Planches:ÉBÉNISTERIE-MARQUETERIE (volume IV)
RECUEIL
DE PLANCHES,
SUR
LES SCIENCES,
LES ARTS LIBÉRAUX,
ET
LES ARTS MÉCHANIQUES,
AVEC LEUR EXPLICATION.
ÉBÉNISTERIE-MARQUETERIE.
Contenant onze Planches.

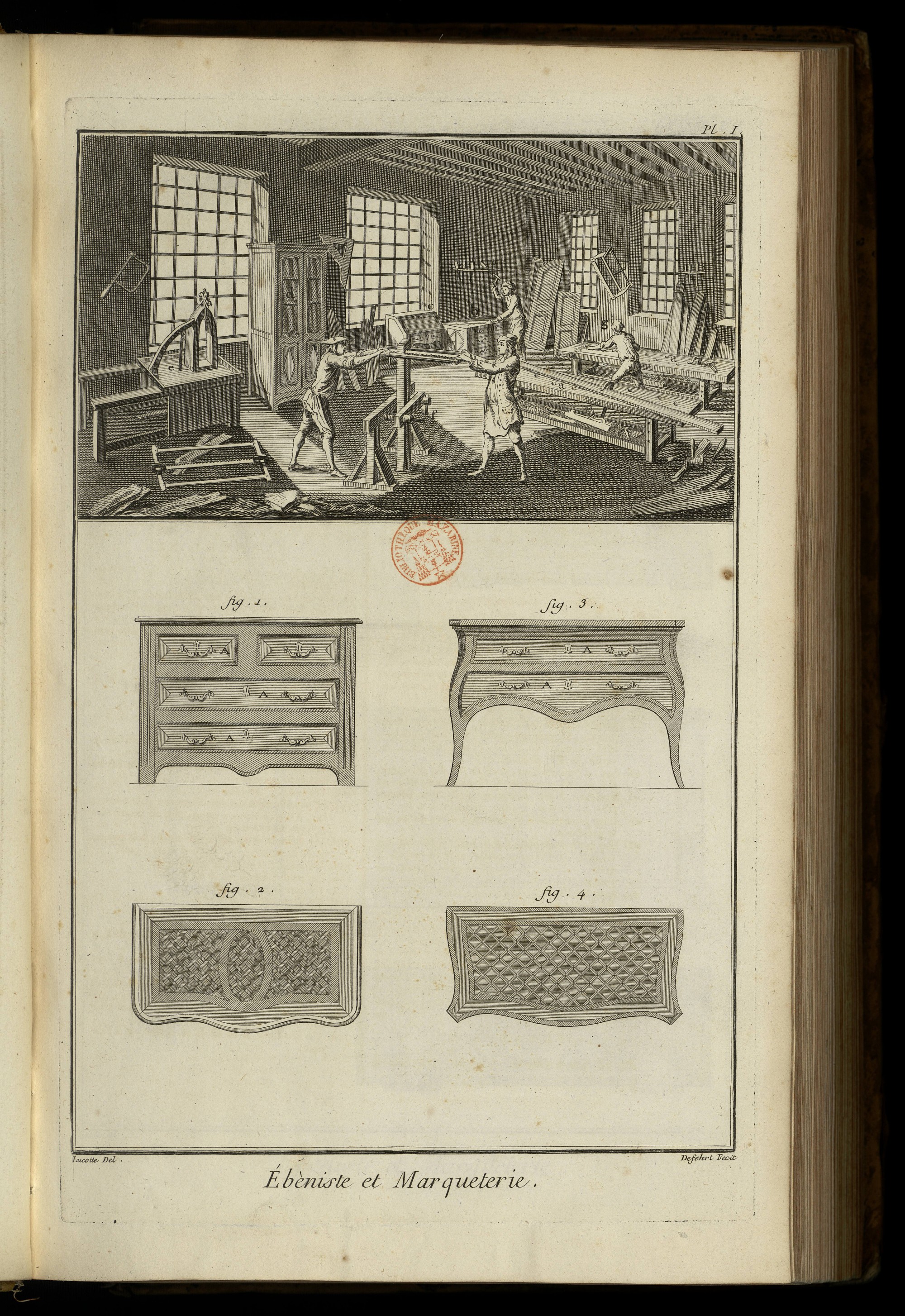

PLANCHE Iere.
LA vignette de la premiere Planche représente un attelier de marqueterie composé d'établis a a, commodes b, secrétaires c, armoire en bibliotheque d, étaux ou âne e, presse f, auprès de laquelle sont deux hommes occupés à refendre, tandis qu'un autre g, corroye du bois.
Fig. 1. Une commode de marqueterie dont A A sont les tiroirs, & la fig. 2. en est le plan.
3. Une autre commode de marqueterie d'un autre genre: A A en sont les tiroirs, & la fig. 4. en est le plan.

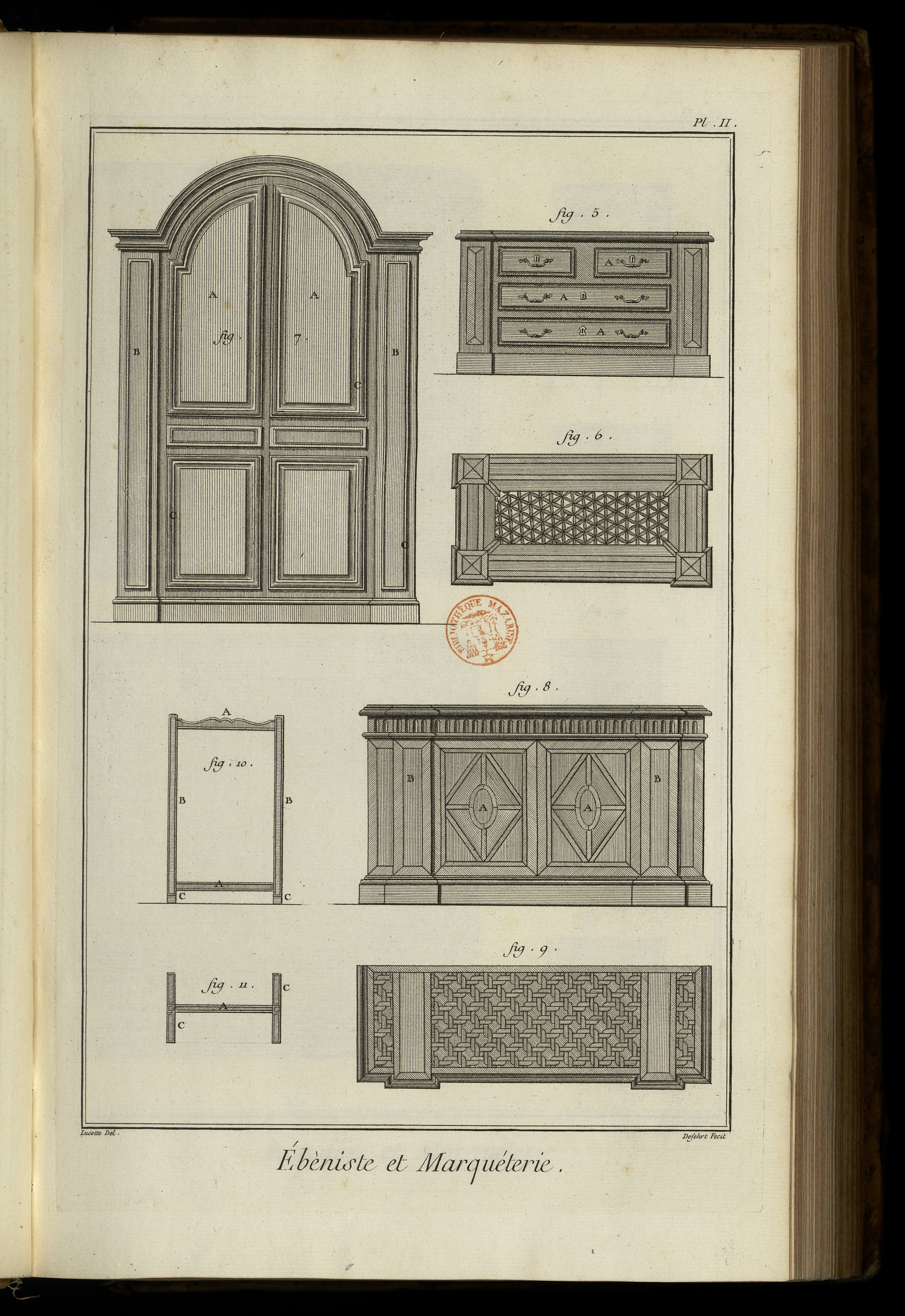

PLANCHE II.
5. Autre commode de marqueterie; A A en sont les tiroirs, & la fig. 6. en est le plan.
7. Elévation d'une armoire en noyer; A A en sont les portes, B B les pilastres, & C C leurs cadres.
8. Un bas-d'armoire dont A A sont les portes, ornées de marqueterie, & B B des pilastres, & la fig. 9. en est le plan.
10. Élévation d'un chassis d'écran dont la fig. 11. est le plan, A A en sont les traverses, B B les montans, & C C les piés.

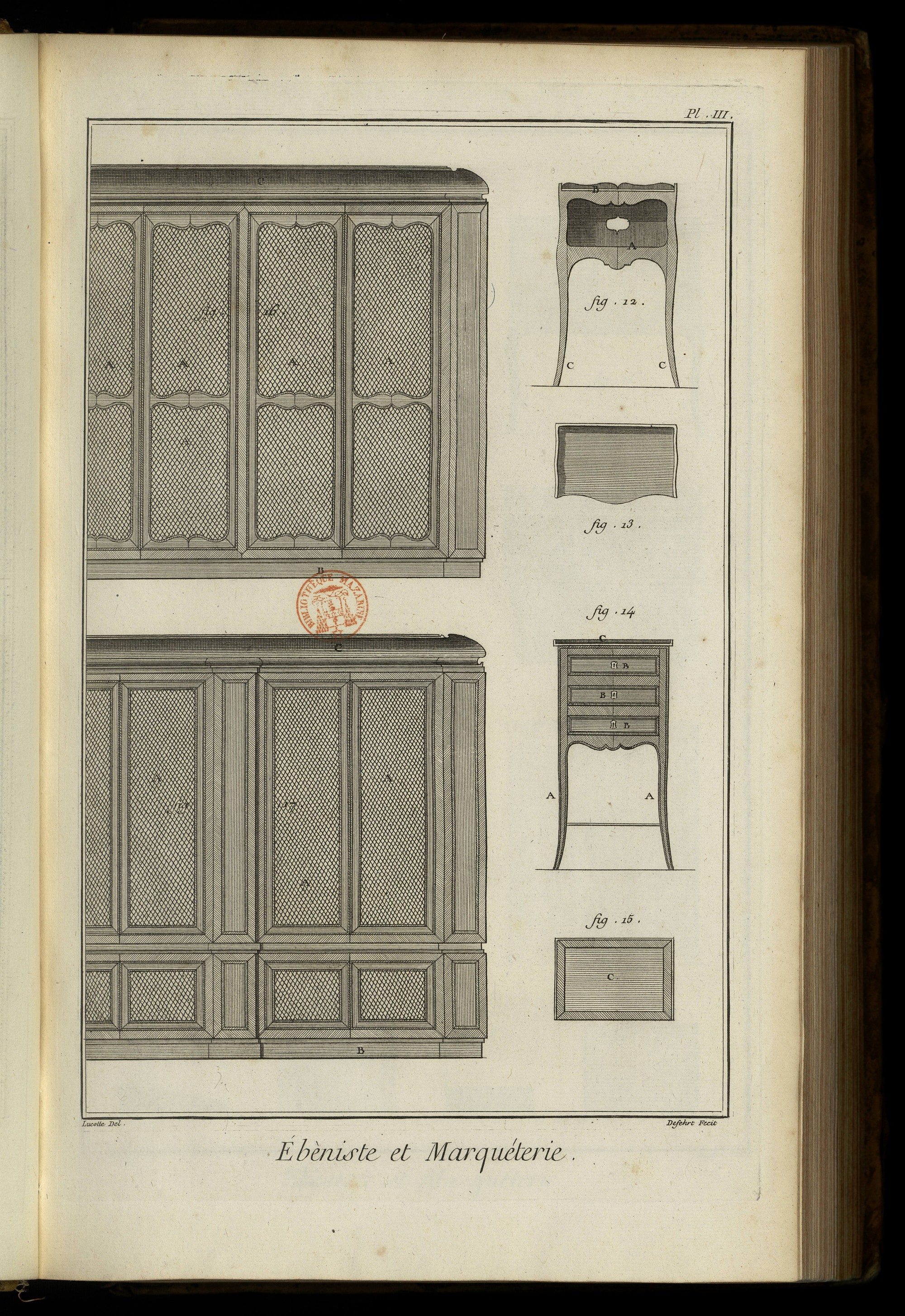

PLANCHE III.
12. Élévation d'une table de nuit dont la fig. 13. est le plan. A est une tablette inférieure, B une autre tablette supérieure, & C C les piés.
14. Une petite table appellée chiffonniere dont la fig. 15. est le plan, A A en sont les piés, B B B les tiroirs, & C le dessus.
16. Une bibliotheque dont A A sont les portes treillagées, B la base & C la corniche.
17. Autre bibliotheque avec lambris d'appuis, dont A A A sont les portes treillagées, B la base & C la corniche.

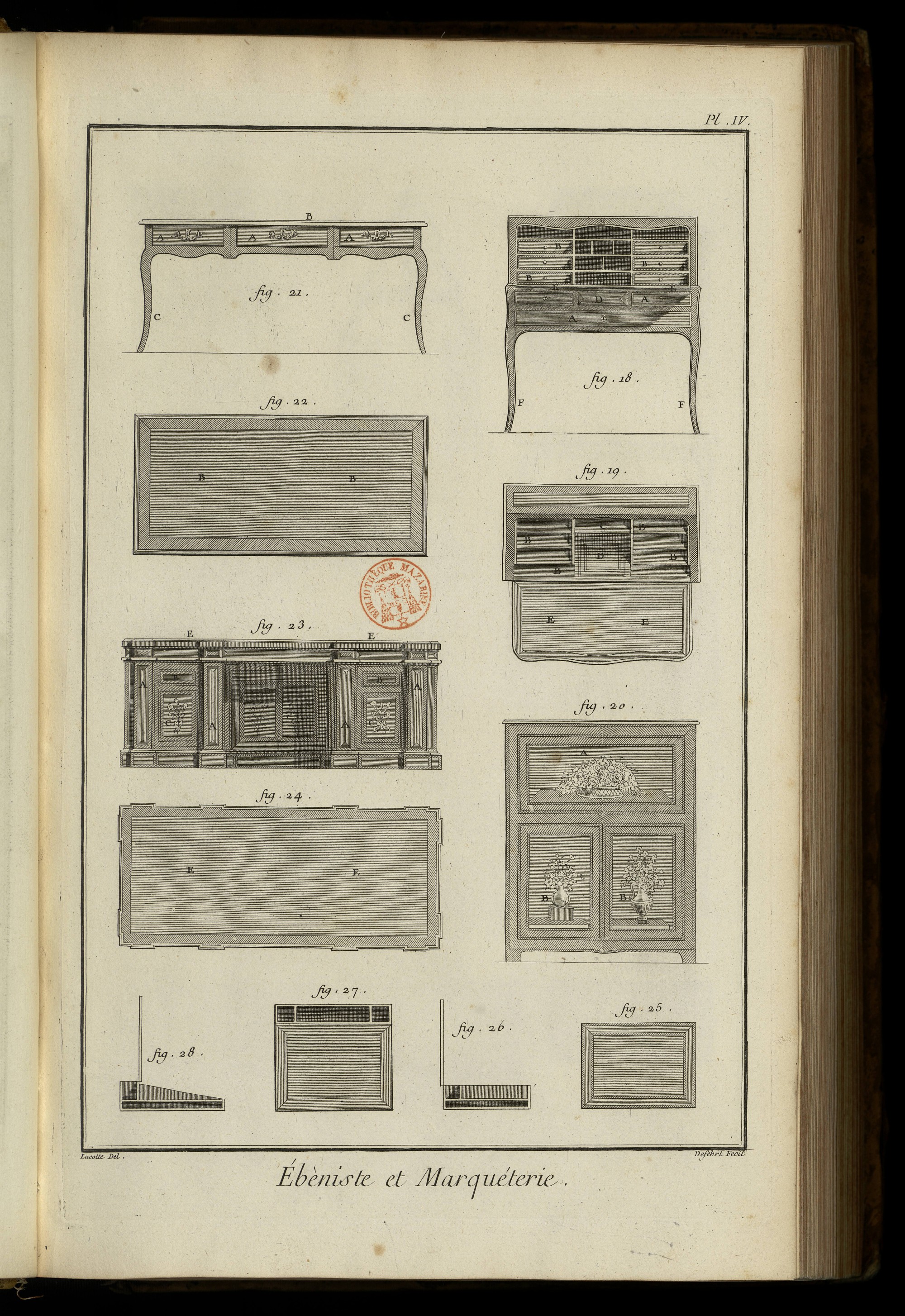

PLANCHE IV.
18. Un secrétaire dont la fig. 19. est le plan; A A sont des tiroirs extérieurs, B B B des tiroirs intérieurs, C C C des tablettes, D un coffre-fort, E une table, & F F les piés.
20. Un secrétaire en armoire, ornée de fruits & de fleurs en marqueterie; A en est la tablette, & B B les portes d'une armoire inférieure.
21. Un bureau simple, dont la fig 22. est le plan; A A A en sont les tiroirs, B B le dessus & C C les piés.
23. Autre bureau de marqueterie plus riche que le précédent, dont la fig. 24. est le plan. A A &c. sont des pilastres, B B des tiroirs, C C des armoires, D une grande armoire contenant un coffre-fort, & E le dessus.
25. Plan d'une écritoire en forme de boîte dont la fig. 26. est l'élévation intérieure.
27. Plan d'une autre écritoire en forme de pupître dont la fig. 28. est l'élévation intérieure.

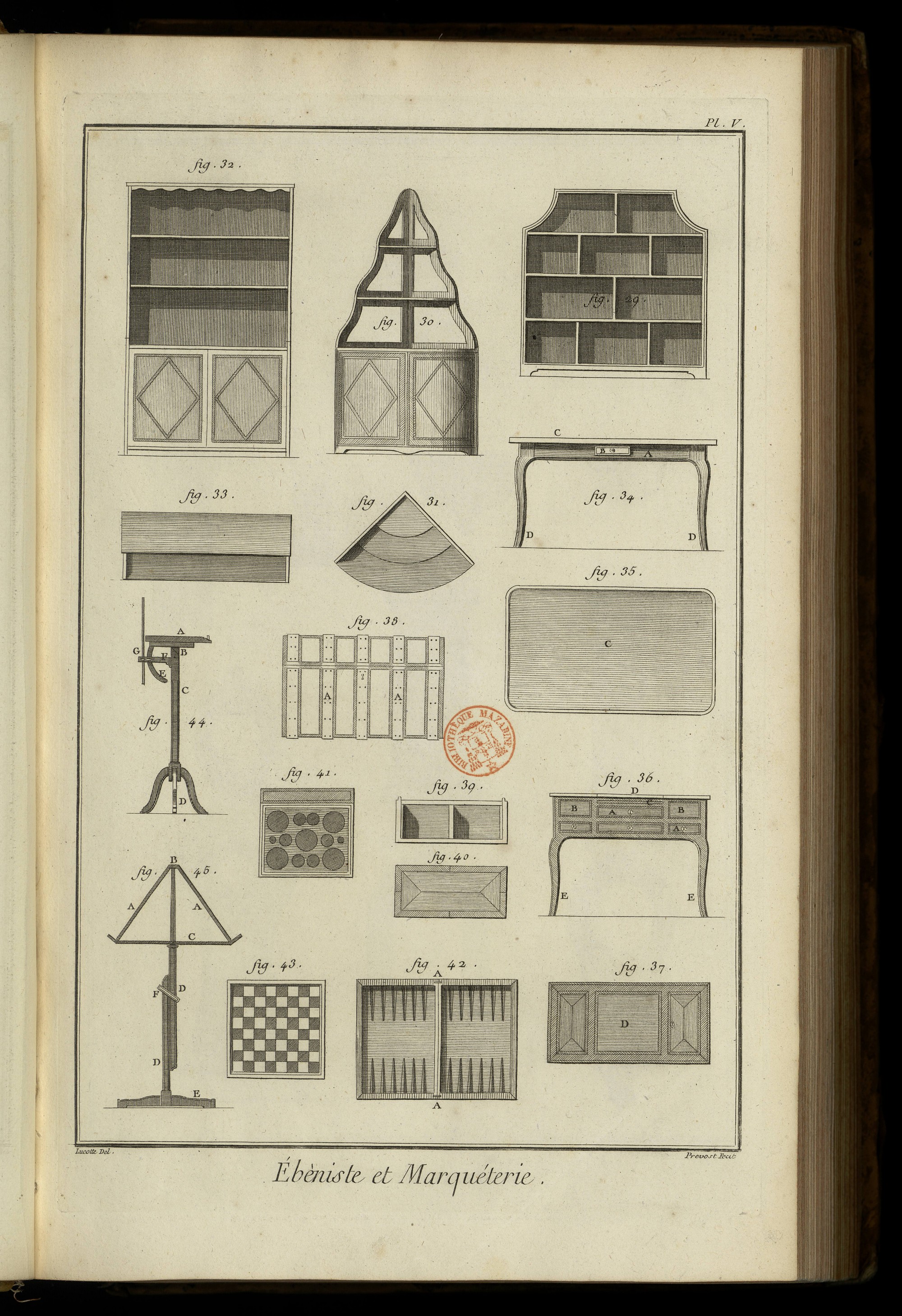

PLANCHE V.
29. Élévation d'un serre-papier.
30. Élévation d'un coin de marqueterie, dont la fig. 31. est le plan.
32. Élévation d'une petite bibliotheque: la fig. 33. en est le plan.
34. Élévation d'une table à jouer dont la fig. 35. est le plan. A est le chassis, B un petit tiroir, C le dessus & D D les piés.
36. Élévation d'une table de toilette dont la fig. 37. est le plan. A A sont des tiroirs, B B des coffres, C une tablette, D le dessus, & E E les piés.
38. Élévation d'un coffre-fort dont A A sont les bandes de cuivre.
39. Élévation intérieure, & fig. 40. plan d'une cave à tabac.
41. Plan intérieur d'un nécessaire.
42. Plan intérieur d'un trictrac; A A en sont les charnieres.
43. Plan d'un damier.
44. Élévation d'un guéridon. A en est la tablette, B la charniere, C la tige, D les piés, E un arc-de-cercle, F piece de bois portant une vis, & G la tige d'un écran.
45. Élévation d'un pupître de musique. A A sont des chassis obliques, B une piece de bois qui les tient, C un chassis croisé horisontal, D une tige, E un pié croisé, F boucle de crémaillere.

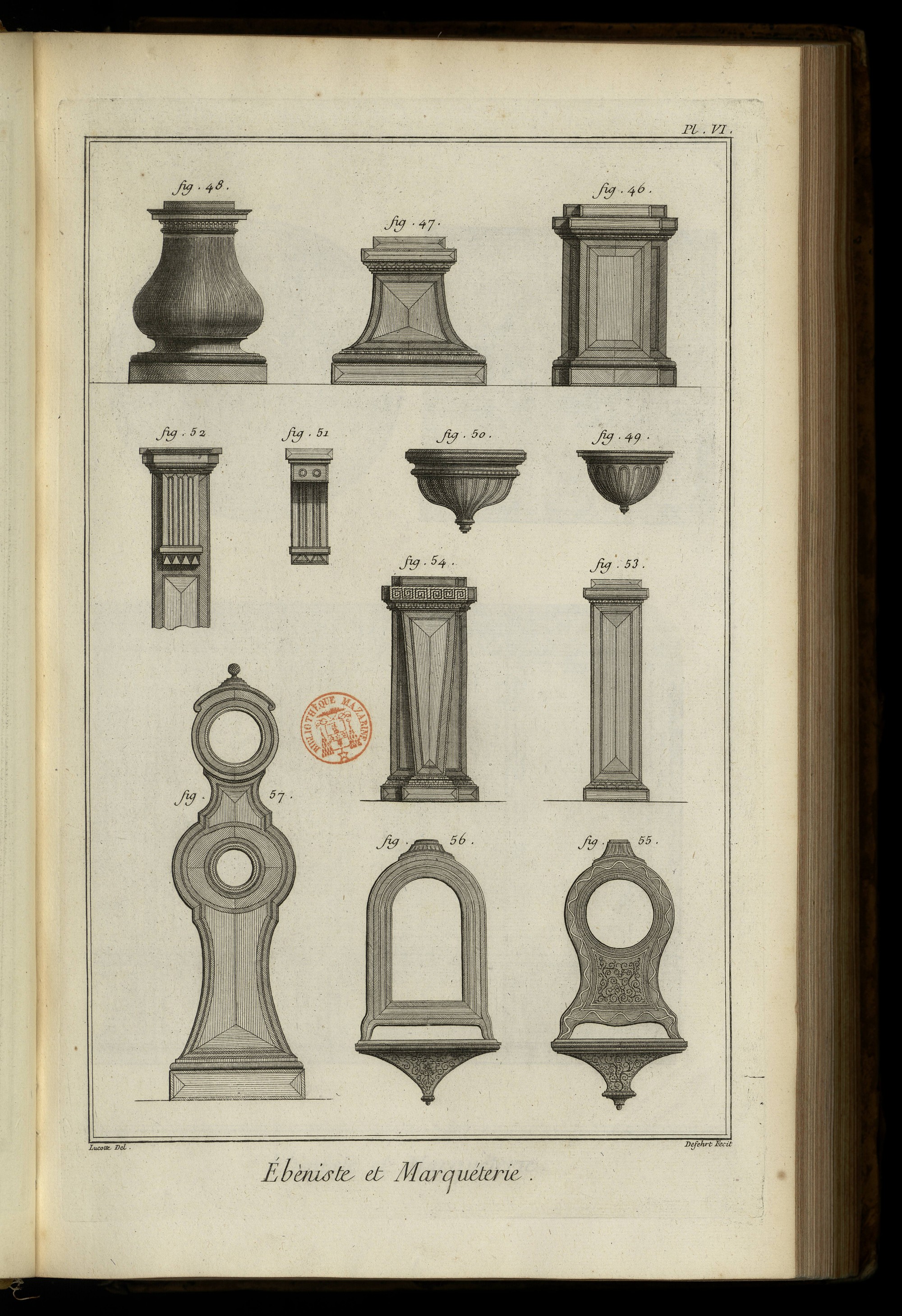

PLANCHE VI.
46. Élévation d'un piédestal de marqueterie dont le plan est quarré, avec avant-corps au milieu.
47. Élévation d'un piédestal en forme de piédouche, aussi quarré par son plan.
48. Élévation d'un autre piédestal de marqueterie, en forme de balustre circulaire par son plan.
49. & 50. Piédouches saillans, ornés de marqueterie.
51. & 52. Consoles de marqueterie, dont la derniere termine l'extrémité supérieure d'un pilastre.
53. & 54. Escablons ou gaînes ornées de marqueterie.
55. & 56. Boîtes de pendules, avec leurs piés de marqueterie en cuivre ou en étain.
57. Boîte de pendule à secondes, ornée de marqueterie & de filets en cuivre ou en étain.

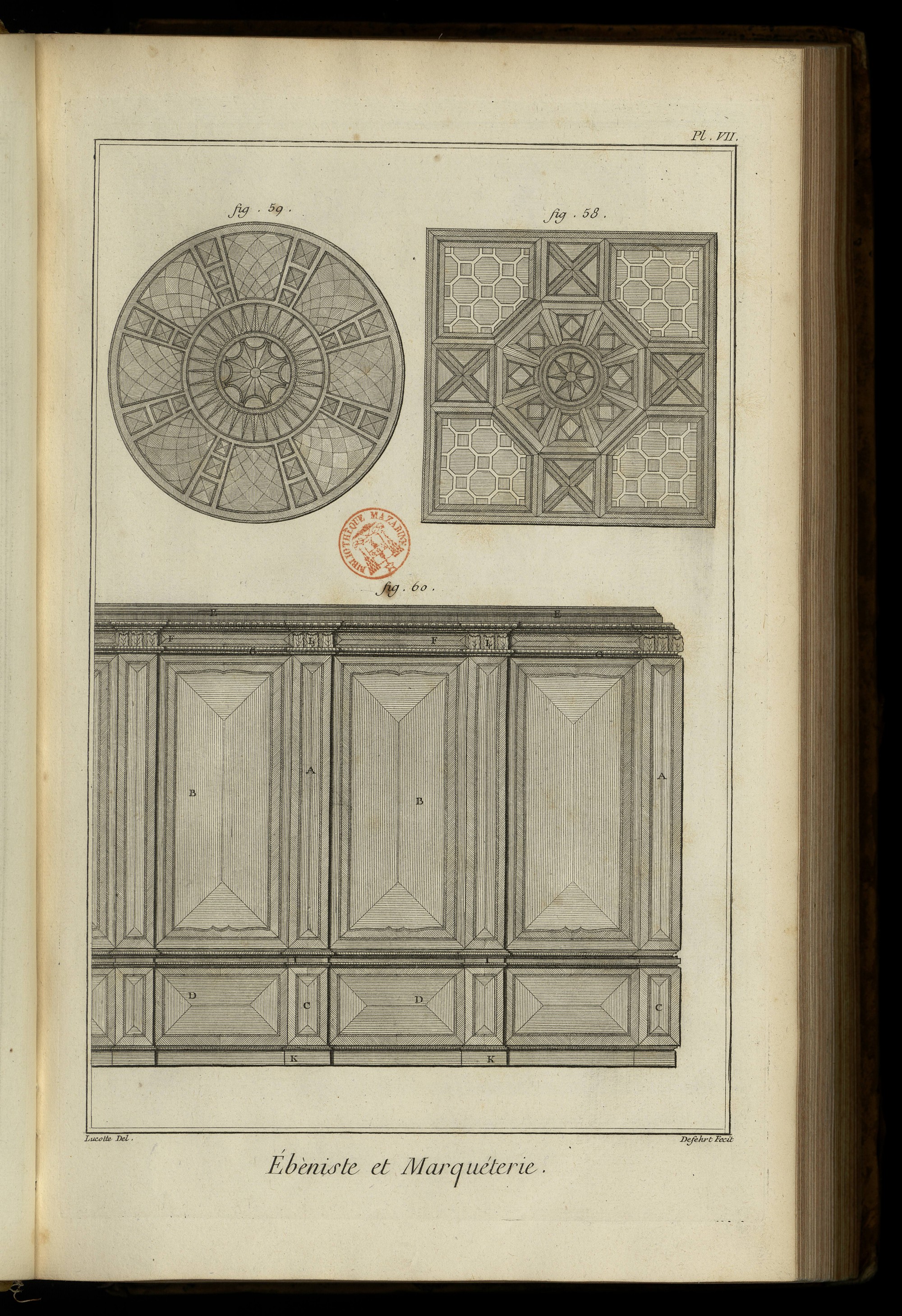

PLANCHE VII.
58. & 59. Plans de parquets de marqueterie.
60. Un lambris de marqueterie. A A sont les pilastres de hauteur, B B les entrepilastres de hauteur, C C les pilastres d'appui, D D les entrepilastres d'appui, E E la corniche, F F le gorgerin, G G l'astragale, I I la cimaise, K K la plinthe, & L L les chapiteaux des pilastres.

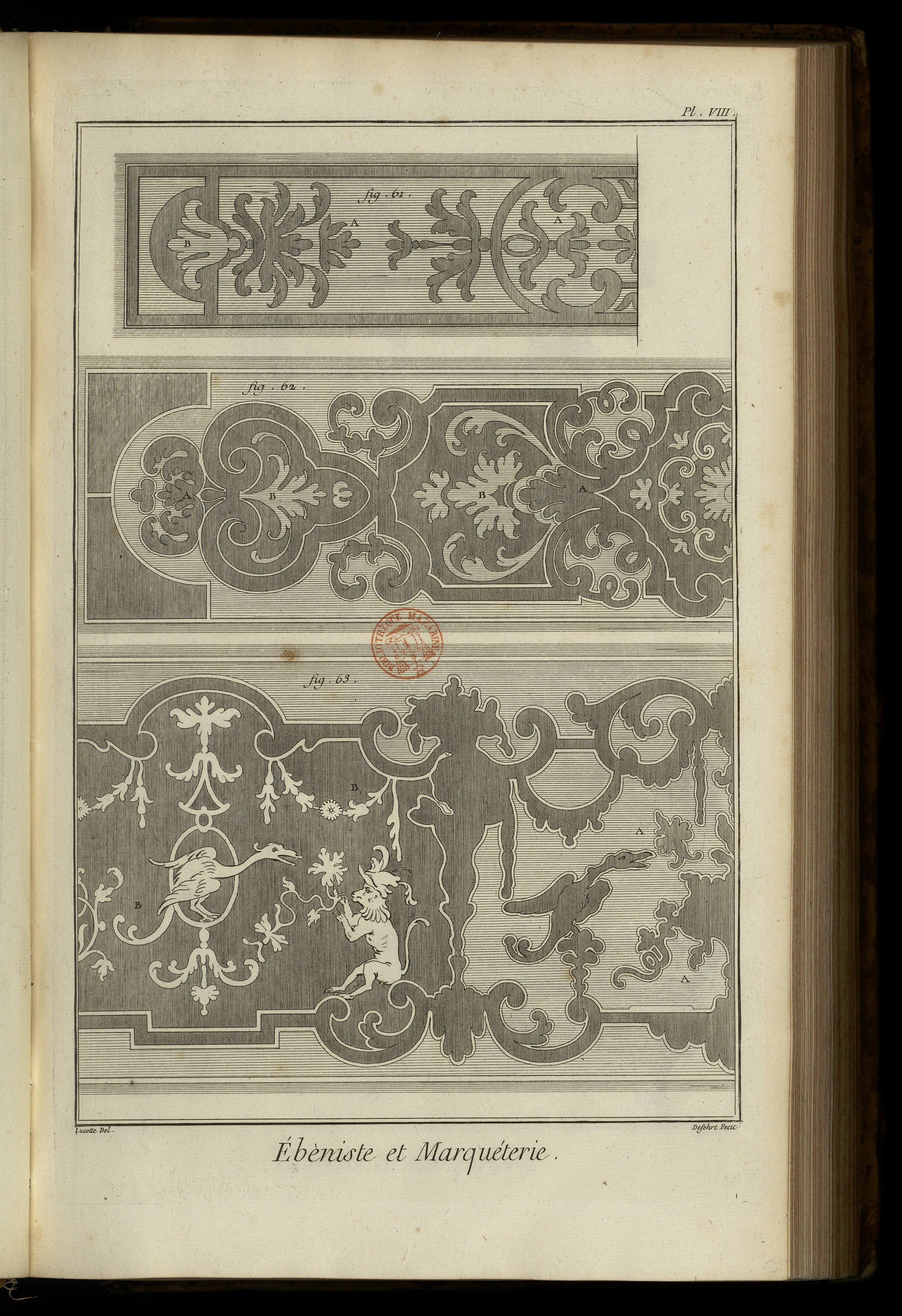

PLANCHE VIII.
61. 62. & 63. Compartimens de marqueterie en étain ou en cuivre. A A, &c. sont les parties de cuivre ou d'étain qui tiennent lieu de fond; & B B, &c. les parties de bois, écaille ou ivoire, qui à leur tour tiennent lieu de fond.

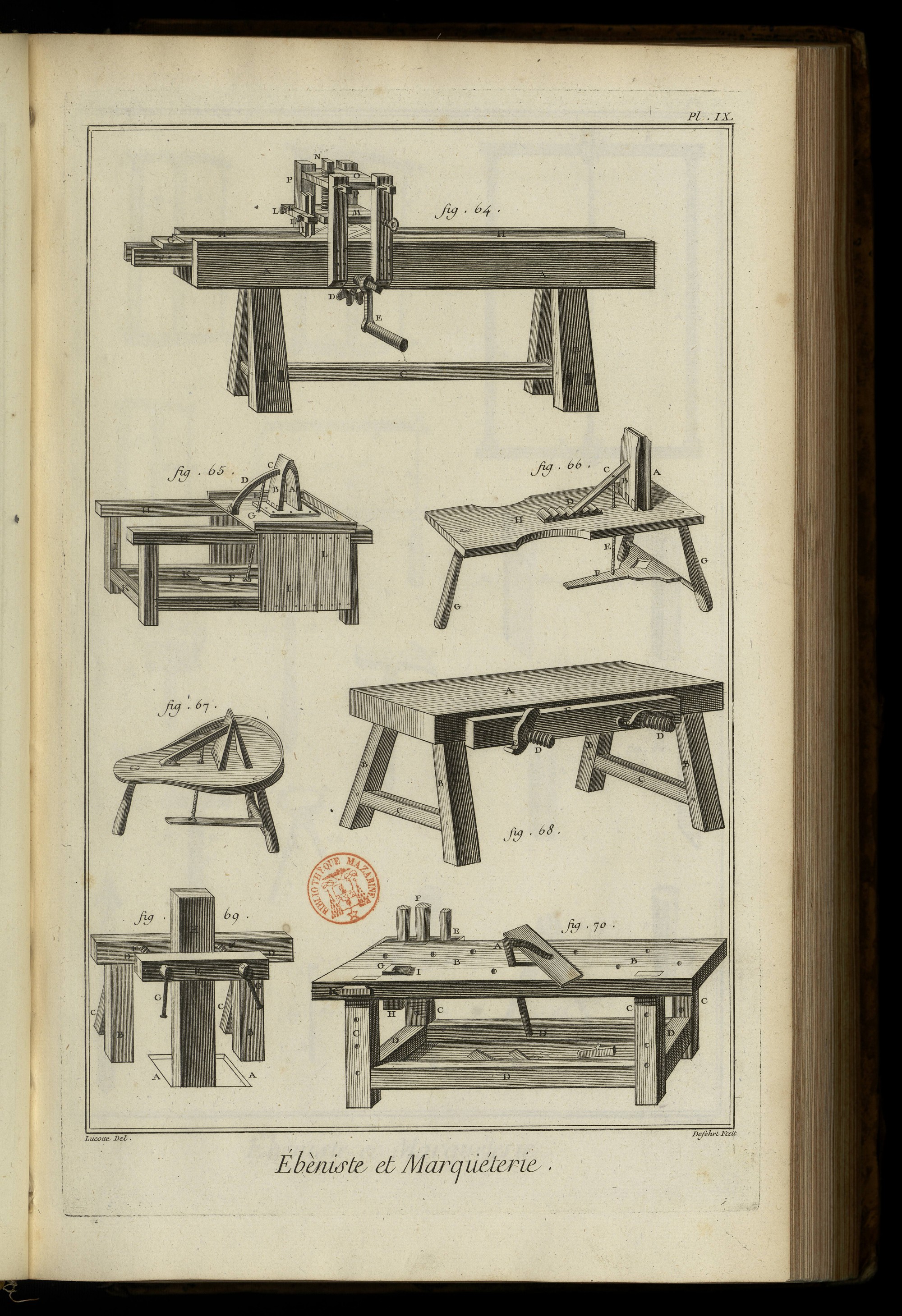

PLANCHE IX.
Des Outils.
Fig. 64. Outil à ondes. A A en est la boîte, B B les treteaux, C leur traverse, D la roue dentée, E la manivelle, F la crémaillere, G la travée, H la piece de bois que l'on travaille, I l'outil de fer aceré, K la presse, L L les vis, M le plateau ou sommier inférieur, N la vis, O le plateau ou sommier supérieur, P P les jumelles ou montans.
65. Étau ou âne dont A est la jumelle dormante, B la jumelle mouvante, C bout de l'arc-boutant, D arc-boutant, E corde ou chaîne, F pédale, G table, H H sommiers du chassis, I I montans, K K traverses, & L L planches.
66. Ane ou étau différent; A est la jumelle dormante, B la jumelle mouvante, C l'arc-boutant, D la crémaillere, E une chaîne ou corde, F la pédale, G G, &c. piés de la table, H table.
67. Autre âne composé presque des mêmes pieces que le précédent.
68. Une presse arrêtée à un établi. A est l'établi, B B, &c. les piés, C C leurs traverses, D D les vis de la presse, E E leurs écroux, F la piece de bois qui presse.
69. Autre presse arrêtée au plancher. A est le plancher, B B les montans, C C leurs arc-boutans, D D le sommier, E la piece de bois qui presse, F F les vis, G G les manivelles, en forme de levier, & H une piece de bois prête à être refendue.
70. Établi portant en A un valet, B B le dessus de l'établi, C C, &c. les piés, D D, &c. les traverses, E une petite planche retenant les outils, F les outils, G un trou quarré, percé dans l'établi, H un tampon, un crochet, & K un arrête-bois cloué sur l'établi.

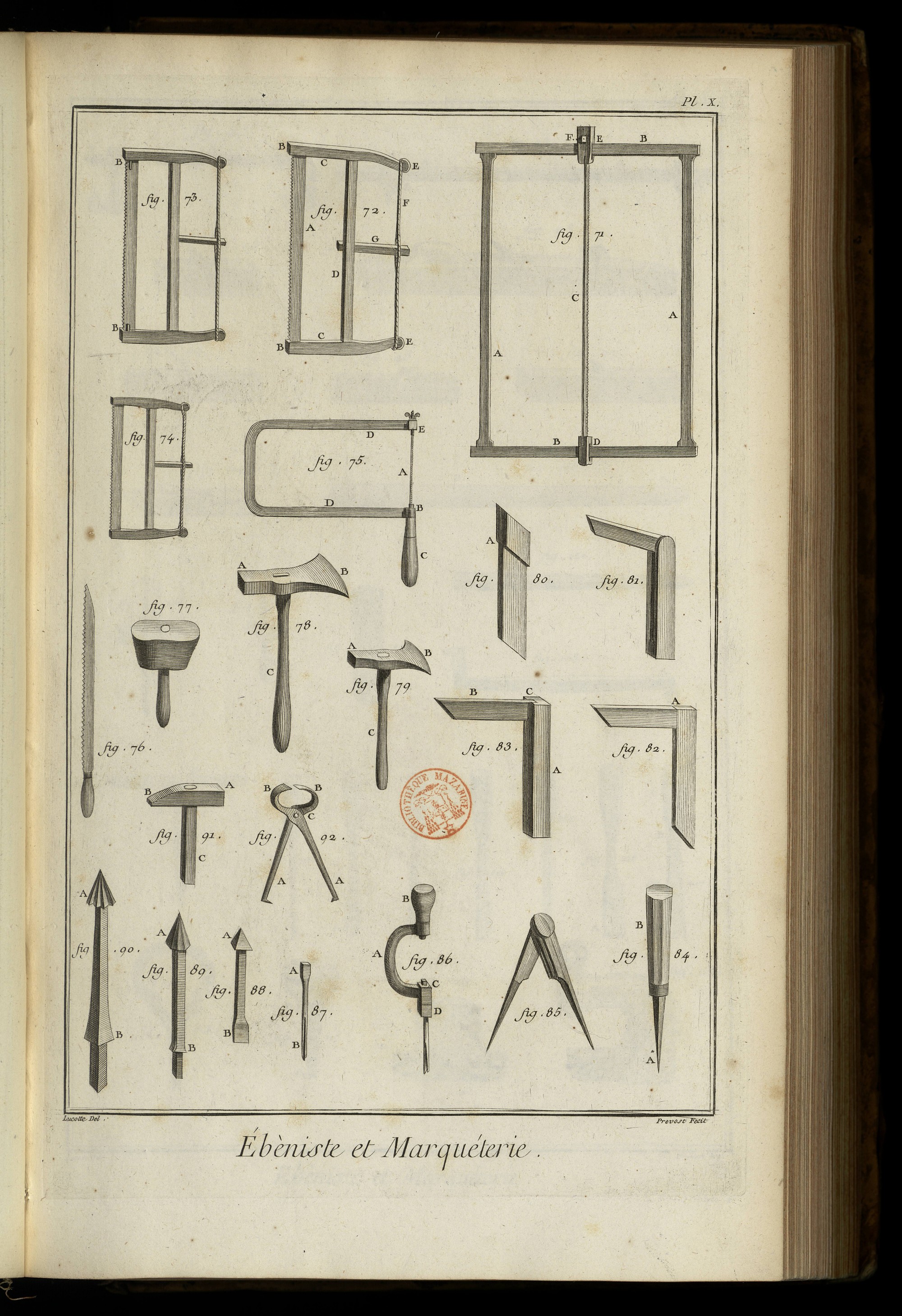

PLANCHE X.
Fig. 71. Scie à refendre. A A, B B, D E sont la monture de la scie, dont A A sont les montans, B B les traverses, C le fer de la scie, D une coulisse, E une autre coulisse garnie de sa clavette F.
72. Une scie à débiter; A en est le fer, & BCDEFG la monture.
73. Une scie tournante; B B en sont les tourets.
74. Une scie à tenon.
75. Une scie de marqueterie. A en est le fer, B une petite moufle à vis, à écrou, C le manche, D D un chassis ou monture de fer, & E une autre moufle à vis, avec écrou à oreille.
76. Une scie à main, ou égoine.
77. Un maillet de bois.
78. & 79. Marteaux à plaquer, dont A B, A B sont les fers, & C C les manches.
80. Une équerre à onglet ou triangle anglé; A en est l'épaulément.
81. Une sauterelle ou fausse équerre.
82. Une équerre; A en est l'assemblage.
83. Autre équerre; A est une branche plus épaisse que celle B, dont C est l'assemblage.
84. Une pointe à tracer. A en est la pointe, & B le manche.
85. Un petit compas.
86. Un vilbrequin. A en est la manivelle, B le manche tournant, C le trou quarré, & D le tasseau qui tient la meche.
87. Une meche. A en est la tête, & B le bout percant.
88. 89. & 90. Fraisoirs; A A A sont les fraises, & B B B leur tête.
91. Un marteau dont A B est la tête, & C le manche.
92. Une paire de tenailles ou triquoises. A A en sont les branches, B B les mors, & C la charniere.

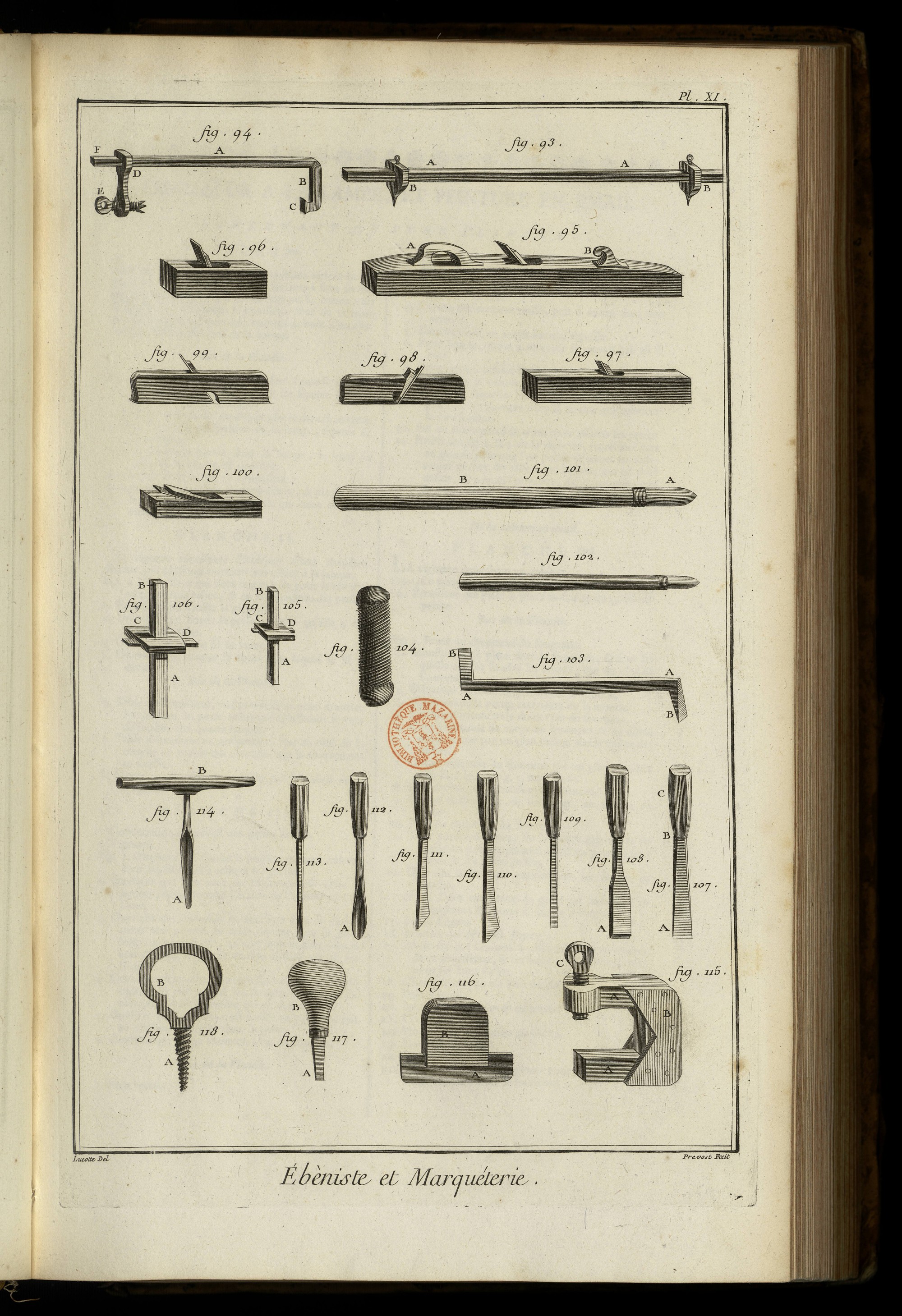

PLANCHE XI.
93. Un compas en verge. A A en est la tige & B B les coulisses.
94. Un sergent. A en est la tige, B le coude, C le crochet denté, D la coulisse, E la vis, & F le bout renforci de la tige.
95. Une varelope dont A est le manche, & B le crochet par où on la pousse.
96. Un rabot.
97. Une demi-varelope.
98. Un feuilleret.
99. Un guillaume.
100. Un rabot armé de fer.
101. Un couteau à trancher. A en est le fer, & B le manche.
102. Autre couteau à trancher, mais plus petit que le précédent.
103. Un fer crochu. A A en sont les coudes, & B B les tranchans acerés.
104. Un polissoir de joue.
105. & 106. Trusquins ou guileboquets. A A en sont la tige, B B les pointes à tracer, C C les planchettes & D D les clavettes.
107. Un fermoir. A en est le fer aceré, B la pointe, & C le manche.
108. Un ciseau; A en est le biseau aceré.
109. Un petit ciseau.
110. Un fort bec-d'âne.
111. Un petit bec-d'âne.
112. Une forte gouge, dont A est le fer.
113. Une petite gouge.
114. Une tariere dont A est le fer aceré, & B le manche.
115. Une petite presse. A A en est le chassis, B l'une des deux jumelles, & C la vis.
116. Un racloir. A en est le fer, & B la piece de bois servant de manche.
117. Un tourne-vis, dont A est le fer & B le manche.
118. Un tire-fond. A en est la vis acerée, & B l'anneau.
