BALANCIER,
Contenant cinq Planches.

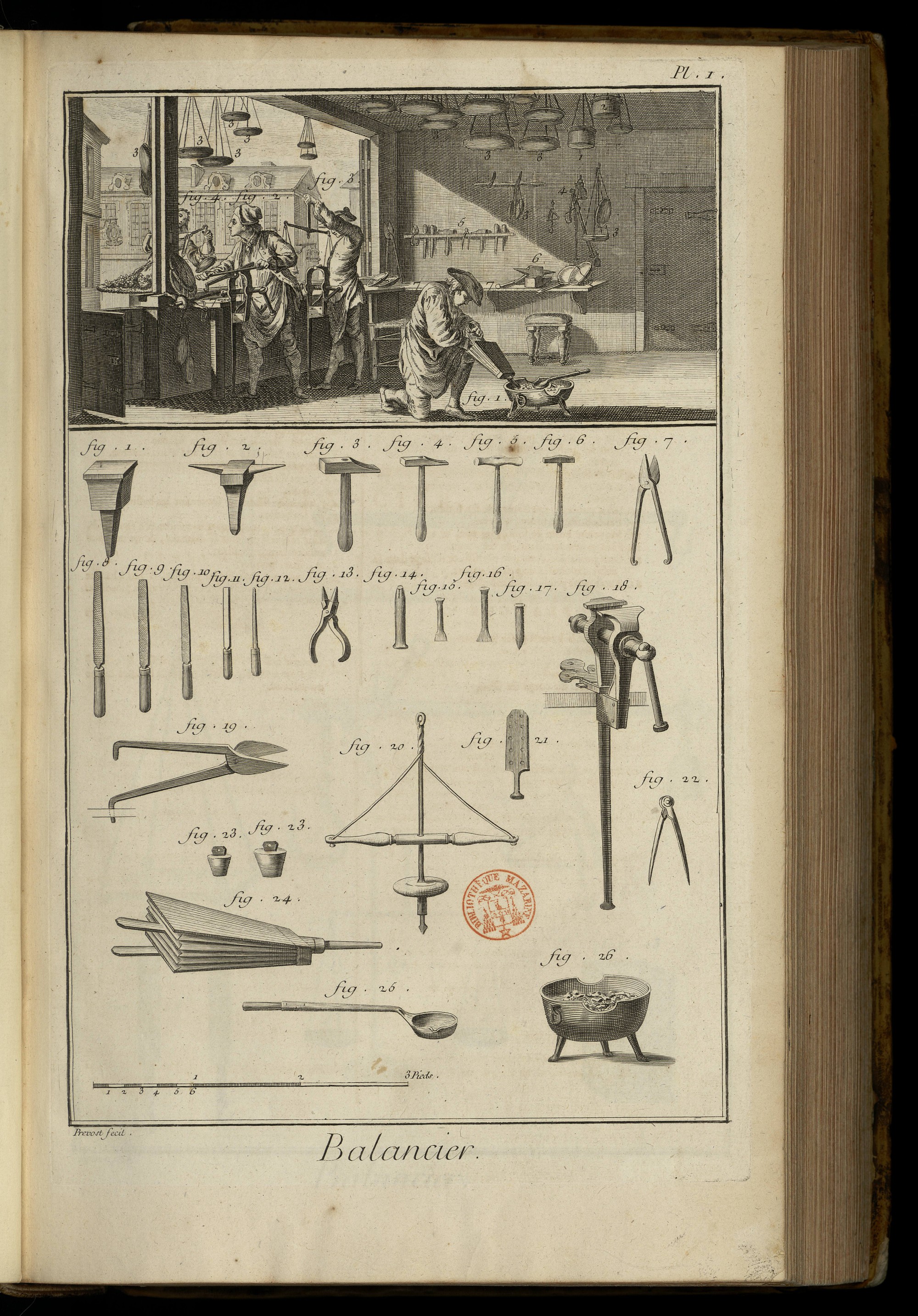

PLANCHE Iere.
LA vignette ou la partie supérieure de la Planche représente la boutique d’un balancier.
Figure 1. Ouvrier avec un soufflet à la main, & une poîle devant lui, qui fait fondre dans une cuillere du plomb pour couler un poids.
2. Ouvrier qui lime un fléau.
3. Ouvrier qui essaye ou ajuste une balance.
4. Femme qui fait raccommoder sa balance dont les crochets sont dérangés.
1, 2. Balance à l’usage des chandeliers.
3, 3, 3, 3, &c. Balances de différentes grandeurs.
4. Peson à tiers-point.
5. Différens outils du balancier, comme cisailles, marteaux, limes, compas, retenus contre le mur par une courroie qu’on appelle porte-outils.
6. Bigornes de différentes sortes.
7, 7, 7, &c. Etabli garni de ses étaux, & chargé d’outils, de pieces de balances & de marchandises.
Bas de cette Planche premiere.
Fig. 1. Enclume.
2. Bigorne.
3, 4, 5, 6. Marteaux à forger & à planer de différentes sortes.
7. Cisailles.
8. Lime dite d’Allemagne.
9, 10. Limes douces.
11. Brunissoir plat.
12. Brunissoir rond.
13. Pince.
14. Poinçon ou marque du maître.
15, 16. Ciseaux de différentes grandeurs.
17. Pointeau.
18. Etau.
19. Grosses cisailles ou forces.
20. Drille, trépan ou machine à forer.
21. Filiere à écrous, avec trous de différentes grandeurs.
22. Compas.
23, 23. Modeles en bois, ou moules à ajuster ou calibrer les marcs.
24. Soufflet.
25. Cuillere à fondre le plomb.
26. Poîle.

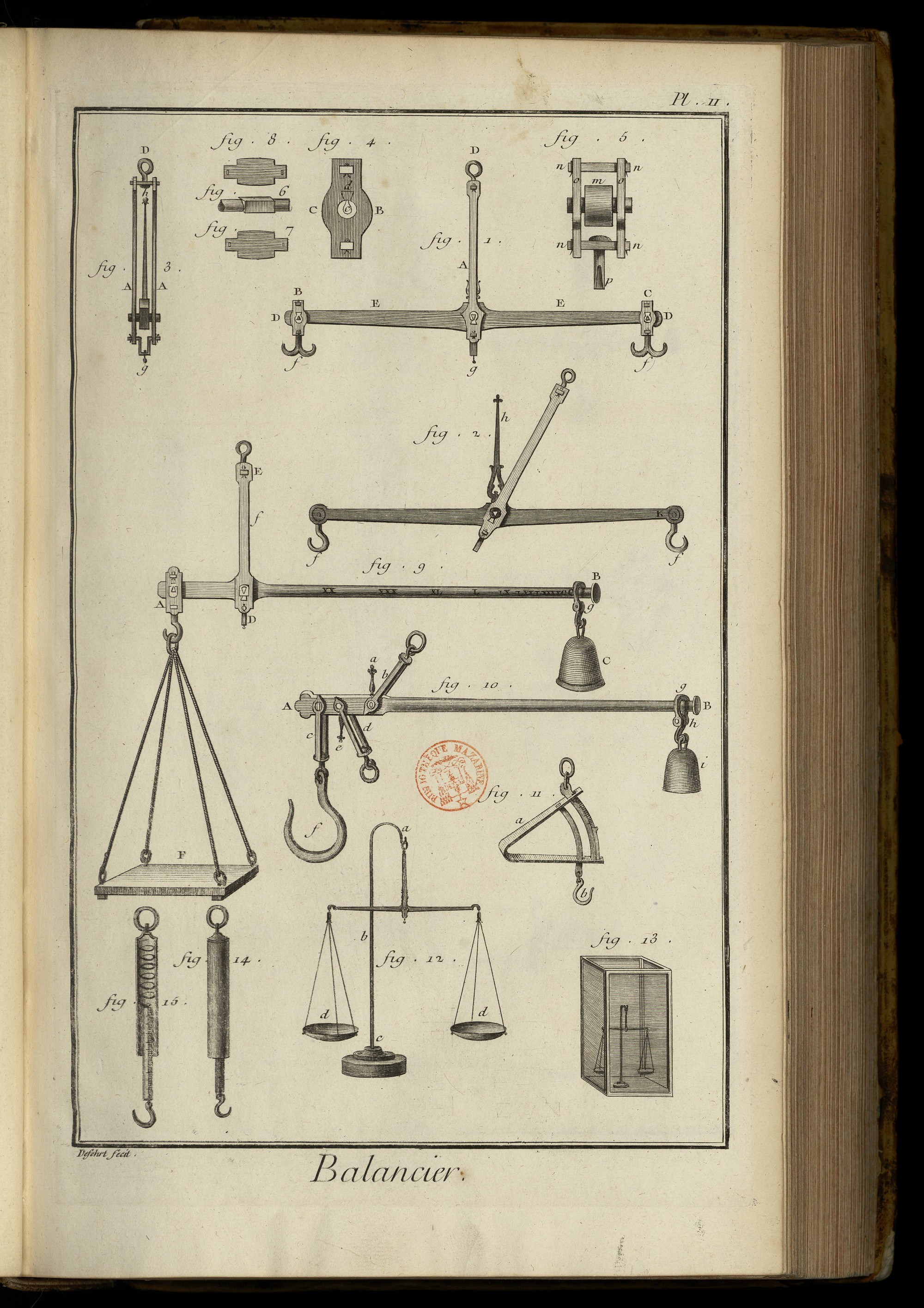

PLANCHE II.
Fig. 1. Fléau à double crochet, façon d’Allemagne. A, chasse. B C, joue. D, touret. D E E D, corps du fléau ou sommier. s, f, doubles crochets. g, brayer.
2. Fléau à deux boîtes, façon d’Allemagne. h, aiguilles. k, boîte. f, f, crochets.
Détail du fléau vû fig. 1.
3. La chasse & le touret séparé du fléau. A, chasse. D. touret.
4. Vûe & développement d’une jumelle séparée du fléau. B C, joue. c, pivot. d, coussinet.
5. Développement du crochet vû de face. m, bout du corps du fléau. n, n, n, n, jumelles des joues o, o.
6. Pivot séparé.
7, 8. Jumelles séparées.
9. Romaine. A, joue. B, anneau coulant. C, contre-poids. D, brayer. E, touret. F, plateau. f, chasse. g, l’s.
10. Romaine ou peson. a, aiguille. b, garde. c, autre garde. d, autre garde encore. e, aiguille. f, crochet. g, anneau coulant. h, l’s. i, contre-poids. A, côté du foible. B, côté du fort.
11. Peson à tiers-point. a, ressort. b, crochet.
12. Balance commune. a b c, pié ou porte-balance. d, d, bassins.
13. Balance enfermée dans sa lanterne.
14. Peson à ressort ou à tire-bourre.
15. Coupe du peson à ressort ou à tire-bourre.

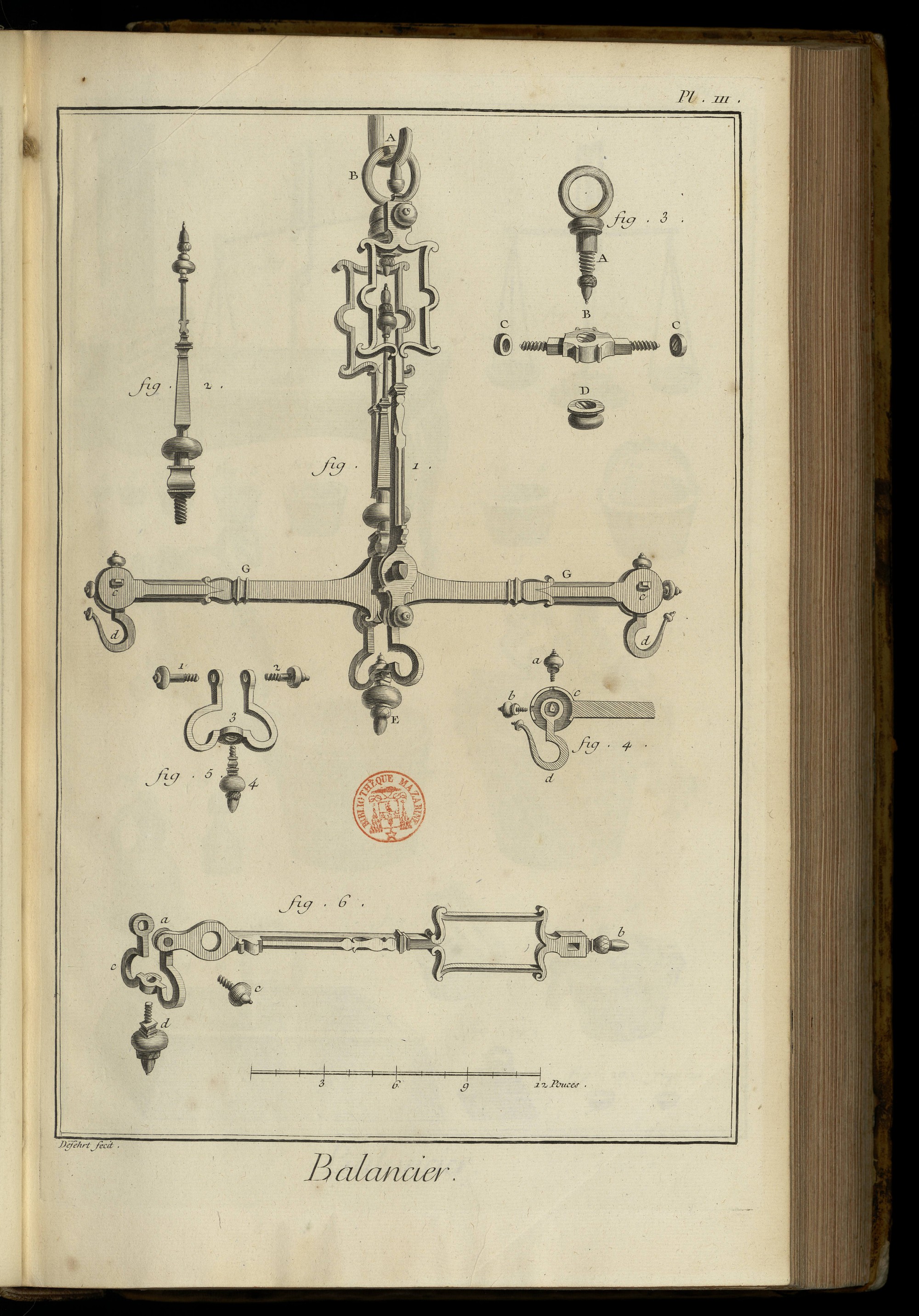

PLANCHE III.
Fig. 1. Fléau à boîte façonnée. A, crochet ou suspensoire. B, anneau du touret. c c, boîte. d, d, crochets. E, brayer. G G, sommier ou corps du fléau.
2. Aiguille du fléau.
3. Touret ou tourillon, avec les pieces qui en dépendent. A, la vis. B, clé de la chasse. C, C, D, écrous.
Fig. 4. Coupe & développement de la boîte. a, b, vis. c, partie du sommier. d, crochet.
5. Développement du brayer. 1, 2, vis. 3, écrou. 4, bouton.
6. Corps du fléau. a b, aîle de la chasse. c, brayer. d, bouton du brayer. e, vis du brayer.

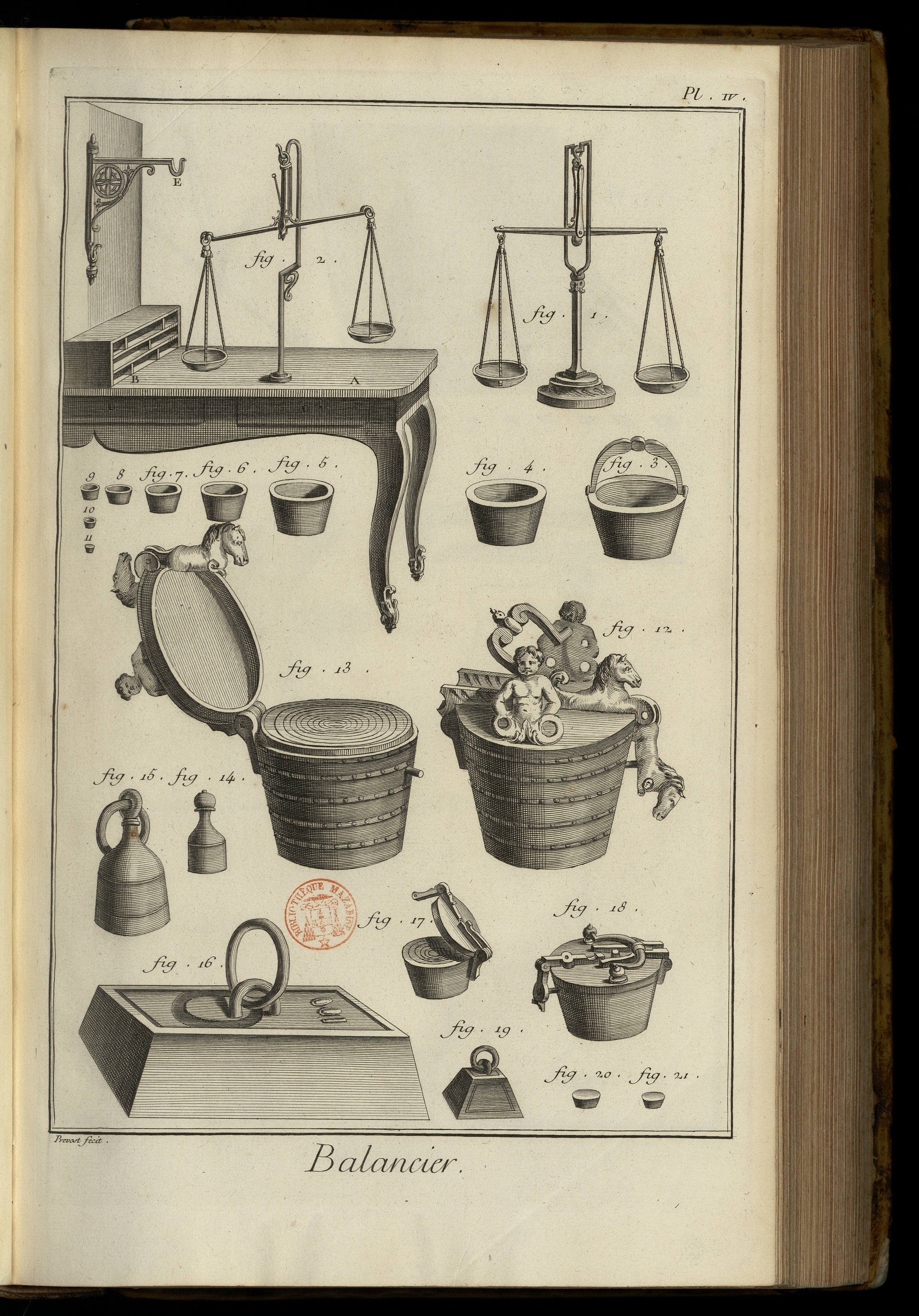

PLANCHE IV.
Fig. 1. Balance de bureau avec son pié.
2. Balance de bureau, scellée dans la table du bureau. A, le bureau. B, serre-papiers. E, potence à laquelle la balance peut être suspendue.
3. Boîte de fonte découverte, d’un ou de plusieurs marcs, supposée ici de deux marcs, avec la suite des poids détaillans.
4. Poids de quatre onces.
5. Poids de deux onces.
6. Poids d’une once.
7. Poids de quatre gros.
8. Poids de deux gros.
9. Poids d’un gros.
10, 11. Poids d’un demi-gros.
12. Pile de fonte fermée, du poids de 24 à 32 marcs.
13. Pile ouverte, du poids de 24 à 32 marcs, où l’on voit les poids détaillans placés les uns dans les autres.
14. Poids de cuivre en usage dans les débits de gabelle.
15. Autre poids de cuivre plus fort, en usage dans les mêmes débits.
16. Gros poids de 100 livres, de fer fondu.
17. Petite boîte de fonte, ouverte.
18. Moyenne boîte de fonte, fermée.
19. Petit poids détaillant, de fer fondu.
20. Petit poids détaillant, de plomb, & d’usage dans le débit des choses de peu de valeur.
21. Autre petit poids de même usage.

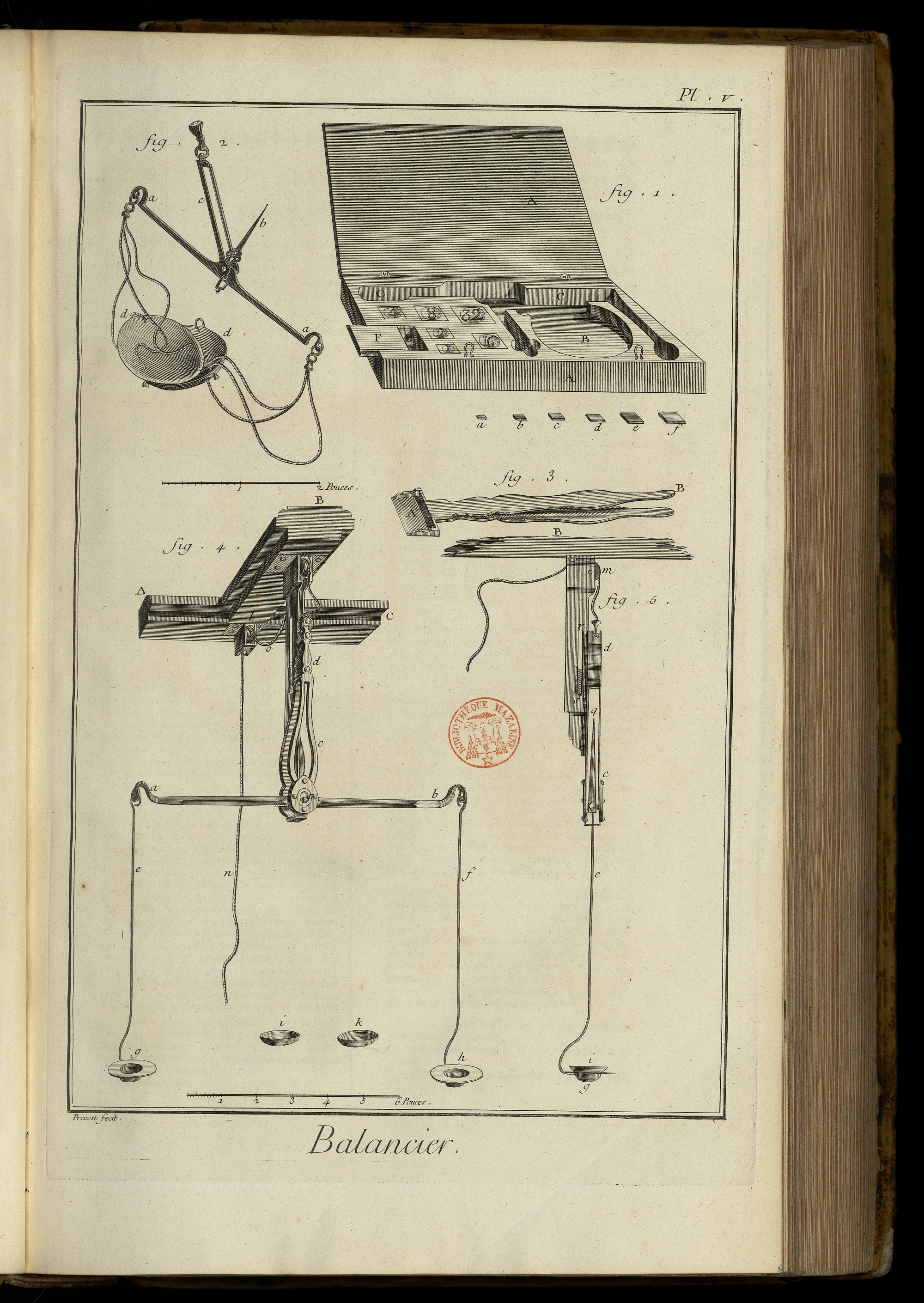

PLANCHE V.
Fig. 1. Poids de karat à peser le diamant.
A A, la boîte.
B C C, place de la balance ou du trébuchet.
B, place des bassins.
C C, place du corps du fléau. E, place de la chasse du fléau.
D F, petite case où l’on serre les petites parties du poids de karat.
D, la case.
F, le couvercle à coulisse qui ferme la case.
1, 2, 4, 8, 16, 32, autant de poids dont les numeros indiquent les rapports. Le n°. 1 est d’un karat; le n°. 2, de deux karats, &c.
Le karat se divise en ½, ¼, , & .
Le grain est la quatrieme partie ou . du karat.
Les petits poids sont représentés au-dessous de la boîte.
a, = de karat.
b, = de karat.
c, = de karat.
d, = ¼ de karat ou un grain.
e, = ½ karat ou deux grains.
f, = un karat ou quatre grains.
2. Trébuchet ou balance.
a a, corps du fléau.
b, aiguille.
c, chasse.
d, d, bassins.
3. Bruxelles à prendre le diamant.
A, extrémité en forme de pelle qui sert à placer le diamant dans le bassin de la balance.
4. Trébuchet suspendu au plafond d’une lanterne.
A B C, plafond de la lanterne.
a b, corps du fléau.
c d, chasse.
e, f, tiges de fil de fer soutenant les bassins.
g, h, les bassins.
i, k, deux petites coques très-minces & d’égal poids, dans lesquels on met le diamant, & qu’on place ensuite dans les bassins.
l, m, deux poulies.
n o, corde qui passe sur les poulies, & sert à hausses la balance, & à en rendre le mouvement plus doux.
5. Développement ou profil de la figure 4.
Les mêmes lettres désignent dans cette figure 5 les mêmes parties que dans la figure 4.
q, aiguille.
r s, coulisse.
s, clavette qui est libre dans la coulisse, & qui descend ou monte, à mesure que la balance monte ou descend.
