CARTONNIER ET GAUFREUR EN CARTON,

Contenant deux Planches.

PLANCHE I^ere.

Bibliothèque Mazarine, exemplaire 2° 3442, numérisé par l’ENCCRE. Licence CC BY-NC-ND 3.0 France — pas d’utilisation commerciale, pas de modification. Le texte de ce site est sous une autre licence, CC BY-SA 3.0.

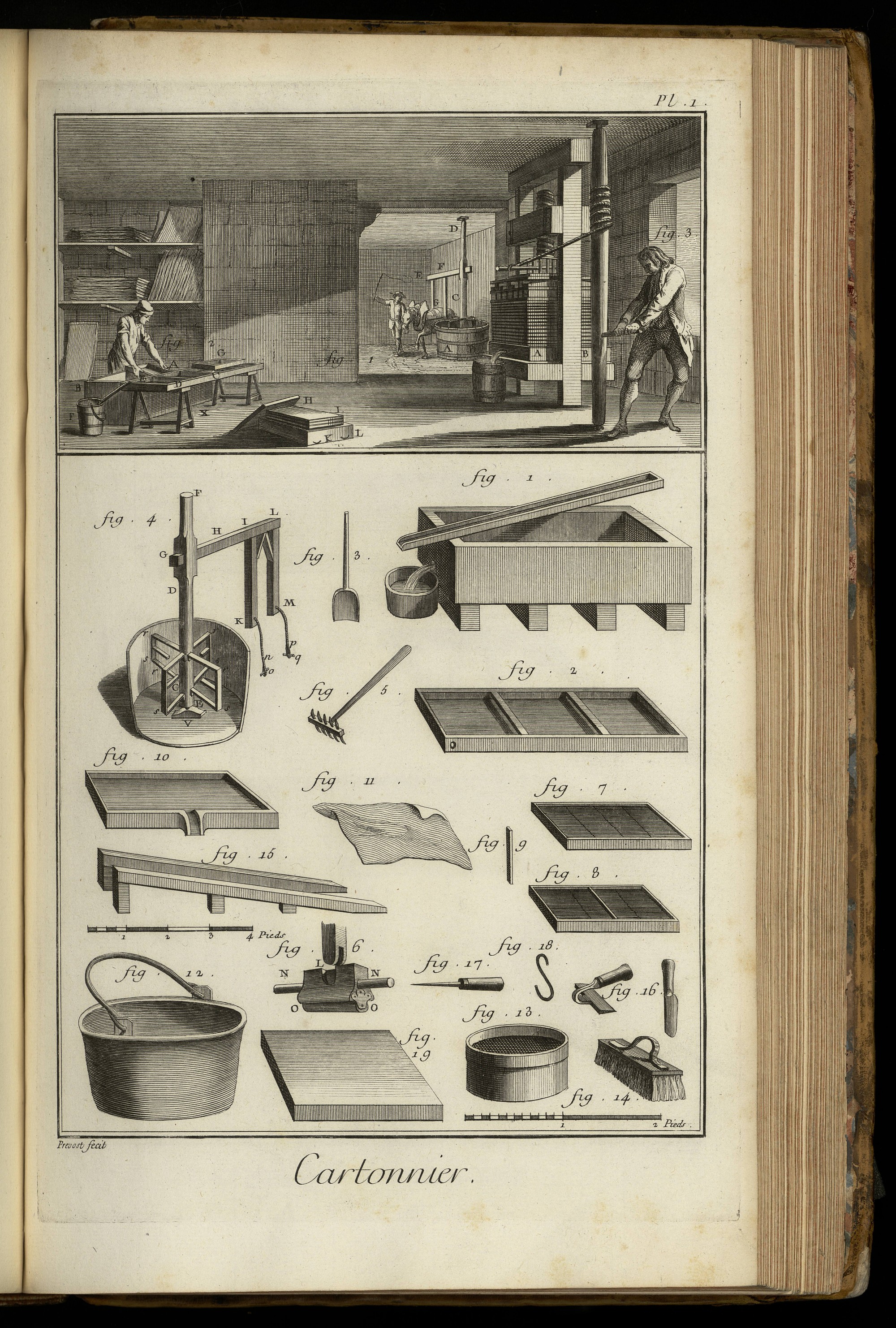

ON voit dans le haut de la Planche ou la vignette l’attelier d’un cartonnier.

Fig. 1. Ouvrier qui acheve de mettre la matiere du carton en bouillie, par l’action du moulin.

A B, la cuve du moulin.

C D, l’arbre.

E F G, brancard.

2. Ouvrier cartonnier fabriquant le carton.

A B, cuve.

C D, le grand évier ou l’égouttoir.

G, une forme.

F, le tonneau du bout (c’est son nom).

E, ouverture qui rend l’eau & la matiere dans le tonneau F.

K, L, plateau de la presse.

H I, pile ou pressée.

3. Ouvrier à la presse.

A B, plateau.

Bas de la Planche.

1. Auge de pierre pour rompre & pour préparer l’ouvrage.

2. évier ou égouttoir.

3. Pelle à rompre.

4. Coupe du tournoire ou moulin.

C D, l’arbre.

E F, ses tourillons.

V, la crapaudine.

G H, bras du brancard.

I K, L M, autres parties du brancard.

n o, p q, cordes & clavettes.

r s, r s, r s, r s, couteaux.

5. Rateau à griffes de fer. 6. Bout de la perche & boîte de la lissoire.

7. Moule ou forme à carton.

8. Moule ou forme à carton partagée en deux.

9. Séparation du grand moule ou de la grande forme.

10. Plateau.

11. Lange ou moleton.

12. Chaudron à colle.

13. Tamis à colle.

14. Brosse à coller.

15. Chemin à conduire une pressée sous la pierre.

16. Ratissoire.

17. Pointe ou poinçon.

18. Crochet ou aiguille.

19. Pierre à lisser.

PLANCHE II.

Bibliothèque Mazarine, exemplaire 2° 3442, numérisé par l’ENCCRE. Licence CC BY-NC-ND 3.0 France — pas d’utilisation commerciale, pas de modification. Le texte de ce site est sous une autre licence, CC BY-SA 3.0.

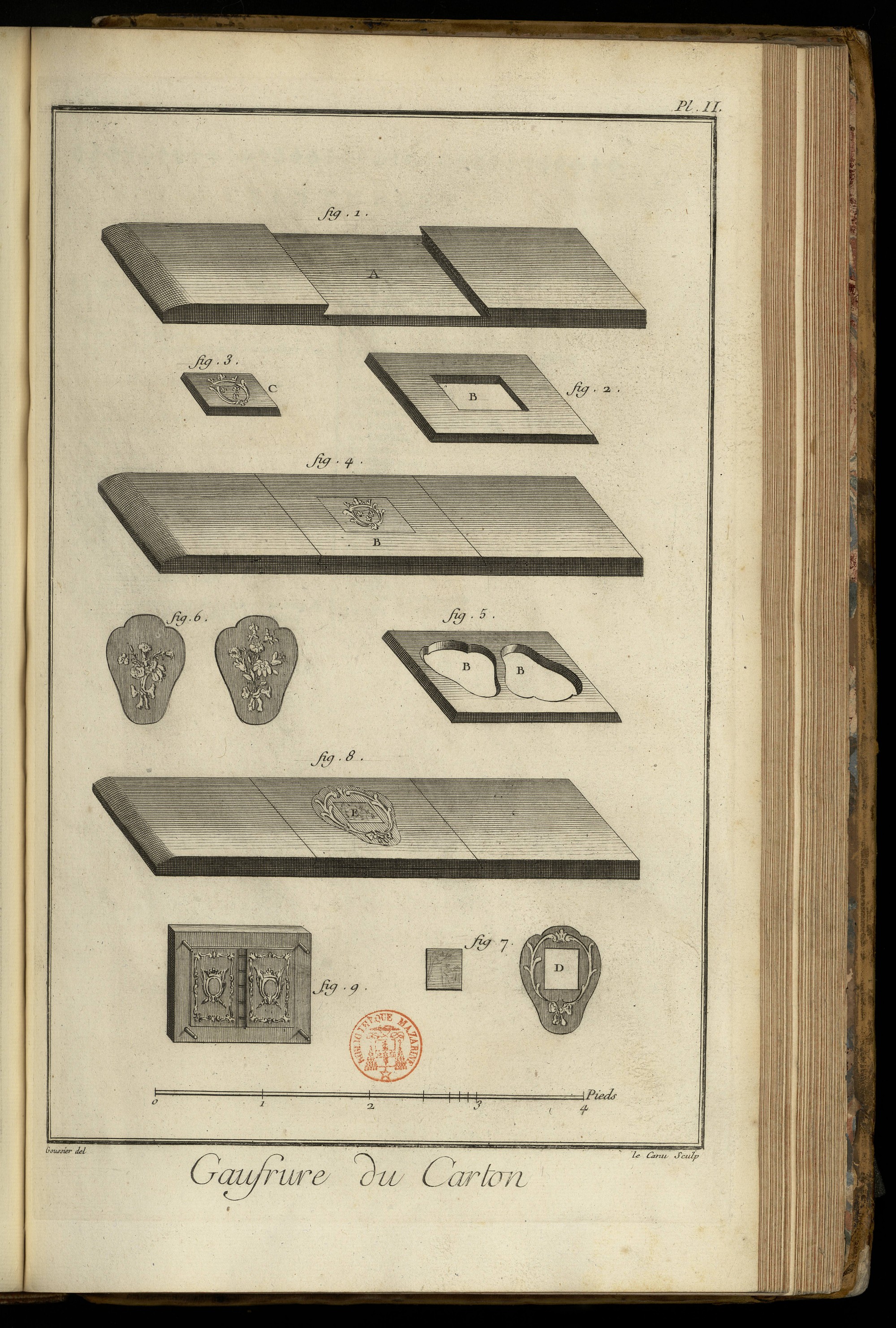

Gaufreur en carton.

Fig. 1. Table de presse d’imprimerie en taille douce, entaillée pour recevoir les planches gravées en creux, ou le passe-par-tout dans lequel on les place.

2. Passe-par-tout.

3. Planche gravée en creux.

4. Assemblage des trois figures précédentes, prêt à passer sous la presse.

5. Passe-par-tout dont les trous B B sont tournés en forme d’écrans.

6. Planches gravées pour des écrans.

7. Planche gravée en creux pour des écrans, dans le milieu de laquelle on a creusé l’emplacement de la planche de cuivre qui est à côté.

8. Le même appareil prêt à passer sous la presse.

9. Moule de corne pour gaufrer des couvertures de livres, &c. Voyez à l’art. Modèle:EncL2 le détail de l’art.
