CEINTURIER,
Contenant deux Planches.
PLANCHES Iere. & II.

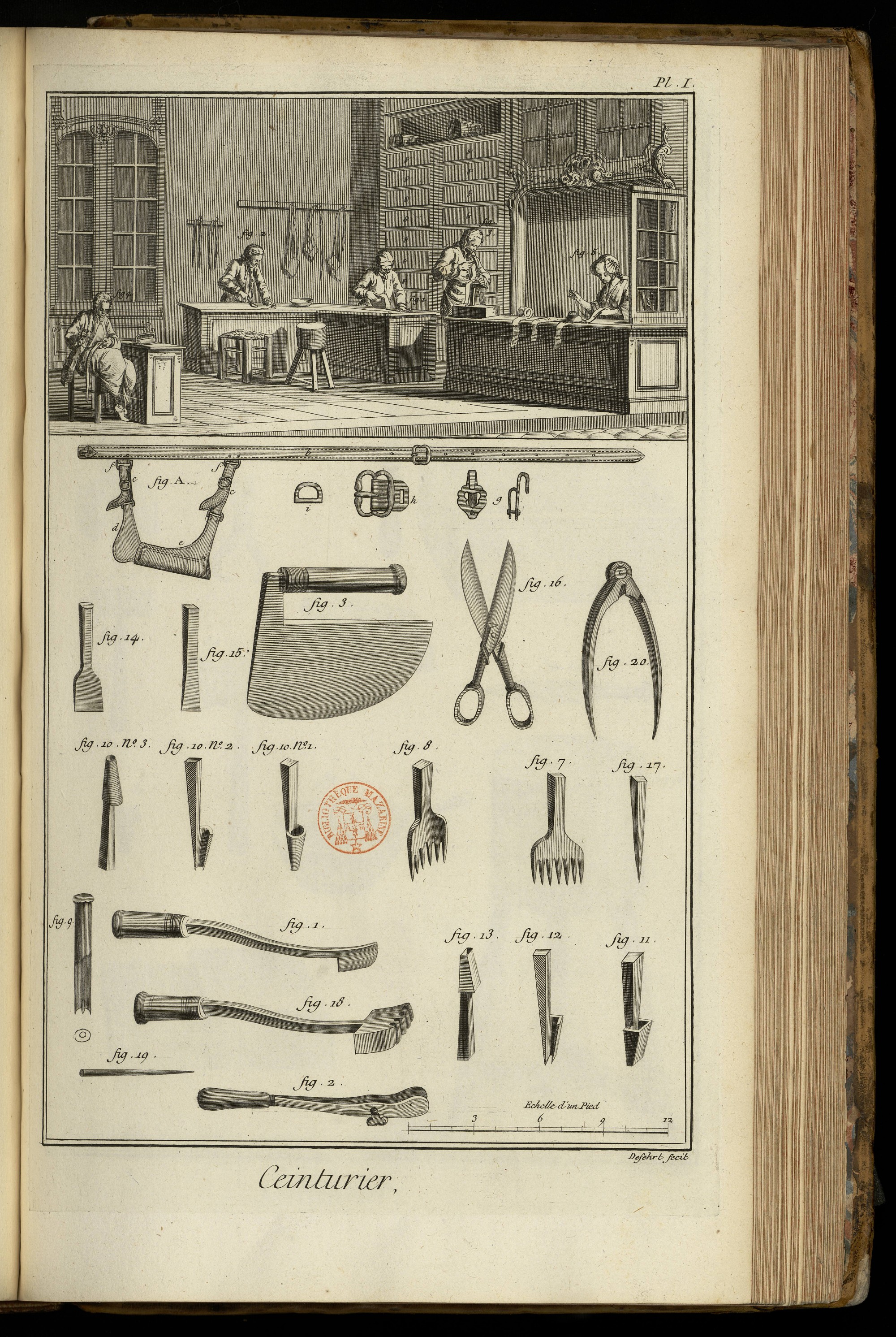

LA vignette, Planche premiere, montre la boutique d’un ceinturier.
Fig. 1. Un colleur.
2. Un colleur.
3. Ouvrier qui poinçonne.
4 & 5. Un ouvrier & une ouvriere qui cousent l’ouvrage.

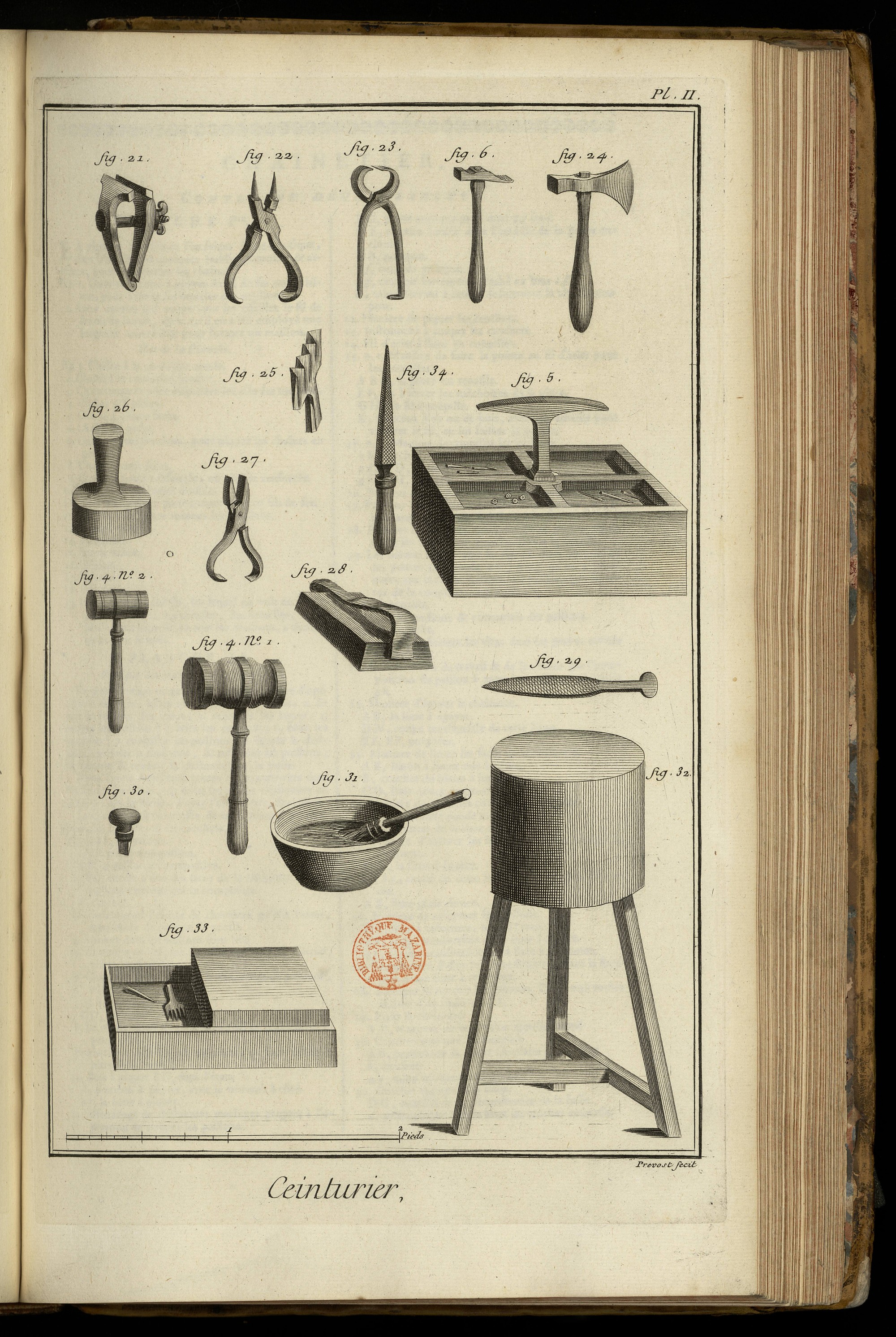

Bas des Planches premiere & seconde.
A, ceinturon.
b, la ceinture du ceinturon.
c, c, ses allonges.
d, son talon.
e, son pendant.
f, f, ses attaches.
g, son crochet vû de face & de profil.
h, sa boucle à crochet.
i, son anneau.
Fig. 1. Jauge simple.
2. Jauge du milieu.
3. Couteau à pié.
4. n. 1. Gros maillet.
4. n. 2. Petit maillet.
5. Enclume à river sur son billot.
6. Marteau à river.
7. Poinçoin à arriere-points & à plusieurs pointes. Il y en a depuis deux dents jusqu’à vingt-quatre. 8. Poinçon ceintré.
9. Rivetier, avec son plan au-dessous.
10. n. 1. Emporte-piece rond.
10. n. 2. Coupe de l’emporte-piece rond.
10. n. 3. Emporte-piece rond, vû par le taillant.
11. Emporte-piece quarré.
12. Coupe de l’emporte-piece quarré.
13. Emporte-piece quarré, vû par son taillant.
14. Ciseau.
15. Ciseau à boutonniere.
16. Ciseau ordinaire.
17. Poinçon à une pointe.
18. Jauge à cinq rangs.
19. Pointe.
20. Compas.
21. Etau à main.
22. Pince pointue.
23. Tenaille.
24. Marteau ou hachette.
25. Dent-de-rat.
26. Polissoire.
27. Pince à mâchoire plate.
28. Plomb couvert.
29. Rape.
30. Tourne-vis.
31. Sibille à colle.
32. Billot.
33. Plomb à poinçonner.
34. Lime à tiers-point.
