Planches:CHANDELIER (volume II)
CHANDELIER,
Contenant deux Planches.

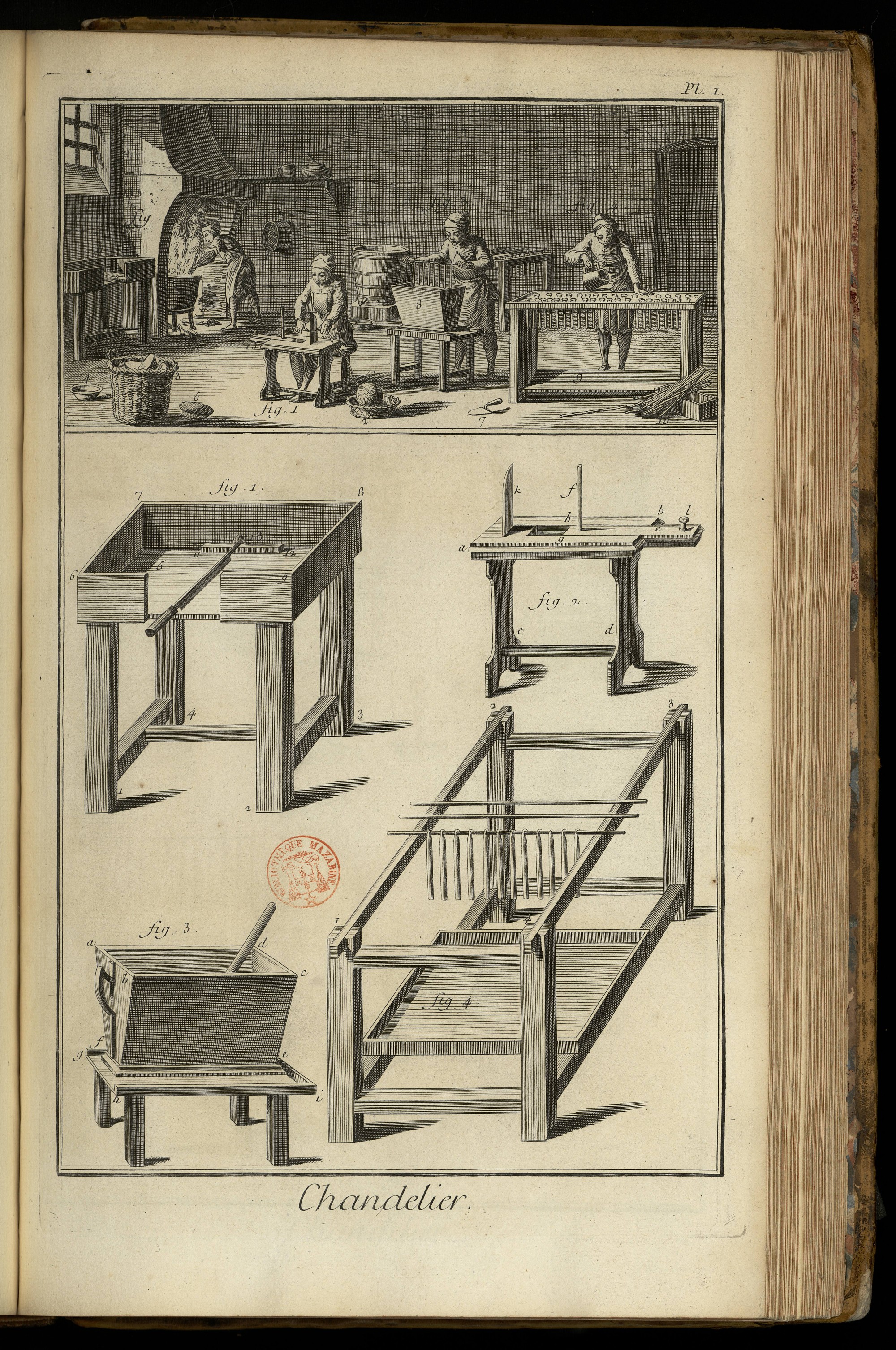

PLANCHE Iere.
LA vignette ou le haut de la Planche montre les opérations principales du chandelier.
Fig. 1. Coupeur de meches, placé devant son banc.
2. Ouvrier qui fait fondre le suif.
3. Ouvrier qui fait de la chandelle à la baguette.
4. Ouvrier qui fait de la chandelle au moule.
1. Tamis à passer le suif.
2. Pannier aux pelotes.
3. Pannier à suif.
4. Sibille.
5. Pain ou jatte de suif.
6. Pelote ou peloton de coton.
7. Truelle.
8. Abîme.
9. Table à moule.
10. Baguettes ou broches à chandelle
11. Dépéçoir.
12. Caque.
13. Banc à couper.
Bas de la Planche.
Fig. 1. Banc à dépécer le suif, ou dépéçoir.
2. Banc à couper les meches, ou couteau à meches.
3. abîme.
4. Etabli à broches chargées de chandelles.

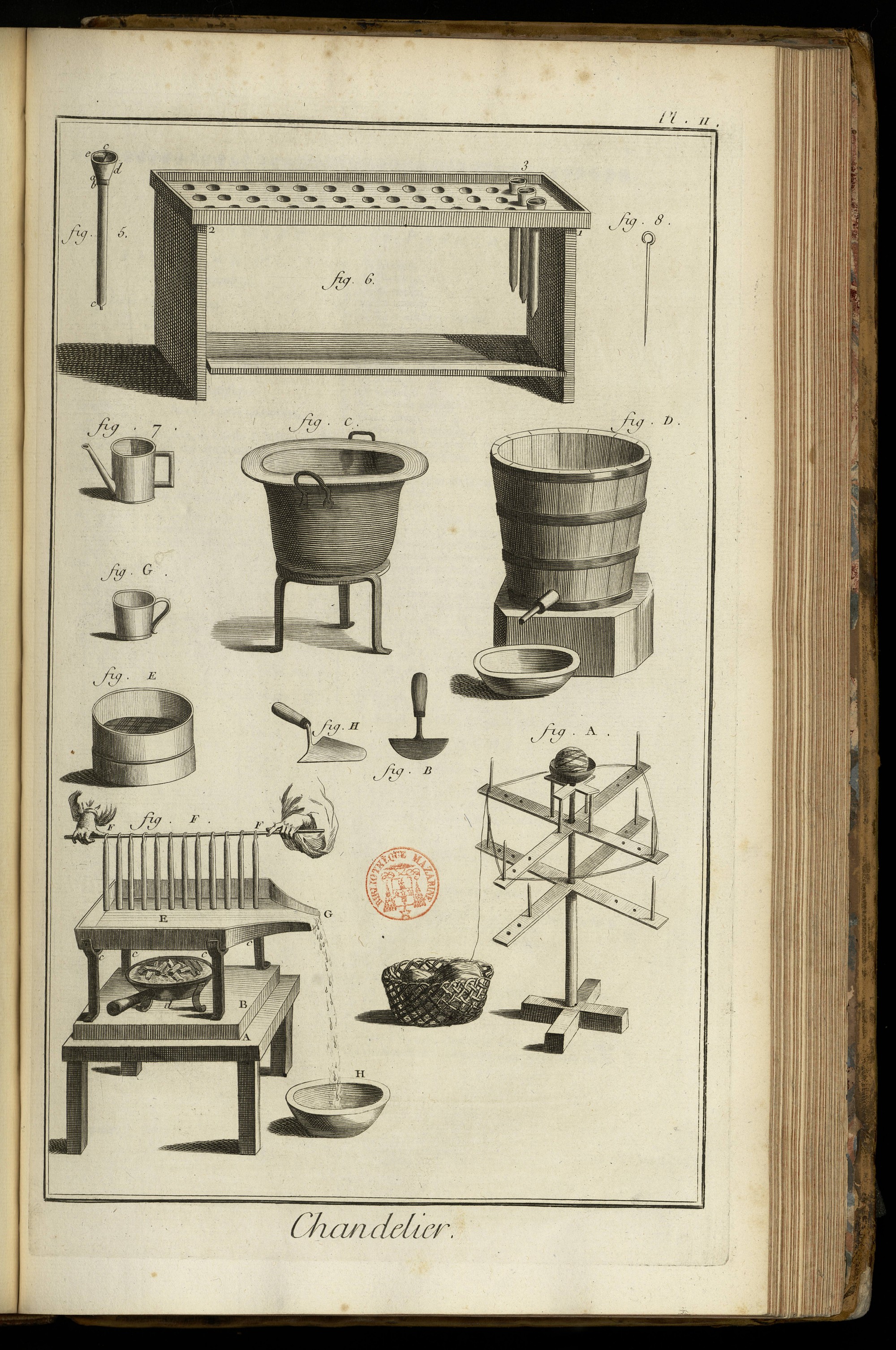

PLANCHE II.
Fig. 5. Moule à chandelle. a b, le collet. b c, la tige.
c d, le culot. e f, le crochet.
6. Table à moules.
7. Burette ou pot à mouler.
8. Aiguille.
A, tournette à dévider le coton, avec le pannier aux pelotes.
B, couteau à couper le suif.
C, chaudiere à faire fondre le suif, placée sur son trépié.
D, caque à refroidir le suif, avant que de le jetter dans les moules.
E, tamis à passer le suif.
F, coupe-queue. A, table du coupe-queue. B, piece de bois posée sur cette table. c, c, c, c, piés ou supports du coupe-queue. d. poîle pleine de charbons qui échauffent le coupe-queue E. E, coupe-queue. F F, les mains de l’ouvrier qui passent une broche chargée de chandelles sur le coupe-queue. E, la plaque échauffée qui coupe également l’extrémité des chandelles, reçoit le suif à mesure qu’il fond, & le rend par la goulette G dans la jatte H.
G, pot à suif.
H, truelle à ramasser le suif Voyez à l’art. Modèle:EncL2 le détail de l’art & de ses outils.
