Planches:CHARPENTERIE (volume II)
CHARPENTERIE,
Contenant soixante-dix Planches, dont trente-six simples, & dix-sept doubles.

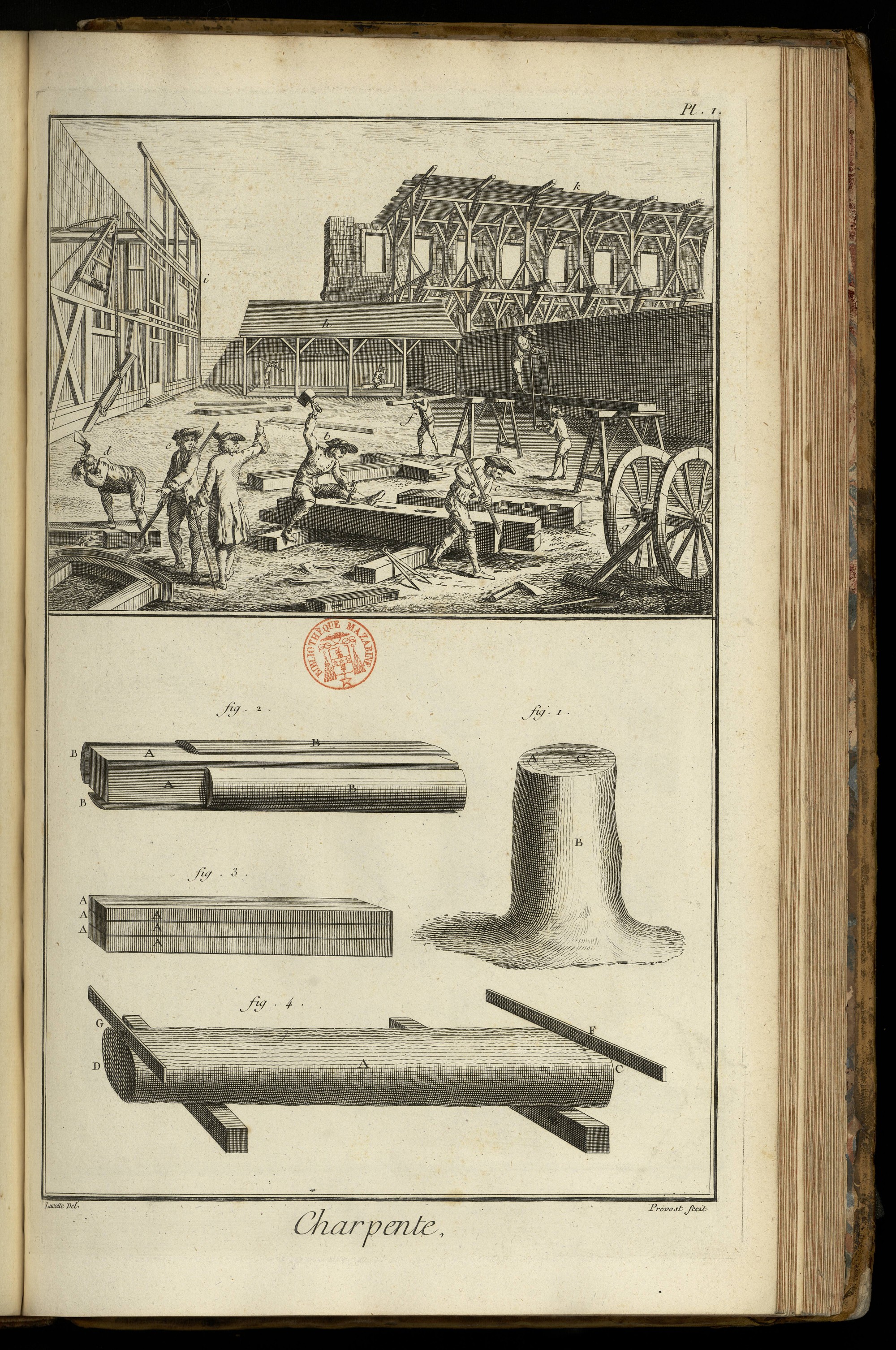

PLANCHE Iere.
LA vignette ou le haut de la Planche représente à sa partie supérieure un chantier de charpentier, dans lequel travaillent différens ouvriers.
a, ouvrier occupé à refendre.
b, ouvrier occupé à faire des mortoises.
c, ouvrier occupé à équarir avec la bésaiguë.
d, ouvrier qui hache avec la cognée.
e, ouvrier qu’on appelle goret ou maître-compagnon, occupé à recevoir les ordres du maître.
f, ouvrier qui transporte des bois.
Sur le devant de ce chantier est une voiture à deux roues g, appellée diable, avec laquelle les ouvriers transportent eux-mêmes la plûpart de leurs bois.
Dans le fond est un hangard h, où les ouvriers travaillent à couvert pendant les mauvais tems; le dessous est plancheyé pour procurer par là aux ouvriers le moyen de tracer par terre leurs ouvrages.
Près de-là en i est un pan de bois que l’on éleve.
De l’autre côté & derriere le chantier vers k, est un échaffaudage de charpente, destiné à l’édification d’un grand bâtiment.
Bas de la Planche.
Fig. 1. Un tronc d’arbre. La coupe montre les cercles A, dont C est le centre commun. Ces cercles indiquent l’age.
2. Une piece de bois d’équarrissage.
A, le bois de brin.
B, les dosses.
Courbe d’escalier, citée ici. Voyez en A, Pl. VIII. & IX. fig. 58. & 59, 68 & 69. des escaliers.
3. Une piece de bois d’équarrissage refendue, formant plusieurs pieces de bois de sciage A.
4. Une piece de bois en chantier disposée pour être équarrie.
A, la piece.
B, B, chantiers de bois.
F, G, regles pour marquer le dégauchissement.

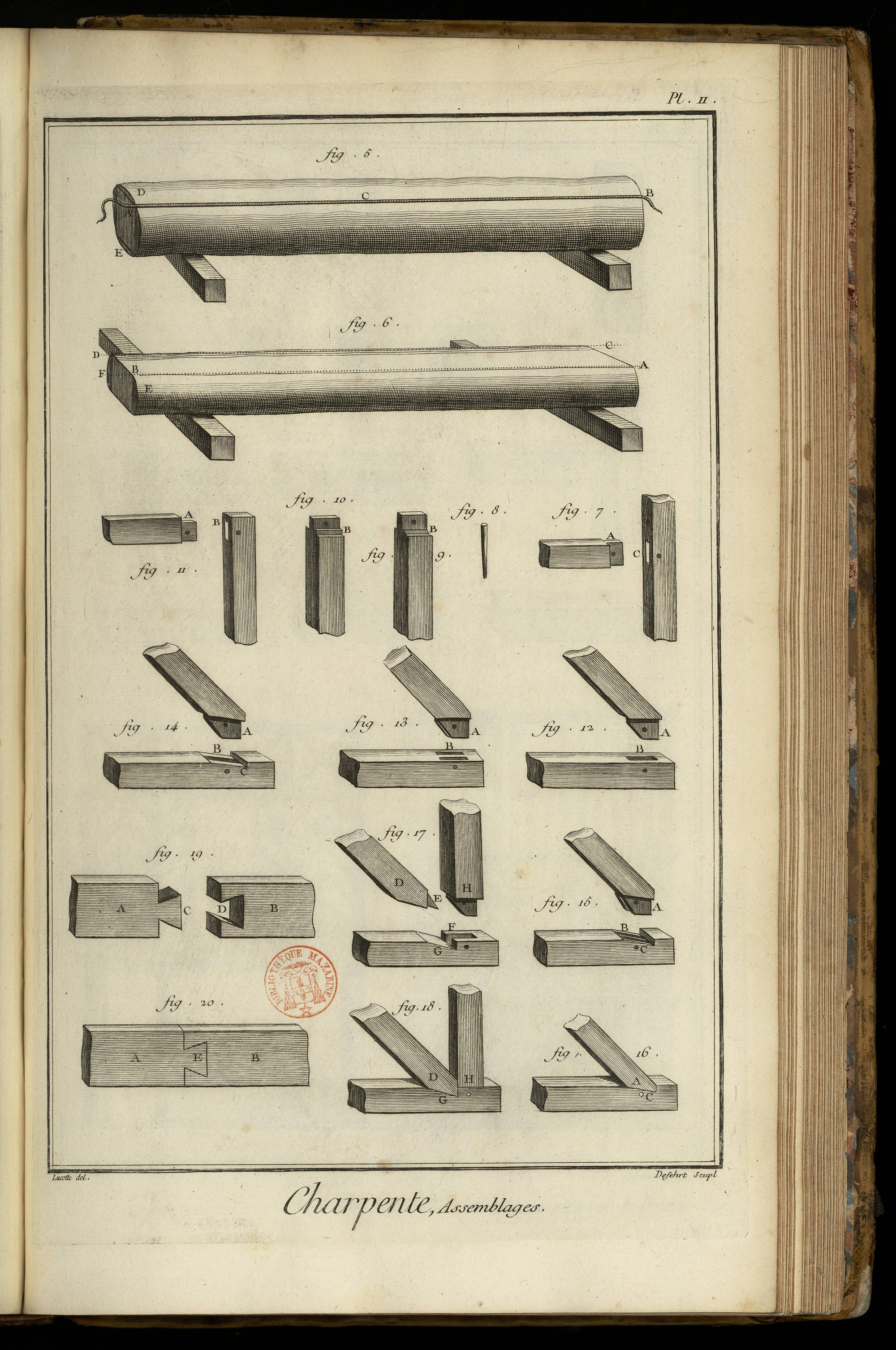

PLANCHE II.
Fig. 5. Derniere piece de bois en chantier, disposée à être tracée au cordeau A B C.
6. Même piece de bois refendue des deux côtés, disposée à être tracée de houveau au cordeau, pour refendre les deux autres côtés E, F.
Des assemblages.
7. Assemblage à tenon & mortoise, droit.
A, tenon.
C, mortoise.
8. Cheville pour cheviller les assemblages à tenon & mortoise.
9. Piece de bois à tenon, avec renfort B au collet.
10. Autre piece de bois aussi à tenon, avec renfort B au collet.

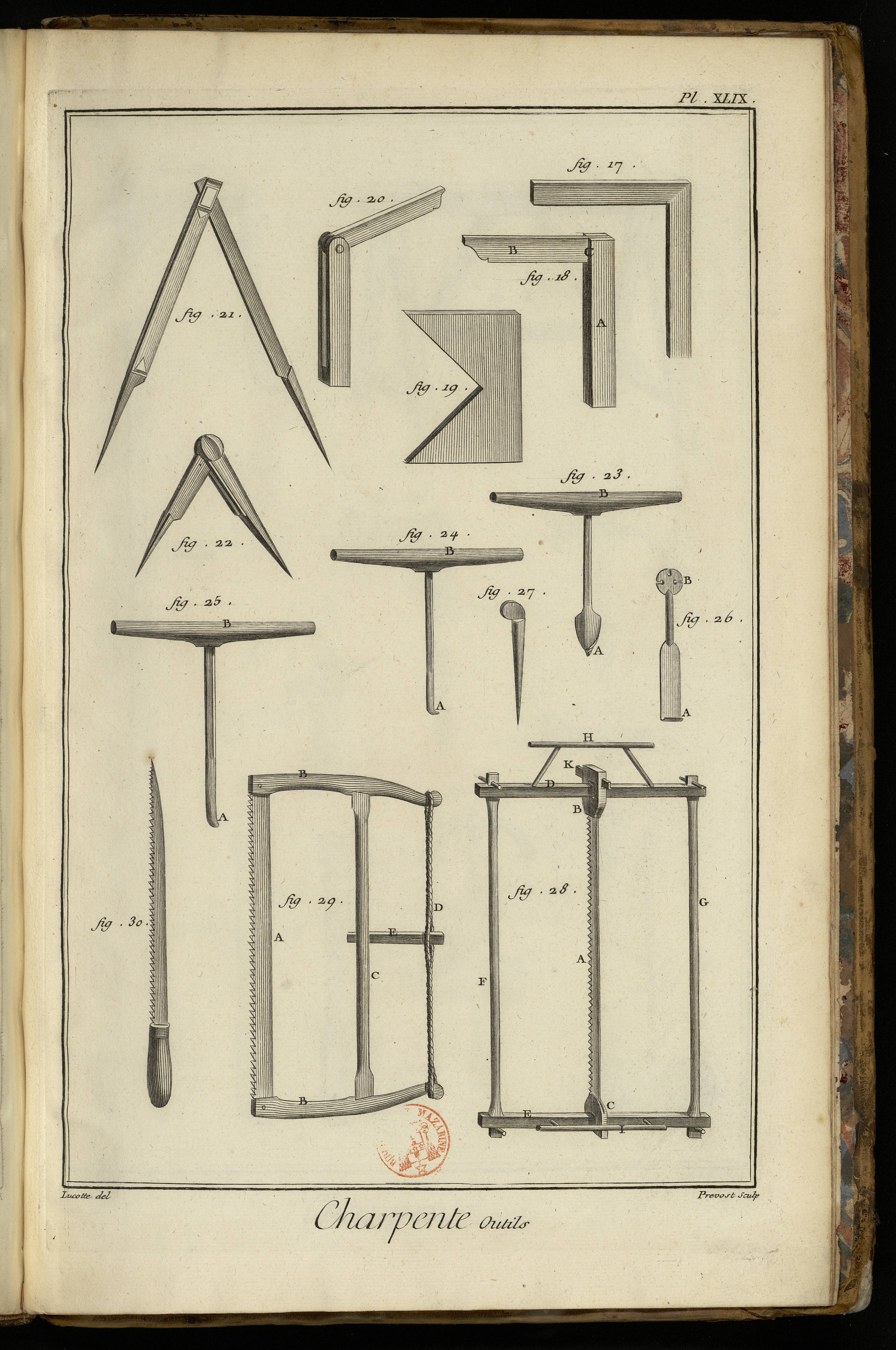

Equerre à épaulement, citée ici, se trouve à la Pl. XLIX. fig. 18. des outils.
11. Assemblage à tenon & mortoise en équerre.
A, tenon.
B, mortoise.
12. Assemblage simple à tenon & mortoise en about.
A, tenon.
B, mortoise.

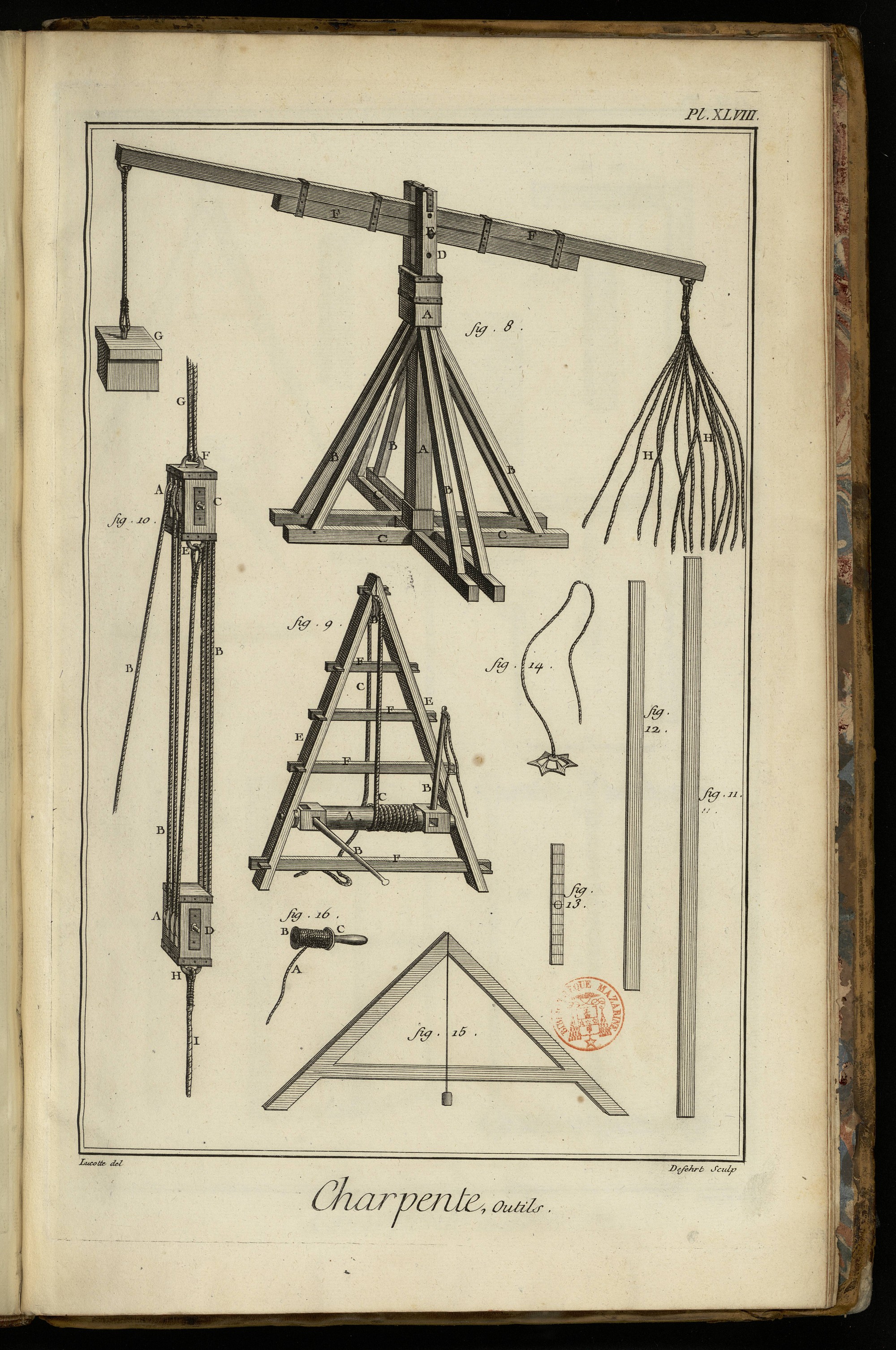

Le mot chat d’un plomb, cité ici, se trouve à la Pl. XLVIII fig. 14.
13. Assemblage double à tenon & mortoise en about. A, tenons.
B, mortoises.
Le mot appui, cité ici, fig. 13. n. 3. Voyez-le aux Pl. III. & IV. en H, fig. 32, en I, fig. 34. & 36. & en P, fig. 35. des pans de bois.
14. Assemblage simple à tenon & mortoise en about & à talon.
A, tenon.
B, mortoise.
C, talon.
15. Assemblage double à tenon & mortoise en about & à talon.
A, tenons.
B, mortoises.
C, talon.

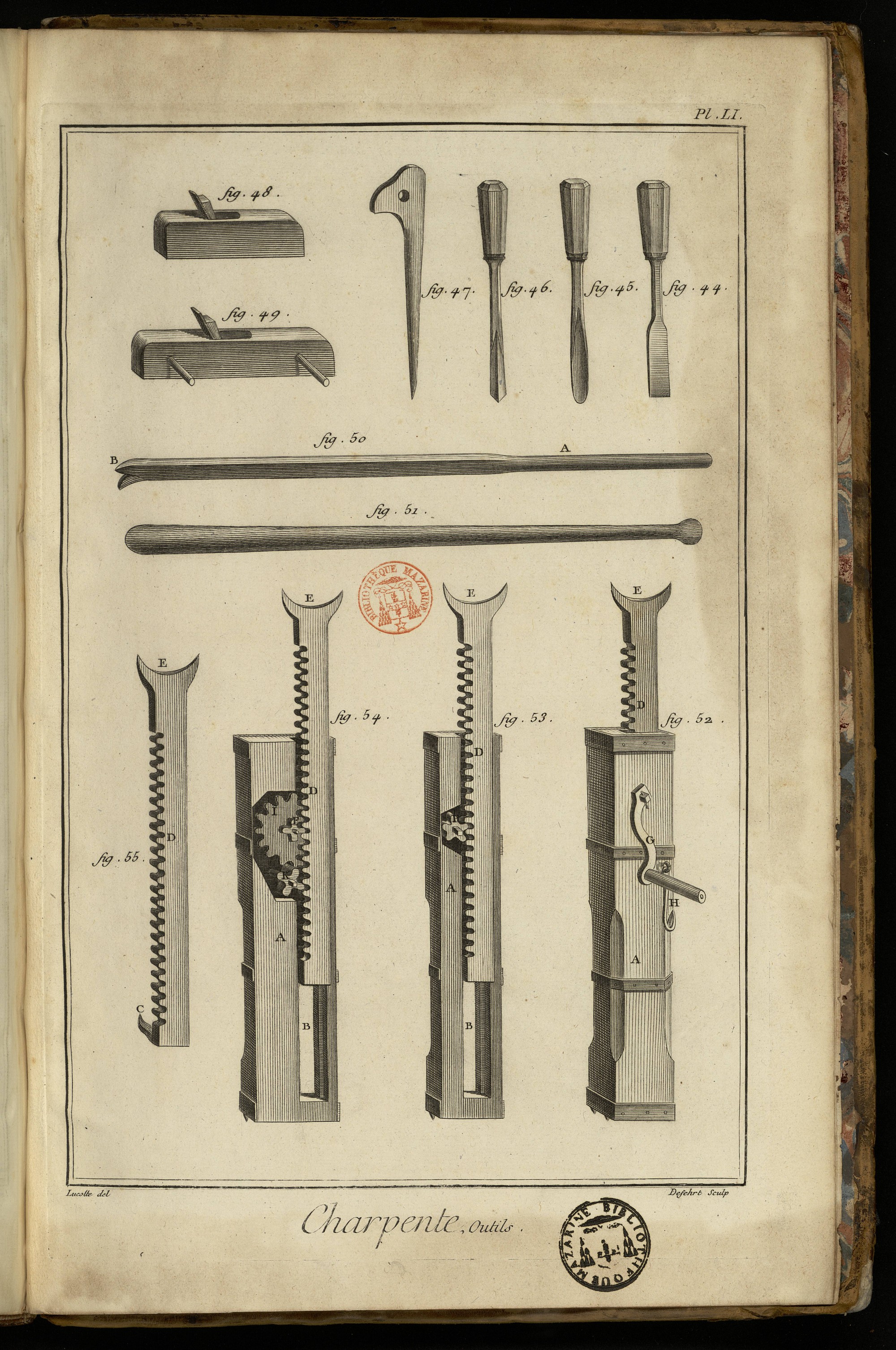

Cric cité ici, fig. 16. se trouve à la Pl. LI. fig. 52. 53. 54. & 55. des outils.
16. Le même assemblage tout monté.
Le mot assemblage se trouve cité ici, fig. 17. Voyez-en les fig. aux Pl. II. & III.
Appui cité ici, fig. 17. n. 34. Voyez-le aux Pl. III & IV. en H, fig. 32. en I, fig. 34. & 36. & en P, fig. 35. des pans de bois.
Chantignole cité ici, fig. 17. se trouve en K aux Pl. IX. & X. des combles.
Course de pannes, citée ici, fig. 17. Voyez en H & h, Pl. IX. X. & XII. des combles.
Colombe citée ici, fig. 17. n. 33. V. la fig. 38. Pl. V.
Croix de S. André, citée ici, fig. 17. V. Pl. III. & IV. en G, fig. 33. en T, fig. 35. en P, fig. 34. & en N, fig. 36. des pans de bois, & en g, Pl. XV. des ponts.
17. Autre assemblage en about, composé de trois pieces de bois, dont deux portent chacune un tenon entrant dans la même mortoise.
H, une des pieces, posée verticalement.
D, une seconde piece inclinée.
Troisieme G F, posée horisontalement, porte la mortoise F avec un talon G.
Décharge citée ici, fig. 17. n. 30. se trouve aux Pl. III. & IV. en E, fig. 32. & 33. en X & en i, fig. 34. en R, fig. 35. & en L, fig. 36.
18. Même assemblage tout monté.
Le mot chevêtre, cité ici, fig. 18. n. 14. se trouve en B, Pl. V. & VI. des planchers.
19. Assemblage à queue d’aronde.
C, tenon.
D, mortoise.
20. Même assemblage tout monté.

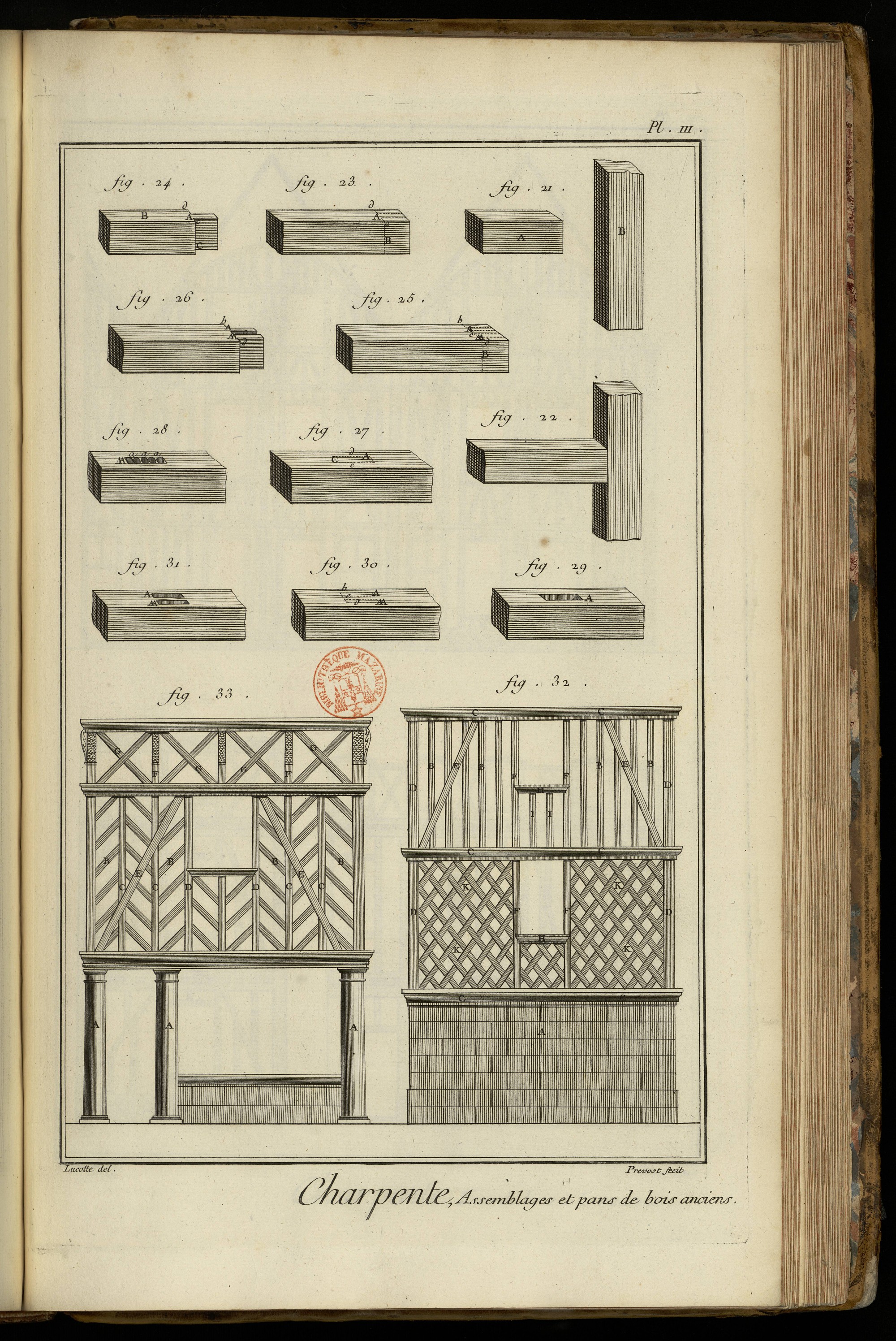

PLANCHE III. Maniere de faire les tenons & les mortoises.
Les fig. 21, 22, 23, 24, 25 & 26 ont rapport à la maniere de faire les tenons. Voyez le discours & l’art. Tenon.
Les fig. 27, 28, 29, 30 & 31 ont rapport à la maniere de faire les mortoises. Voyez l’art. Mortoise.
Fig. 21. Deux pieces de bois que l’on veut assembler.
22. Les mêmes tout assemblées.
23. Piece sur laquelle on veut faire un tenon simple tracé en A.
c, d, les morceaux que l’on supprime.
24. Tenon fait.
25. Piece de bois, sur laquelle on veut faire un tenon double A & A double.
b, c, d, morceaux que l’on supprime.
26. Tenon double fait.
27. Piece de bois, sur laquelle on veut faire la mortoise tracée en A C.
c, d, les côtés qui restent, & le milieu qui se supprime.
28. Même piece de bois.
On voit en A double la mortoise percée de trous a, a, a.
29. Même piece portant sa mortoise A faite.
30. Piece disposée pour une mortoise double.
b, c, d, les côtés qui restent.
A, A doubles, ce que l’on supprime.
31. La même avec sa mortoise double faite.
Des pans de bois anciens.
32. Pan de bois, selon les anciens, composé de plusieurs pieces ci-dessous nommées.
A, maçonnerie.
B, B, B, &c. poteaux debout.
C, C, C, C, &c. pieces en travers faisant l’office de sablieres.
D, D, D, D, poteaux corniers.
E, E, décharges.
F, F, poteaux de croisée.
H, appui.
I, I, petits poteaux ou potelets.
K, K, K, K, pans de bois à lozange.
33. Autre pan de bois, selon les anciens, avec boutique, composé de plusieurs pieces ci-dessous nommées.
A, A, A, &c. piliers ou colonnes.
B, B, B, B, &c. potelets en brins de fougere.
C, C, C, C, poteaux debout.
D, D, poteaux de croisée.
E, E, décharges.
F, F, potelets.
G, G, G, G, croix de S. André.
PLANCHE IV.
Pans de bois anciens & à la moderne.

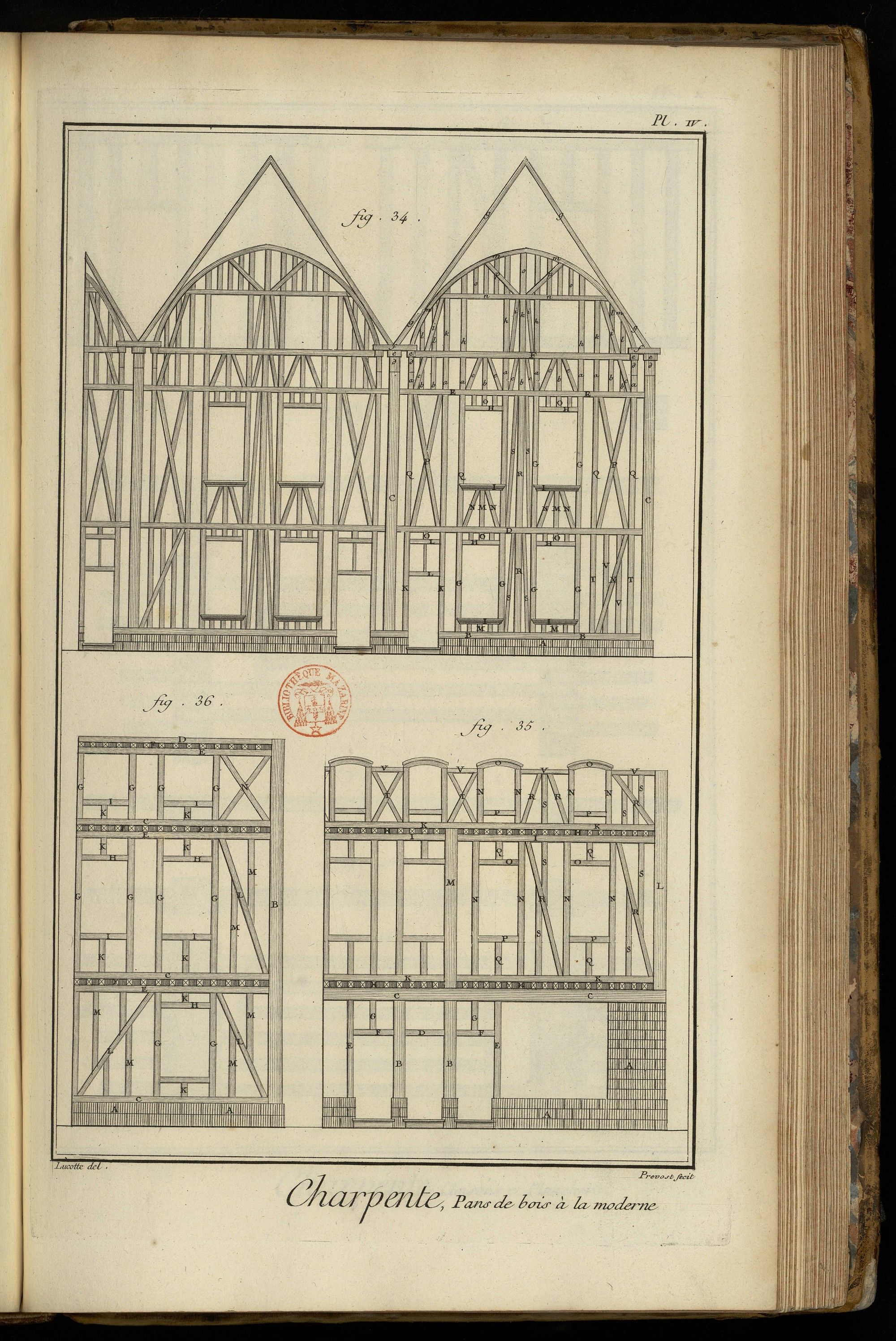

Fig. 34. Pan de bois, comme on les faisoit il y a environ 150 ans, composé de plusieurs pieces ci-dessous nommées.
A, A, maçonnerie.
B B, D D, E E, F F, sablieres.
C, C, maîtres poteaux.
G, G, &c. h, h, &c. poteaux de croisée.
H, H, H, &c. linteaux de croisée.
I, I, appuis.
K, K, poteaux d’huisserie.
L, linteaux d’huisserie.
M, O, potelets.
N, c, guettons.
P, croix de S. André.
Q, R, T, a, b, k, poteaux de remplissage.
S, i, guettes.
V, l, tournisses.
X, décharges.
d, consoles.
e, chapiteaux de consoles.
f, blochets.
g, chevrons.
m, ferme ceintrée.
n, entrait.
o, poteaux de remplissage.
p, contre-fiches.
35. Pan de bois à la moderne, avec boutique, composé de plusieurs pieces ci-dessous nommées.
A, maçonnerie.
B, gros poteaux servant de poteaux d’huisserie.
C, poutre ou poitrail.
D, F, linteaux d’huisserie.
E, poteaux d’huisserie.
G, Q, potelets.
H, solives.
I, K, sablieres.
L, poteaux corniers. M, gros poteaux.
N, poteaux des croisées.
O, linteaux des croisées.
P, appuis des croisées.
R, décharges.
S, tournisses.
T, croix de S. André.
V, petites sablieres.
36. Autre pan de bois à la moderne, sans boutique, composé de plusieurs pieces ci-dessous nommées.
A, maçonnerie.
B, poteaux corniers.
C, D, E, sablieres.
F, solives.
G, poteaux des croisées.
H, linteaux.
I, appuis.
K, potelets.
L, décharges.
M, tournisses.
N, croix de S. André. Voyez l’article pans de bois.

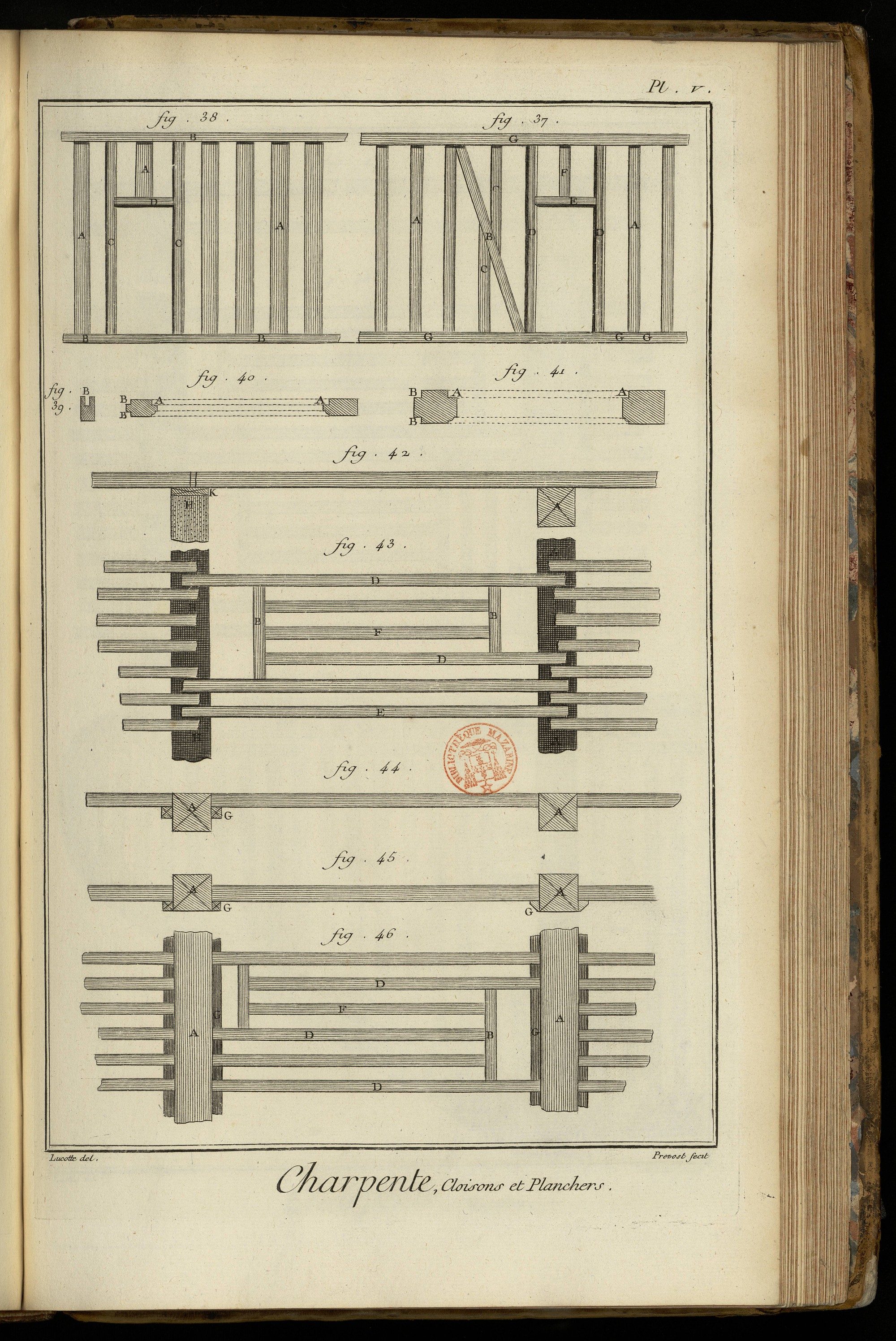

PLANCHES V. & VI. Des cloisons.
Fig. 37. Cloison de charpente, composée de plusieurs pieces ci-dessous nommées.
A, poteaux de remplissage.
B, décharges.
C, tournisses.
D, poteaux d’huisserie.
E, linteaux.
F, potelets.
G, sablieres.
38. Cloison d’huisserie, composée de plusieurs pieces ci-dessous nommées.
A, planches de batteaux.
B, coulisse.
C, tiers-poteaux d’huisserie.
39. Coupe d’un coulisse de la cloison précédente.
40. Plan de la porte de la cloison d’huisserie, fig. 38.
41. Plan de la porte de la cloison de charpente, fig. 37.
A, feuilleures des portes.
B, autres feuilleures pour recevoir les lattes.
Des Planchers.

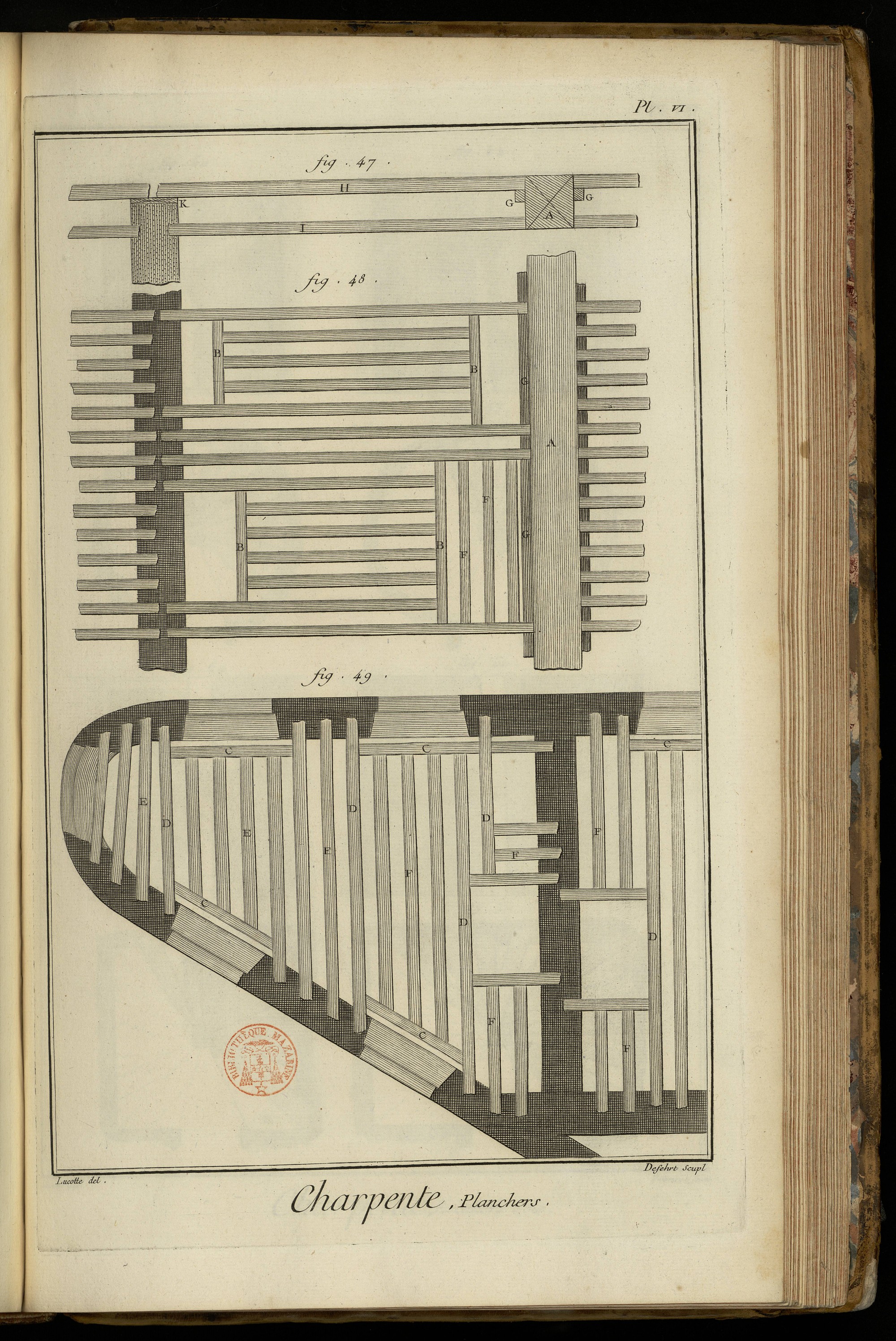

42, 44, 45 & 47. Autant d’élévations de planchers dont les fig. 43, 46, 48 & 49 sont les plans composés de plusieurs pieces ci-dessous nommées.
A, poutres.
B, chevêtre.
C, linçoirs.
D, solives d’enchevêtrures.
E, solives de longueur.
F, solives de remplissage.
G, lambourdes.
H, solives supérieures.
I, solives inférieures.
K, plates-formes. Voyez l’article Plancher.

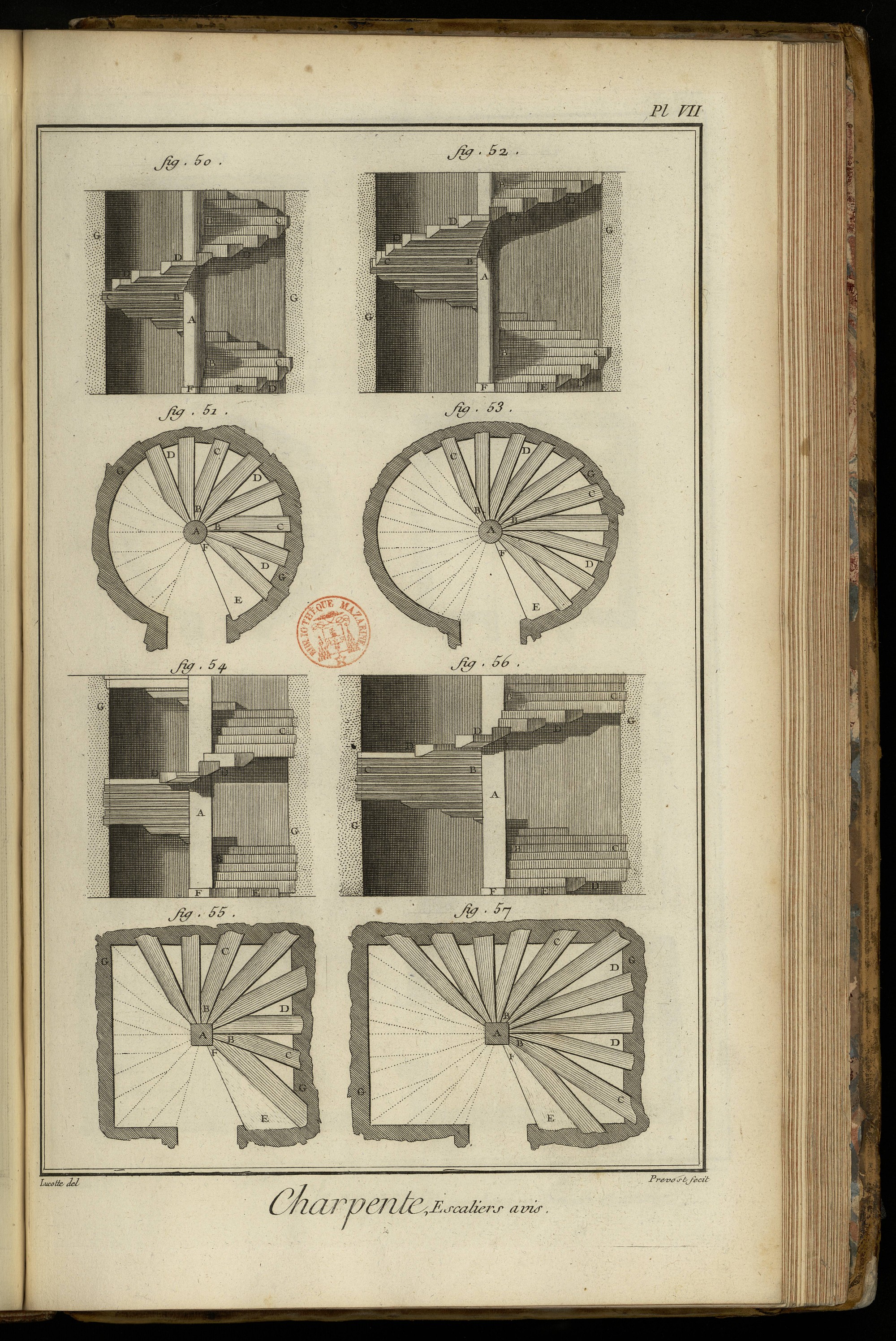

PLANCHES VII. VIII. & IX. Des escaliers.
50. Elévation & figure
51. Plan d’un escalier circulaire à noyau ou à vis.
52. Elévation & figure
53. Plan d’un escalier ovale à noyau ou à vis.
54. Elévation & figure
55. Plan d’un escalier quarré à noyau.
56. Elévation & figure
57. Plan d’un escalier rectangulaire à noyau.

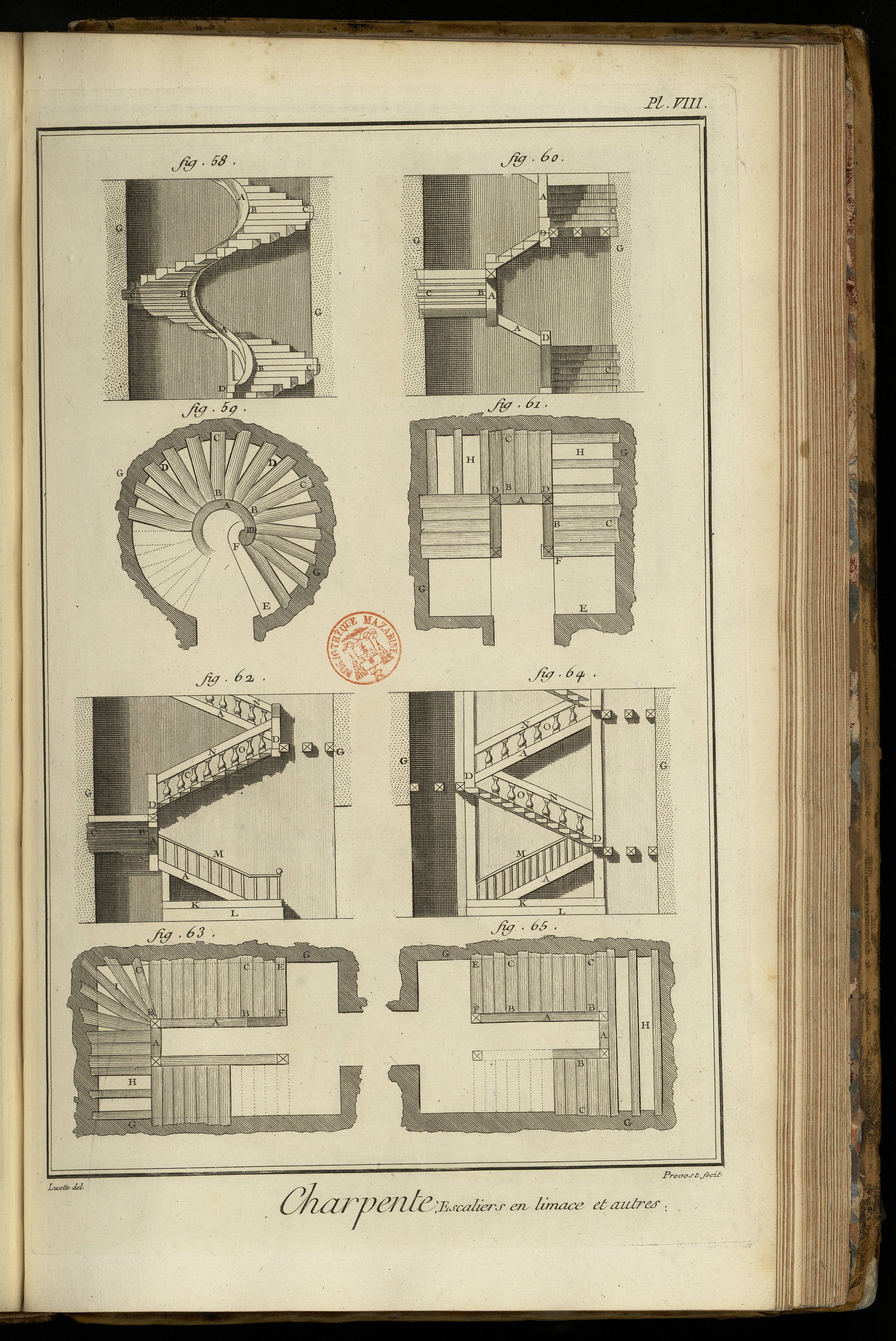

58. Elévation & figure
59. Plan d’un escalier en limace circulaire.
60. Elévation & figure
61. Plan d’un escalier à limon quarré.
62. Elévation & figure
63. Plan d’un escalier à limon rectangulaire & suspendu.
64. Elévation & figure
65. Plan d’un escalier en péristile.

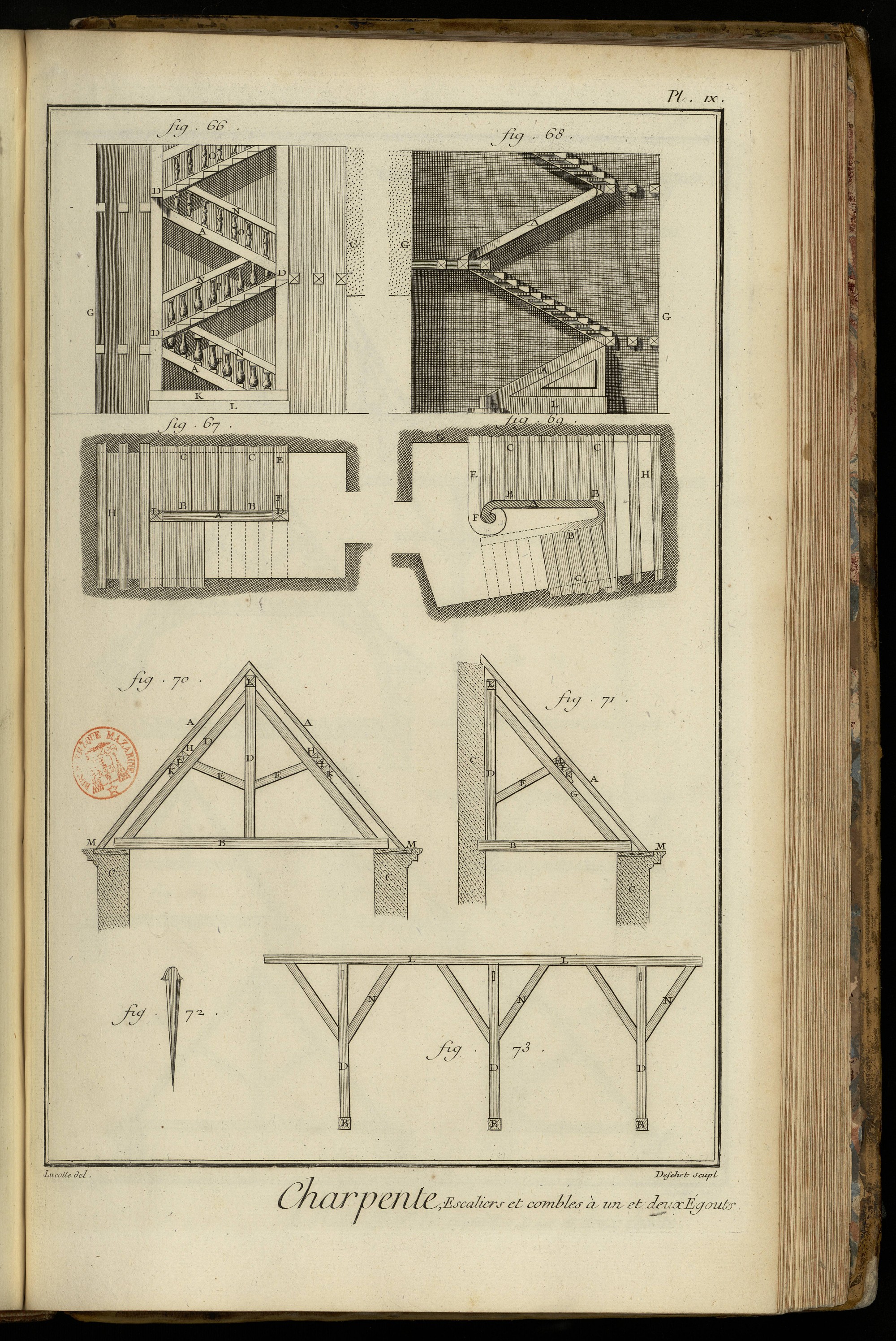

66. Elévation & figure
67. Plan d’un escalier à échifre.
68. Elévation & figure
69. Plan d’un escalier irrégulier à limon suspendu.
Tous ces escaliers sont composés de plusieurs pieces ci-dessous nommées.
A, noyaux ou limons.
B, collet des marches.
C, côté des marches scellé dans les murs.
D, fig. 51, 53, 55 & 57, intervalle des marches rempli de maçonnerie.
D double, fig. 59. limon d’en-bas en limace.
D, fig. 60, 61, 62, 64, 66 & 67, montans.
E, côté d’une premiere marche en pierre, scellée dans les murs.
F, collet de la marche en pierre.
G, murs.
H, paliers quarrés ou continus.
I, quartiers tournans.
K, patins.
L, maçonnerie.
M, rampes de fer.
N, limons d’appui.
O, balustres rampans.
P, balustres horisontaux.
PLANCHES IX. X. XI. XII. & XIII.
Des combles.
Fig. 70. Comble à deux égoûts avec ferme.
71. Comble en appenti, à un seul égoût avec demi-ferme.
72. Cheville de fer à tête.
73. Faîtage.

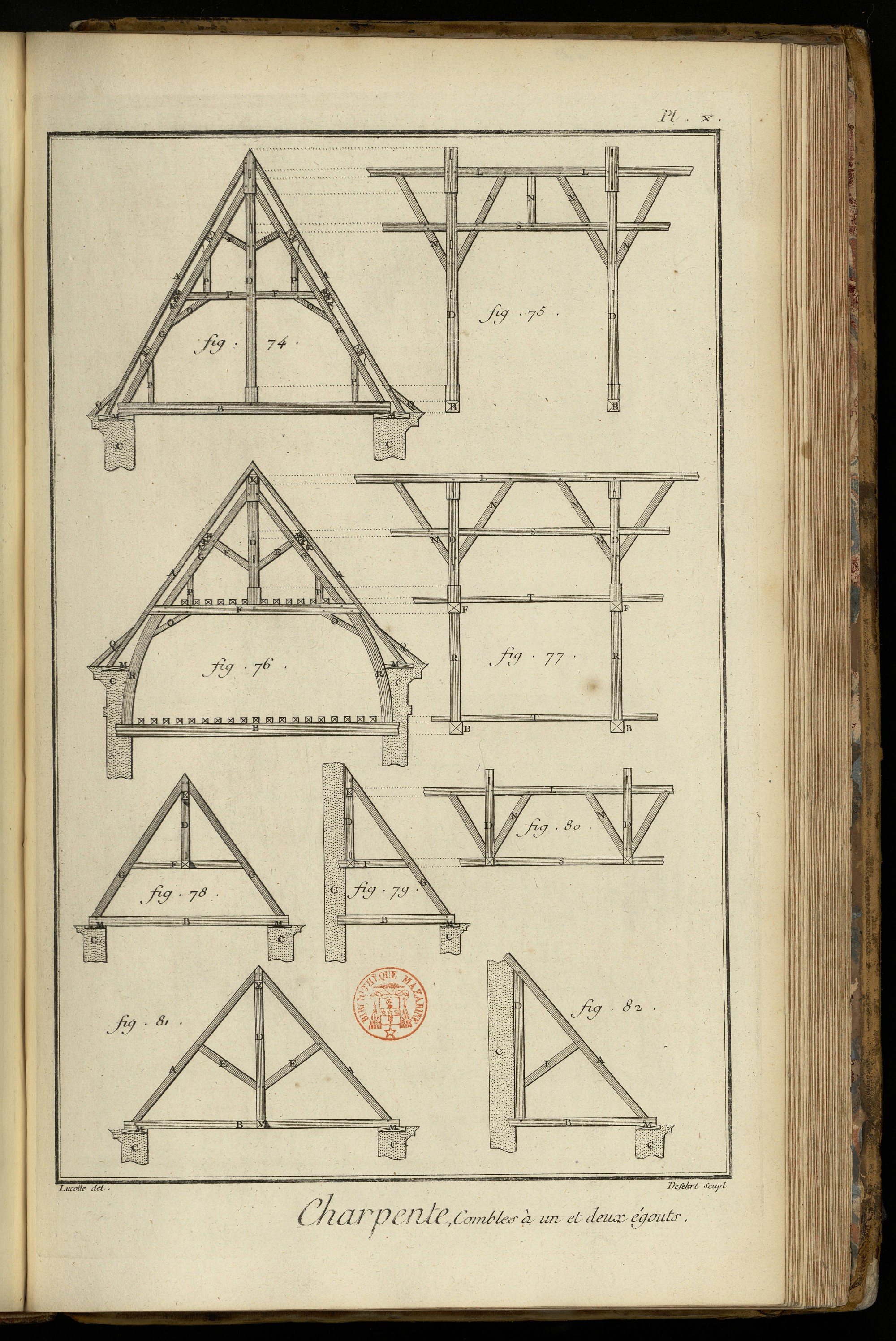

74. Grand comble à deux égoûts sans exhaussement, avec ferme.
75. Faîtage.
76. Grand comble à deux égoûts, avec exhaussement & ferme.
77. Faîtage.
78. Petit comble à deux égoûts, avec ferme, dont les arbalêtriers G servent quelquefois de chevrons.
79. Pareil comble en appenti.
80. Faîtage de ces deux derniers combles.
81. Comble à deux égoûts, avec autant de petites fermes que de chevrons.
82. Pareil comble en appenti.

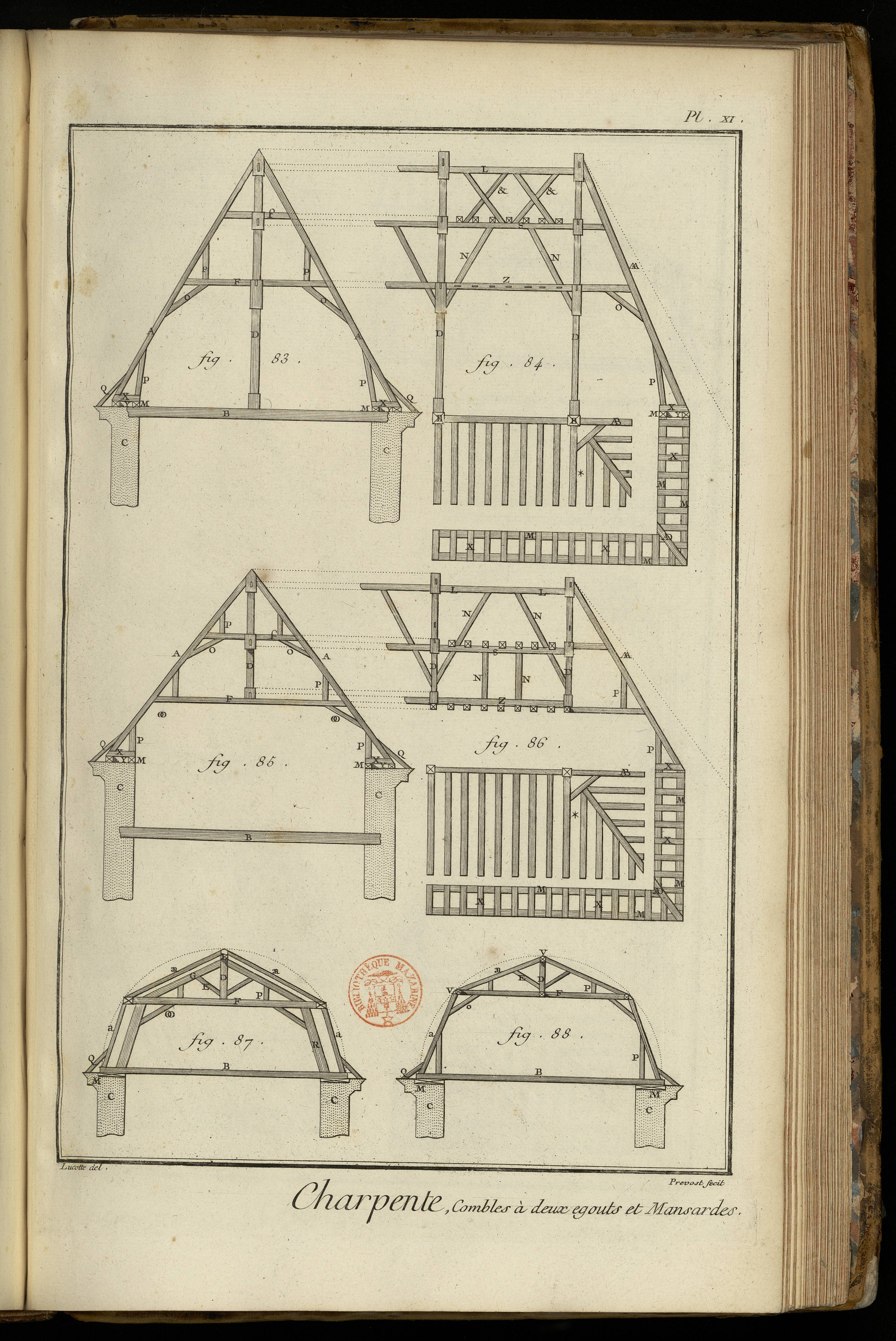

83. Comble à deux égoûts, sans exhaussement & sans ferme.
84. Faîtage.
85. Comble à deux égoûts, avec exhaussement & sans ferme.
86. Faîtage.
87. Comble à la mansarde, avec ferme & fermette.
88. Pareil comble à la mansarde, sans ferme ni fermette.

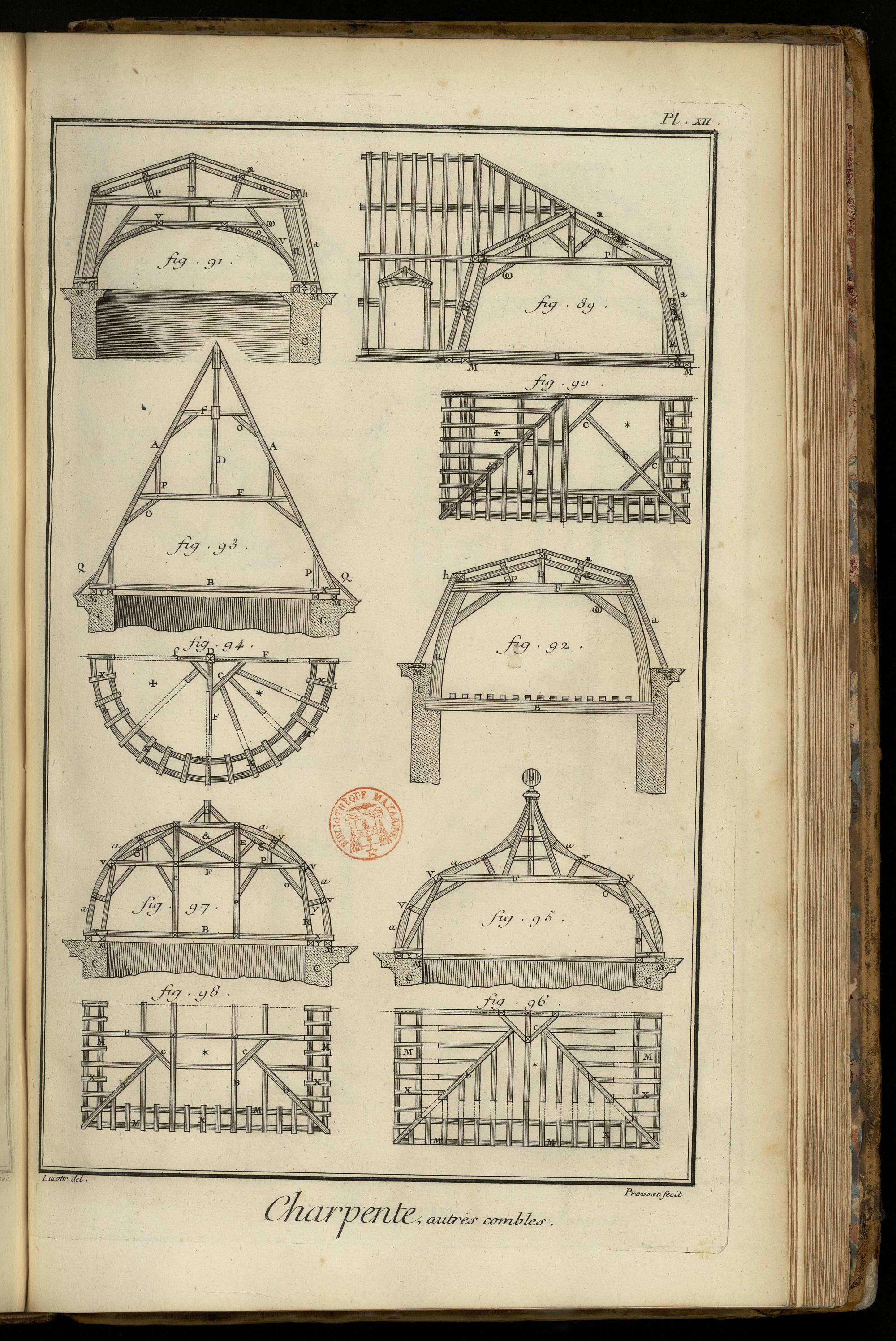

89. Comble à la mansarde d’un pavillon à l’extrémité d’un corps-de-logis.
90. Plan de l’enrayeure du côté *, à la hauteur de l’en-trait F, & du côté+, au-dessus du faîte.
91. Comble à la mansarde, avec voûte.
92. Comble à la mansarde exhaussé, avec ferme & fermette.
93. Comble en forme de cône ou pain de sucre.
94. Plan de l’enrayeure du côté *, à la hauteur du grand entrait F, & du côté+, à la hauteur du petit en-trait f.
95. Comble à l’impériale, quarré par son plan.
96. Plan de l’enrayeure à la hauteur de l’entrait.
97. Comble en dôme, quarré par son plan.
98. Plan de l’enrayeure à la hauteur de l’entrait F.
99. Comble en dôme, quarré par son plan, & elliptique par son élévation.
100. Plan de l’enrayeure à la hauteur du grand entrait F.

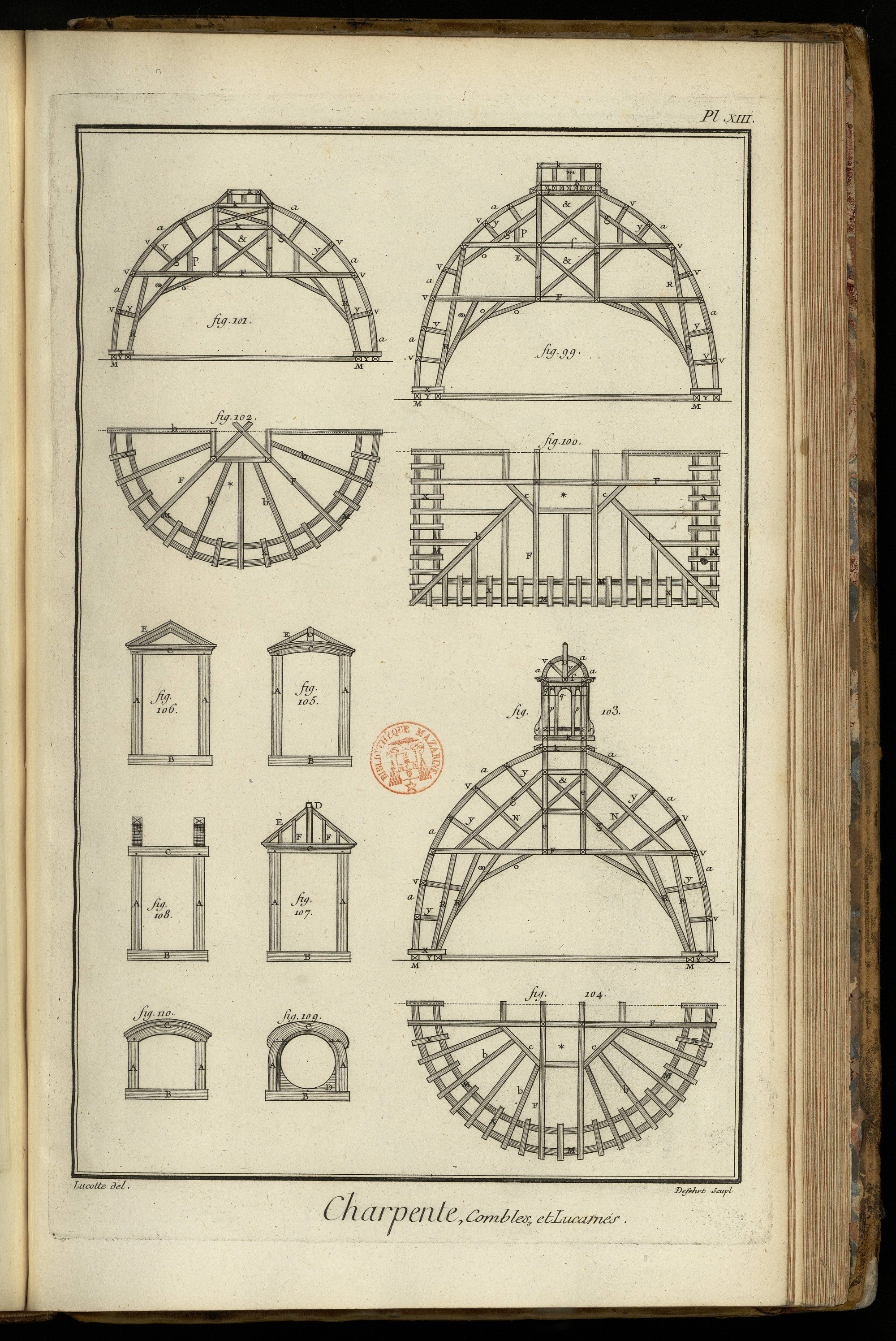

101. Comble en dôme, circulaire par son plan, & elliptique par son élévation.
102. Plan de l’enrayeure à la hauteur de l’entrait F.
103. Dôme avec lanterne, circulaire par son plan, & elliptique par son élévation.
104. Plan de l’enrayeure à la hauteur de l’entrait F.
Tous ces différens combles sont composés de pieces de bois ci-dessous nommées.
A, chevrons de longs pans.
A double, chevrons de croupe.
AB, entrait de croupe.
AD, arestiers.
a, chevrons de brisis.
a double, chevrons de faîte,
a, chevrons courbes.
B, poutres ou tirans.
b, coyers.
C, murs.
c, goussets.
D, poinçons.
d, boule.
E, contre-fiches.
e, montans.
F, grand entrait.
f, petit entrait.
G, arbalêtriers.
g, arcs-boutans.
H, pannes de long pan.
h, pannes de brisis.
I, tasseaux.
K, chantignoles.
k, chassis.
L, faîte.
l, chassis.
M, sablieres.
m, potelets.
N, liens.
n, solives.
O double, grands esseliers.
O, petits esseliers.
P, jambettes.
p, poteaux d’huisserie.
Q, coyeaux.
q, linteaux ceintrés.
R, jambes de force.
r, appuis.
S, soûfaîte.
s, consoles.
T, solives de planchers.
V, entretoises des chevrons.
X, blochets.
Y, entretoises des sablieres.
y, supports.
Z, liernes.
&, liens en croix de S. André.
Des lucarnes.
105. Lucarne faîtiere composée de montans A, appuis ou sablieres B, linteaux ceintrés C, poinçon D, & chevrons E.
106. Lucarne flammande composée de montans A, appuis ou sablieres B, linteau C, & fronton E.
107. Lucarne à la capucine, composée de montans A, appuis ou sablieres B, linteau C, poinçon D, arestiers E, & chevrons F.
108. Lucarne demoiselle, composée de montans A, appuis B, linteau C, & pieces de bois en contre-vent D.
109. Œil de bœuf circulaire, composé de deux montans A, appuis ou sablieres B, linteau courbe C, & morceau de plate-forme découpé D.
110. Œil de bœuf surbaissé, composé de montans A, appuis ou sablieres B, & linteau courbe C. V. l’art. Lucarne.

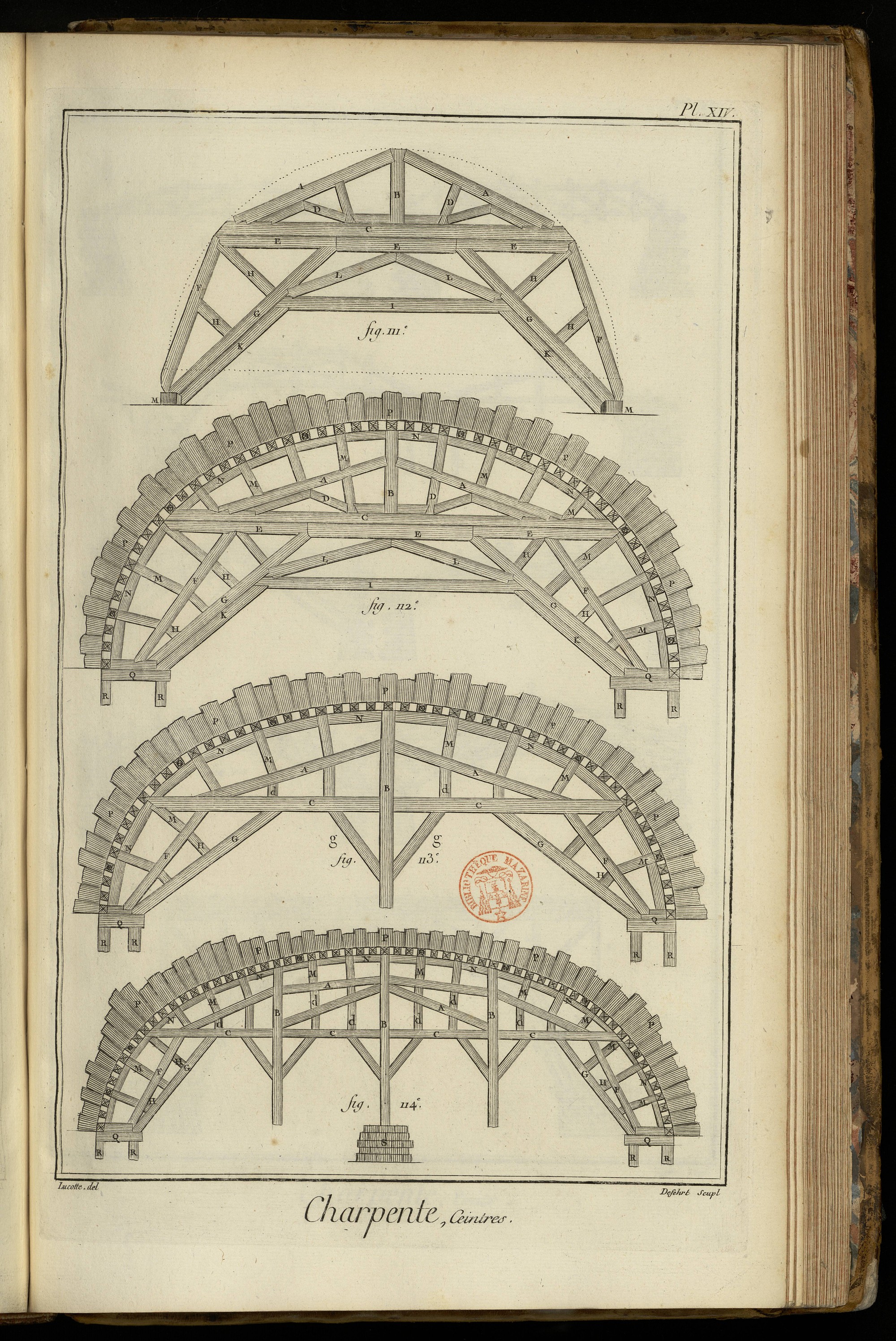

PLANCHE XIV.
Des ceintres de charpente pour des voûtes ou arcades.
111. Ceintre de charpente, qui a servi à bâtir la voûte de l’église de S. Pierre de Rome.
112. Ceintre de charpente surbaissé, destiné à l’édification d’une voûte ou arcade.
113. Ceintre de charpente plus surbaissé & différent du précédent.
114. Autre ceintre de charpente pour une voûte ou arcade très-large & des plus surbaissées.
Ces ceintres sont composés de différentes pieces de bois ci-dessous nommées.
A, chevrons de ferme.
B, poinçon.
C, entrait.
D, liens en contre-fiches.
d, liens en supports.
E, semelles.
F, jambes de force.
G, grandes contre-fiches.
g, petites contre-fiches.
H, liens.
I, sous-entrait.
K, sous-contre-fiches.
L, liens en chevrons de ferme.
M, liens ou supports.
N, chevrons courbes.
O, piece de bois en longueur, portant les voussoirs.
P, voussoirs.
Q, pieces de bois horisontales portant la charpente.
R, pieux.
S, petite pile de maçonnerie. Voyez l’article Voûte.

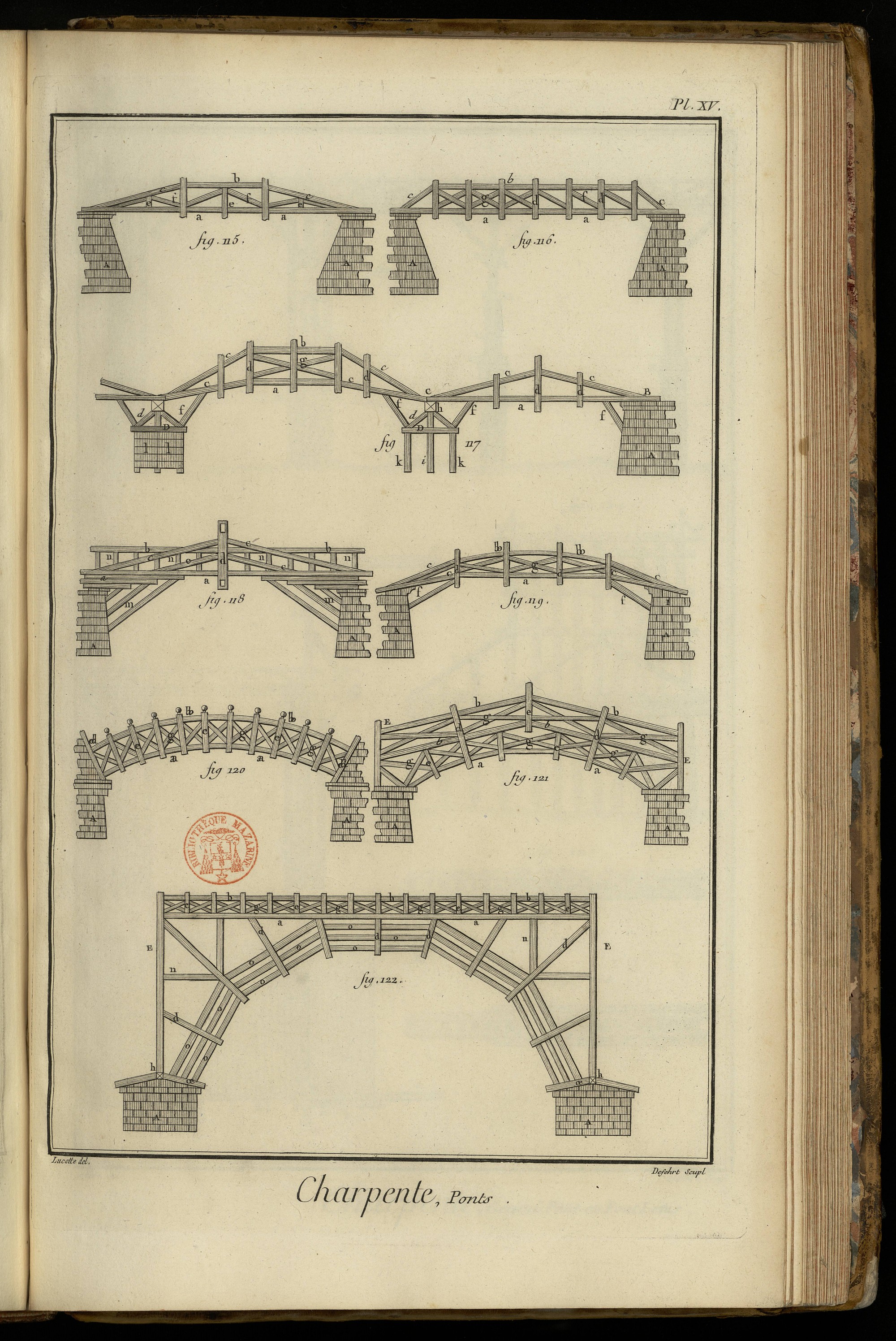

PLANCHE XV.
Des ponts de bois.
Fig. 115. Pont d’environ seize à dix-sept toises d’ouverture d’arche, de l’invention de Palladio.
116. Pont exécuté à Nerva en Suede.
117. Pont exécuté sur la riviere de Saône à Lyon, ayant trois arches, une de quinze toises d’ouverture, & les deux autres chacune de douze.
118. Pont d’environ dix toises d’ouverture entre deux piles.
119. Pont d’environ six à sept toises de largeur entre deux piles.
120. Pont en arc surbaissé.
121. Pont en arc surbaissé d’environ six à sept toises d’ouverture.
122. Pont avec arc en forme de pan coupé, d’environ vingt-cinq toises de largeur sur douze d’élévation.
Tous ces ponts sont composés des pieces ci-dessous nommées.
A, piles de maçonnerie.
a, sommiers inférieurs droits.
a double, sommiers inférieurs courbes.
a, sommiers de palées.
oe, sommiers faisant l’office de coussinets.
B, côté de travée, appuyé sur une pile de maçonnerie.
b, sommiers supérieurs droits.
b double, sommiers supérieurs courbes.
b, sommiers intermédiaires.
C, côté de travée, appuyé sur une palée.
c, sommiers contre-butans.
d, moises.
d double, contre-fiches de culées.
d, contre-fiches de palées.
E, grand poinçon.
e, petits poinçons.
f, contre-fiches.
g, croix de saint André.
h, poutres.
i, k, files de pieux.
l, plates-formes ou madriers.
m, potences.
n, liens.
o, pieces de bois en pan coupé. V. l’art Pont de bois.

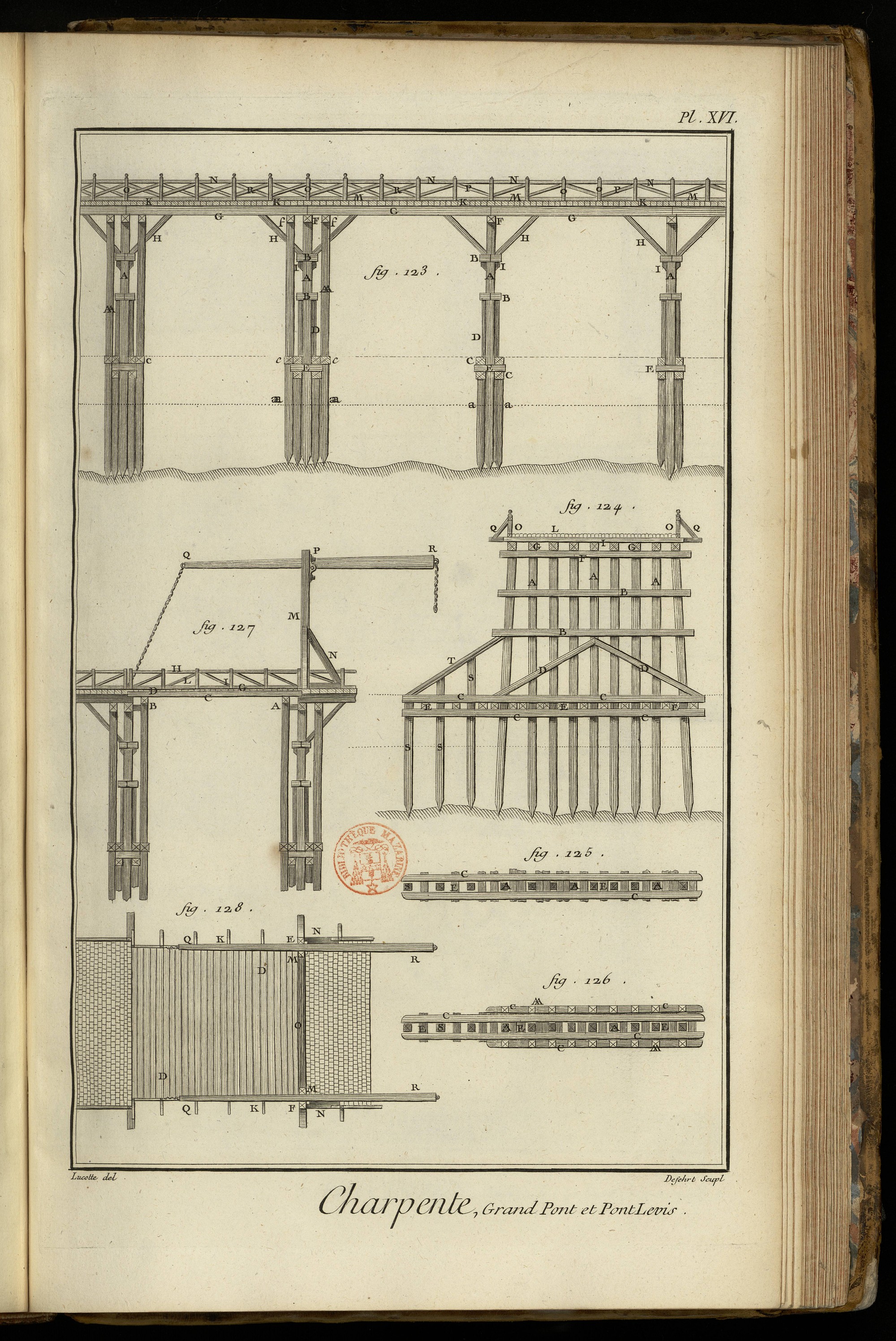

PLANCHE XVI.
Fig. 123. Elévation d’un grand pont.
124. Elévation de la pile d’un grand pont à plusieurs arches très-solides, composée des pieces ci-dessous nommées.
A, grands pieux.
A double, pieces de bois debout. a, petits pieux.
a double, petits contre-pieux.
B, C, moises horisontales.
c, contre-moises.
D, moises inclinées.
E, calles.
F, petites poutres.
f, autres petites poutres.
G, grosses poutres.
H, contre-fiches.
I, tasseaux.
K, plates-formes, madriers ou solives de brin.
L, pavé.
M, sommiers inférieurs.
N, sommiers supérieurs.
O, poinçons.
P, contre-fiches contre-butantes.
Q, liens.
R, croix de S. André.
S, pieux d’avant-bec.
T, brise-glace.
125. & 126. Plans des fig. 123. & 124.
127. & 128. Elévation & plan d’un pont-levis à deux fleches.
A & B, piles.
C, poutrelles.
D, madriers, plates-formes ou solives de brin.
E & F, extrémités du pont.
G, sommiers inférieurs.
H, sommiers supérieurs.
I, poinçons.
K, contre-fiches.
L, liens.
M, montans.
N, liens en contre-fiches.
O, linteau.
P, Q, R, fleches. Voyez l’art. pont-levis.

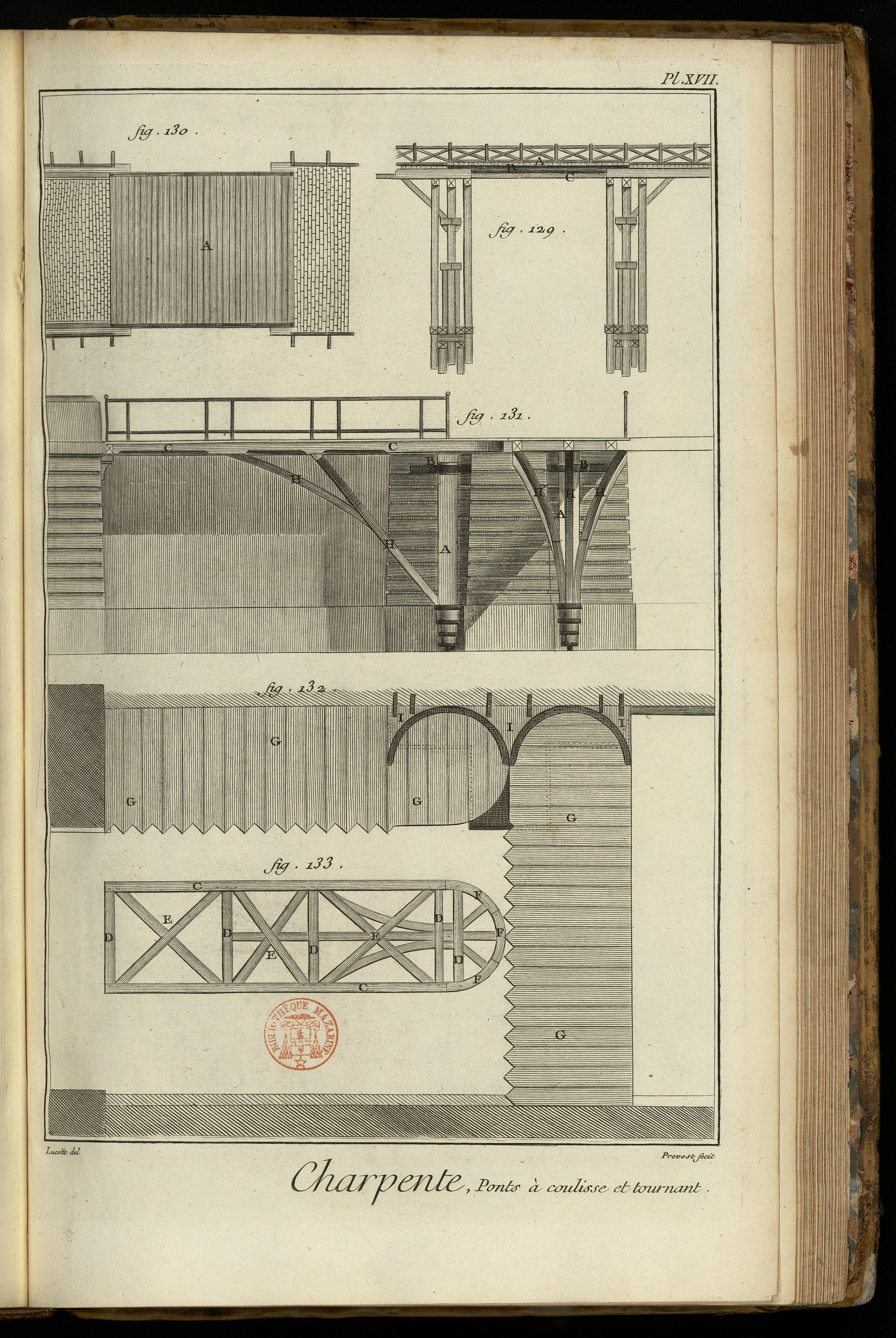

PLANCHE XVII.
Fig. 129. & 130. Elévation & plan d’un pont à coulisse.
A, plancher.
B, poutres.
C, poutrelles.
131. 132. & 133. Elévation, plan & chassis d’un pont tournant.
A, arbre.
B, colliers de fer.
C, longrines.
D, traversines.
E, croix de S. André.
F, pieces de bois courbes.
G, madriers ou plates-formes.
H, pieces de bois à potence.
I, chassis de bois à charniere. V. l’art. Pont à coulisses.

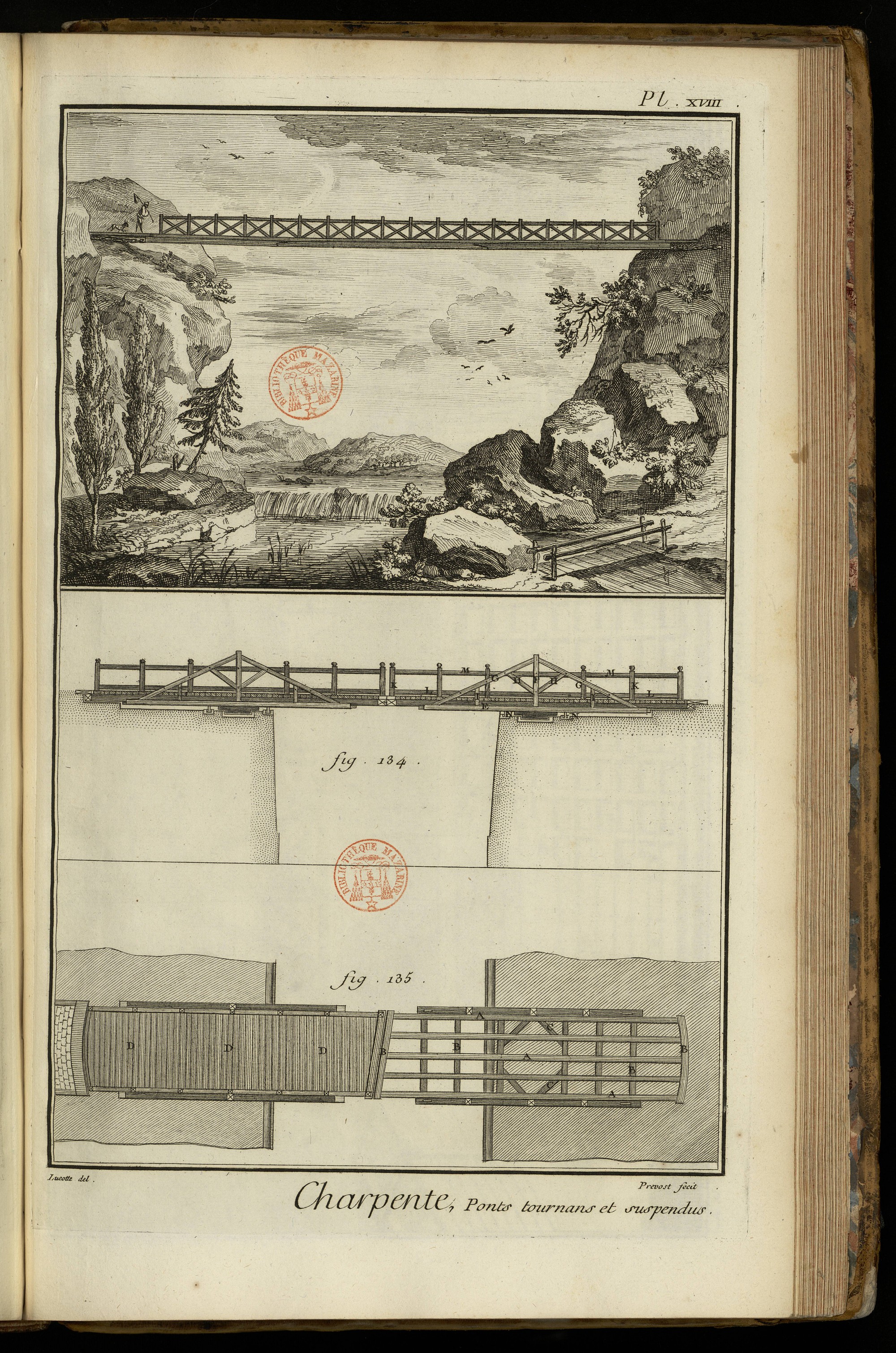

PLANCHE XVIII.
134. & 135. Elévation & plan d’un autre pont tournant.
A, longrines.
B, traversines.
C, coyers.
D, madriers ou plates-formes.
E, tirans.
F, poinçons de ferme.
G, arbalêtriers.
H, contre-fiches.
I, jambes de force.
K, poinçon d’appui.
L, sommiers inférieurs.
M, sommiers supérieurs.
N, poulies. Voyez l’art. pont tournant.
Le haut de cette Planche représente un pont suspendu entre deux montagnes.
PLANCHE XIX.
Cette Planche représente la maniere dont on s’est toujours servi jusqu’à présent pour piloter.
A & B, files de pieux du bàtardeau.
C, madriers posés de champ.
D, intervalle rempli de terre grasse.
E, moises.
F, files de pieux de la pile.
G, mouton.
H, longrines.
I, traversines.
K, plates-formes.
PLANCHE XX.

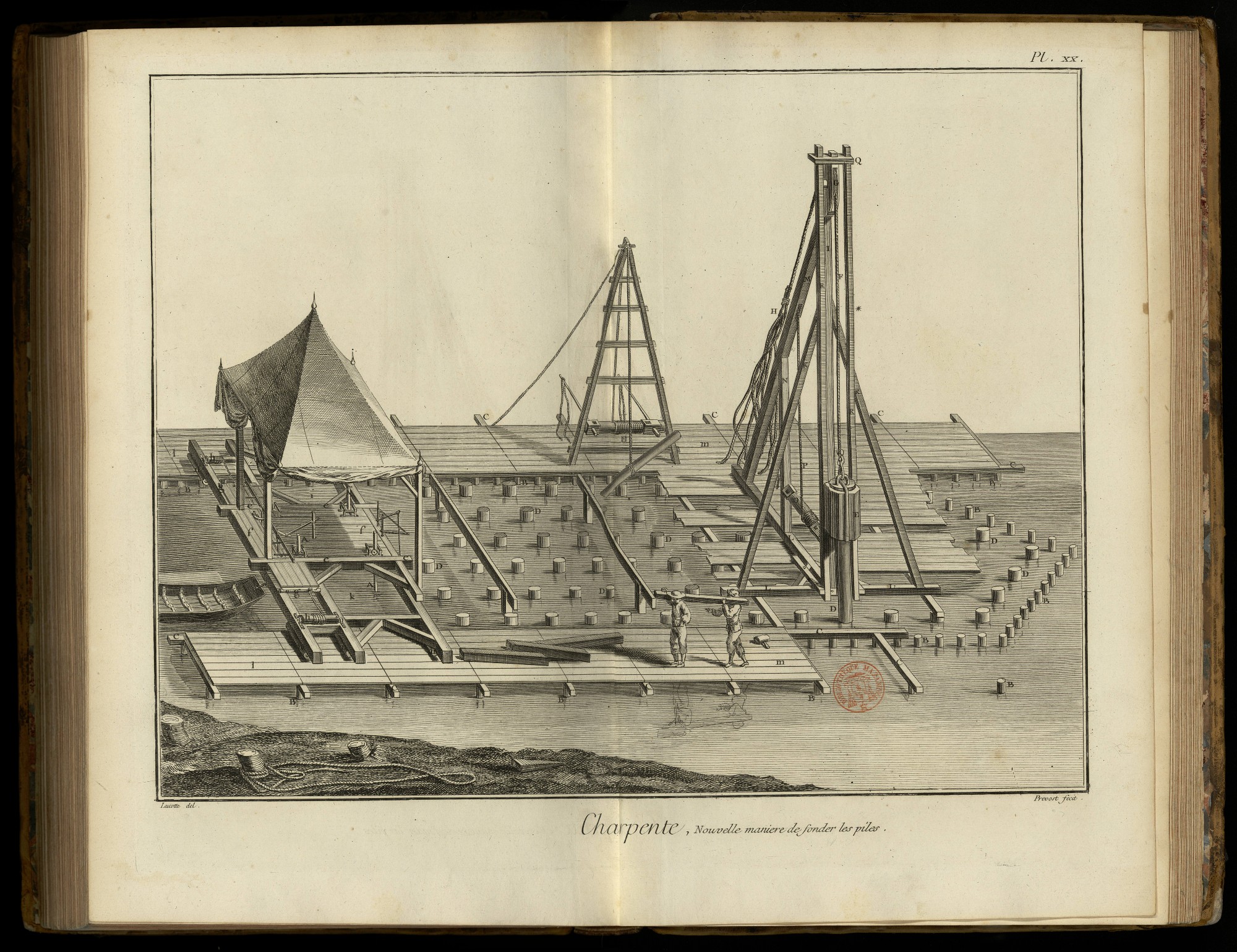

Cette Planche représente la nouvelle maniere de piloter.
A, barres de fer tenant la scie suspendue.
B, files de pieux de l’échaffaudage.
C, pieces de bois horisontales.
D, files de pieux de la pile.
- , assemblage du mouton.
E, mouton.
F, cable.
G, poulie.
H, bout du cordage divisé en plusieurs.
I, supports ou montans.
K, contre-fiches.
L, fourchette.
M, supports en contre-fiches.
N, piece debout.
O, treuil.
P, cordage pour remonter le mouton.
Q, chapeau.
R, jumelles.
e, chassis.
f, plates-formes.
g & n, rouleaux.
h, treuil.
i & k, direction.
l & m, autre direction. Voyez l’article Piloter.
PLANCHE XXI.

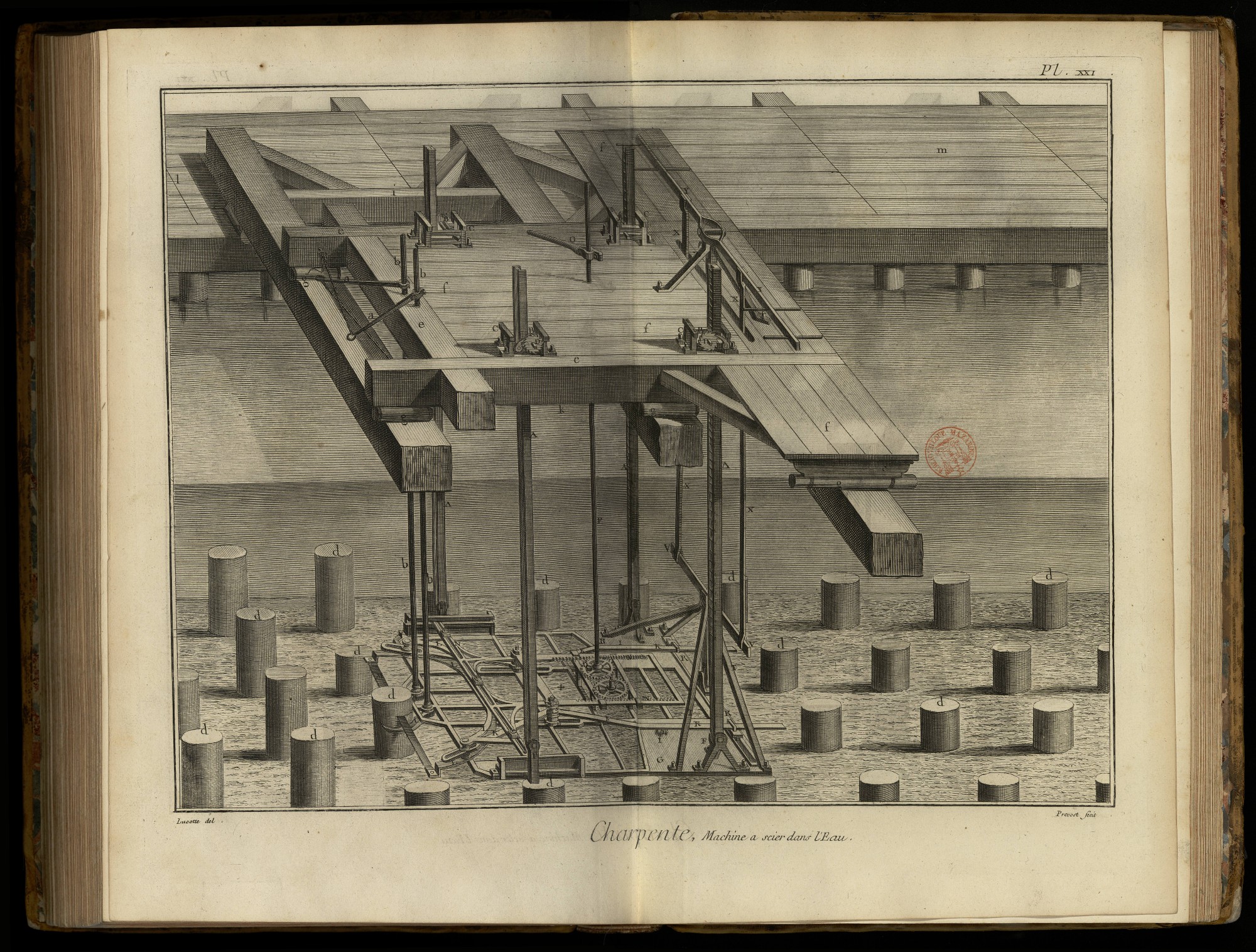

Cette Planche représente une scie à scier des pieux dans le fond des eaux.
+, assemblage de pieces de fer composant la scie.
A, barres de fer tenant la scie suspendue.
B, pignons.
C, petits chassis de fer.
D, petites roues.
E, cliquets.
F, moufles à patte.
G & H, tole ou fer applati.
I, roulettes.
K, branches faisant mouvoir le chassis de la scie.
L, chassis de la scie.
M, scie.
N, Té à deux branches.
O & a, tourne-à-gauche.
P, tige de roue dentée.
Q, roue dentée.
R, coulisse.
S & V, Té à une seule branche.
T, support à quatre branches.
X, tringles ou tirans.
Y, leviers.
Z, trépiés.
b, tige des croissans.
c, croissans.
d, pieux.
e, chassis.
f, plates-formes.
g & n, rouleaux.
i & k, direction.
l & m, autre direction & échaffaud à demeure. Voyez l’art. Scie.

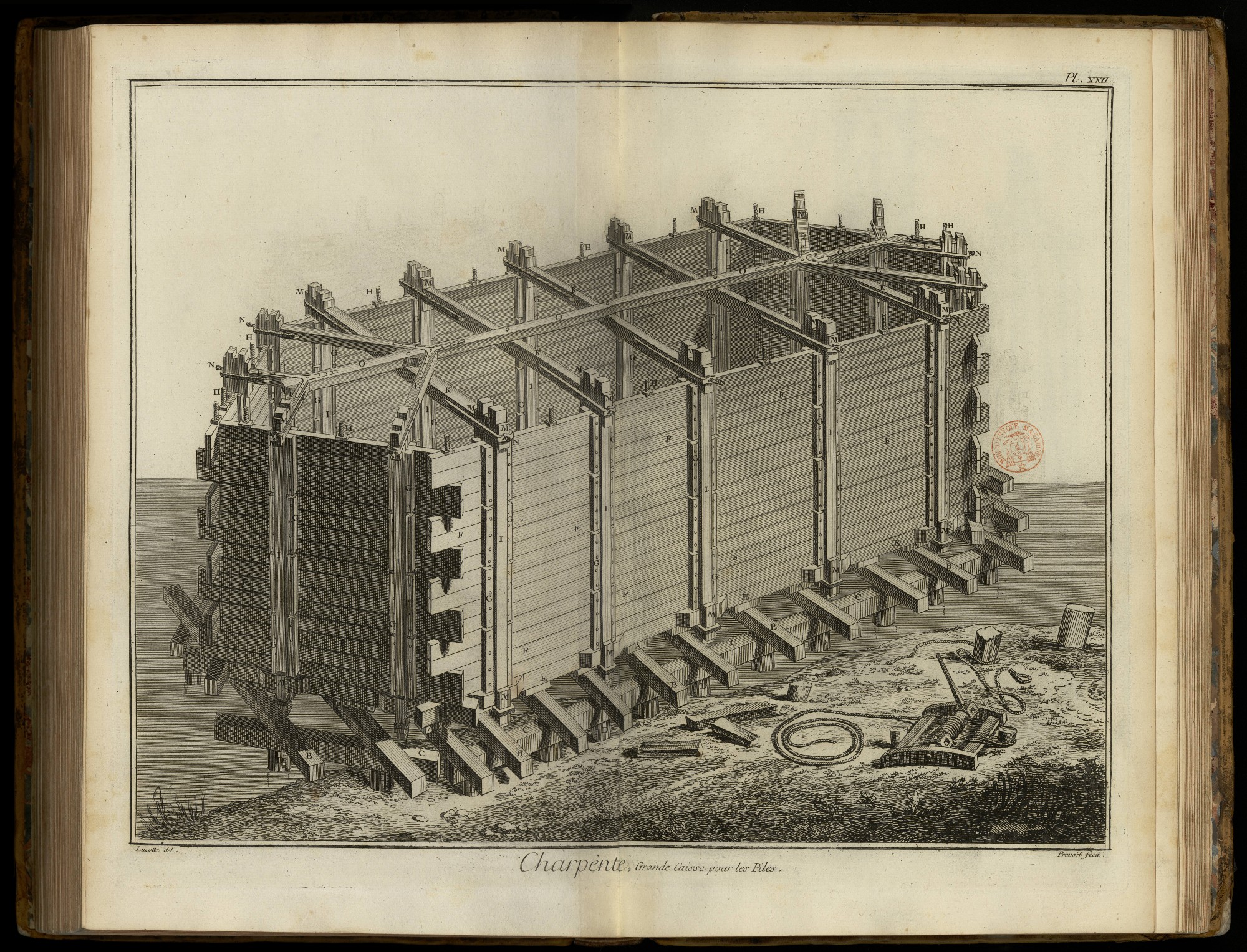

PLANCHE XXII.

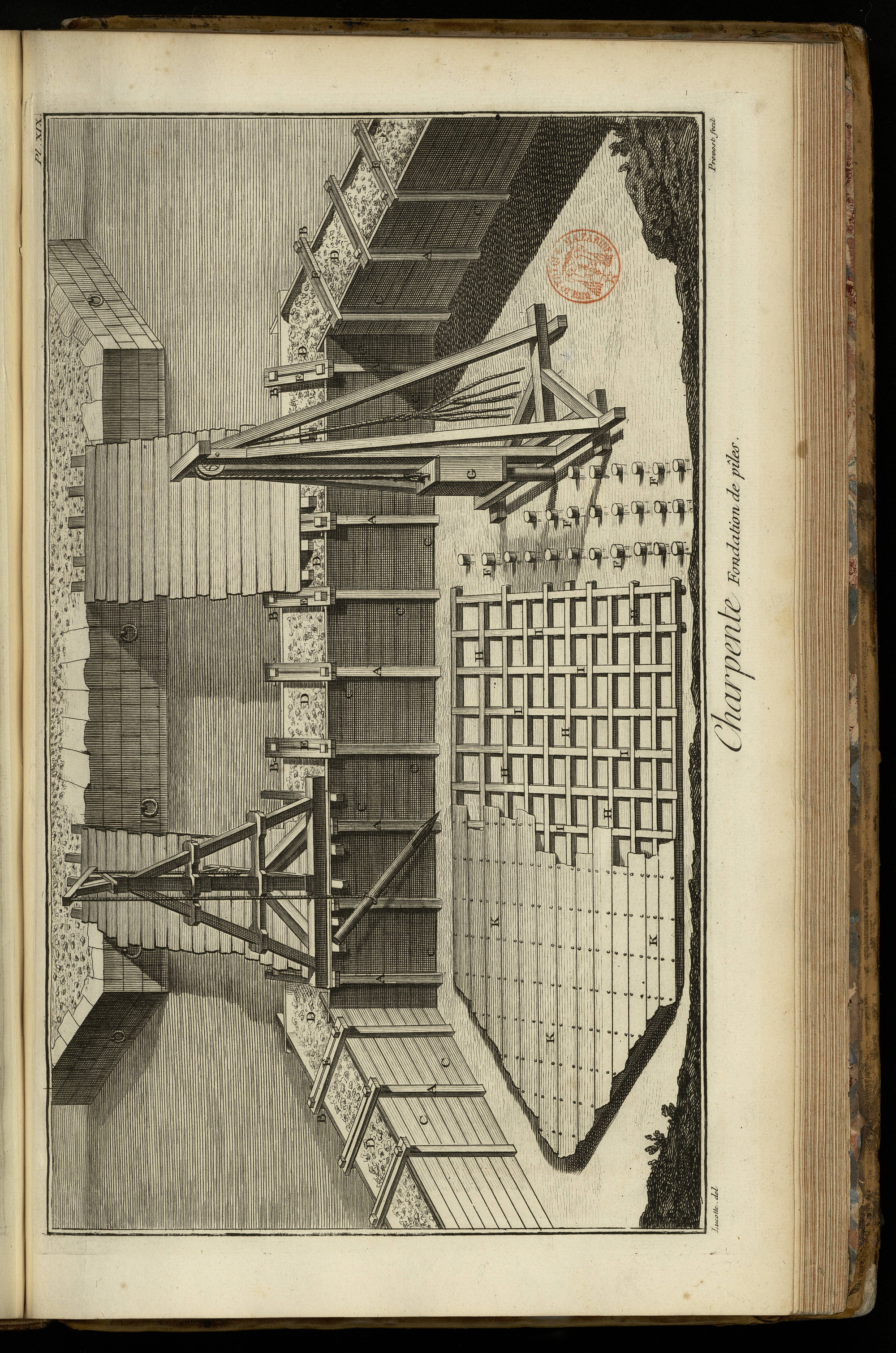

Cette Planche représente une caisse servant à contenir la maçonnerie d’une pile.
A, calles. B & C, pieces de bois servant de chantier.
D, pieux.
E, pieces adhérentes au grillage.
F, madriers.
G, liens.
H, grands boulons à vis.
I, pieces de bois retenant les côtieres.
K & L, moises.
M, calles de moises.
N, vis.
O, longues pieces de bois retenant les moises des extrémités. Voyez l’art. Pile.
PLANCHE XXIII.

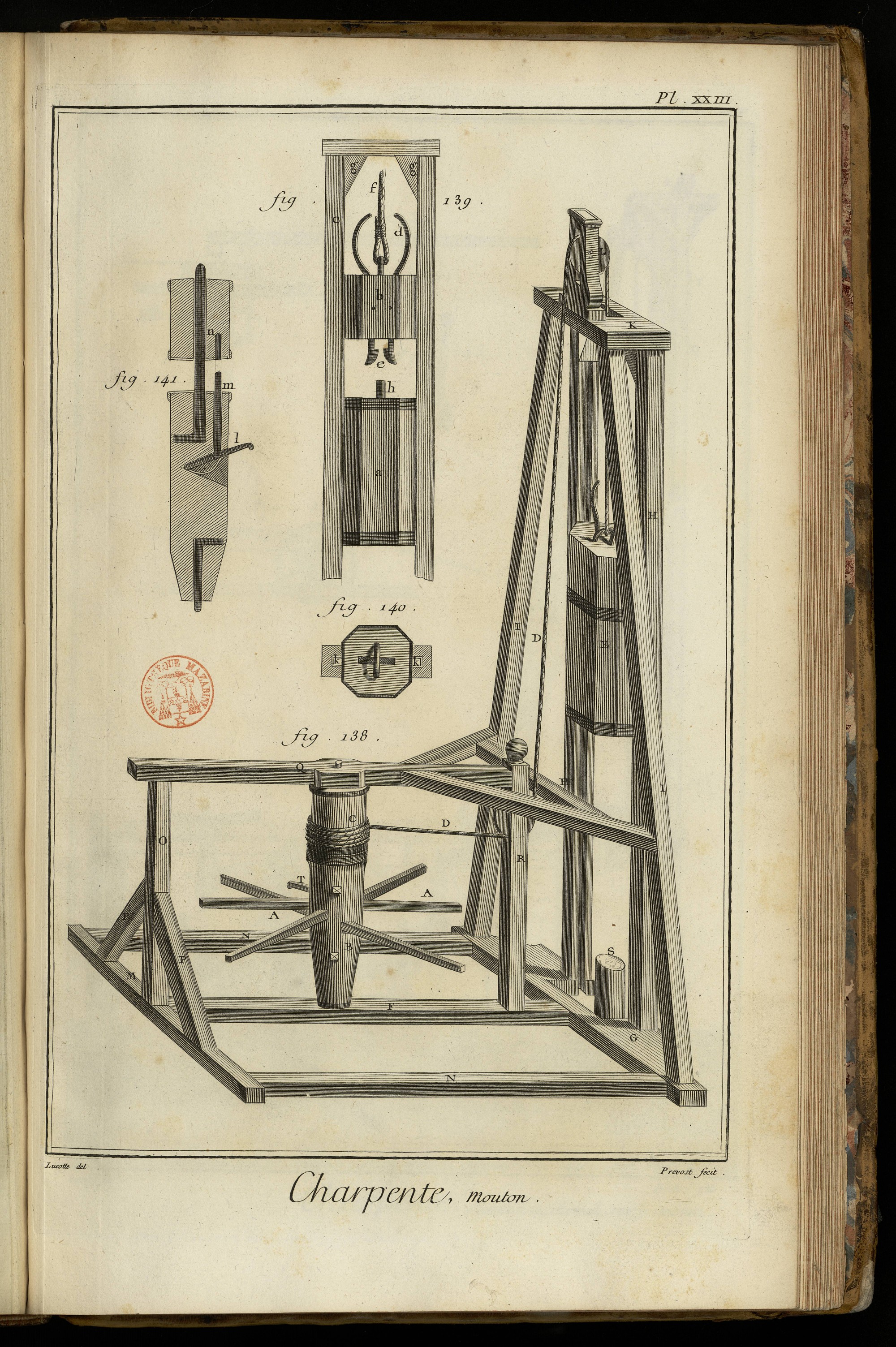

Les fig. 138, 139, 140 & 141 représentent un autre mouton mû par des leviers horisontaux.
Pieces de la fig. 138.
A, leviers horisontaux.
B, arbre.
C, rouleau.
D, cordage.
E, mouton.
F, piece de bois butante
G, plates-formes.
H, jumelles.
I, contre-fiches.
K, chapeau.
L, poulie.
M, piece portant le pivot de l’arbre.
N, entretoises.
O & R, supports.
P, liens.
Q, piece de bois renforcée au milieu.
S, pieux.
T, petits leviers. Voyez l’art. Mouton.
Pieces des fig. 139, 140 & 141.
a, mouton.
b, valet.
c, jumelles.
d, croissant des pinces.
e, crochets des pinces.
f, cordage.
g, tasseaux obliques.
h, crampons du mouton.
k, languettes.
l, petits leviers.
m, grand pêne.
n, cavité du rouleau.

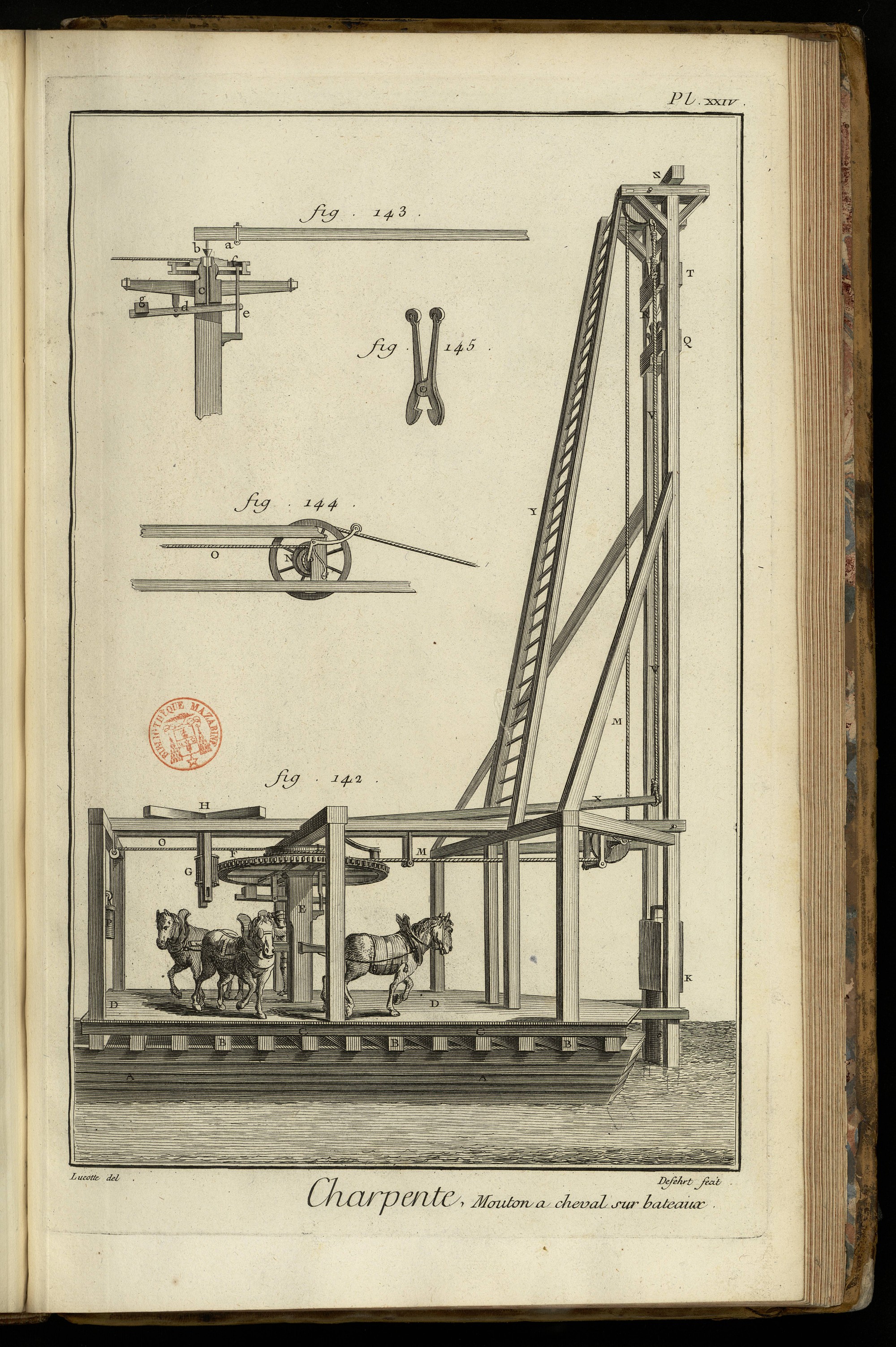

PLANCHE XXIV.
Les fig. 142, 143, 144 & 145 représentent l’élévation perspective & les développemens d’un mouton employé à l’édification du pont de Westminster. Le mot chevron cité ici, se trouve en A aux Pl. IX. X. XI. XII. & XIII. des combles.
A, batteau.
B & C, poutrelles.
D, plancher.
E & c, arbre.
F, rouet.
G, lanterne.
H, volant.
K, bélier.
L & f, tambour.
M, cordage.
N, barrilet spiral.
O, petit cordage du poids.
P, poids.
Q, valet.
R, tassaux inclinés.
S, pieux.
T, contre-valet.
V, cordage de la bascule.
X, bascule ou grand levier.
Y, échelle.
Z, sommet de la machine.
a, charniere de la bascule.
b, tige de fer.
d, bascule.
e, grand pêne.
g, contre-poid.
La fig. 145. représente la pince contenue dans l’épaisseur du valet.

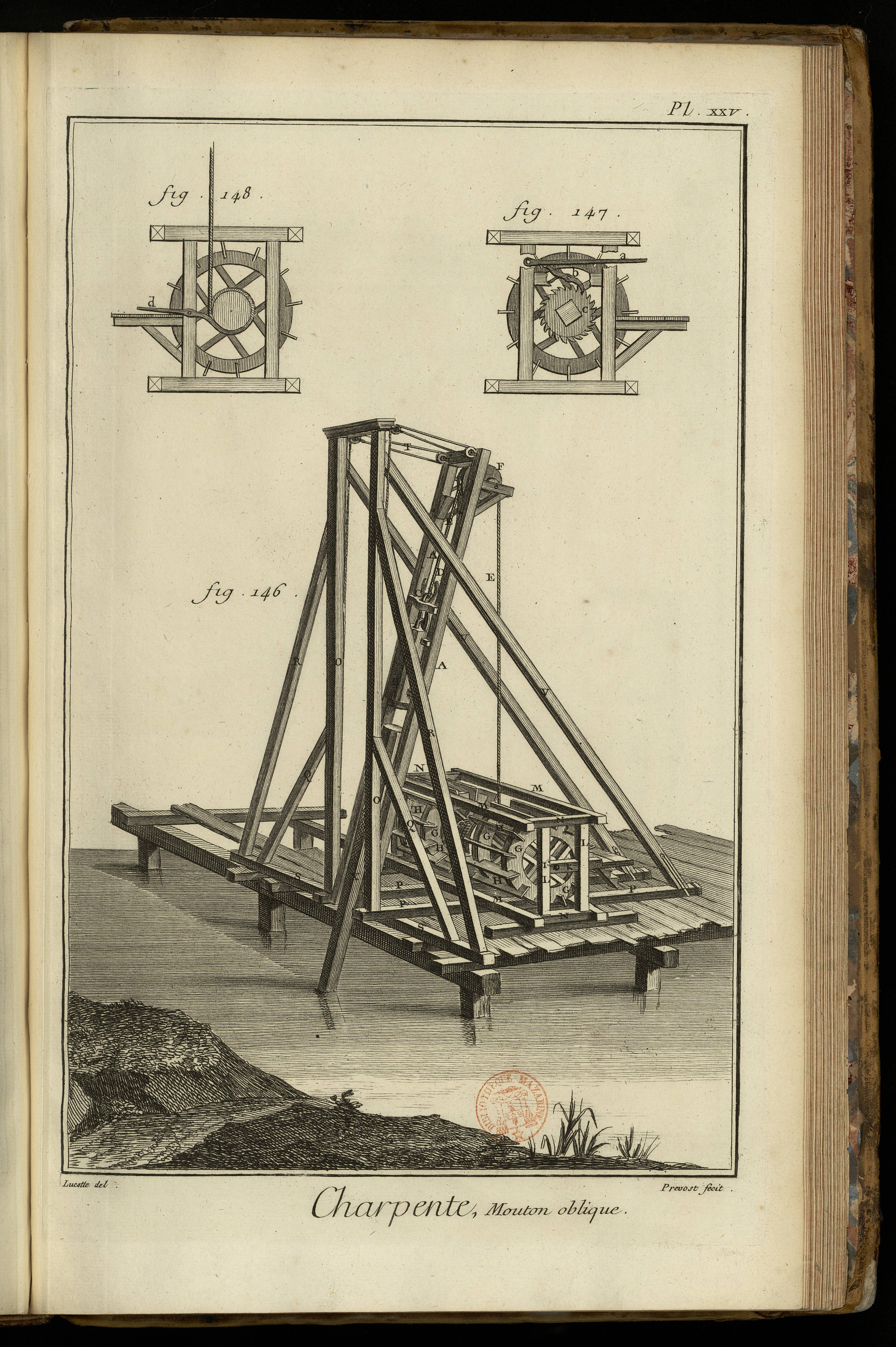

PLANCHE XXV.
La fig. 146. représente l’élévation perspective, & les fig. 147. & 148. les développemens d’un mouton propre à enfoncer des pieux obliquement.
A, jumelles.
B, bélier.
C, valet.
D, pinces.
E, cordage.
F, poulie.
G, roues.
H, planches.
I, tourillons du treuil.
K & N, entretoises.
L, montans.
M & P, sommiers.
O, contre-jumelles.
Q, liens.
R & V, contre-fiches.
S, traverses.
T, petit cordage & poulies.
X, pieux.
a, bascule.
b, cliquet.
c, roue dentée.
d, bascule servant de frein.

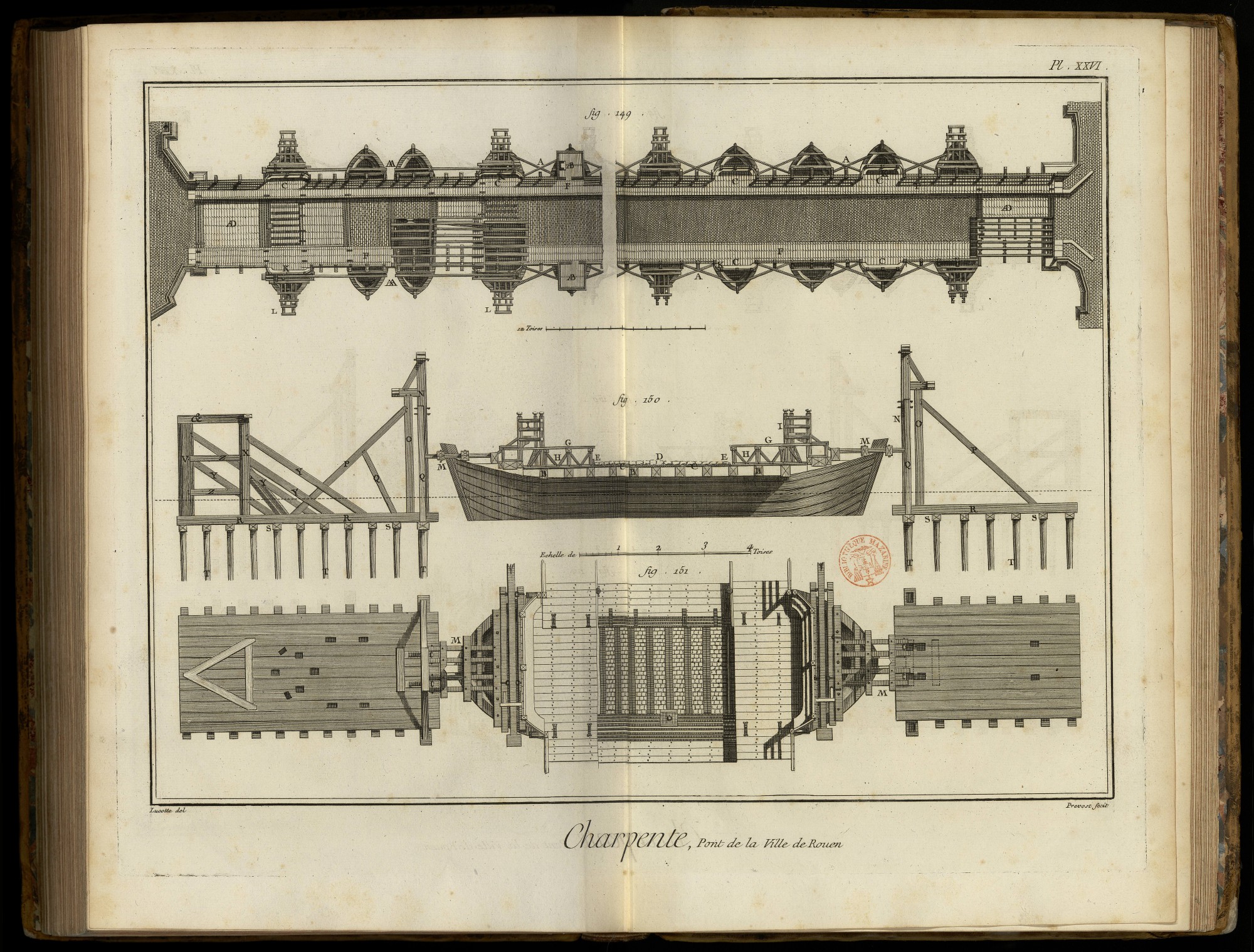

PLANCHES XXVI. & XXVII.

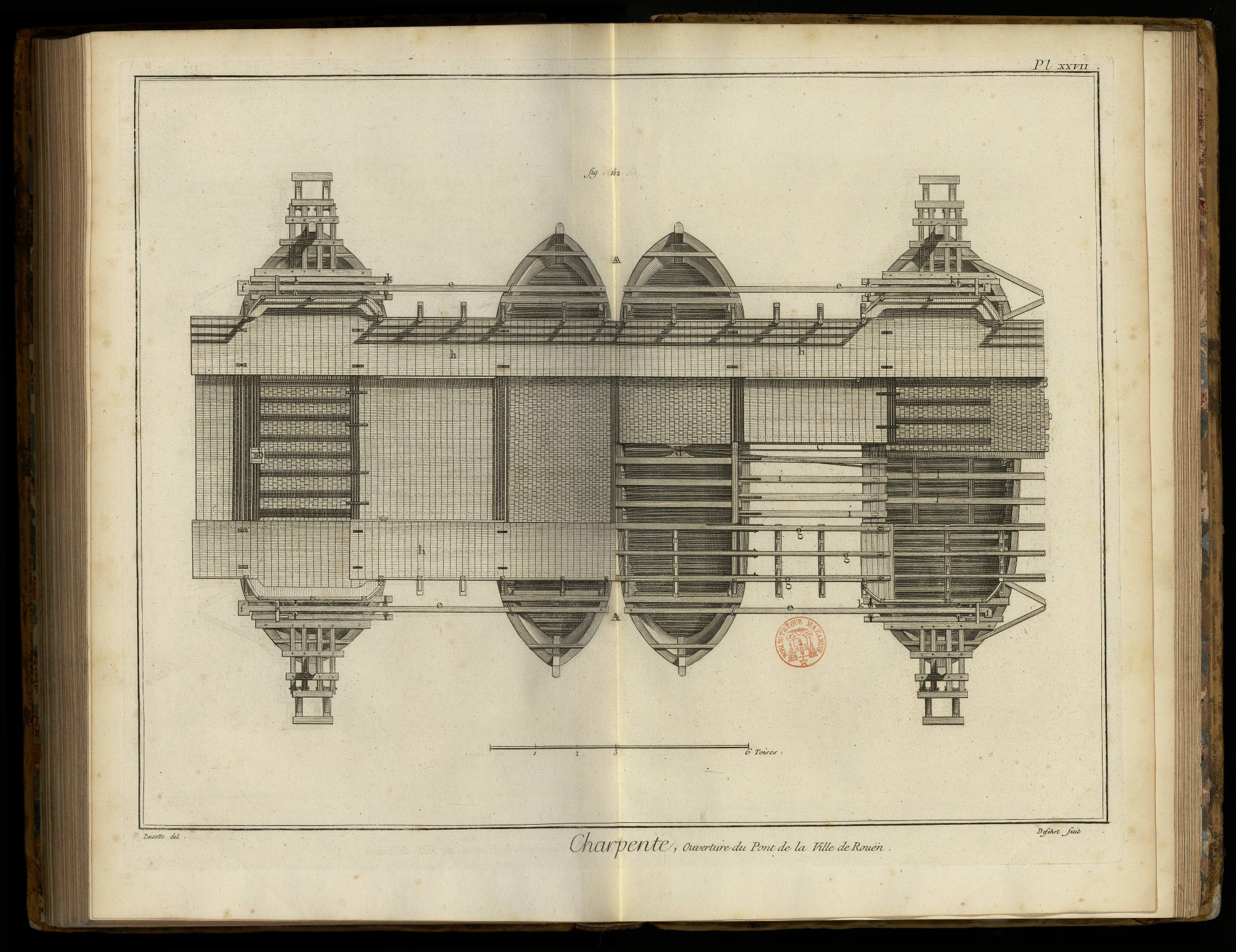

La fig. 149. représente le plan d’un pont de batteaux, élevé à Rouen sur la riviere de Seine; & les fig. 150. 151. & 152. en sont le développement.
A, liens croisés.
B, poutrelles moisées.
C & G, plates-formes.
D, pavé.
E, pieces de bois retenant les bords du pavé.
F & G, trotoir.
H, charpente.
I, balustrade.
K, bancs pour s’asseoir.
L, batteaux retenant les autres.
M, assemblages moisés.
N, jumelles.
O & X, supports.
P, contre-fiches.
Q, liens.
R, plancher.
S, poutrelles.
T, pieux.
V, brise-glace.
Y, liens en contre-fiches.
Z, sommiers.
&, chapeau.
A double, ouverture du pont.
AB, loges des gardes du pont.
AD, chassis de charpente, se levant & s’abaissant.
a, arbre.
b, trape.
c, cable.
d & k, poulie.
e, pieces de bois conductrlces.
f, crochets des pieces de bois conductrices.
g, pieces portant les trotoirs.
i, pieces portant le pavé.
l, pieces sur lesquelles roule le pont. Voyez l’article Pont de batteaux.
Les Planches XXVIII. XXIX. XXX. représentent un pont militaire portatif, de construction prompte & fa- cile, capable de recevoir dix hommes de front, & de soutenir les fardeaux les plus pesans qui suivent une armée. Il est de l’invention de M. Guillotte pere, an. off. des m.

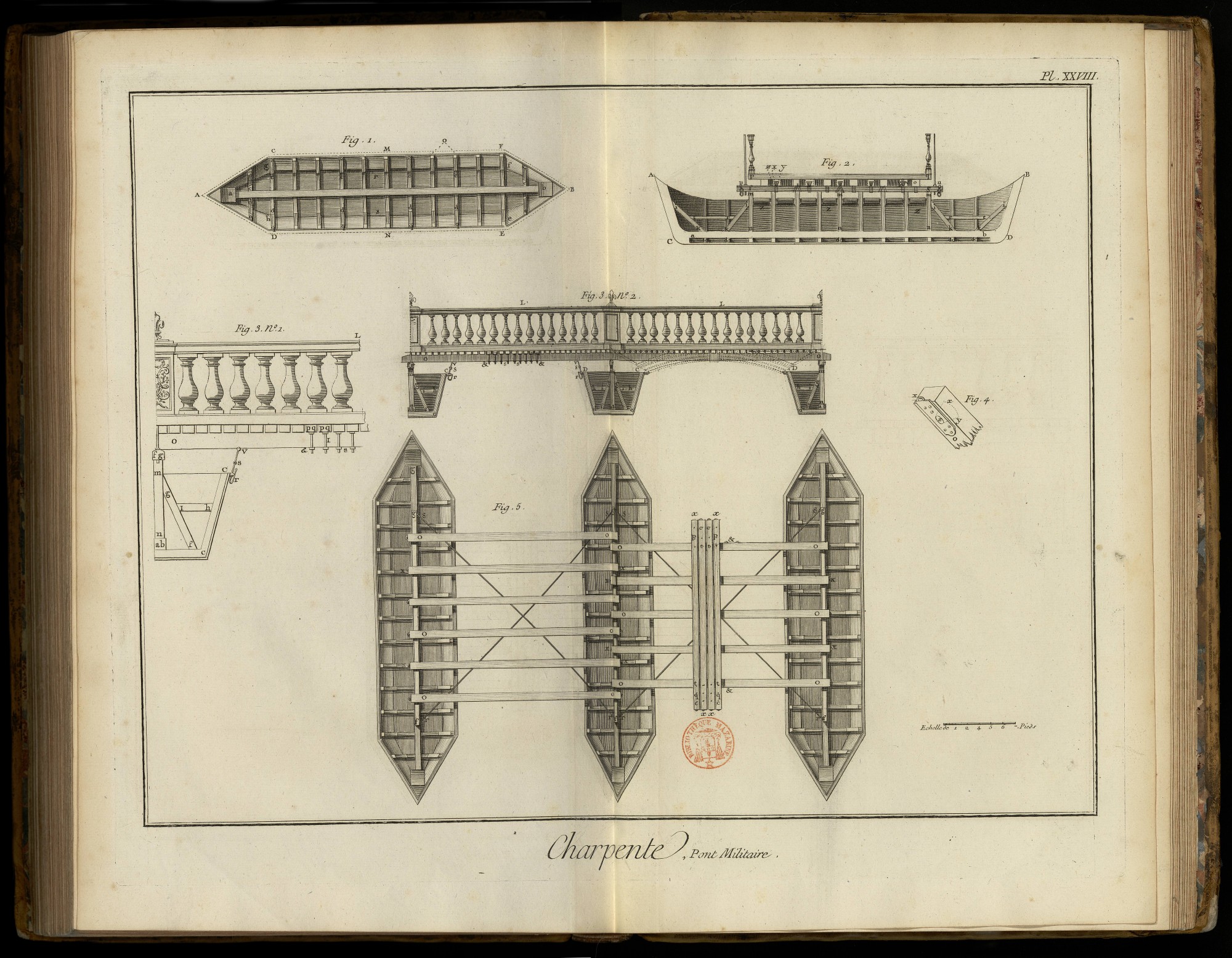

PLANCHE XXVIII.
Fig. 1. Batteau vû par son fond.
2. Coupe verticale d’un batteau, de l’extrémité de la proue à l’extrémité de la poupe, par le milieu sur la longueur.
3. n. 1. & n. 2. n. 2. Partie du pont & coupe verticale d’un batteau par le milieu sur sa largeur, d’un de ses bords à l’autre, perpendiculaire à la coupe verticale de la poupe à la proue sur la longueur. N. 1. Portion de la figure n. 2. vûe plus en grand pour la facilité de la démonstration.
4. Portion d’une des pieces de travée, vûe avec ses ouvertures & sa ferrure.
5. Commencement de la construction du pont.

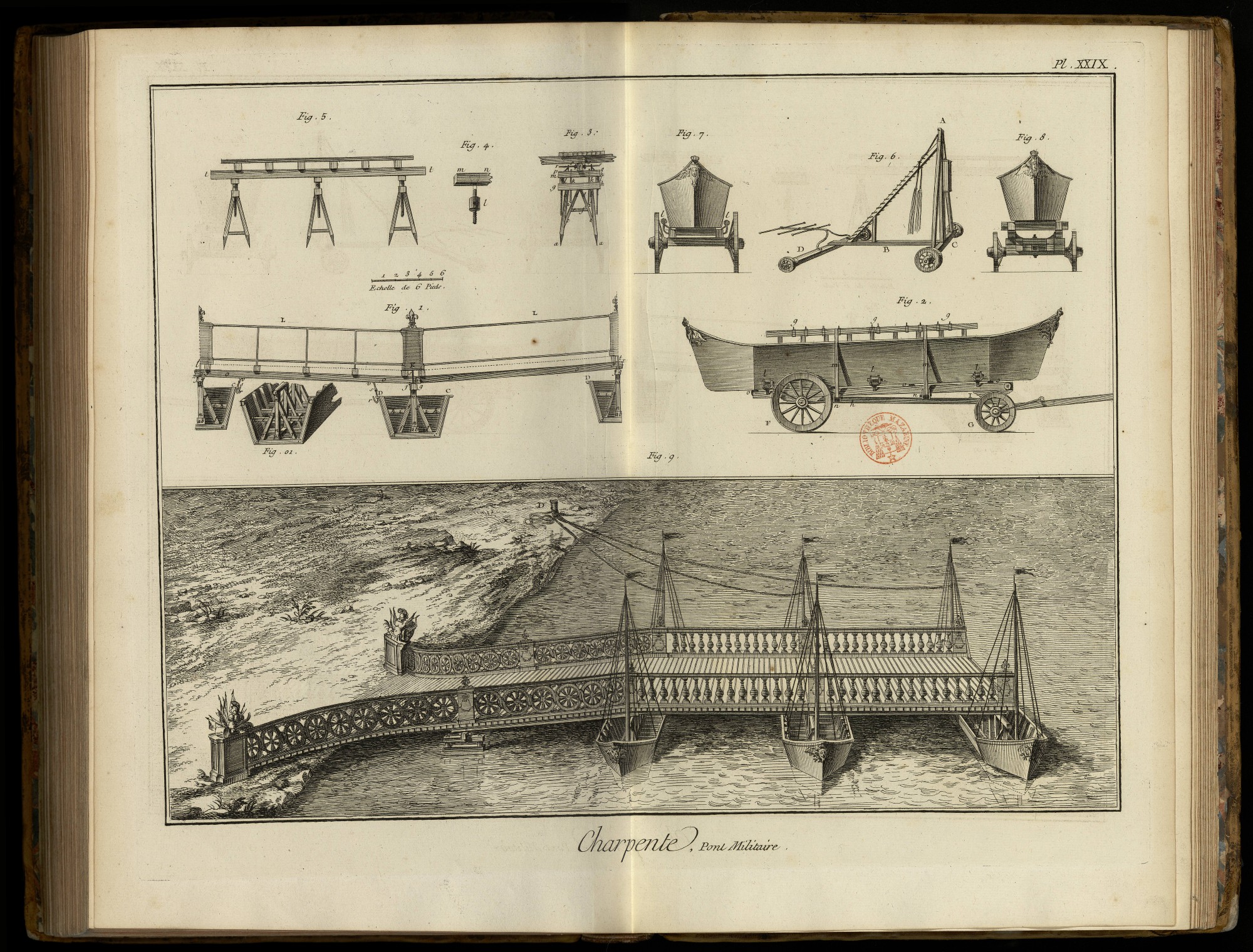

PLANCHE XXIX.
Fig. 1. Partie du pont, avec une coupe verticale de plusieurs batteaux sur leur largeur.
2. Batteau chargé sur la voiture de transport.
3. Treteau.
4. Petit détail d’une partie principale du treteau.
5. Autre partie du treteau vû sous une autre face.
6. Mouton à l’usage de la machine.
7. Vûe de la voiture à porter le batteau, avec son batteau chargé.
8. Autre vûe de la même voiture avec son batteau chargé.
9. Le pont entier jetté & construit.
10. Charpente & assemblage intérieure du batteau.

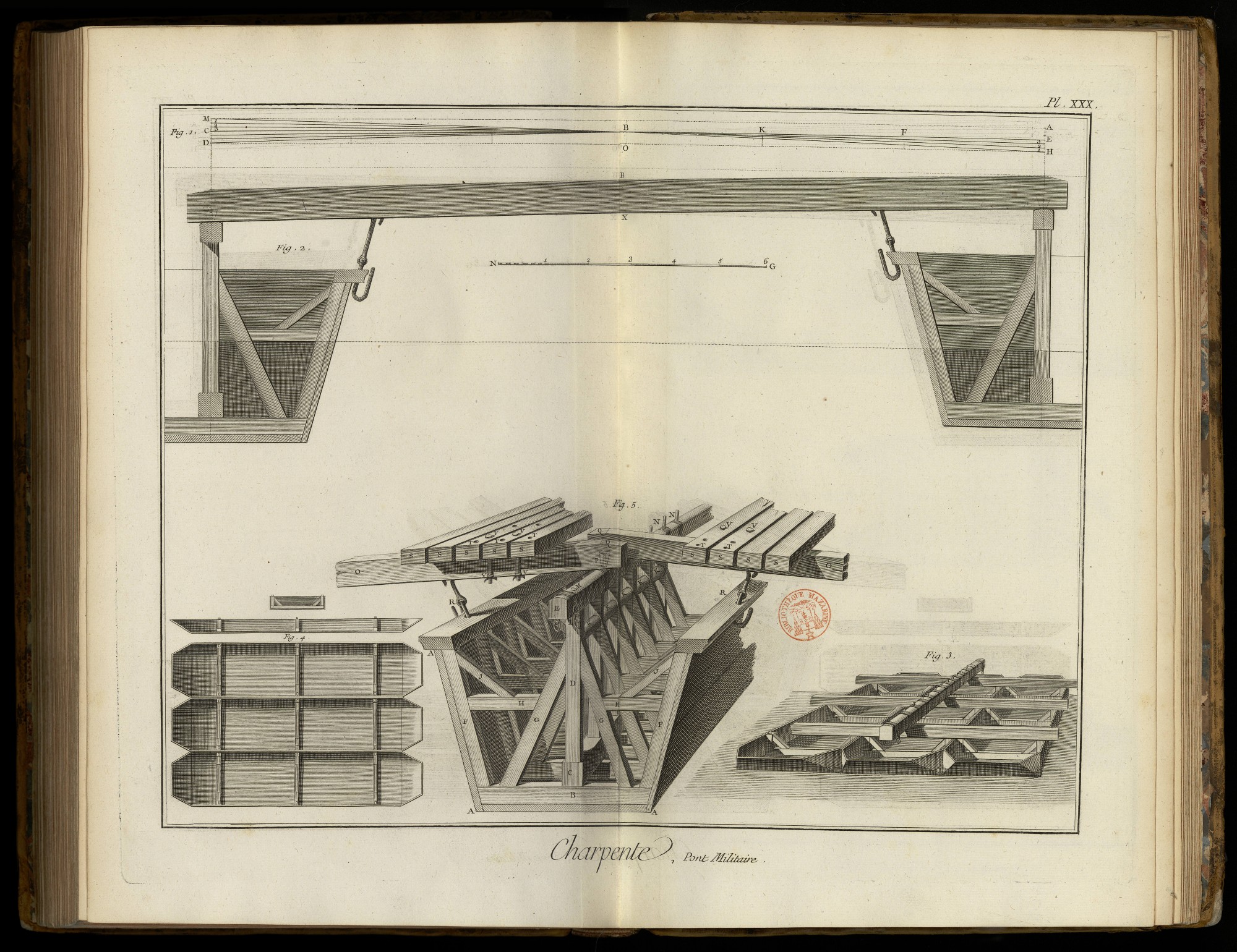

PLANCHE XXX.
Fig. 1. Relative à un objection sur les enfoncemens des batteaux chargés, & à la réponse à cette difficulté.
2. Suite de la même difficulté & de la même réponse.
3. Vûe d’un batteau qu’on peut substituer au treteau.
4. Autre vûe du même batteau.
5. Cette figure est relative à la construction de la machine & à tout son méchanisme. Voyez l’art. Pont militaire.
Pieces principales du pont militaire.
A B D E C F, batteau, fig. 1. Pl. XXVIII.
c o, o o, &c. d q, d q, &c. montans.
c d, c d, c d, &c. traverses.
a, b, sommier inférieur, fig. 1. & 2. Pl. XXVIII.
A C, B D, la poupe & la proue.
m n, supports, fig. 2.
f g, f g, arcboutans, fig. 3. n. 1. & n. 2.
h i, h i, autres arcboutans, fig. 3.
i k, i k, autres arcboutans, fig. 2.
r t, r t, autres arcboutans, fig. 2.
z, z, z, &c. rouleaux.
f, g, sommier supérieur, fig. 2.
g, g, g, &c. goujons de fer, Pl. XXIX. fig. 2.
u, bouts de chaîne partans d’une embrassure de fer, Pl. XXVIII. fig. 2.
r s, r s, barres de fer, Pl. XXVIII. fig. 5.
o, o, o, o, &c. madriers, Pl. XXVIII. fig. 5.
x y z, ouverture conique, Pl. XXIX. fig. 1.
X, X, X, &c. pitons, Pl. XXVIII. fig. 4. & 5.
r, S, V, attaches de fer, Pl. XXVIII. fig. 3.
p, q, madriers avec pitons, fig. 5. Pl. XXVIII.
I, I, boulons de fer, Pl. XXVIII. fig. 3.
K, pilastres, Pl. XXVIII. fig. 3. n. 2. avec un chassis de fer, Pl. XXIX. fig. 1.
s, barre de fer d’un pilastre, Pl. XXIX. fig. 1.
L, L, L, L, balustrades, Pl. XXVIII. & XXIX. fig. 3. & 1.
L, balustres, même Pl. & même fig.
a a p q, treteaux, Pl. XXIX. fig. 3.
a b, a b, piés du treteau.
c d, c d, arcboutans des piés.
e f, arcboutans de ces arcboutans.
g h, sommier inférieur du treteau.
i k, i k, barres de fer appartenantes au treteau.
m n, sommier supérieur du treteau, avec son trou conique.
l, l, vis de bois.
r s, r s, vis de fer.
A, D, B, C, mouton, Pl. XXIX. fig. 6.
Pl. XXIX. fig. 2. chariot.
l, l, l, fig. 2. & 7. Pl. XXIX. crics à dents de loup.
m m, Pl. XXIX. fig. 2. courroies. n n, cries à dents de loup. o, o, o, rouleaux.
O O, Pl. XXVIII. fig. 5. travée.
Pl. XXIX. le pont proposé à construire.
Pl. XXX. fig. 1. mesure des enfoncemens produits sur la chaussée du pont par un poids de 8000 liv.

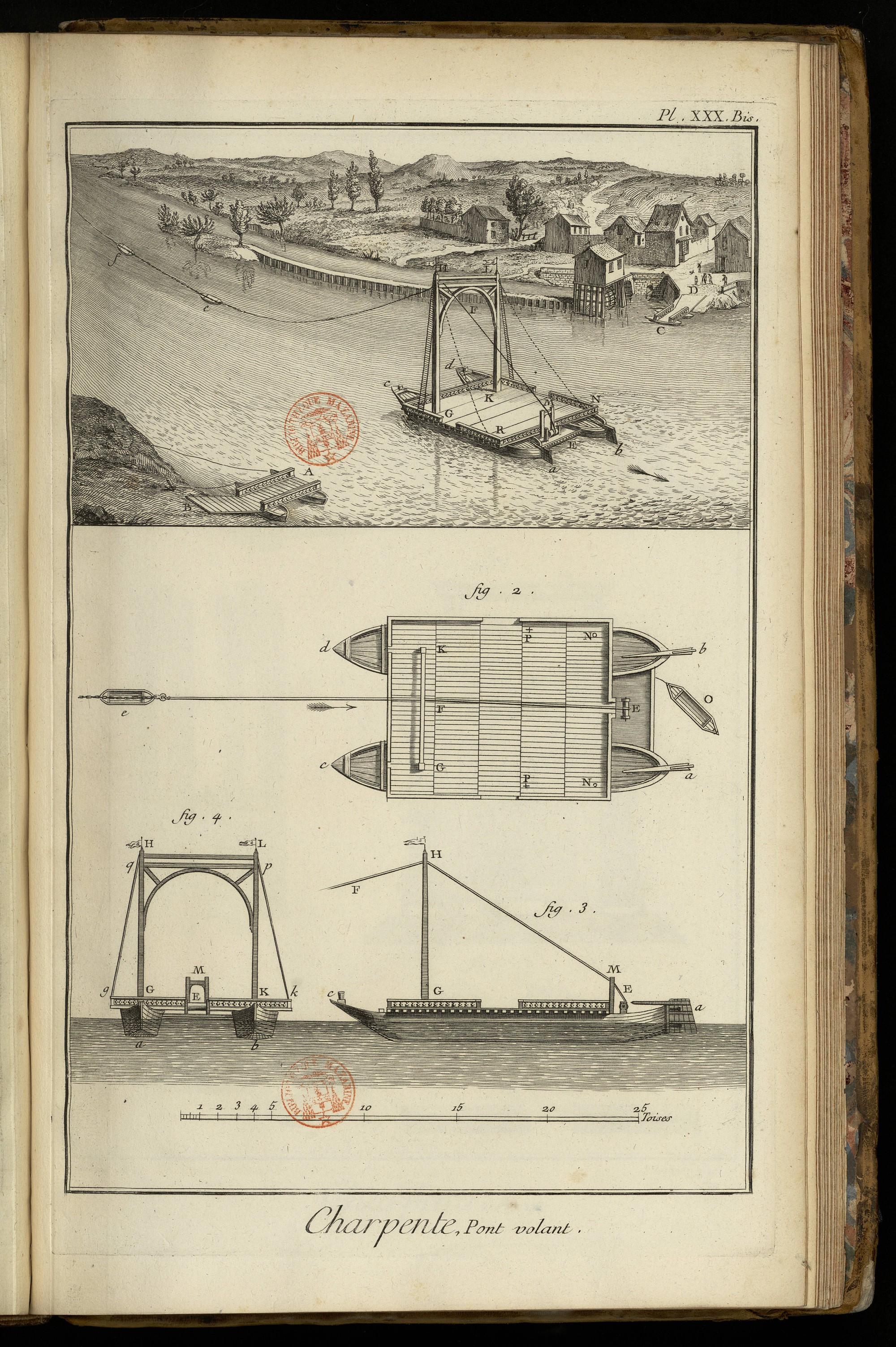

PLANCHE XXX. bis.
Pont volant.
Le haut de la Planche ou la vignette représente le cours d’une riviere, les deux rives.
a c b d, deux longs batteaux qui forment le pont volant.
G H K L, deux mâts joints par le haut, au moyen de deux traverses & une arcade ceintrée, & tenus verticalement par deux échelles de corde & deux chaînes L N, H R.
M, chevalet sur lequel passe la corde M F e f, qui retient le pont contre le courant.
E, le treuil sur lequel le cable ou la corde M F e f s’enroule.
a b, les gouvernails.
A B & C D, deux portions de ponts de batteaux adhérens au rivage où le pont volant va se rendre.
e, f, chaînes tendues sur deux battelets; ces battelets sont au nombre de cinq à six, à quarante toises les uns des autres. Le premier est fixé par des ancres au milieu du lit de la riviere.
2. Le plan du pont.
a c, b d, les deux batteaux qui le portent.
K, G, les deux mâts.
K G, la traverse supérieure sous laquelle le cable passe.
E, le treuil sur lequel le cable se dévide.
a b, gouvernails.
O, chaloupe.
e, un des six batteaux qui portent la chaîne.
N N, pompe à vuider le pont.
P, P, cabestans.
3. Elévation latérale du pont.
a c, un des batteaux.
a, gouvernail.
E, treuil.
M, petit chevalet.
G H, un des mâts.
E M H F, le cable.
On voit la balustrade qui est sous le pont.
4. Elévation du pont vû du côté d’aval.
a, b, les batteaux.
G H, K L, les deux mâts.
L H. traverse supérieure.
p q, traverse inférieure, sur laquelle le cable passe & peut glisser. Cette traverse est graissée.
p k, q g, échelles de corde qui aboutissent au haut des mâts.
M, petit chevalet au-devant duquel on voit le treuil E. Voyez l’article Pont volant.

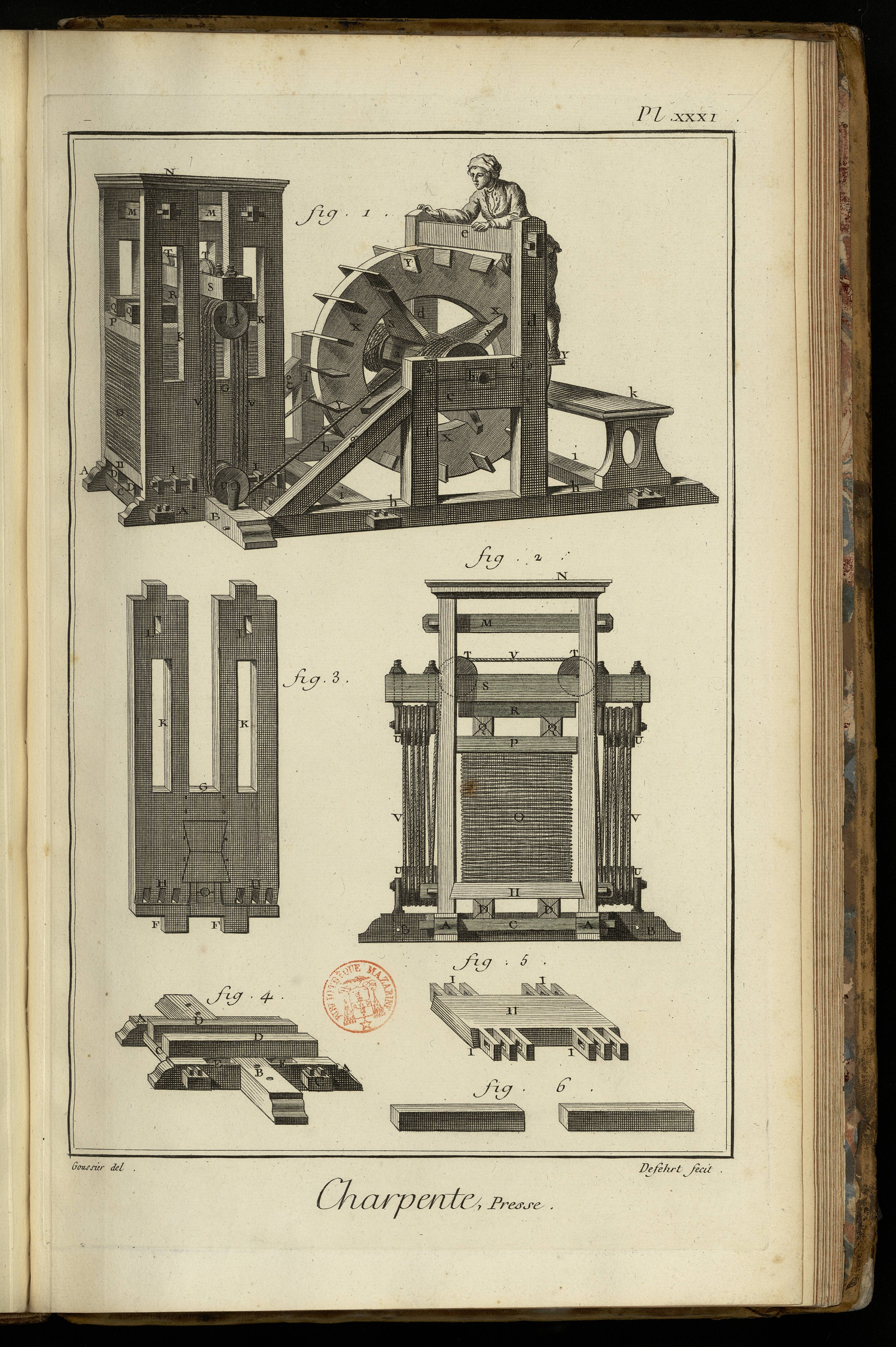

PLANCHE XXXI.
Des machines.
Fig. 1. Elévation perspective & figures
2, 3, 4, 5 & 6. Développemens d’une presse.
A, sommiers de la presse.
B & C, traverses.
D, Q & R, tasseaux.
E, mortoises des tenons du côté de la presse.
F, tenons.
G & M, entretoises.
H, mortoises pour les tenons du plateau inférieur.
I I, plateau inférieur. K, trous oblongs.
L, mortoises des entretoises M.
N, plateau couvrant la presse.
O, ce que l’on met en presse.
P, plateau supérieur.
S, pieces de bois portant les moufles.
T, poulies.
U, moufles.
V, cordages des moufles.
X, roue.
Y, plateaux de la roue.
Z, aîles de la roue.
a, arbre.
b, coussinets.
c, pieces de bois portant l’arbre de la roue X.
d, montans.
e, traverse des montans d.
f, supports.
g, contre-fiches butantes.
h, sommiers de la roue X.
i, traverses des sommiers h.
k, marchepié. V. l’art. Presse.

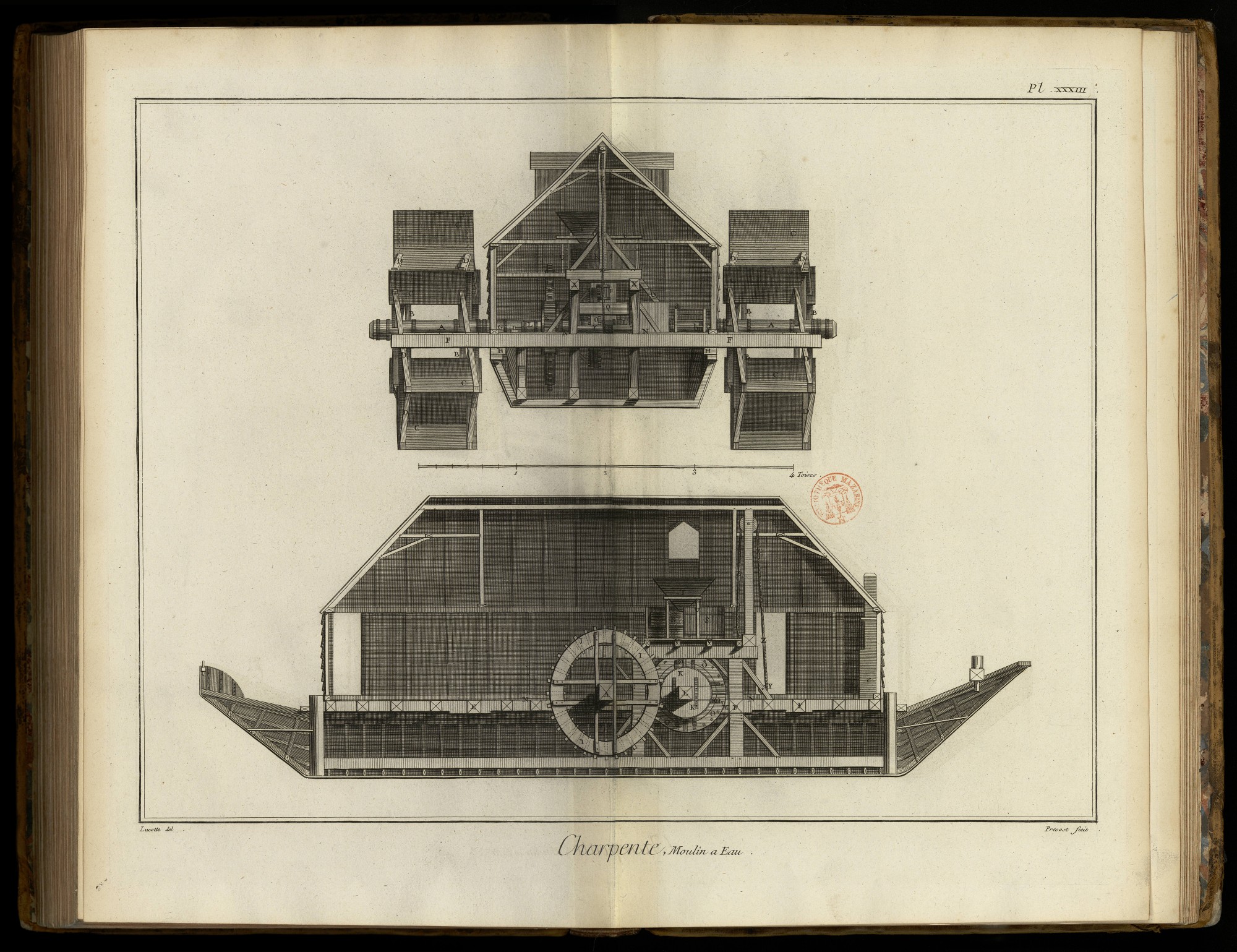

PLANCHES XXXII. & XXXIII.

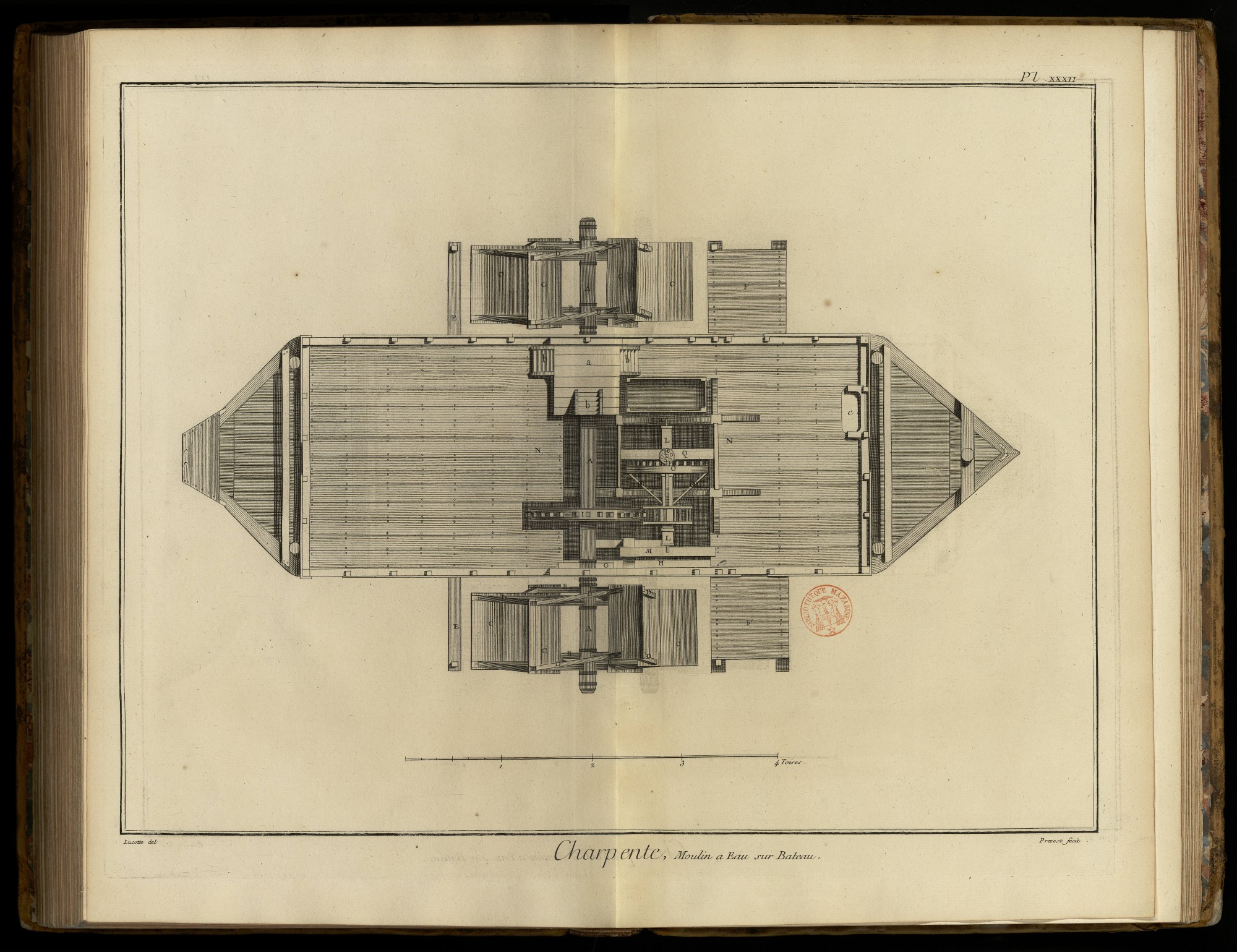

La Planche XXXII. représente le plan, & la Planche XXXIII. les élévations intérieures d’un moulin à l’eau sur batteau.
A, arbre du moulin.
B, bras des aîles du moulin.
C, aubes des aîles.
D, liens des aîles.
E & F, pieces de bois & plancher servant de défenses.
G, tasseaux.
H, plats bords du batteau.
I, grande roue.
K, lanterne.
L, petit arbre.
M, pieces de bois portant l’arbre L.
N, plancher.
O, rouet.
O double, liens.
P, lanterne debout.
Q, piece de bois portant le pivot de la lanterne P.
R, meule du moulin.
S, caisse.
T, trémie.
U, chassis portant la trémie.
V, plancher portant l’équipage.
X, pieces de bois portant le plancher.
Y, treuil.
Z, cordage.
a, plancher au-dessus de l’arbre du moulin.
b, marches du plancher a.
c, cheminée. Voyez les articles Moulins.

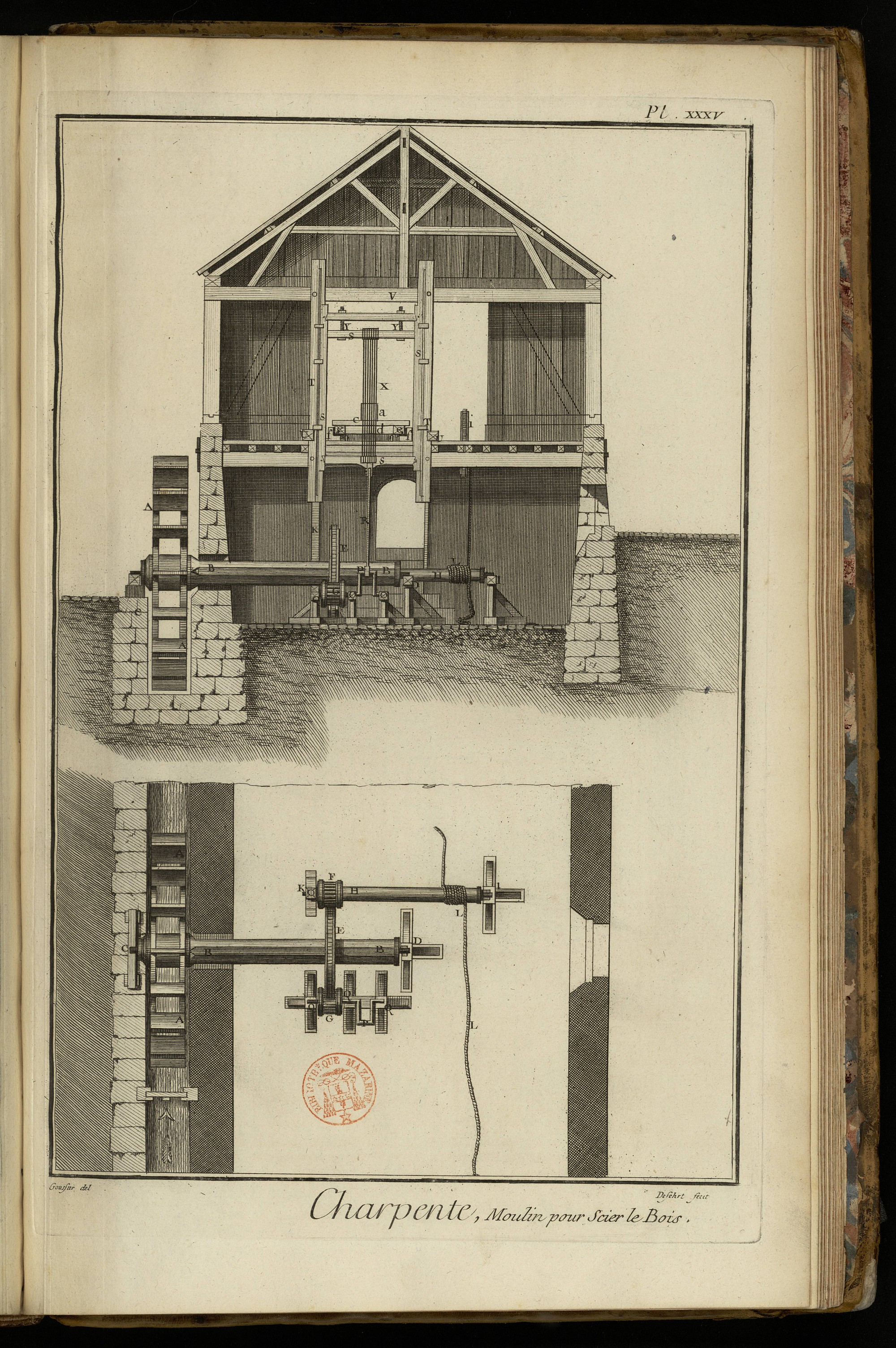

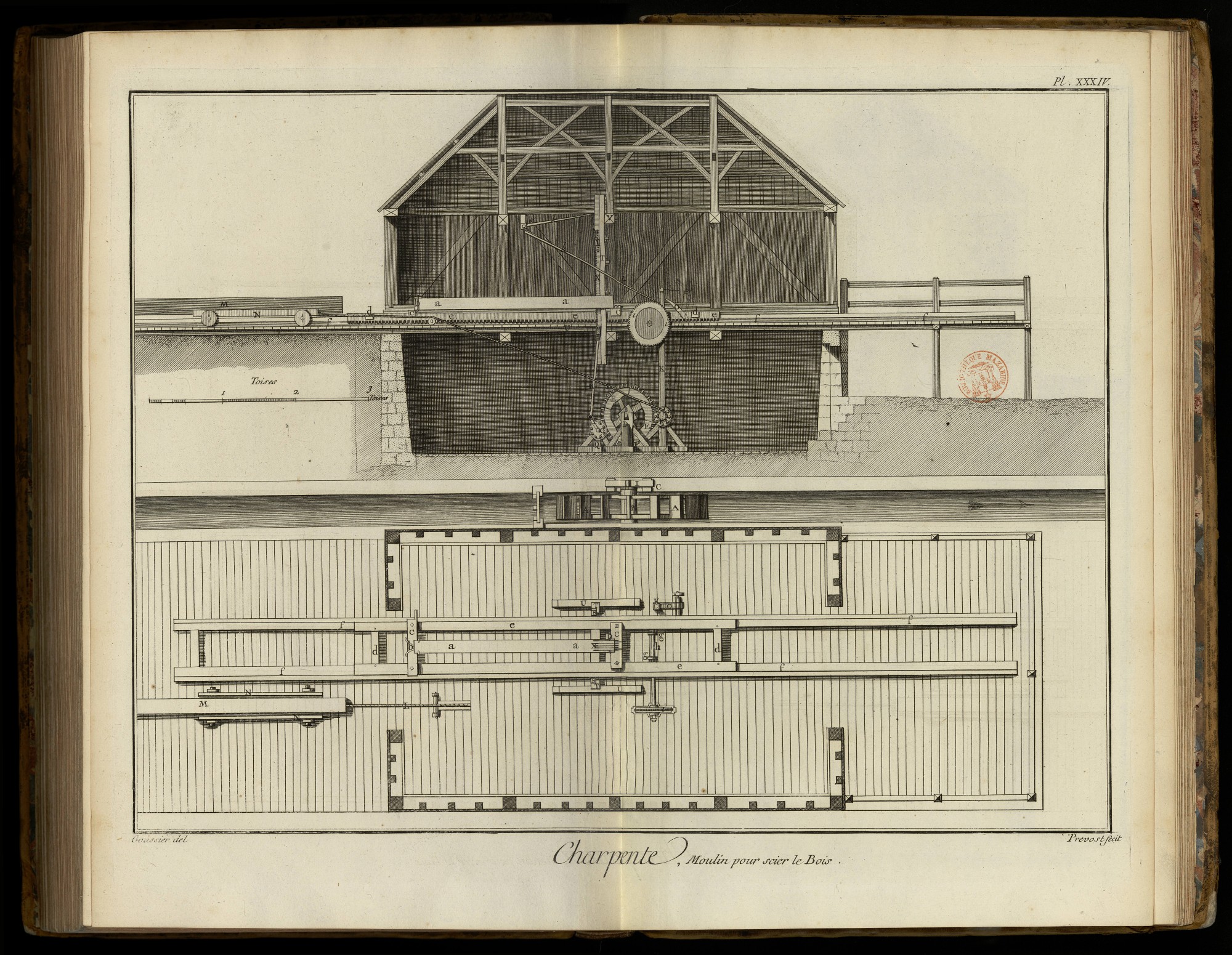

PLANCHES XXXIV. & XXXV.
Ces deux Planches représentent les plans & les élévations intérieures d’une machine à débiter les bois exécutés en Holiande.
A, roue.
B, arbre de la roue.
C, mur.
D, I & Q, supports.
E, rouet denté.
F, lanternes servant à amener les pieces de bois.
G, lanternes servant à manœuvrer.
H, treuil.
K, support à charniere par en-bas.
L, cordage.
M, piece de bois que l’on amene.
N, rouleau ou traîneau.
O, arcboutant.
P, manivelle coudée.
R, tirant.
S, chassis de scies.
T, coulisses.
U & V, pieces de bois retenant les coulisses.
X, plusieurs scies.
Y, vis pour bander les scies.
a, piece de bois que l’on veut scier.
b, liens.
c, traverses.
d, entretoises.
e, longrines.
f, chassis à coulisse.
g, lanterne faisant mouvoir le chassis f.
h, arbre des lanternes g.
i, petite roue dentée.
k, échappement. V. les art. Scie, Moulins & Planches.
PLANCHES XXXVI. XXXVII. XXXVIII. & XXXIX.
Ce qui suit est une explication générale de ces Planches considérées toutes ensemble, après laquelle on trouvera une explication détaillée de chacune en particulier.
A A & B B, corps de bâtimens pour les manœuvres de la machine.
AD, corps de bâtiment portant le réservoir.
AE, files de pieux des digues.
AF, madriers retenans les terres des digues.
A, digues obliques.
B, piles du pont.
C, chassis supportant la roue.
D, grande roue faisant mouvoir la machine.
E, pieces de bois retenant les terres des digues.
F, moises.
G, grands pieux obliques.
H, moises obliques.
I, moises horisontales.
K, fortes moises à la hauteur des plus basses eaux.
L. pieux des moises K.
M & Q, liens.
N, poutrelles.
O, corbeaux à potence.
P, supports en contre-fiches.
R, poutres.
S, plancher.
T, caisse.
V, pieux de la caisse T.
X, bras des roues de la machine.
Y, aubes des roues.
Z, défenses des roues.
a, arbre.
b, tasseaux.
c double, pieces de bois debout.
d, tirans.
e, crics.
f, moulinets.
g, tasseaux des crics.
h, boulons.
i, rouets dentés.
k, lanternes.
l, arbre des lanternes k.
m, autre rouet denté.
n, petites lanternes.
o, arbre des petites lanternes n.
p, supports.
q, manivelles à trois coudes.
r, pompe à trois corps.
s, lanterne horisontale.
s, manivelle à trois coudes de la lanterne s.
y, tirans.
x, bascules.
y, autre pompe à trois corps.
a double, moulinets des vannes.
d double, madriers des vannes.
Voyez l’explication détaillée de cette machine à l’article Hydrauliques machines.
Explication détaillée des Planches XXXVI. XXXVII. XXXVIII. & XXXIX. considérées séparément.

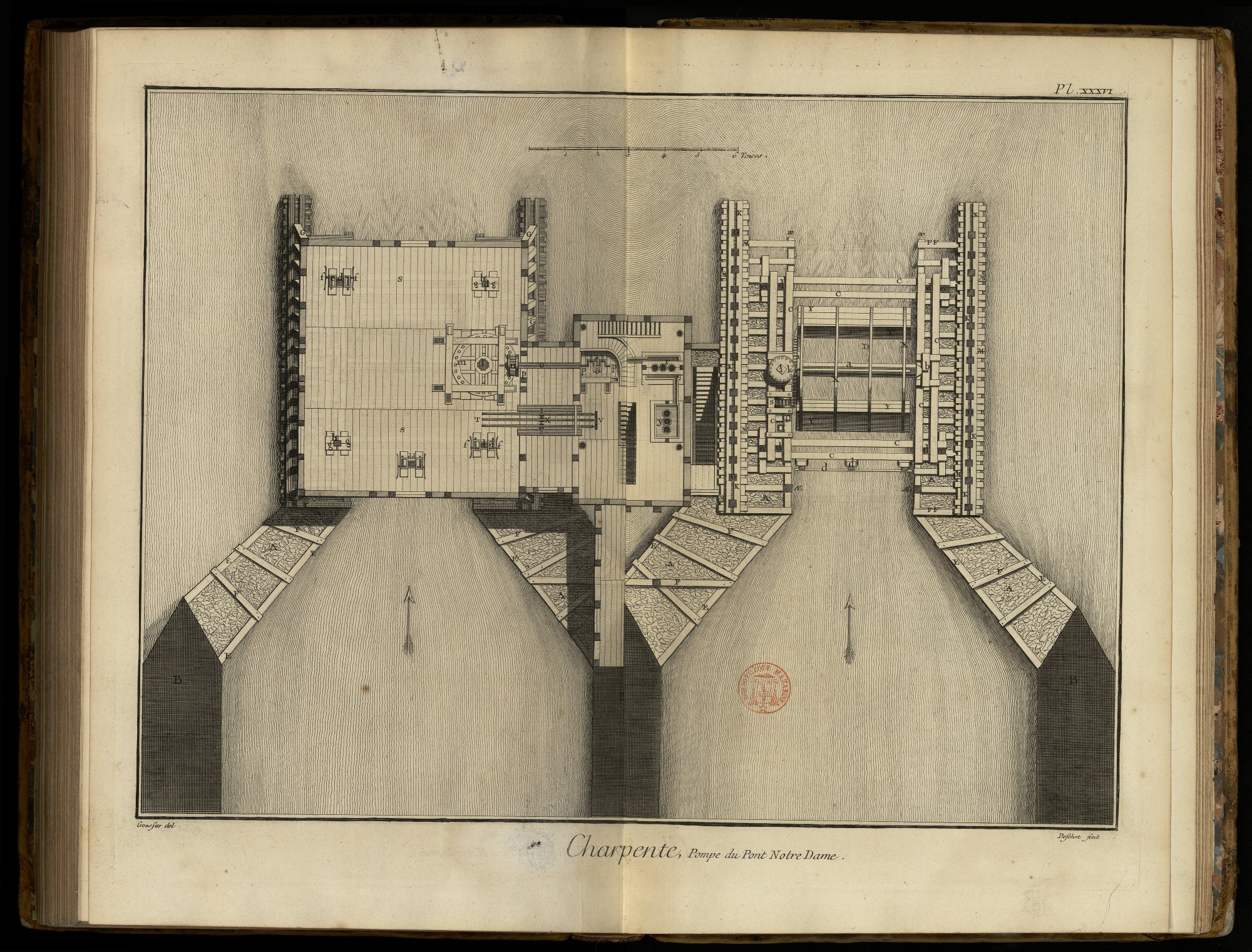

La Planche XXXVI. est le plan général de la machine.
A, A, A., pessieres. Plan au-dessous du plancher.
B, B, B, plans des trois piles qui soutiennent les arches vis-à-vis desquelles la machine est placée.
E, E, chapeaux.
F F, F F, moises.
G G, G G, palées.
K K, cours de moises.
M, tasseaux.
L, L, files de pieux, Pl. XXXVII.
G, G, longs pieux.
AE ae, AE ae, files de pieux.
c c, c c, c c, &c. guides du chassis de la roue.
CC, CC, CC, CC, poutres du chassis de la roue.
AE, AE, pieces qui soutiennent la face du bâtiment & la grille.
l b, tourillons.
d, d, d, d, petits quarrés où passent les aiguilles du chassis de la roue, plan au-dessous du plancher; & les extrémités supérieures des aiguilles, & en d d, l’extrémité supérieure de l’aiguille de la roue, plan au-dessus du plancher.
Y Y Y, aubes.
X X, cours de courbes.
i, rouet.
l, arbre vertical. Plan au-dessous du plancher. Son extrémité supérieure, plan au-dessus.
S, petite lanterne.
s, manivelle à tiers-point, qui conduit les bascules.
d, vanne.
f, f, manivelles ou croisées des crics. Plan au-dessus du plancher. C’est le même plan dans le reste de l’explication.
g g, prisons des aiguilles.
h h, clés des aiguilles.
k, lanterne.
m, rouet horisontal.
n, lanterne.
o, arbre de la lanterne n.
q p q, manivelle à tiers-point.
r, corps de pompe.
T X V, bascules.
T, extrémités des bascules.
y, corps de pompes.

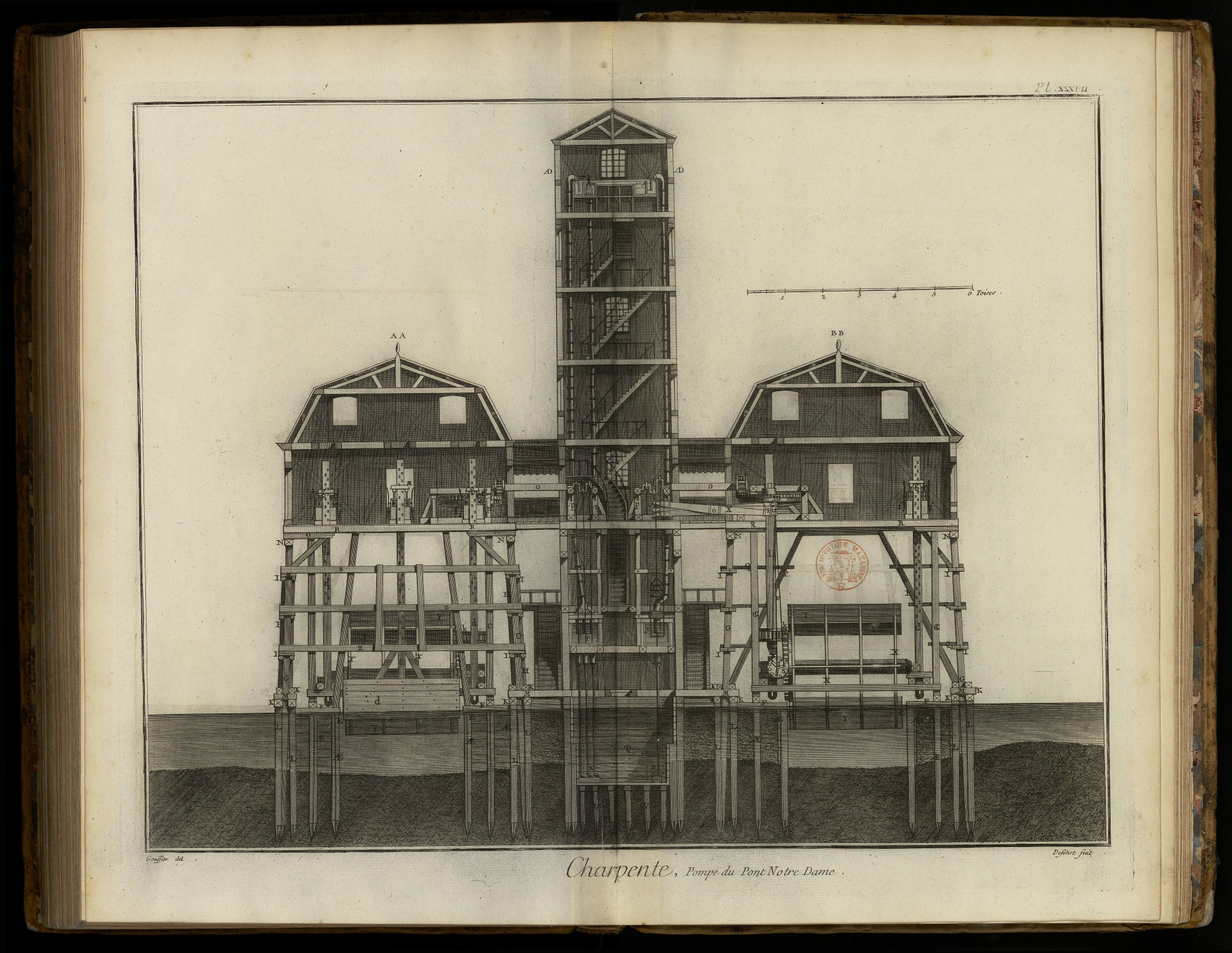

La Planche XXXVII. est l’élévation géométrale de tout le bâtiment des deux machines vûes du côté d’amont.
A A, machine vûe au-dessus de la grille, ou brise-glace Z Z.
Z Z, brise-glace.
m, roue du grand mouvement.
L L L L, pieux qui accompagnent les palées G G.
G, G, palées.
H, I, K, moises qui relient les pieux G.
N, chapeau de la palée.
O ou N, R, corbeaux.
R, R, poutres qui forment le plancher.
f f, crics à aiguilles.
d d, aiguilles.
g g, prisons.
a a, prisons de l’aiguille de la vanne d.
d, vanne.
c c, cc, montans servans de guides aux chassis.
Y, Y, Y, aubes.
X, X, X, courbes des aubes.
k, lanterne du grand mouvement.
m, rouet.
n, lanterne.
o, arbre en manivelle q.
q r, chaînes & chassis des pompes.
r, basche.
T, puisart.
r X, pompes aspirantes.
A D A D, cuvette de disttribution.
B B, la machine représentée en coupe.
i, rouet.
S, lanterne.
f, manivelle en tiers-point.
f T, trois chaînes répondant aux bascules T X V.
X, point d’appui.
V y, les trois chaînes & les trois chassis des pompes du petit mouvement.
y, basche qui reçoit l’eau par les pompes aspirantesy Z.
T, puisart.

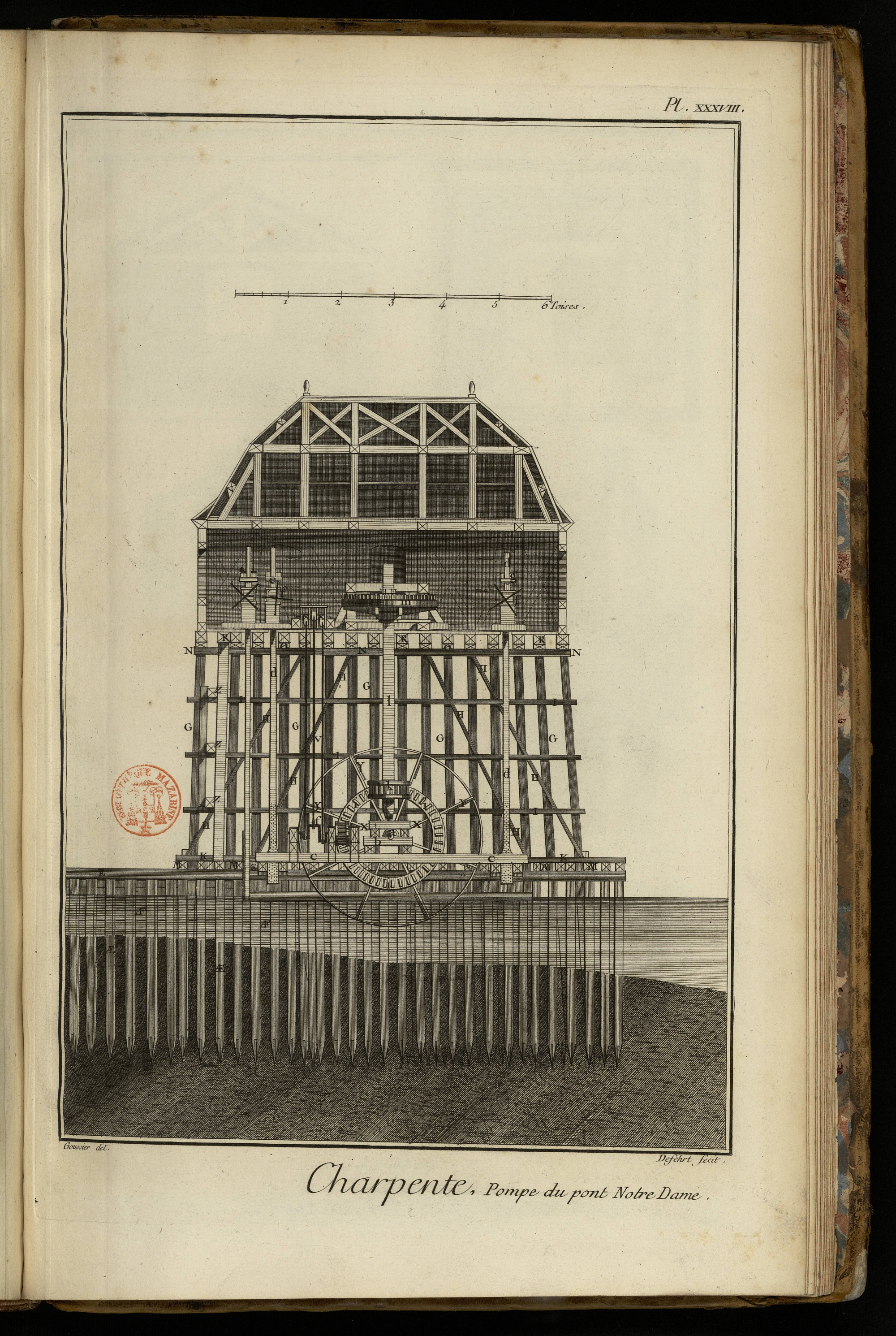

La Planche XXXVIII. est une coupe des deux pavillons par la longueur du coursier. On y voit distinctement la construction de la palée, comment ses pieux G, G sont entretenus, les moises horisontales K K II, les moises obliques H H, le chapeau N N, le plancher R R.
Z Z Z, profil de la grille placée du côté d’amont.
a, tourillon de l’axe de la grande roue.
b, pallier de ce tourillon.
X X, autre pallier de la crapaudine de l’axe vertical l du grand mouvement.
l, arbre vertical.
i, iouet de la grande roue.
Y, Y, aubes.
k, lanterne du grand mouvement.
m, rouet du grand mouvement.
f V X, chaînes du petit mouvement.
d d, aiguilles du chassis C C.
f f, crics.
g 2, prisons des aiguilles.

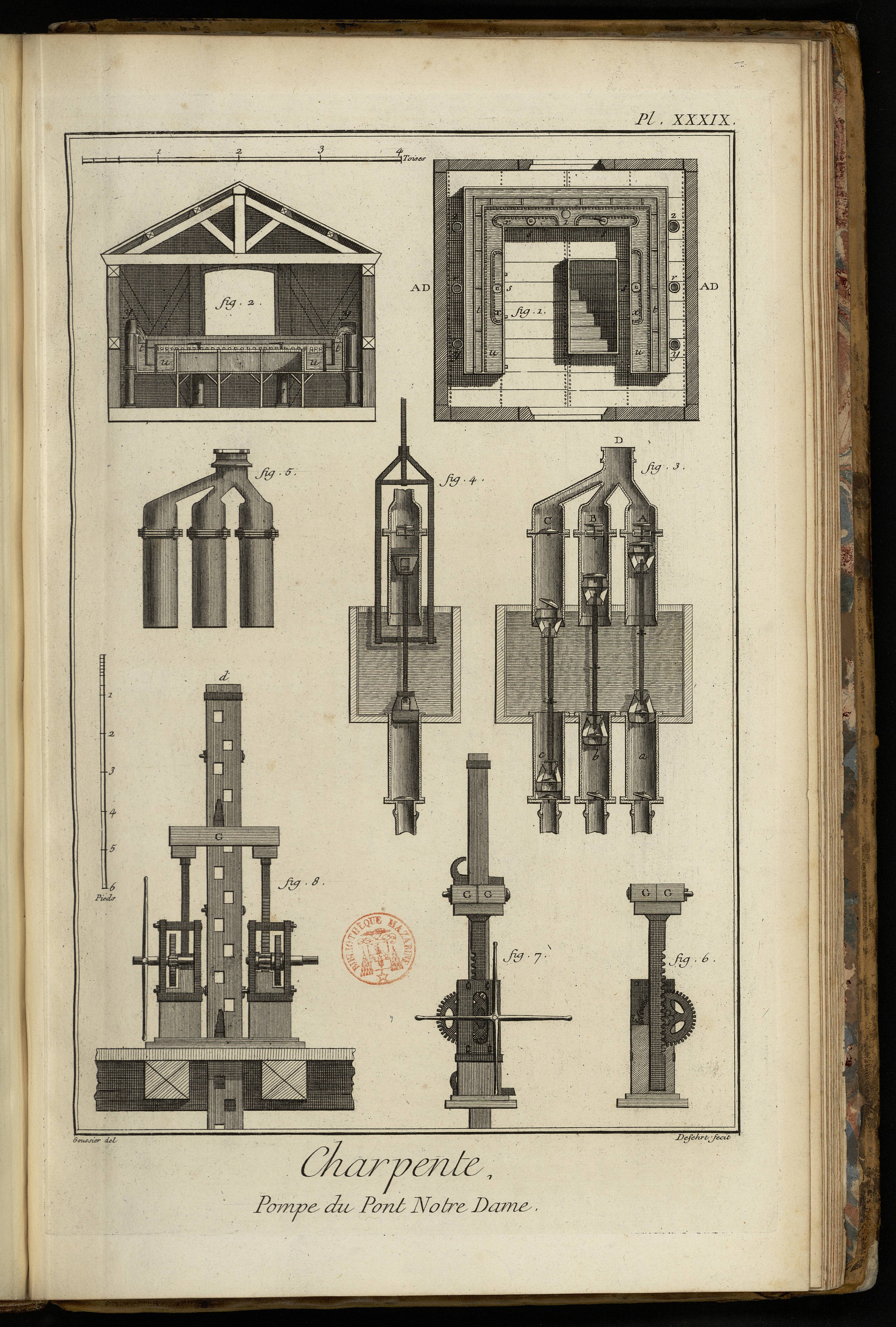

La Planche XXXIX. est des détails de la machine.
Fig. 1. Plan plus en grand de la cuvette de distribution.
y 2 y 2, cette cuvette.
y r, y r, tuyaux montans des équipages.
2, 2, tuyaux montans des équipages de relais.
t, languette de calme.
u, languette de jauge.
x, bassinets.
s s s s, tuyaux descendans.
2. Profil de la cuvette de distribution.
3. Coupe longitudinale de l’une des basches & des six torps de pompes qui y sont adaptées.
A, B, C, pompes foulantes.
D, tuyau commun des pompes A, B, C.
a, b, c, pompes aspirantes.
X, Z, tuyaux descendans des pompes a b c.
T, puisart.
4. Coupe transversale de la basche & des corps depompes foulantes & aspirantes de la figure 3.
5. Elévation extérieure des trois corps de pompes foulantes, & de leur chapiteau commun.
6. Coupe du cric qui sert à élever les aiguilles.
7. Elévation du cric du côté de la manivelle.
8. Elévation des deux crics qui posent sur le plancher, & servent à élever les aiguilles du chaffis & celle de la vanne.

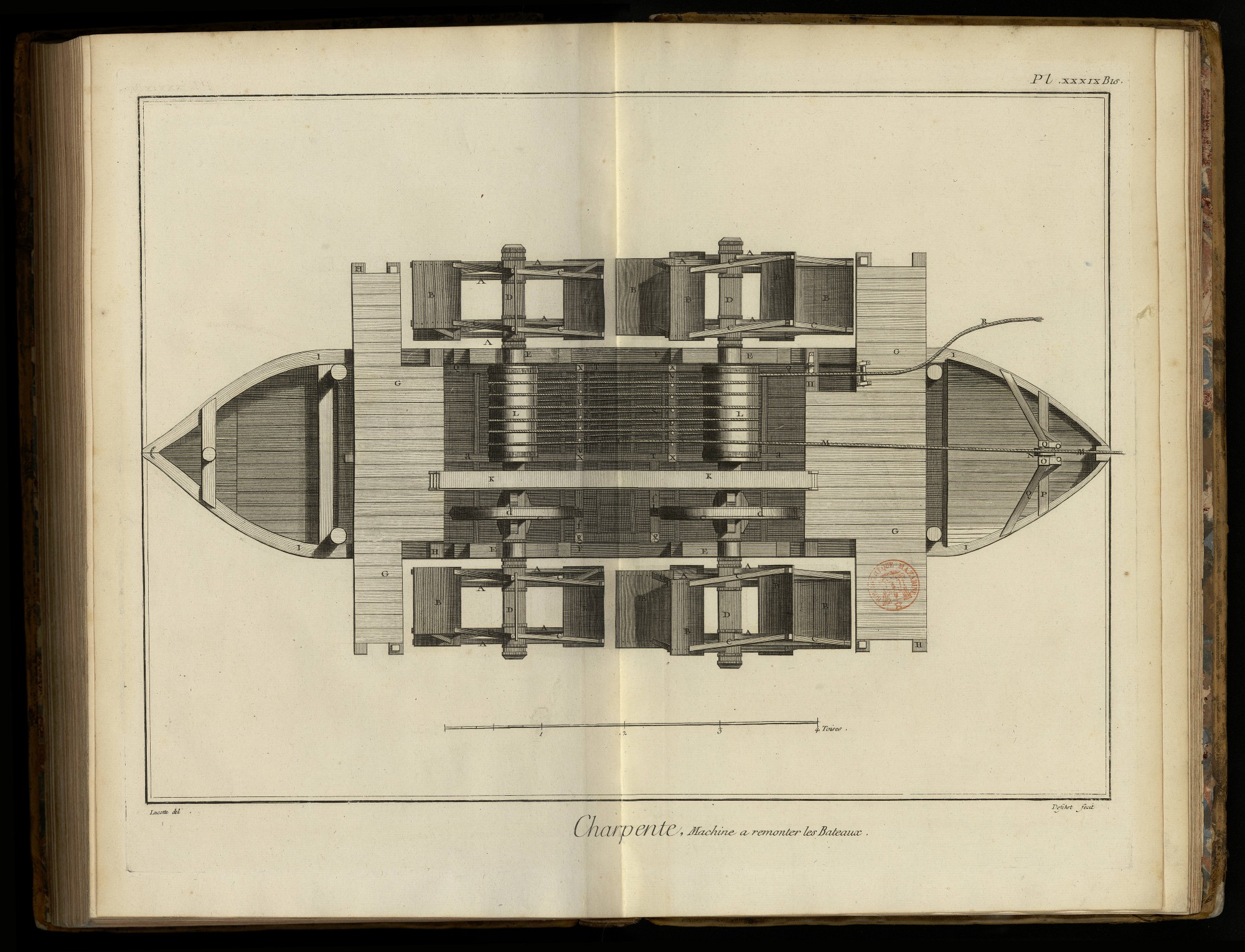

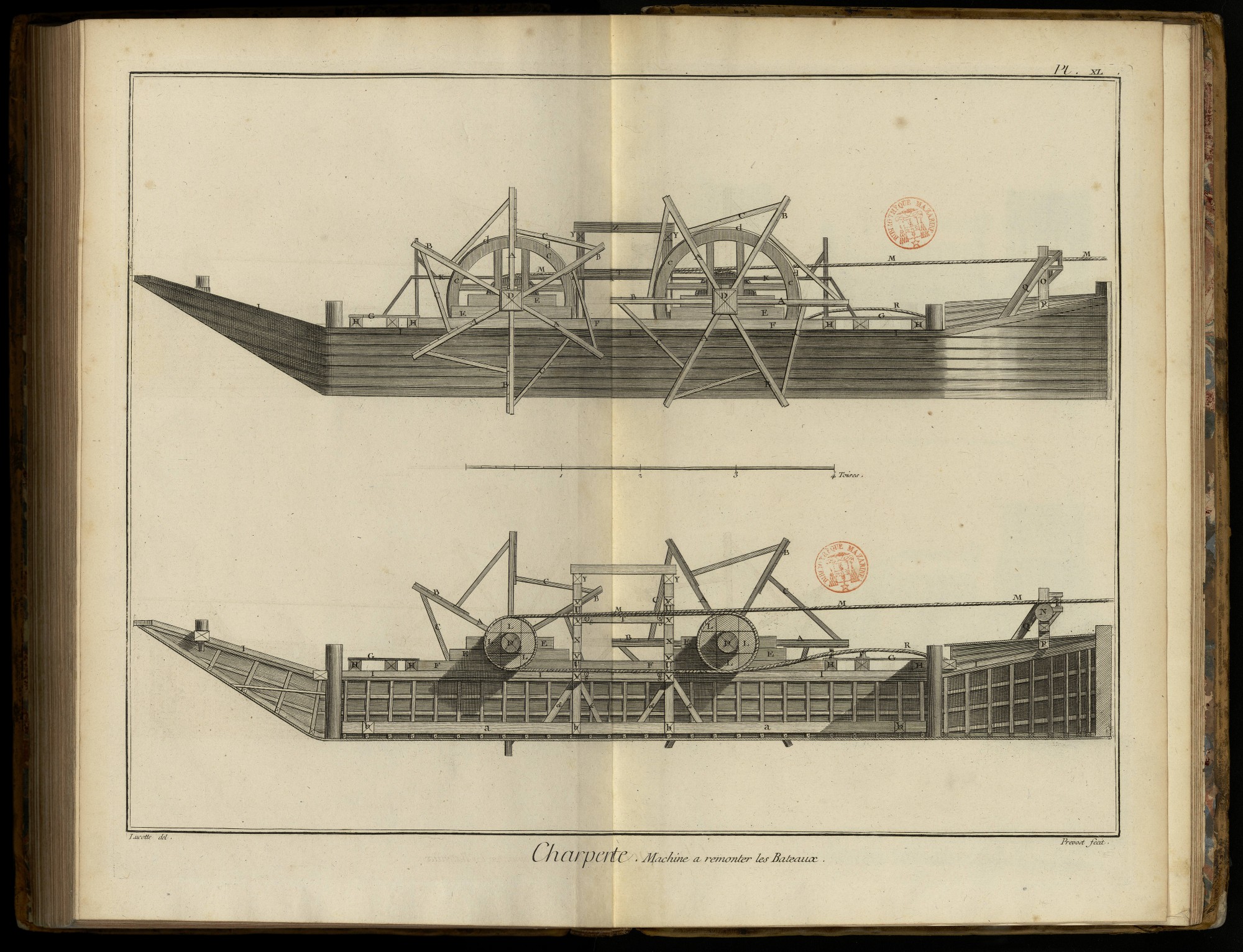

PLANCHES XXXIX. bis, XL. & XLI.

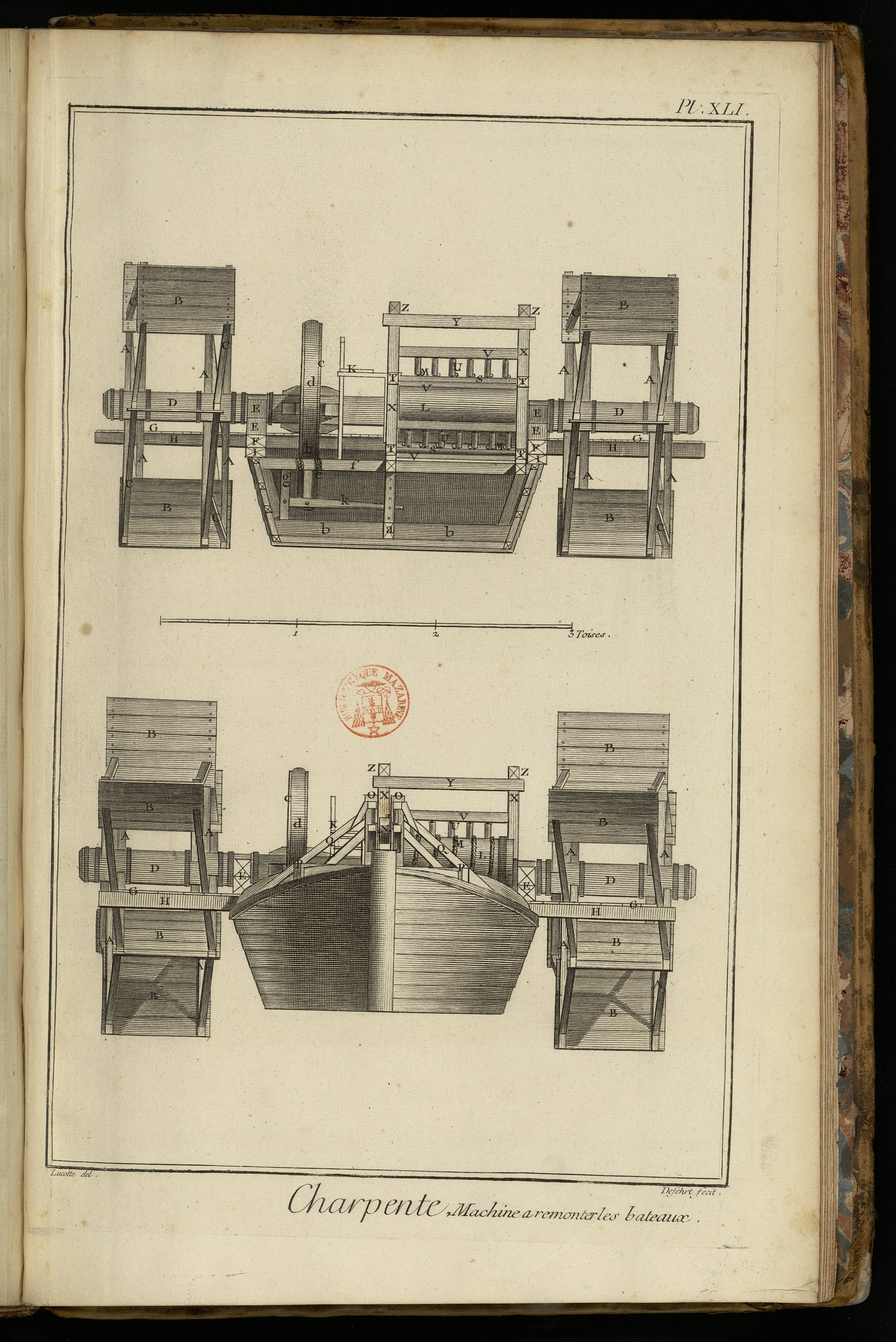

La Planche XXXIX. bis représente le plan, la Planche XL. une élévation latérale & une coupe sur la longueur, & la Planche XLI. une élévation en face & une coupe en-travers d’une machine située sous une des arches du pont-neuf à Paris, servant à remonter les batteaux.
A, bras des aîles des roues de la machine.
B, aubes des aîles.
C, liens des bras.
D, essieux ou arbres.
E, tasseaux ou coussinets.
F, pieces de bois joignant les planchers.
G, plates-formes des planchers.
H, défenses des roues.
I, plats bords du batteau.
K, petit pont de communication.
L, cylindre.
M, cordage.
N, poulies.
O, supports.
P, sommiers.
Q, liens.
R, endroit où se développe le cordage.
S, rouleaux horisontaux.
T, traverses.
U, rouleaux verticaux.
V, entretoises.
X, poteaux montans. Y & Z, entretoises du chassis.
&, liens du chassis.
a, pieces de bois faisant partie d’un chassis.
b, traverses.
c, grandes roues.
d e h, cercle de bois élastique.
f, traverse du cercle élastique.
g, support de la traverse f.
k, bascule. Voyez l’art. Remonter.

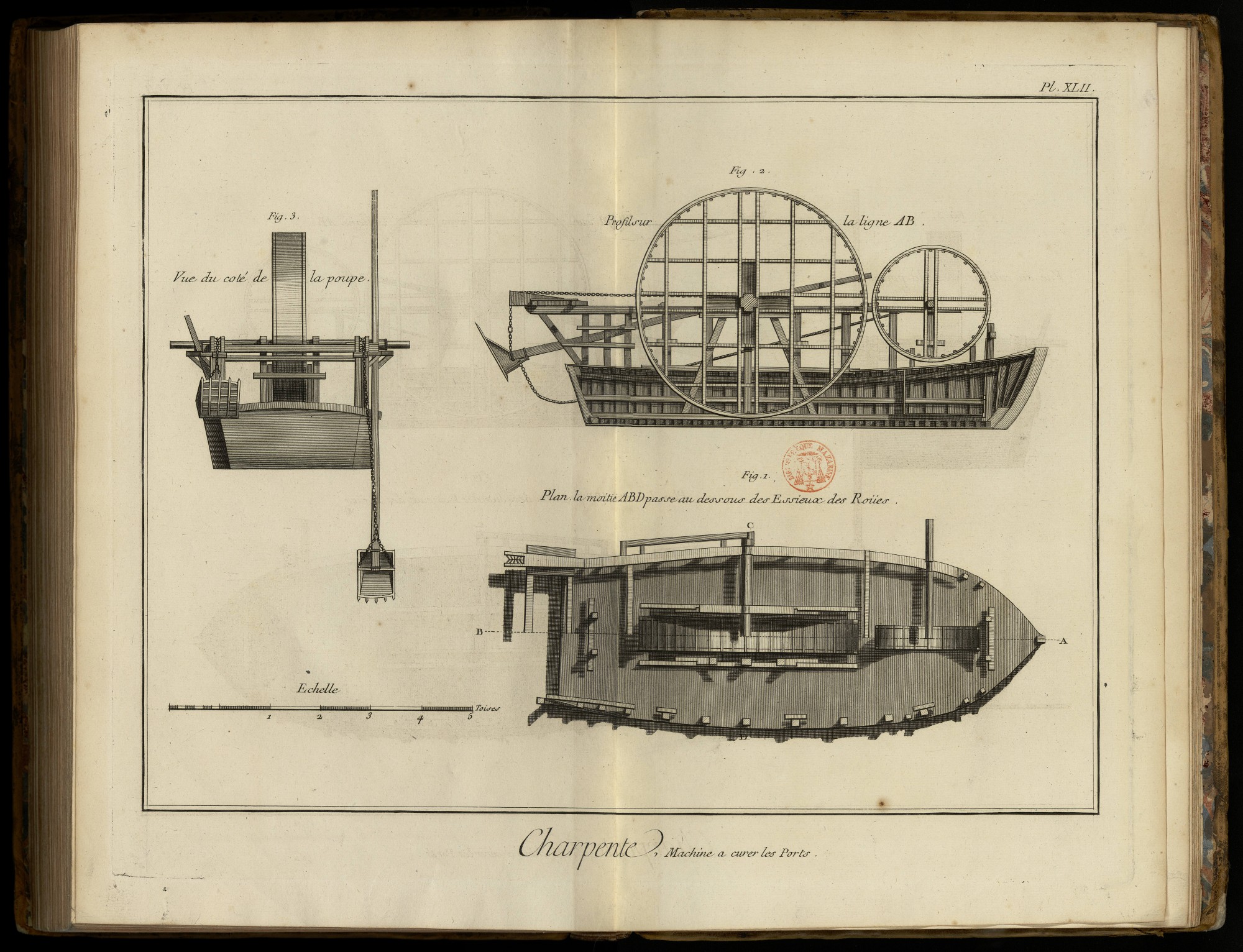

PLANCHE XLII.
Machine à recreuser un port. Voyez l’explication détaillée de cette machine à l’art. Ponton.
Fig. 1. Plan du ponton.
2. Son profil sur la ligne A B.
3. Vûe de la machine du côté de la poupe.

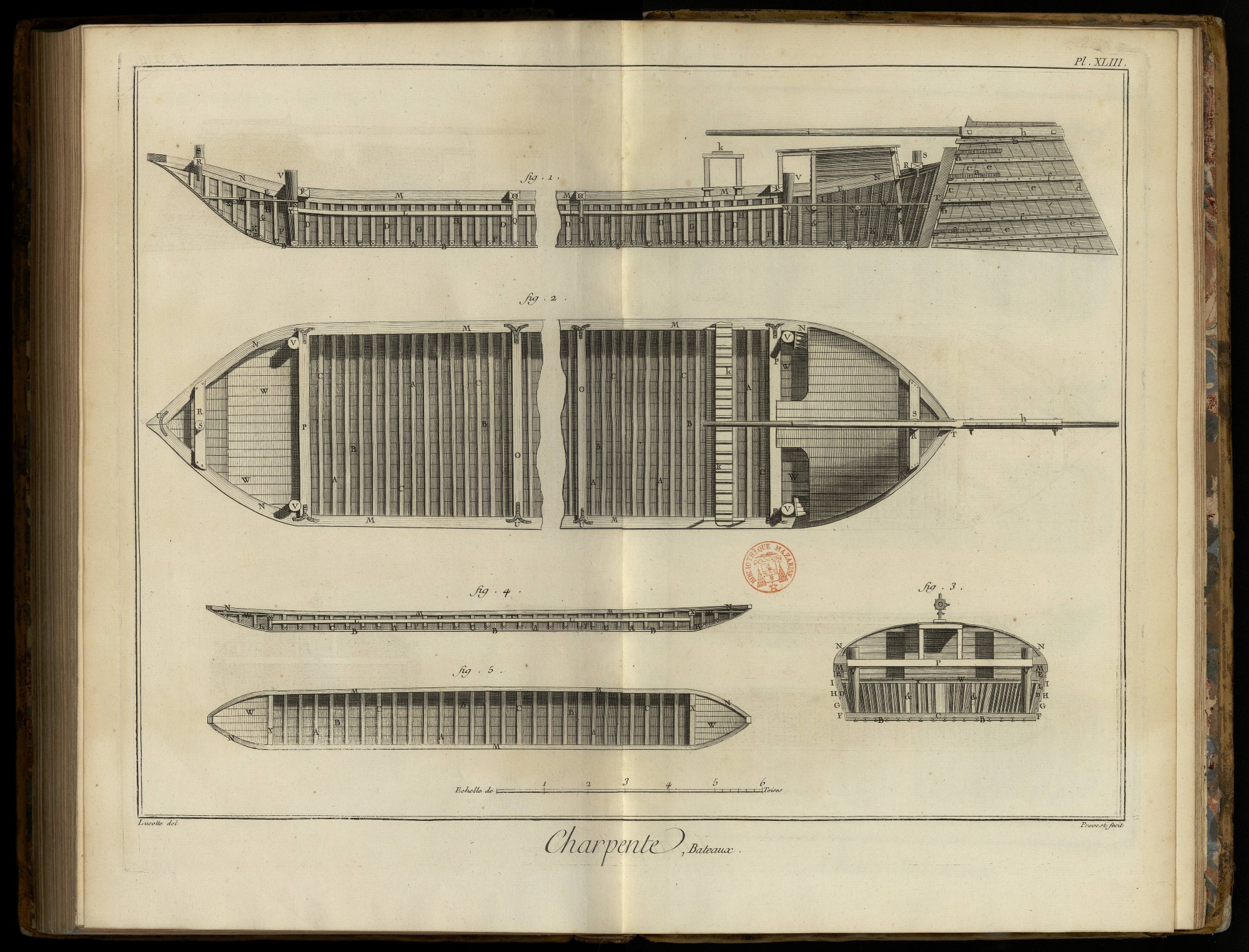

PLANCHE XLIII. Des batteaux.
Fig. 1. Elévation intérieure prise sur la longueur.
2. Plan.
3. Elévation intérieure prise sur la largeur d’un batteau foncet dit besogne.
4. Elévation intérieure.
5. Plan d’une flette.

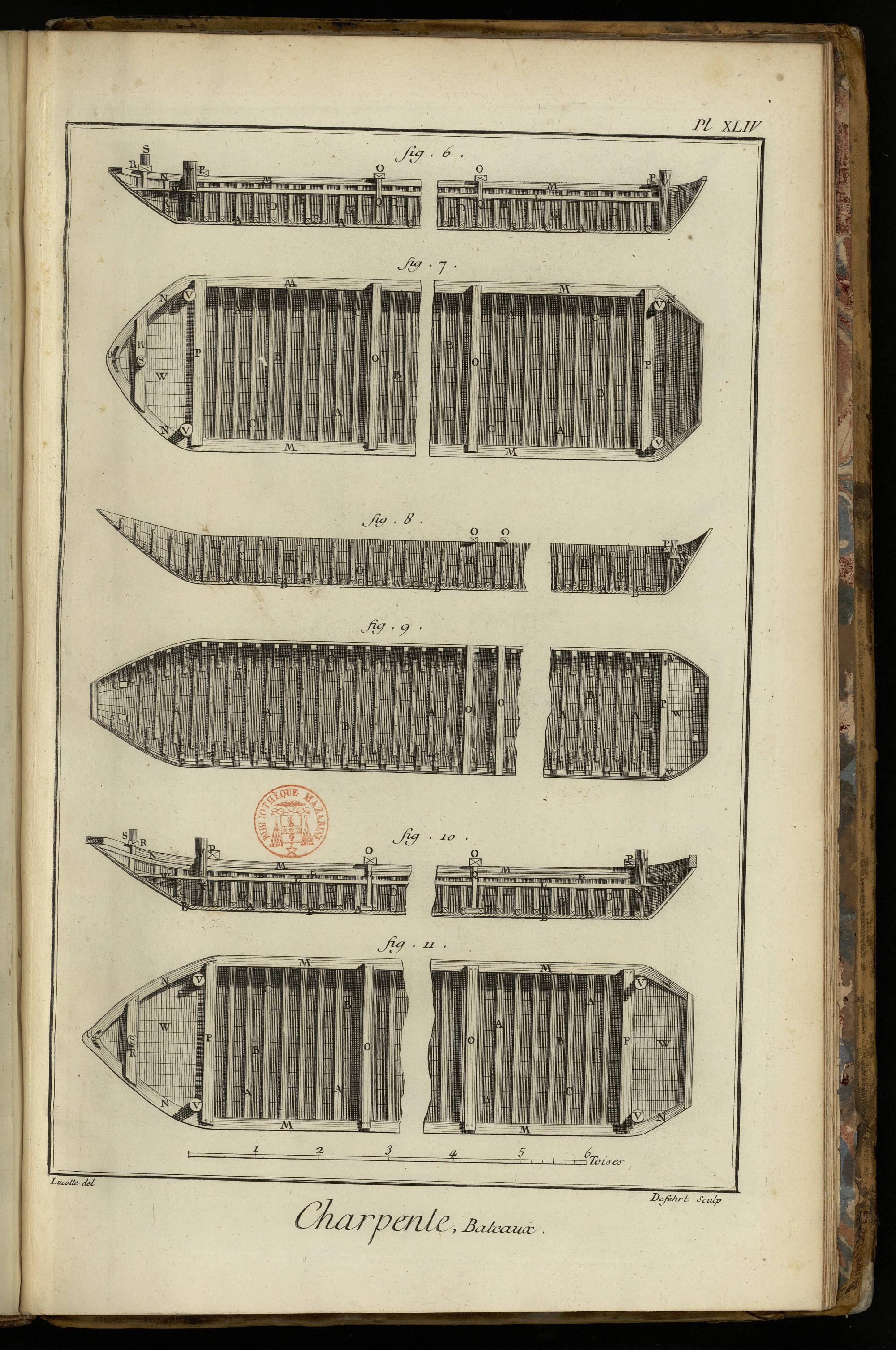

PLANCHE XLIV.
Fig. 6. Elévation intérieure.
7. Plan d’une cabotiere.
8. Elévation intérieure.
9. Plan d’un chaland.
10. Elévation intérieure.
11. Plan d’une longuette.

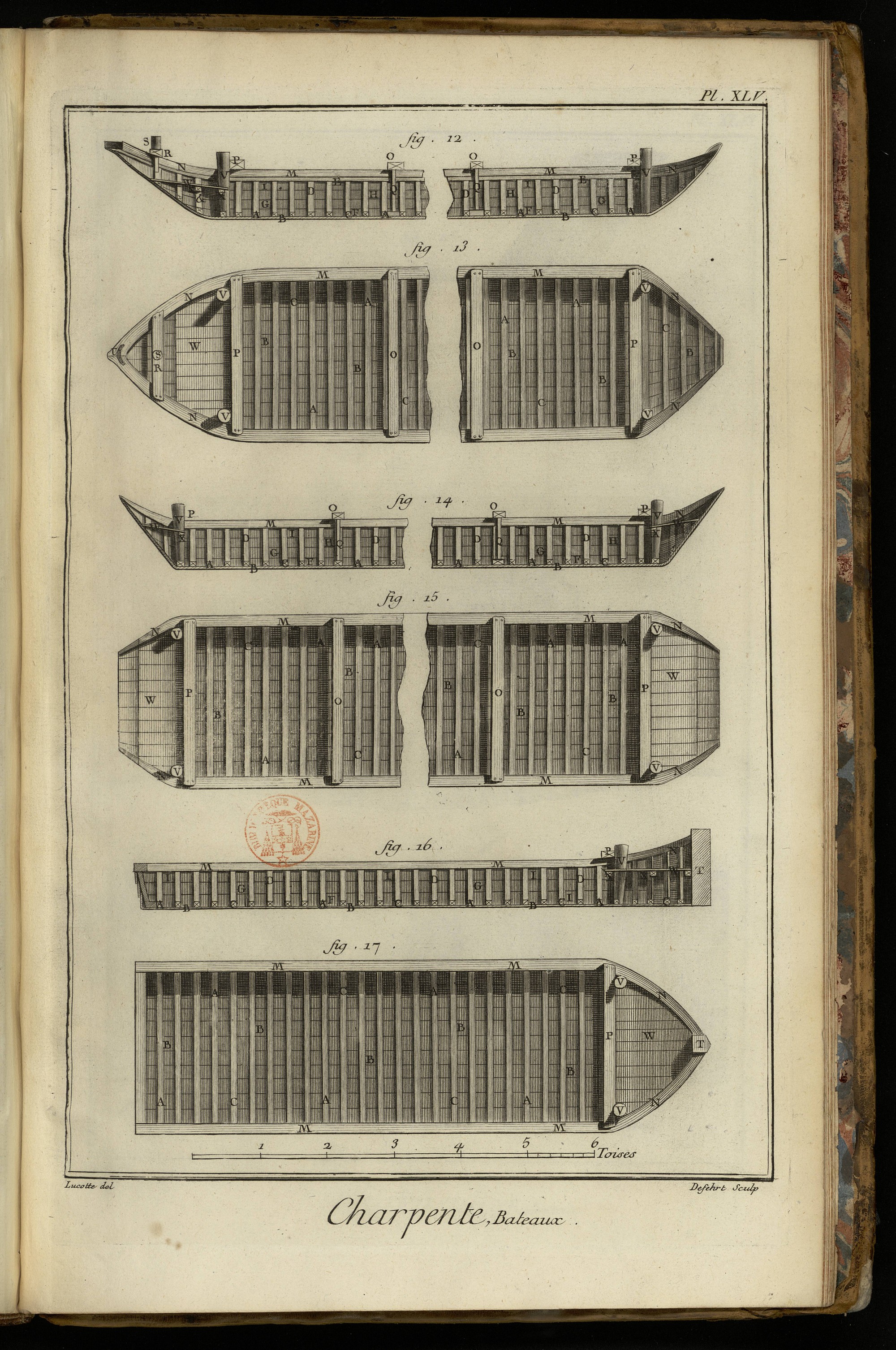

PLANCHE XLV.
Fig. 12. Elévation intérieure.
13. Plan d’une flûte.
14. Elévation intérieure.
15. Plan d’une lavandiere.
16. Elévation intérieure.
17. Plan d’un margotta.

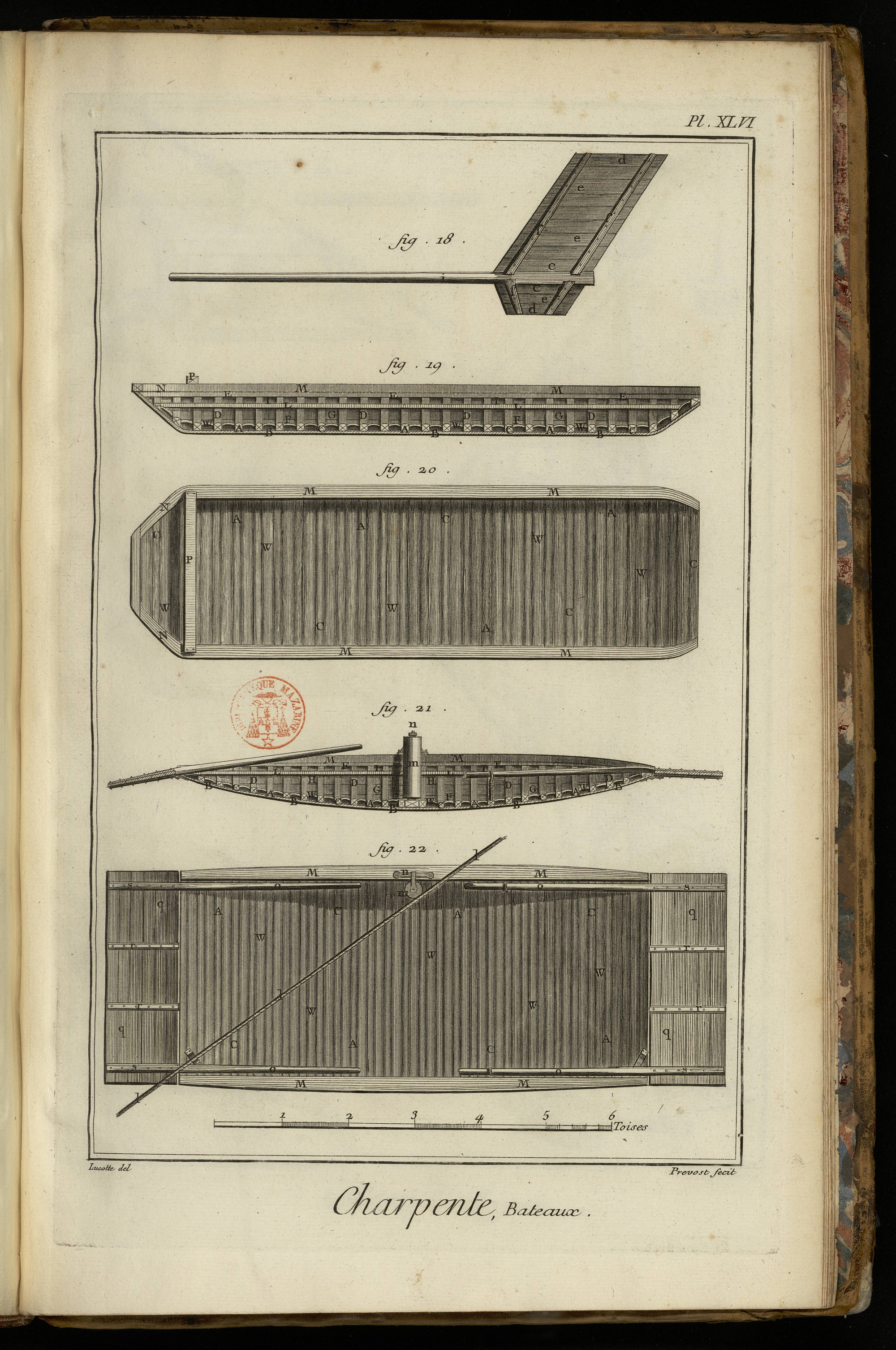

PLANCHE XLVI.
Fig. 18. Gouvernail.
19. Elévation intérieure.
20. Plan d’un passe-cheval.
21. Elévation intérieure.
22. Plan d’un bac.
Tous les batteaux qui sont contenus dans ces quatre dernieres Planches, sont composés des pieces ci-dessous nommées.
A, lieures.
B, semelles ou planches de fond.
C, rables.
D, clans.
E, portelots.
F, rubords.
G, deuxiemes bords.
H, troisiemes bords.
I, soûbarque.
K, autres bords.
L, liernes.
M, plats bords.
N, hersilieres.
O, mâtieres.
P, chantiers.
Q, supports.
R, seuils.
S, bitons.
T, quilles.
U, pieces de fer retenant les hersilieres & les plats bords.
V, bittes.
W, madriers ou plates-formes.
X, mâtieres feuillées.
Y, tasseaux.
Z, espaures.
&, crouchaux.
a, gonds.
b, pentures.
c, maîtresses planches.
d, safrans.
e, planches de remplage.
f, barres.
g, bajous.
h, casse de la masse.
i, masse.
k, madriers exhaussés.
l, cordage ou cable.
m, rouleau.
n, piece de fer du rouleau.
o, fleches.
p, cordages des fleches.
q, plates-formes des petits ponts-levis.
r, barres.
s, barres des fleches. Voyez les art. relatifs à ces fig.

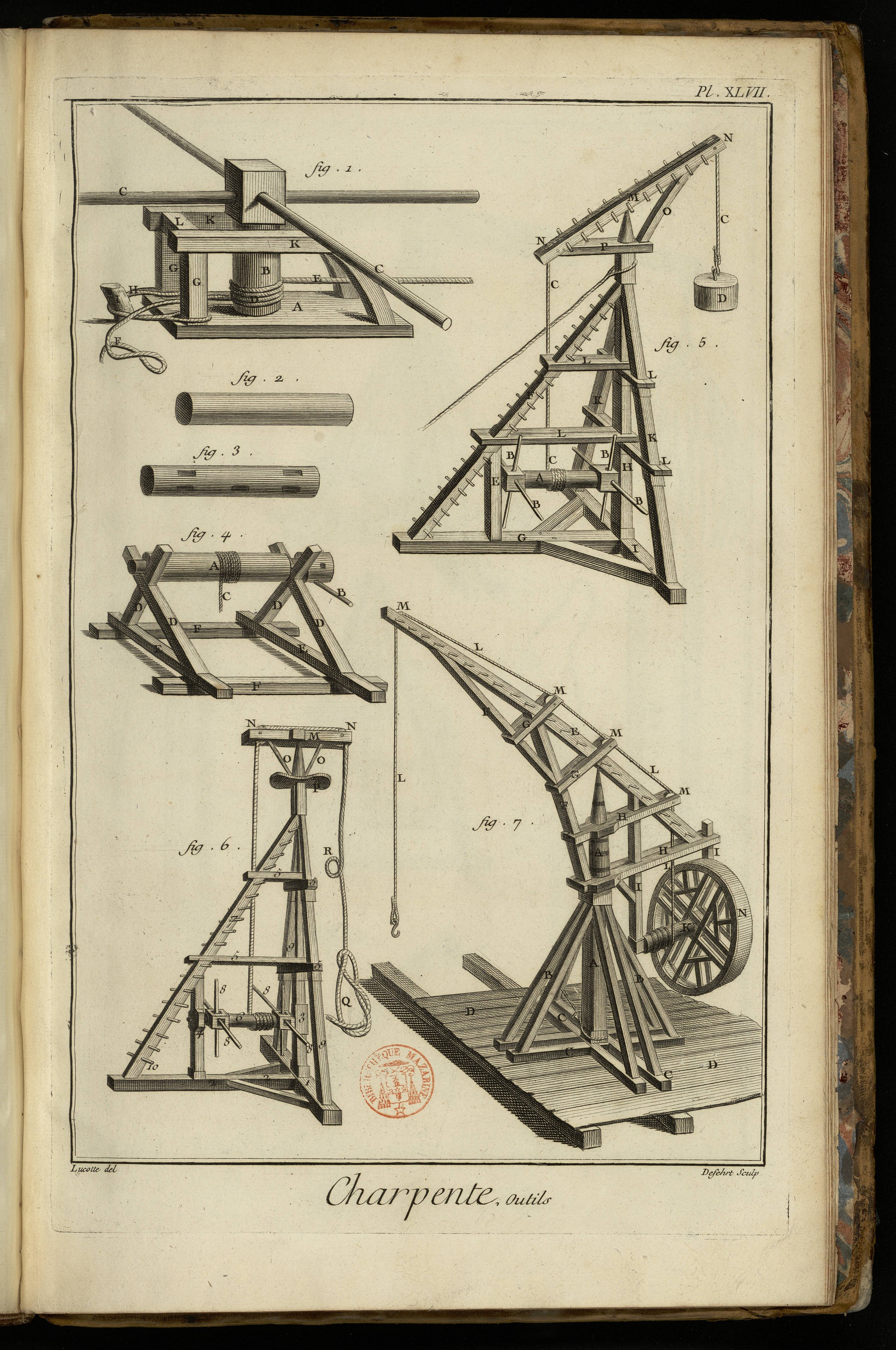

PLANCHE XLVII.
Des outils.
Fig. 1. Vindas ou cabestan, composé des pieces ci-dessous. Cognée citée ici se trouve à la Planche L. fig. 33.
A, plateau.
B, treuil.
C, leviers horisontaux.
D E F, cordage.
G, supports.
H, cordage arrêtant le vindas.
I, pieux.
K, courbes.
L, entretoises.
2. & 3. Rouleaux.
4. Singe composé des pieces ci-dessous.
A, treuil.
B, leviers.
C, cordage.
D, supports.
E, sommiers.
F, pieces de bois.
5. & 6. Gruaux composés des pieces ci-dessous. Bésaiguë qui est citée ici, se trouve à la Pl. L. fig. 32.
A, treuil.
B, leviers.
C, cordage.
D, fardeau.
E, jambette.
F, rancher.
G, fourchette.
H, poinçon.
I, sole.
K, contre-fiches.
L, moises.
M, fauconeau ou étourneau.
N, poulies.
O, liens.
P, sellette.
Q, hallement.
R, verboquet.
7. Grue composée des pieces ci-dessous.
A, poinçon.
B, contre-fiches.
C, racinaux.
D, échaffaud.
E, rancher.
F, bras ou liens en contre-fiehes.
G, petites moises.
H, grandes moises.
I, soûpentes.
K, treuil.
L, cordage.
M, poulies.
N, grande roue. Voyez les art. relatifs aux figures.
PLANCHE XLVIII.
Fig. 8. Bascule composée des pieces ci-dessous.
A, poinçon.
B, contre-fiches.
C, racinaux.
D, moufle.
E, boulon.
F, bascule.
G, poids.
H, cordage.
9. Chevre composée des pieces ci-dessous.
A, treuil.
B, leviers.
C, cordage.
D, poulie.
E, bras de la chevre.
F, traverses clavetées.
10. Moufles composées des pieces ci-dessous.
A, poulies.
B, cordage des moufles ou vingtaine.
C, chape supérieure.
D, chape inférieure.
E, F, H, crampons ou anneaux.
G, cordage tenant la moufle arrêtée.
I, cordage où est attaché le fardeau.
11. & 12. Regles.
13. Regles de poche.
14. Plomb.
15. Niveau.
16. Cordeau. A en est le fouet ou cordeau, B, la bobine, & C, la broche.
PLANCHE XLIX.
Fig. 17. Equerre de bois.
18. Autre équerre. A en est la branche épaisse, B, la branche mince, C, l’épaulement.
19. Calibre.
20. Fausse équerre, beuveau ou sauterelle.
21. Fausse équerre ou grand compas de fer.
22. Compas de poche.
23. Amorçoir. A en est la vis acérée, & B, le manche.
24. Laceret.
25. Tarriere. A les bouts perçans, & B, les manches.
26. Rainette. A est le bout traçant, & B, celui qui est pour donner de la voie aux scies.
27. Traceret.
28. Scie à refendre, composée des pieces ci-dessous.
A, fer.
B & C, boîtes.
D & E, traverses.
F & G, branches.
H, haut de la scie.
I, bas de la scie.
K, clavette.
29. Scie à débiter. A en est le fer, B, les traverses, C, autre traverse, D, le cordage, & E, le garrot.
30. Scie à main.

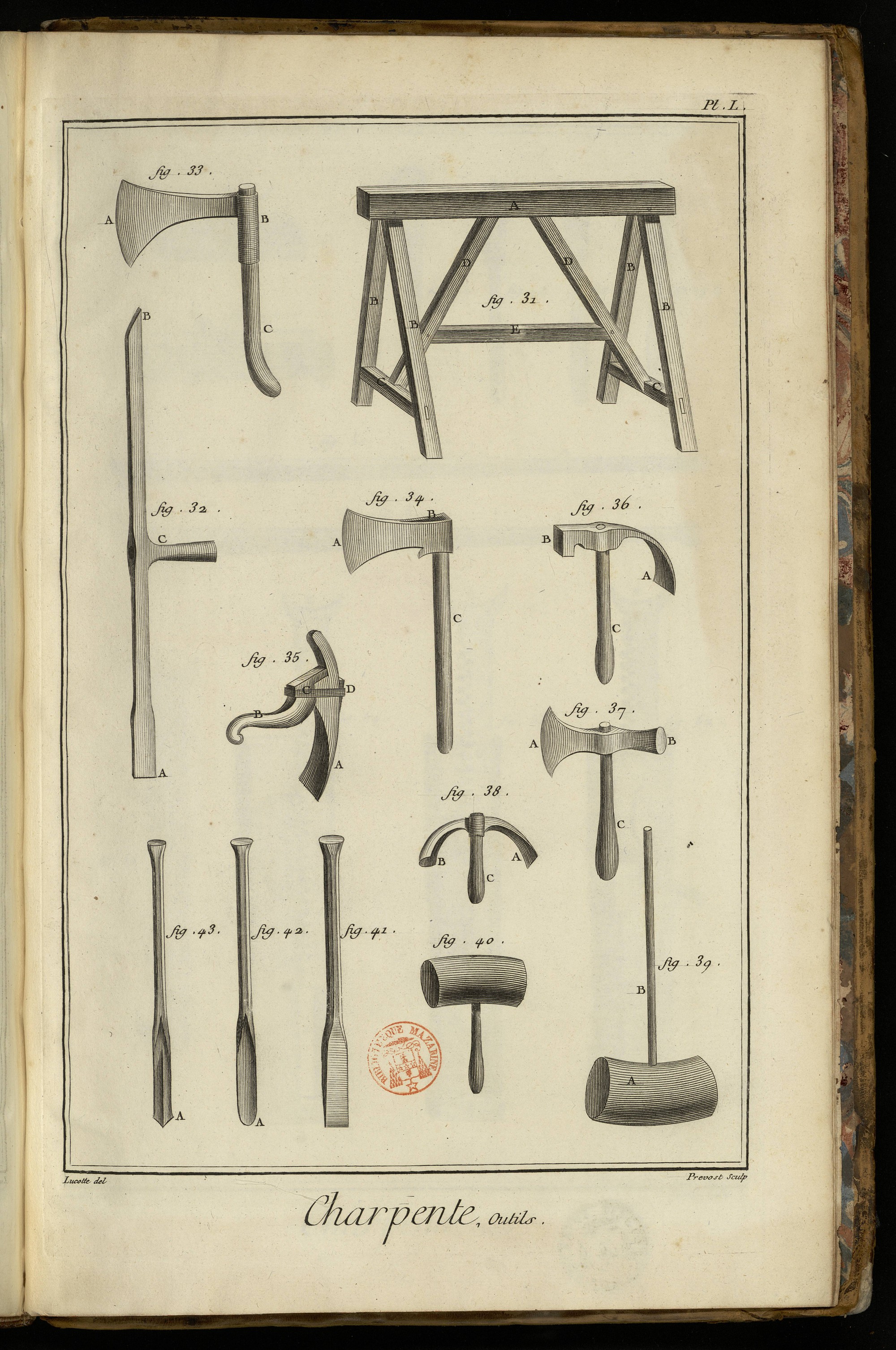

PLANCHE L.
Fig. 31. Baudet ou treteau. composé des pieces ci-dessous
A, piece de bois soutenante.
B, supports en contre-fiches.
C, entretoises des supports.
D, liens.
E, entretoises des liens.
32. Bésaiguë. A en est le biseau plat, B, le bec-d’âne, & C, la douille ou manche creux.
33. Cognée. A est le tranchant, B, la douille, & C, le manche de bois.
34. Hache. A en est le tranchant, B, l’œil, & C, le manche de bois.
35. Herminette. A en est le fer acéré, B, le manche, C, la frette, & D, le coin.
36. Herminette à marteau. A en est le tranchant, B, la tête, & C, le manche.
37. Hachette à marteau. A en est le tranchant, B, la tête, & C, le manche.
38. Herminette double. A & B sont deux tranchans, & C, le manche.
39. Mail ou mailloche. A en est la masse, & B, le manche.
40. Maillet.
41. Ebauchoir plat.
42. Ebauchoir à gouge. A en est le taillant arrondi.
43. Ebauchoir à grain d’orge. A en est le taillant un peu aigu.
PLANCHE LI.
Fig. 44. 45. & 46. Ciseaux semblables aux trois précédens, mais avec manches de bois. 47. Cheville d’assemblage.
48. Rabot.
49. Galere.
50. Pince de fer. A en est le bout arrondi, & B, le bout en pié de biche.
51. Levier de bois.
52. Cric. Les fig. 53. 54. & 55. en sont les développemens composés des pieces ci-dessous.
A, piece de bois creuse.
B, lumiere.
C, crochet de cric.
D, cric.
E, croissant de cric.
F & K, pignons.
G, manivelle.
H, crochets de la manivelle.
I, Petite roue. Voyez les articles relatifs aux figures.
