Planches:CHAUDRONNIER (volume III)
CHAUDRONNIER,
Contenant quatre Planches.
Il y a trois sortes de chaudronniers, le chaudronnier-grossier, le chaudronnier-planeur, & le chaudronnier-faiseur d’instrumens de musique.

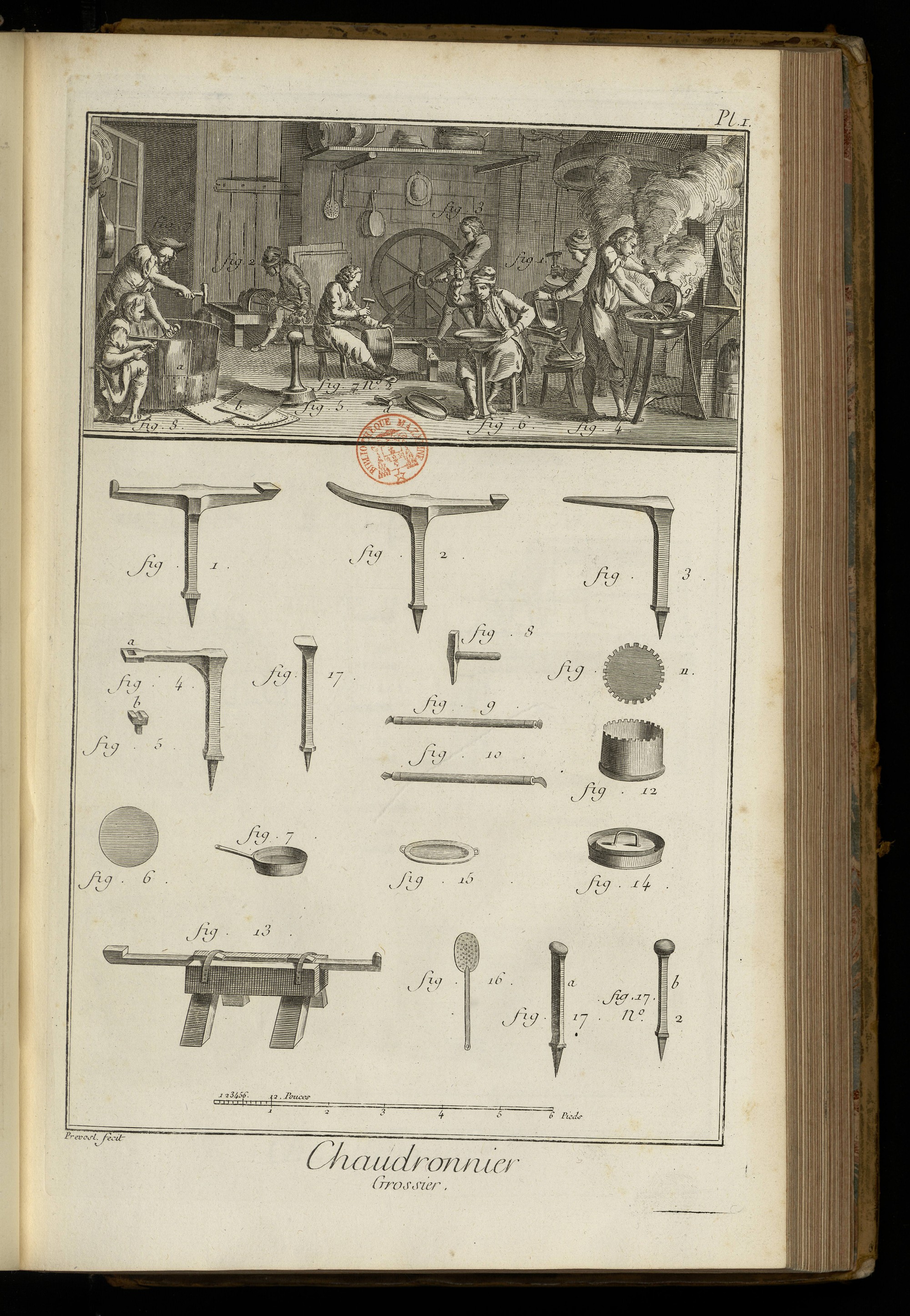

PLANCHE Iere.
Chaudronnier-grossier.
LA vignette ou le haut de la Planche représente la boutique & les opérations du chaudronnier-grossier.
Fig. 1. Ouvrier qui rétreint une piece.
2. Ouvrier qui tourne.
3. Le tourneur de roue.
4. Etameur.
5. Une boule à réteindre.
6. Ouvrier qui emboutit.
7. n. 1. Ouvrier qui a percé les trous pour river, & qui rive.
7. n. 2. Ouvrier qui rétreint sur le chevalet.
8. Ouvrier qui appuie le canon.
a, chaudiere.
b, pieces de la chaudiere, prêtes à être employées.
c, chevalet.
d, marteau.
e, poîle à poix résine.
f, poîle à feu sur son pié.
g, casserole qu’on étame.
Bas de la Planche.
1. Bigorne à deux bras.
2. Bigorne à caffetiere & autres vaisseaux pareils.
3. Autre bigorne.
4. Bigorne portant suage.
5. Suage.
a, trou pour le suage, fig. 4.
b, le suage, fig. 5.
6. Morceau de cuivre prêt à être employé à un vaisseau, comme une casserole, &c.
7. Casserole faite & garnie de sa queue.
8. Marteau à tête & à panne.
9. Paroir ou grattoir.
10. Autre paroir.
11. Fond d’une marmite de deux pieces.
12. Corps de la marmite.
13. Chevalet.
14. Couvercle d’une tourtiere.
15. Tourtiere.
16. Ecumoire.
17. n. 1. Tas ou boule.
17. n. 2. Boules, l’une ronde, & l’autre ovale.
a, l’ovale.
b, la ronde.

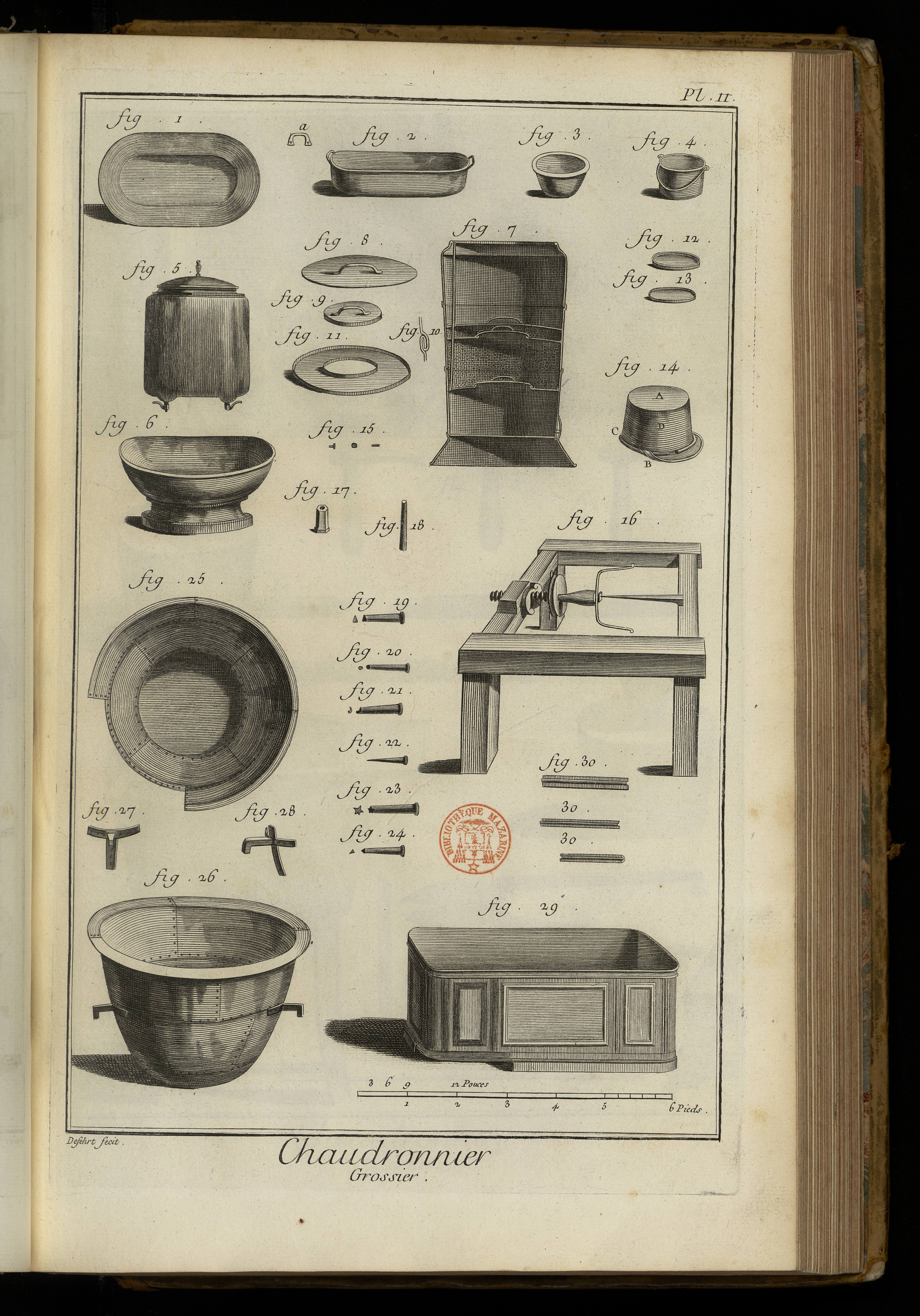

PLANCHE II.
Fig. 1. Morceau de cuivre pour une poissonniere.
2. La poissonniere achevée.
a, l’anse.
3. Marmite au sortir de la fonderie.
4. Marmite finie.
5. Petite fontaine domestique.
6. Sa cuvette.
7. Coupe d’une fontaine sablée.
8. Couvercle de dessus.
9. Couvercle du premier diaphragme ou pannache.
10. Havissure.
11. Un des pannaches ou diaphragmes.
12. Un des couvercles vû en-dessous.
13. Un autre couvercle plus petit, vû aussi en-dessous.
14. Chaudron.
15. Clou.
16. Tour pour les marmites.
17. Chasse-rivet.
18. Canon.
19. Emporte piece en forme de coeur.
20. Emporte-piece rond.
21. Emporte-piece en croissant.
22. Poinçon.
23. Emporte-piece en forme d’étoile.
24. Emporte-piece en tiers-point.
25. Plan d’une chaudiere.
26. Chaudiere.
27. Agraffes de le chaudiere, en cuivre.
28. Agraffes en fer.
29. Baignoire.
30, 30, 30. Moulures qui s’appliquent autour de la baignoire.

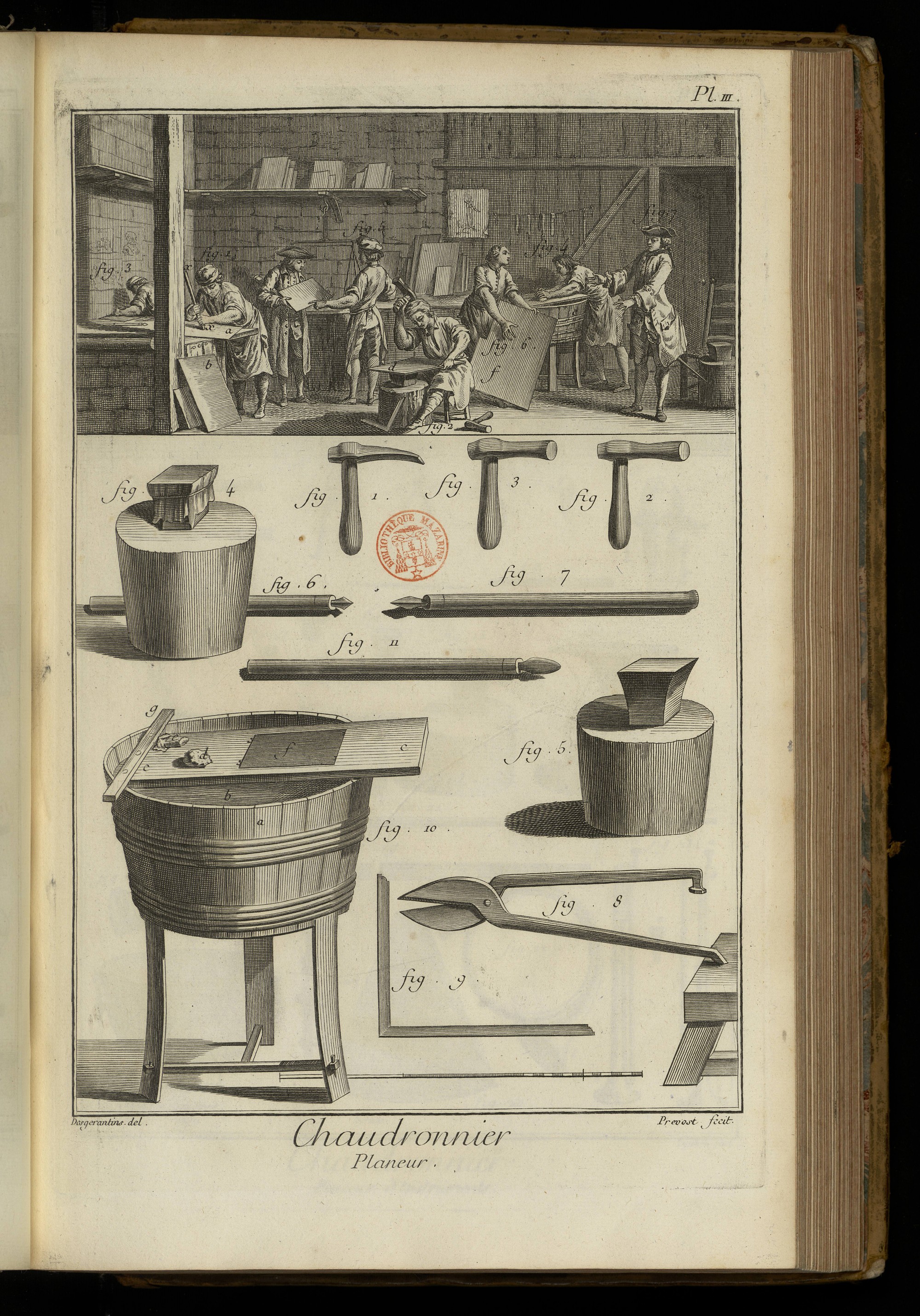

PLANCHE III.
Chaudronnier-planeur.
La vignette ou le haut de la Planche montre la boutique d’un chaudronnier planeur.
Fig. 1. Ouvrier occupé à gratter un cuivre coupé à peu-près de la grandeur demandée; car il s’étend sous le marteau du planeur presque d’un cinquieme.
a, le cuivre que l’ouvrier gratte.
b, à gratter.
x, x, son grattoir ou paloir.
L’effet de cette opération est d’ôter au cuivre la crasse dont il est couvert au sortir de la manufacture. De-là il passe entre les mains du planeur.
2. Planeur.
d, le cuivre.
c, le billot qui porte le tas.
L’effet de cette opération est de rendre le cuivre plus compact; plus il est plané, plus il s’étend; plus il perd de son épaisseur, & plus il acquiert de solidité; sa surface en devient aussi plus égale, & ses bords ne sont plus droits. C’est par cette raison qu’il faut le rogner à l’équerre avec la cisaille ou force. Le cuivre rogné passe au ponceur.
3. Ouvrier qui ponce. La ponce enleve les inégalités du marteau. A mesure que l’ouvrier ponce, il arrose son cuivre avec de l’eau.
La ponce qui enleve les inégalités du marteau, fait au cuivre des raies qu’il s’agit d’effacer.
4. Ouvrier qui reçoit le cuivre du ponceur, & qui enleve les traits de la ponce; ce qu’il exécute avec un morceau de charbon de bois blanc préparé, comme on le dira à l’article planer.
e, baquet plein d’eau avec très-petite quantité d’eau forte; l’ouvrier en arrose son cuivre posé sur la planche que les bords du baquet soutiennent. Le cuivre est arrêté sur la planche entre quatre petites pointes.
Quand le charbon a enlevé ces traits de la ponce, le cuivre est ce qu’on appelle adouci ou charbonné. Il faut maintenant le polir ou brunir.
5. Ouvrier qui pese un cuivre.
6. Ouvrier qui présente un cuivre à un graveur, fig. 7.
f, un cuivre achevé ou brut.
Bas de la Planche.
1. Marteau à étirer.
2. Marteau à dresser.
3. Marteau à planer.
4. Le tas ou l’enclume à dresser, couverte d’un parchemin.
5. L’enclume ou le tas à planer.
6. & 7. Deux grattoirs ou paloirs.
Ce sont deux morceaux d’acier trempé, à langue tranchante des deux côtés, & montés sur un manche de bois, avec une virole.
8. La cisaille ou force.
9. L’équerre.
10. Le baquet avec la planche sur laquelle on ponce & charbonne. On tient la ponce à la main; mais le charbon est enveloppé d’un petit chiffon.
a, le baquet.
b, l’intérieur du baquet.
c c, la planche.
d, la ponce.
e, le charbon.
f, le cuivre arrêté sur la planche par quatre petites pointes.
g, tasseau qui soutient la planche un peu obliquement sur le baquet. Cette obliqueté fait que l’eau redescend toujours de dessus le cuivre dans le baquet.
11. Brunissoir. C’est le même que celui des argenteurs; il est d’acier bien poli & émoussé par les côtés.

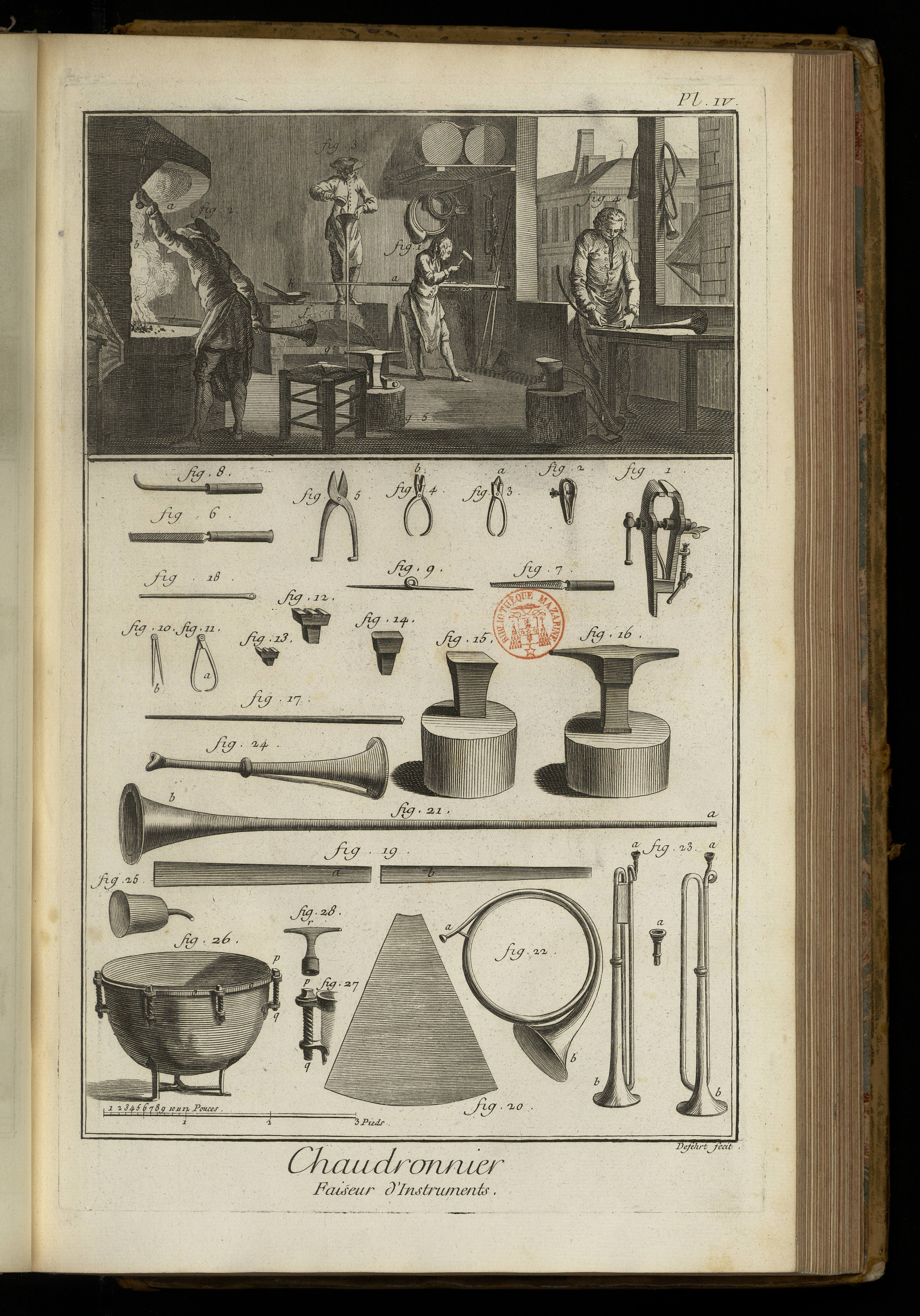

PLANCHE IV.
Chaudronnier-faiseur d’instrumens de musique.
La vignette ou le haut de la Planche représente la boutique de cet ouvrier.
Fig. 1. Ouvrier qui donne la premiere forme à un morceau de cuivre destiné pour un cor de chasse; ce qu’il exécute sur un mandrin de fer rond & long, fixé à la muraille.
a b, le mandrin couvert en partie du morceau de cuivre.
2. Ouvrier qui soude les différentes pieces qui for-ment le cor de chasse, la trompette ou tel autre instrument de la même sorte.
a b c d, la forge.
e, le soufflet.
3. Ouvrier qui verse du plomb fondu dans le cor, pour pouvoir le courber sans lui faire perdre sa rondeur.
f, g, le fourneau à fondre le plomb.
h, la poîle qui tient le plomb fondu.
4. Ouvrier qui contourne le cor rempli de plomb. Quand le cor aura la forme qui lui convient, on le mettra chauffer, pour le vaider du plomb dont il est rempli.
5. Bigorne à faire les pavillons.
6. Tas ou enclume.
Bas de la Planche.
1. L’étau.
2. Tenaille à vis & à main.
3. 4. pinces.
a, pince ronde.
b, pince plate.
5. Cisaille.
6. Lime plate.
7. Lime ronde.
8. Brunissoir crochu.
9. Poinçon.
10. & 11. Compas.
a, compas à jauge ou d’épaisseur.
b, compas ordinaire.
12. & 13. Suage.
14. Petit tas.
15. Grand tas ou enclume avec son billot.
16. Bigorne avec son billot.
17. Mandrin.
18. Petit mandrin.
19. a b, développement du cor de chasse.
20. Développement du pavillon.
21. Cor de chasse avant que d’être courbé.
22. Cor de chasse achevé.
a, l’embouchure.
b, le pavillon.
23. Trompette.
a, l’embouchure.
b, le pavillon.
24. Porte-voix.
25. Cornet acoustique.
26. Timballe.
o, o, o, cercle pour monter la peau, & la tendre par le moyen des vis p q.
17. La vis séparée p q.
18. La clé r. Voyez les art. Etamer, Rétreindre, Fontaine, Cor, Tas, Marteau, Planer, & autres.
