Planches:CHIMIE (volume III)
CHIMIE,
Contenant vingt-cinq Planches, vingt-quatre simples et une double.
La premiere de ces Planches montre le laboratoire chimique, avec la table des rapports, & les quatres ſuivantes, les caractères chimiques, avec leur explication; les inſtrumens, fourneaux, vaiſſeaux, & autres uſtenſiles du laboratoire en rempliſſent ſeize autres. Il en reſte trois, dont deux repreſentent les cryſtalliſations des principaux ſels ; & la troiſieme & dernière de toutes eſt un embleme des procédés du grand œuvre.
PLANCHE Iere.

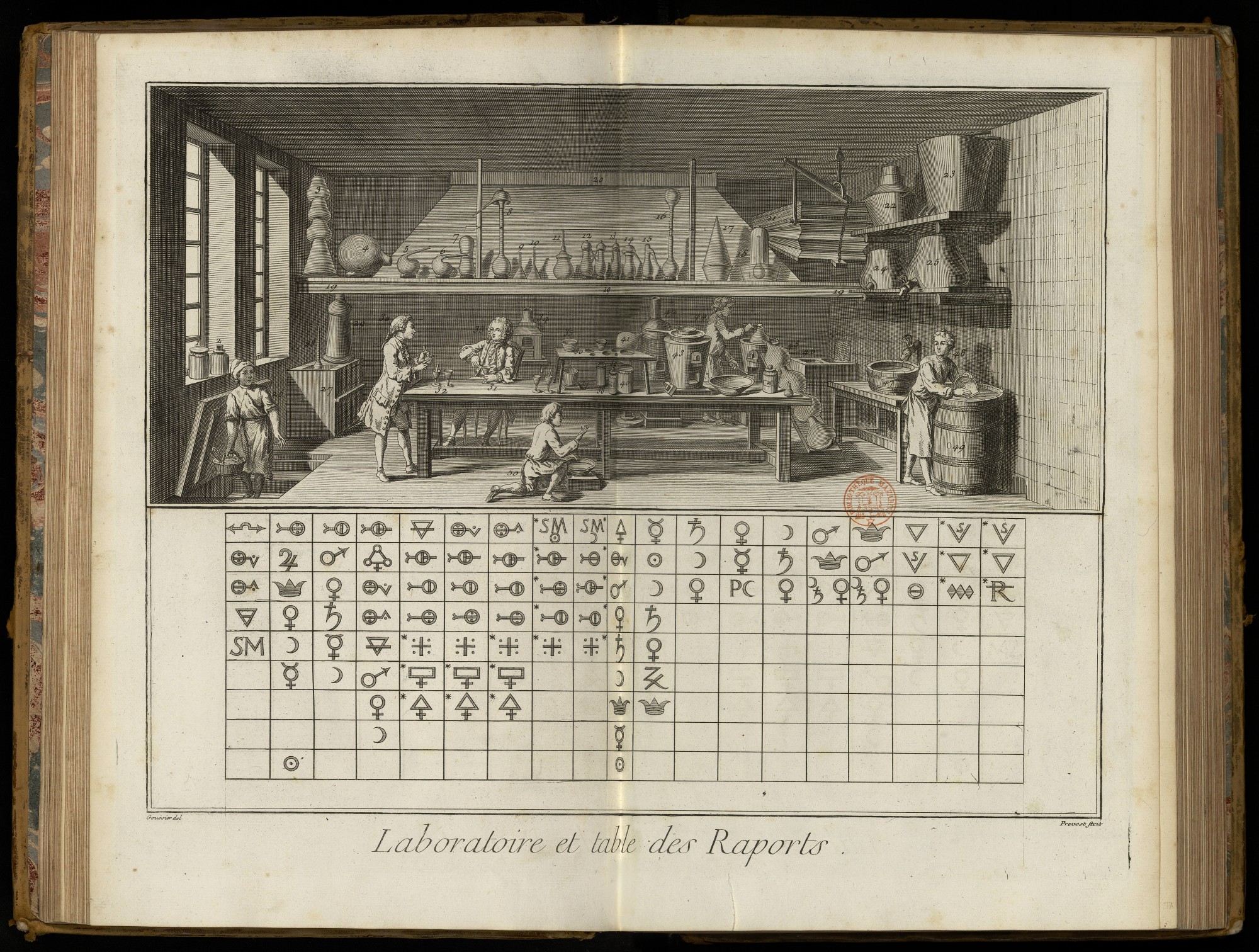

Le haut de cette Planche montre le laboratoire chimique ; le bas est rempli par la table des rapports.
Haut de la Planche.
Fig. 1. Poudrier.
2. Flacon à goulot renversé, avec son bouchon de verre.
3. Aludels pour tirer l’esprit de souffre, selon la méthode de Stahl.
4. Balon ou récipient.
5. 6. Cornues.
7. Cucurbites de rencontre.
8. Matras avec sa tête de maure.
9, 10. Entonnoir.
11. Enfer de boyle.
12. Jumeaux.
13. Pélican.
14. Alambic avec sa cucurbite.
15. Vaisseau à retirer les huiles essentielles pesantes, de M. Venel.
16. Matras de rencontre.
17. Vaisseau pour la sublimation des fleurs de Benjoin.
18. Appareil pour mesurer la quantité d’air qui s’échappe des corps en fermentation.
19, 19, 19, 20. Manteau de la cheminée.
21. Soufflet de forge.
22. Bain-marie pour une cucurbite de verre.
23. Serpentin double dans la cuvette.
24. Cucurbite d’un alambic de cuivre.
25. Son chapiteau.
26. Garçon de laboratoire, portant du charbon.
27. Athanor.
28. Matras en digestion dans l’athanor.
29. Tour de l’athanor.
30. Physicien conférant avec un Chimiste sur la dissolution.
31. Table du laboratoire.
32. Verres où se font des dissolutions métalliques.
33. Chimiste.
34. Fourneau d’essai.
35. Entonnoirs à filtrer les liqueurs.
36. Table percée pour recevoir pluſieurs entonnoirs.
37. Récipident placé au-dessous d’un entonnoir.
38. Bocal placé au-dessous d’un entonnoir.
39. Flacon bouché.
40. Bocal couvert de papier.
41. 42. Récipient adapté à une cornue placée dans le fourneau 42.
43. Fourneau à capsules.
44. Chimiste faiſant des projections pour les clissus.
45. Appareil des clissus.
46. Forge.
47. Baquet au-dessous d’une fontaine.
48. Garçon de laboratoire lavant les vaisseaux.
49. Tonneau plein d’eau.
50. Autre garçon de laboratoire.
Bas de la Planche.
Table des rapports.
PLANCHES I, II, III, IV.

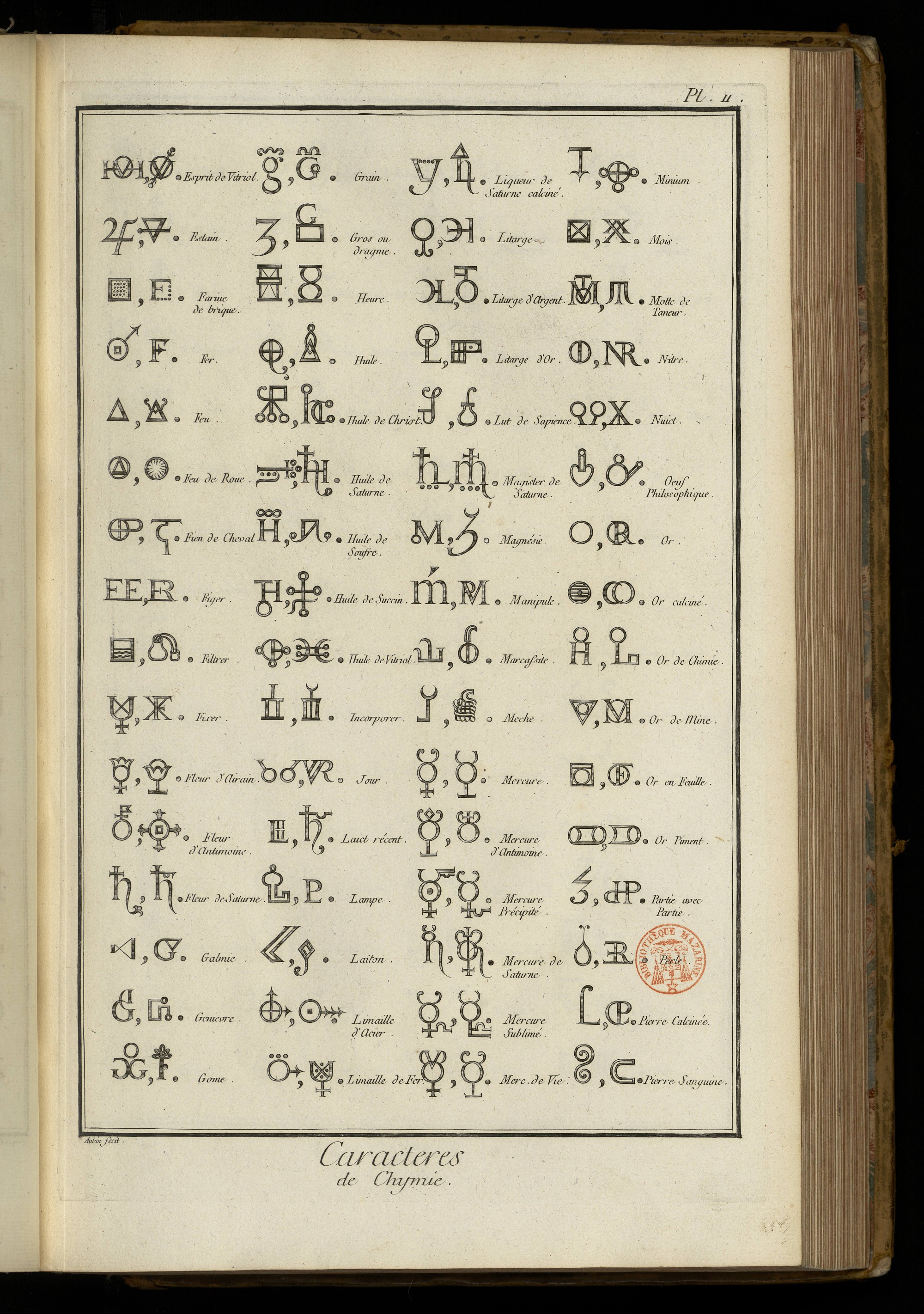

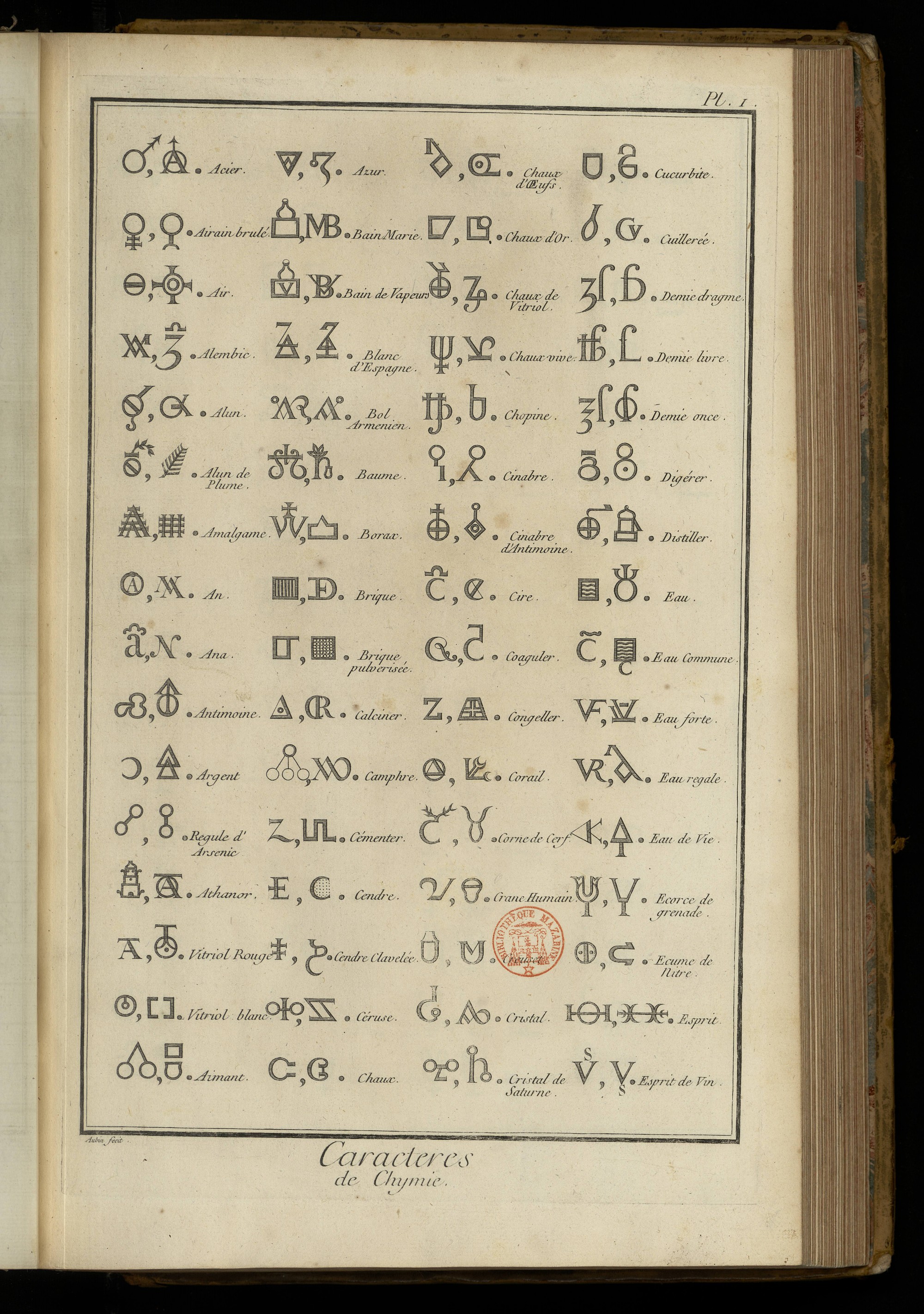

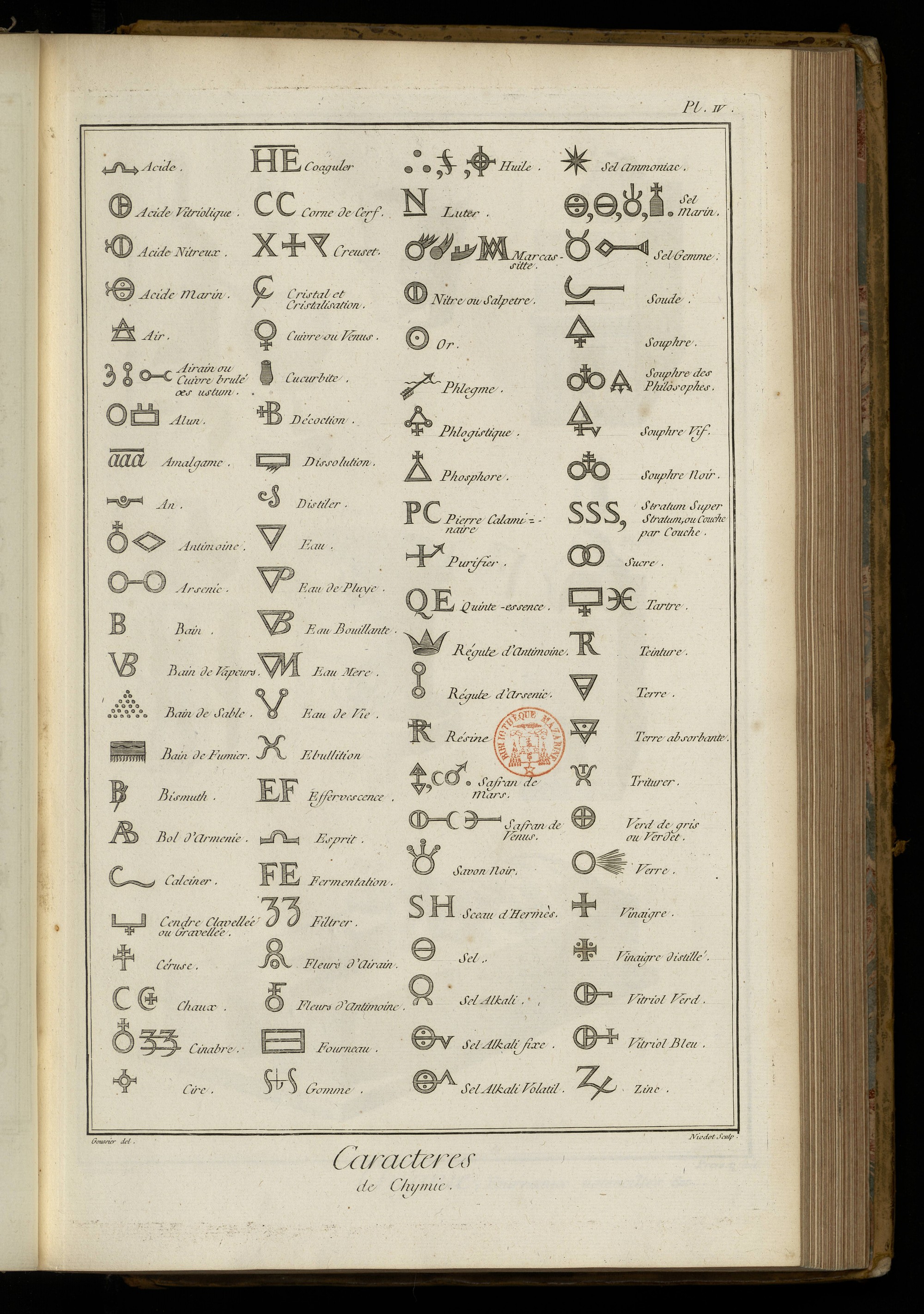

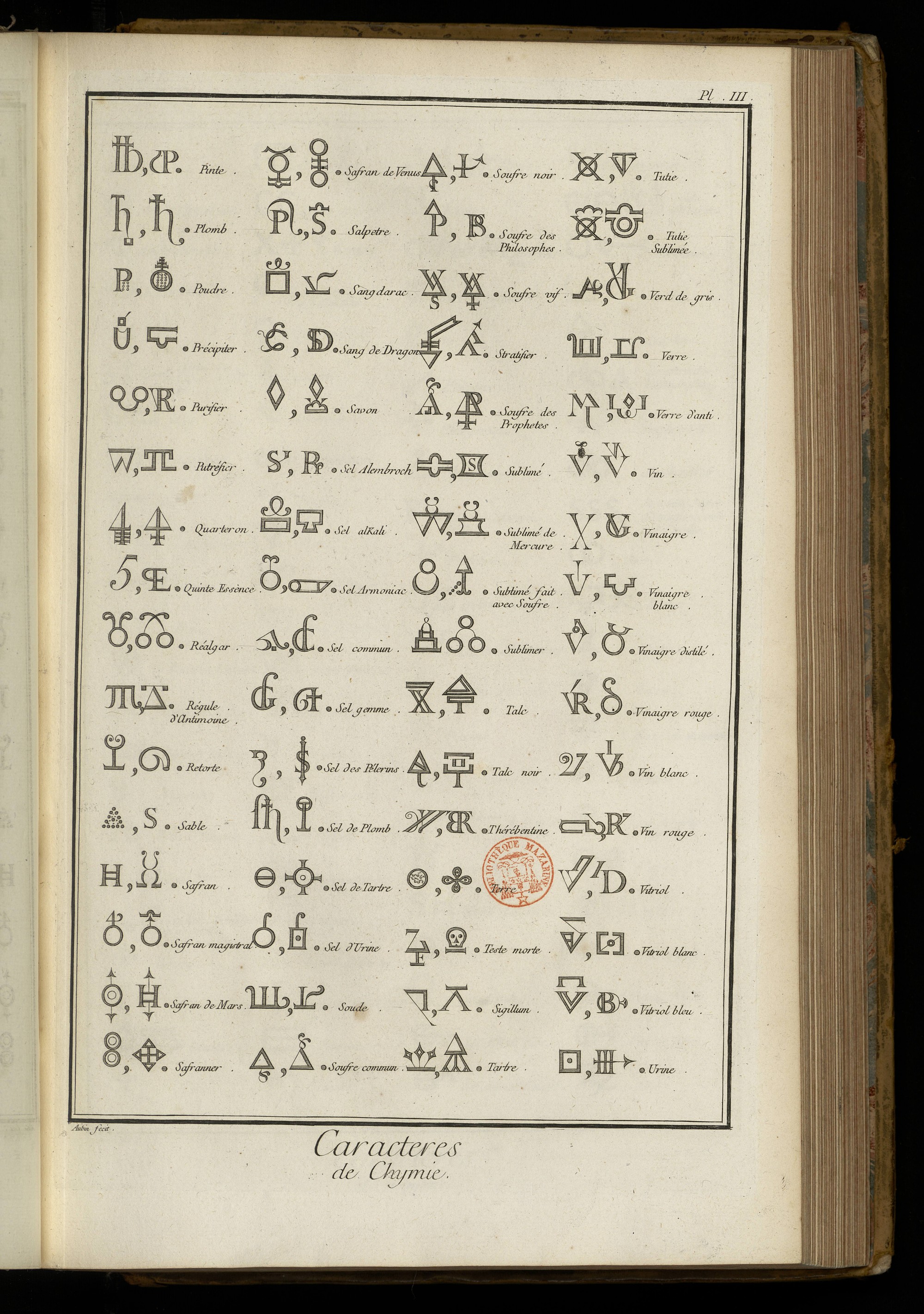

Caractères Chimiques.
Le nom de la chose est à côté du caractère qui la désigne.

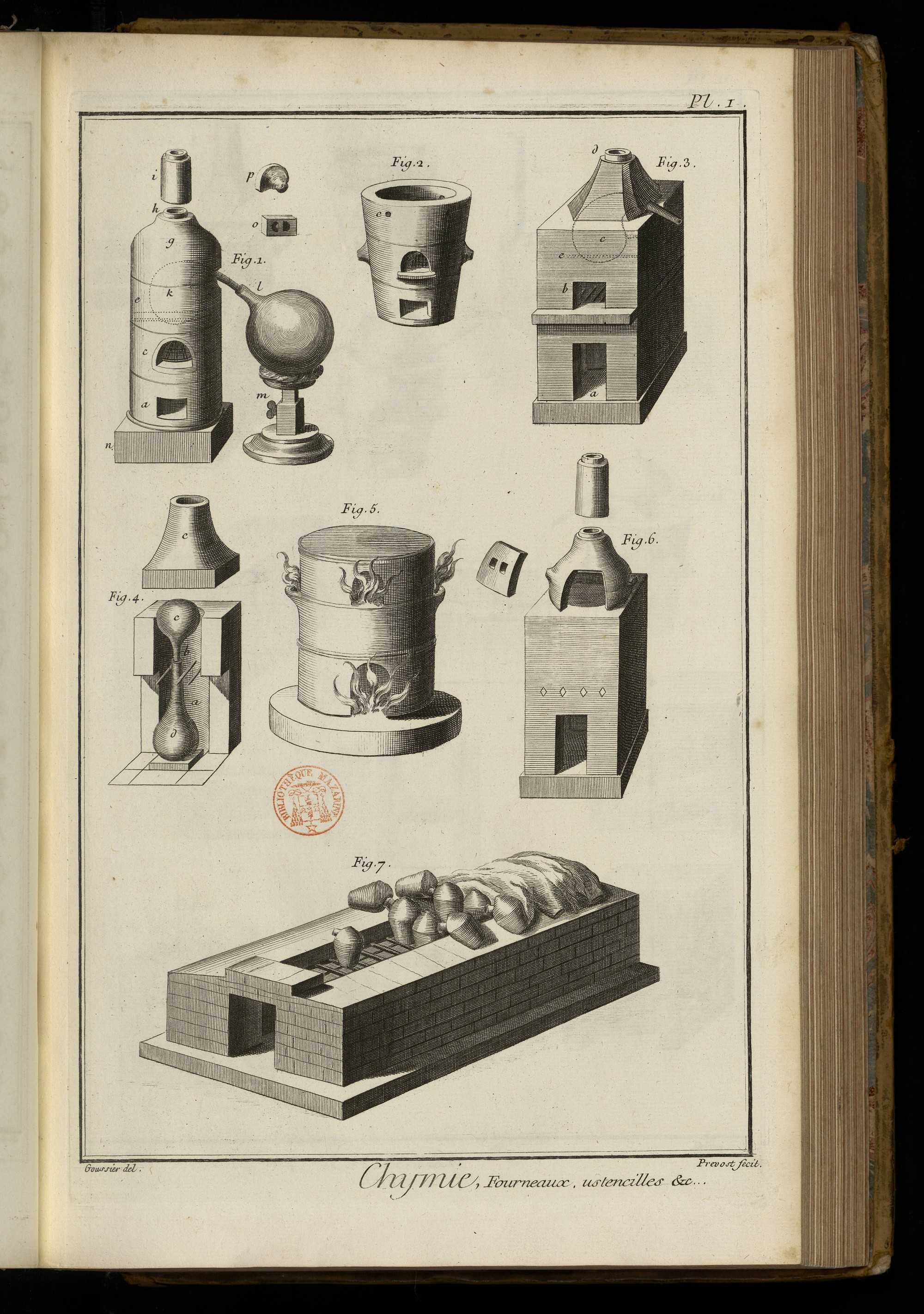

PLANCHE I.
Des fourneaux, des vaiſſeaux & autres uſtenſiles du laboratoire de Chimie.
Fig. i Grand fourneau de réverbere pour la diſtillation des végétaux à feu nud, & des acides minéraux, Rouelle.
2. Fourneau pour le diſtillation des ſubſtances végétales au bain-marie ou au degré de l’eau bouillante. On ſe ſert pour cet effet de l’appareil représetné à la figure 3. Planche IX.
3. Fourneau de réverbere en maçonnerie, pour la diſtillation du phoſphore & de l’huile de vitriol. R.
4. Fourneau pour diſtiller per deſcenſum. Sgobbis.
5. Fourneau pour les aludels. Geber.
6. Fourneau à vent pour la fuſion des métaux ; leur réduction, &c. R.
7. Galere des diſtillateurs d’eau forte de Paris.

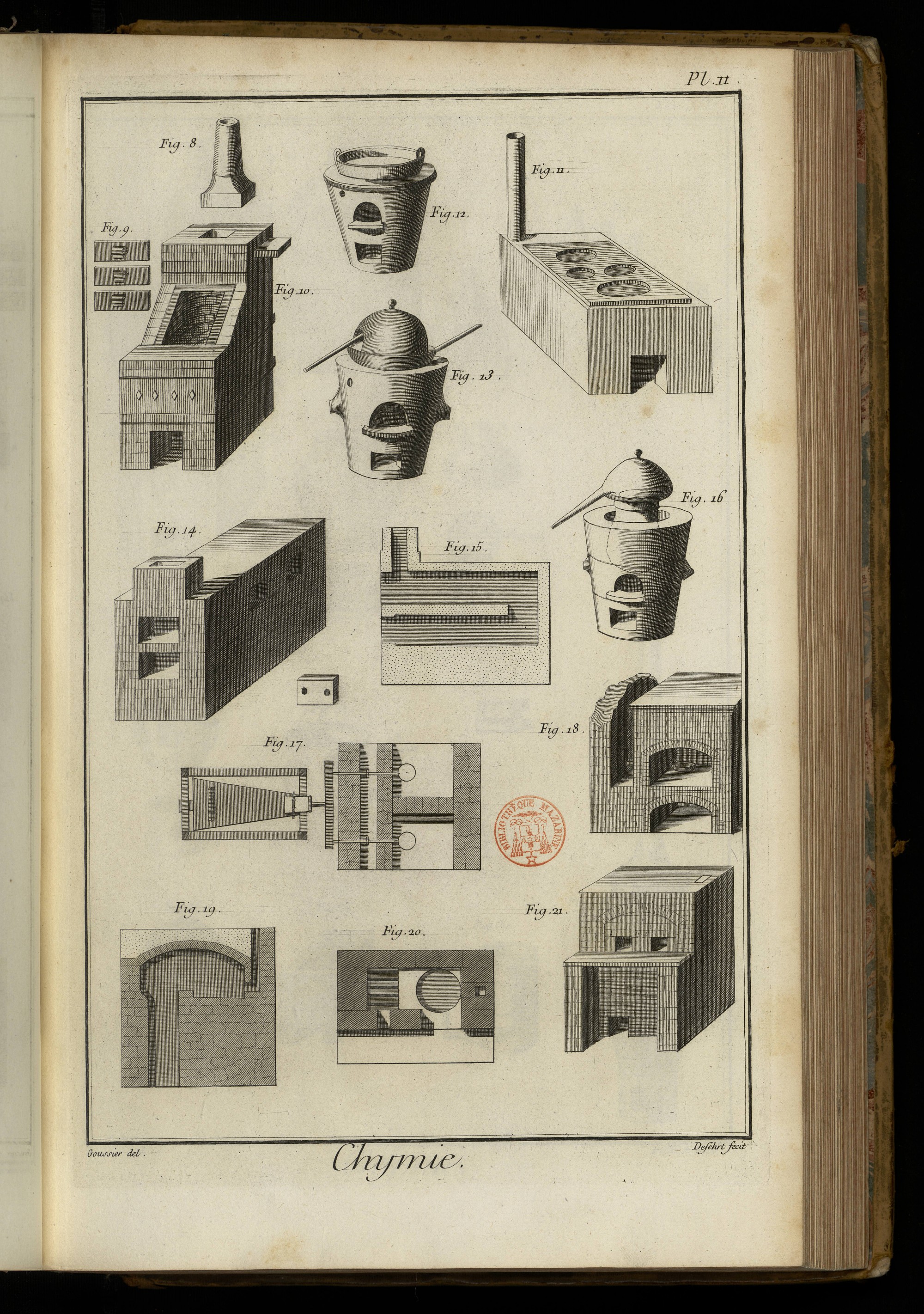

PLANCHE II.
Fig. 8. Dôme du fourneau du fuſion de la figure 10.
9. Plaque de fer ſervant de fermeture au fourneau de fuſion de la figure 10.
10. Fourneau de fuſion ou à vent, qui ne differe du fourneau fig. 6. qu’en ce que ſa chape eſt de maçonnerie, & qu’il y a un régitre à la cheminée pour régler le feu.
11. Grand bain-marie pour l’évaporation des extraits & des liqueurs ſalines qu’on veut faire criſtalliſer. R.
12. fourneau pour les décoctions, extractions au moyen de l’eau, en un mot, pour toutes les opérations qui ne demandent que le degré de l’eau bouillante ou un degré inférieur. R.
13. Fourneau à capſule pour toutes les digeſtions ou diſtillations au bain de ſable, de cendre, de limaille, &c. R.
14. Pour la calcination des mines & des métaux. R.
15. Coupe longitudinale du fourneau de la figure 14, pour en faire voir l’intérieur.
16. Fourneau avec une cucurbite baſſe, de terre, pour diſtiller à feu nud.
17. Coupe horiſontale du fourneau d’affinage de Saxe, Hongrie & Boheme. Hellot.
18 Elévatio du même fourneau.
19. Coupe tranſverſale du fourneau d’affinage de Schluther.
20. Coupe horiſontale du même fourneau.
21. Elévation du même fourneau.

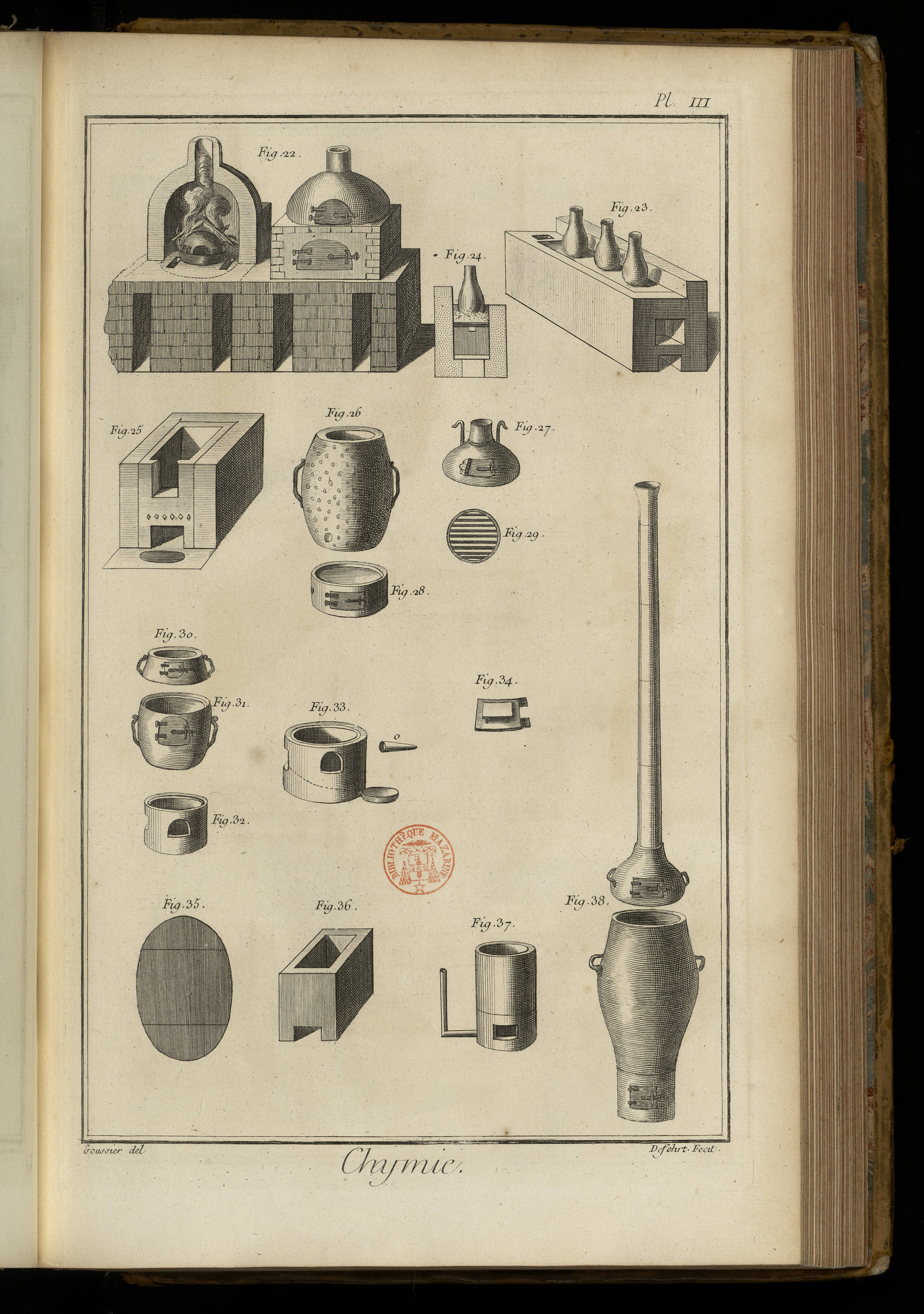

PLANCHE III.
Fig. 22. Fourneau d’affinage de Cramer. On a repréſenté dans la même figure la coupe du fourneau, pour en faire voir l’intérieur avec ſa caſſe, ſa moufle, le feu, les ſoupiraux, &c. On voit dans la même figure ſon élévation.
23. Fourneau pour le départ des matieres d’or & d’argent. Hellot.
24. Coupe verticale du même fourneau.
25. Grand fourneau pour la fonte des mines, avec ſa chemiſe. Cramer.
26. Fourneau du fuſion de Cramer.
27. Dôme de ce fourneau.
28. Son cendrier ou piédeſtal.
29. Sa grille.
30. complément de la fig. 33 faiſant enſemble un fourneau ſemblable à celui de la fig. 26.
31. Partie inférieure d’un fourneau ſemblable à celui de la fig. 26.
32. Autre cendrier de la fig. 23. luté en-dedans & garni d’un baſſin pour recevoir la métal fondu.
33. Autre cendrier de la même fig. 26. différent du précédent, en ce que le bassin intérieur est disposé de façon que la matiere fondue coule dans un second petit bassin ou catin.
O, tuyere de cuivre s’adaptant au bassin de réception, & y conduisant le vent du soufflet.
34. Porte des cendriers ayant en-dedans une lame de tole pour soutenir la terre dont on la garnit.
35. Moule elliptique servant à former le fourneau de fusion précédent.
36. Fourneau de fusion quarré.
37. Fourneau de fusion à tour.
38. Fourneau de fusion de Pott, qui l’a employé pour l’examen des terres, & leur vitrification.

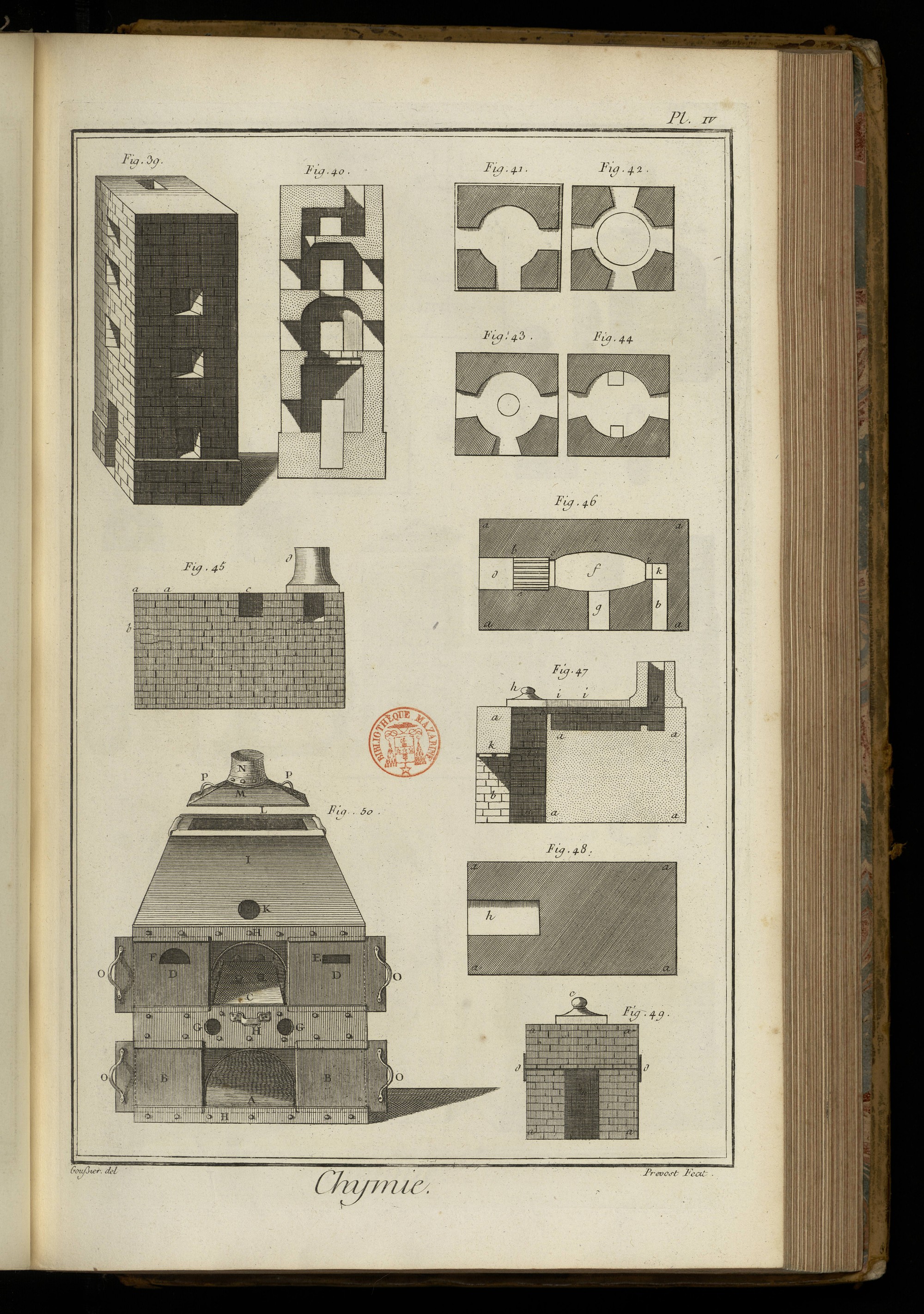

PLANCHE IV.
39. Petit fourneau de verrerie de Kunkel, corrigé par Cramer, exécuté chez M. Rouelle, & qu’on pourroit perfectionner encore, en y appliquant la bouche du fourneau de fayancerie.
40. Coupe verticale du fourneau précédent, prise de devant en arriere.
41. Coupe horisontale de la premiere chambre.
42. Coupe horisontale de la seconde chambre.
43. Coupe horisontale de la troisieme chambre.
44. Coupe horisontale de la quatrieme chambre.
45. Fourneau d’essai à l’angloise, vû par le côté.
46. Sa coupe horisontale.
47. Sa coupe verticale.
48. Sa fondation.
49. Ce même fourneau vû par-devant.
50. Fourneau d’essai en tole, avec une grille, de Cramer.

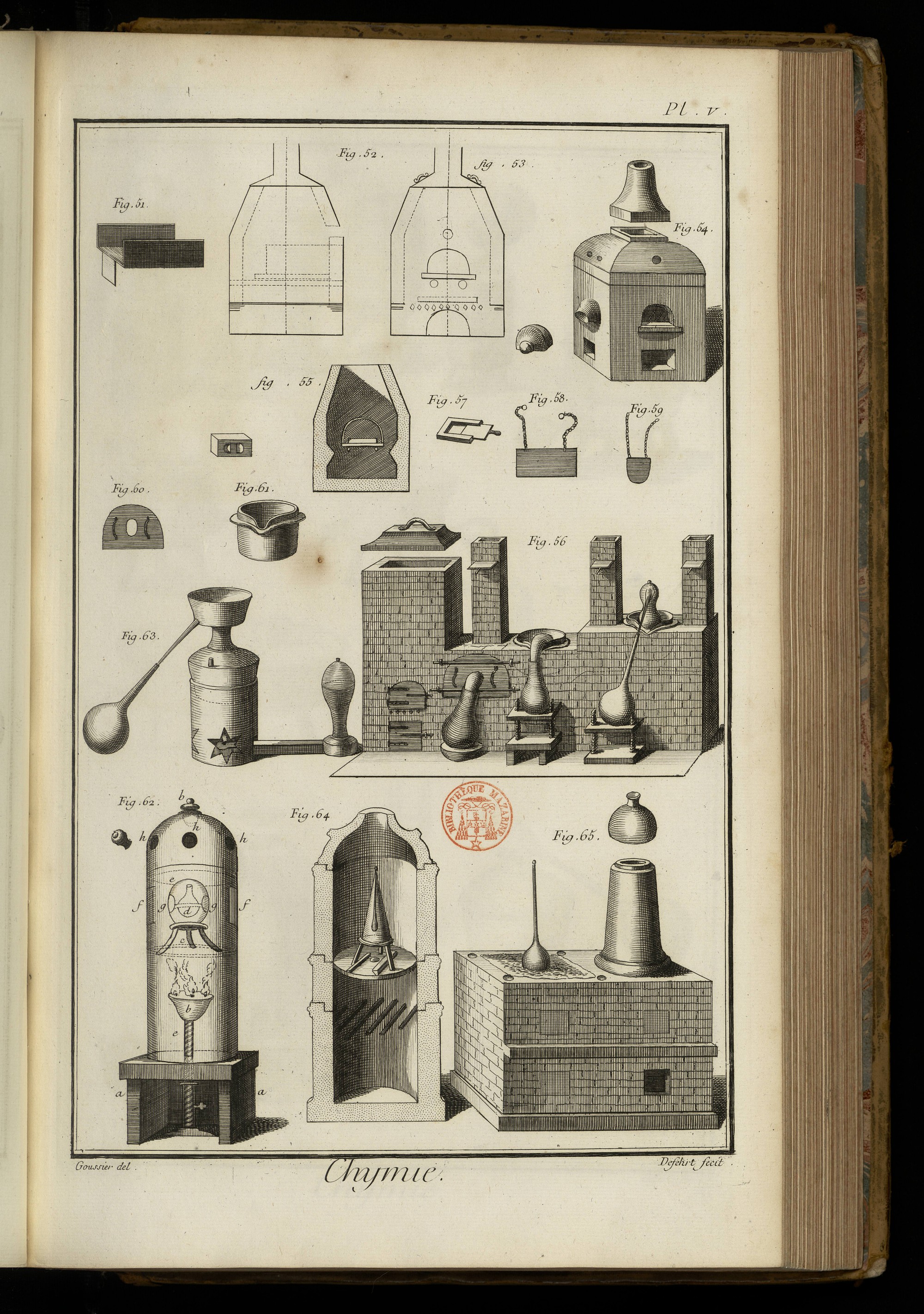

PLANCHE V.
51. Canal de tole qui s’ajuste à la bouche du foyer du fourneau précédent, & qu’on emplit de charbons ardens pour empêcher que l’air qui frappe cette bouche, ne réfroidisse la matiere en fusion.
52. Coupe du fourneau de la fig. 50. Elle est prise de devant en arriere.
53. Autre coupe prise d’un côté à l’autre parallelement à la face.
54. Fourneau d’essai en terre des fournalistes de Paris. R.
55. Coupe d’un fourneau d’essai en tole sans grille. Schluther
56. Athanor de Cramer. N B. Cet athanor qui est exécuté à Surene dans le laboratoire de M. le comte de Lauraguais, ne répond pas à beaucoup près à l’idée que M. Cramer en a donnée.
57. Plaque de fer encadrée, servant de fermeture aux cheminées de l’athanor.
58. Plaque de fer servant de régitre pour gouverner le feu, elle doit être placée entre la tour & la premiere chambre.
59. Piston pour fermer l’ouverture de la porte de la premiere chambre.
60. Porte de la premiere chambre.
61. Chaudron de fer servant de bain de sable ou de bain-marie, ou même de réverbere, en le renversant suivant l’opération qu’on en veut faire, & l’espece de feu dont on a besoin.
62. Fourneau à lampe de Sgobbis, pour des digestions à un feu léger.
63. Fourneau à lampe ordinaire, avec lequel les dames peuvent distiller des eaux de senteur.
64. Athanor philosophique hermétique de Roquetaillade (Rupecissa).
Fig. 65. Athanor avec un bain de sable, pour les digestions, les évaporations, les teintures, &c. Les deux avents les plus près de la tour sont superflus; on peut les retrancher sans inconvénient.

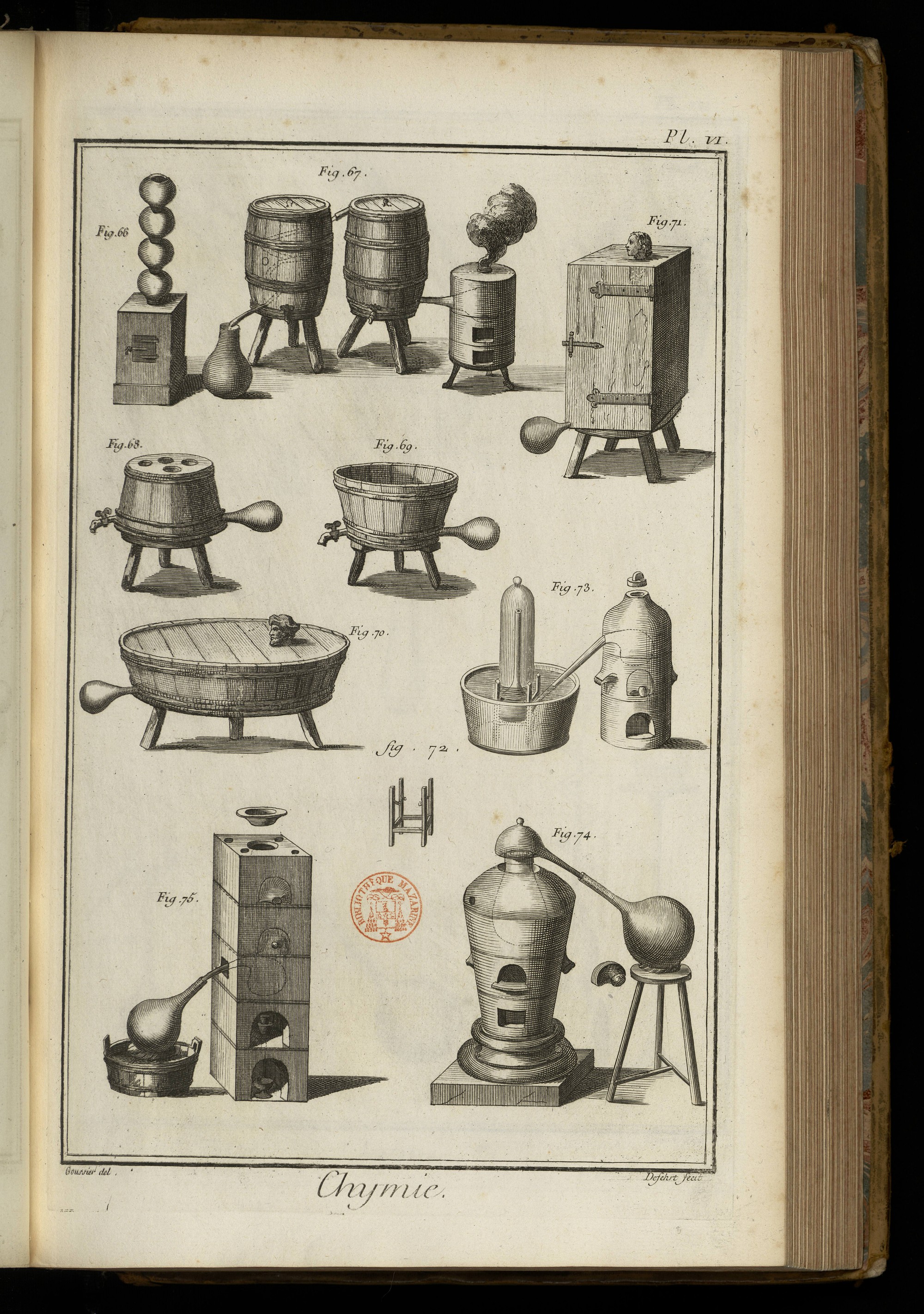

PLANCHE VI.
66. Fourneau pour sublimer des matieres qu’on jette sur des charbons ardens. Glaub. furn. lib. 1.
67. Appareil pour distiller les matieres végétales & l’esprit de vin dans un tonneau, sans avoir besoin de recourir aux chaudieres, aux alambics, &c. en faveur des pauvres gens. Glaub. lib. 3.
68. Bain-marie dans un baquet qu’on échauffe par le moyen d’un globe de cuivre appliqué au fourneau de la fig. 67. Glaub. ibid. 69. Baquet pour la coction de la bierre, &c. qu’on échauffe comme le précédent. Glaub. ibidem.
70. Bain dans un cuvier, échauffé par le même moyen que les précédens. Glaub. ibid.
71. Etuve en bois pour le bain sec, qu’on échauffe de la même maniere que les vaisseaux précédens. Glaub. ibid.
72. Support de l’appareil de la fig. 73. qui suit.
73. Appareil pour connoître la quantité d’air qui se dégage d’un corps dans la distillation. Hales corrigé par Rouelle.
74. Appareil pour la distillation du vinaigre à feu nud.
75. Fourneau polychreste de Dorn. Lib.

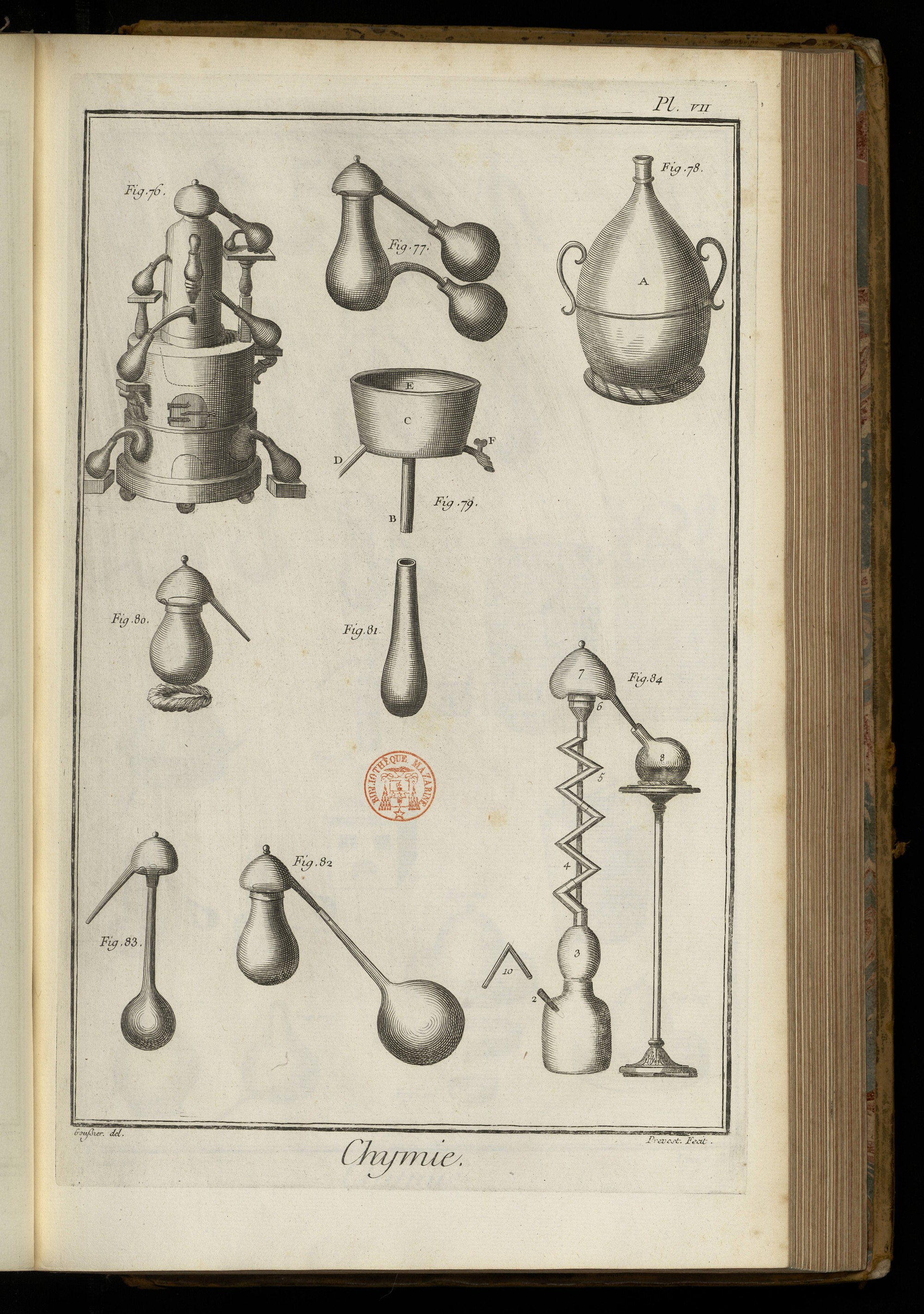

PLANCHE VII.
Fig. 76. Appareil pour une distillation graduée. Libav.
77. Cucurbite pour une distillation graduée. Manget, theat. pharmaceut.
78. Courge de cuivre, pour la distillation des plantes, du vin, de la bierre, &c. Lemery.
79. Son chapiteau & sa colonne.
80. Alambic de verre de deux pieces.
81. Cucurbite de verre très-élevée, pour la distillation des matieres sujettes à gonfler. R.
82. Alambic de verre de deux pieces, avec un matras pour récipient.
83. Matras avec sa tête de maure, pour rectifier l’esprit de vin à l’eau, à la maniere de Kunkel.
84. Courge avec sa colonne en zig-zag, qu’on employoit autrefois pour alkooliser l’esprit de vin dès la premiere distillation, mais qu’on a abandonnée depuis qu’on s’est apperçu qu’une courge avec une colonne d’un pié donnoit cet esprit de vin autant déphlegmé que les colonnes les plus longues.

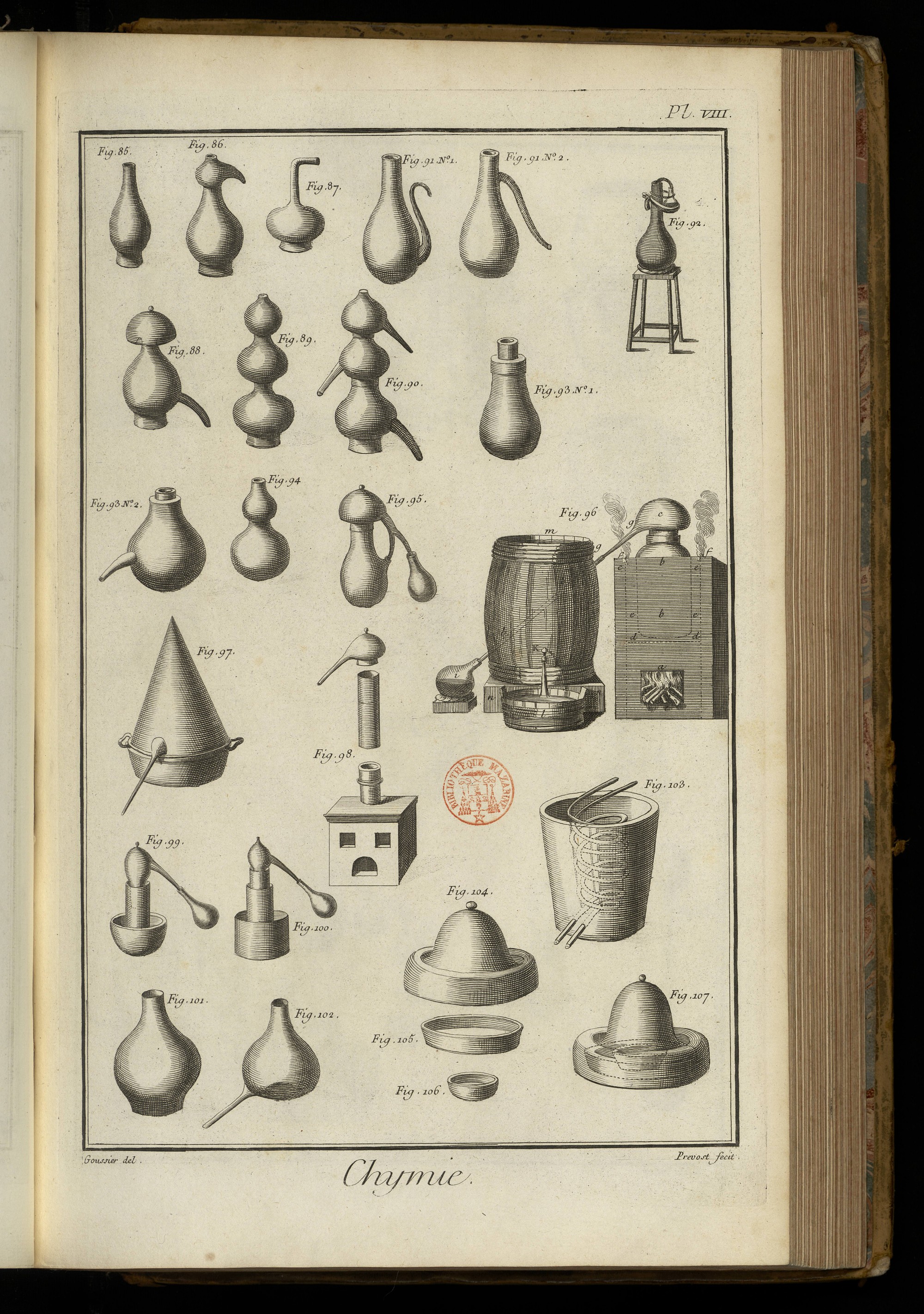

PLANCHE VIII.
85. Chapiteau sans gouttiere ouvert par le haut. Libav.
86. Le chapiteau précédent surmonté d’un chapiteau à bec sans gouttiere. Libav.
87. Chapiteau avec un tuyau recourbé partant de son sommet. Libav.
88. Chapiteau double pour une distillation graduée. Libav.
89. Chapiteaux disposés en aludels, sans bec. Libav.
90. Chapiteaux disposés en aludels, avec des becs. Lib.
91. n. 1. Récipient à syphon pour la distillation des huiles essentielles légeres. Manget.
91. n. 2. Récipient à bec pour les huiles essentielles pesantes. Venel.
92. Appareil pour retirer les huiles essentielles de l’eau par la meche.
93. n. 1. Cucurbite avec rebord. Libav.
93. n. 2. Autre cucurbite à rebord pour une distillation graduée. Libav.
94. Cucurbite double. Libav.
95. Alambic pour la distillation & la cohobation. Lib.
96. Alambic avec sa tête de maure & un tuyau qui traverse un tonneau plein d’eau pour tenir lieu de réfrigérent. On peut l’employer pour la distillation des eaux aromatiques des plantes, leurs huiles essentielles, les esprits, &c.
97. La chapelle des anciens, avec laquelle ils distilloient leur eau rose.
98. Alambic de Geber.
99. Autre vaisseau distillatoire de Geber.
100. Autre du même.
101. Cloche de verre pour démontrer l’inflammabilité des vapeurs de l’esprit de vin. R.
102. Cloche de verre à gouttiere, ouverte par le haut, pour la distillation de l’esprit de souffre. R.
103. Serpentin double en spiral, placé dans une cuvette qu’on remplit d’eau froide pour tenir lieu de réfrigérent. On s’en sert pour la distillation de l’esprit de vin, des esprits aromatiques & des huiles essentielles. On consacre ordinairement un des serpentins à la distillation de l’esprit de vin, & on ne l’employe qu’à cela.
104. Cloche de verre pour distiller à la chaleur du soleil. Pott, Mémoires de l’Académie de Berlin.
105. Grande capsule de verre destinée à recevoir les matieres à distiller.
106. Petite capsule de verre qui se met dans la grande, & qui contient les matieres à distiller, faisant l’office de cucurbite.
107. Pieces des fig. 104. 105. & 106. appareillées.

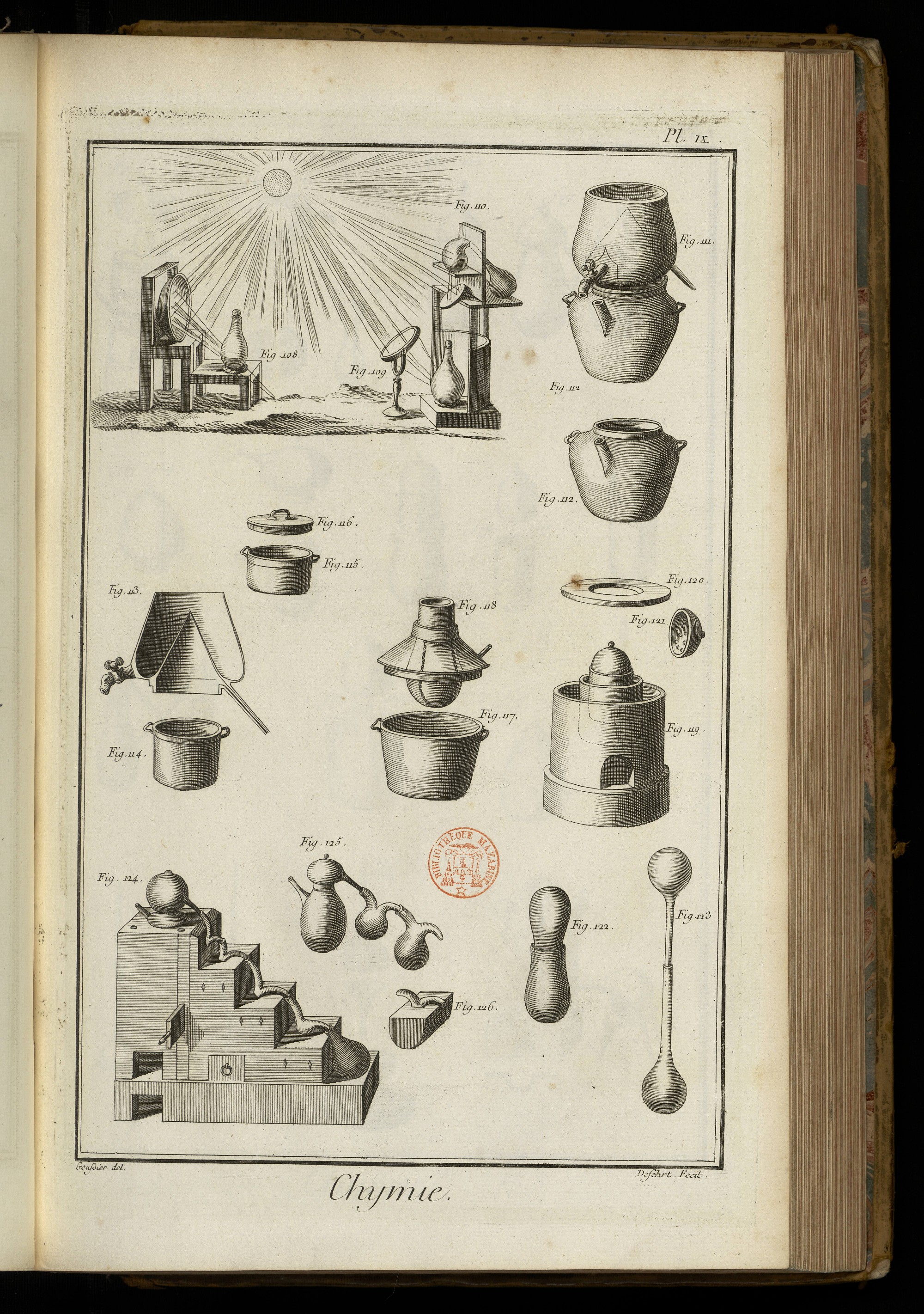

PLANCHE IX.
108. Distillation ou digestion au soleil par réflexion. Libav.
109. Distillation ou digestion par réfraction. Libav.
110. Distillation au soleil par réflexion pour une cornue. Libav.
111. Alambic de cuivre polycreste, au moyen duquel on peut distiller toute sorte d’eaux, d’esprits, d’huiles essentielles, &c. au bain de vapeur, au bain-marie ou au degré de l’eau bouillante. R.
112. La piece inférieure de l’alambic précédent; elle sert de cucurbite, lorsqu’on veut distiller au degré de l’eau bouillante ou du bain marie, lorsqu’on n’a besoin que d’un degré de chaleur moins considérable.
113. La piece supérieure coupée pour faire voir son chapiteau d’étain & son réfrigérent de cuivre.
114. Cucurbite d’étain qu’on ajuste dans l’alambic précédent, lorsqu’on veut distiller au bain-marie.
115. Autre cucurbite d’étain qu’on substitue à la précédente, lorsqu’on ne veut avoir que la chaleur du bain de vapeur.
116. Couvercle qui s’ajuste également aux deux cucurbites, fig. 114. & 115. & à la piece de la fig. 112.
117. Chaudron de cuivre pour placer une cucurbite au bain-marie. R.
118. Son couvercle avec un trou au milieu pour donner passage au col de la cucurbite. On a représenté la cucurbite adaptée à ce couvercle. On employe cet appareil, lorsqu’on veut distiller des substances qui pourroient attaquer les vaisseaux de métal, & qui n’exigent pas un grand degré de chaleur, telles que le cochlearia & les autres plantes cruciferes, le vinaigre, &c.
119. Diploma ou bain-marie des anciens, avec son fourneau. Libav.
120. Plaque percée en fer ou en cuivre, pour soutenir le vaisseau sur le bain.
121. Couvercle du vaisseau avec des crochets en-dedans pour suspendre les matieres qu’on ne veut qu’humecter.
122. Cucurbites de rencontre.
123. Matras de rencontre. On se sert de l’un ou de l’autre de ces deux appareils pour les digestions, les circulations, &c.
124. Appareil de cohobation. Libav.
125. Vaisseaux de l’appareil précédent.
126. Bain pour les vaisseaux de l’appareil ci-dessus, fig. 224.

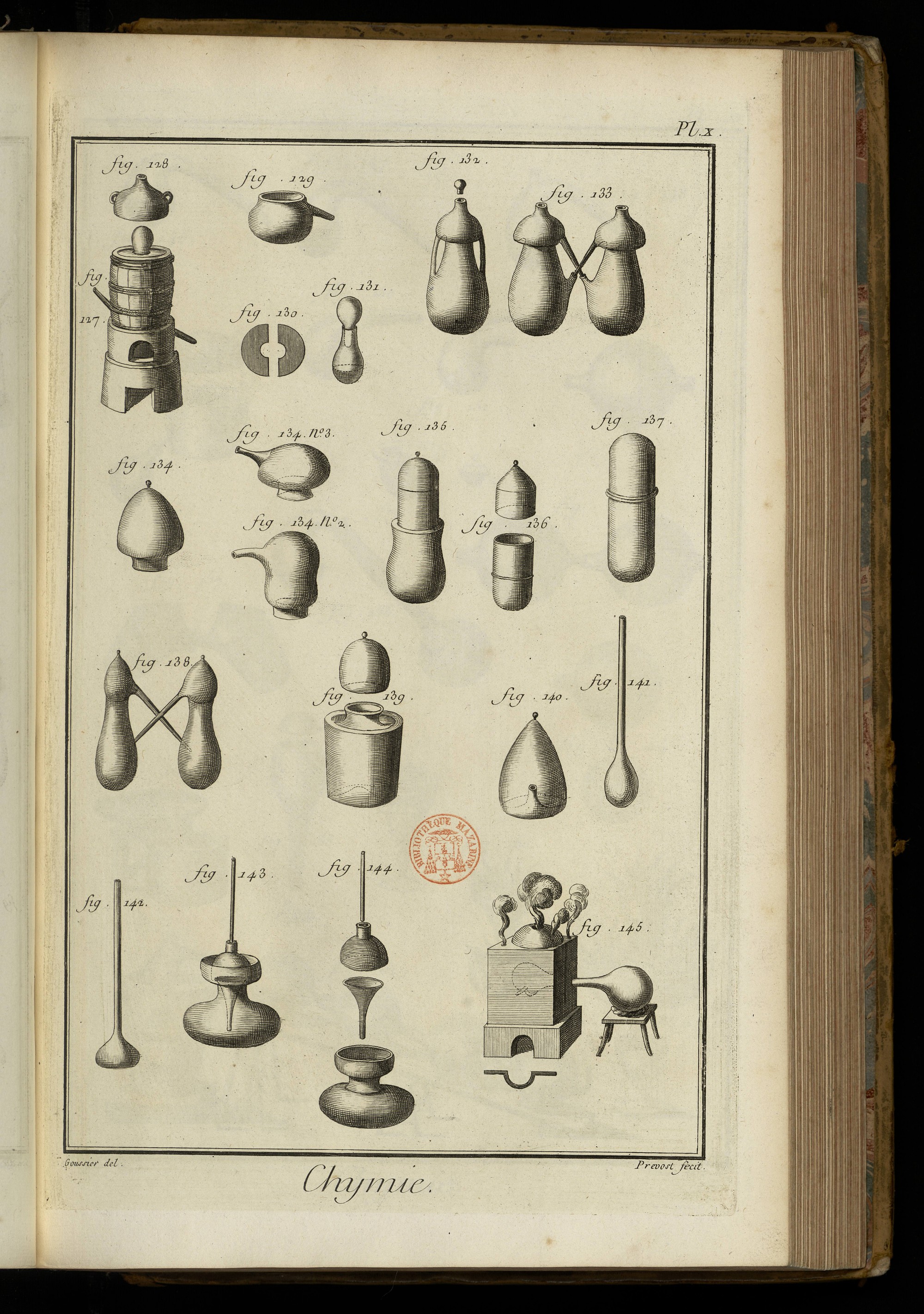

PLANCHE X.
Fig. 127. Appareil pour un bain de fumier.
128. Dôme de cet appareil. Libav.
129. Cucurbite pleine d’eau pour échauffer le fumier du bain.
130. Cercle brisé & percé pour soutenir la cucurbite supérieure.
131. Cucurbites de rencontre de l’appareil ci-dessus, fig. 127.
132. Pélican de verre pour les circulations R.
133. Jumeaux de verre pour les cohobations. R.
134. n. 1. Chapiteau aveugle.
134. n. 2. Chapiteau tubulé, sans bec ni gouttiere.
134. n. 3. Autre chapiteau semblable au précédent, mais moins élevé.
135. Aludels de Geber pour la cohobation.
136. Autres du même.
137. Vaisseaux de rencontre. Geber.
138. Jumeaux sans gouttiere. Geber.
139. Vaisseaux avec une rainure tout autour du goulot, pour conserver les substances volatiles. Gl. furn.
140. Enfer ancien. R.
141. Œuf philosophique.
142. Matras de digestion à fond plat, qu’on peut employer, comme l’enfer, à la calcination du mercure.
143. Enfer de Boyle. R.
144. Pieces séparées de l’enfer de Boyle.
145. Appareil d’Evonimus pour la distillation de l’huile de vitriol.

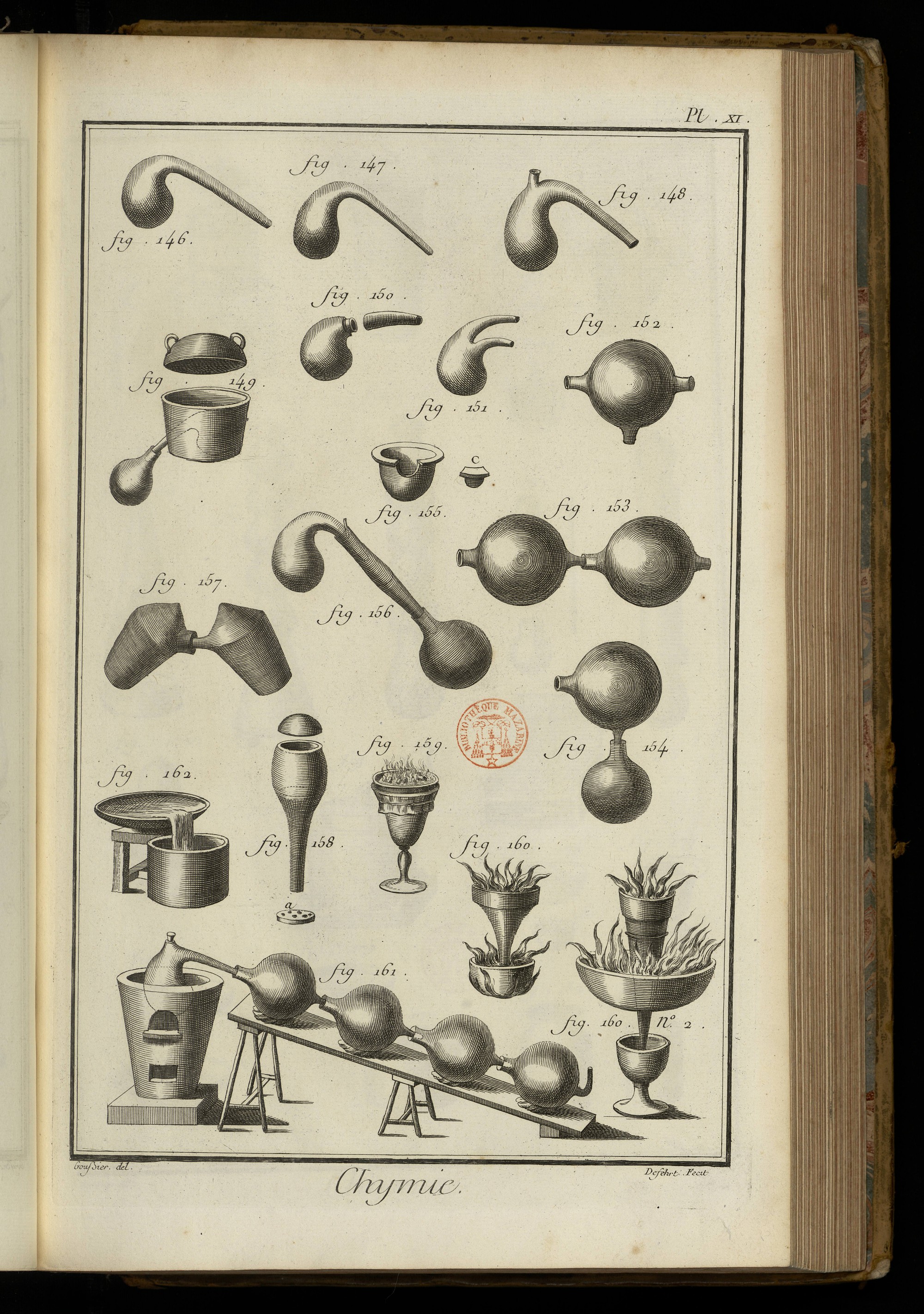

PLANCHE XI.
Fig. 146. Cornue basse.
147. Cornue élevée.
148. Cornue tubulée.
149. Bain-marie pour une cornue. Lib.
150. Retorte en fer ou en cuivre, dont le col se démonte à vis. Lib.
151. Retorte à double col.
152. Balon à trois becs. Manget.
153. Balons à deux becs enfilés. On les employe toutes les fois qu’on a à distiller des matieres dont les produits se condensent difficilement, comme l’esprit de sel, &c.
154. Balon tubulé avec son récipient, en usage, lorsqu’on veut séparer les différens produits d’une distillation, ou qu’on veut avoir les sels volatils concrets les plus purs qu’il est possible, dès la premiere distillation.
155. Capsule de terre ou de fer, pour placer une cornue au bain de sable.
C, son complément, lorsqu’on veut y placer un alambic ou tout autre vaisseau qu’une cornue.
156. Appareil pour la distillation de l’huile de vitriol. R. Cet appareil est composé d’une cornue, d’une allonge ou fuseau de Glauber, & d’un balon qui sert de récipient. On voit entre l’allonge & la cornue un petit tuyau de barometre pour fournir l’air nécessalre au jeu de la distillation.
157. Cuines ajustées des distillateurs d’eau-forte.
158. Vaisseau pour le descensum.
a, sa grille.
159. Descensum dans un verre. Lemery.
160. n. 1. Descensum pour les matieres sujettes à se refroidir avant d’être purifiées. Geber.
160. n. 2. Descensum. Geber.
161. Appareil pour attraper les vapeurs de la poudre à canon qu’on fait détonner, celles de l’antimoine, du charbon, &c. détonnés avec le nître. On donne le nom de clissus à ces vapeurs condensées & réduites en liqueur.
162. n. 1. Appareil pour filtrer par la meche. Geber.

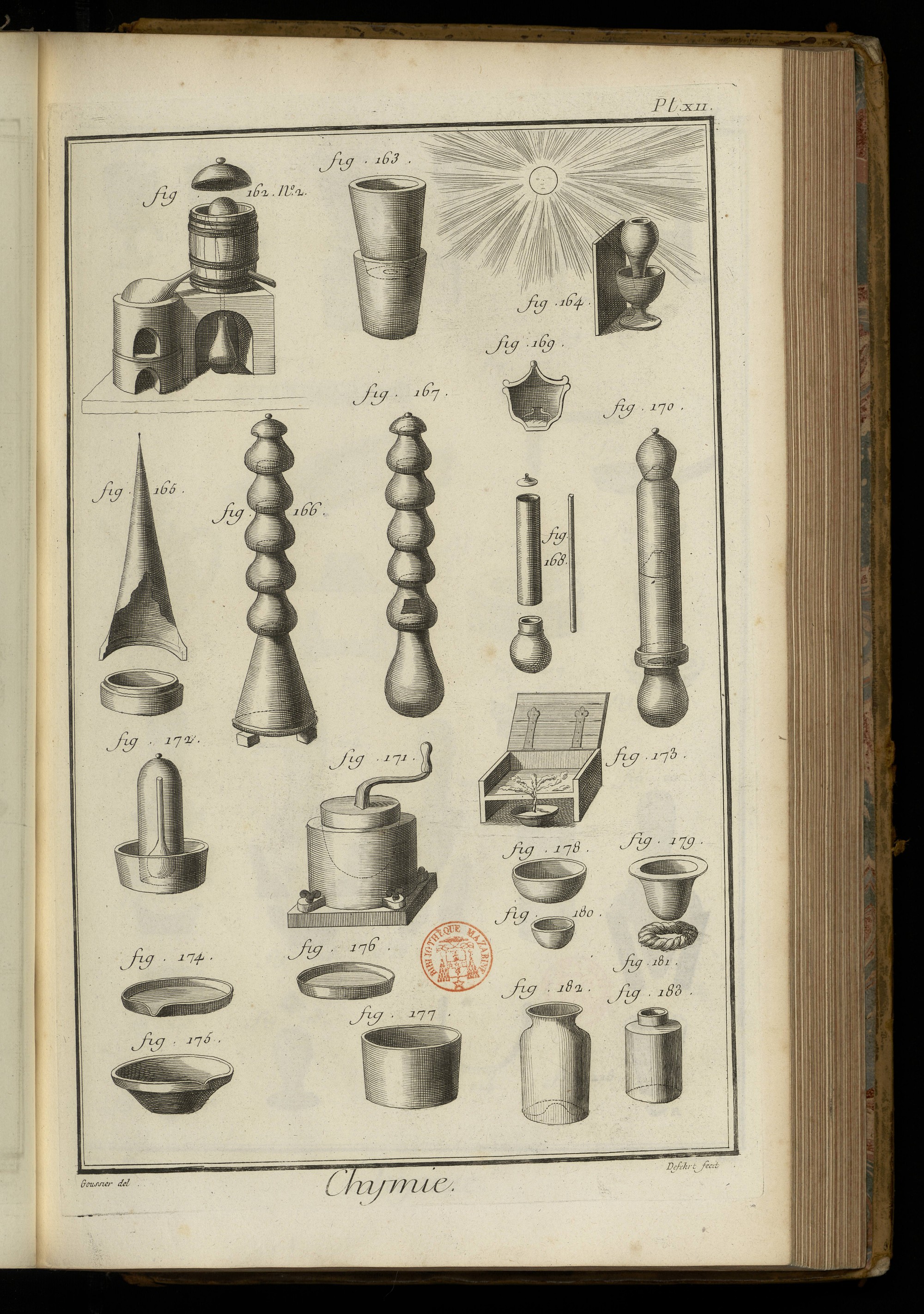

PLANCHE XII.
162. n. 2. Descensum dans un tonneau. Lib.
163. Creusets pour le descensum. Rouelle.
164. Descensum au soleil. Lib.
165. Appareil pour la sublimation des fleurs de benjoin. R.
166 Aludels pour retirer l’acide sulphureux volatil, suivant le procédé de Stahl. R.
167. Aludels de terre pour la sublimation des fleurs de souffre. R.
168. Aludels de Geber.
169. Pot pour la sublimation des fleurs d’antimoine. Lemery. On n’en a donné que la coupe pour faire voir l’arrangement du couvercle intérieur.
170. Aludels anciens. R.
171. Machine à triturer de Langelotte, pour les substances métalliques.
172. Appareil pour évaluer l’air qui sort des substances en fermentation. Rouelle.
173. Machine pour laisser tomber les sels en deliquium, de Lib.
174. Vase plat de verre pour laisser tomber les sels en deliquium. R.
175. Terrine de grès ordinaire.
176. Evaporatoire plat & bas pour la crystallisation des sels. R.
177. Evaporatoire élevé. R.
178. Evaporatoire hémisphérique. R.
179. Evaporatoire ovoide. R.
180. Autre évaporatoire hémisphérique. R.
181. Valet de paille pour assujettir les évaporatoires.
182. Poudrier à pontis & à gorge. R.
183. Poudrier à goulot sans gorge. R.

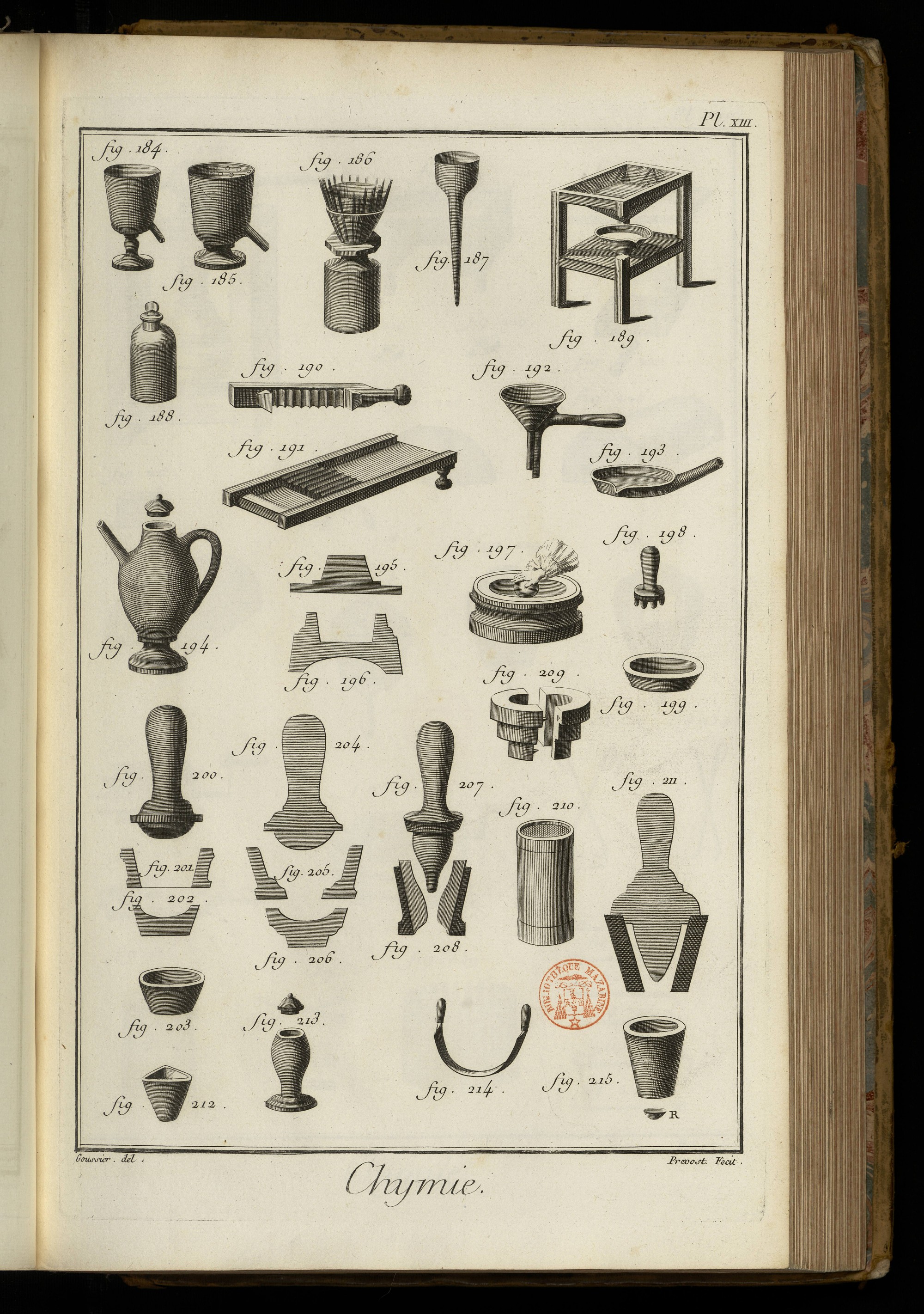

PLANCHE XIII.
Fig. 184. Vaisseau pour séparer différentes liqueurs confondues ensemble. Lib.
185. Le même, auquel on a adapté un filtre.
186. Appareil pour filtrer en petit. R.
187. Entonnoir de verre pour les cornues, matras, &c. R.
188. Flacon de crystal avec son bouchon de même matiere, ajusté à la façon de Lemery.
189. Appareil pour filtrer en grand. On a représenté un des jambages de la cage brisée, pour laisser voir la terrine destinée à recevoir la liqueur.
190. Partie supérieure du pilullier de Francfort.
191. Sa partie inférieure. R.
192. Trochisquier. R.
193. Mouilloir pour les décoctions en petit. R.
194. Chevrette. R.
195. Mandrins pour les piédestaux. Cramer.
196. Coupe d’un piédestal fait avec ce mandrin.
197. Grande coupelle ou casse faite dans un cercle de fer. Cramer.
198. Pilon à dents pour tasser la cendrée de la grande coupelle. Cramer.
199. Grande coupelle faite dans une terrine. Cramer.
200. Moine pour former l’intérieur des coupelles pour les essais en petit. Cramer.
201. None pour former l’extérieur de ces mêmes coupelles, id.
202. Coupe d’une de ces coupelles.
203. Coupelle vûe en entier.
204. Moine pour former l’intérieur des scorificatoires. Cramer.
205. Sa none. Cette none sert aussi au mandrin de la fig. 195. Cramer.
206. Coupe d’un scorificatoire. Cramer.
207. Moine pour former l’intérieur des creusets coniques. Cramer.
208. Sa none. Cramer.
209. None brisée pour les creusets triangulaires. Cram.
210. Boîte pour saupoudrer la claire, c’est-à-dire la cendre passée. Cramer.
211. Autre moule pour les creusets coniques ou d’essai. R.
212. Creuset triangulaire. Cramer.
213. Creuset d’essai. Becher.
214. Plane courbe pour excaver les grandes coupelles. Cramer.
215. Creuset conique Rouelle. R. petit régule métallique.

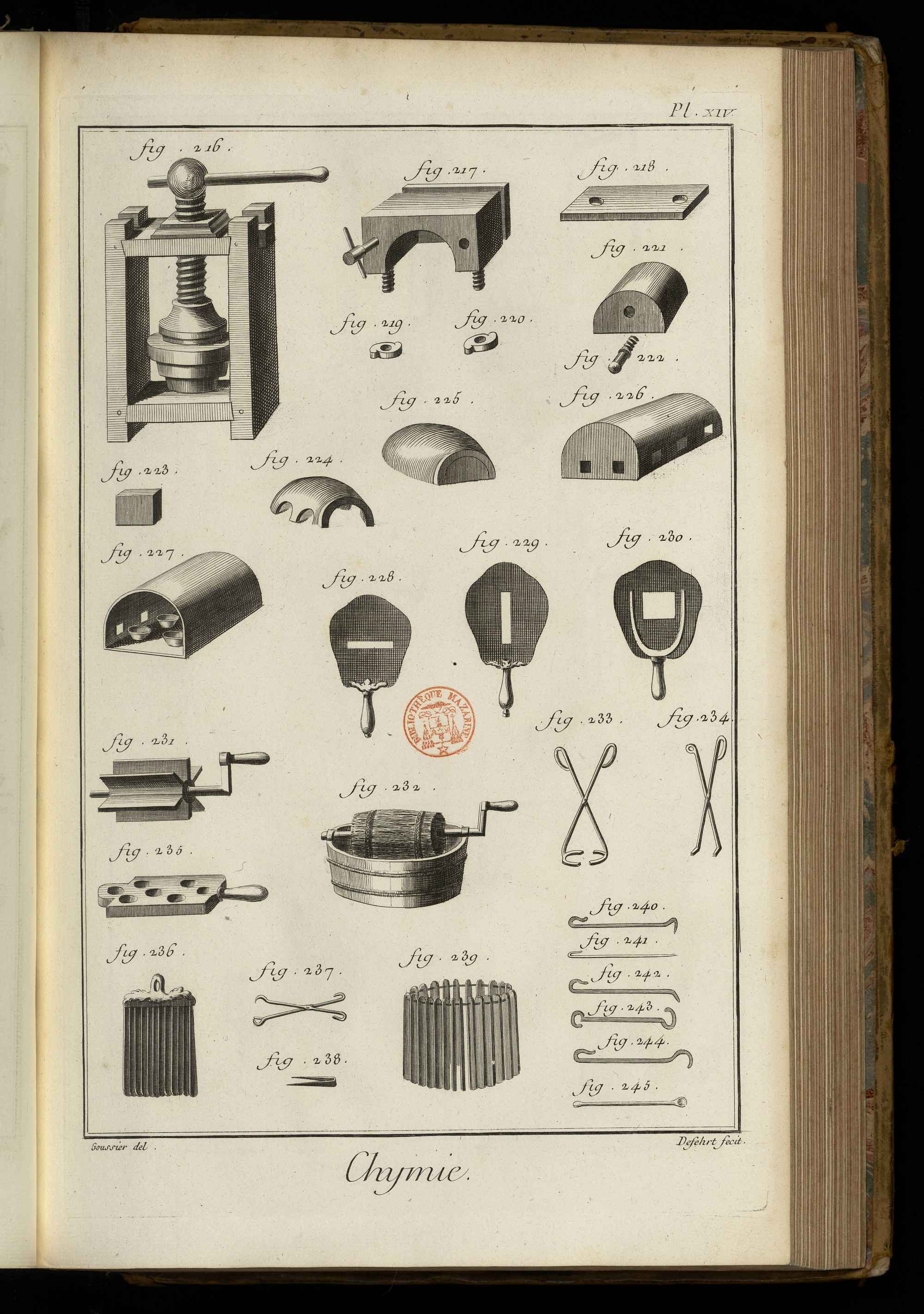

PLANCHE XIV.
216. Presse pour faire les creusets coniques. Lib.
217. Moule concave pour faire les moufles servant aux essais en petit. Cramer.
218. Planche formant l’intérieur de la moufle. Cram.
219. & 220. Ecrous. Cramer.
221. Moule convexe pour former l’extérieur des moufles. Cramer.
222. Vis servant de manche au moule convexe. Cram.
223. Instrument ou segment rectangle, pour fermer les soupiraux de la moufle d’essai. Cramer.
224. Moufle sphéroïde. Cramer.
225. Moule de bois, sur lequel se font les moufles précédentes. Cramer.
226. Moufle ordinaire pour les essais en petit, & surtout pour les essais de l’argent. Cramer.
227. La même vûe par-devant. On apperçoit dans son intérieur les coupelles qui contiennent la matiere à essayer. Cramer.
228. Ecran à visiere transversale.
229. Ecran à visiere verticale.
230. Ecran garni d’un verre.
231. Treuil en moussoir pour la granulation des métaux. Le traducteur anglois de Cramer.
232. Granulation à l’eau de Cramer.
233. Tenailles à bec.
234. Tenailles à creusets.
235. Lingotiere à fossettes. Lib.
236. Aiguilles d’essai. Cramer.
237. Tenailles à coupelles. Cramer.
238. Pince pour les boutons de fer.
239. Aiguilles d’essai montées sur un cercle. Agricola.
240. Crochet de fer. Cramer.
241. Fil de fer.
242. Autre crochet de fer.
243. Crochet sigmoïde. Cramer.
244. Autre crochet. Cramer.
245. Cueillere de fer pour les essais. Rouelle.

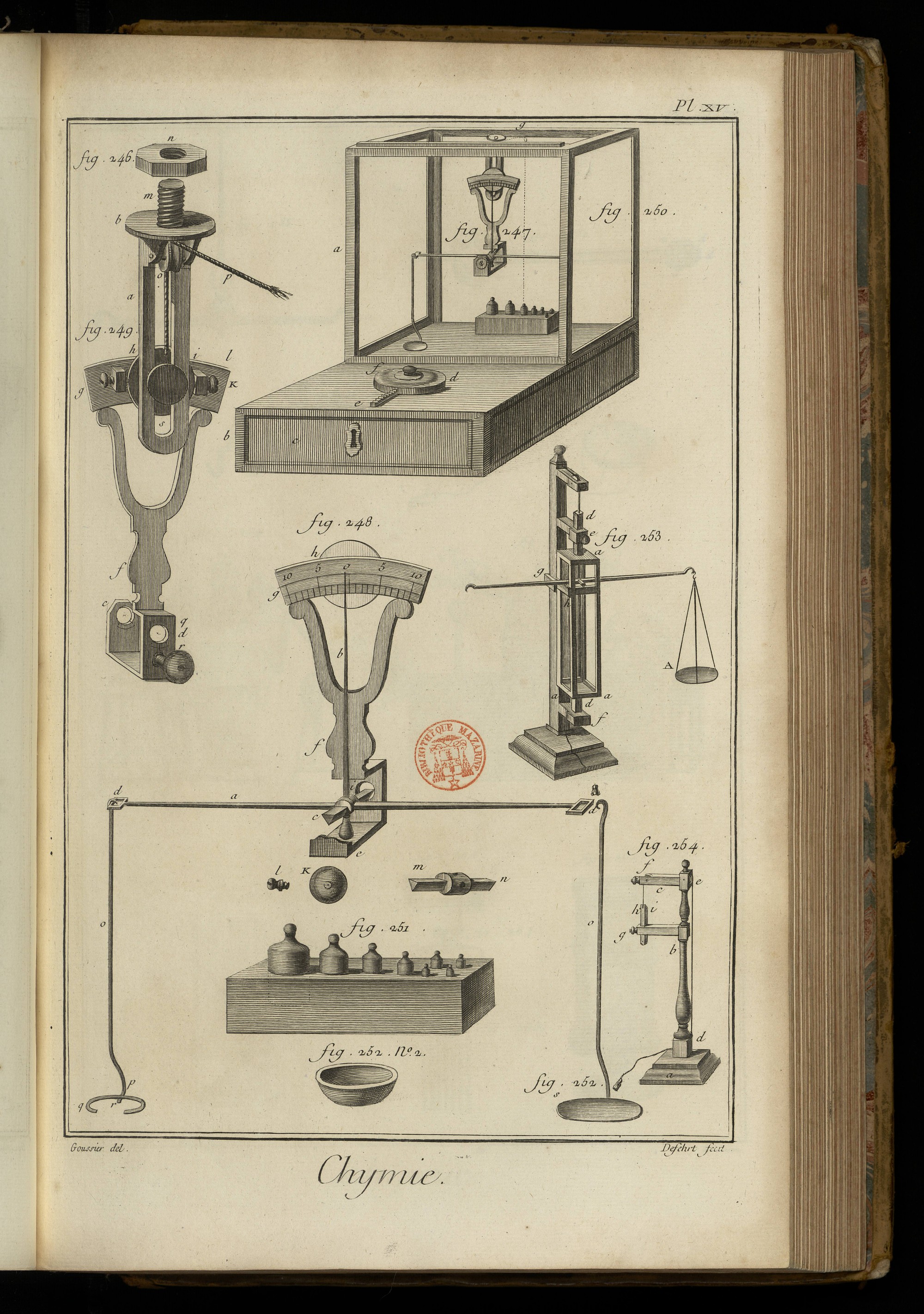

PLANCHE XV.
Balance docimastique.
Fig. 246. Ecrou.
247. Balance d’essai exécutée par le sieur Galonde pour M. Rouelle.
248. La même balance vûe hors de sa lanterne.
249. Sa chape & son support.
250. Sa lanterne.
251. Les poids d’essai.
252. Plateau de verre pour les eaux salées.
252. n. 2. Vaisseau pour les fluides.
253. Balance renversée ou seconde balance docimastique de Cramer.
254. Support de la premiere balance de Cramer; la balance à la Planche suivante.

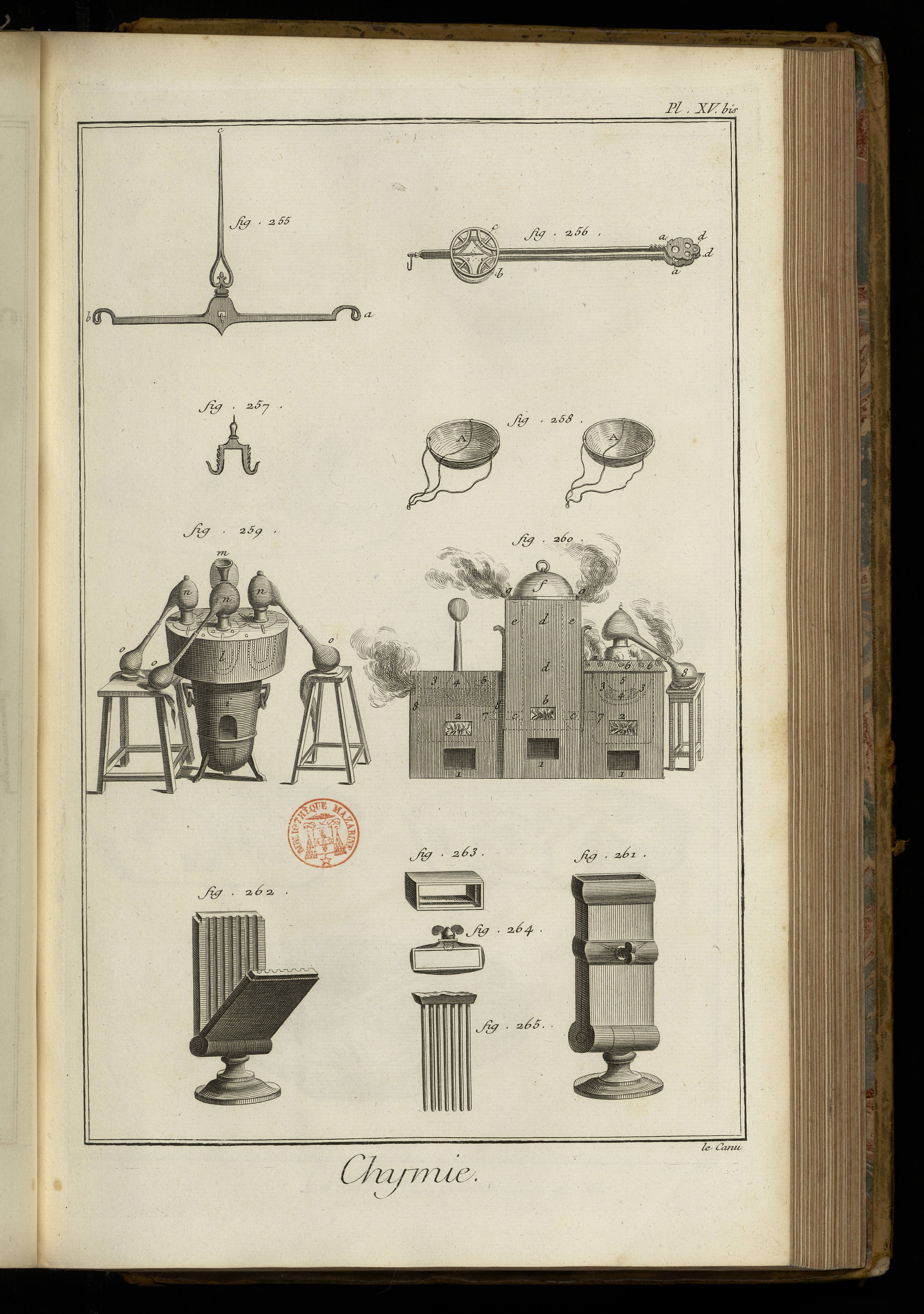

PLANCHE XV. bis.
255. Fléau de la premiere balance de Cramer, avec sa languette.
256. Chasse de la balance.
257. Le brayer.
258. Les bassins.
259. Bain-marie à plusieurs cucurbites.
260. Athanor double. D’un côté on apperçoit un alambic au bain-marie, & de l’autre, deux matras de rencontre au bain de sable. Cet athanor est disposé de façon qu’on peut faire du feu sous l’un ou l’autre de ces deux bains, sans allumer la tour.
261. Lingotiere pour la pierre infernale. Rouelle.
162. La même lingotiere ouverte.
263. Le jet.
264. Cercle avec écrou pour serrer la lingotiere.
265. La pierre infernale tirée de la lingotiere.

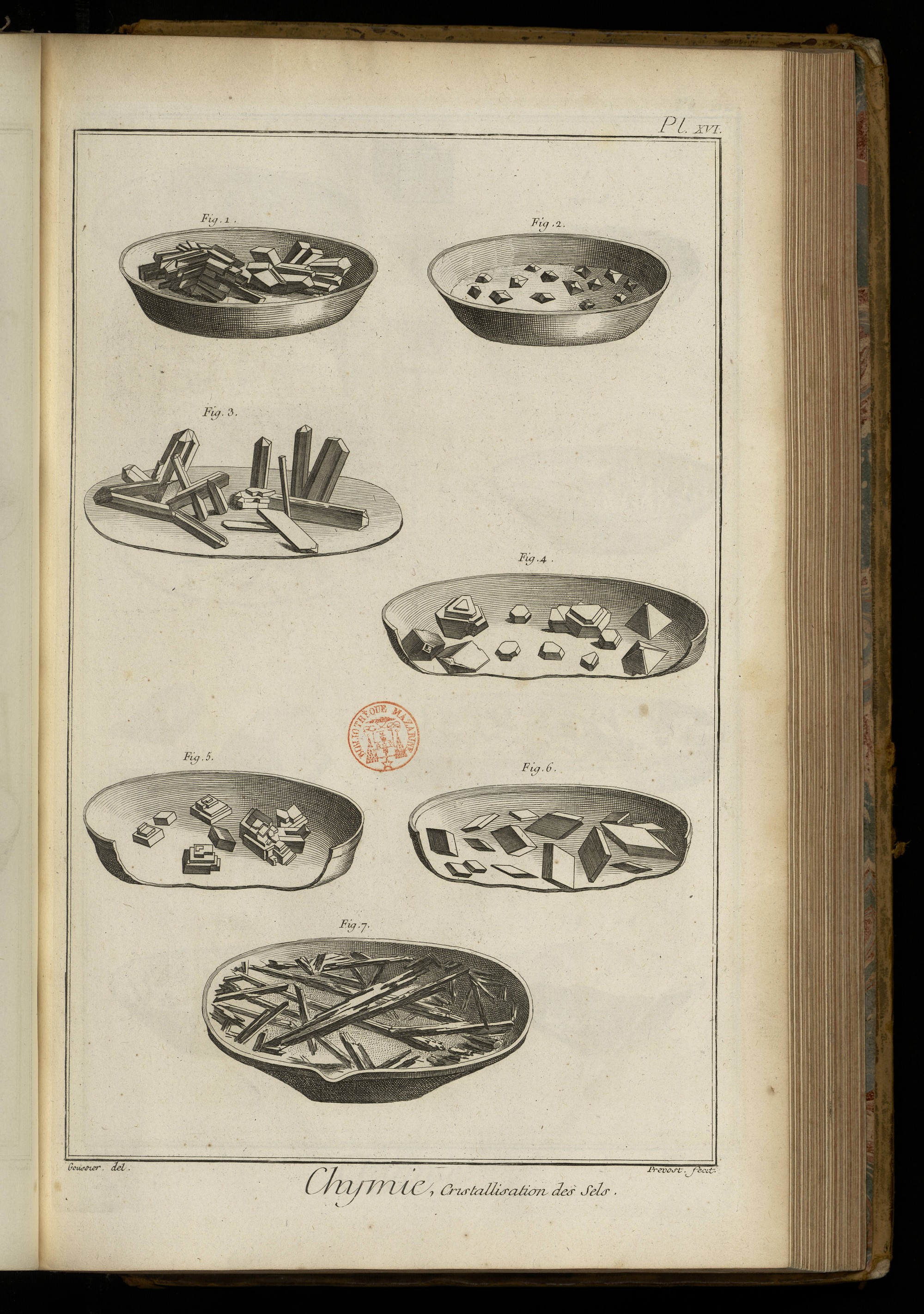

PLANCHE XVI.
De la crystallisation des sels.
Fig. 1. Crystallisation du sel de soude.
2. Tartre vitriolé.
3. Sel de Glauber.
4. Alun.
5. Vitriol verd.
6. Vitriol bleu.
7. Nitre.

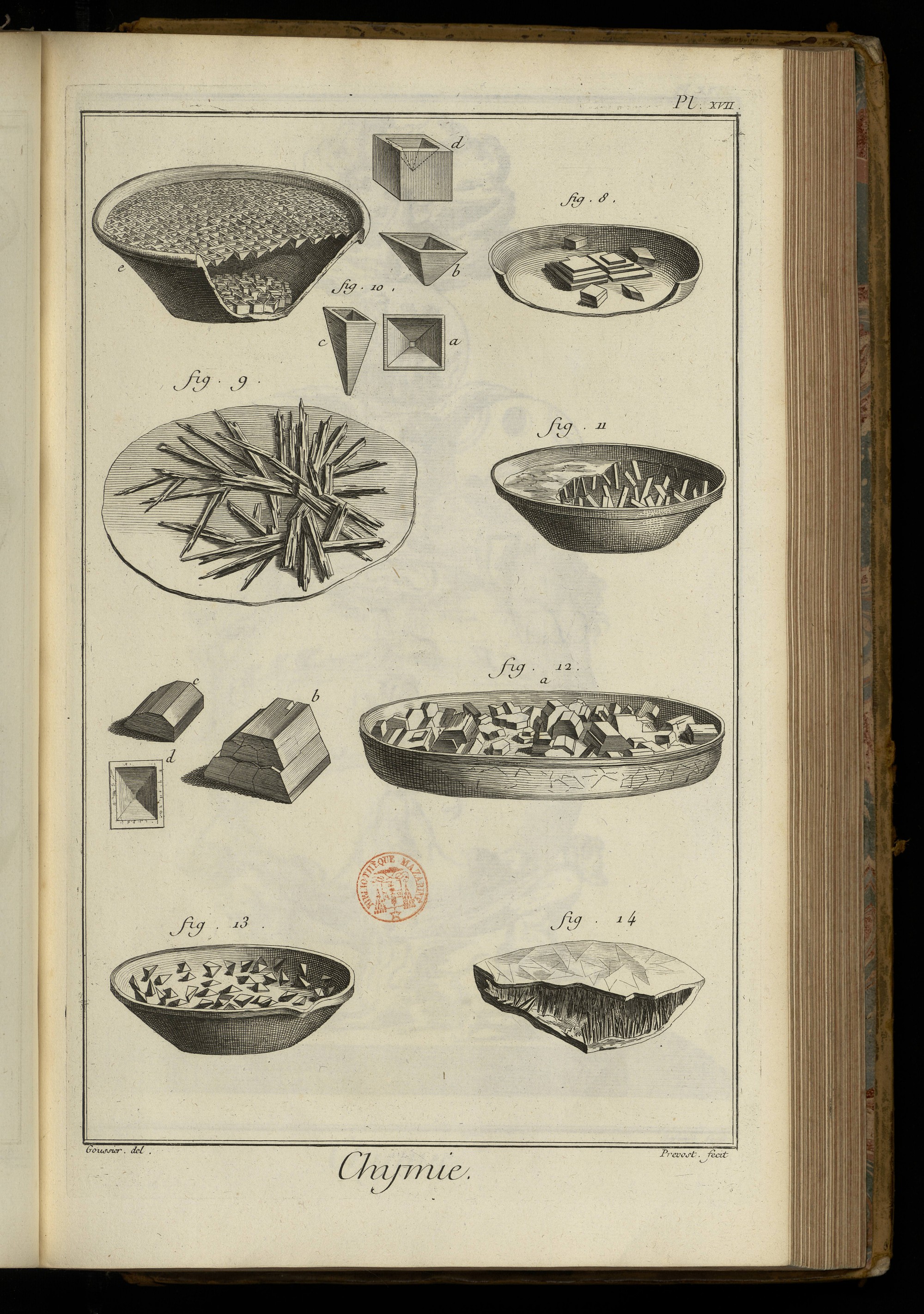

PLANCHE XVII.
8. Nitre quadrangulaire.
9. Crystallisation du mercure dissous en eau forte.
10. Crystallisation du sel marin.
a, pyramide du sel marin, vûe en-dessus. b, même pyramide vûe en perspective. c, crystal de sel marin en obélisque. d, cube de sel marin, où on apperçoit une cavité pyramidale à sa partie supérieure. e, terrine au fond de laquelle l’on voit des cubes de sel marin; & à la surface, des pyramides.
11. Sel végétal.
12. Sel de seignette.
b, crystal de sel de seignette. c, autre crystal plus régulier. d, même crystal vû par sa partie inférieure. On y apperçoit la cavité qui le caractérise.
13. Tartre stibié.
14. Crystallisation du souffre.
PLANCHE XVIII.
Emblême du travail de la pierre philosophale, tiré de Libavius.
