Planches:DRAPERIE (volume III)
DRAPERIE,
Contenant treize Planches, dont onze simples et deux doubles.

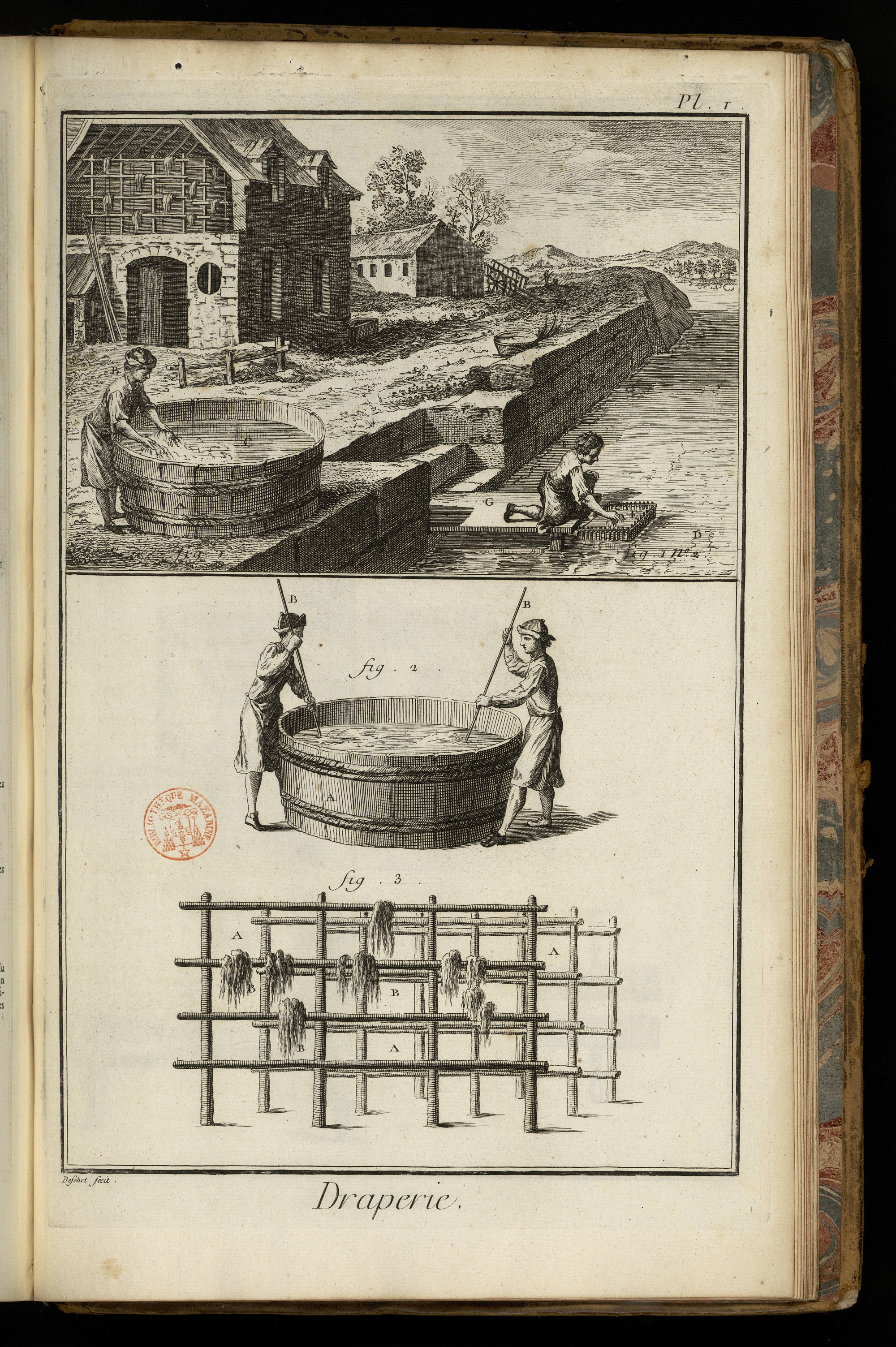

PLANCHE Iere.
Lavage des laines.
Figure 1. n. 1. & n. 2. A, cuve où l’ouvrier lave les laines dans leur suin.
B, le laveur.
C, la laine dans la cuve.
D, endroit d’une riviere où l’on rince & dégorge la laine.
E, manne ou corbeille qui contient la laine à rincer & dégorger.
F, ouvrier occupé à rincer & dégorger.
G, petit banc portatif qui soutient l’ouvrier.
Pilotage des laines.
2. Deux ouvriers occupés à piloter les laines.
A, la cuve.
B, B, les lissoires ou bâtons à remuer la laine, que tiennent les deux ouvriers.
Etendage des laines.
3. Bâtis à étendre & sécher les laines teintes ou en blanc.
A, A, A, &c. B, B, B, perches chargées de laine étendue.

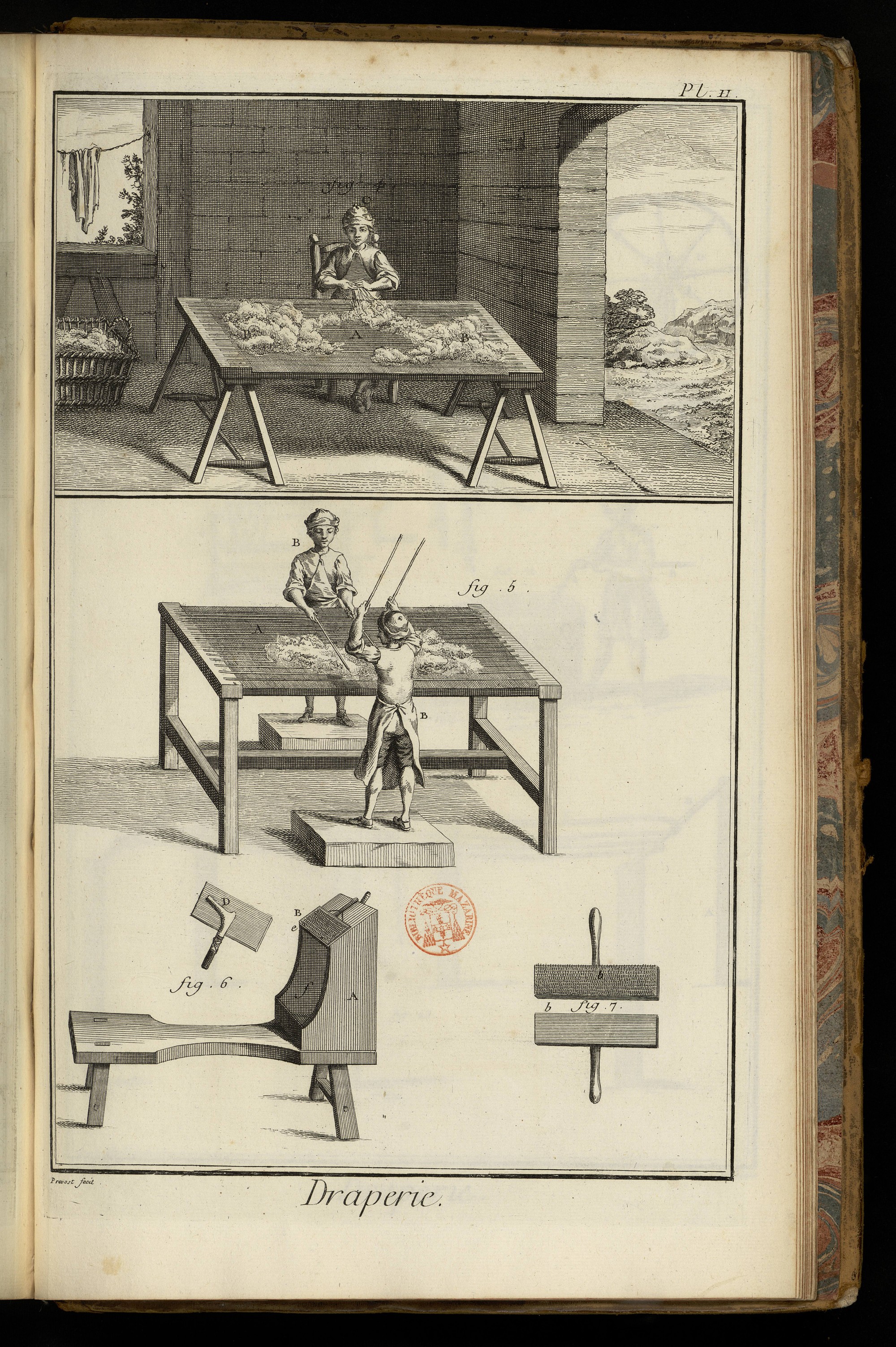

PLANCHE II.
Triage des laines.
Fig. 4. Ouvrier occupé à trier les laines.
A, claie sur laquelle la laine est posée.
B B, la laine.
C, le trieur.
Battage des laines.
5. Cette manœuvre.
A, la claie de corde à battre les laines.
B, B, deux batteurs.
L’épluchage des laines est une manœuvre qui suit le battage. On ne l’a point représentée, pour ne pas multiplier les figures à l’infini.
Carder des laines.
6. A B, le chevalet à carder.
e, la carde posée sur le chevalet.
D, l’autre carde vûe en-dessus avec son manche.
f, la boîte à renfermer la laine.
7. b, b, les grandes cardes.

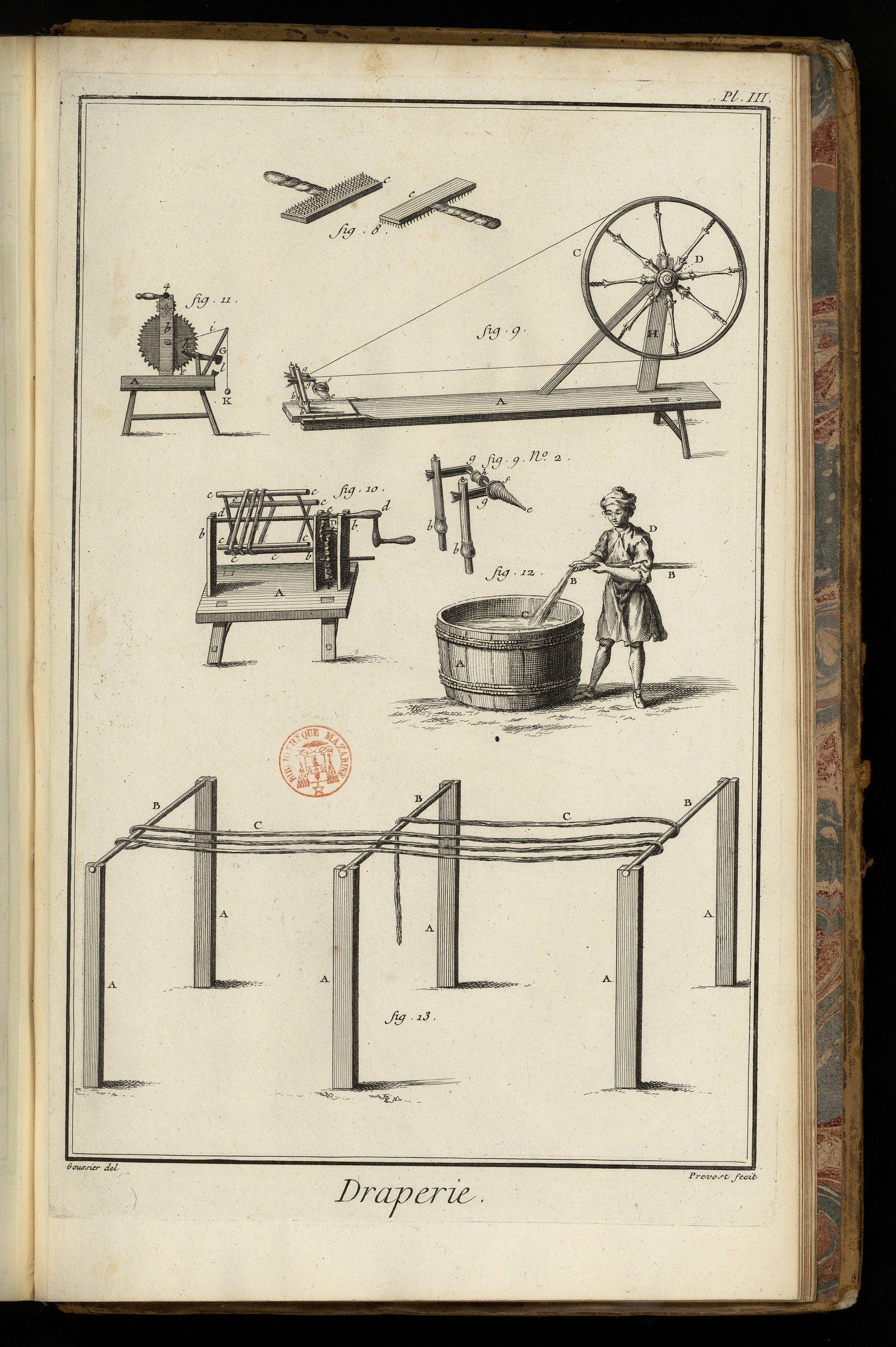

PLANCHE III.
Fig. 8. c, c, les petites cardes.
Filage de la laine.
9. n. 1. & n. 2. Le grand rouet.
A, son banc.
b, b, marionettes ou soutien des fraseaux.
C, roue du grand rouet.
D, moyeu ou arbre de la roue.
e, broche sur laquelle s’assemble le fil en forme conique.
f, esquive qui arrête le volume du fil sur la fusée.
g, g, fraseaux ou cordons de natte doublés & ouverts pour recevoir & laisser jouer la broche.
h, poulie sur laquelle passe la corde de la grande roue.
H, montant qui supporte la roue.
Dévidage de la laine.
10 & 11. Le dévidoir.
A, banc du dévidoir.
b, b, b, montans.
c c, c c, c c, &c. bras du dévidoir.
d d, arbre.
e, pignon de l’arbre.
D, roue dans laquelie le pignon de l’arbre engraine.
F, roue emportée par le pignon de la roue supérieure D.
G, marteau.
h, cheville de détente, fixe dans la roue F.
i, fil qui s’enroule sur l’essieu de la roue F.
k, poids qui tient ce fil tendu.
l, tasseau sur lequel la tête du marteau vient frapper par intervalle.
Voyez à l’article Laine l’usage de cette machine ingénieuse & de toutes ses parties.
L’ourdissage des chaînes suit le dévidage de la laine. Ces chaînes s’ourdissent comme pour tous les ouvrages de soie.
Quand les chaînes sont ourdies, on les colle.
Collage des chaînes.
12. Ouvrier occupé à coller une chaîne.
A, la cuve.
B B, la chaîne.
C, la colle.
D, l’ouvrier.
Etendage des chaînes.
13. L’étendoir.
A, A, A, A, ses piliers.
B, B, B, ses traverses.
C C, la chaîne.

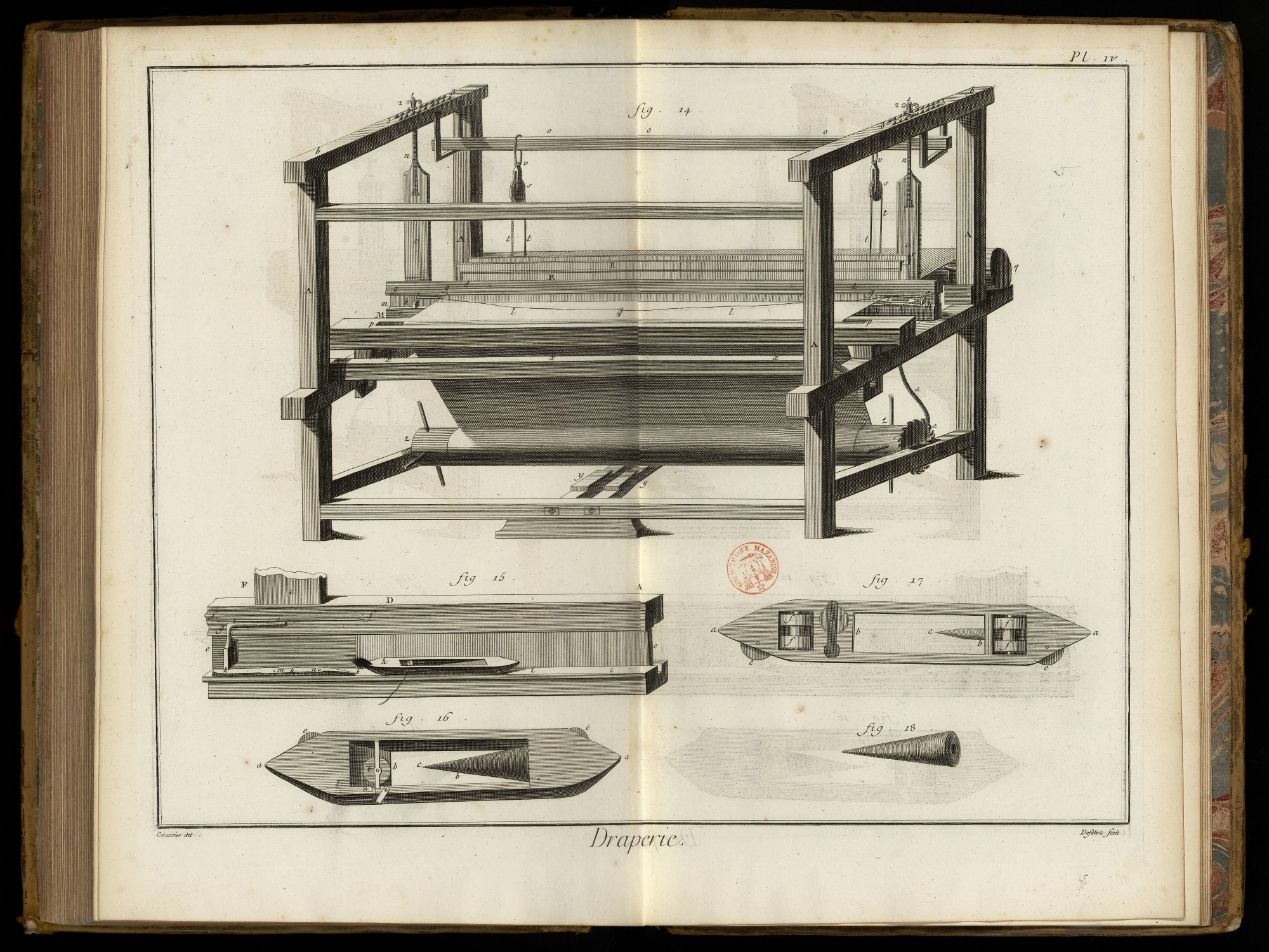

PLANCHE IV.
Fig. 14. Le métier du fabriquant prêt à travailler.
A, A, A, A, montans du métier.
b, b, les traverses.
c, c, la chasse.
d, d, le dessus de la chasse.
e, e, le dessous de la chasse.
F, planche sur laquelle reposent les fils qui baissent pour donner passage à la navette angloise montée sur ce métier.
g, g, traverse de fer qui soutient l’équerre ou crosse qui chasse la navette.
h, l’équerre ou crosse.
i, piece de bois qui retient la navette.
k, navette.
l l, corde que l’ouvrier tire pour faire partir la navette.
m, rôt ou peigne.
M, planchette de bois allignée au peigne ou rôt.
n, n, aiguille de la chasse.
o, o, o, porte-lame.
p, p, la couloire.
q, l’ensuple ou rouleau de derriere.
r, r, liais ou longue baguette qui soutient les lisses.
R, R, les lisses.
s, s, poulies.
t, t, t, t, marionettes
v, v, chapes des poulies.
x, x, x, siége ou banc de l’ouvrier.
y, y, les marches.
z, z, l’ensoupleau.
&, &, la roue à rochet avec son chien.
1, 2, vis & écrous de la chasse.
33, 33, cramaillées à dent.
15, Partie du rôt, de la chasse, avec la navette angloise en place.
16. La navette angloise vûe en-dessus.
17. La navette angloise vûe en-dessous
18. La bobine séparée de la navette.

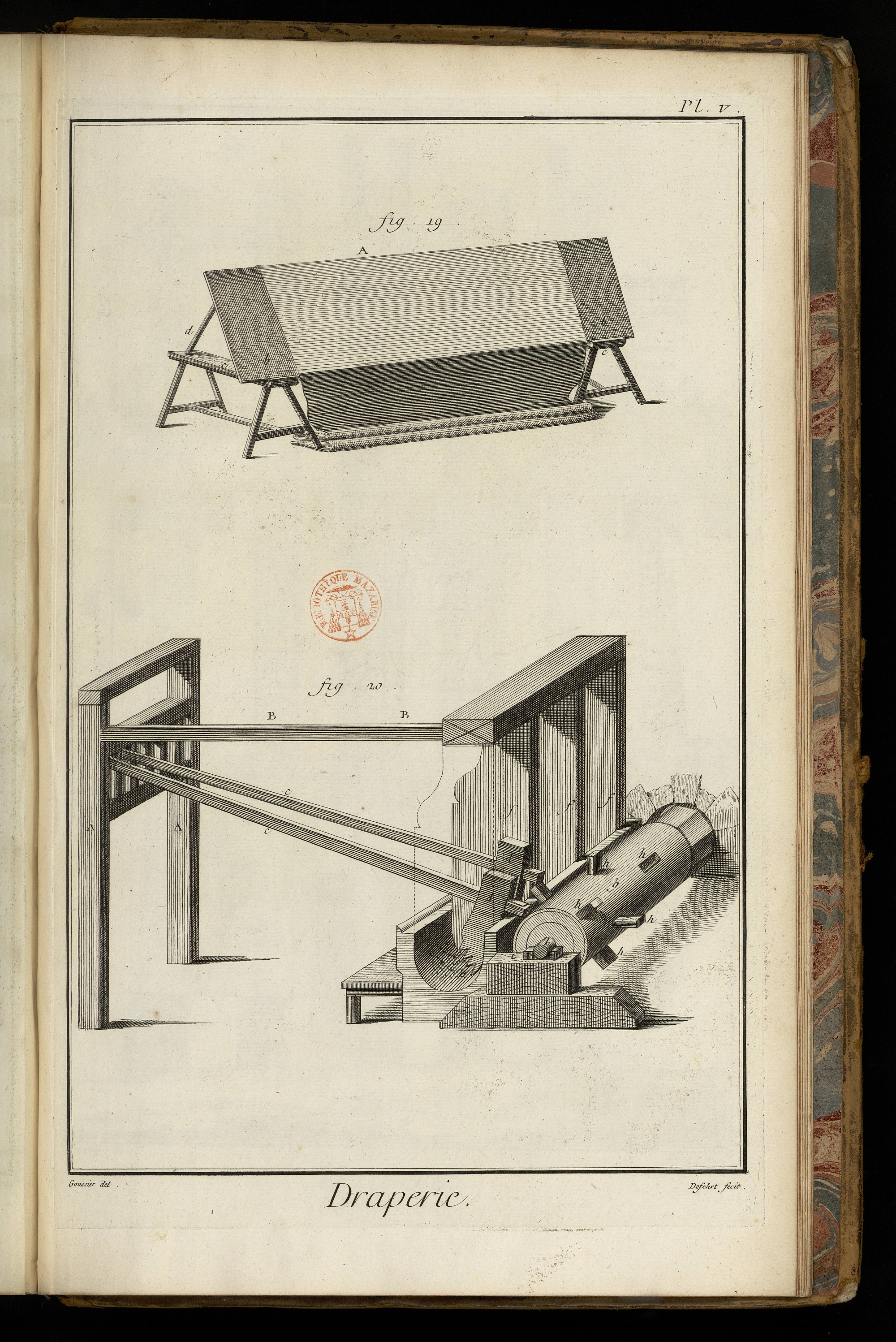

PLANCHE V.
Epinsage des draps avant le dégrais.
Fig. 19. Table de l’épinseur.
A, le drap en toile.
b, b, la table.
c c, c c, les treteaux qui la soutiennent.
d, liteaux mobiles, pour incliner plus ou moins la table.
Dégrais & foule des draps.
20. Moulin à dégraisser.
A, A, le beffroi.
B, B. la traverse.
c, c, les manches des maillets.
d, d, les maillets.
e, le vaisseau ou la pile.
f, f, f, les geolieres.
g, l’arbre.
h, h, h, h, les levées.
i, la selle.
k, le tourillon.

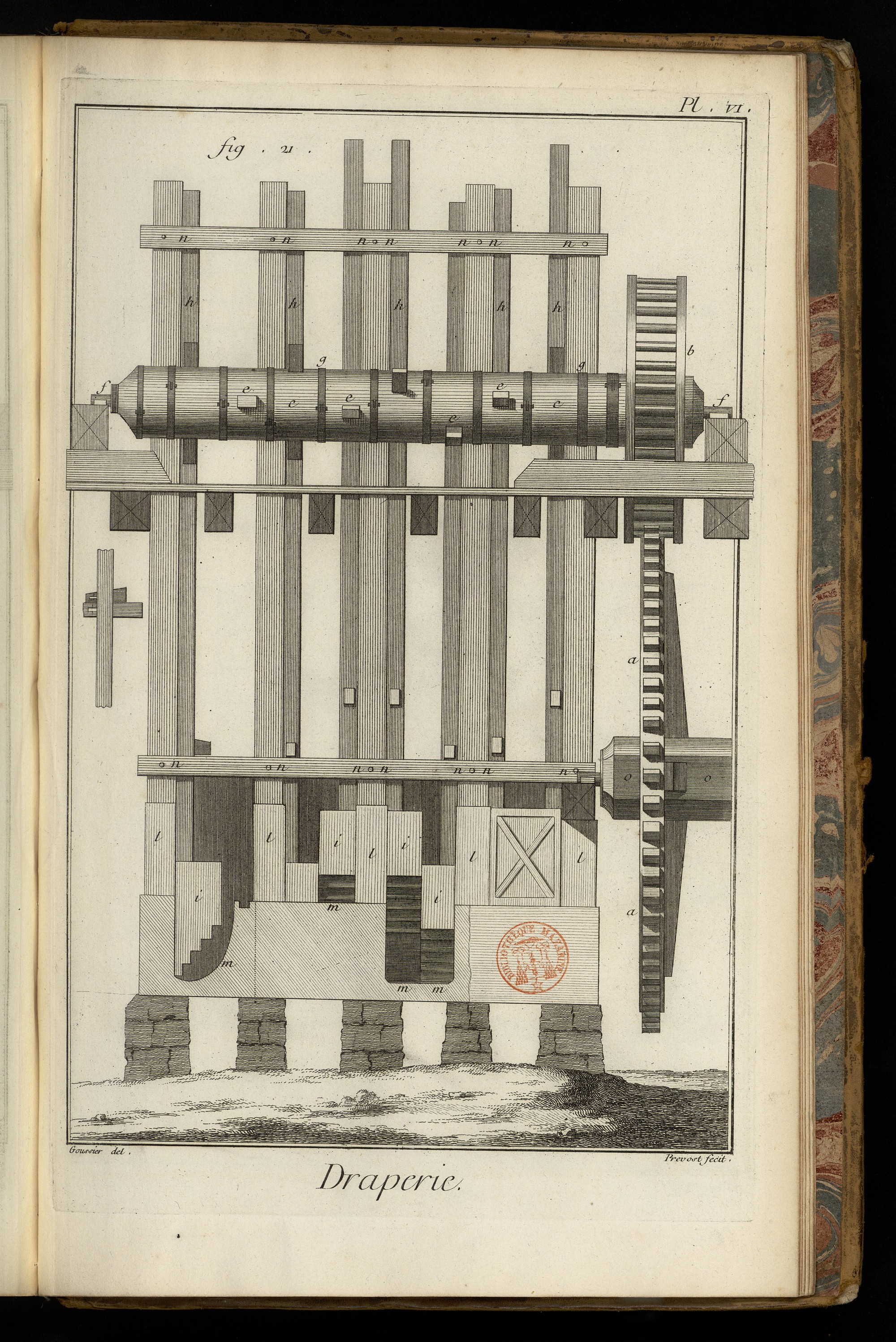

PLANCHE VI.
Fig. 21. Moulin à foulon.
a, a, la grande roue appellée l’hérison.
b, la lanterne.
c, c, l’arbre.
e, e, e, les levées.
f, f, les tourillons.
g, g, les frettes qui lient l’arbre.
h, h, les menes des pilons.
i, i, i, les pilons.
l, l, l, les geolieres.
m, m, m, piles.
n, n, moises.
o, o, arbre du hérisson.

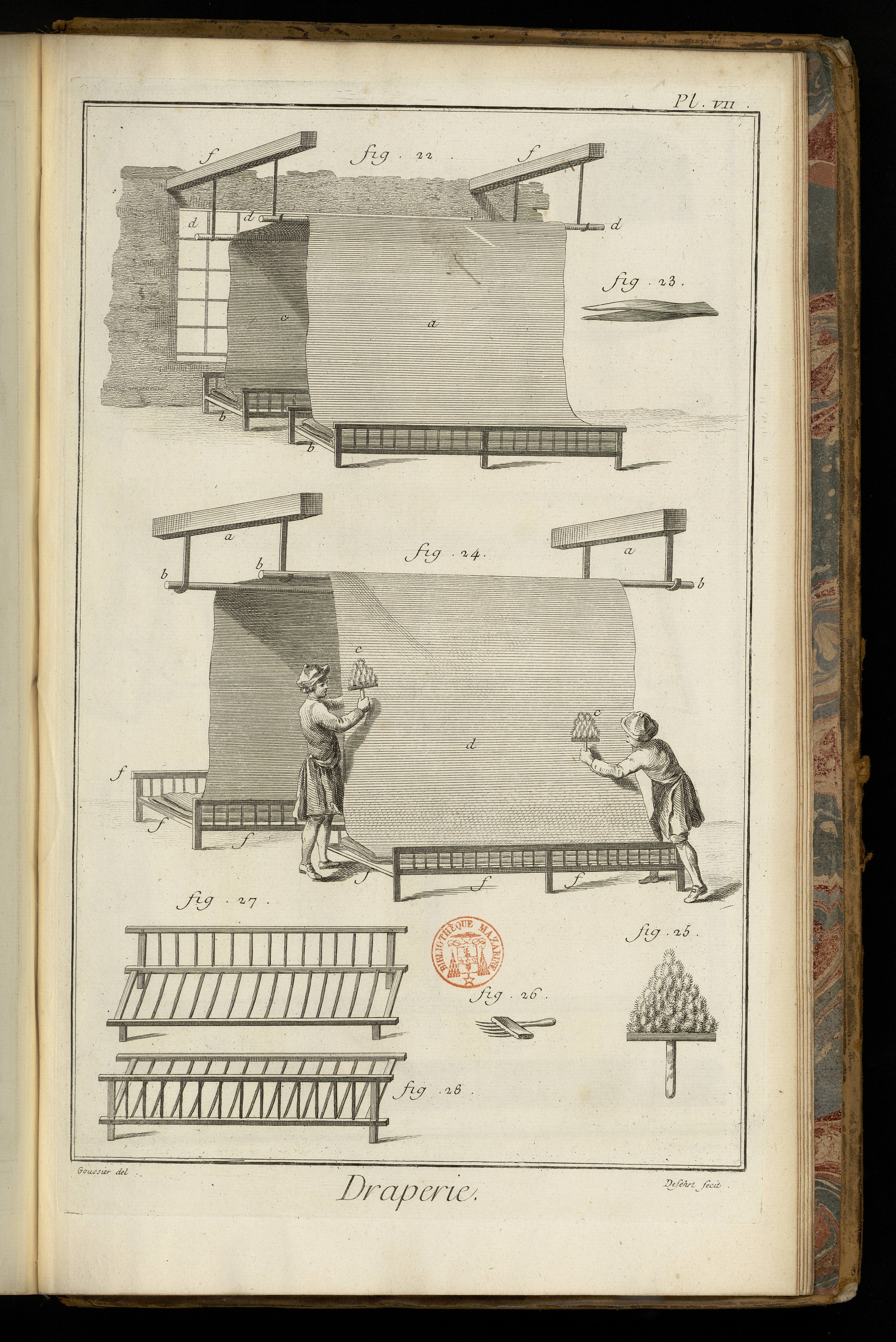

PLANCHE VII.
Epinsage des draps fins après le dégrais.
Fig. 22. a, le drap.
b, b, faudets à grille.
c, intervalle qui sépare le drap.
d, d, d, pieces de bois ou perches qui tiennent l’é-toffe tendue.
f, f, porte-perches.
23. pince de l’épinseuse.
Lainage des draps.
24. On voit ce travail.
a, a, porte-perches.
b, b, perches.
c, c, croix montées, & ouvriers qui s’en servent.
d, drap.
f, f, f, f, faudets.
25. Croix montée.
26. Peigne à nettoyer les chardons.
27 & 28. Faudets.

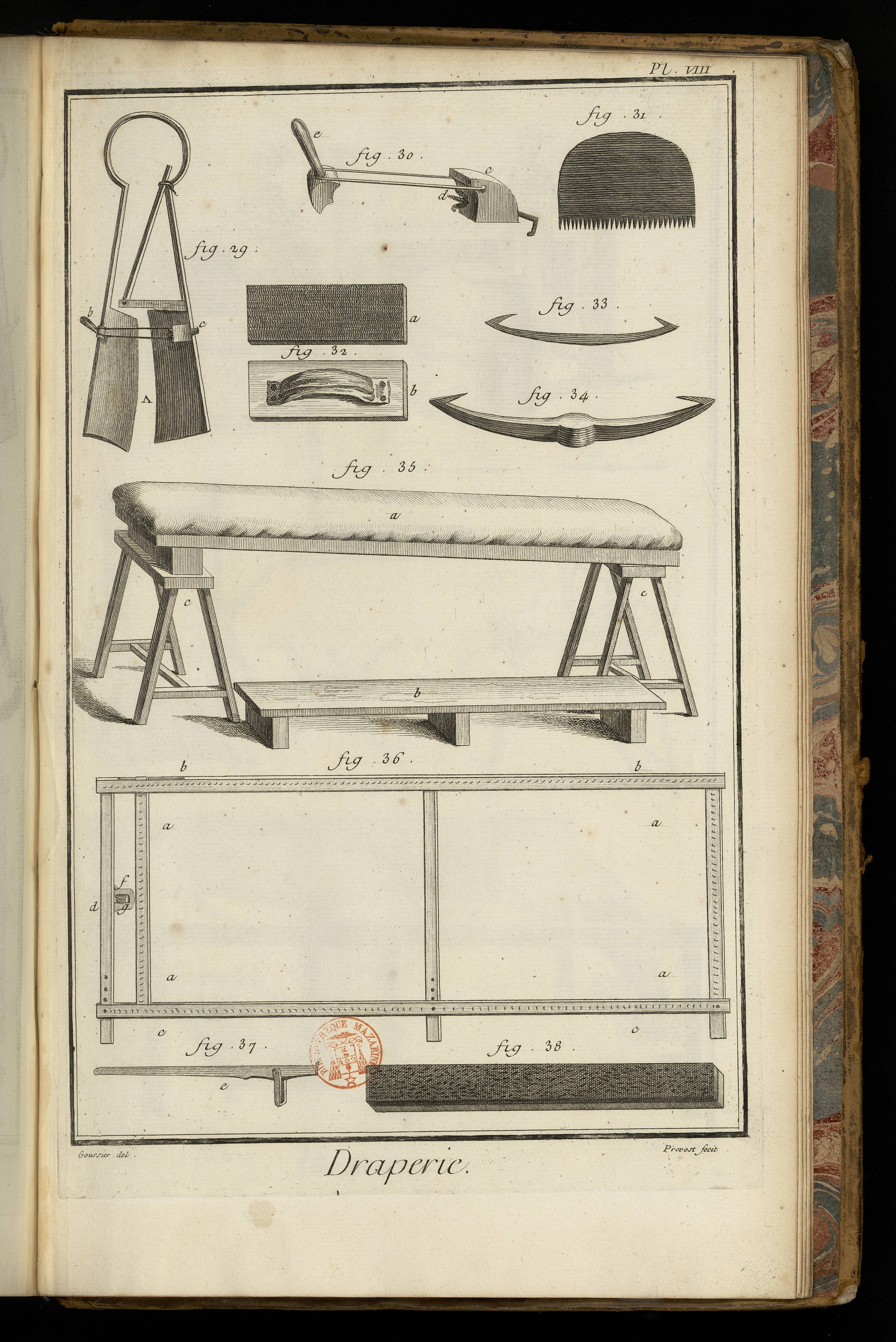

PLANCHE VIII.
Tonte des draps.
Fig. 29. Les forces.
A, les lames ou taillans.
b, c, le manche.
30. ce Manche séparé.
c, tasseau avec sa vis d.
e, billette que l’ouvrier tient à la main en travaillant.
31. Rebrousse.
32. Cardinaux ou petites cardes.
b, petites cardes vûes en-dessus.
a, petites cardes vûes en-dessous.
33 & 34. Crochets à étendre le drap.
35. Table à tendre les draps.
a, le coussin.
b, le marchepié.
c, c, les supports.
Manœuvre de la rame.
36. a, a, a, a, la rame.
b, b, la traverse d’en-haut.
c, c, la traverse d’en-bas.
f, le templet.
g, la poulie.
37. e, le larget.
Brose & tuiler des draps.
38. La tuile.
Voilà tout ce qui concerne la laine cardée. Venons maintenant au travail de la laine peignée.

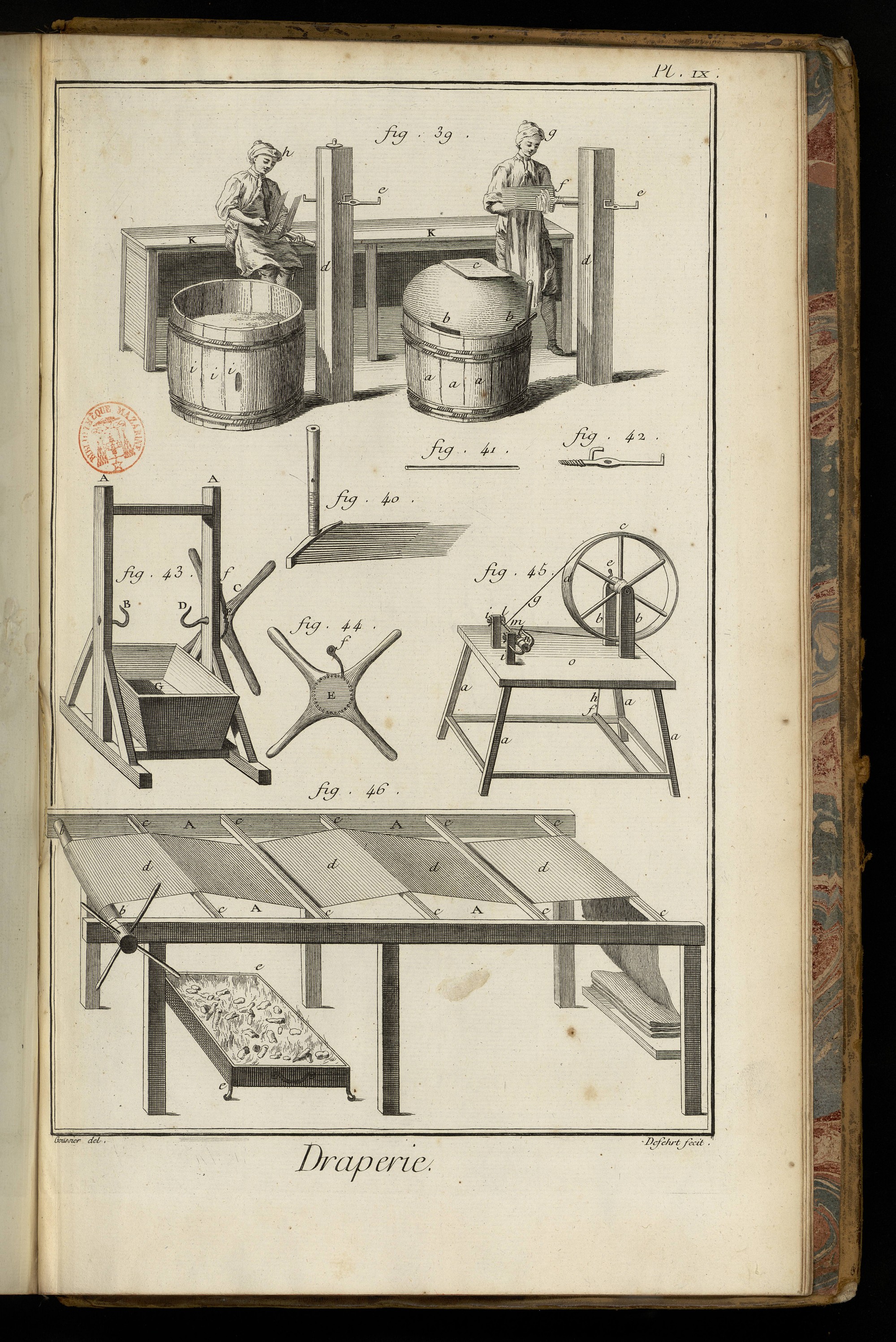

PLANCHE IX.
De la laine peignée.
Fig. 39. Travail du peigner des laines.
a, a, a, fourneau à chauffer les peignes.
b, b, ouvertures pratiquées à cet effet.
c, plaque de fer qui ferme le fourneau.
d, d, piliers garnis de crochets.
e, crochet.
f, peigne.
g, ouvrier qui peigne.
h, ouvrier qui tire la barre, quand la laine est peignée.
40. Le peigne.
41. Canon.
42. Crochet ou chevre.
43. Le dégraissoir ou verin.
A, A, les montans.
B, crochet dormant.
C, moulinet.
D, crochet mobile.
E, roue de retenue.
f, le chien de cette roue.
G, la cuvette.
44. Roue de retenue E, avec son chien f, vûe séparément.
45. Le petit rouet pour la laine peignée.
a, a, a, a, les piliers du banc.
b, b, les montans.
c, la roue.
d, sa circonférence large.
e, la manivelle.
f, la marche ou pédale.
h, la corde de la roue.
i, i, les marionettes.
l, l, les fraseaux.
m, la broche.
n, la bobine.
o, la banc.
46. Le rétendoir.
A, A, A, A, le banc.
b, b, un rouleau avec moulinet.
c, c, c, c, c, traverses dessus & dessous lesquelles passe l’étoffe.
d, d, d, l’étoffe.
e, e, la poele.

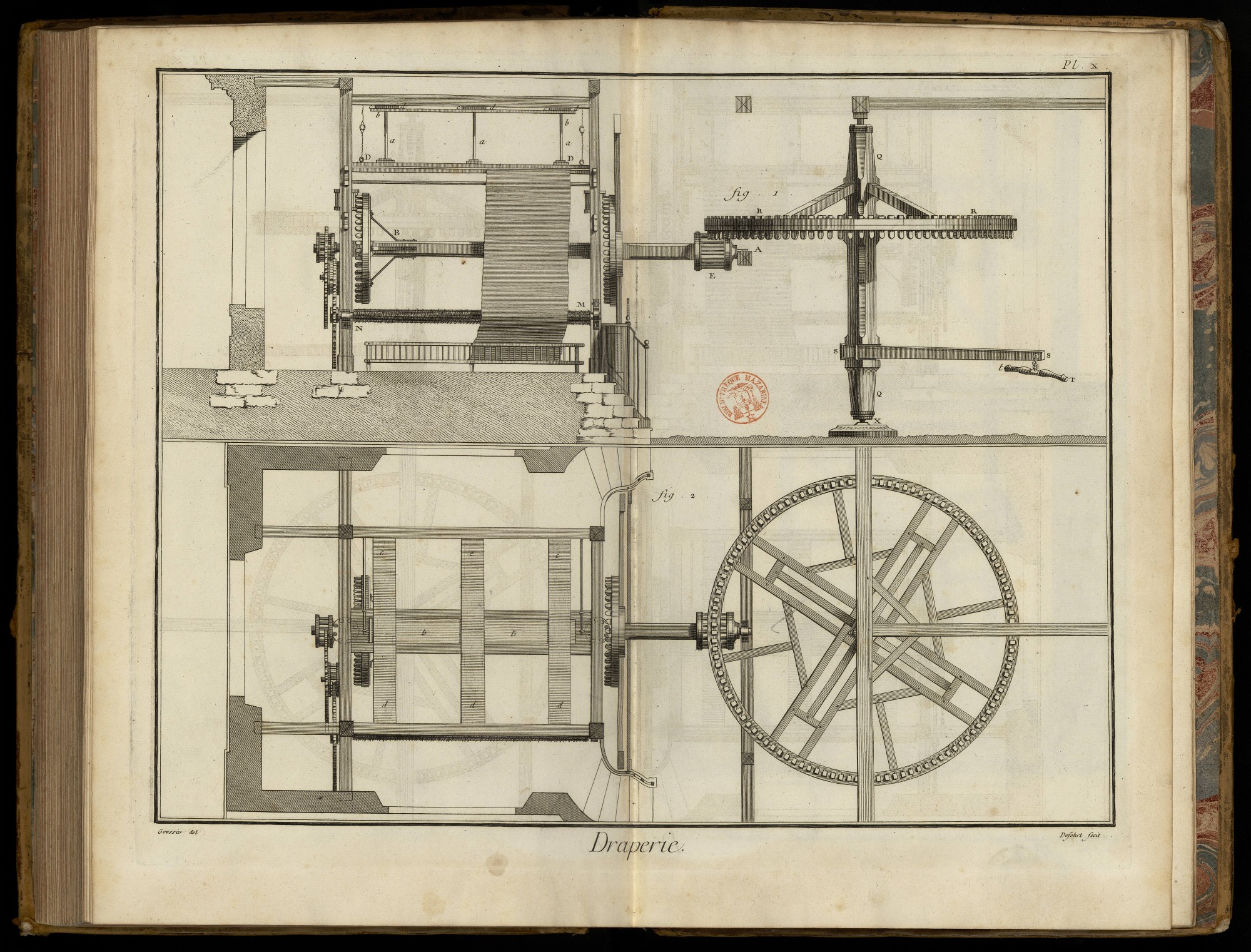

PLANCHE X.
Machine à friser les étoffes, à ratiner, &c.
Fig. 1. Profil sur la longueur de la machine à friser les étoffes.
2. Plan de la machine.

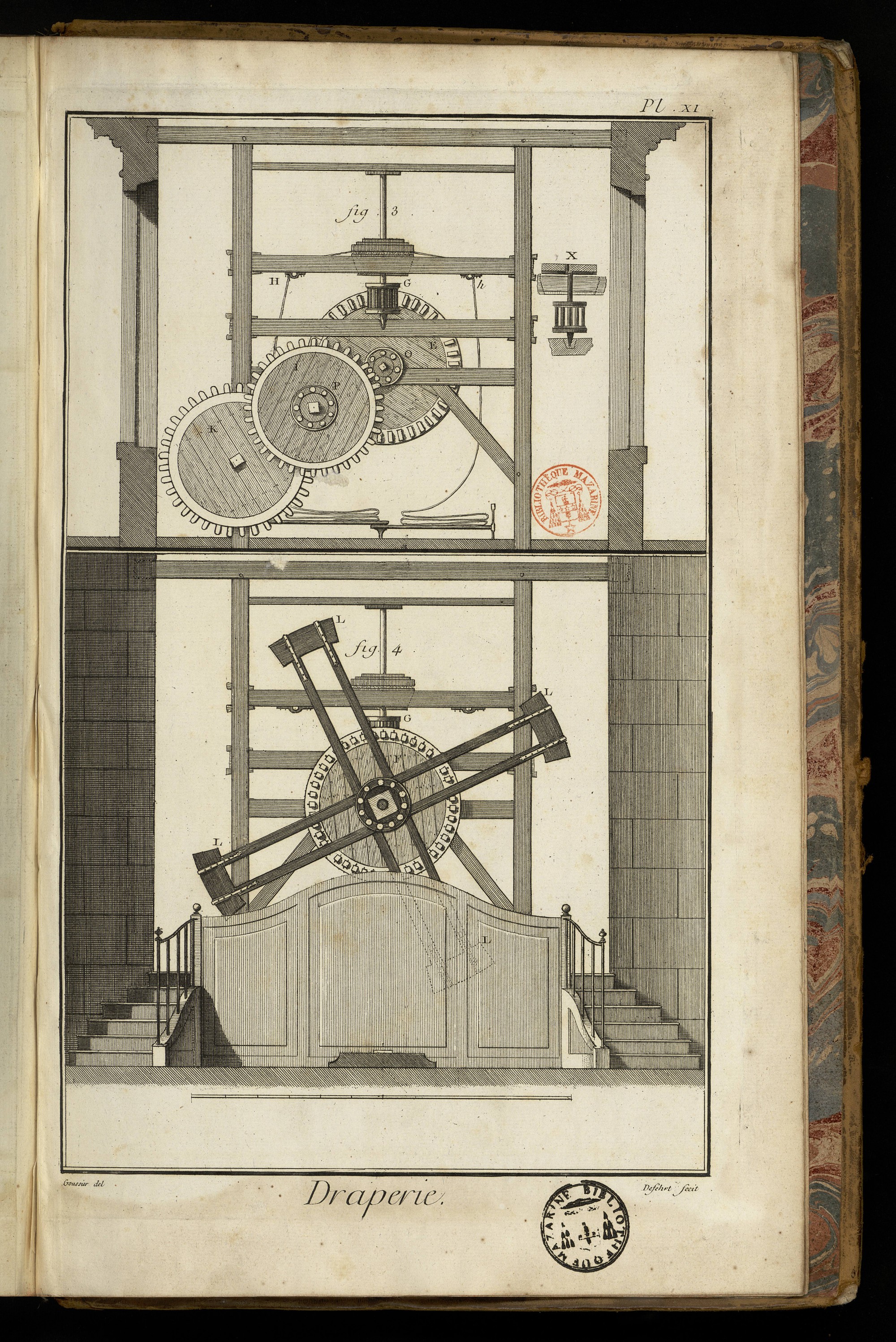

PLANCHE XI.
Fig. 3. & 4. Profils des deux côtés de la machine.
3. Profil du côté du rouet.
4. Profil du côté du volant.
Voyez à l’article Laine le détail de la manœuvre du drapier, les raisons de ses opérations, l’explication complette de ses machines, avec les noms, les définitions & la distinction des différentes étoffes fabriquées dans les manufactures en laine.
