Planches:FERBLANTIER (volume IV)
FERBLANTIER,
Contenant deux Planches.

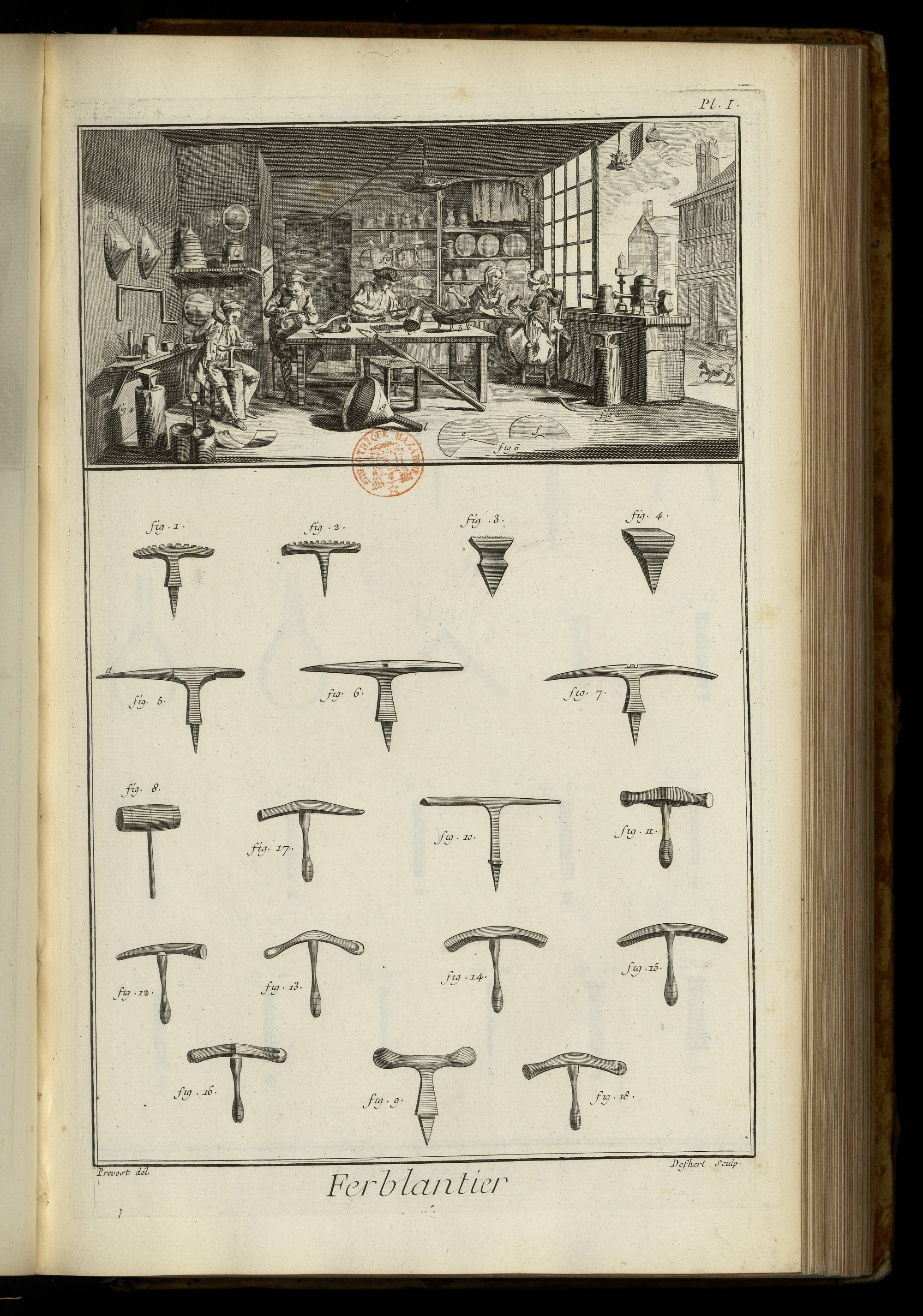

PLANCHE Iere.
LA vignette représente une boutique dans laquelle sont exposés différens ouvrages de Ferblanterie.
Fig. 1. Ouvrier qui forme une caffetiere sur la bigorne. a la bigorne.
2. Ouvrier qui lime un ouvrage soudé, pour pouvoir y ajuster un couvercle.
3. Ouvrier qui soude une caffetiere. b la poîle à feu, dans laquelle il fait chauffer les fers à souder. c la caffetiere qu'il soude. d le morceau de soudure d'étain.
4. Tas à dresser.
5. Bigorne.
6. e Développement d'un morceau de ferblanc taillé pour en former un couvercle, tel qu'on voit en h. f Développement d'une piece de ferblanc taillée pour en former un entonnoir tel qu'on le voit en g. La partie l est une autre piece soudée après coup, ainsi que le rebord m.
Bas de la Planche.
1. 2. & 3. Tas à canneller différens ouvrages de ferblanterie.
4. Tas à dresser.
5. & 6. Bigorne.
7. Bigorne à chantepure.
8. Maillet de bois; il sert à dresser.
9. Grosse bigorne à caffetiere.
10. Bigorne à goulot. La partie a de la figure 5. sert à cet usage.
11. Marteau à planer.
12. Martelet.
13. 14. 15. 16. 17. 18. Différens marteaux pour gaudronner & fabriquer les pieces rondes ou demi-rondes.

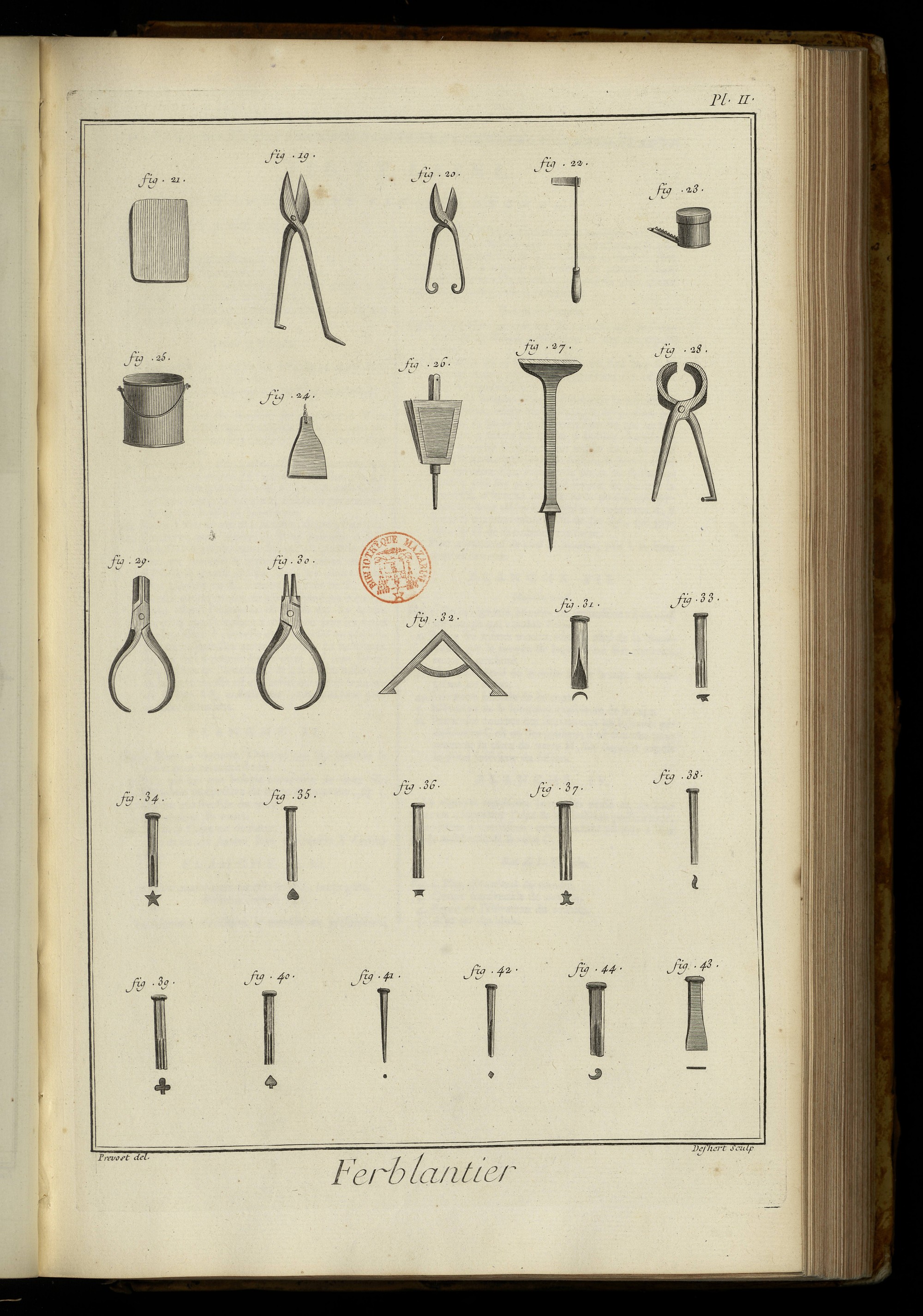

PLANCHE II.
Fig. 19. Cisaille à banc.
20. Cisaille à main.
21. Plaque de plomb, sur laquelle on découpe avec l'emporte-piece.
22. Fer à souder.
23. Rochoir qui contient de la poix-résine pulvérisée.
24. Appuyoir.
25. Sceau.
26. Soufflet.
27. Grand tas.
28. Tenaille.
29. Pince plate.
30. Pince ronde.
31. Gouge ou emporte-piece.
32. Niveau ou équerre.
33. 34. 35. 36. 37. 38. 39. 40. 41. 42. Différens emportes-pieces en étoile, en cœur, en treffle, &c.
43. Ciseau.
44. Autre emporte-piece.
