Planches:FOURBISSEUR, VIgnette (volume IV)
FOURBISSEUR.
Contenant dix Planches.
VIgnette.
Fig. 1. Ouvrier qui cisele une garde d'épée.
2. Ouvrier qui damasquine une garde d'épée.
3. Autre ouvrier tenant une épée toute montée.
4. Un particulier essayant la lame d'une épée.
Dans l'attelier sont représentés plusieurs sortes d'ouvrages, comme sabres, couteaux-de-chasse, épées, hallebardes, &c.
PLANCHE Iere.

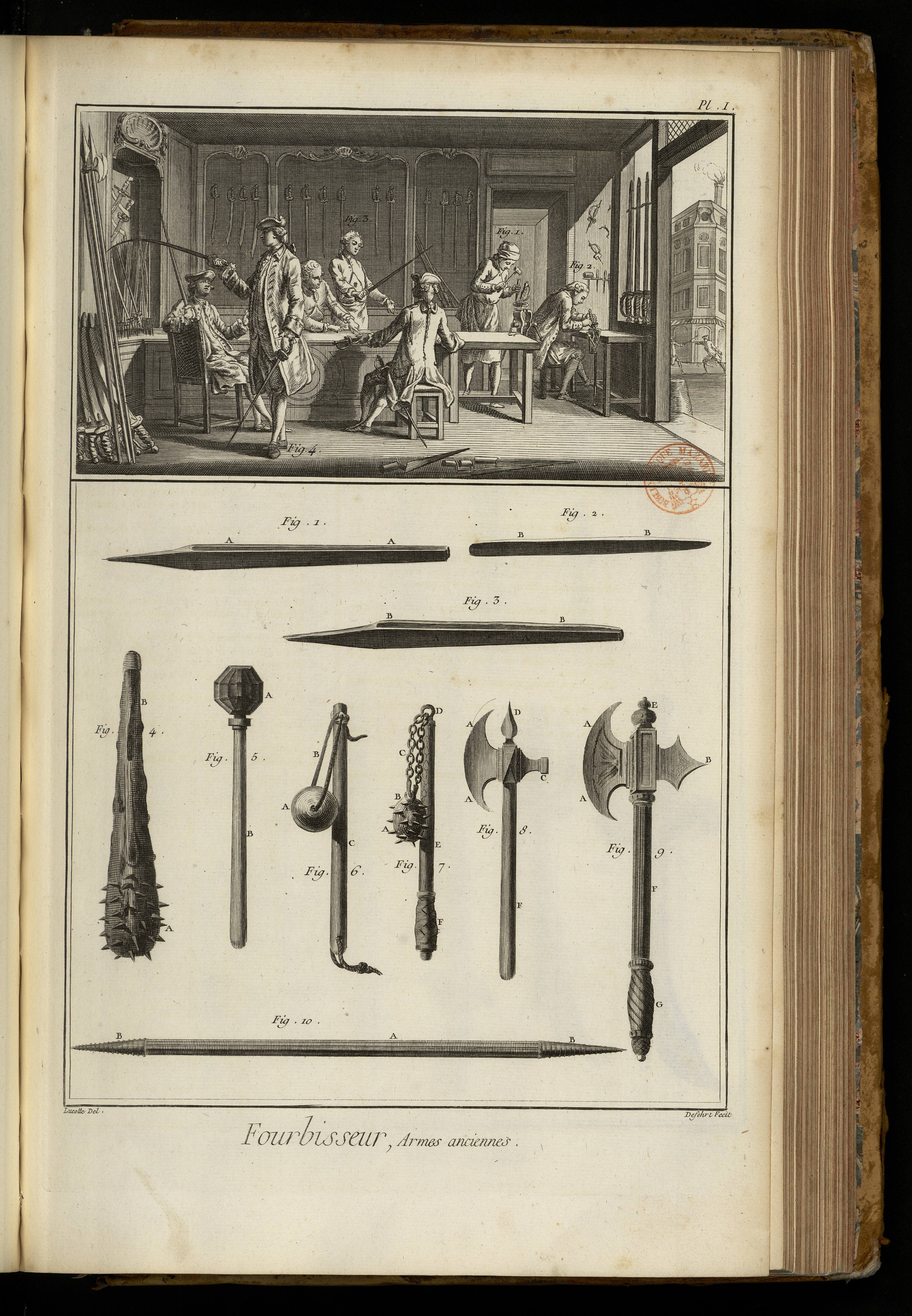

Le haut de cette Planche représente une boutique de fourbisseur exposée sur le devant, dans laquelle plusieurs personnes sont occupées, un ouvrier en a à travailler, une femme en b dans son comptoir, à vendre, & un marchand en c, à acheter.
Fig. 1. Lame en fer prête à recevoir une lame d'acier; A A en est la fente.
2. A A la lame d'acier.
3. A A la lame en fer. B B la lame d'acier.
4. Massue. A la tête armée de pointes. B le manche.
5. Masse. A la tête de fer. B le manche.
6. Autre masse. A la boucle de bois ou de fer. B la corde. C le bâton.
7. Autre masse. A la boucle armée. B l'anneau. C la chaîne. D autre anneau. E le bâton. F le manche.
8. Hache d'arme. A A le fer. C le petit marteau. D la pointe. F le bâton.
9. Autre hache d'arme. A A le fer. B la pointe. E le bouton. F le bâton. G le manche.
10. Bâton ferré. A le bâton. B B la pointe de fer.

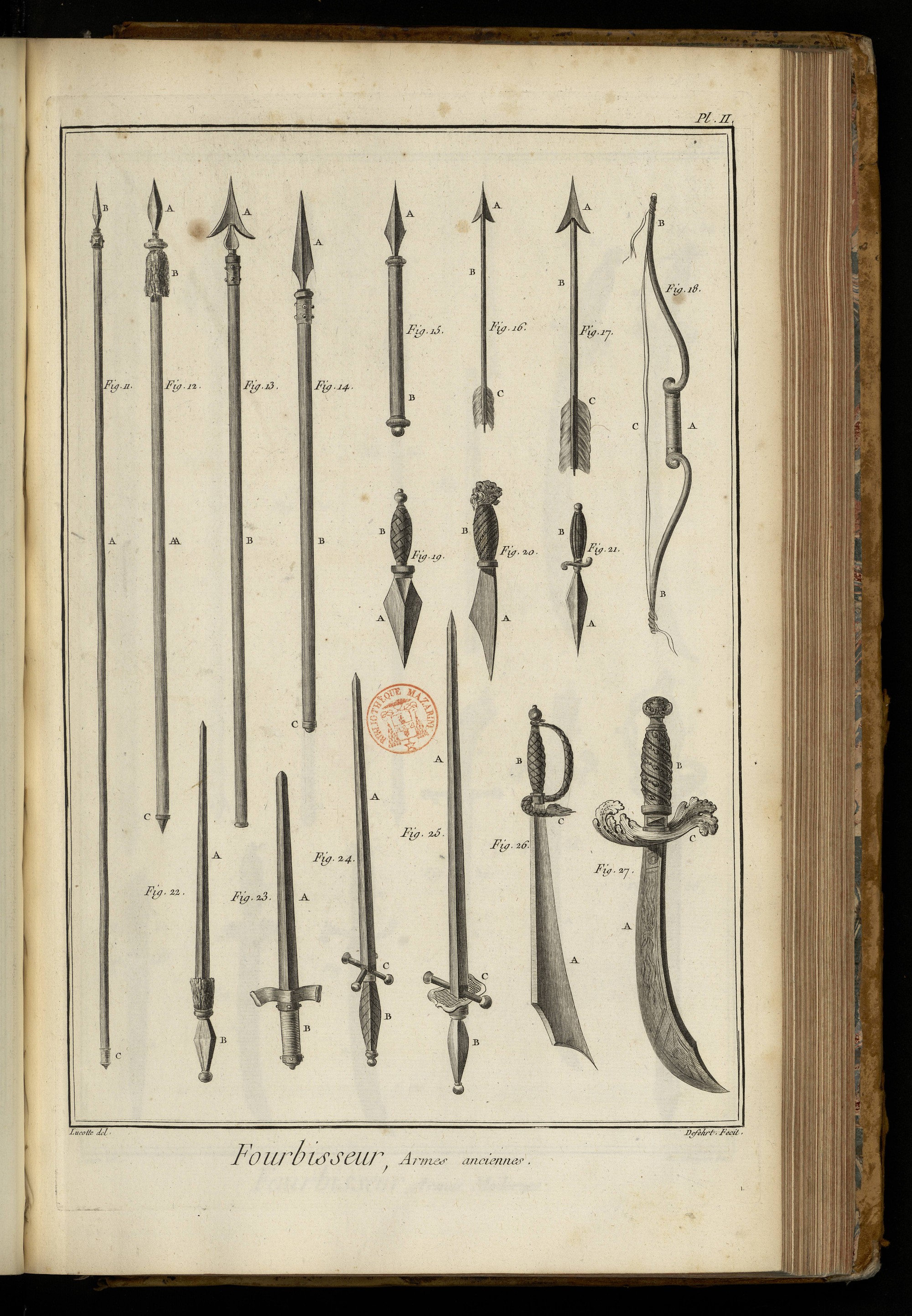

PLANCHE II.
Fig. 11. Pique. A le bâton. B le fer. C la virole à pointe.
12. Demi-pique. A A bâton. A le fer. B le gland. C la virole à pointe.
13. Lance. A le fer. B le manche.
14. Javeline. A le fer. B le manche. C la virole.
15. Javelot. A le fer. B le manche.
16. Fleche dite garro ou quarreau. A le fer. B la verge. C les pennons.
17. Fleche, dite vireton. A le fer. B la verge. C les pennons.
18. Arc. A la poignée. B B les extrémités. C la corde.
19. Dague. A le fer. B le manche.
20. Poignard. A le fer. B le manche.
21. Autre poignard. A le fer. B le manche.
22. Épée en bâton. A la lame. B le manche.
23. Braquemart. A la lame. B le manche.
24. & 25. Espadons. A A les lames. B B les poignées. C C les gardes.
26. Cimeterre. A le fer. B la poignée. C la garde.
27. Coutelas. A le fer. B la poignée. C la coquille.

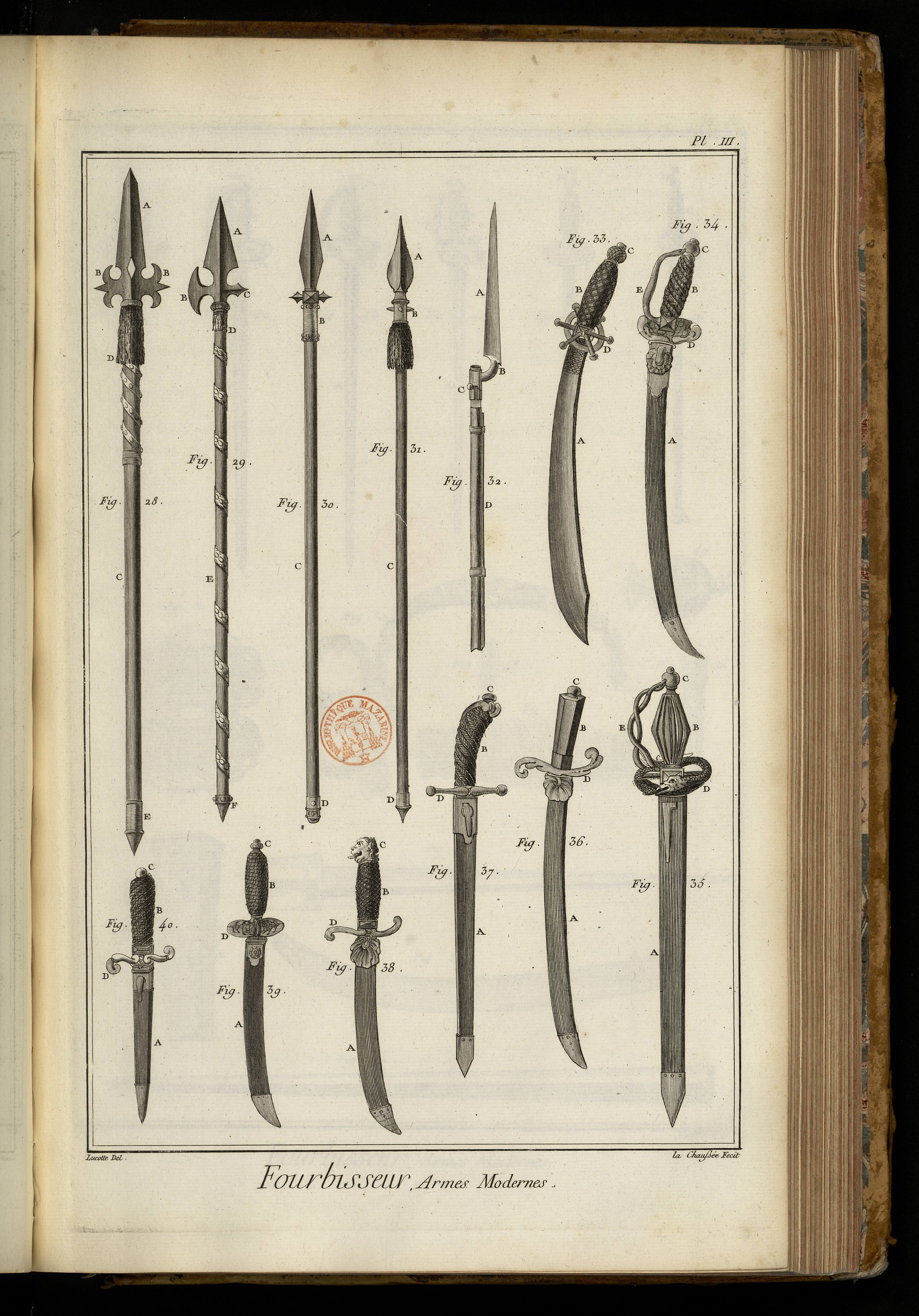

PLANCHE III.
Fig. 28. Pertuisanne. A le fer. B B la hache à pointe. C le bâton. D les rubans & glands. E la douille à pointe.
29. Hallebardes. A le fer. B la hache. C la pointe. D la douille. E le bâton. F la virole à pointe.
30. Épieux. A le fer. B la douille. C le bâton. D la virolle.
31. Sponton ou esponton. A le fer. B la douille. C le bâton. D la virole à pointe.
32. Bayonnette. A la lame. B l'échancrure. C la douille. D le fusil.
33. 34. & 35. Sabres. A la lame. B la poignée. C le pommeau. D la coquille. E la branche.
36. 37. 38. 39. & 40. Couteaux-de-chasse. A la lame. B la poignée. C le pommeau. D la coquille.

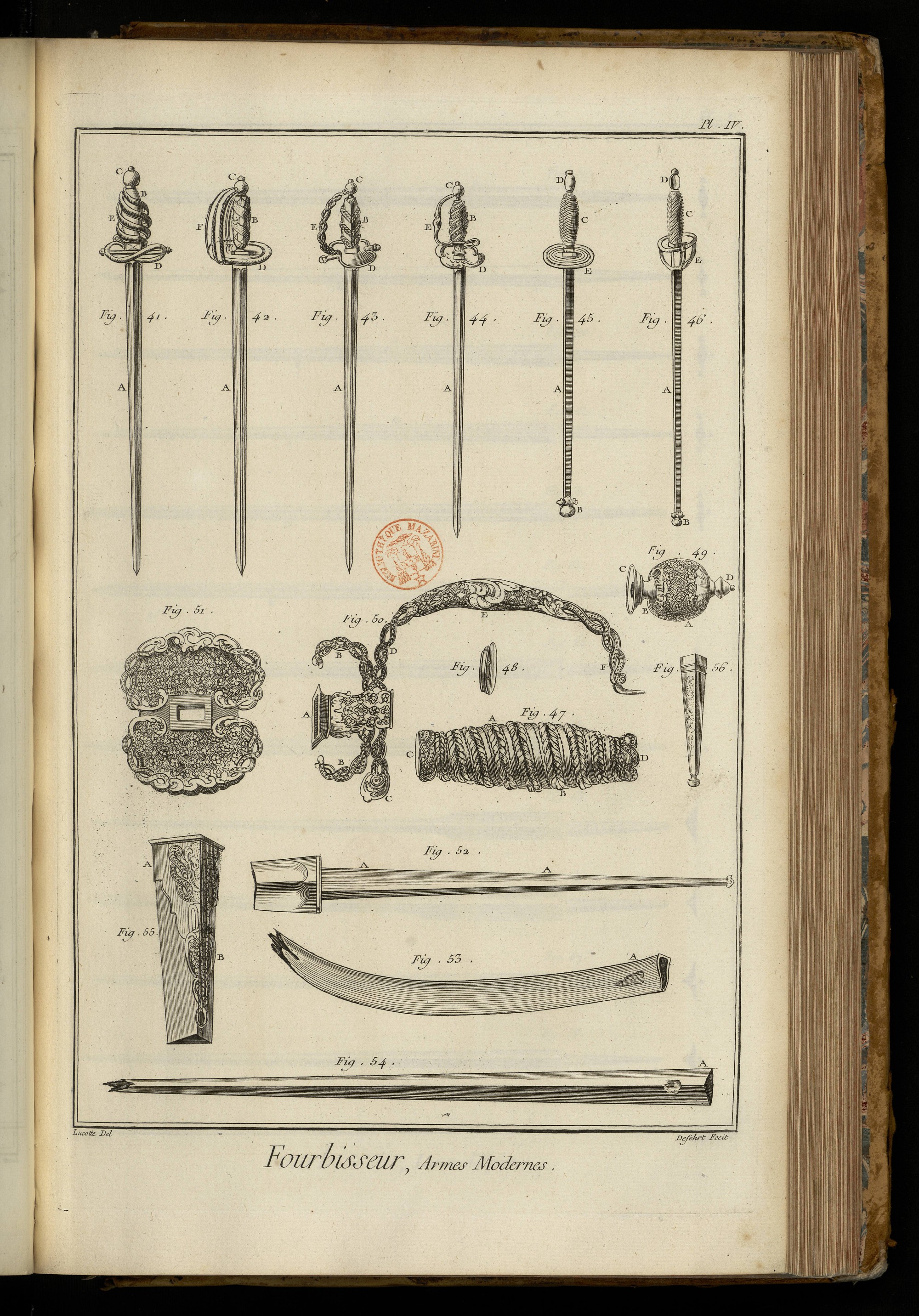

PLANCHE IV.
Fig. 41. 42. 43. & 44. Épées. A la lame. B la poignée, C le pommeau. D la coquille. E & F la branche.
45. & 46. Fleurets. A la lame. B le bouton. C la poignée. D le pommeau. E la coquille.
47. Poignée de garde d'épée. A la lame de cuivre, d'or ou d'argent. B le fil de même métal. C D les viroles en chaîne.
48. Viroles de garde.
49. Pommeau de garde. A la pomme. B la garde. C la base. D le bouton.
50. Branche de garde. A la tige. B B les branches à croissant. C la branche à bouton. D la branche en demie-ellipse. E l'amande. F. le crochet.
51. Coquille de garde.
52. Soie de lame d'épée. A A la soie.
53. Fourreau de sabre ou de couteau-de-chasse. A le côté de la garde.
54. Fourreau d'épée. A le côté de la garde.
55. Crochet d'épée. A la virole. B le crochet.
56. Bout d'épée.

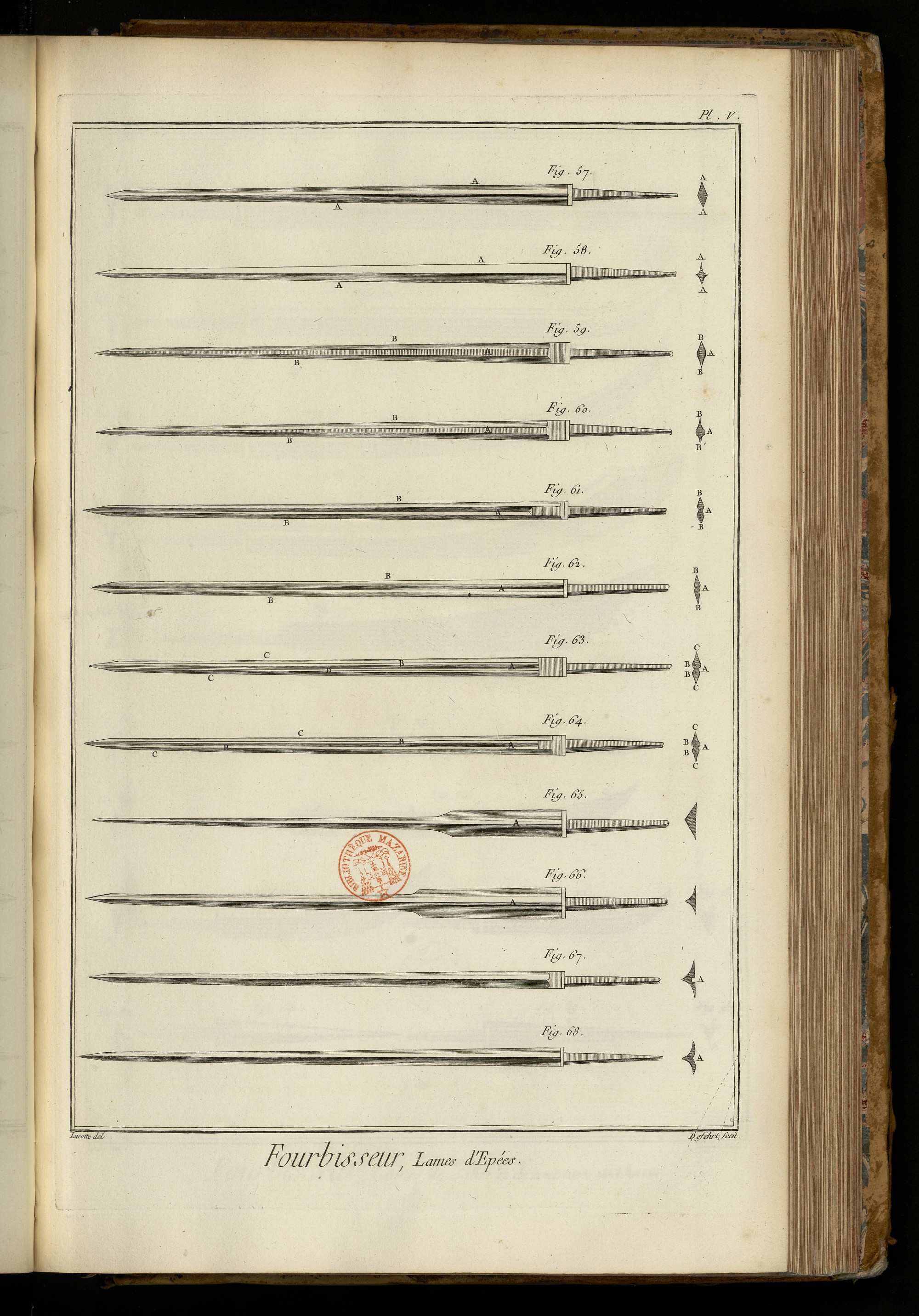

PLANCHE V.
Fig. 57. Lame d'épée à quatre quarres. A A les tranchans simples.
58. Autre lame d'épée à quatre quarres. A A les tranchans cannelés.
59. Lame d'épée applatie. A le plat de l'épée. B B les tranchans simples.
60. Autre lame d'épée applatie. A le plat de l'épée B B les tranchans cannelés.
61. Lame d'épée creusée à angle aigu. A le creux. B B tranchans simples.
62. Autre lame d'épée creusée en cannelure. A la cannelure. B B les tranchans cannelés.
63. Lame d'épée creusée en plate. A le creux. B B le plat. C C les tranchans simples.
64. Lame d'épée creusée en cannelure. A la cannelure. B B le rond ou plat. C C les tranchans cannelés.
65. Lame d'épée à trois quarres, simple. A le renfort.
66. Autre lame d'épée à trois quarres, cannelée. A le renfort.
67. Lame d'épée à trois quarres, cannelée. A la cannelure ronde.
68. Lame d'épée à trois quarres, cannelée. A la cannelure à angle aigu.

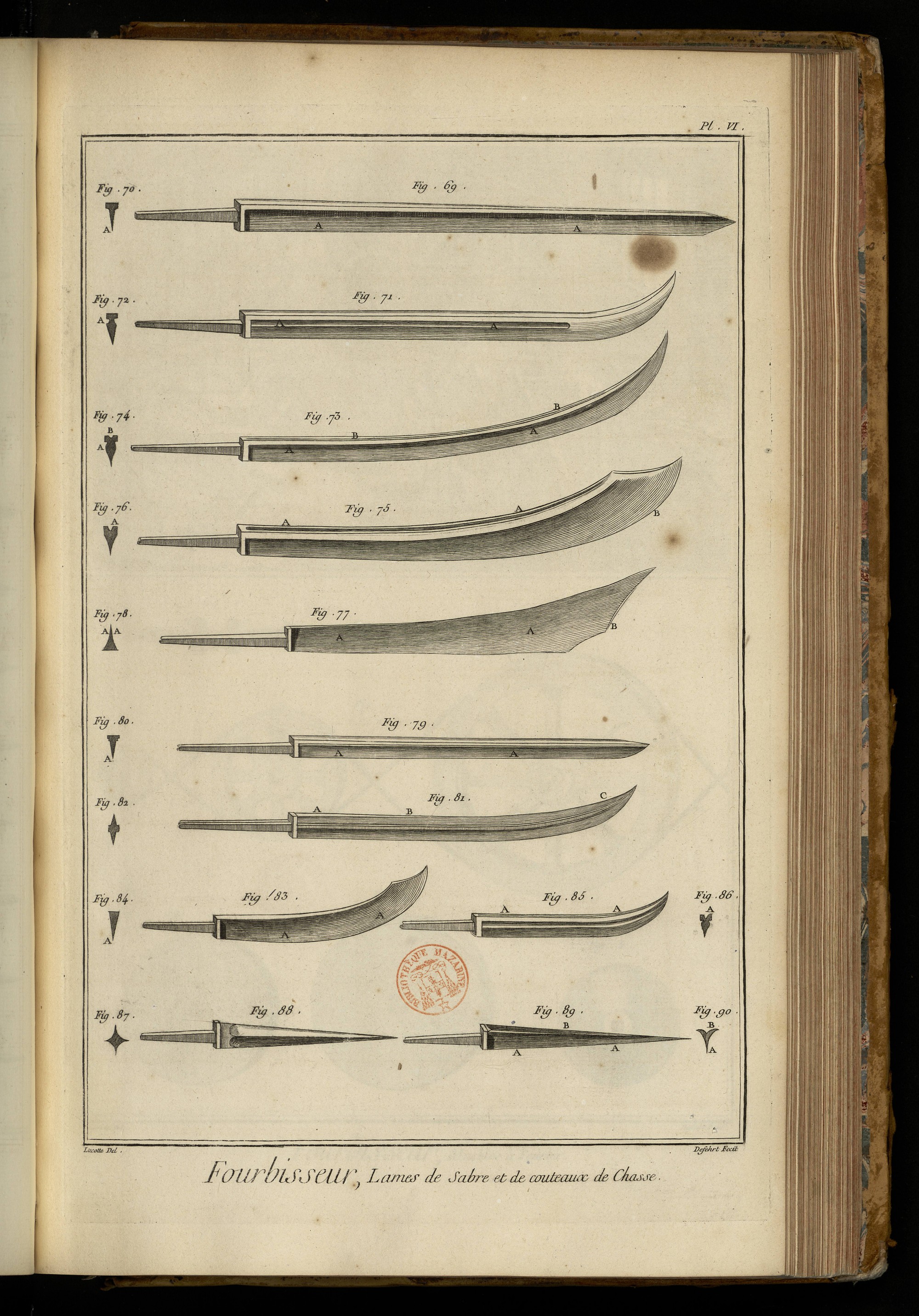

PLANCHE VI.
Fig. 69. & 70. Lame de sabre droite. A A le tranchant évidé.
71. & 72. Lame de sabre coudé. A A le tranchant cannelé.
73. & 74. Lame de sabre très-courbe. A A la forme en balustre. B B la cannelure.
75. & 76. Lame de sabre ou coutelas. A A la cannelure.
77. & 78. Lame de cimeterre. A A les trois quarres cannelés. B la pointe élargie.
79. & 80. Lame de couteau-de-chasse. A A le taillant évidé.
81. & 82. Lame de couteau-de-chasse courbe. A B tranchant simple. B C tranchant double.
83. & 84. Lame de petit couteau-de-chasse. A A tranchant simple.
85. & 86. Lame de petit couteau-de-chasse courbe. A A la cannelure.
87. & 88. Lame de poignard droit, quarré & cannelé.
89. & 90. Lame de poignard droit à trois quarres. A A le tranchant cannelé. B la cannelure du dos.
PLANCHE VII.

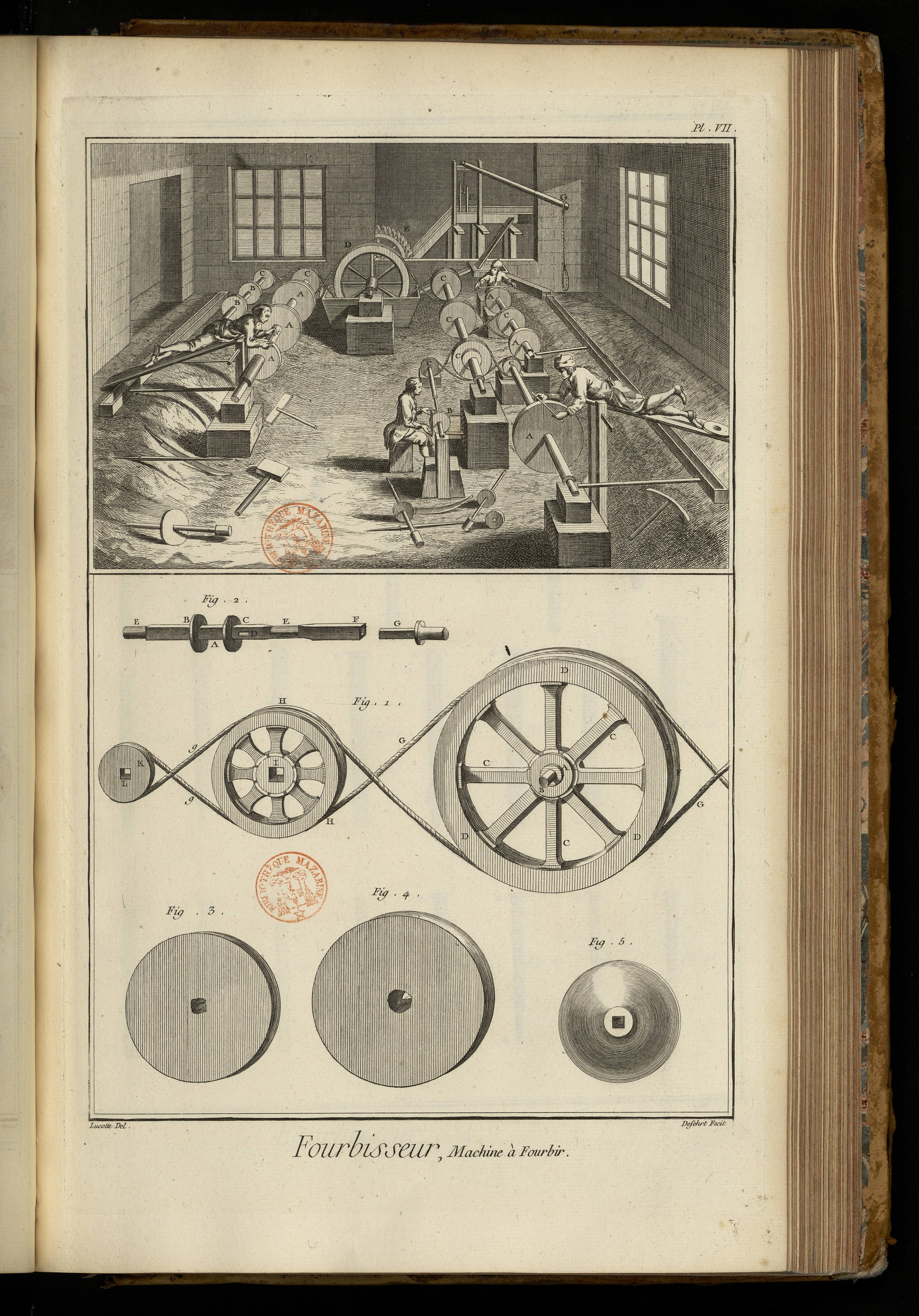

Le haut de la Planche représente un moulin à fourbir les lames, composé de différentes meules mues par le courant d'une riviére, sur lesquelles plusieurs ouvriers sont occupés à fourbir.
Le bas de la Planche représente différens dévcloppemens de cette machine.
Fig. 1. Grande roue, petite roue & poulie. A le moyeu de la grande roue. B l'arbre. CC les rayons. D D le cercle, E & F les cannelures. G G le cordage de la grande roue. g g le cordage de la petite roue. H H les cannelures de la petite roue. I son moyeu. K la poulie. L le trou du centre.
2. Arbre de la grande roue. A la piece de fer quarrée. B la platine à demeure. C la platine ambulante. D le trou de clavette. E E les tourillons. F la douille quarrée. G l'extrémité d'un arbre de meule.
3. & 4. Meules de pierre.
5. Meule de bois.

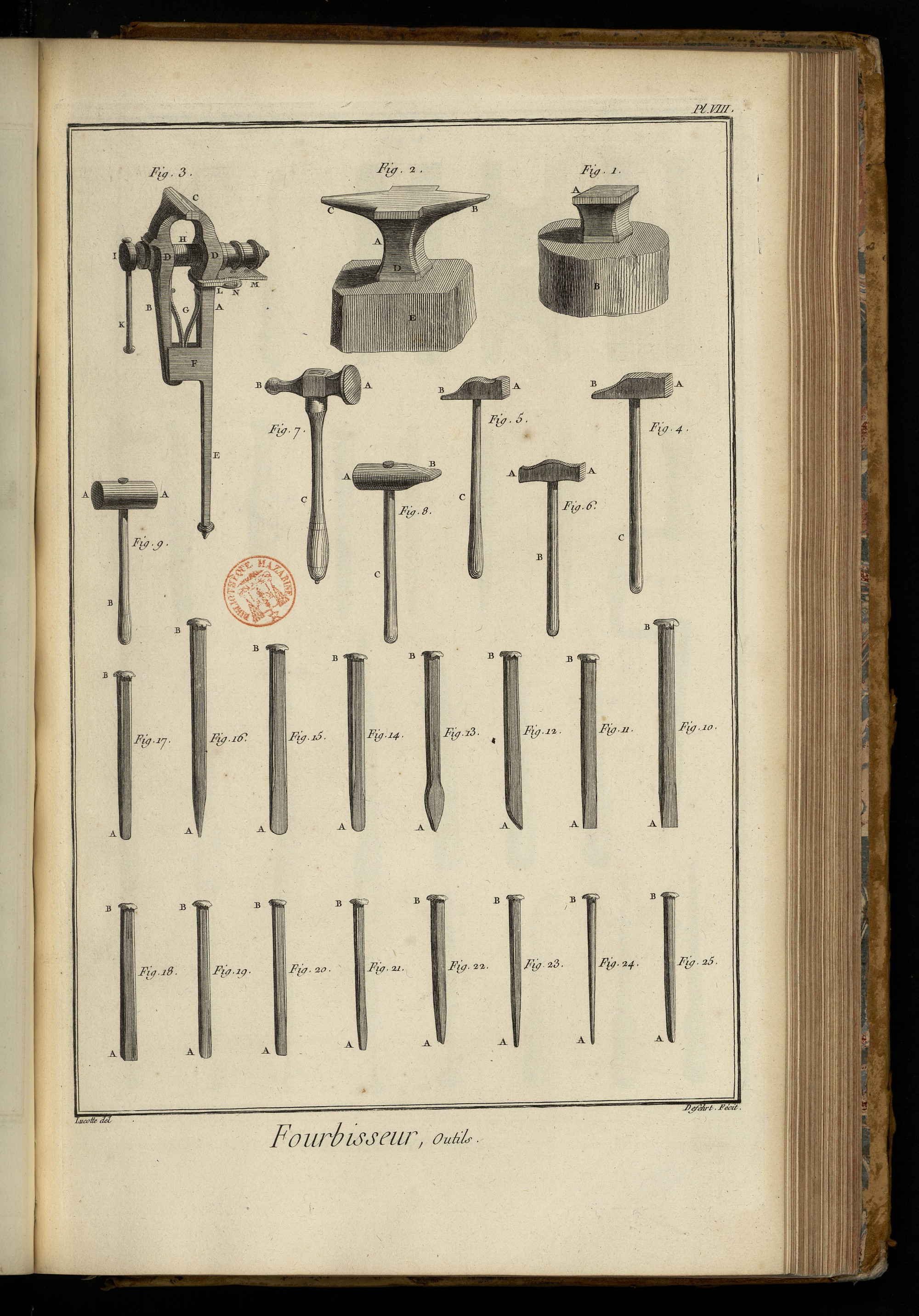

PLANCHE VIII.
Des outils.
Fig. 1. Tas. A la tête. B le billot.
2. Bigorne. A la tige. B la bigorne quarrée. C la bigorne ronde. D leur base. E le billot.
3. Étaux. A B les tiges. C les mors. D D les yeux. E le pié. F les jumelles. G le ressort. H la boîte. I la vis. K la manivelle. L la bride double. M la bride simple. N la clavette.
4. & 5. Marteaux. A la tête. B la panne. C le manche.
6. Marteau à deux têtes. A A les têtes. B le manche.
7. Marteau à ciseler. A la tête. B la panne. C le manche.
8. Maillet à panne. A la tête. B la panne. C le manche.
9. Maillet à deux têtes. A A les têtes. B le manche.
10. & 11. Burins. A le taillant. B la tête.
12. & 13. Bec-d'ane. A le taillant. B la tête.
14. & 15. Langue de carpe ou gouge. A le taillant. B la tête.
16. & 17. Poinçons rond & méplat. A le poinçon. B la tête.
18. 19. & 20. Matoir quarré, rond, & méplat. A le matoir. B la tête.
21. 22. 23. 24. & 25. Ciselets. A le ciselet. B. la tête.

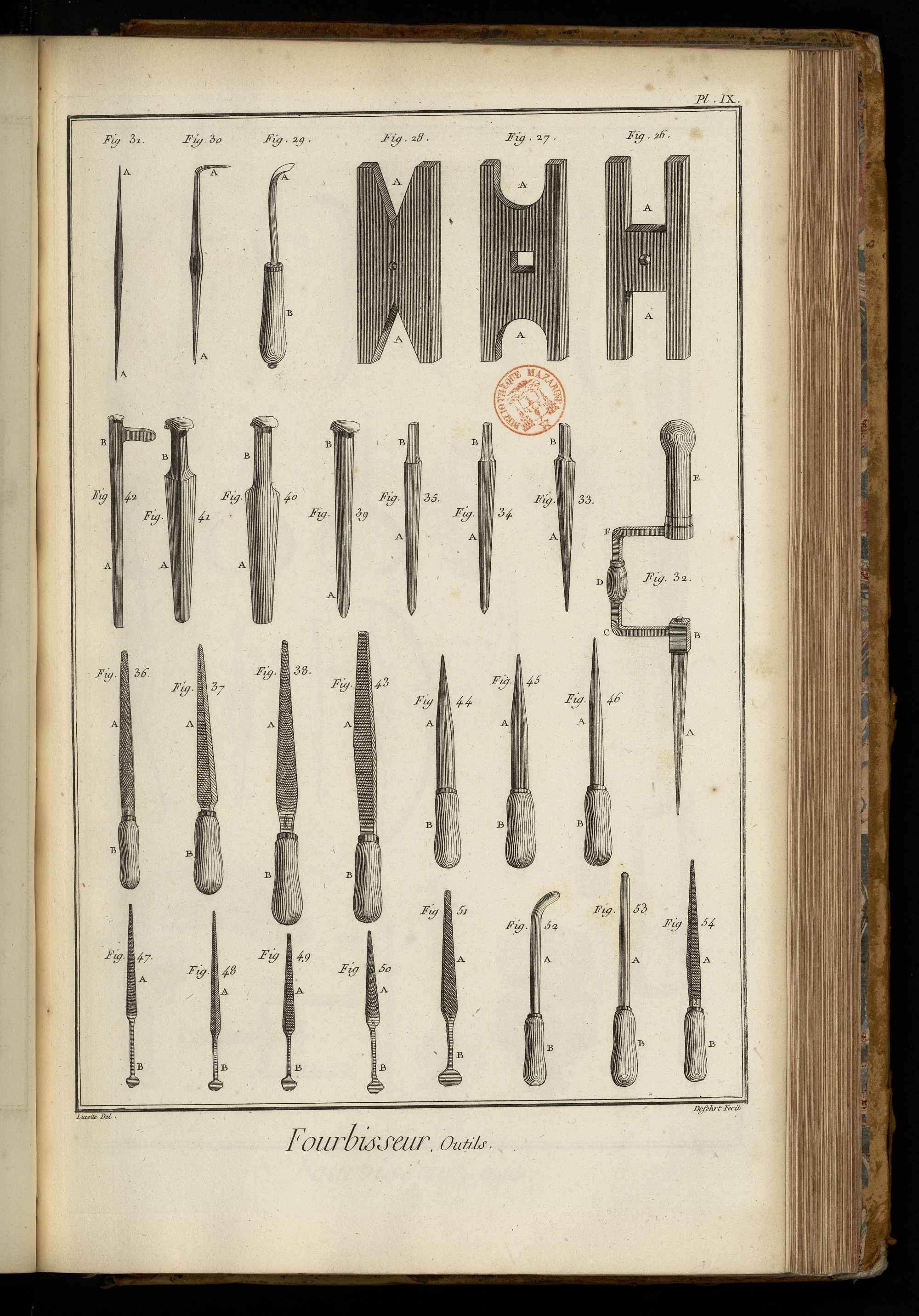

PLANCHE IX.
Fig. 26. 27. & 28. Chasse-pommeaux avec échancrures, quarrés, ronds, & triangulaires. A A les échancrures.
29. Gratoir. A la tête. B le manche.
30. & 31. Pointes à tracer. A A les pointes.
32. Villebrequins. A l'équarrissoir. B la douille. C D les coudes. E le manche à touret. F le manche à virole.
33. 34. & 35. Équarrissoirs, quarré, exagone, & octogone. A la tige. B la tête.
36. 37. & 38. Équarrissoirs emmanchés, quarrés, exagones & octogones. A la tige. B le manche.
39. Mandrins debout. A la pointe. B la tête.
40. & 41. Mandrins de crochet. A la pointe. B la tête.
42. Mandrins de garde. A la pointe. B la tête.
43. 44. 45. 46. & 47. Limes d'Allemagne à pointes. A les limes. B les manches.
48. & 49. Brunissoirs droits & coudés. A les brunissoirs. B les manches.
50. 51. 52. 53. & 54 Limes à queues. A les limes. B les queues.

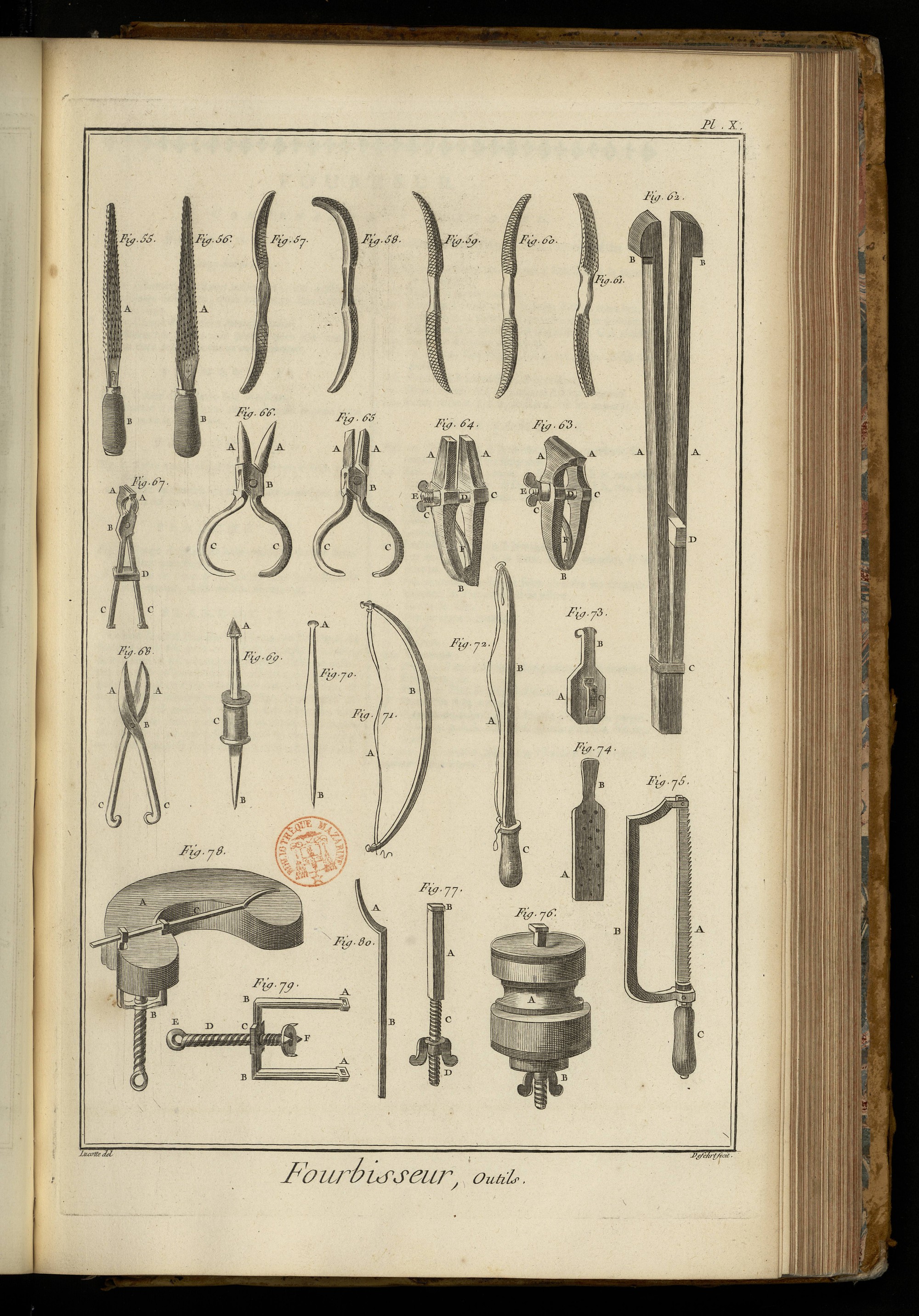

PLANCHE X.
Fig. 55. & 56. Limes en rapes. A les rapes. B les manches.
57. 58. 59. & 60. Riflards en lime.
61. Riflard en rape.
62. Tenailles de bois. A A les jumelles. B B les mors. C la virole. D la calle.
63. & 64. Tenailles à vis. A A les mors. B la charniere. C C les yeux. D la vis. E l'écrou à oreille. F le ressort.
65. 66. & 67. Pinces. A A les mors. B la charniere. C C les branches de la virole.
68. Cisailles. A A les mors. B la charniere. C C les bianches.
69. Fraise. A la fraise. B la tête. C la boîte.
70. Foret. A le foret. B la tête.
71. & 72. Archet. A la corde. B l'arçon. C le manche.
73. Palette. A la palette. B le manche. C la piece de fer.
74. Filiere. A la filiere. B le manche.
75. Scie à refendre. A le fer. B le chassis. C le manche.
76. Bloc de plaque. A le bloc. B la vis.
77. Vis de bloc de plaque. A la tige. B la tête. C la vis. D l'écrou à oreille.
78. Bloc de corps. A le bloc. B l'étrier à vis. C la brochette.
79. Étrier de bloc de corps. A A les yeux. B B les coudes. C l'écrou. D la vis. E l'œil de la vis. F plaque à pointe.
80. Brochette. A le coude. B la tige.
