Planches:GAZIER (volume XI)

GAZIER,

Contenant quatre Planches.

PLANCHE I^ere.

Bibliothèque Mazarine, exemplaire 2° 3442, numérisé par l’ENCCRE. Licence CC BY-NC-ND 3.0 France — pas d’utilisation commerciale, pas de modification. Le texte de ce site est sous une autre licence, CC BY-SA 3.0.

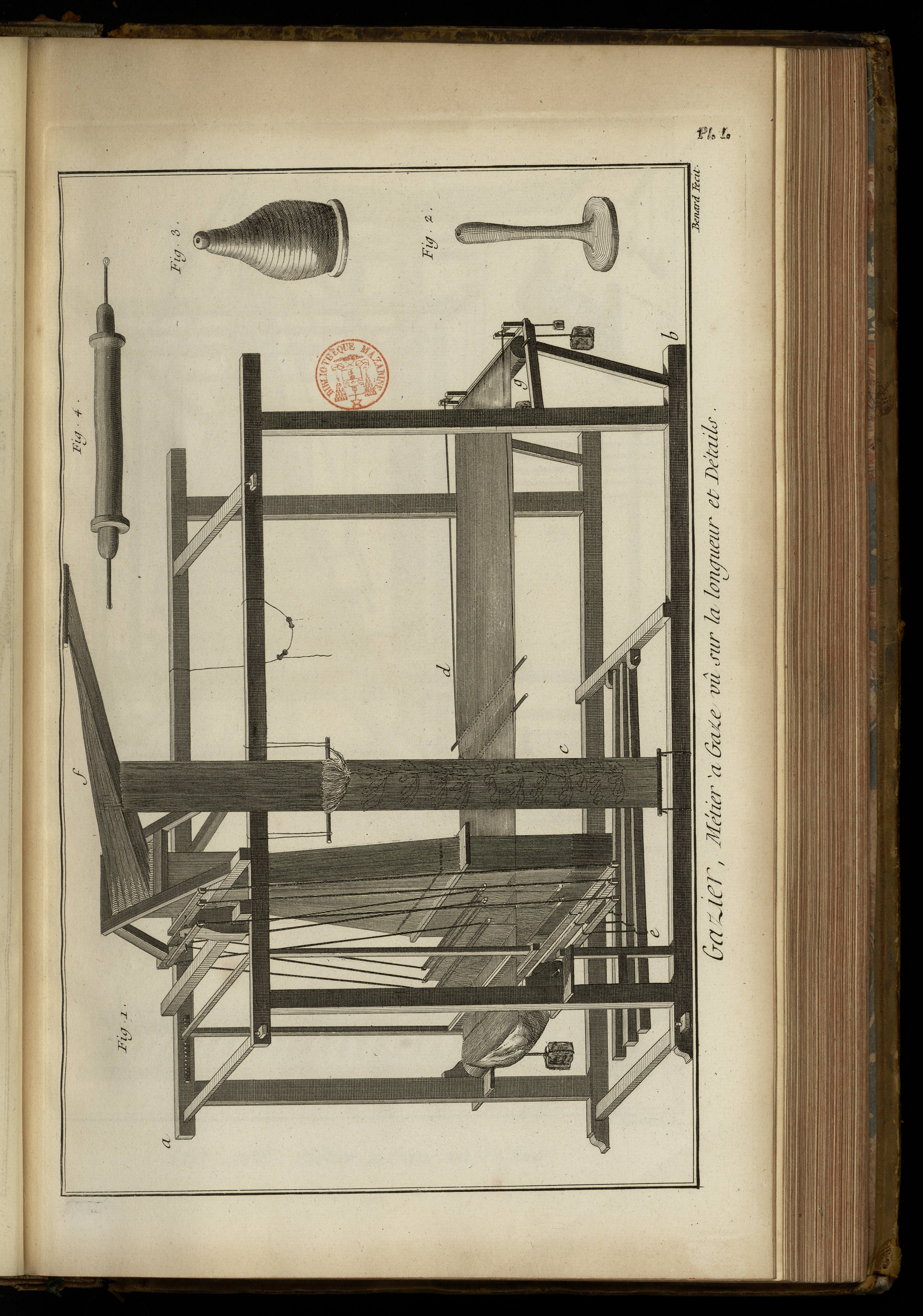

Figure 1. a b, Le métier à gaze vu sur la longueur. c, le semple. d, l'ouvrage. e, les marches. f, la rame. Voyez pour le détail plus étendu de cette machine, les Planches & les figures des métiers en soie. 2. Le volant vuide. 3. Le volant rempli. 4. Le billot ou le chevillon.

PLANCHE II.

Bibliothèque Mazarine, exemplaire 2° 3442, numérisé par l’ENCCRE. Licence CC BY-NC-ND 3.0 France — pas d’utilisation commerciale, pas de modification. Le texte de ce site est sous une autre licence, CC BY-SA 3.0.

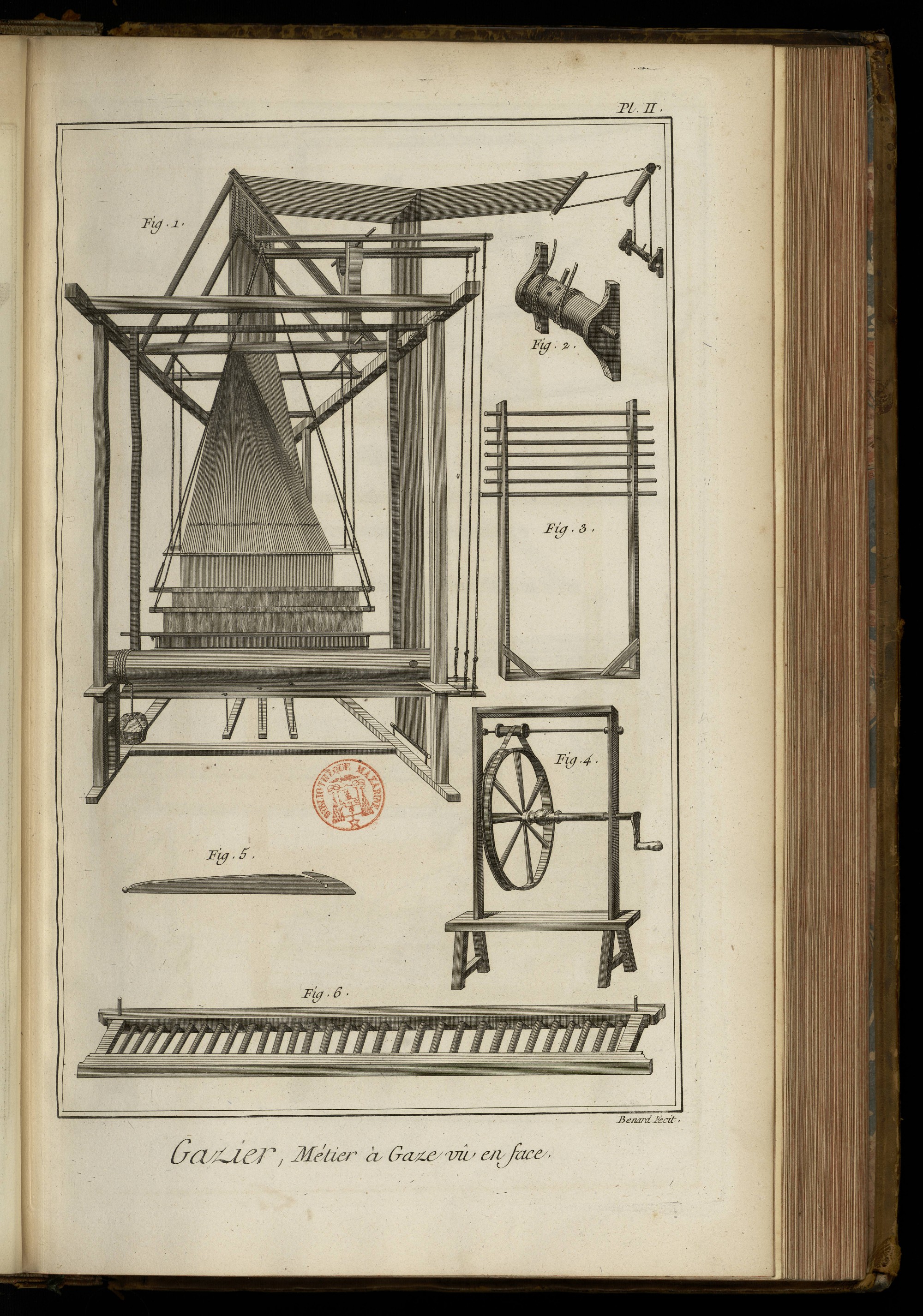

Fig. 1. Le métier vu de face. Ses parties sont les mêmes qu'aux métiers en soie. a, l'ensouple de devant. b, les lisses. 2. Le tourniquet. 3. L'égalisoir de semple. 4. Le rouet. 5. La passette. Fig. 6. Le rateau.

PLANCHE III.

Bibliothèque Mazarine, exemplaire 2° 3442, numérisé par l’ENCCRE. Licence CC BY-NC-ND 3.0 France — pas d’utilisation commerciale, pas de modification. Le texte de ce site est sous une autre licence, CC BY-SA 3.0.

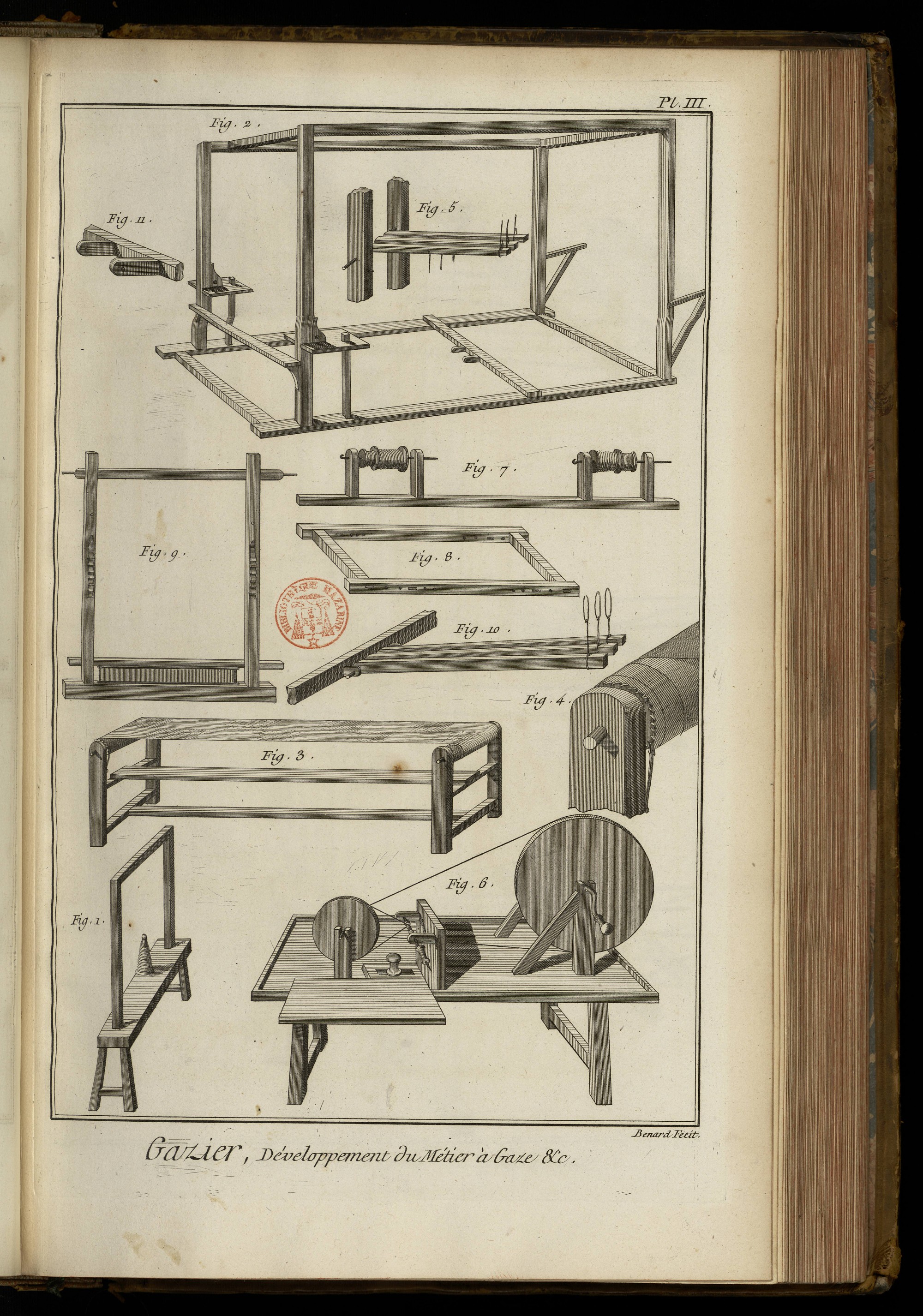

Fig. 1. Le tracanoir ou trancanoir. 2. La cage du métier. 3. Le découpoir. 4. La tête du découpoir. 5. Le talon de la contre-marche. 6. Rames à canettes. 7. Porte-lisiere. 8. Chassis. 9. Le battant. 10. Talon de marche. 11. Talon de marche.

PLANCHE IV.

Bibliothèque Mazarine, exemplaire 2° 3442, numérisé par l’ENCCRE. Licence CC BY-NC-ND 3.0 France — pas d’utilisation commerciale, pas de modification. Le texte de ce site est sous une autre licence, CC BY-SA 3.0.

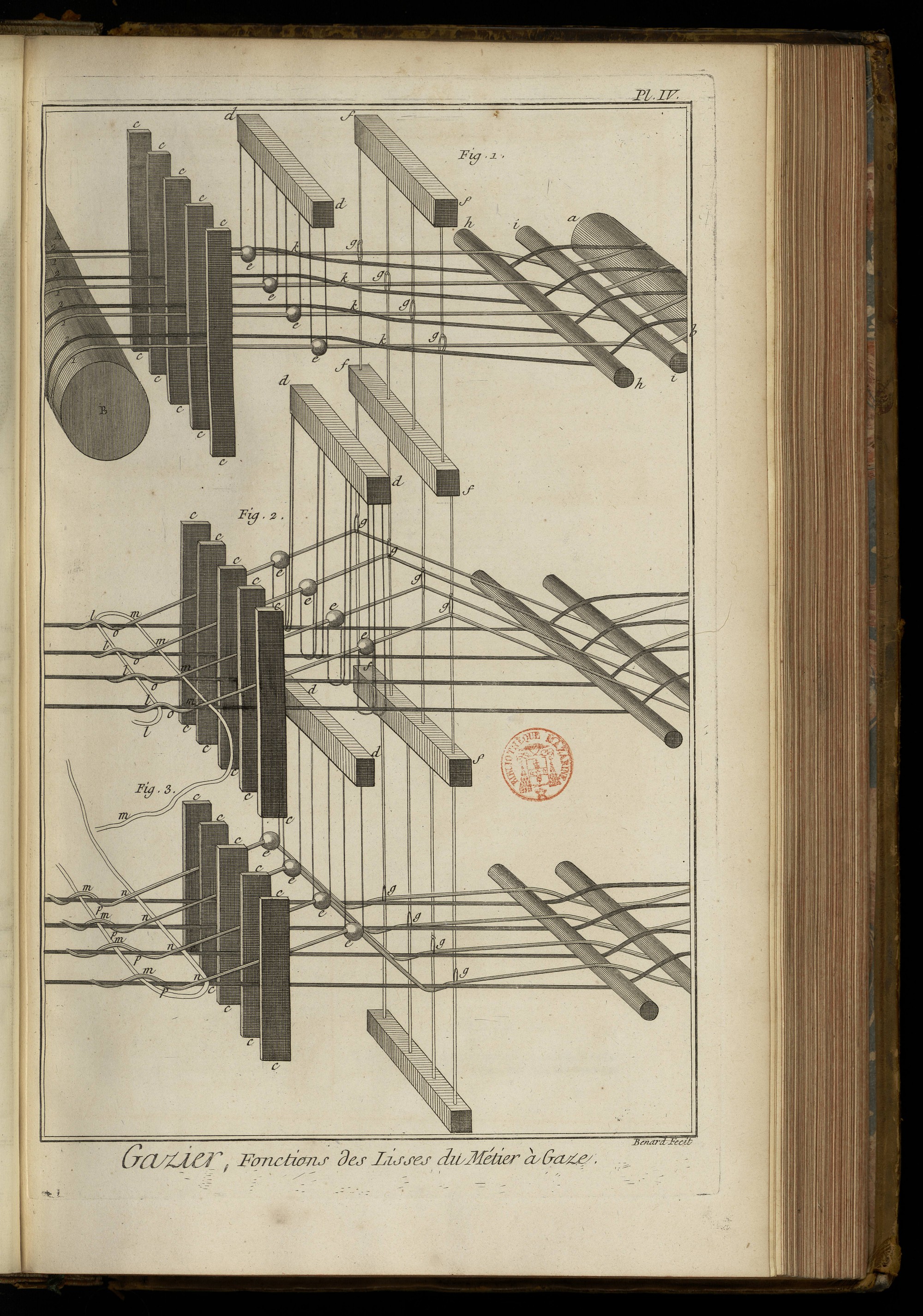

Fig. 1, 2 & 3. Fonctions des lisses du métier à gaze, & façon de l'ouvrage. Voyez l'article Gaze.
