Planches:LAYETIER (volume V)
LAYETIER.
Contenant deux Planches.

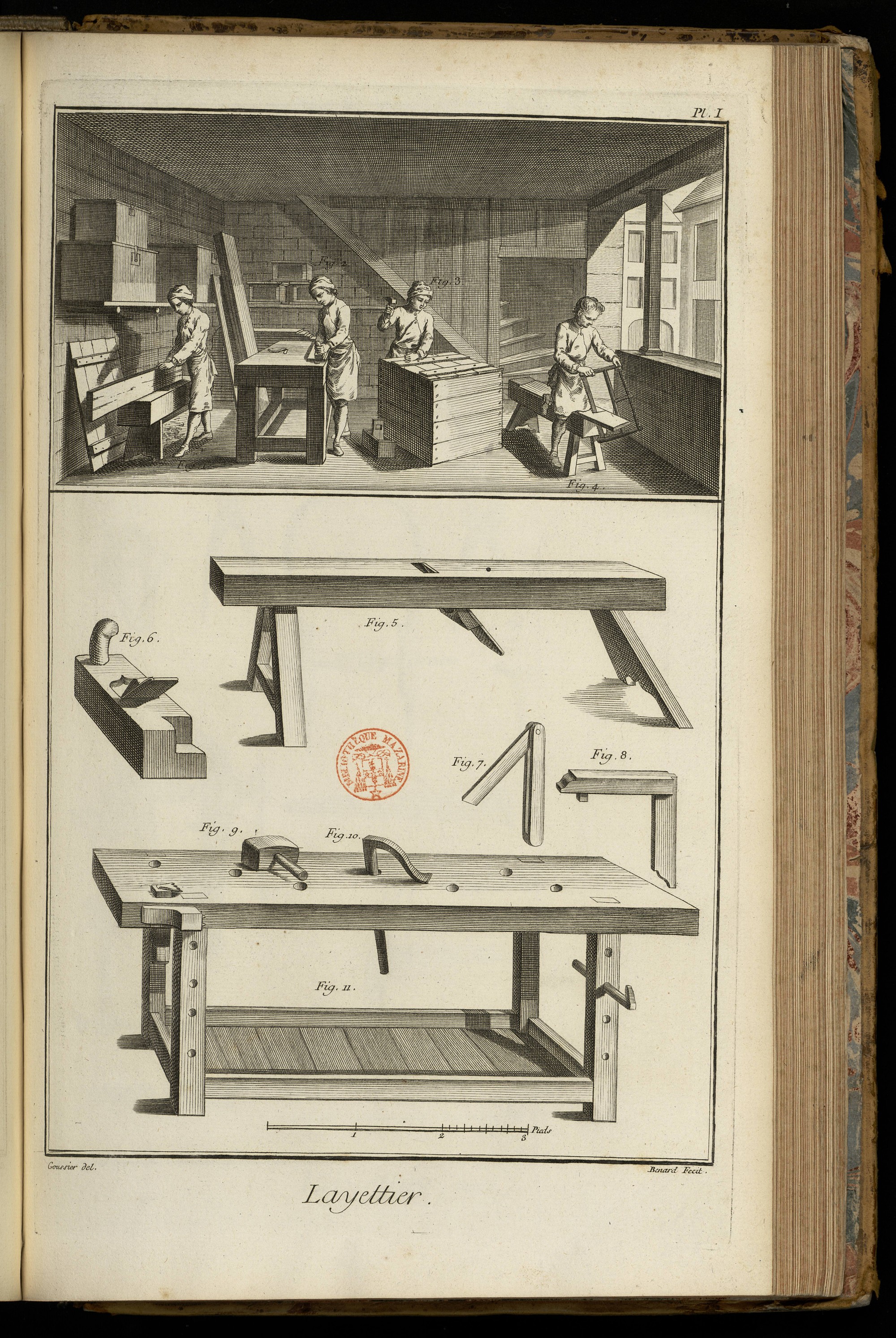

PLANCHE Iere.
LA vignette représente l’intérieur d’une boutique & plusieurs ouvriers occupés à différentes opérations de cet art.
Fig. 1. Ouvrier qui dresse un joint sur la colombe.
2. Ouvrier qui rabotte une voliche avec la galere.
3. Ouvrier qui clout des traverses sur le couvert d’une caisse.
4. Ouvrier qui scie une planche affermie par son genou sur la colombe.
sBas de la Planche.
5. Colombe, sorte de grande varlope servant à dresser les joints.
6. Galere dont se sert l’ouvrier, fig. 2. de la vignette.
7. Fausse équerre ou sautrelle.
8. Equerre.
9. Etabli.

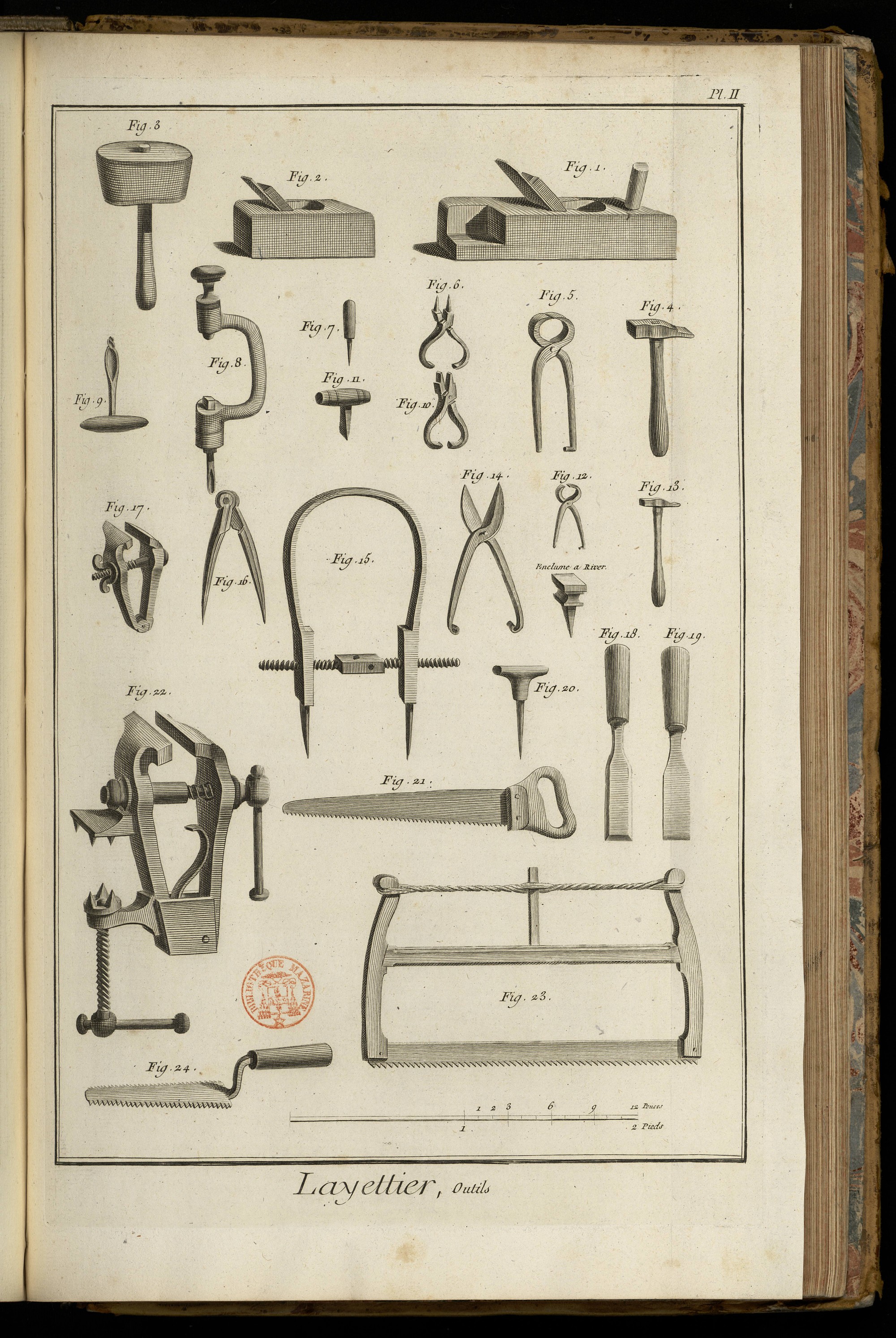

PLANCHE II.
Outils.
Fig. 1. Grand rabot.
2. Petit rabot.
3. Maillet.
4. Marteau.
5. Tenailles.
6. Pince.
7. Pointe à tracer.
8. Vilbrequin.
9. Vrille.
10. Bec-de-canne.
11. Tourne-vis.
12. Tenailletes.
13. Petit marteau.
14. Cisailles.
15. Compas de bois.
16. Compas de fer.
17. Etau à main.
18. Fermoir.
19. Ciseau.
20. Pointe à percer.
21. Egoine.
22. Etau d’établi.
23. Scie.
24. Scie à main.
