Planches:MÉTIER A FAIRE DU MARLI (volume XI)
MÉTIER A FAIRE DU MARLI,
Contenant quinze Planches, à cause de sept doubles.

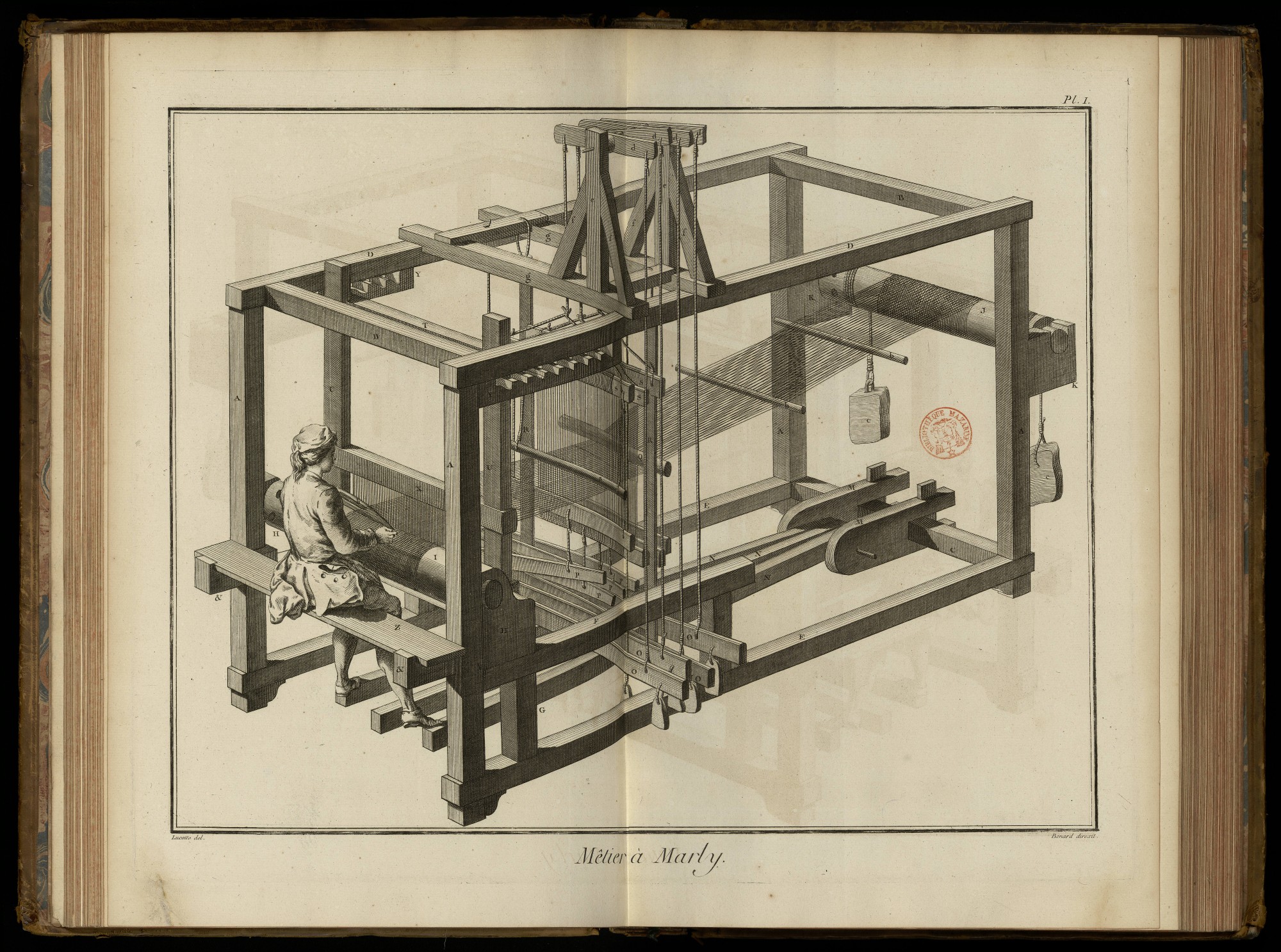

PLANCHE Iere.
Elevation perspective du métier à faire du marli.

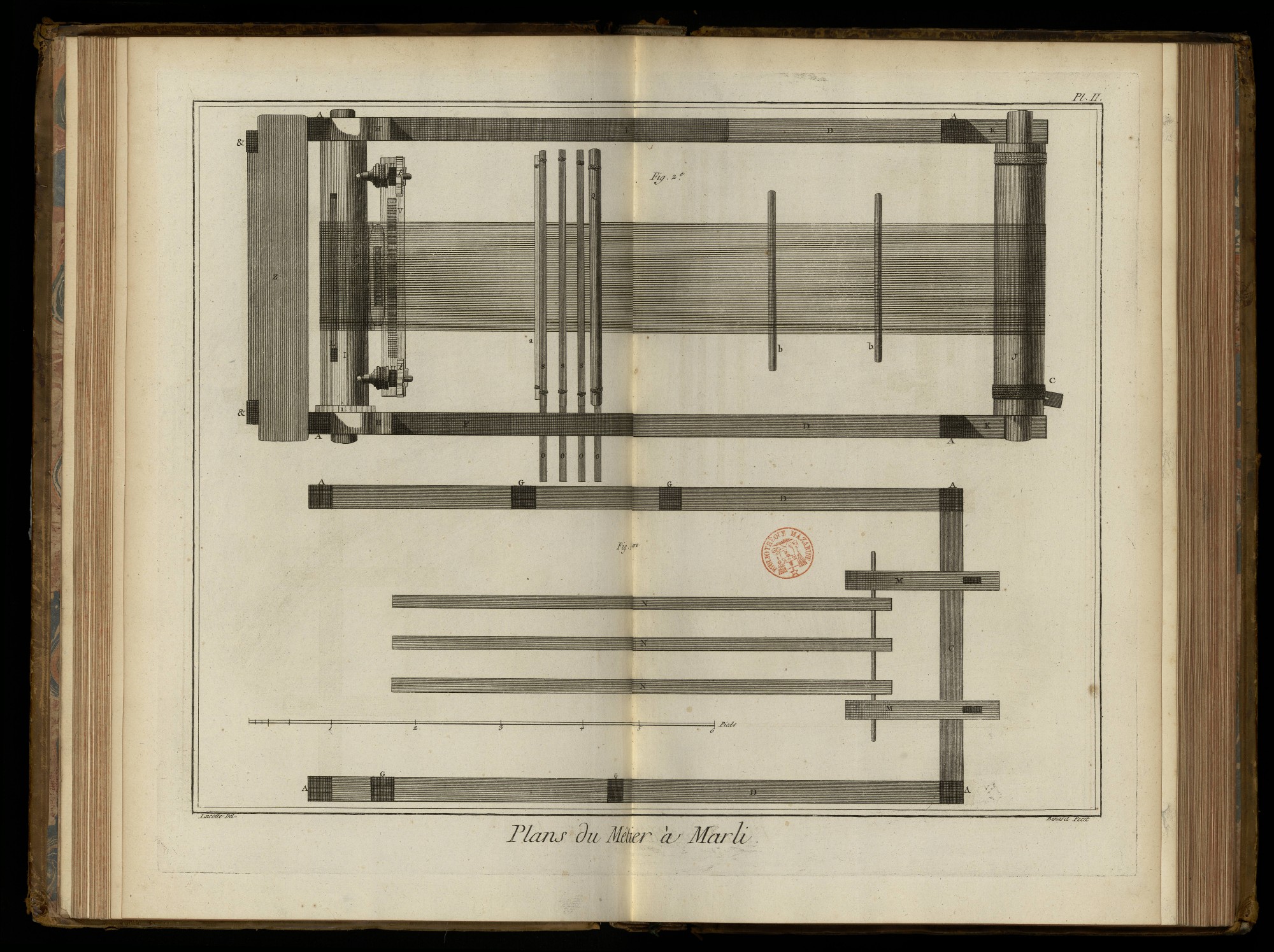

PLANCHE II.
Fig. 1. Plan du métier à marli.
2. Second plan du métier à marli.

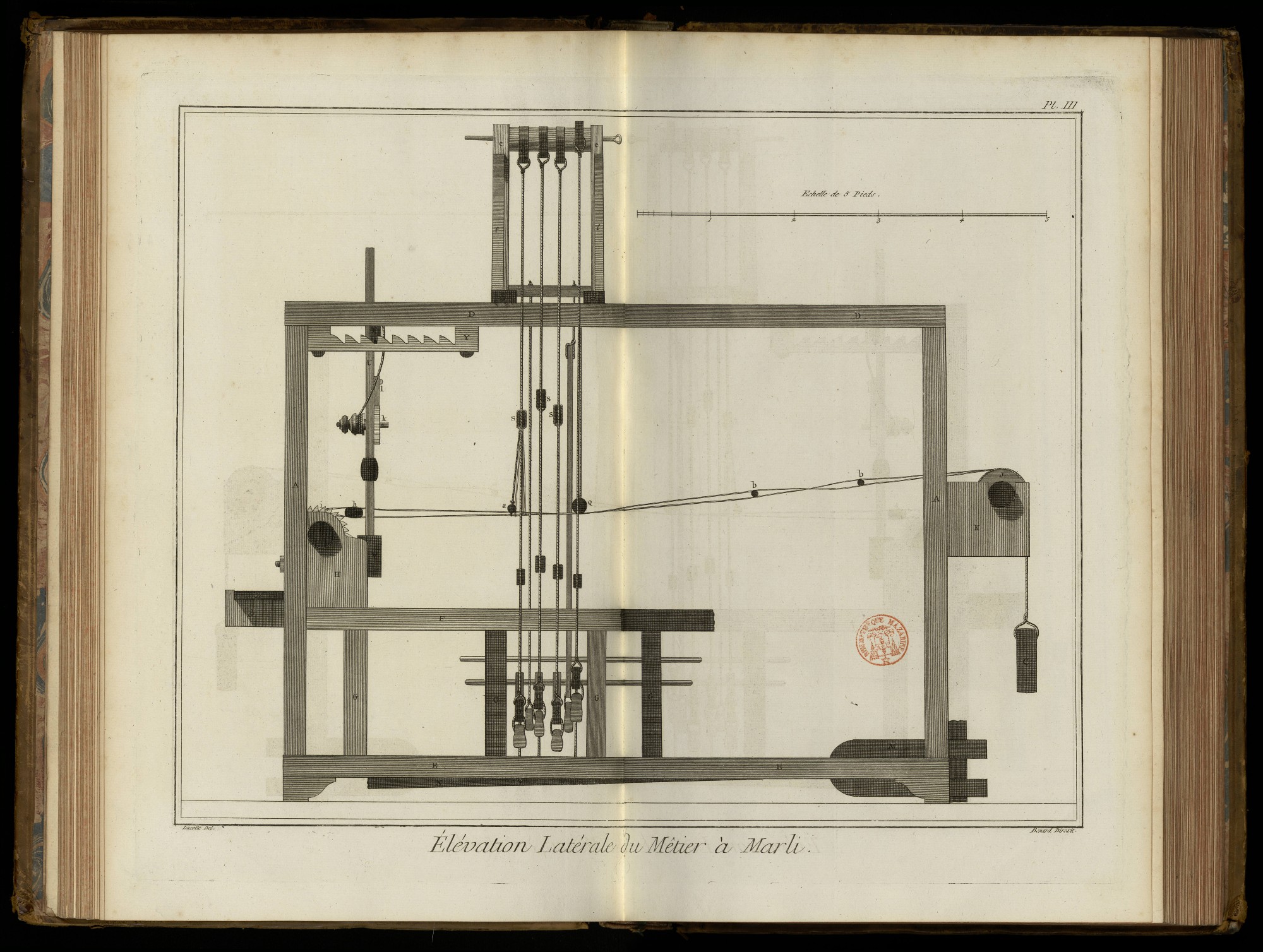

PLANCHE III.
Elévation latérale du métier à marli.

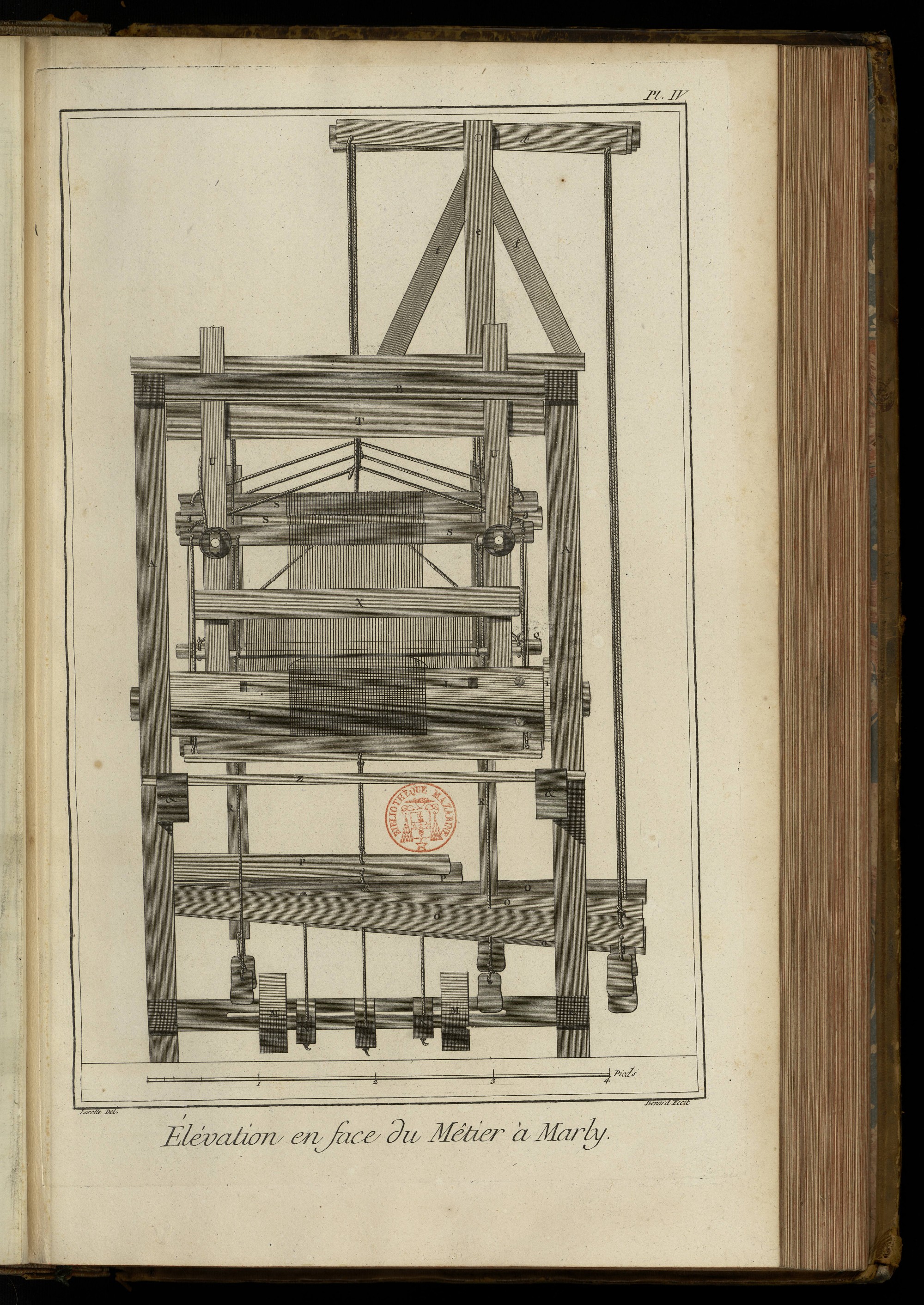

PLANCHE IV.
Elévation en face du métier à marli.
Noms des pieces qui composent le métier à marli.
A A, &c. les piliers. B B, les traverses du haut. C, la traverse d' en bas. D D, les barres de longueur du haut. E E, les barres de longueur du bas. F F, les patins. G G, &c. les supports des patins. H H, les pages. I, l'ensouple de devant. J, l'ensouple de derriere. K K, les alonges. L, la partissoire. M M, les clés. N N, &c. les marches. O O, &c. les lames. P P, &c. les contremarches. Q, le bâton de fond. R R, les tringles des lisserons. S S, &c. les barres des lisses.
Pieces qui composent le battant.
T, le porte- battant. U U, les épées. V, le sommier. X, la barre de dessus. Y Y, les cremilleres. Z, la sellette de l'ouvrier. &c. &c. les supports de la sellette. a, la baguette des lisses de soie. b b, verges d' encroisures. c c, les contrepoids. d d, &c. les bricots. e e, les supports des bascules. f f, &c. les contrefiches. g g, les sommiers. h, la navette. i, le cric de l'ensouple de devant. k, le cric du battant. l, le cliquet.

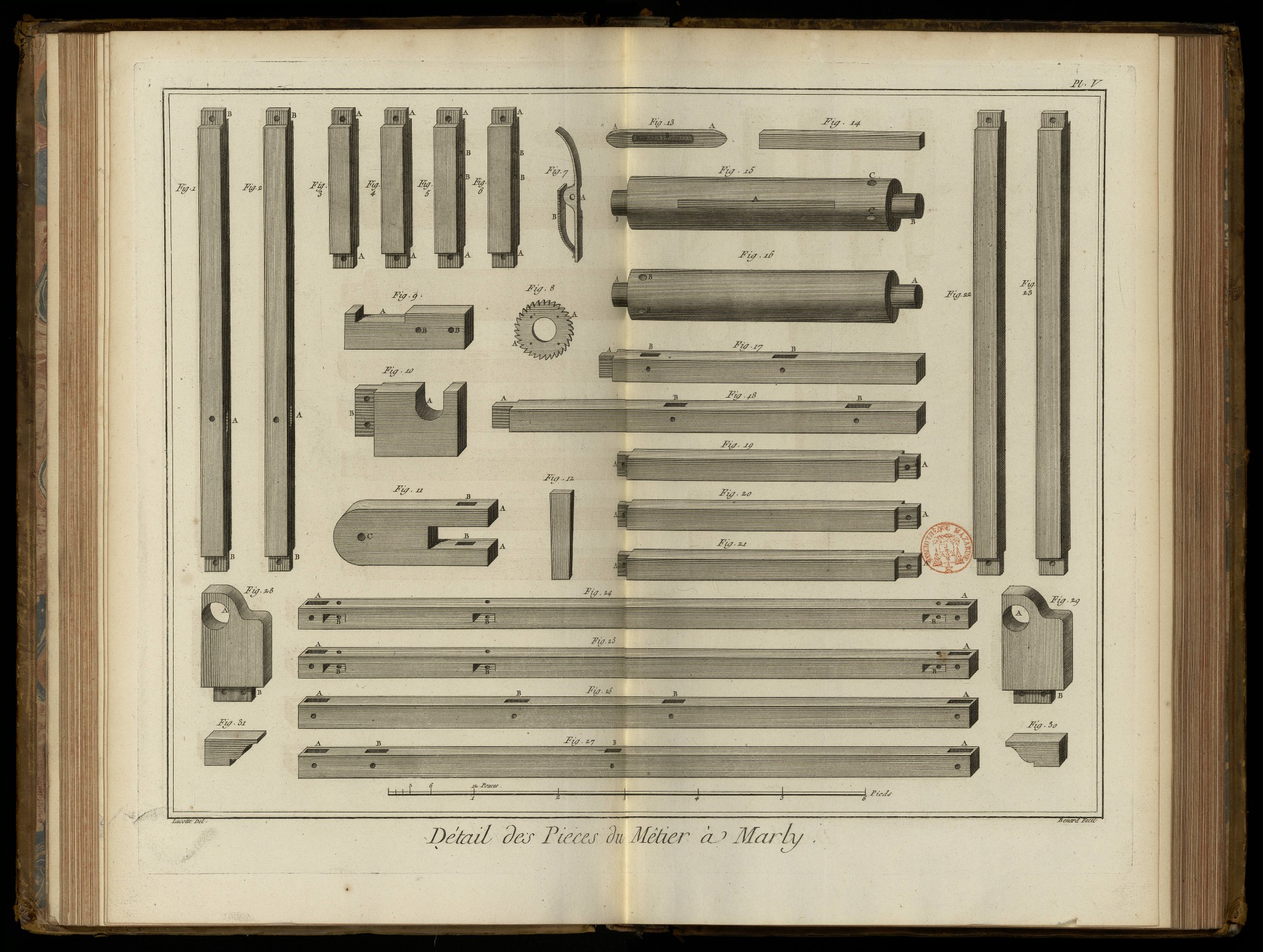

PLANCHE V.
Développement du métier.
Fig. 1 & 2. Piliers de devant. A A, les mortaises. B B, &c. les tenons.
3, 4, 5 & 6. Support des patins. A A, &c. les tenons. B B, &c. les trous des broches.
7. Bascules du cric. A, la bascule. B, le ressort.
8. Pignon de cric. A A, les dents.
9. Support de la sellette. A, échancrure. B B, les tenons pour l'attacher.
10. Alonge. A, le coussinet. B, le tenon.
11. Clé. A A, les jumelles. B B, les tenons. C, le trou de la broche.
12. Serre de la clé.
13. Navette. A A, la navette. B, la bobine.
14. Partissoire.
15. L'ensouple de devant. A, l'entaille de la partissoire. B B, les tourillons. C C, les yeux.
16. Ensouple de derriere. A A, les tourillons. B B, les yeux.
17 & 18. Patin. A A, &c. les tenons. B B, les mortaises.
19, 20 & 21. Traverses d'en-haut & d' en bas. A A, &c. les tenons.
22 & 23. Piliers de derriere. A A, &c. les tenons.
24 & 25. Barres de longueur du haut. A A, les mortaises des piliers. B B, mortaises des traverses.
26 & 27. Barres de longueur d' en bas. A A, &c. les mortaises des piliers. B B, les mortaises des supports des patins.
Fig. 28 & 29. Pages. A A, les trous des tourillons. B B, les tenons.
30 & 31. Hausses.

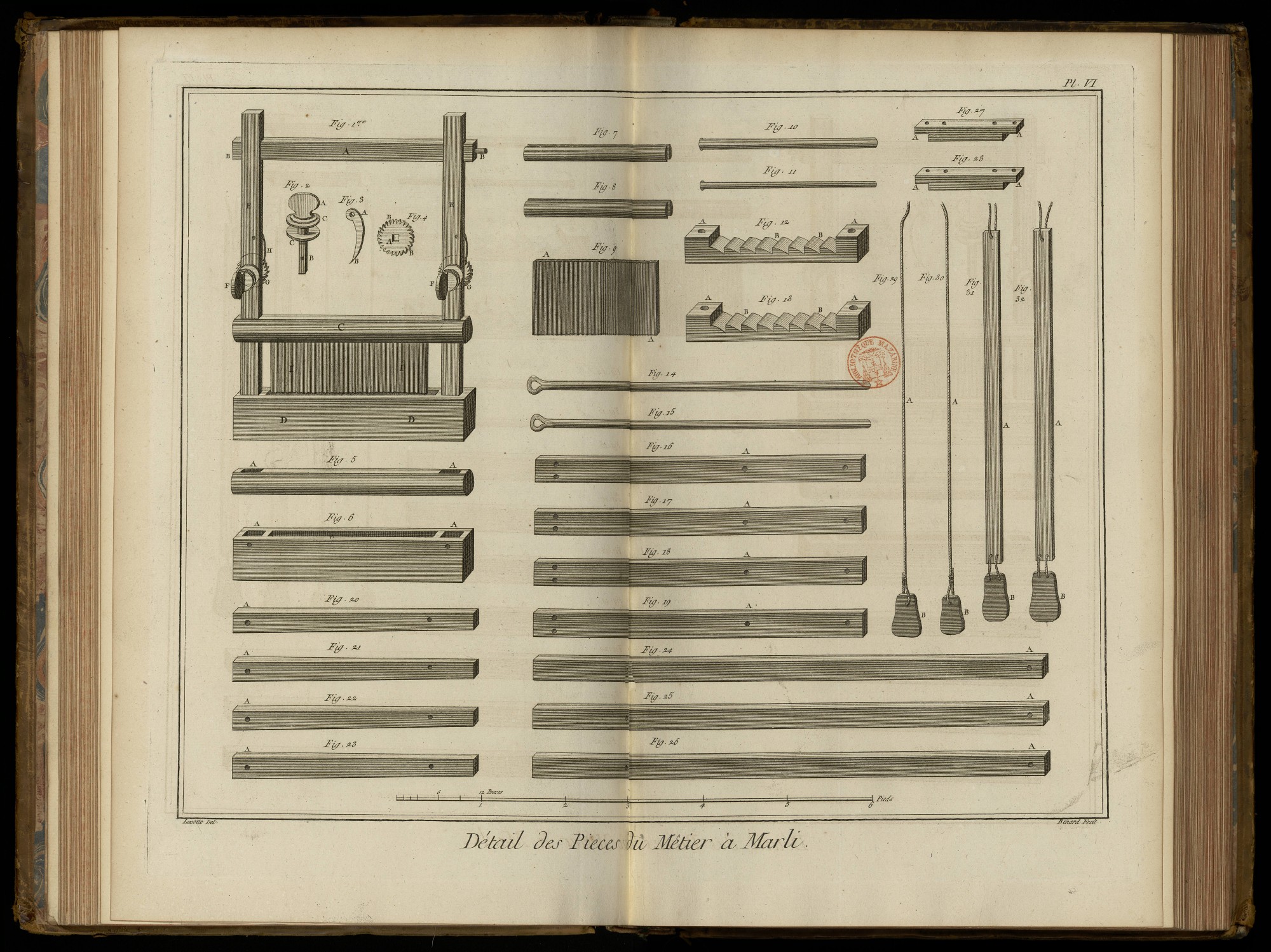

PLANCHE VI.
Fig. 1. Battant. A, le porte- battant. B B, les tourillons. C, la barre de dessus. D D, le sommier. E E, les épées. F F, les clés. G G, les crics. H H, les cliquets. I I, le peigne.
2. Clé du cric. A, la tête. B, la tige. C C, les vases.
3. Cliquet. A, le trou. B, la pointe.
4. Cric. A, le trou. B B, les dents.
5. Barre de dessus. A A, les mortaises.
6. Sommier. A A, les mortaises. B, l'entaille du peigne.
7 & 8. Clé du peigne.
9. Peigne. A A, les dents.
10 & 11. Verges d' encroisures.
12 & 13. Crémaillere. A A, &c. les trous pour les attacher. B B, &c. les dents.
14. Broches des contremarches.
15. Broche des lames.
16, 17, 18 & 19. Lames. A A, &c. les points d' appui.
20, 21, 22 & 23. Contremarches. A A, &c. les points d' appui.
24, 25 & 26. Marches. A A, &c. les points d' appui.
27 & 28. Support des tringles des lisserons. A A, &c. les pattes.
29 & 30. Conduit de lisseron. A A, les cordons. B B, les poids.
31 & 32. Tringles de lisseron. A A, les tringles. B B, les poids.

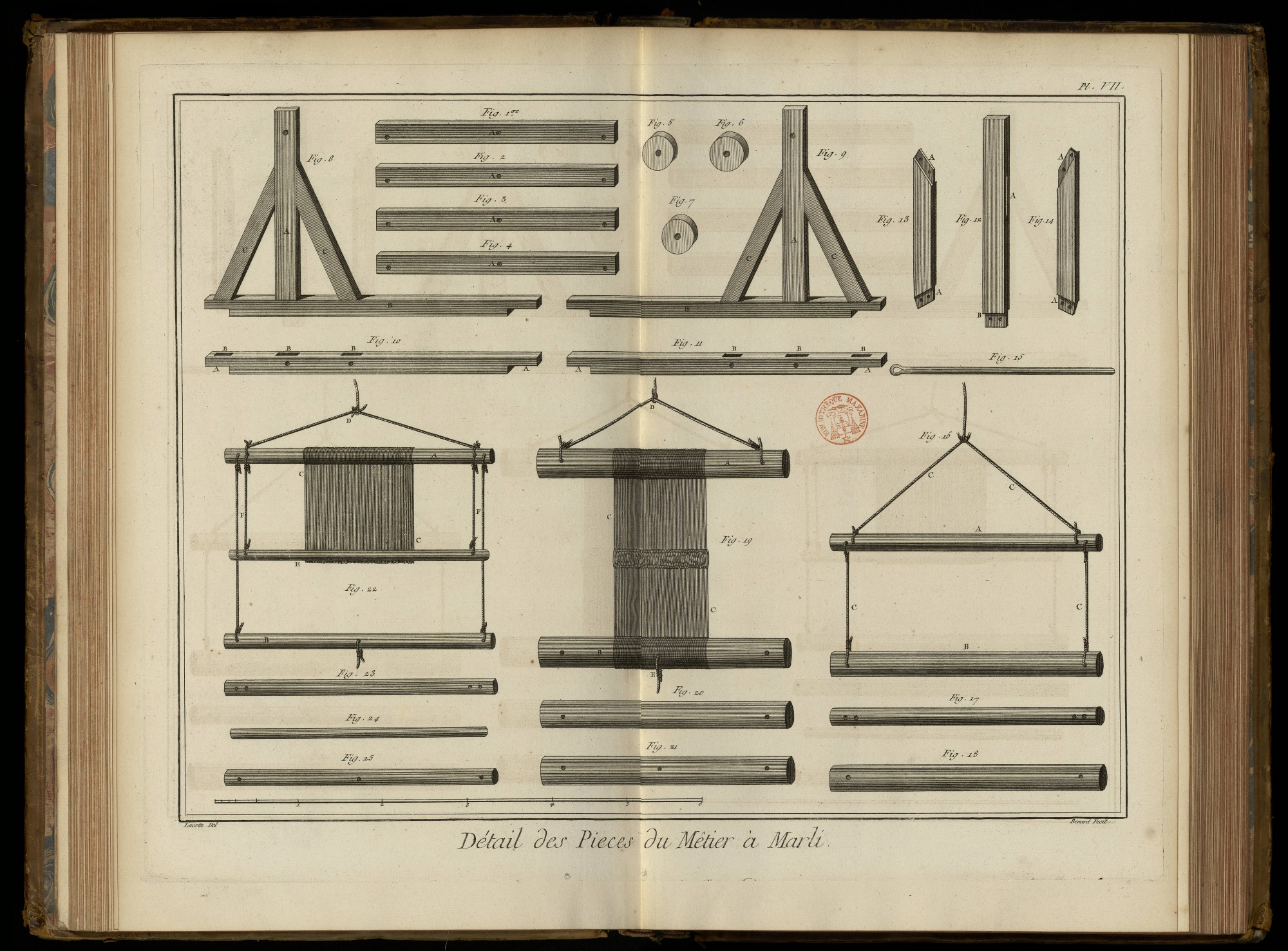

PLANCHE VII.
Fig. 1, 2, 3 & 4. Bascule du châtelet. A A, &c. les points d' appui.
5, 6 & 7. Rouleaux de séparation.
8 & 9. Supports des bascules. A A, les jumelles. B B, les sommiers. C C, &c. les contrefiches.
10 & 11. Sommiers des supports. A A, &c. les pattes. B B, &c. les mortaises.
12. Jumelle du support. A, la mortaise. B, le tenon.
13 & 14. Contrefiches. A A, &c. les tenons.
15. Broches des marches.
16. Lisse de fond. A, le bâton d'en-haut. B, le bâton d'en-bas. C C, &c. les cordons de support.
17. Bâton de fond d'en-haut.
18. Bâton de fond d'en-bas.
19. Autre lisse. A, barre d'en-haut. B, barre d'en-bas. C C, fils de lisse. D, cordon de support. E, cordon de contremarche.
20. Barre d'en-haut.
21. Barre d'en-bas.
22. Autre lisse. A, la barre d'en-haut. B, barre d' en bas. C C, fils de lisse. D, cordon de support. E, baguette des lisses de soie. F F, cordons.
23. Barres d'en-haut.
24. Baguette des lisses de soie.
25. Barre d'en-bas.

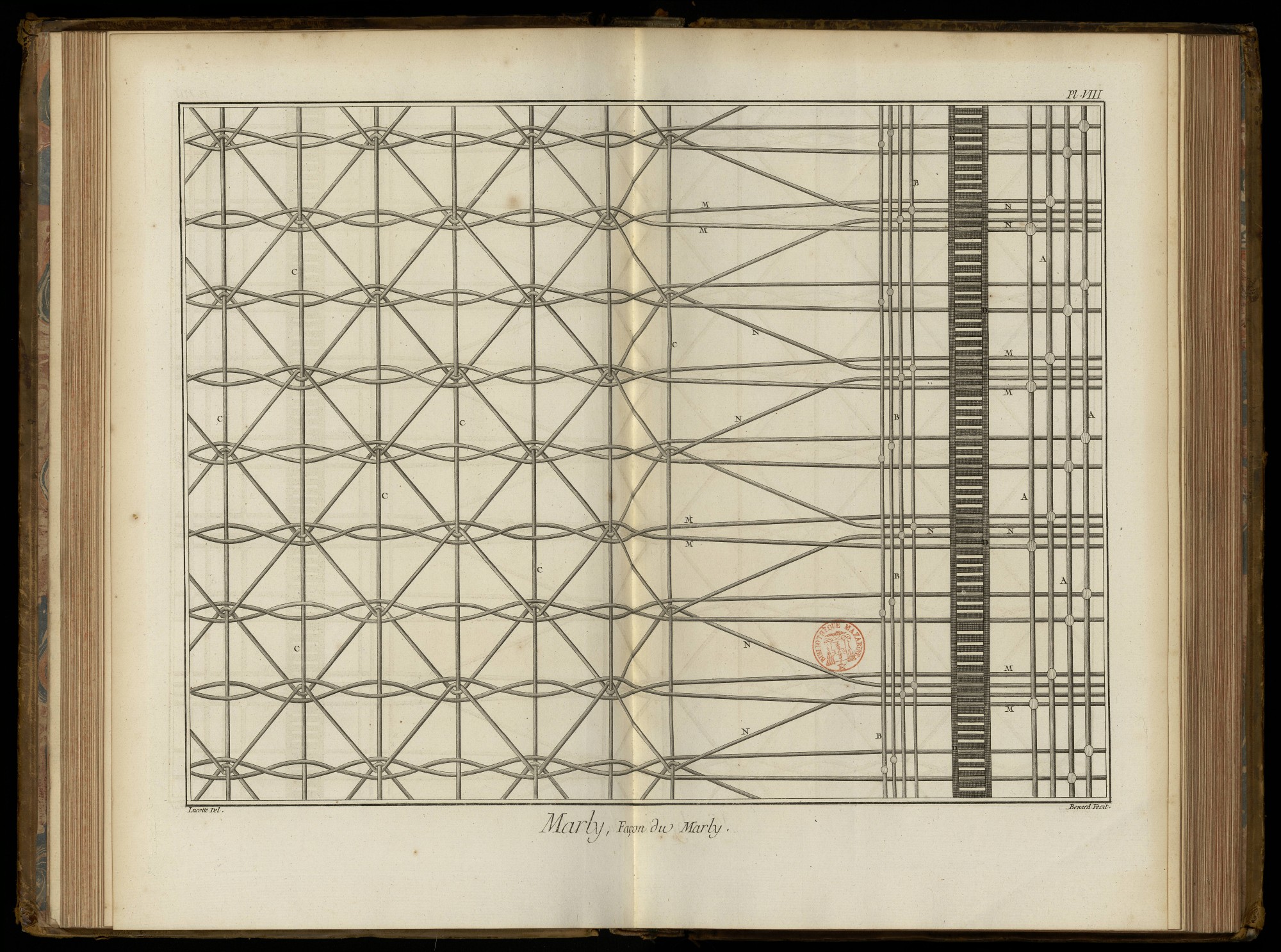

PLANCHE VIII.
Façon du Marli.
A, lisses de chaînes & à perles.
B, lisses à perles.
C, fil ou passage de la navette.
D, peigne.
M, trames de longueur.
N, trames de traverse.
