Planches:MARÉCHAL GROSSIER, LA Vignette (volume VII)
MARÉCHAL GROSSIER,
Contenant dix Planches.

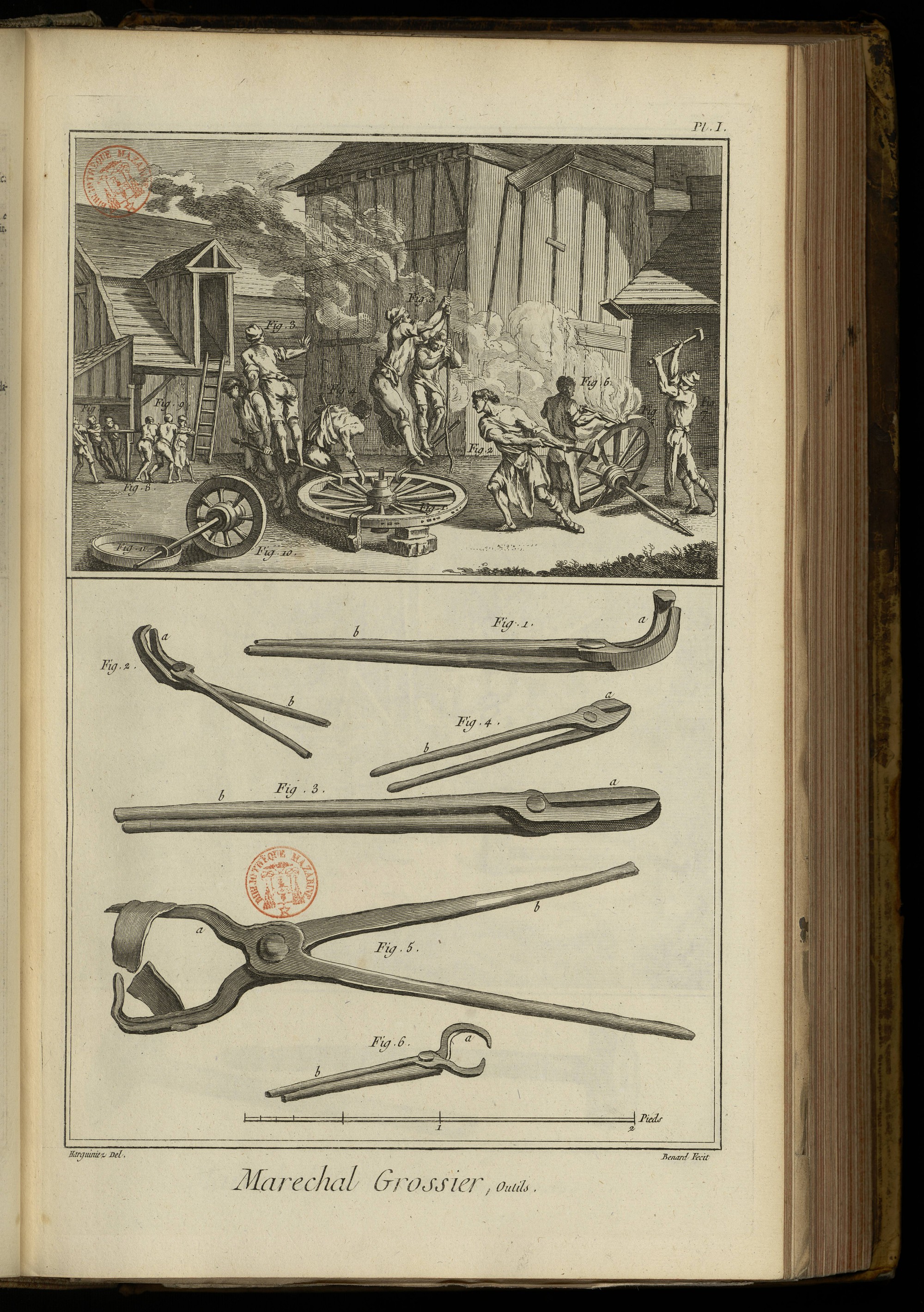

LA Vignette.
Fig. 1. Roue de derriere que l'on enbat à cercle.
2. Ouvrier qui frappe sur cette roue.
3. Quatre ouvriers qui pesent sur les bâtons.
4. Ouvrier qui pese sur le diable au milieu des quatre autres ouvriers.
5. Roue de derriere que l'on enbat à bandes.
6. Ouvrier qui tient la bande avec des tenailles.
7. Ouvrier qui frappe sur les clous qui attachent la bande aux jantes.
8. Poupées.
9. Six ouvriers qui taraudent un écrou d'essieu.
10. Roue de devant que l'on doit enbattre à cercle.
11. Cercle pour cette roue.
PLANCHE Iere.
Fig. 1. Grandes tenailles croches.
2. Petites tenailles croches.
3. Grandes tenailles droites.
4. Petites tenailles droites.
5. Tenailles à triquoises.
6. Tenailles à liens & à chevilles. a mords des tenailles. b branches des tenailles.

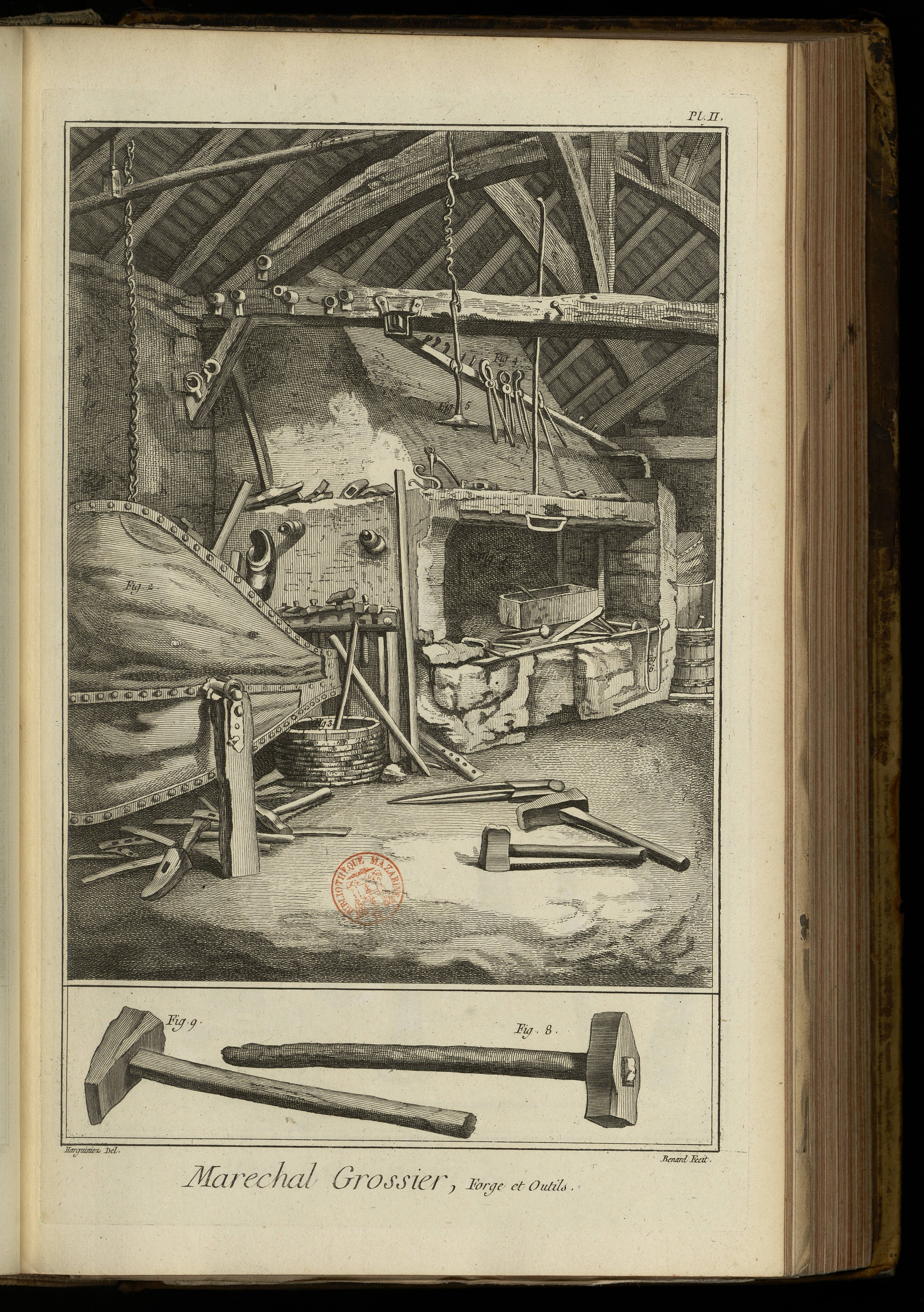

PLANCHE II.
Fig. 1. Forge.
2. Soufflet.
3. Baquet au charbon.
4. Ratelier pour ranger les outils.
5. Branloire.
6. Chambriere que l'on releve sur son pié, & qui sert à soutenir les barres de fer ou autres ouvrages trop longs que l'on met au feu, & qui seroient entraînés hors de la forge par leur propre poids.
7. Bâton de la branloire.
8. Marteau quarré.
9. Marteau à panne.

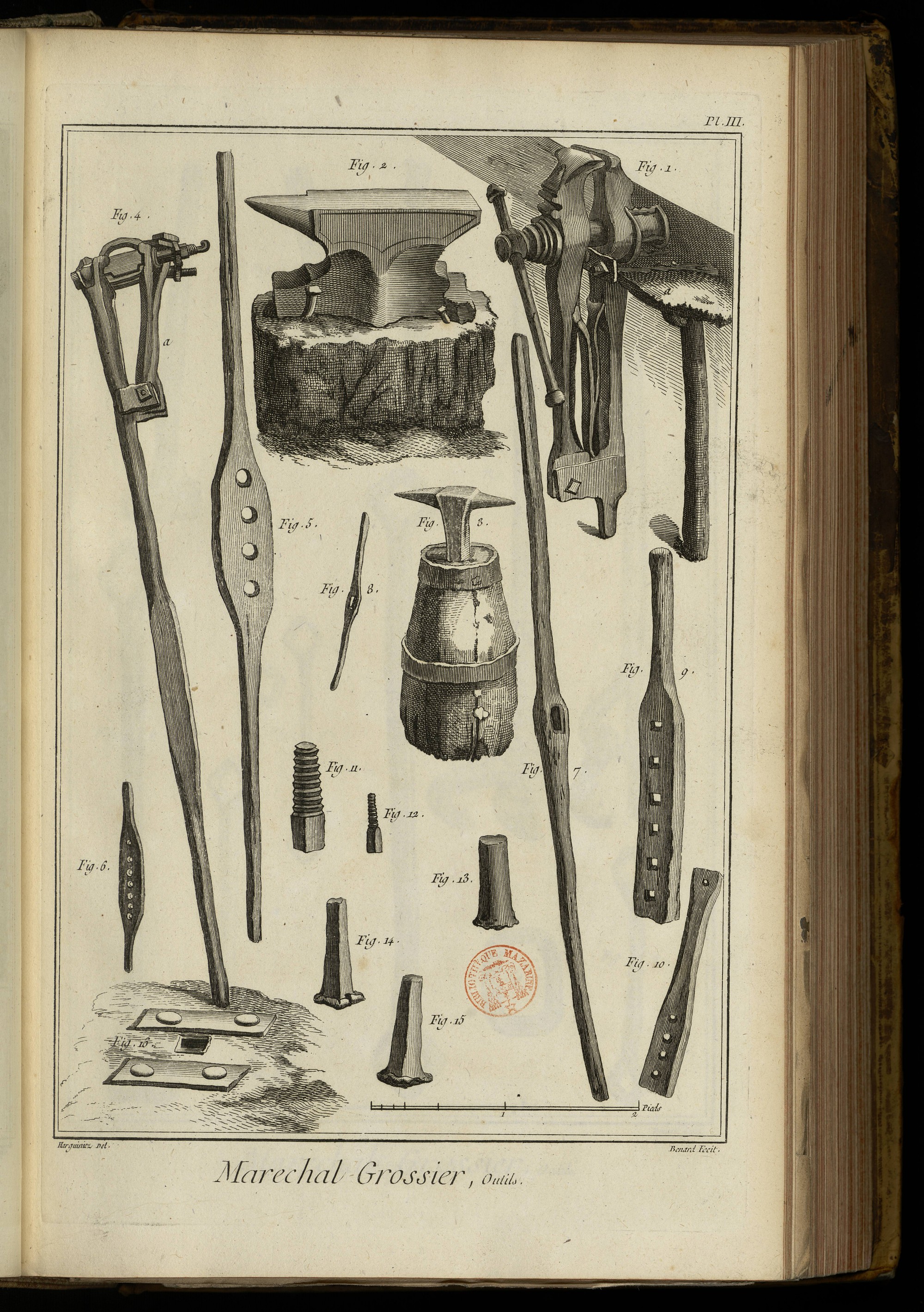

PLANCHE III.
Fig. 1. Etau.
1. Corps de l'étau. a table où est attaché l'étau. b écrou qui sert à attacher l'étau à la table. c ressort de l'écrou. d manivelle de l'écrou.
2. Enclume.
3. Enclume surnommée bigorne.
4. Poupée. a mâchoire de la poupée.
5. Grande feuilleure.
6. Petite feuillure.
7. Grand tourne-à-gauche.
8. Petit tourne-à-gauche.
On a dessiné les deux extrémités, parce qu'il s'est trouvé plusieurs intermédiaires qui sont de différentes grosseurs & grandeurs.
9. Grande clouiere.
10. Petite clouiere.
11. Grand taraud.
12. Petit taraud.
On a dessiné les deux extrémités, parce qu'il s'est trouvé plusieurs intermédiaires qui sont de différentes grosseurs & grandeurs.
13. Mandrin rond.
14. Mandrin pour faire un marteau.
15. Mandrin quarré.
16. Trou en terre, où l'on introduit la poupée jusque vers son milieu, quand on veut l'affermir pour tarauder.

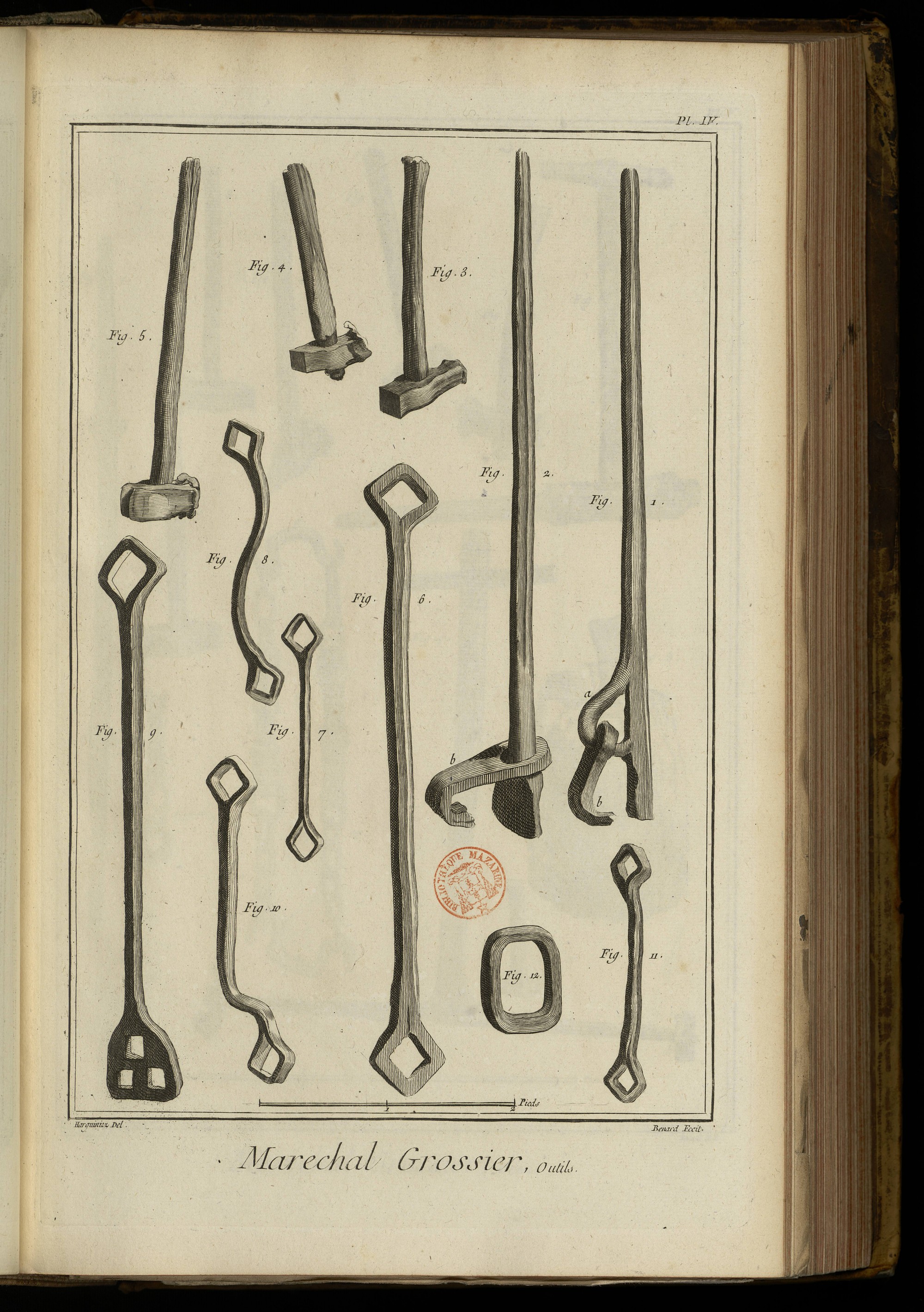

PLANCHE IV.
Fig. 1. Le diable. a l'anneau. b le crochet.
2. Bâton pour enbattre des roues. b crochet du bâton.
3. Chasse quarrée.
4. Chasse à biseau.
5. Chasse creuse ou à filet.
6. Clé d'abattage.
7. Petite clé droite.
8. Clé ceintrée.
9. Clé pour les crics.
10. Clé coudée.
11. Clé qui sert en certaines circonstances où le bois apporteroit obstacle à l'office d'une clé droite.
12. Lien pour tenir les mises, quand on les met au feu pour forger un essieu.

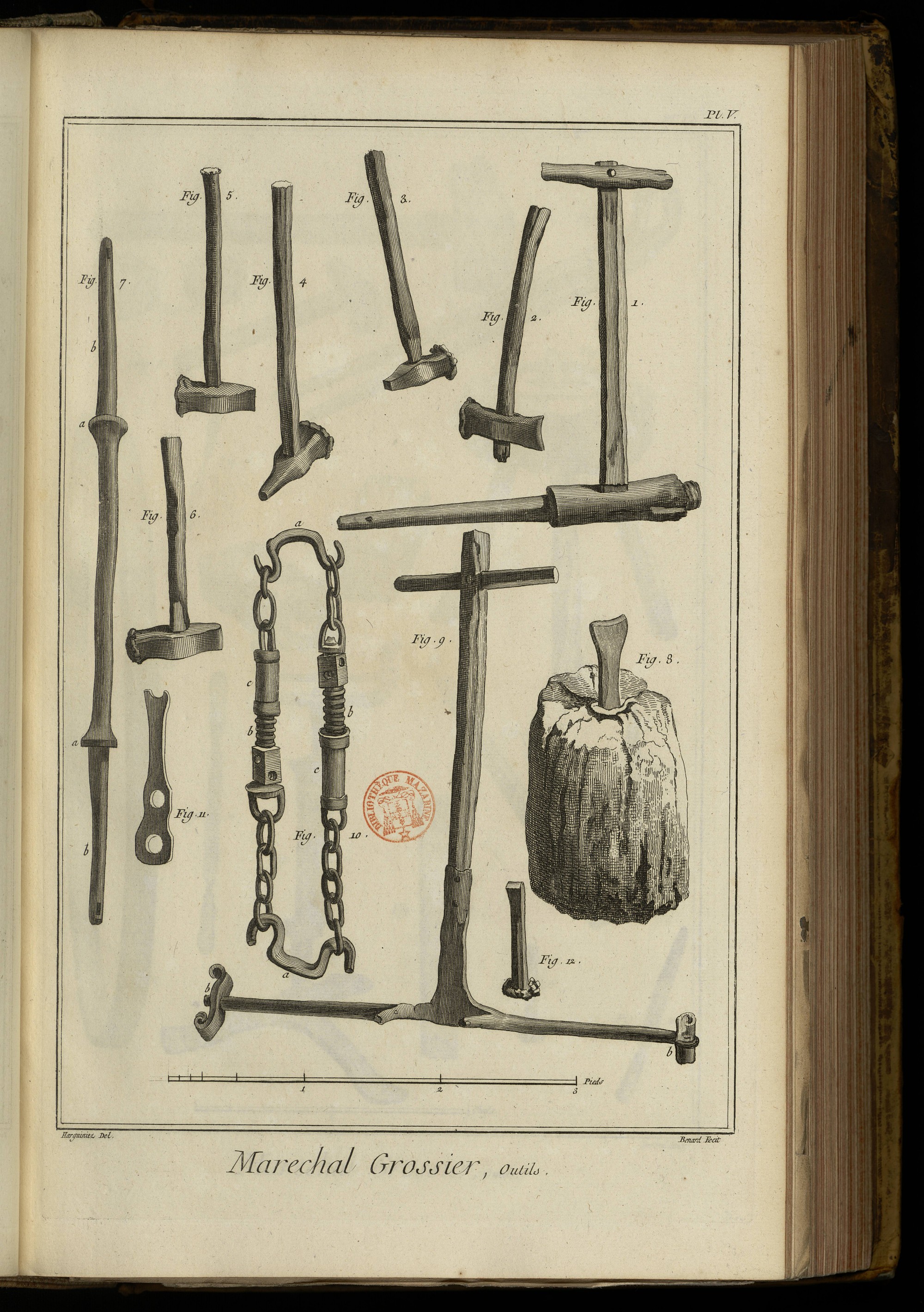

PLANCHE V.
Fig. 1. Manivelle de bois pour mener une roue de devant.
2. Dégorgeoir emmanché.
3. Poinçon quarré.
4. Poinçon rond.
5. Tranche.
6. Gravoir.
7. Bâton de fer pour mener deux roues de derriere. a embasses. b fusées.
8. Dégorgeoir sur un billot.
9. Manivelle moitié bois, moitié fer, qui sert à mener deux roues de devant. a les embasses qui servent à maintenir les roues. b les écrous.
10. Chaîne double pour remédier au déjour des roues. a, a les mains. b les vis. c les boîtes.
11. Calibre.
12. Chasse à biseau à main.

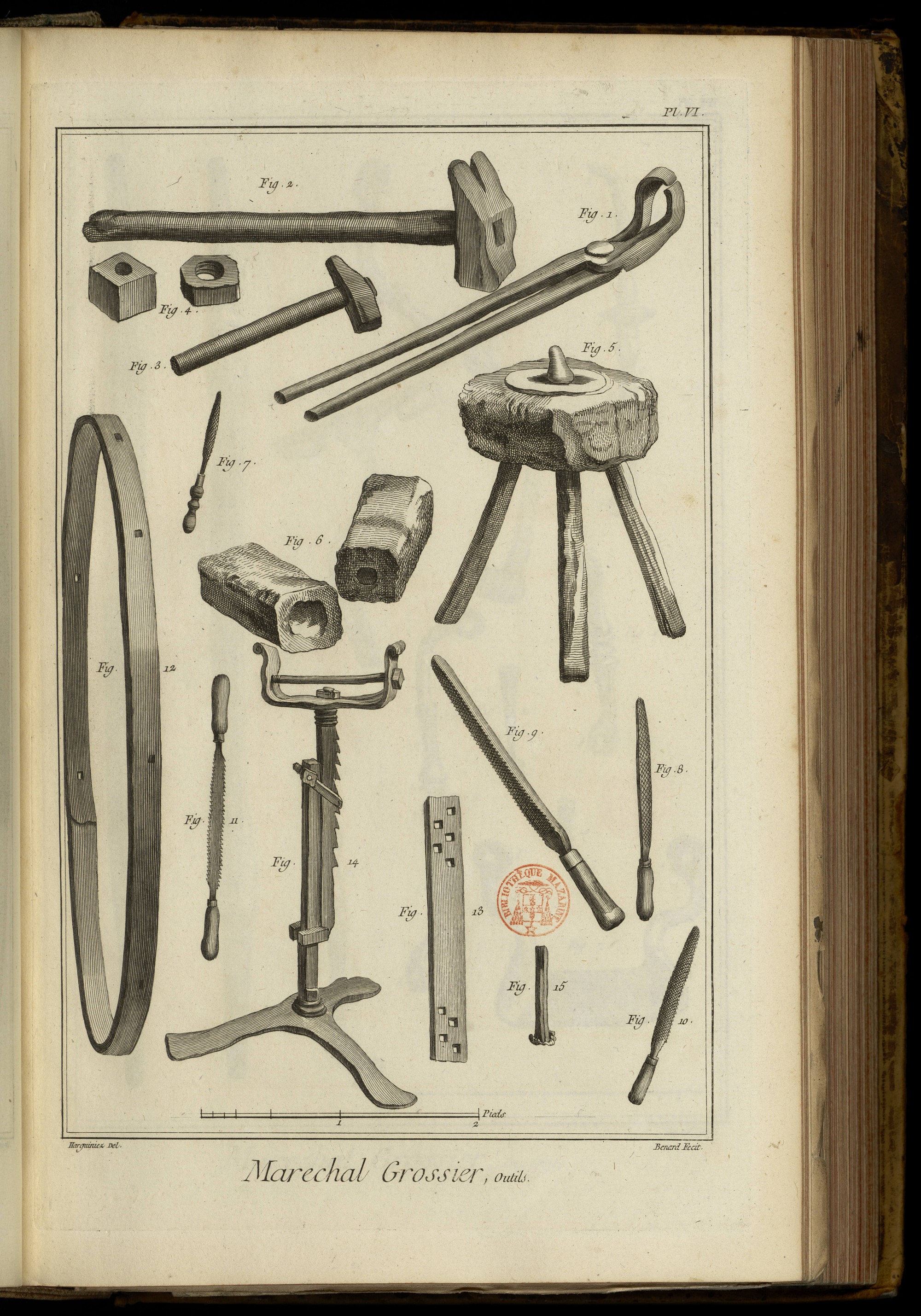

PLANCHE VI.
Fig. 1. Grandes tenailles croches ceintrées.
2. Marteau pour enbattre les roues.
3. Petit marteau nommé rivois.
4. Perçoir.
5. Selle où l'on met le moyeu des roues que l'on vient d'enbattre à cercles, pour achever de faire entrer les jantes dans le cercle que l'on fait poser sur l'enclume.
6. Tuyere vue par la grande ouverture.
6. 7. Tuyere vue par la petite ouverture.
7. Petite lime ronde.
8. Petite lime plate.
9. Carreau.
10. Lime demi-ronde.
11. Lime nommée dégorgeoire, qui sert à dégorger les pommes des arcboutans.
12. Cercle d'une roue de derriere pour les roues que l'on enbat à cercle.
13. Bandes pour les roues que l'on enbat à bandes.
14. Chambriere pour soutenir l'ouvrage que l'on met au feu, qui excede la forge par sa longueur.
15. Ciseau à froid.

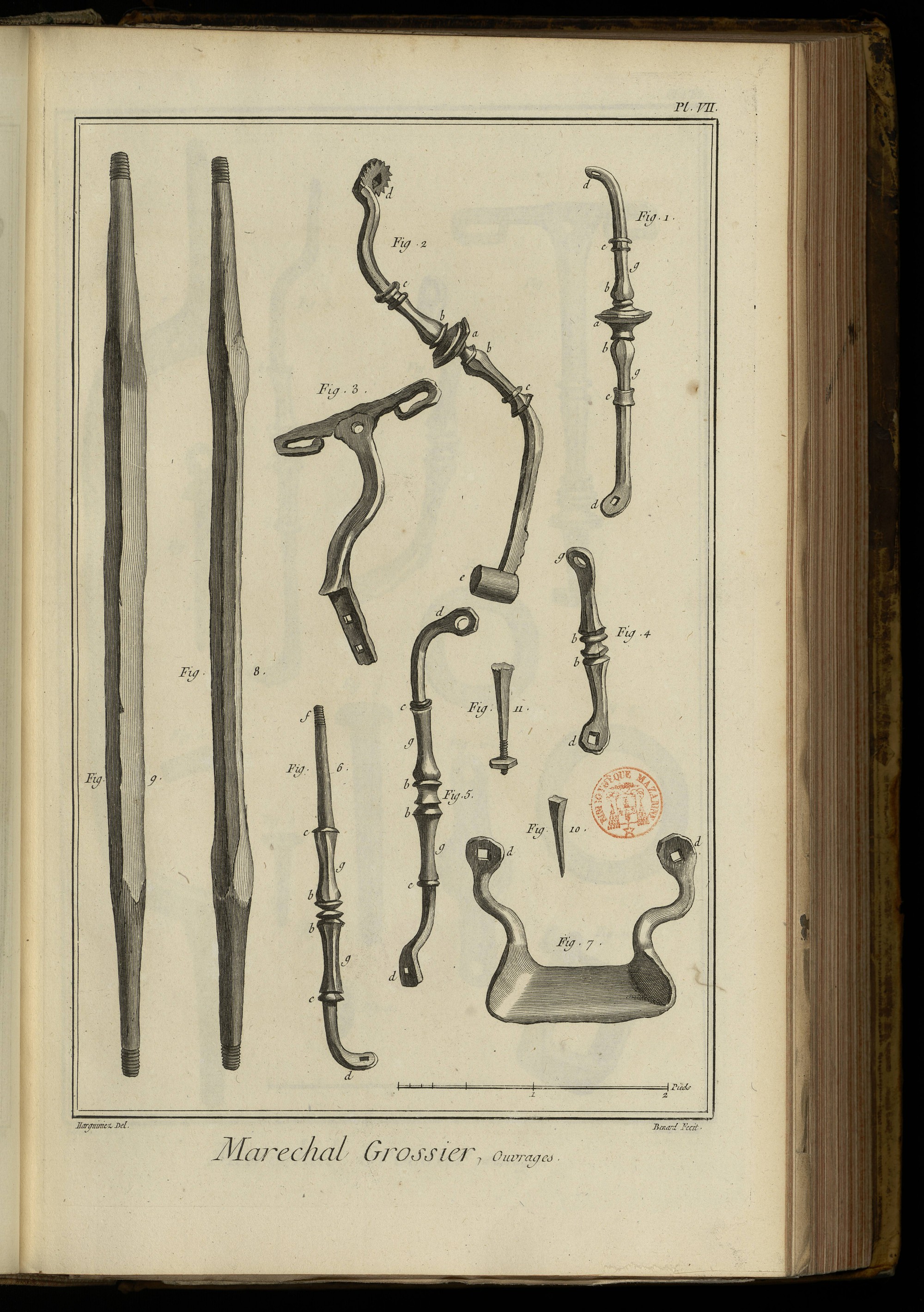

PLANCHE VII.
Fig. 1. Arcboutant de derriere.
2. Arcboutant ceintré de derriere.
3. Siege.
4. Arcboutant de support.
5. Arcboutant de siege.
6. Tiran de volée.
7. Marche pié. a pommes. b poires. c embasses. d pattes. e douille. f taraudage. g fusée.
8. Essieu à pan.
9. Essieu quarré.
10. Clou pour les roues.
11. Clou à vis pour les roues.

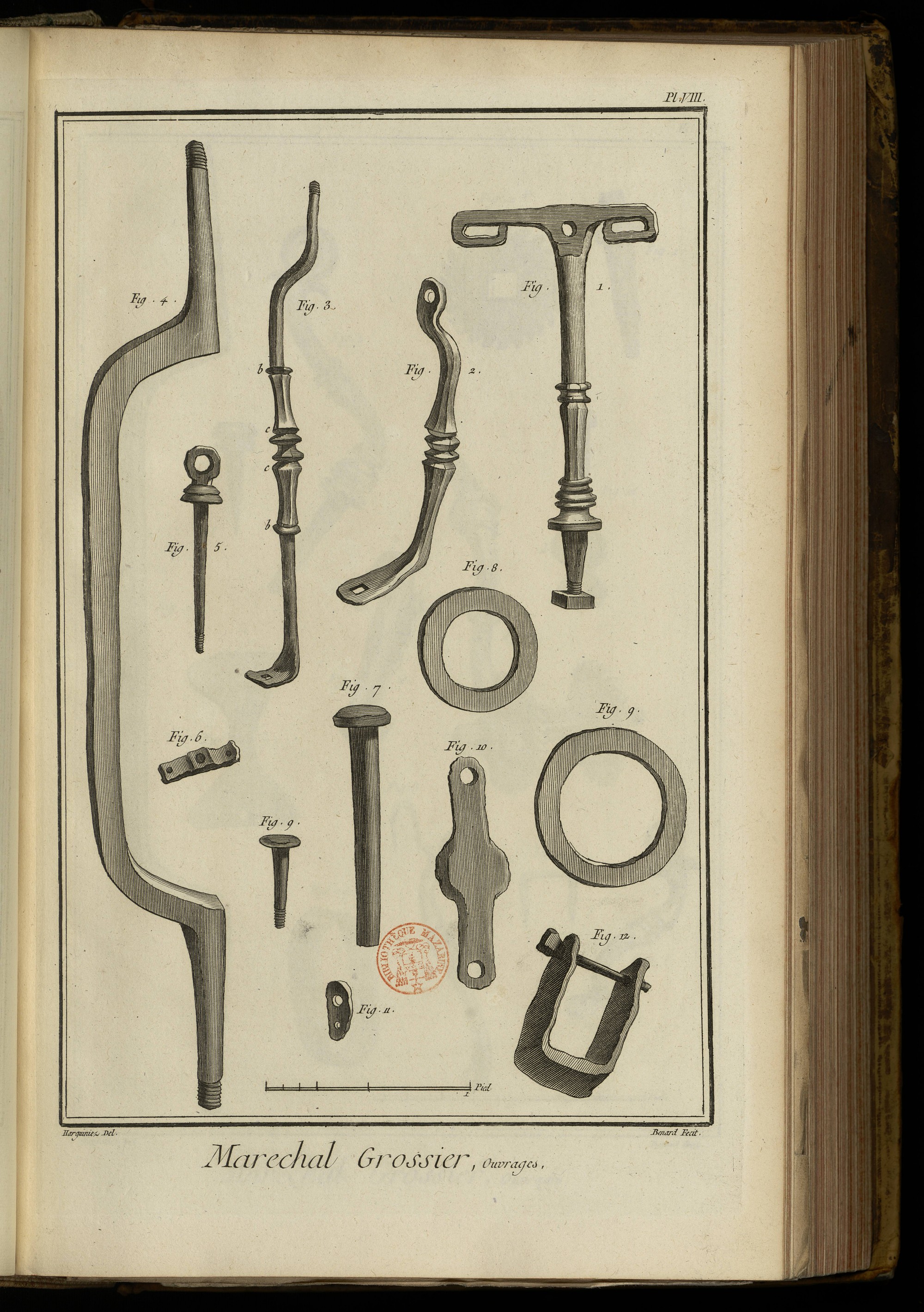

PLANCHE VIII.
Fig. 1. Siege à tige, embasse & filet. a tige. b embasse. c filet.
2. Arcboutant droit de derriere coudé pour faire de la place aux ressorts.
3. Tiran de volée à poire, qui se pose tel, lorsqu'il y a une limoniere. a poires. b embasses. c taraudage.
4. Essieu coudé quarré.
5. Cheville à la romaine.
6. Ecrou de la cheville à la romaine.
7. Cheville ouvriere.
8. Petite hirondelle pour les essieux de bois.
9. Grande hirondelle pour les essieux de bois.
10. Plaque de calotte qui se pose sur la cheville ouvriere.
11. Plaque de piece d'armon.
12. Lien pour les jantes pour contenir les cercles qui cassent.

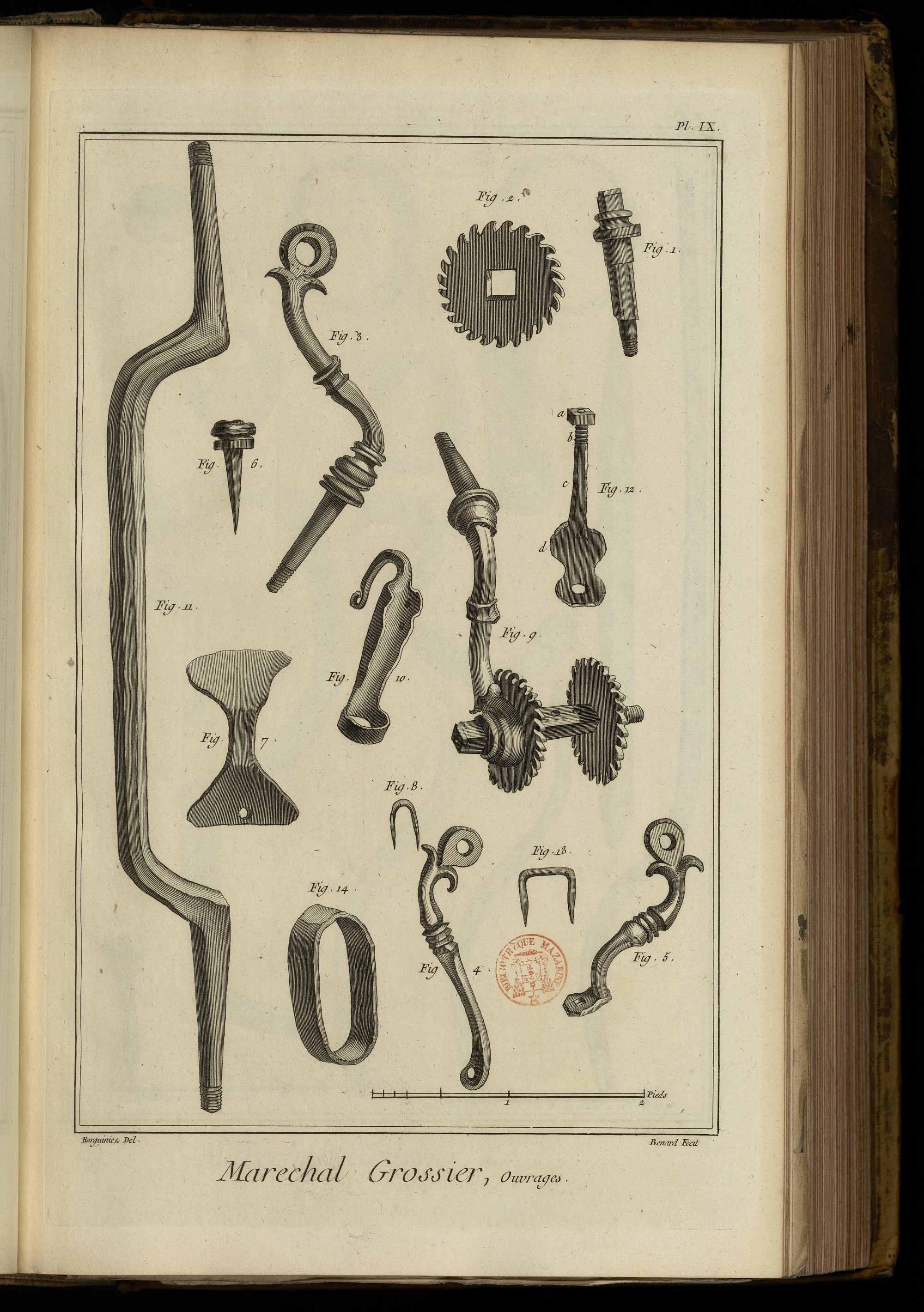

PLANCHE IX.
Fig. 1. Arbre de cric.
2. Roue de cric.
3. Pivot de cric.
4. Arcboutant de cric.
5. Jambe de force de cric à patte. a patte de la jambe de force.
6. Support de plaque de cric.
7. Plaque de cric.
8. Crampon de plaque de cric.
9. Assemblage de l'arbre des roues & du pivot de cric.
10. Crochet de timon.
11. Essieu coudé à pan.
12. Bride du lisoir. a écrou de la bride. b taraudage. c tige. d plaque de la bride qui se pose sur le lisoir.
13. Crampon de volée.
14. Etrier qui tient l'essieu à l' avant-train.

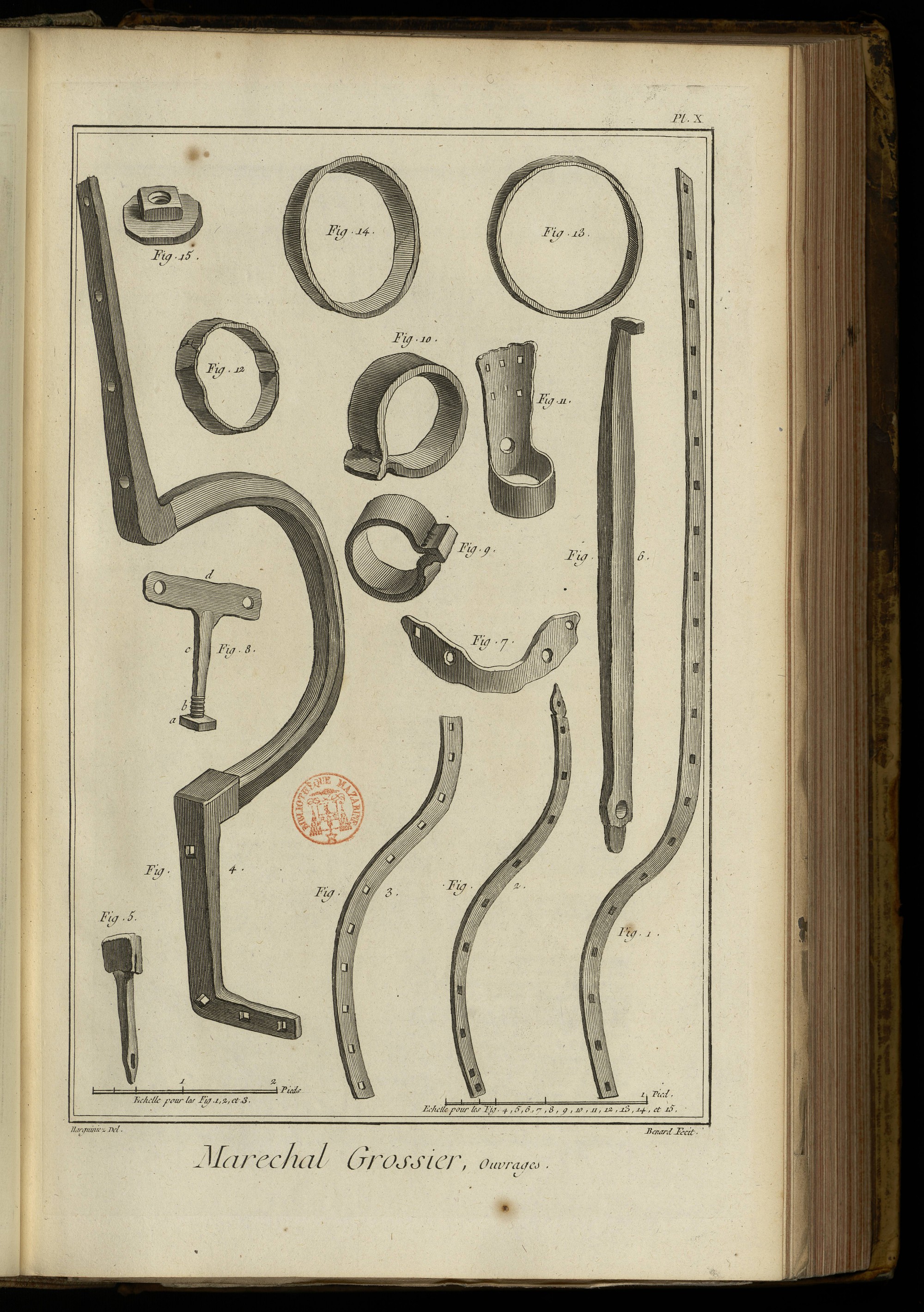

PLANCHE X.
Fig. 1. Bande de dessous de brancard.
2. Bande de dessus.
3. Equerre ou bande de côté.
4. Arc uni.
5. Esse, qui se prononce comme S.
6. Equignon.
7. Braban.
8. Bride de la traverse de support. a écrou. b taraudage. c tige. d patte.
9. Petite boîte pour les roues.
10. Grande boîte pour les roues.
11. Hape à anneau.
12. Petite frette.
13. Cordon.
14. Grande frette.
15. Ecrou pour les essieux.
