Planches:MENUISIER EN MEUBLES (volume VII)
MENUISIER EN MEUBLES,
Contenant vingt Planches.

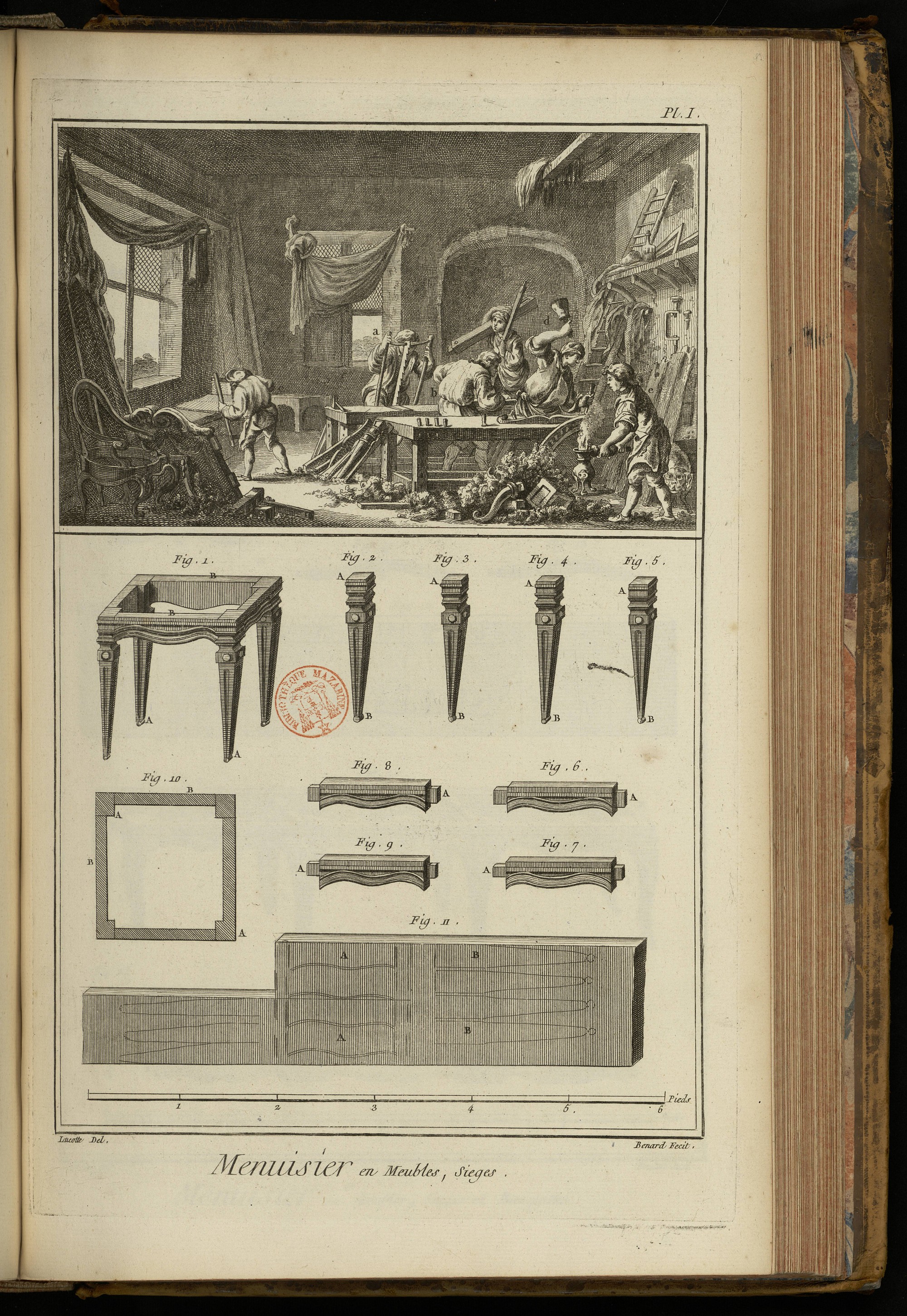

PLANCHE Iere.
LE haut de cette Planche représente un attelier de menuiserie en meubles, où divers ouvriers sont occupés à différens ouvrages de meubles, un en a à refendre une planche ; un autre en b à corroyer ; un en c à débiter des ouvrages pour des chaises & fauteuils ; un en d à ébaucher ; un autre en e occupé à faire chauffer de la colle. Le reste de l'attelier est semé d'ouvrages & meubles de toutes especes, comme chaises, fauteuils, canapés, sofas, armoires, tables, &c. & autres ustensiles concernant l'art de menuiserie en meubles.
Siéges.
Fig. 1. Tabouret prêt à être garni par le Tapissier. A A les piés. B B les traverses.
2. 3. 4. & 5. Piés du tabouret. A A & leurs têtes. B B & leurs piés.
6. 7. 8. & 9. Traverses du tabouret. A A & les tenons.
10. Plan du tabouret. A A & les piés. B B & les traverses.
11. Piece de bois de hêtre, bois ordinairement employé à ces sortes d'ouvrages, sur lequel sont tracées les pieces du tabouret pour être débitées. A les traverses. B B les piés.

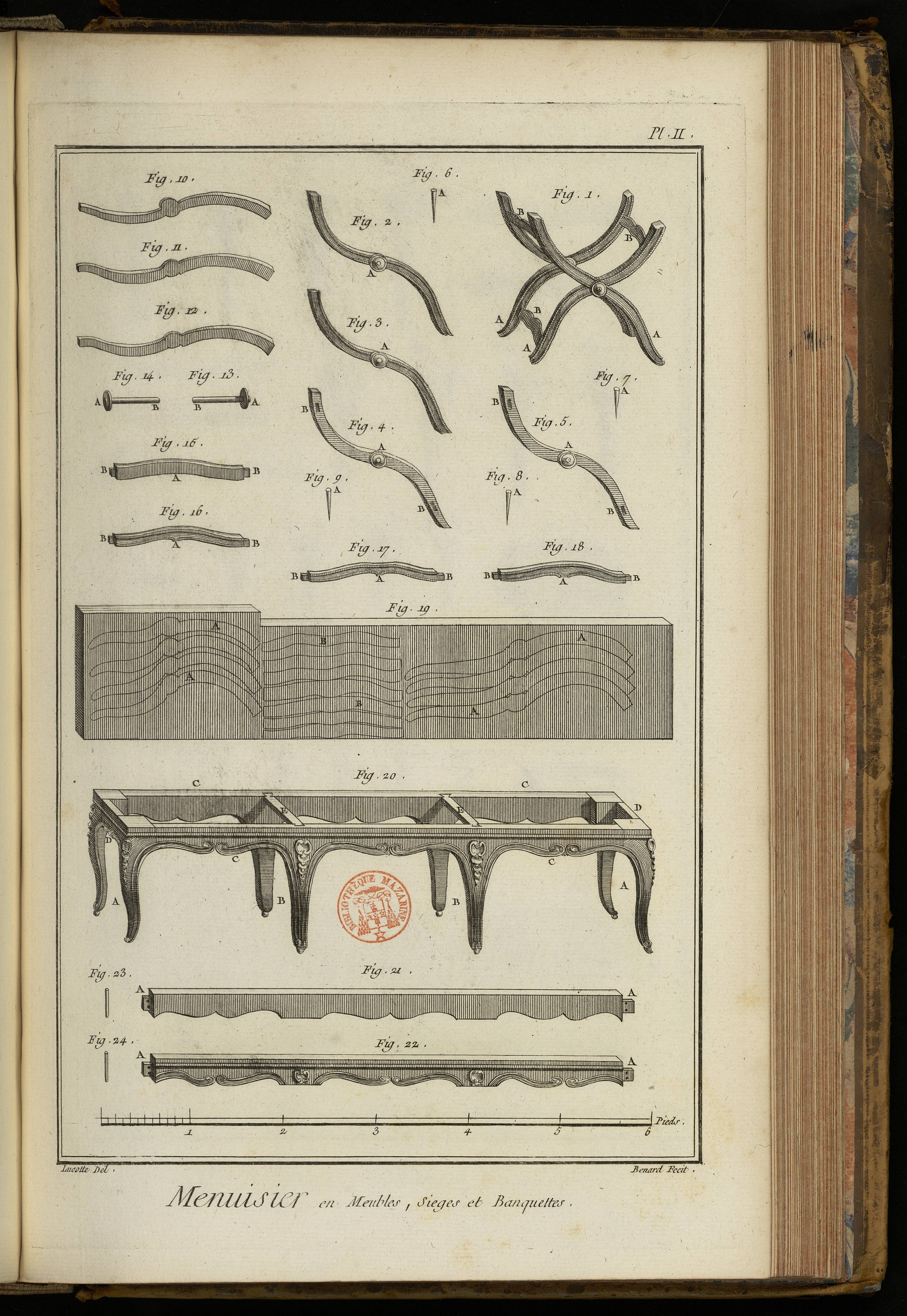

PLANCHE II.
Siéges & Banquettes.
Fig. 1. Tabouret ou siége pliant. A A les piés. B B les traverses.
2. 3. 4. & 5. Piés courbes du tabouret. A l'œil. B B les mortoises des traverses.
6. 7. 8. & 9. Chevilles pour cheviller les traverses dans les mortoises des piés. A A & les têtes.
10. 11. & 12. Piés courbes ébauchés.
13. & 14. Boulons du tabouret. A A les têtes. B B les tiges.
15. 16. 17. & 18. Traverses du tabouret pliant. A A & les courbes. B B & les tenons.
19. Piece de bois de hêtre sur laquelle sont marquées toutes les pieces pour deux tabourets plians. A A piés d'un tabouret. B B traverses. C C piés d'un autre tabouret.
20. Banquette. AA & les piés corniers. B B & les piés de milieu. C C les longueresses. D D les traverses. E E les barres.
21. 22. Longueresses de la banquette, l'une vue en-dedans & l'autre vue en-dehors. A A & les tenons.
23. 24. Chevilles.

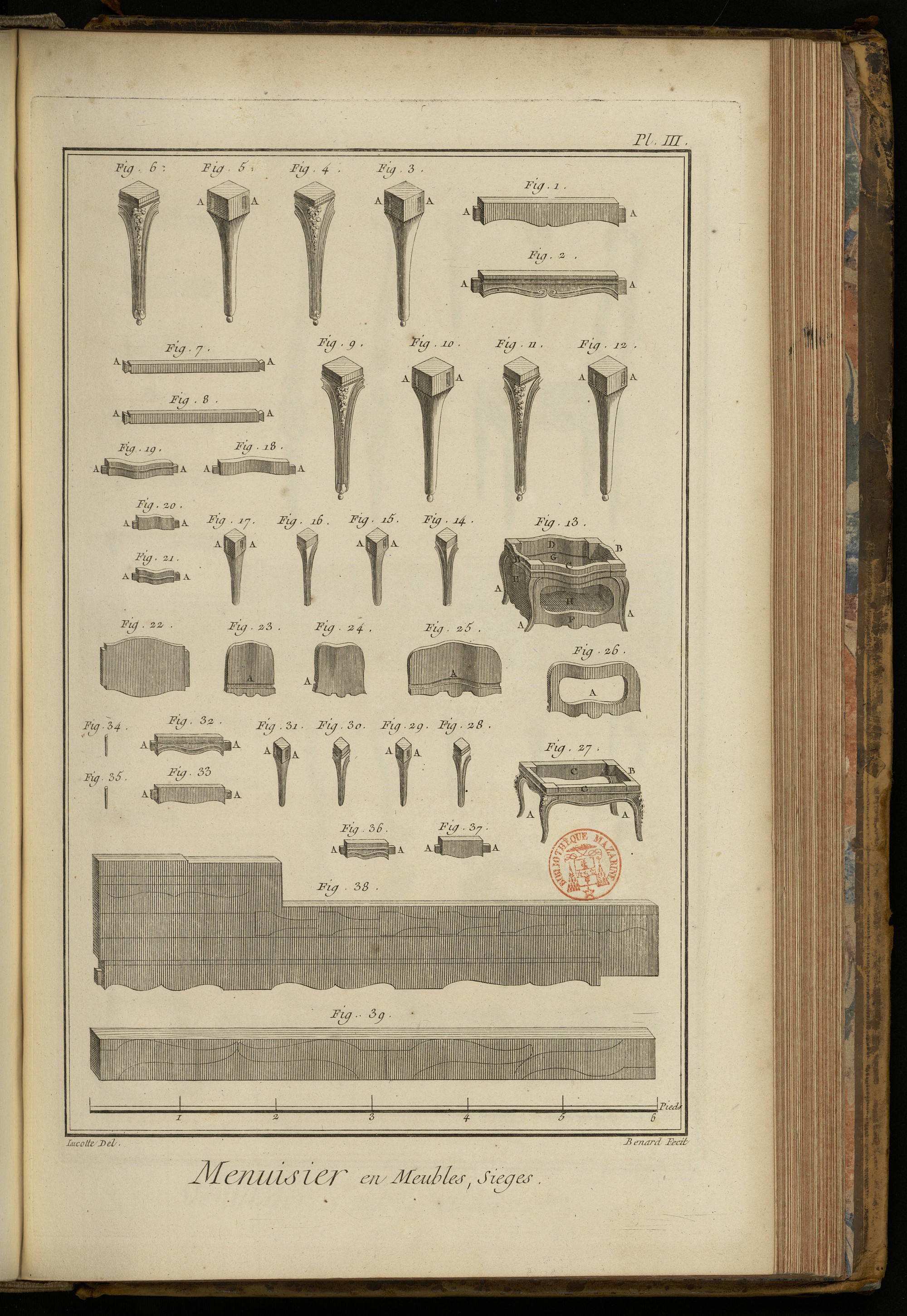

PLANCHE III.
Siéges.
Fig. 1. 2. Traverses de la banquette précédente. A A & les tenons.
3. 4. 5. 6. Piés-corniers de la banquette. A A & les mortoises.
7. 8. Barres à queue de la banquette. A A & les queues.
9. 10. 11. 12. Piés de milieu de la banquette. A A & les mortoises.
13. Chanceliere. A A & les piés. B B les traverses latérales. C la traverse de devant. D la traverse de derriere. E E les cloisons latérales. F la cloison de devant. G la cloison de derriere. H le fond.
14. 15. 16. 17. Piés de la chanceliere. AA les mortoises.
18. 19. Traverses de devant & de derriere de la chanceliere. A A & les tenons.
20. 21. Traverses latérales de la chanceliere. A A les tenons.
22. Fond de la chanceliere.
23. 24. Cloisons latérales de la chanceliere. A A les rainures.
25. Cloison de derriere de la chanceliere. A la rainure.
26. Cloison de devant de la chanceliere. A l'ouverture.
27. Petit tabouret. A A & les piés. B B les traverses latérales. C C les traverses de devant & de derriere.
28. 29. 30. 31. Piés du petit tabouret. A A les mortoises.
32. 33. Traverses longues du petit tabouret. A A & les tenons.
34. 35. Chevilles.
36. 37. Traverses latérales du petit tabouret. A A & les tenons.
38. Planche sur laquelle sont marquées différentes pieces des ouvrages ci-dessus pour être débitées.
39. Membrure sur laquelle sont marqués quatre piés-corniers pour être débités.

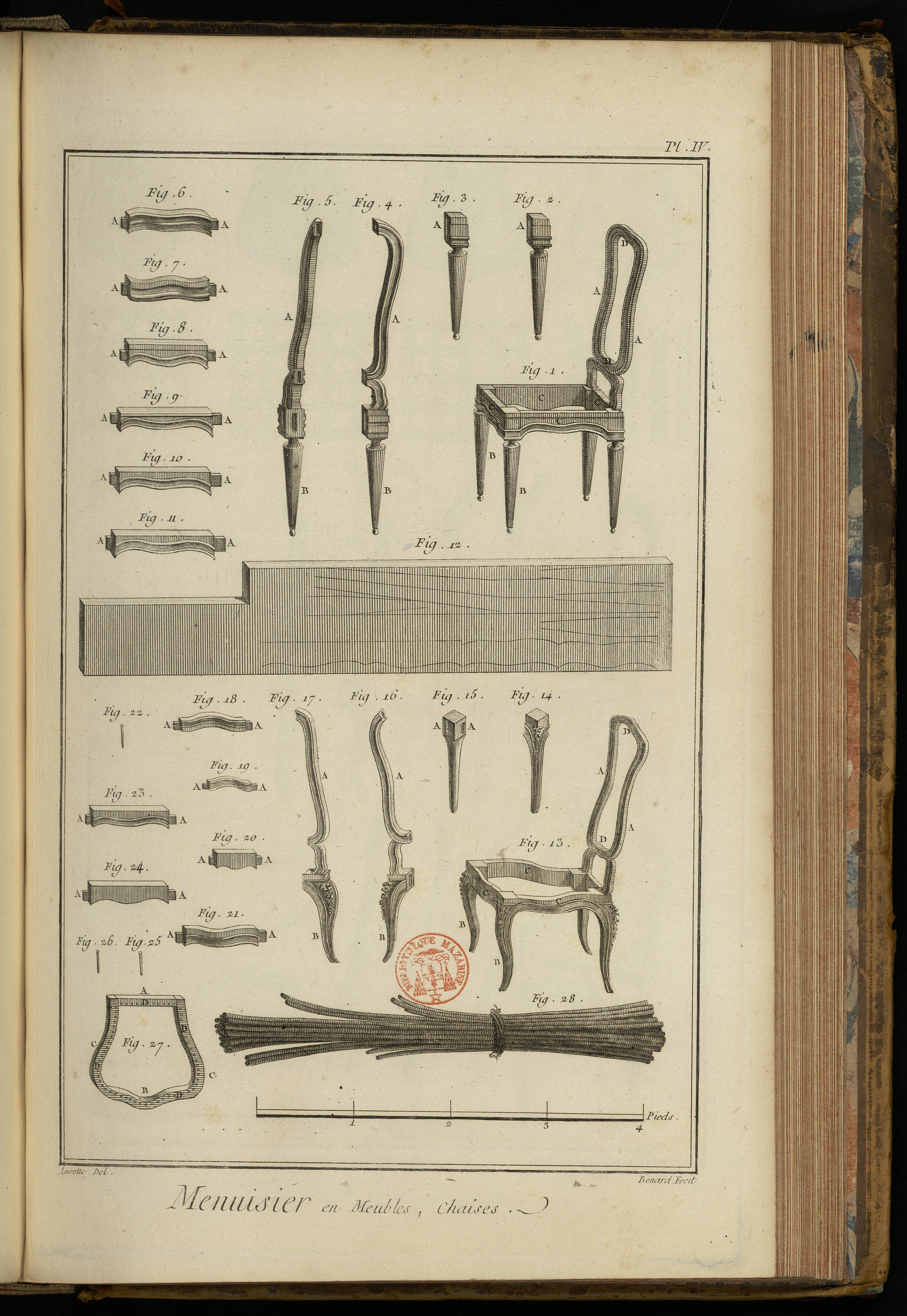

PLANCHE IV.
Chaises.
Fig. 1. Chaise unie. A A les montans de dossier. B B les piés de devant. C C les traverses du siége. D D les traverses du dossier.
2. 3. Piés de devant de la chaise unie. A A les mortoises.
4. 5. Montans de dossier. A A les montans. B B les piés.
6. 7. Traverses du dossier. A A & les tenons.
8. Traverse de derriere du siége. A A les tenons.
9. 10. Traverses latérales du siége. A A & les tenons.
11. Traverse du devant du siége de la chaise. A A les tenons.
12. Piece de bois de hêtre ou de noyer, sur laquelle sont marquées les pieces des figures précédentes, pour être débitées.
13. Autre chaise. A A les montans de derriere. B B les piés de devant. C C les traverses du siége. D D les traverses du dossier.
14. 15. Piés de devant de la chaise. A A les mortoises.
16. 17. Montans de derriere. A A les montans. B B les piés.
18. Traverse du haut du dossier de la chaise. A A les tenons.
19. Traverse du bas du dossier. A A les tenons.
20. Traverse du derriere du siége. A A les tenons.
21. Traverse du devant du siége de la chaise. A A les tenons.
22. Cheville.
23. 24. Traverses latérales du siége. A A les tenons.
25. 26. Chevilles.
27. Plan du siége de la chaise. A la traverse de derriere. B la traverse de devant. C C les traverses latérales. D D & les trous pour passer la canne.
28. Cannes en botte.

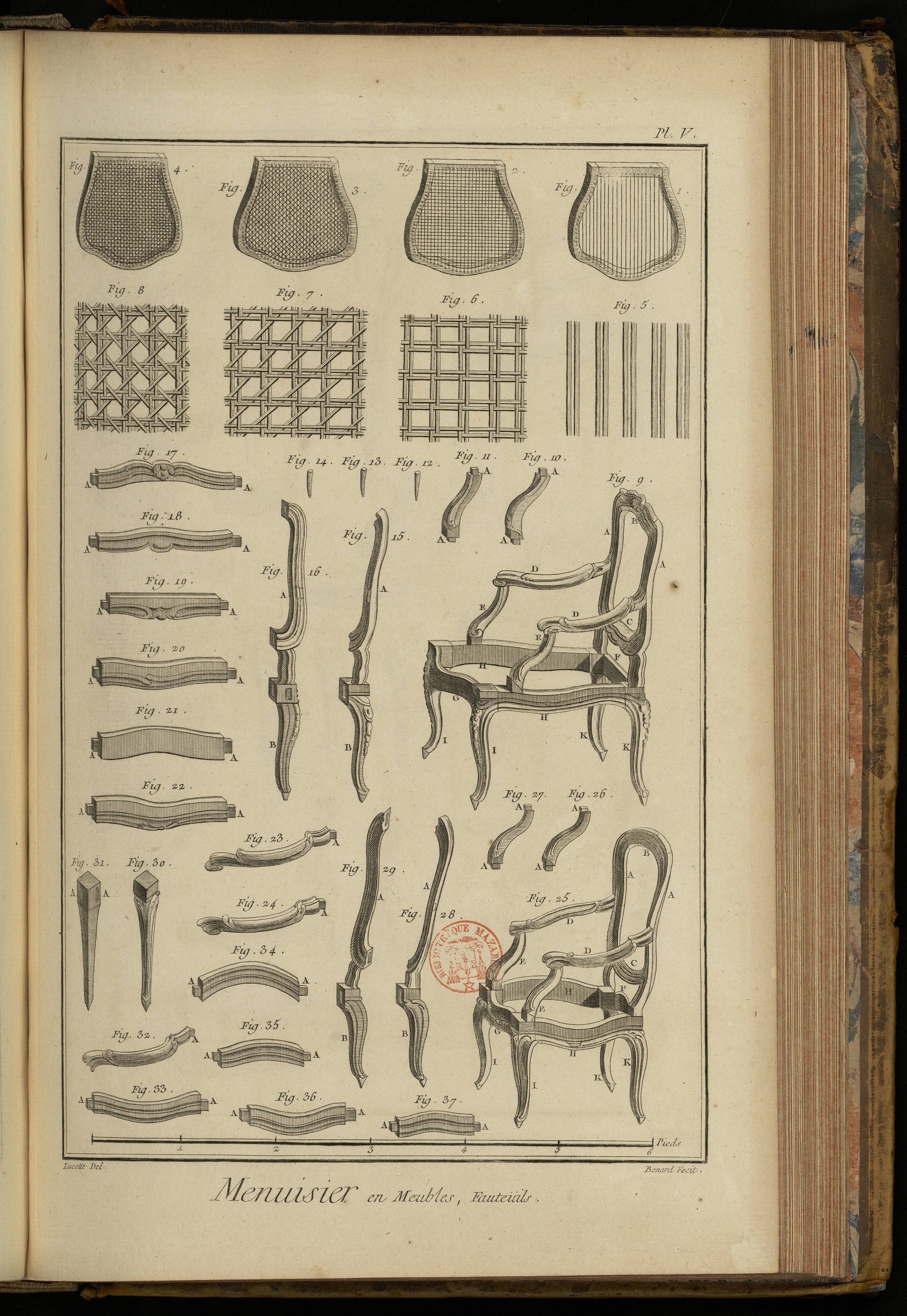

PLANCHE V.
Fauteuils.
Fig. 1. Plan d'un siége de chaise, qui fait voir la premiere opération du cannier, lorsqu'il pose la canne.
2. Deuxieme opération du cannier.
3. Troisieme opération du cannier.
4. Quatrieme & derniere opération du cannier développée.
5. La premiere opération du cannier développée.
6. La deuxieme opération.
7. La troisieme opération.
8. La quatrieme & derniere opération.
9. Fauteuil à la reine. A A les montans de dossier. B la traverse du haut du dossier. C la traverse du bas du dossier. D D les bras du fauteuil. E E les con-soles. F la traverse de derriere du siége. G la traverse du devant du siége. H H les traverses latérales du siége. I I les piés de devant. K K les piés de derriere.
10. 11. Consoles des accottoirs du faut euil. A A & les tenons.
12. 13. 14. Chevilles.
15. 16. Montans du dossier du fauteuil à la reine. A A les montans. B B les piés.
17. Traverse du haut du dossier. A A les tenons.
18. Traverse du bas du dossier. A A les tenons.
19. Traverse de derriere du siége. A A les tenons.
20. Traverse du devant du siége. A A les tenons.
21. 22. Traverses latérales du siége. A A les tenons.
23. 24. Accottoirs du fauteuil. A A les tenons.
25. Fauteuil en cabriolet. A A les montans de dossier. B la traverse du haut du dossier. C la traverse du bas du dossier. D D les accottoirs du fauteuil. E E les consoles. F la traverse de derriere du siége. G la traverse de devant du siége. H H les traverses latérales du siége. I I les piés de devant. K K les piés de derriere.
26. 27. Consoles des accottoirs du fauteuil. A A & les tenons.
28. 29. Montans de dossier. A A les montans B B les piés.
30. 31. Piés du sauteuil. A A les mortoi ses.
32. Accottoirs du fauteuil. A le tenon.
33. Traverse de devant du siége du fauteuil. A A les tenons.
34. Traverse du haut du dossier. A A les tenons.
35. Traverse du bas du dossier. A A les tenons.
36. L'une des traverses latérales du siége du fauteuil. A A les tenons.
37. Traverse de derriere du siége du fauteuil. A A les tenons.

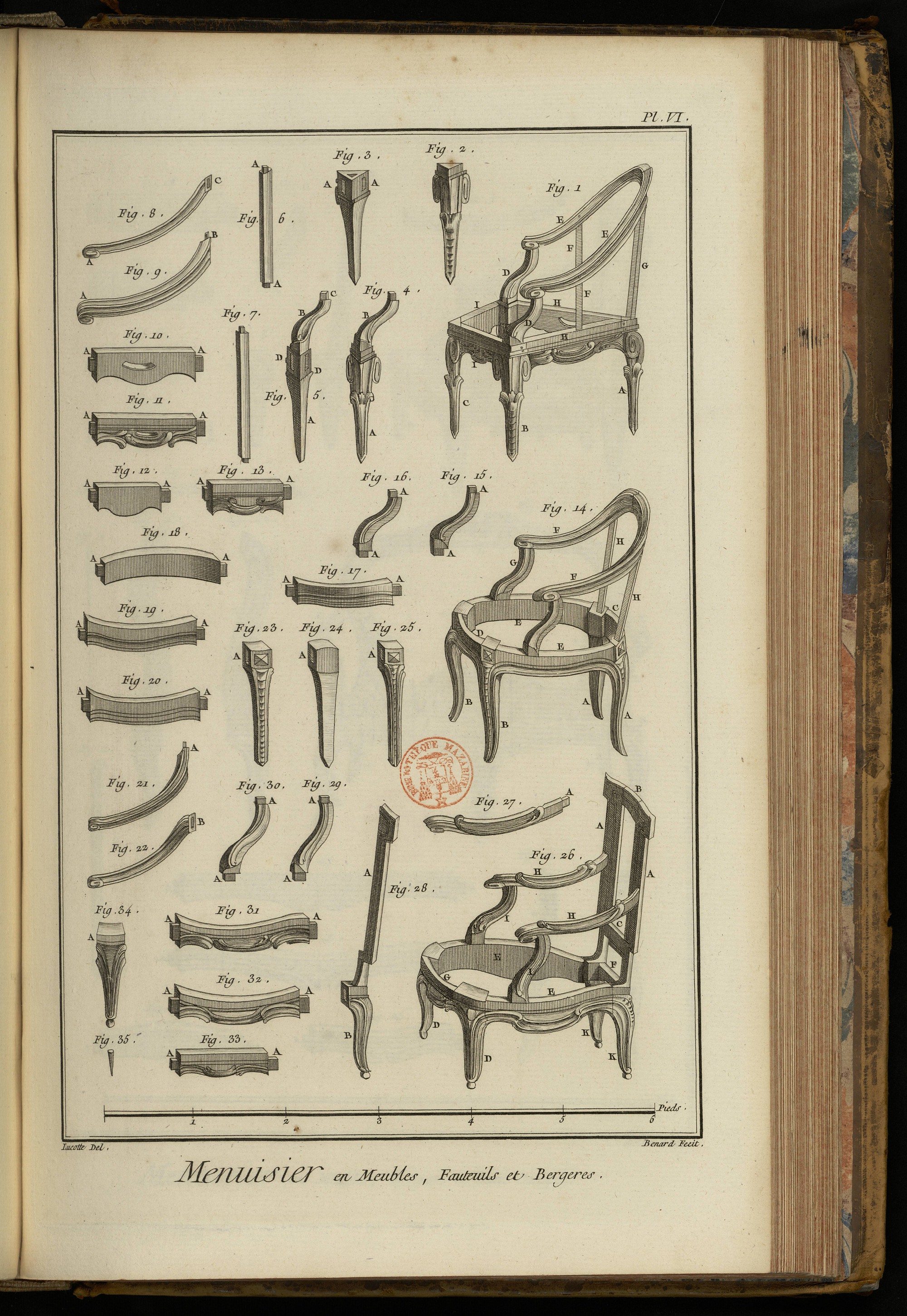

PLANCHE VI.
Fauteuils & Bergeres.
Fig. 1. Fauteuil angulaire. A le pié de derriere. B B les piés latéraux. C le pié de devant. D D les consoles. E E les accottoirs. F F les supports des accottoirs. G le support de dossier. H H les traverses latérales de derriere. I I les traverses latérales de devant.
2. Pié de devant.
3. Pié de derriere A A les mortoises.
4. 5. Piés latéraux à consoles. A A piés. B B les consoles. C C les tenons. D D les mortoises.
6. Support latéral du bas du fauteuil. A A les tenons.
7. Support de derriere du dossier du fauteuil. A A les mortoises.
8. 9. Accottoirs du fauteuil. A A les volutes. B le tenon. C la mortoise.
10. 11. Traverses latérales de derriere du fauteuil. A A les tenons.
12. 13. Traverses latérales de devant. A A les tenons.
14. Fauteuil en confessional. A A les piés de derriere. B B les piés de devant. C la traverse de derriere du siége. D la traverse de devant du siége. E E les traverses latérales du siége. F F les accottoirs. G G les consoles des accottoirs. H H les supports des accottoirs.
15. 16. Consoles des accottoirs. A A & les tenons.
17. Traverse de derriere du siége. A A les tenons.
18. 19. Traverses latérales du siége. A A les tenons.
20. Traverses de devant du siége. A A les tenons.
21. 22. Accottoirs du fauteuil. A A les tenons. B la mortoise.
23. 24. 25. Piés du fauteuil. A A & les mortoises.
26. Bergere à piés-corniers. A A les montans de derriere. BB traverses du haut du dossier. C la traverse du bas du dossier. D D les piés de devant. E E les traverses latérales du siége. F la traverse de derriere du siége. G la traverse de devant du siége. H H les accottoirs. I I les consoles des accottoirs. K K les piés de derriere.
27. Accottoir de la bergere. A le tenon.
28. Montant du dossier de la bergere. A le montant. B le pié.
29. 30. Consoles des accottoirs de la bergere. A A & les tenons.
31. Traverse latérale du siége de la bergere. A A les tenons.
32. Traverse de devant du siége. A A les tenons.
33. Traverse de derriere du siége. A A les tenons.
34. Pié de devant de la bergere. A A les mortoises.
35. Cheville.

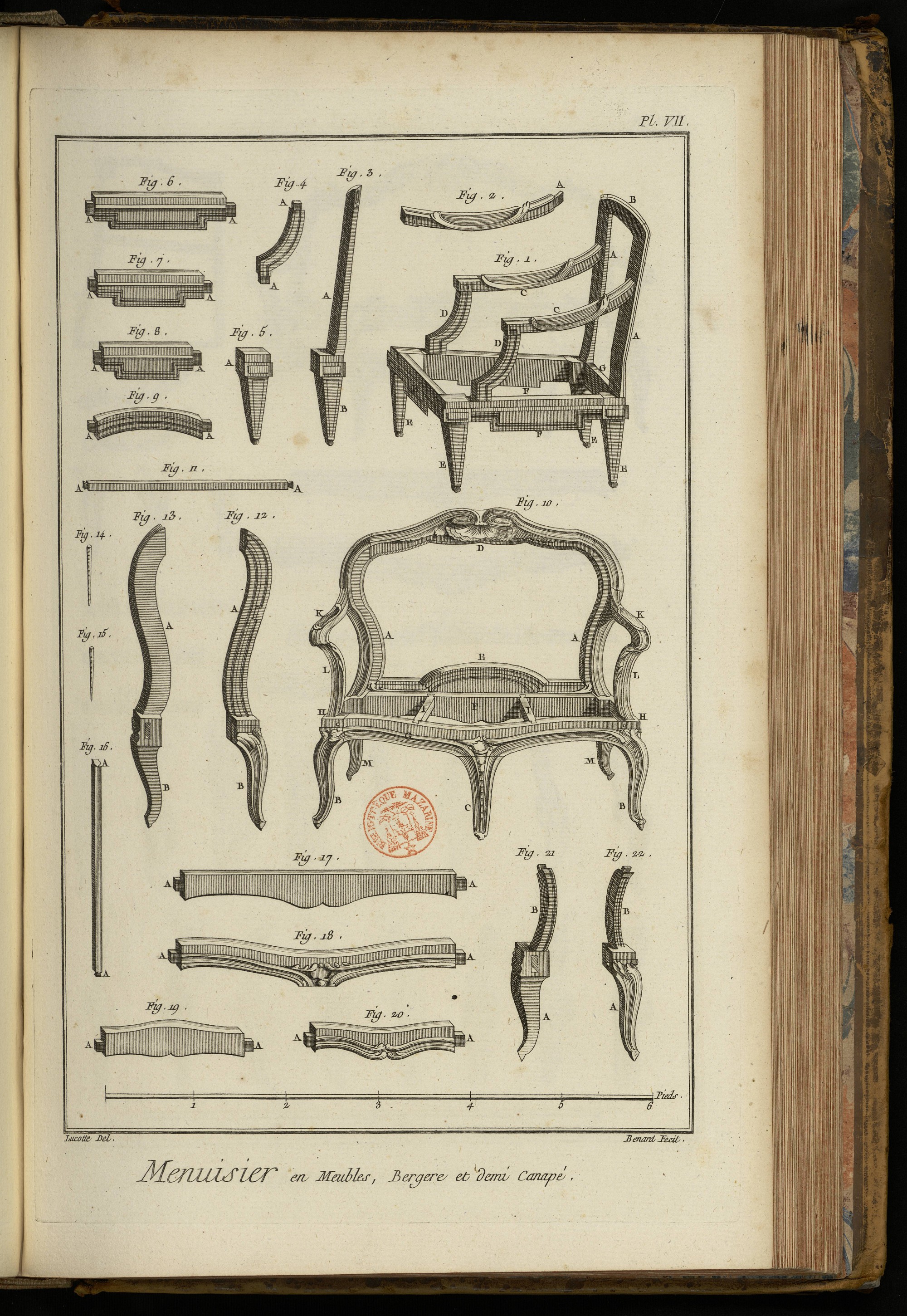

PLANCHE VII.
Bergere en demi-canapé.
Fig. 1. Autre bergere. A A les montans de dossier. B la traverse de dossier du haut. C C les accottoirs. D D les consoles des accottoirs. E E les piés de devant. F F les traverses latérales. G la traverse de derriere du siége. H la traverse de devant du siége. I I les piés de derriere.
2. Accottoir de la bergere. A le tenon.
3. Montant du dossier. A le montant. B le pié.
4. Console d'accottoir. A A les tenons.
5. Pié de devant de la bergere. A A les mortoises.
6. Traverse latérale de la bergere. A A les tenons.
7. Traverse de devant du siége. A A les tenons.
8. Traverse de derriere du siége. A A les tenons.
9. Traverse du haut du dossier. A A les tenons.
10. Demi-canapé. A A les montans de dossier. B B les piés d'encoignure de devant. C C les piés de milieu. D la traverse du haut du dossier. E la traverse du bas du dossier. F la traverse de derriere du siége. G la traverse de devant du siége. H H les traverses latérales du siége. I I les barres du siége. K K les accottoirs. L L les supports d'accottoirs. M M les piés de derriere.
11. Barre à queue du dossier du canapé. A A les queues d'aronde.
12. 13. Montans de dossier. A A les montans. B B les piés.
14. 15. Chevilles.
16. Barre à queue. A A les queues d'aronde.
17. Traverse de derriere du siége. A A les tenons.
18. Traverse de devant du siége. A A les tenons.
19. 20. Traverses latérales du siége. A A les tenons.
21. 22. Piés de devant & les consoles des accottoirs. A A les piés. B B les consoles.

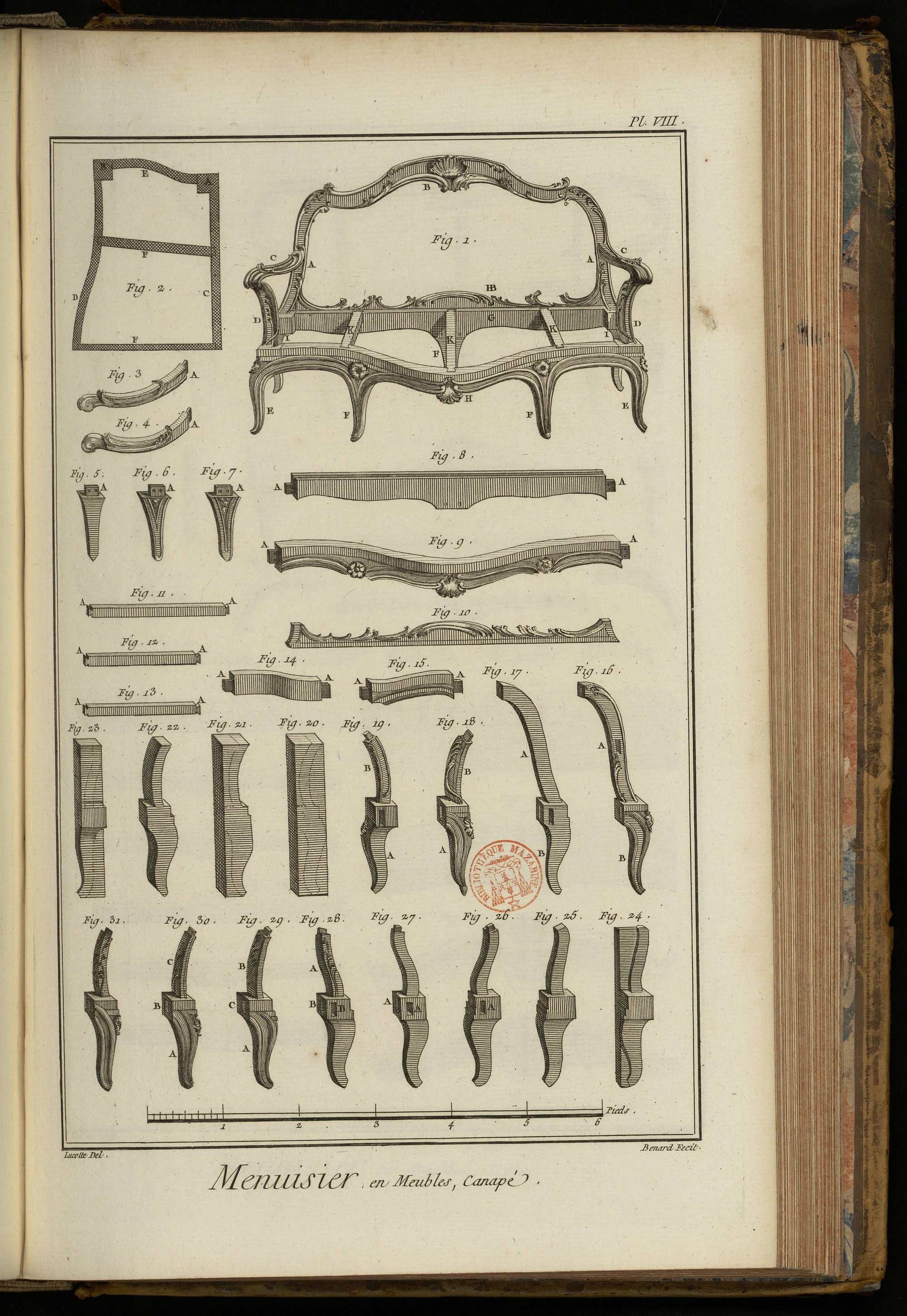

PLANCHE VIII.
Canapé.
Fig. 1. Canapé. A A les montans de dossier. B la traverse du haut du dossier. B la traverse du bas du dossier. C C les accottoirs. D D les supports d'accottoirs. E E les piés d'encoignure. F F les piés de milieu. G la traverse de derriere du siége. H la traverse de devant du siége. I I les traverses latérales du siége. K K les barres à queues.
2. Plan de la moitié du canapé. A pié de derriere. B pié de devant. C travetse de derriere. D Traverse de devant. E traverse latérale. F F barres à queues.
3. 4. Accottoirs du canapé. A A les tenons.
5. 6. 7. Piés de milieu de devant & de derriere. A A A les tenons.
8. Traverse de derriere du siége du canapé. A A les tenons.
9. Traverse du devant du siége du canapé. A A les tenons.
10. Traverse du bas du dossier du canapé.
11. 12. 13. Barres à queues. A A & les queues d'aronde.
14. 15. Traverses latérales du siége. A A & les tenons.
16. 17. Montans de dossier. A A les montans. B B les piés.
18. 19. Piés d'encoignures de devant. A A les piés. B B les supports des accottoirs.
20. Pié marqué sur une piece pour être débité.
21. Le même pié débité d'un côté.
22. Le même débité des deux côtés opposés.
23. Le même tracé pour être débité des deux autres côtés.
24. Le même débité du troisieme côté.
25. Le même débité des quatre côtés.
26. Le même percé de deux mortoises. A la mortoise.
27. Le même percé de deux mortoises. A A les mortoises.
28. Le même dont le support est tracé d’un côté pour être sculpté. A le support. B B les mortoises.
29. Le même dont le pié est uni à pan d’un côté. A le pié. B le support d’accottoir. C la mortoise.
30. Le même dont le support est sculpté des deux côtés & le pié uni à pan aussi des deux côtés. A le pié. B la mortoise. C le support.
31. Le même fini de tous ses côtés.

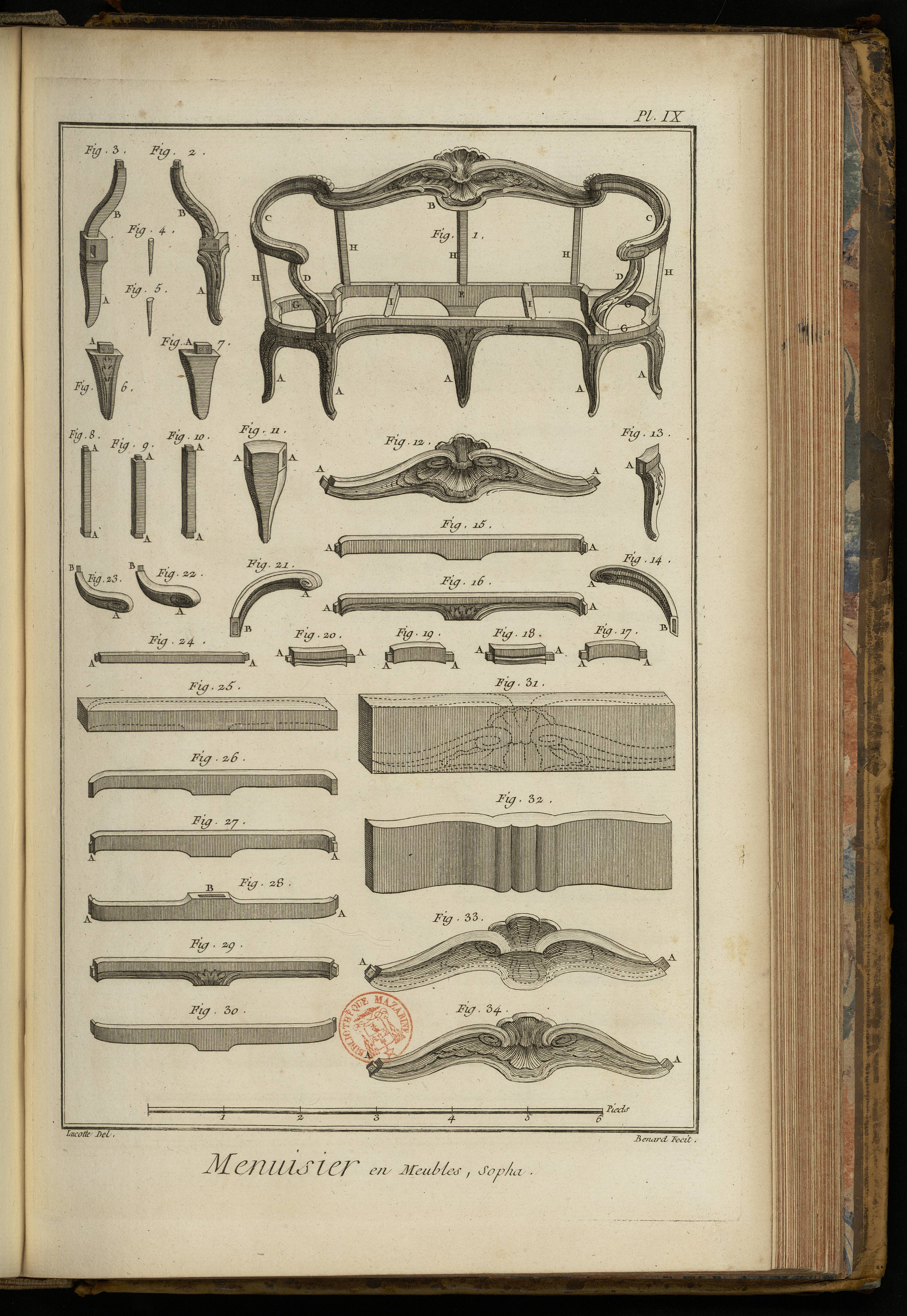

PLANCHE IX.
Sofa.
Fig. 1. Sofa ou chaise longue. A A & les piés. B la traverse du dossier. C C les accottoirs. D D les consoles des accottoirs. E la traverse de derriere du siége. F la traverse du devant du siége. G G & les traverses latérales du siége. H H les supports de dossier. I I les barres à queues.
2. 3. Piés-corniers. A A les piés. B B les consoles.
4. 5. Chevilles.
6. 7. Piés de devant & de derriere. A A les tenons.
8. 9. 10. Supports de dossier. A A les tenons.
11. Pié latéral. A A les mortoises.
12. Traverse de dossier. A A les tenons.
13. Pié latéral vu d’autre côté. A A les mortoises.
14. Moitié de derriere d’accottoir. A la volute. B la mortoise.
15. Traverse de derriere du siége. A A les tenons.
16. Traverse de devant du siége. A A les tenons.
17. 18. 19. 20. Traverses latérales du siége. A A & les tenons.
21. Autre moitié de derriere d’accottoir. A la volute. B la mortoise.
22. 23. Les deux autres parties de devant d’accottoir. A A les volutes. B B les tenons.
24. Barre à queues. A A les queues d’aronde.
25. Piece sur laquelle est tracée la traverse de devant du siége pour être débitée.
26. La même débitée.
27. La même vue avec ses tenons. A A les tenons.
28. La même vue de l’autre côté. A A les tenons. B la mortoise du pié.
29. La même sculptée.
30. La même vue en-dedans.
31. Piece sur laquelle est tracée la traverse du haut du dossier pour être débitée.
32. La même débitéé sur son épaisseur.
33. La même ébauchée. A A les tenons.
34. La même finie. A A les tenons.

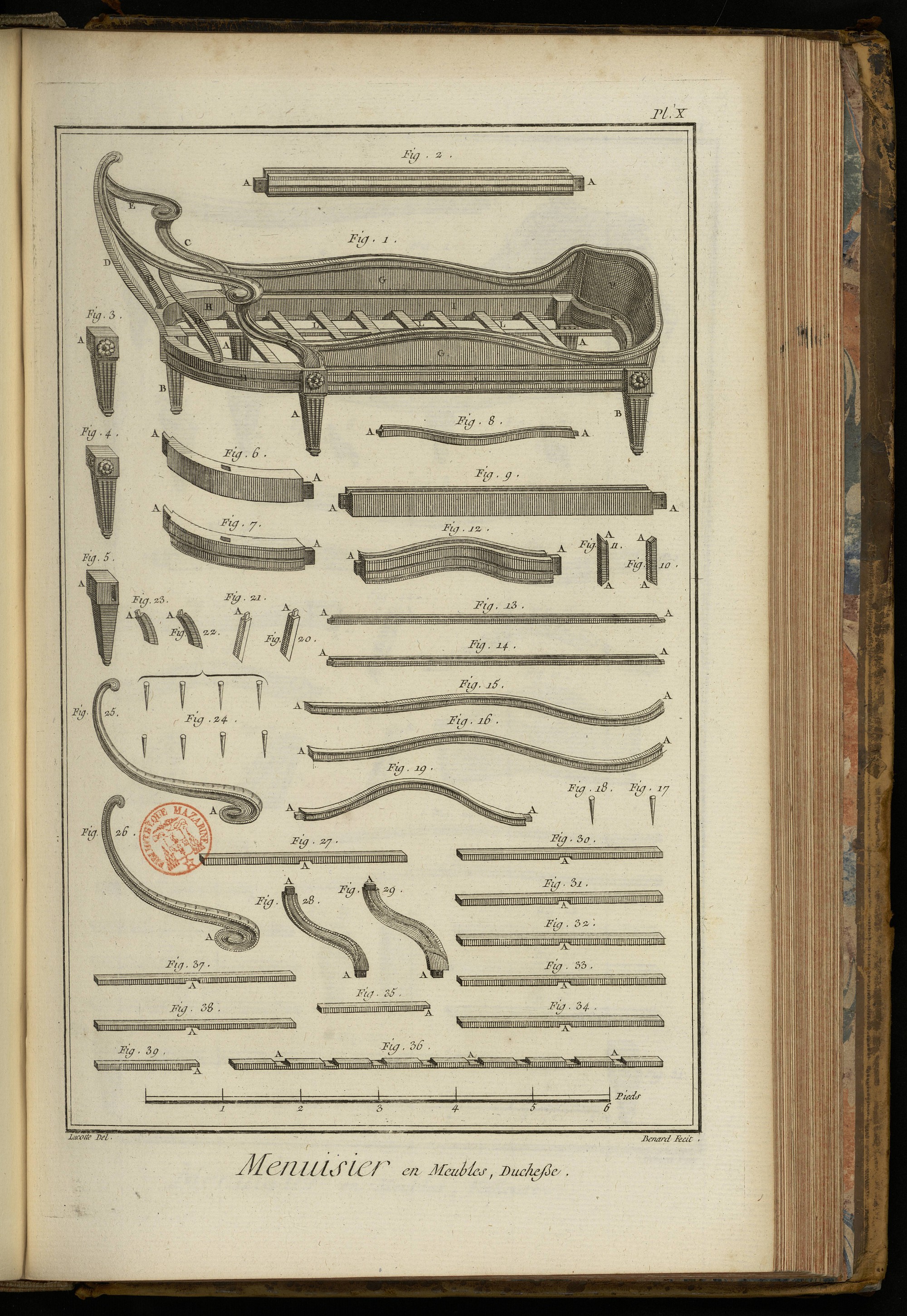

PLANCHE X.
Duchesse.
Fig. 1. Duchesse. A A les piés-corniers. B les piés de derriere. C C les consoles de dossiers. D D D les supports de dossiers. E E les dossiers. F le chassis du pié. G G les chassis latéraux. H H les traverses du chevet. I I les traverses latérales. K la traverse du pié. L L & les barres.
2. Traverse latérale du bois. A A les tenons.
3. 4. 5. Piés. A A les mortoises.
6. 7. Traverses du chevet. A A & les tenons.
8. Traverse du bas du chassis du pié de la duchesse. A A les tenons.
9. Traverse latérale du bois. A A les tenons.
10. 11. Supports de la traverse du haut du chassis du pié. A A les tenons.
12. Traverse du bois du pié. A A les tenons.
13. 14. Traverses du bas des chassis latéraux. A A les tenons.
15. 16. Traverses du haut des chassis latéraux. A A les tenons.
17. 18. Chevilles.
19. Traverse du haut du chassis du pié. A A les tenons.
20. 21. Montans des chassis latéraux. A A les tenons.
22. 23. Montans des mêmes chassis latéraux du côté du chevet. A A les tenons.
24. Chevilles.
25. 26. Traverses du haut du chevet. A A les volutes.
27. Barre. A l’entaille.
28. 29. Consoles des traverses du chevet. A A & les tenons.
30. 31. 32. 33. 34. Barres de traverses. A A & les entailles.
35. Barre du chevet. A la patte.
36. Barre de long. A A & les en tailles.
37. 38. Autres barres de traverses. A A les entailles.
39. Autre barre de chevet. A A la patte.

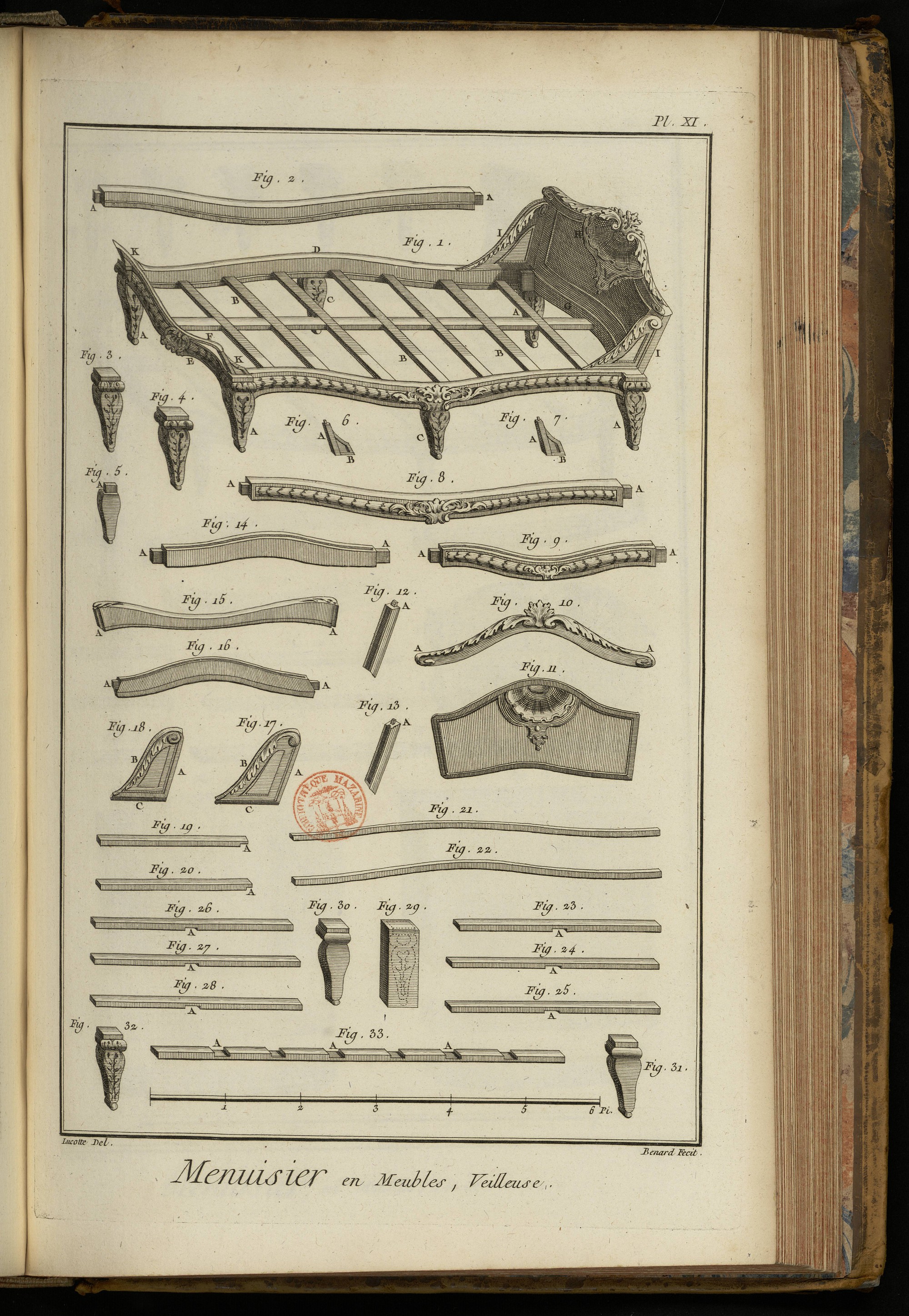

PLANCHE XI.
Veilleuse.
Fig. 1. Veilleuse. A A les piés-corniers. B B les barres. C C les piés de milieu. D D les traverses de long latérales. E la traverse du pié. F le chassis du pié. G la traverse du bois du chevet. H le chassis du chevet. I I les oreillons du chevet. K K les oreillons du pié.
2. Traverse de long du bois. A A les tenons.
3. 4. Piés-corniers.
5. Pié du milieu. A les tenon.
6. 7. Oreillons du pié. A A les montans. B B les traverses.
8. Traverse de long du bois. A A les tenons.
9. Traverse du bas du chassis du chevet. A A les tenons.
10. Traverse du haut du chassis du chevet. A A les volutes.
11. Panneau du chassis du chevet.
12. 13. Montans du chassis du chevet. A A les tenons.
14. Traverse de bois du chevet. A A les tenons.
15. Traverse du chassis du pié. A A les tenons.
16. Traverse du bois du pié. A A les tenons.
17. 18. Oreillons. A A les montans. B B les consoles. C C les sommiers.
19. 20. Petites barres. A A les pattes.
21. 22. Tringles des bords.
23. 24. 25. 26. 27. 28. Barres de traverses. A A & les entailles.
29. Pié tracé pour être débité.
30. Le même débité d’un côté.
31. Le même débité des deux côtés.
32. Le même fini.
33. Barre de long. A A les entailles.

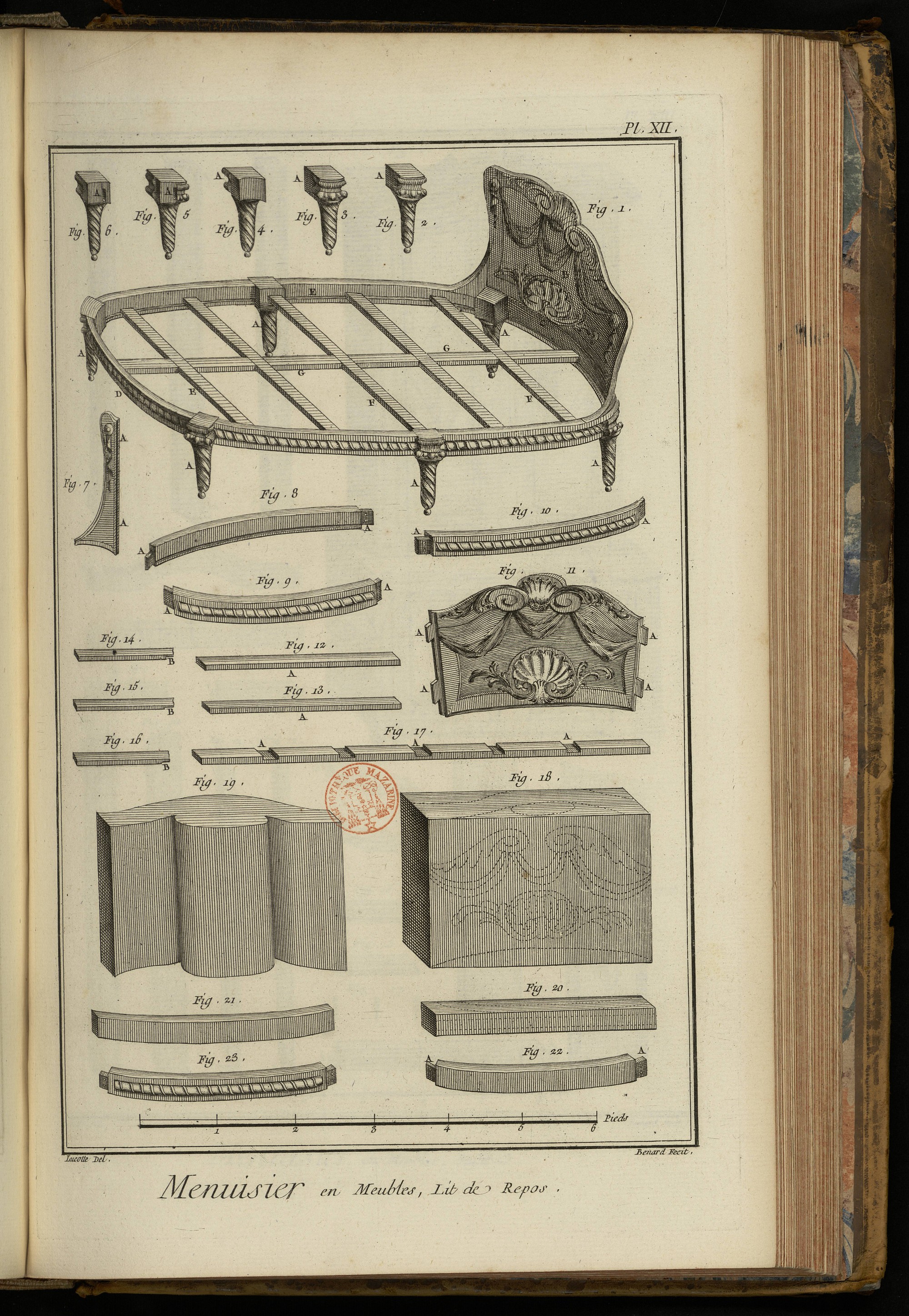

PLANCHE XII.
Lit de repos.
Fig. 1. Lit de repos. A A les piés. B B dossier du chevet. E la traverse du bois du chevet. D la traverse du bois du pié. E E & les traverses latérales. F F & les barres. G G la barre de long.
2. 3. 4. 5. 6. Piés. A A les mortoises.
7. Oreillons du chevet. A A les mortoises.
8. 9. Traverses latérales. A A les tenons.
10. Traverse du pié. A A les tenons.
11. Dossier du chevet. A A les tenons.
12. 13. 14. 15. 16. Barres. A A les entailles. B B les pattes.
17. Barre de long. A A & les entailles.
18. Le dossier tracé pour être débité.
19. Le même dossier débité sur son épaisseur.
20. Traverse du bois tracée, prête à être débitée.
21. La même traverse débitée.
22. La même traverse avec ses tenons. A A les tenons.
23. La même traverse sculptée.

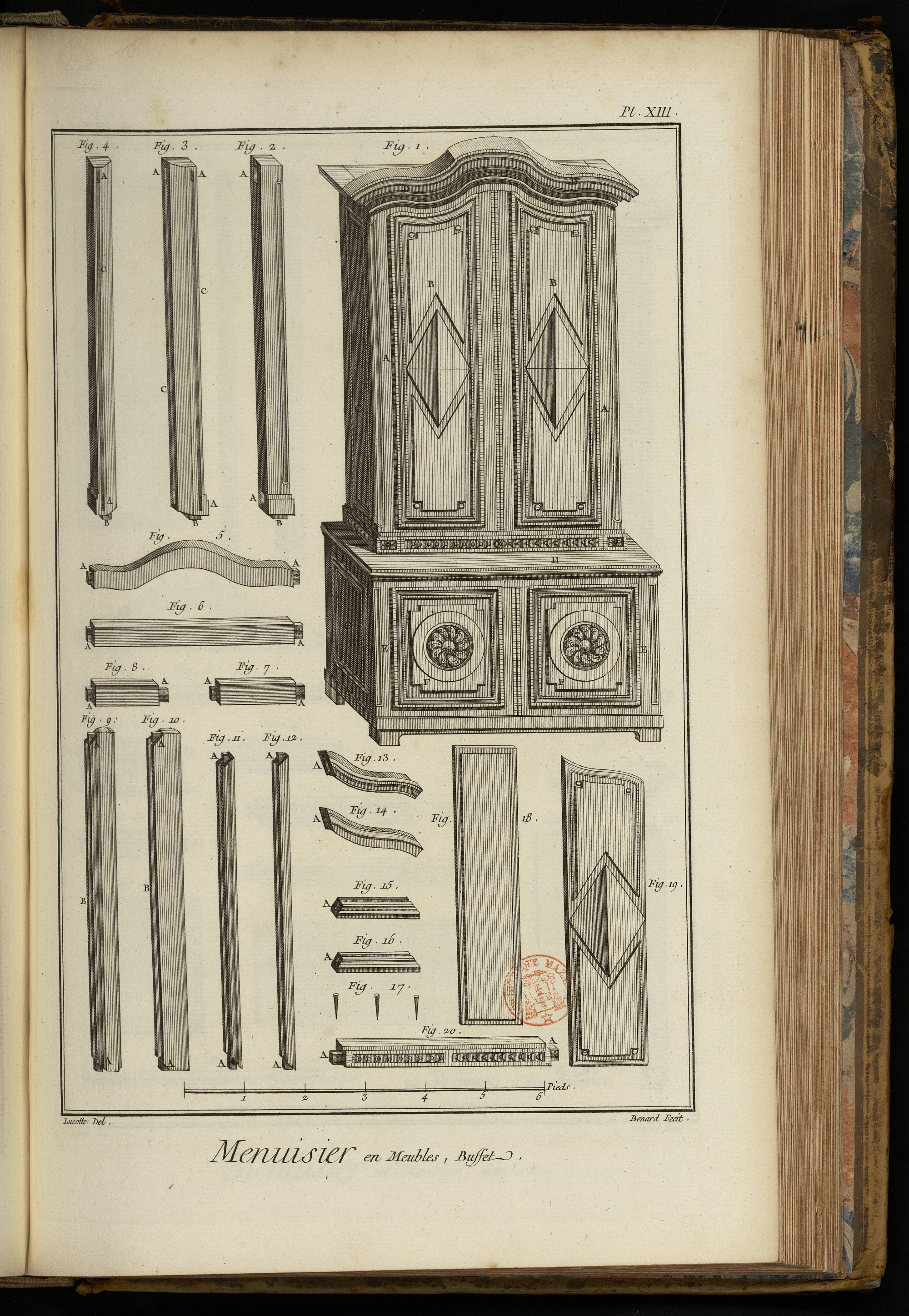

PLANCHE XIII.
Buffet.
Fig. 1. Buffet. A A les piés-corniers de l’armoire du haut. B B les portes. C la face latérale. D D la cor-niche. E E les piés-corniers du bas. F F les portes. G la face latérale. H la tablette.
2. 3. 4. Piés-corniers de l'armoire du haut. A A les mortoises. B B les tenons. C C les rainures.
5. Traverse portant le devant de la corniche. A A les tenons.
6. Traverse portant le derriere de la corniche. A A & les tenons.
7. 8. Traverses latérales du chassis de la corniche. A A & les tenons.
9. 10. Battans des portes. A A les tenons. B B les rainures.
11. 12. Moulures des panneaux des portes. A A les tenons.
13. 14. Parties du devant de la corniche. A A les mortoises.
15. 16. Parties latérales de la corniche. A A les mortoises.
17. Chevilles.
18. Panneau latéral.
19. Panneau de porte.
20. Frise. A A les tenons.

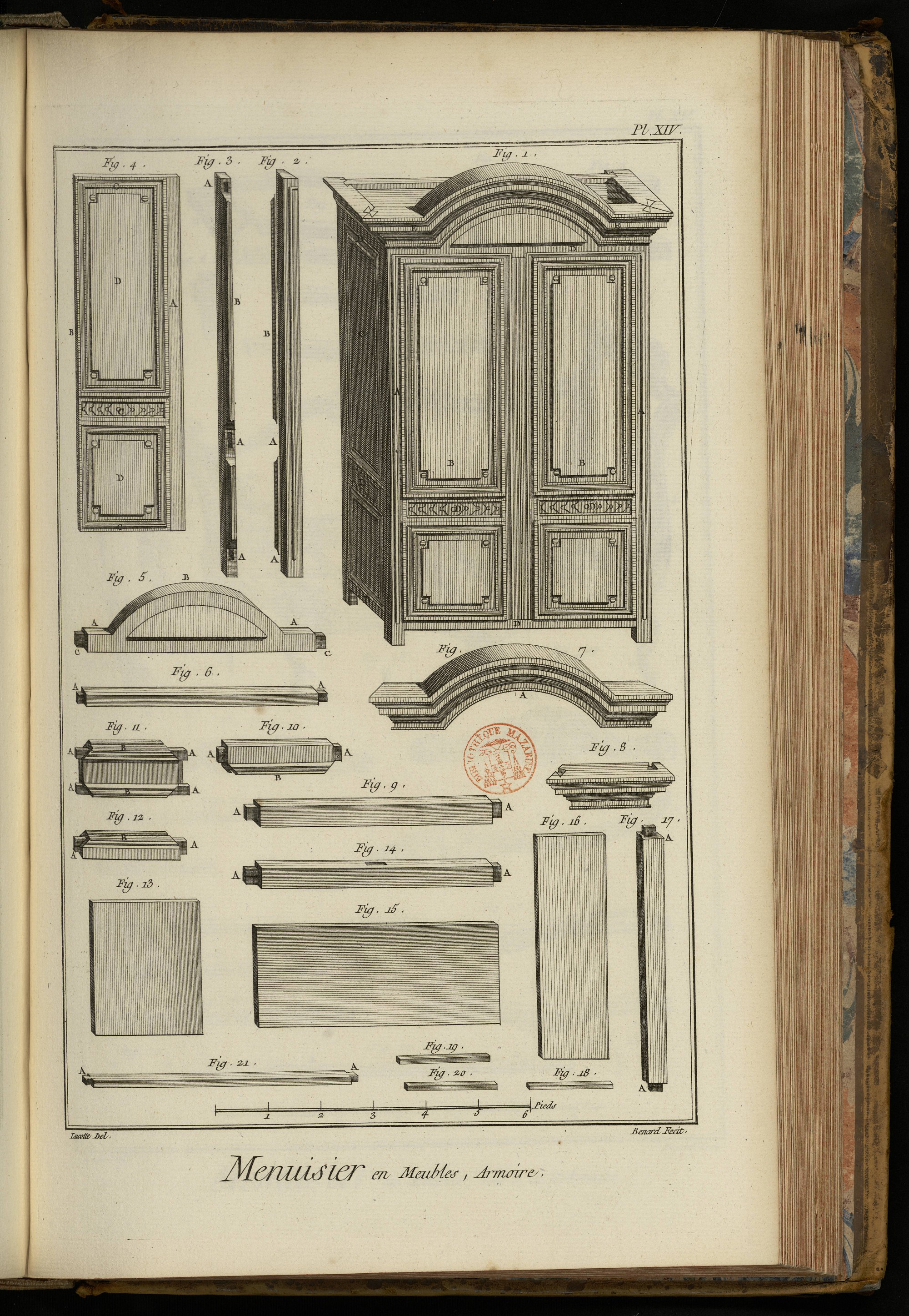

PLANCHE XIV.
Fig. 1 Armoire. A A les piés-corniers. B B les portes. C le panneau latéral. D D & les traverses. E E la corniche.
2. 3. Piés-corniers de l'armoire. A A & les mortoises. B B les moulures.
4. Porte de l'armoire. A le bâtis battant. B le bâtis dormant. C C C les traverses. D D les panneaux.
5. Chassis portant corniche. A la traverse. B la partie ceintrée. C C les tenons.
6. Traverse du derriere du même chassis. A A les tenons.
7. Devant de la corniche. A la partie ceintrée.
8. Partie latérale de la corniche.
9. Traverse du haut du fond de l'armoire. A A les tenons.
10 Traverse latérale du haut de l'armoire. A A les tenons. B la moulure.
11. Traverse latérale du milieu de l'armoire. A A les tenons. B B les moulures.
12. Traverse latéra le du bas. A A les tenons. B la moulure.
13. Panneau latéral du bas.
14. Traverse du bas du fond de l'armoire. A A les tenons.
15. Panneau latéral du haut.
16. Panneau du haut d'une des portes.
17. Traverse du bas du devant de l'armoire. A A les tenons.
18. 19. 20. Petites barres à queues pour les parties latérales.
21. Barre à queues pour le fond de l'armoire. A A les queues d'aronde.

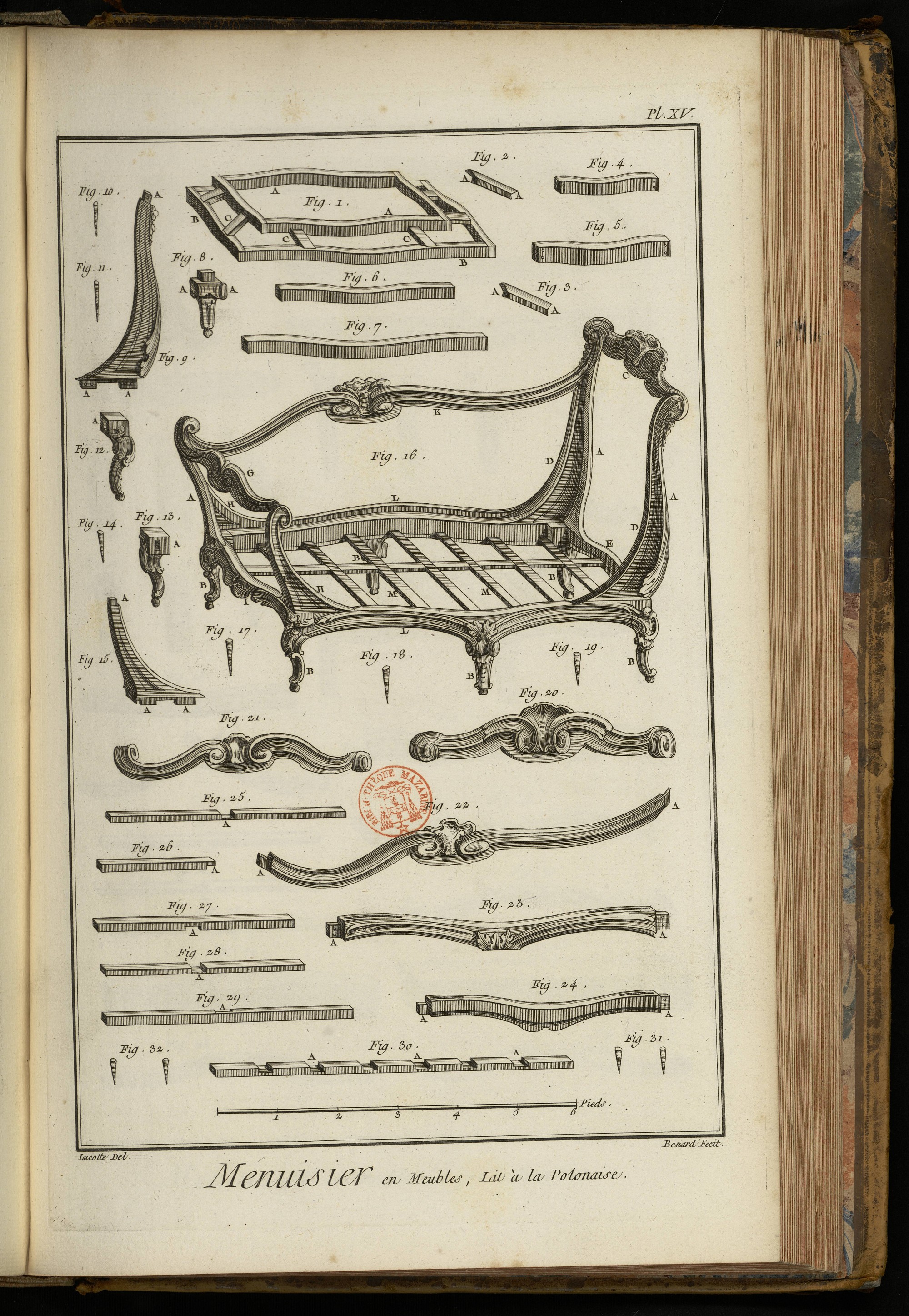

PLANCHE XV.
Fig. 1. Ciel de lit. A A les chassis intérieurs. B B chassis extérieurs. C C & les barres à pattes.
2. 3. barres à pattes du ciel. A A A les pattes.
3. Traverse du petit chassis intérieur.
5. Traverse longue du petit chassis intérieur.
6. Traverse du grand chassis extérieur.
7. Traverse longue du grand chassis extérieur.
8. Pié de milieu du lit à la polonnoise. A A les volutes.
9. Oreillon du chevet. A A A les tenons.
10. 11. Chevilles.
12. 13. Piés corniers. A A les mortoises.
14 Cheville.
15. Oreillon du pié. A A les tenons.
16. Lit à la polonnoise. A A les montans de dossier du chevet. B B les piés. C la traverse du dossier. D D les oreillons du chevet. E E les traverses du bois. F F les montans du pié. G la traverse du pié. H H les oreillons du pié. I traverse du bois. K la longueresse du haut. L L les longueresses du bois. M M & les barres.
17. 18. 19. Chevilles.
20. Traverses du chevet.
21. Traverse du pié.
22. Longueresse. A A les tenons.
23. Longueresse du bois. A A les tenons.
24. Traverse du bois. A A les tenons.
25. 26. 27. 28. 29. Barres du lit. A A & les entailles.
30. Barre de milieu. A A & les entailles.
31. 32. Chevilles.

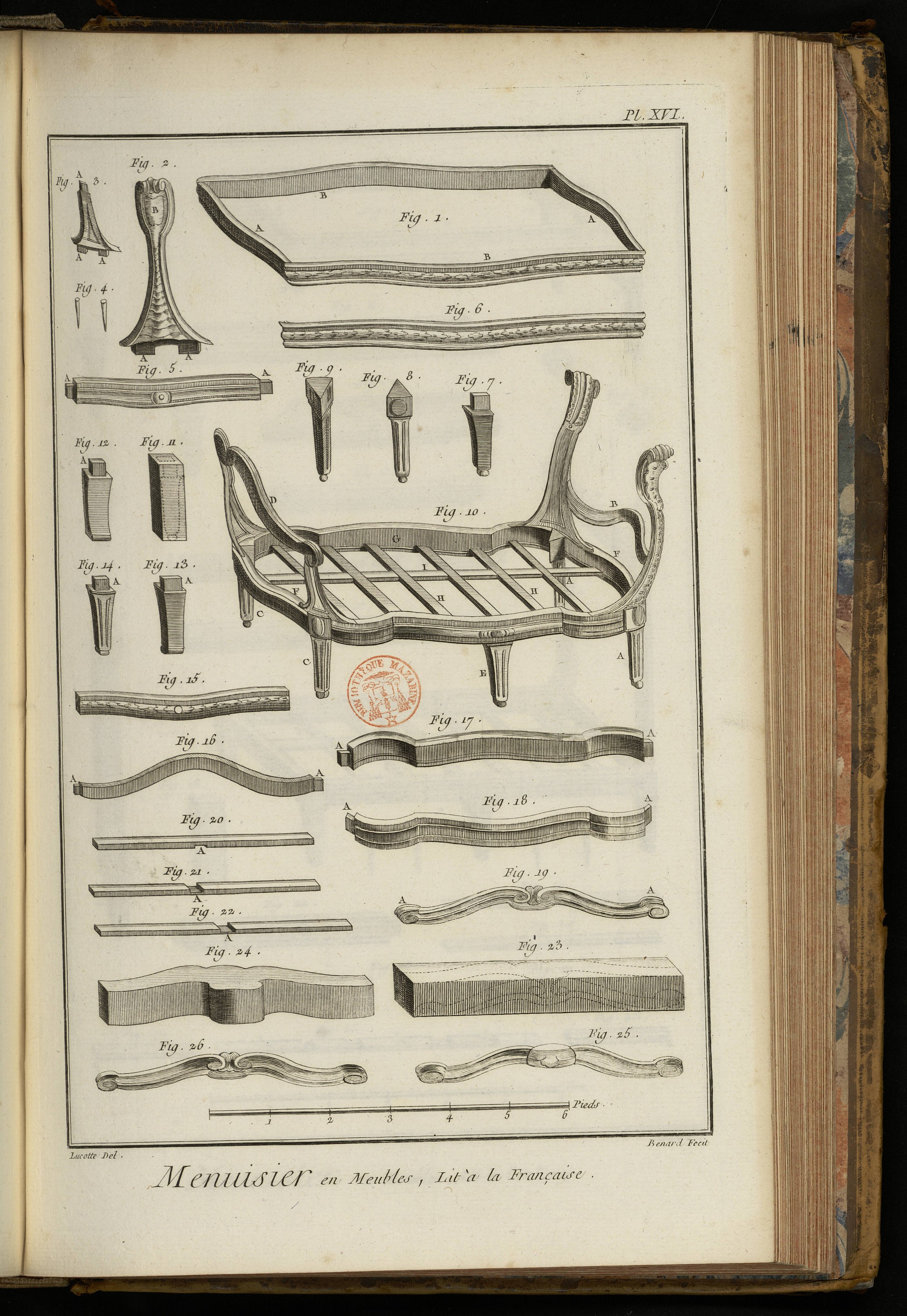

PLANCHE XVI.
Lit à la françoise.
Fig. 1. Chassis d'impériale. A A les traverses. B B les longueresses.
2. Encoignure de chevet d'un lit à la françoise. A A les tenons. B la volute.
3. Encoigneure du pié du même lit. A A les tenons.
4. Chevilles.
5. Traverse du chassis d'impériale. A A les tenons.
5. Longueresse du chassis d'impériale.
7. 8. 9. Piés vus de plusieurs faces.
10. Lit à la françoise. A A les piés du chevet. B la traverse du chevet. C C les piés du bois. D la traverse du pié. E E les piés de milieu. F F les traverses du bois. G G les longueresses. H H & les barres. I la barre de milieu.
11. Pié tracé pour être débité.
12. Le même débité d'un côté. A le tenon.
13. Le même vu de l'autre côté. A le tenon.
14. Le même fini. A le tenon.
15. Traverse du bois.
16. Traverse du dossier du chevet. A A les tenons.
17. 18. Longueresses chantournées. A A & les tenons.
19. Traverse du pié. A A les volutes.
20. 21. 22. barres de lit. A A A les entailles.
23. Ceintre dessiné pour être débité.
24. Ceintre chantourné.
25. Le même ébauché.
26. Le même fini.

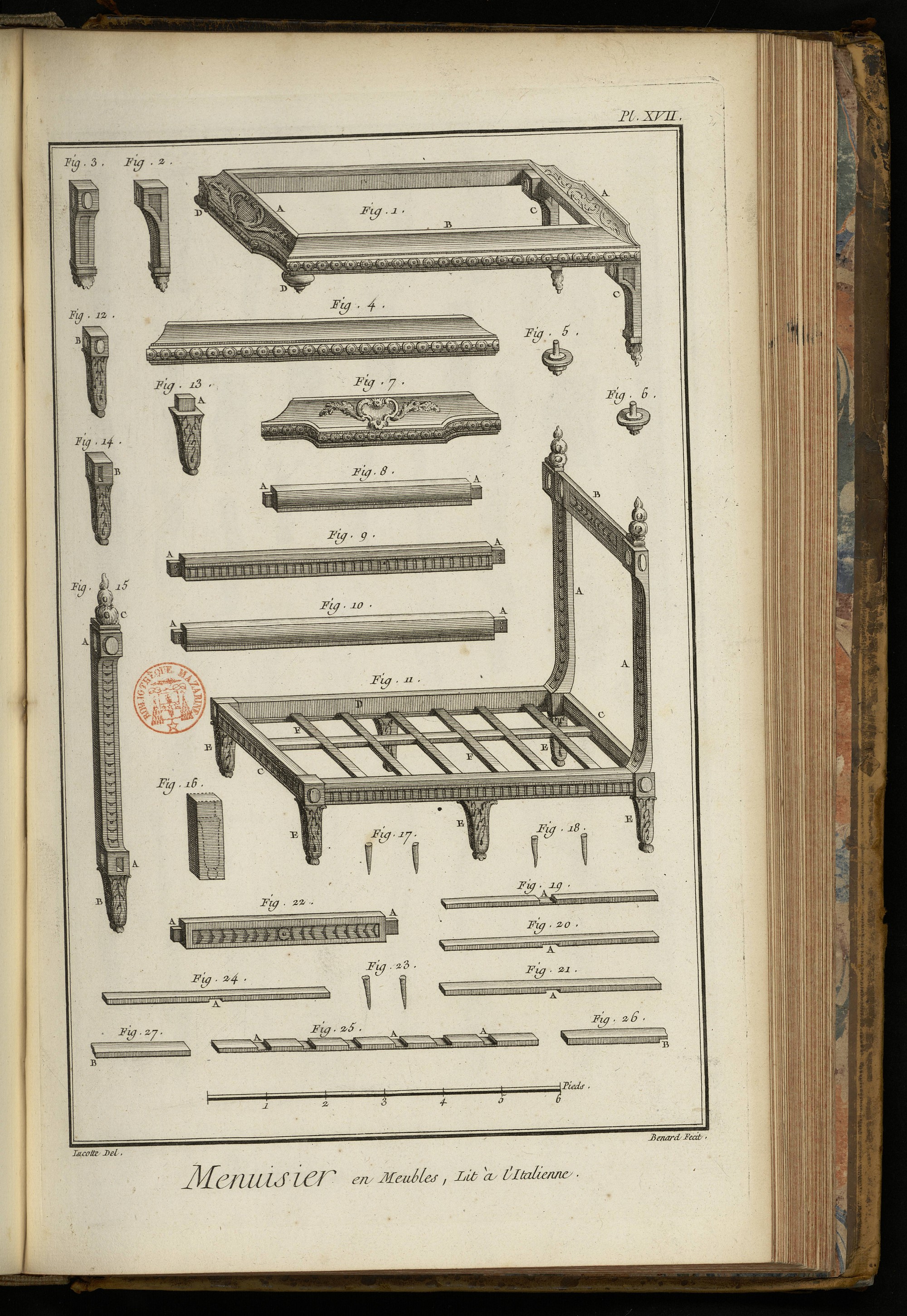

PLANCHE XVII.
Fig. 1. Impériale de lit à l'italienne. A A les traverses. B B les longueresses. C C les consoles. D D les vases.
2. 3. Consoles de l'impériale.
4. Longueresse de l'impériale.
5. 6. Vases de l'impériale.
7. Traverse de l'impériale.
8. Traverse du haut du chevet du lit à l'italienne. A A les tenons.
9. 10. Longueresses du bois du même lit. A A les tenons.
11. Lit à l'italienne. A A les montans du dossier. B la traverse du dossier. C C les traverses du bois. D D les longueresses du bois. E E les piés. F F & les barres.
12. 13 14. Piés du lit. A le tenon. B B les mortoises.
15. Montant du chevet. A A les mortoises. B le pié. C le vase.
16. Pié dessiné prêt à être débité.
17. 18. Chevilles.
19. 20. 21. Barres de lit. A A les entailles.
22. Traverse du bois de lit. A A les tenons.
23. Cheville.
24. Barre de lit. A l'entaille.
25. Barre du milieu. A A & les entailles.
26. 27. Barres à patte. A A les pattes.

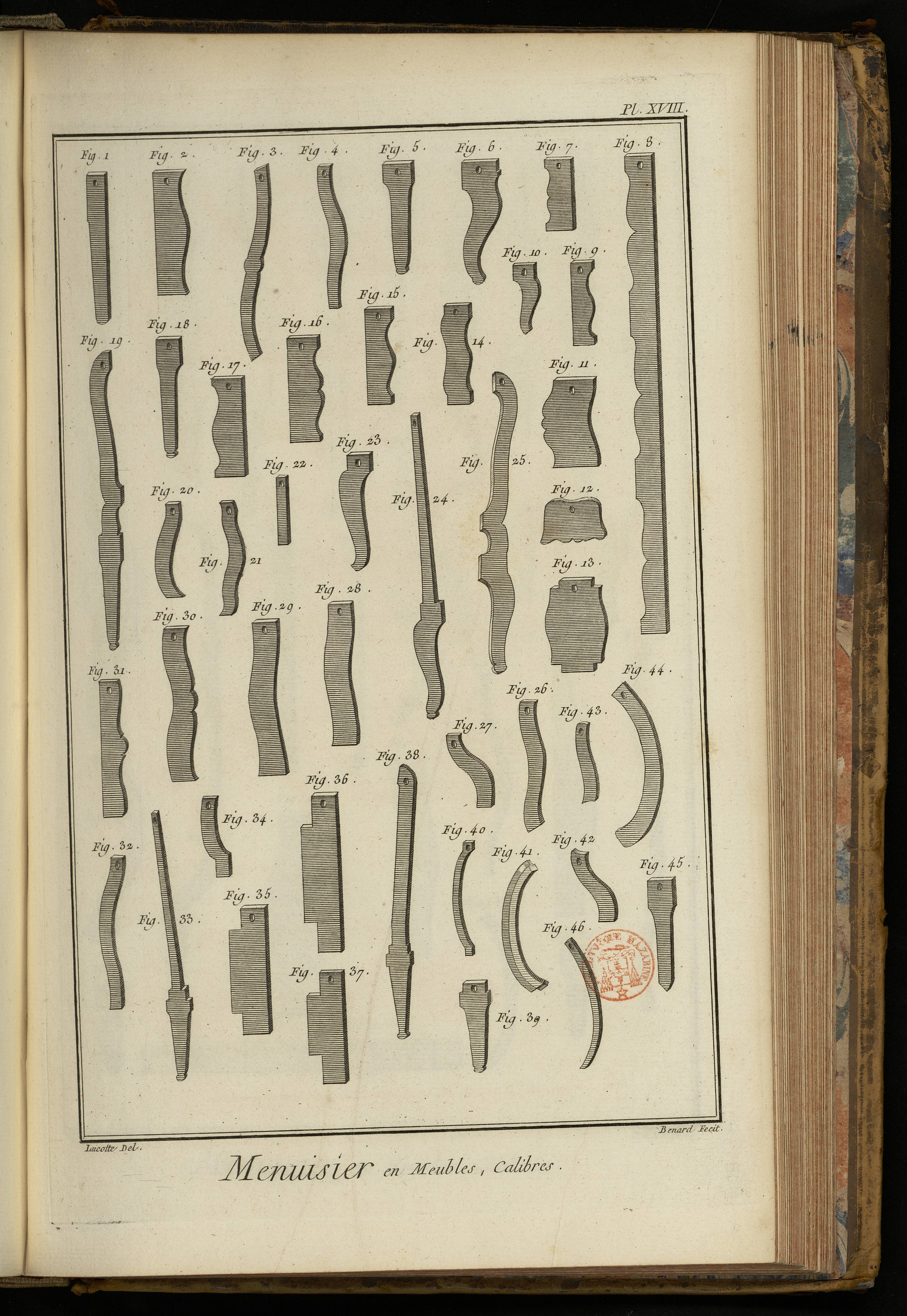

PLANCHE XVIII.
Calibres.
Fig. 1. Calibre d'un pié de tabouret.
2. D'une traverse de tabouret.
3. D'un pié de siege pliant.
4. D'une traverse de siege pliant.
5. D'un pié de milieu de banquette.
6. D'un pié-cornier de banquette.
7. D'une petite traverse de banquette.
8. D'une longue traverse de banquette.
9. D'une traverse de chanceliere.
10. D'un pié de chanceliere.
11. D'un des grands panneanx de chanceliere.
12. D'un des petits panneaux de chanceliere.
13. D'un fond de chanceliere.
14. 15. 16. 17. Calibres de différentes traverses de chaises.
18. D'un pié de devant de chaise.
19. D'un pié de derriere de chaise.
20. D'une traverse latérale de siege.
21. D'une traverse de devant de siege.
22. D'une traverse de derriere de siege.
23. D'un pié de devant de fauteuil à la reine.
24. D'un pié de derriere de fauteuil, vu de profil.
25. Du même pié vu de face.
26. D un accottoir de fauteuil.
27. D'une console d'accottoir.
28. 29. 30 31. De différentes traverses.
32. D'accottoir de bergere.
33. De pié de derriere de bergere.
34. De console d'accottoir.
35. 36. 37. De différentes traverses de la même bergere.
38. De pié de derriere de la bergere vue de face.
39. De pié de devant.
40. 41. De traverses de fauteuil à cabriolet.
42. 43. D'accottoirs.
44. De traverse de derriere.
45. De pié de devant.
46. De traverse de siege.

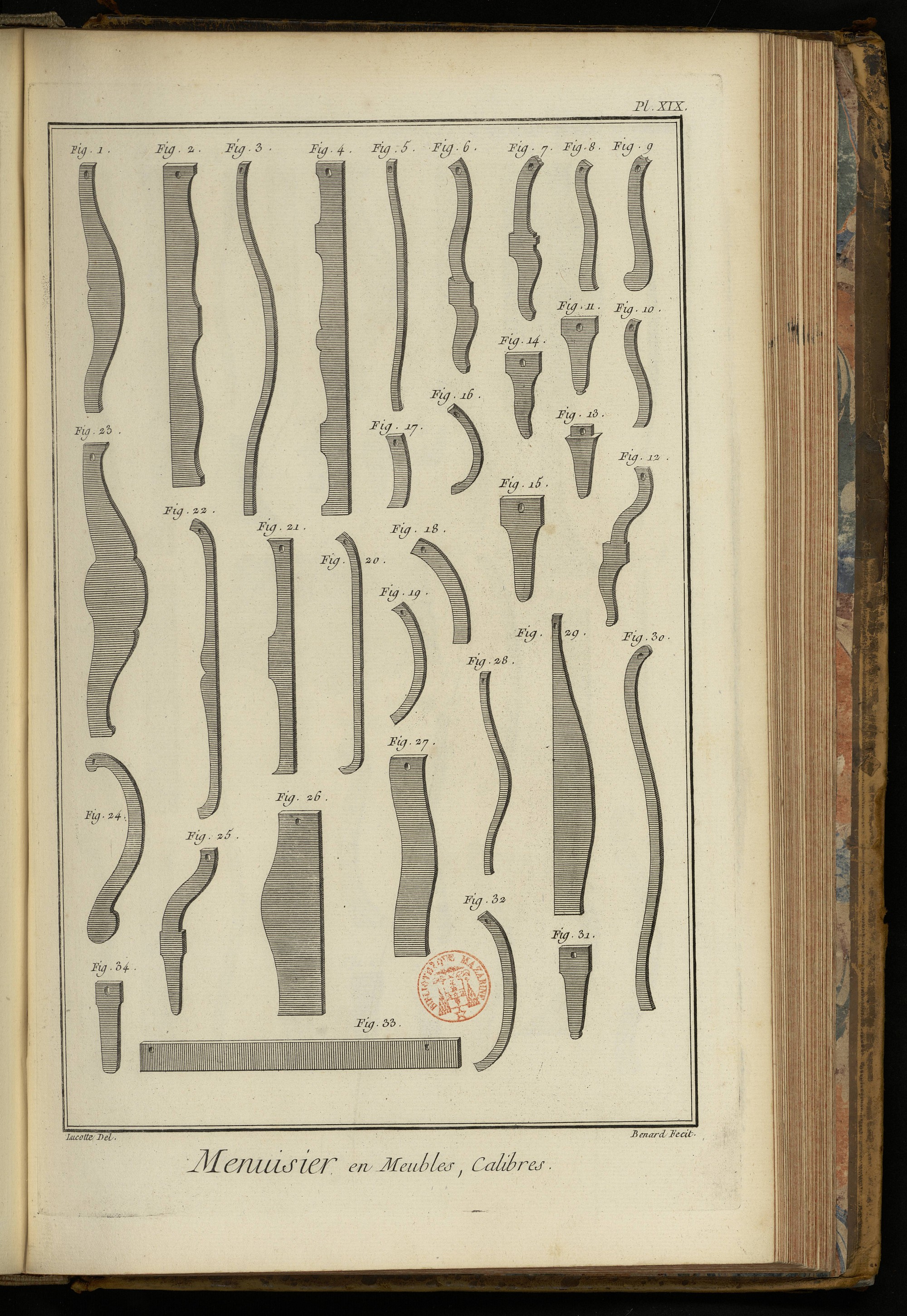

PLANCHE XIX.
Calibres des pieces d'un canapé.
Fig. 1. De la traverse de derriere.
2. De la traverse du derriere du siege.
3. 4. De la traverse du devant du siege.
5. Du plan de la traverse de derriere.
6. D'un des piés de derriere.
7. D'un des piés de devant.
8. 9. D'accottoirs.
10. De console d'accottoir.
11. Du pié de milieu.
Calibres des pieces du sofa.
12. Du pié de devant.
13. 14. 15. De piés de milieu & de derriere.
16. De traverse latérale.
17. D'entretoise.
18. 19. De traverses latérales.
20. 21. De traverses de derriere.
22. 23. De traverses de devant.
Calibres des pieces d'une duchesse.
24. D'accottoirs.
25. De pié de chevet.
26. De panneau du pié.
27. De traverse du pié.
28. De traverse du haut du pié.
29. De panneau latéral.
30. De traverse latérale du haut.
31. De pié de milieu.
32. De traverse latérale du chevet.
33. De traverse latérale du bois.
34. De pié de milieu.

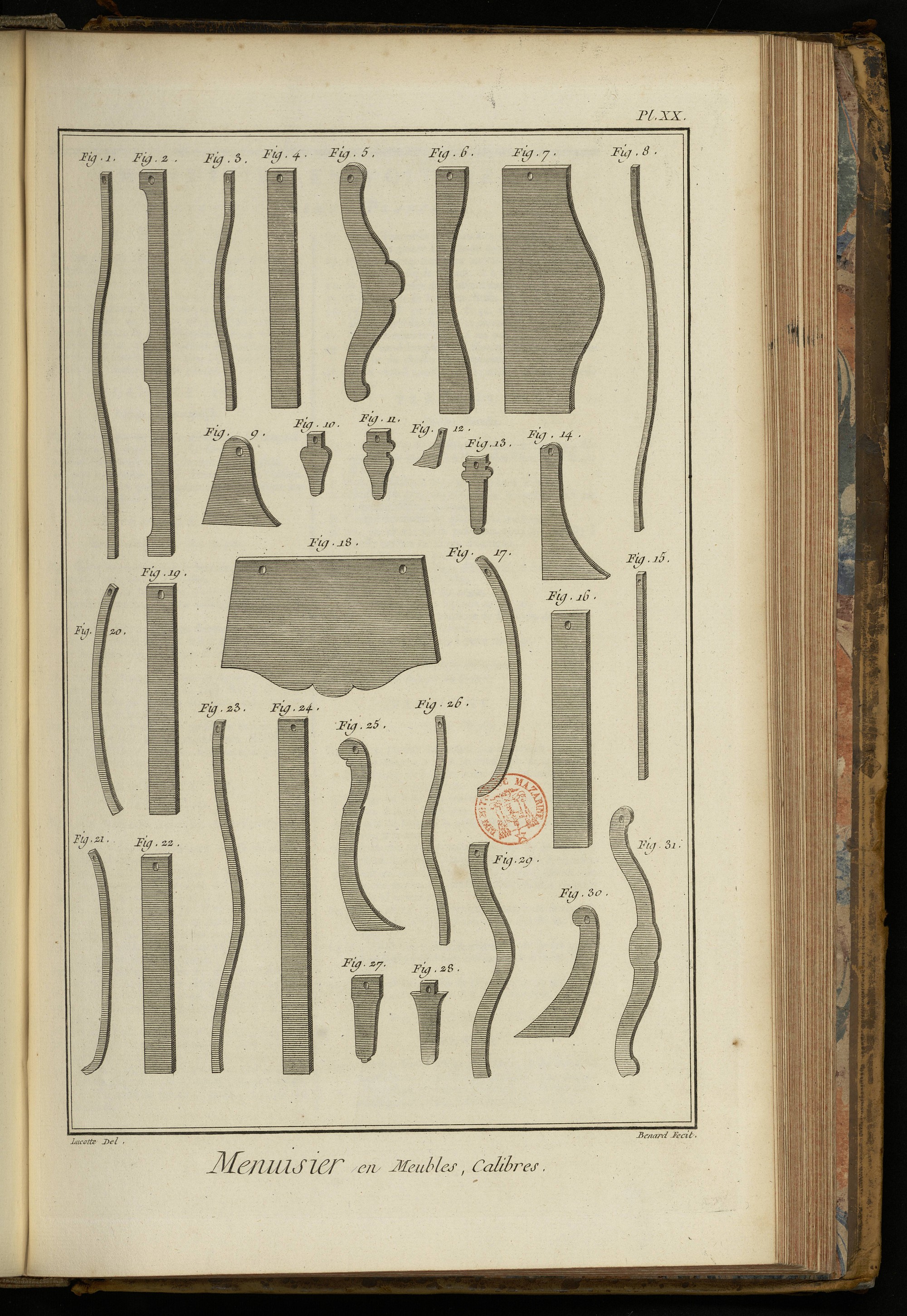

PLANCHE XX.
Calibres de la veilleuse.
1. 2. De la traverse latérale.
3. 4. De la traverse du pié.
5. De la traverse du chevet.
6. De la traverse du bas du chevet.
7. Du panneau du chevet.
8. De la traverse longue.
9. De l'oreillon du chevet.
10. 11. De piés.
12. D'oreillon du pié.
13. De pié.
Calibres des pieces du lit de repos.
14. D'oreillon du chevet.
15. 16. 17. De traverses.
18. De dossier de chevet.
19. 20. De traverses.
Calibres des pieces du lit à la polonnoise.
21. 22. De traverses du bois de lit.
23. 24. De traverses de long.
25. D'oreillon du chevet.
26. De traverse du pié.
27. 28. De piés.
29. De traverse du pié.
36. D'oreillon du pié.
31. De traverse de dossier du chevet.
