Planches:MENUISIER EN VOITURES (volume VII)
MENUISIER EN VOITURES,
Contenant trente Planches.

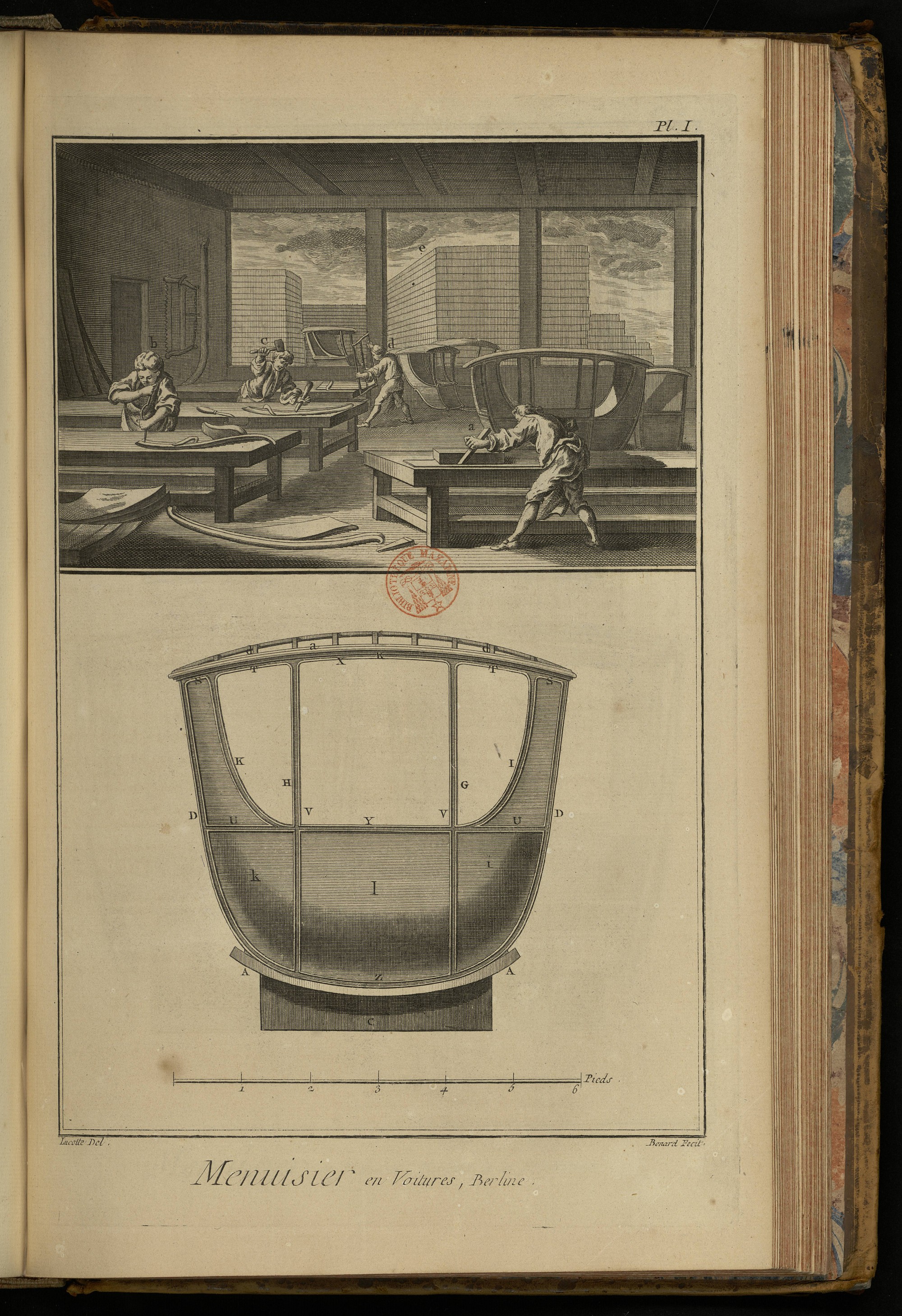

PLANCHE Iere.
LE haut de cette Planche représente un attelier de Menuisier en voitures, où sont plusieurs ouvriers occupés à différens ouvrages ; l'un en a, à corroyer le bois ; un autre en b, à percer des trous ; un autre en c, à ébaucher une courbe ; & un autre en d, à refendre une planche: le reste de l'attelier est garni de caisses de différenres voitures & de différentes formes. On voit au-delà de l'attelier, en e, le chantier de menuiserie.
Le bas de la Planche représente l'élévation latérale d'une berline, voiture à quatre places.

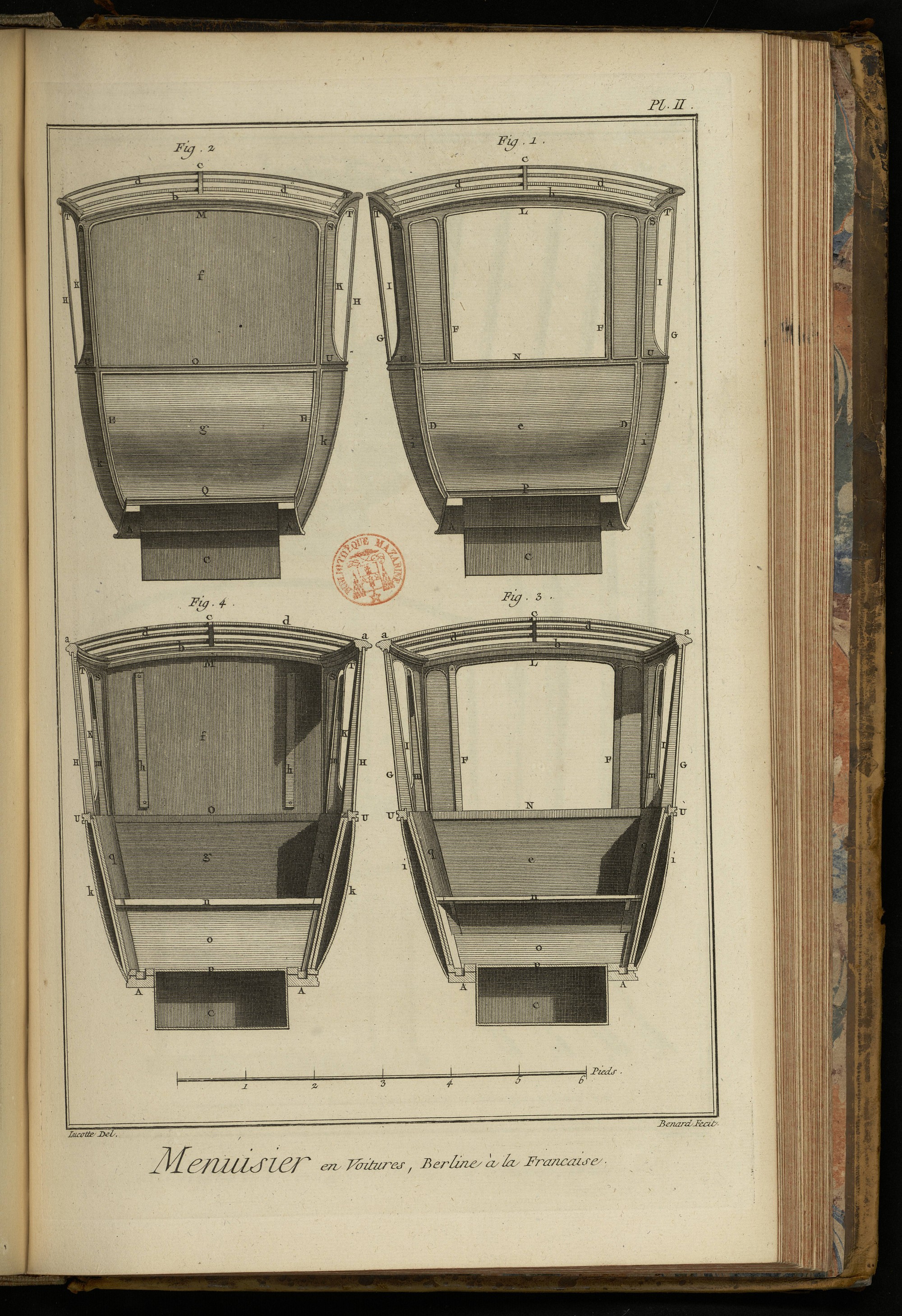

PLANCHE II.
Berline à la Françoise.
Fig. 1. Elévation par-devant d'une berline à la françoise.
2. Elévation par-derriere de la berline.
3. Coupe transversale vue du devant de la berline.
4. Coupe transversale vue du derriere de la berline. Voyez pour ces quatre figures les explications des voitures qui sont à la fin.

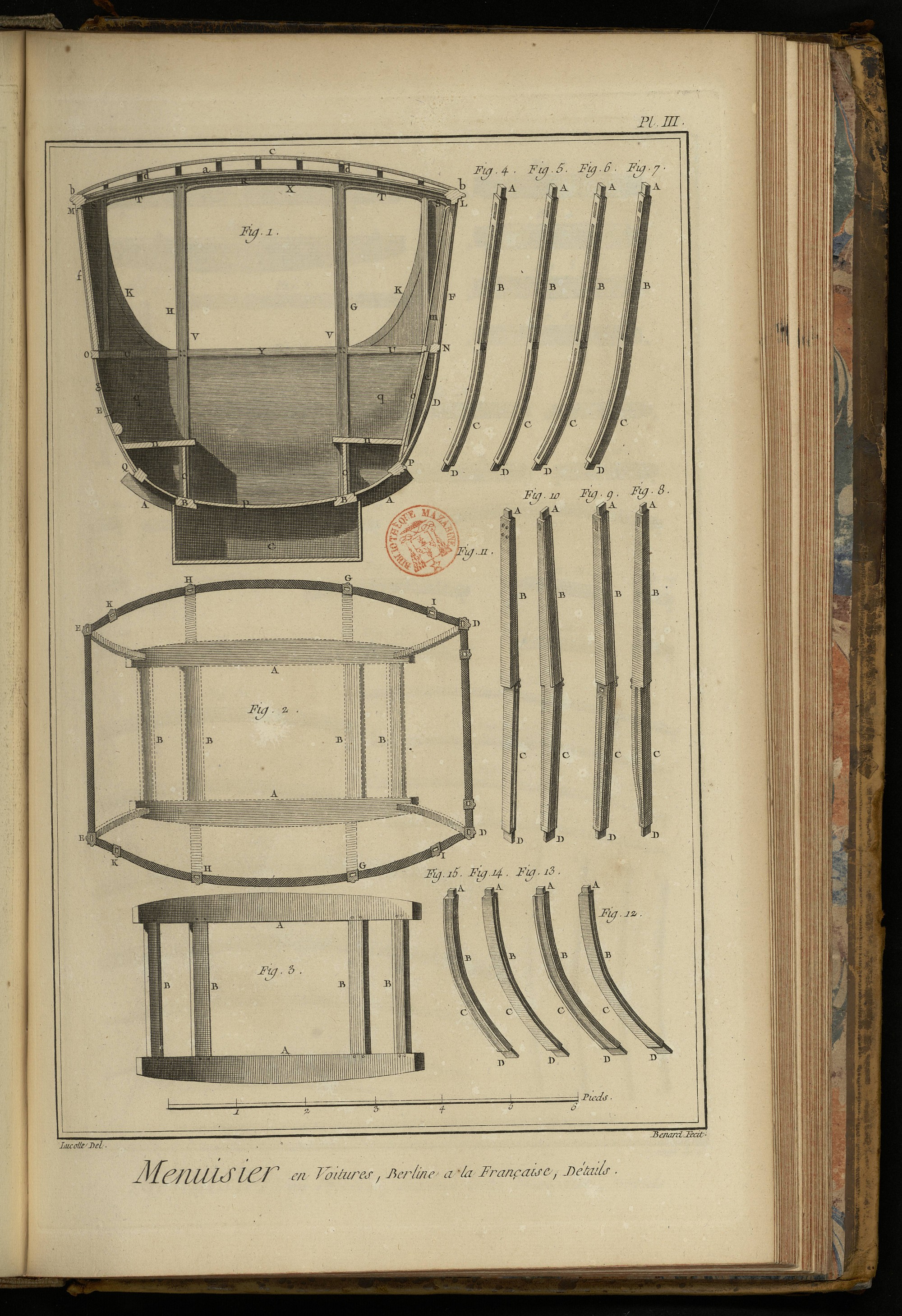

PLANCHE III.
Berline avec partie des détails.
Fig. 1. Coupe longitudinale de la berline.
2. Plan de l'impériale de la berline.
3. Plan du fond de la berline. Voyez pour ces trois figures les explications des voitures qui sont à la fin.
4. 5. 6. & 7. Piés corniers de devant & de derriere. A A & les tenons du haut. B B & les coulisses. C C & les rainures des panneaux. D D & les tenons du bas.
8. 9. 10. & 11. Montans latéraux de devant & de derriere. A A & les tenons du haut. B B & les coulisses. C C & les rainures des panneaux. D D & les tenons du bas.
12. 13. 14. & 15. Montans à crosse de devant & de derriere. A A & les tenons du haut. B B & les coulisses. C C & les rainures des panneaux à crosse. D D & les tenons du bas.

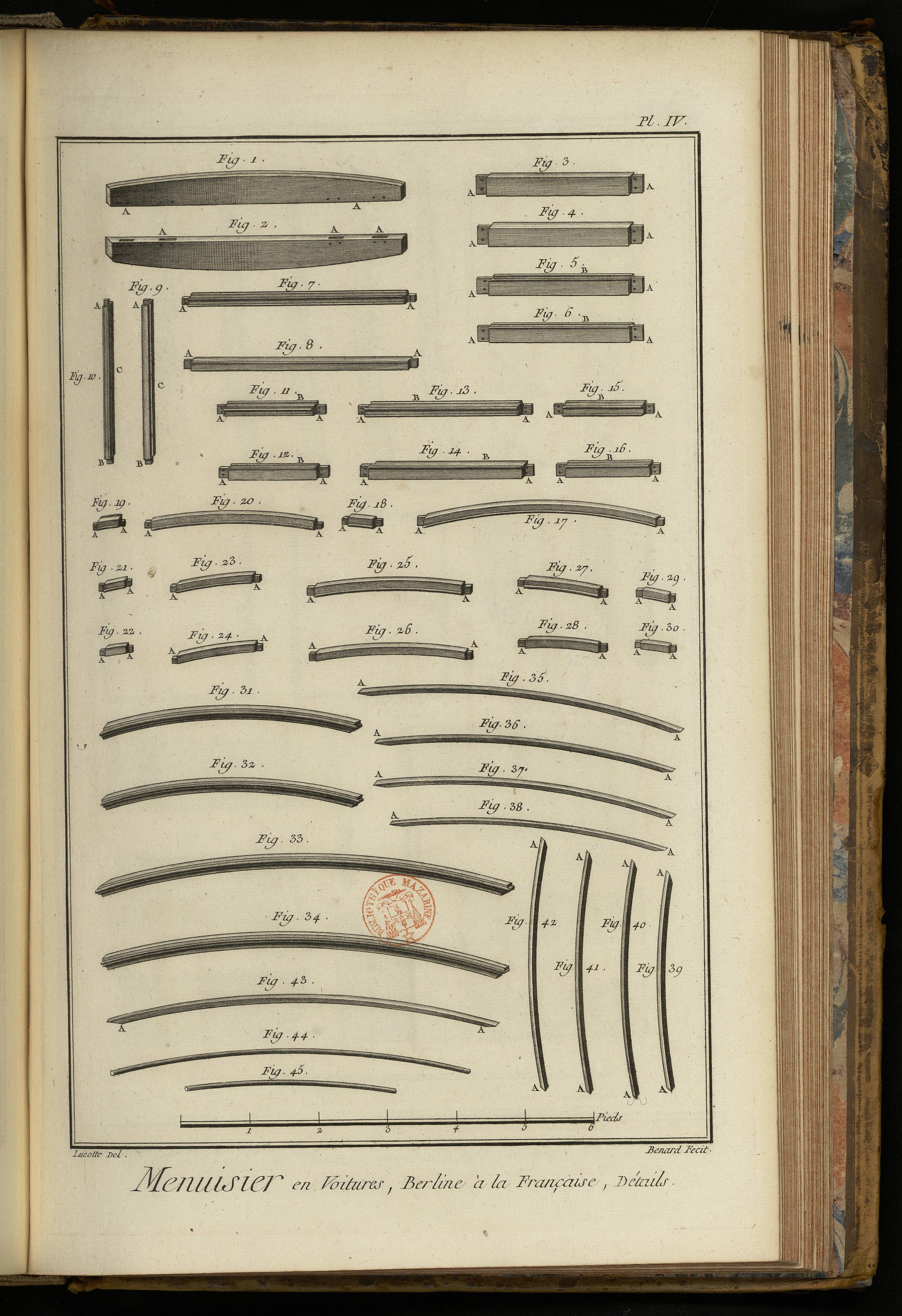

PLANCHE IV.
Berline. Détails.
Fig. 1. & 2. Brancards. A A & les mortoises des traverses.
3. 4. 5. & 6. Traverses de brancard. A A & les tenons. B B & les feuillures.
7. Traverse du milieu de derriere. A A les tenons.
8. Traverse du milieu de devant. A A les tenons.
9. & 10. Petits montans de devant. A A les tenons du haut. B B les tenons du bas. C C les feuillures.
11. & 12. Accottoir à crosse de derriere. A A & les tenons. B B les mortoises des montans à crosse.
13. & 14. Traverses de milieu des portes. A A les tenons. B B feuillures des glaces.
15. & 16. Accottoirs à crosse de devant. A A & les tenons. B B les mortoises des montans à crosse.
17. Traverse du haut de derriere. A A les tenons.
18. & 19. Petites traverses du haut de devant. A A les tenons.
20. Grande traverse du haut de devant. A A les tenons.
21. & 22. Petites traverses latérales du haut des panneaux à crosse de derriere. A A les tenons.
23. & 24. Traverses latérales à crosse du haut des panneaux de glaces à crosse de derriere. A A les tenons.
25. & 26. Traverses de milieu, latérales, du haut. A A les tenons.
27. & 28. Traverses latérales à crosse du haut des panneaux de glaces à crosse de devant. A A les tenons.
29. & 30. Petites traverses latérales du haut des panneaux à crosse de devant. A A les tenons.
31. & 32. Traverses du chassis d'impériale.
33. & 34. Pieces de long du chassis d'impériale.
35. 36. 37. 38. 39. 40. 41. & 42. Cerces transversales de l'impériale. A A & les pattes.
43. Cerce longitudinale. A A les pattes.
44. Demi-rond longitudinal servant de bordure à l'in-térieur du chassis de l'impériale.
45. Demi-rond transversal du même chassis d'impériale.

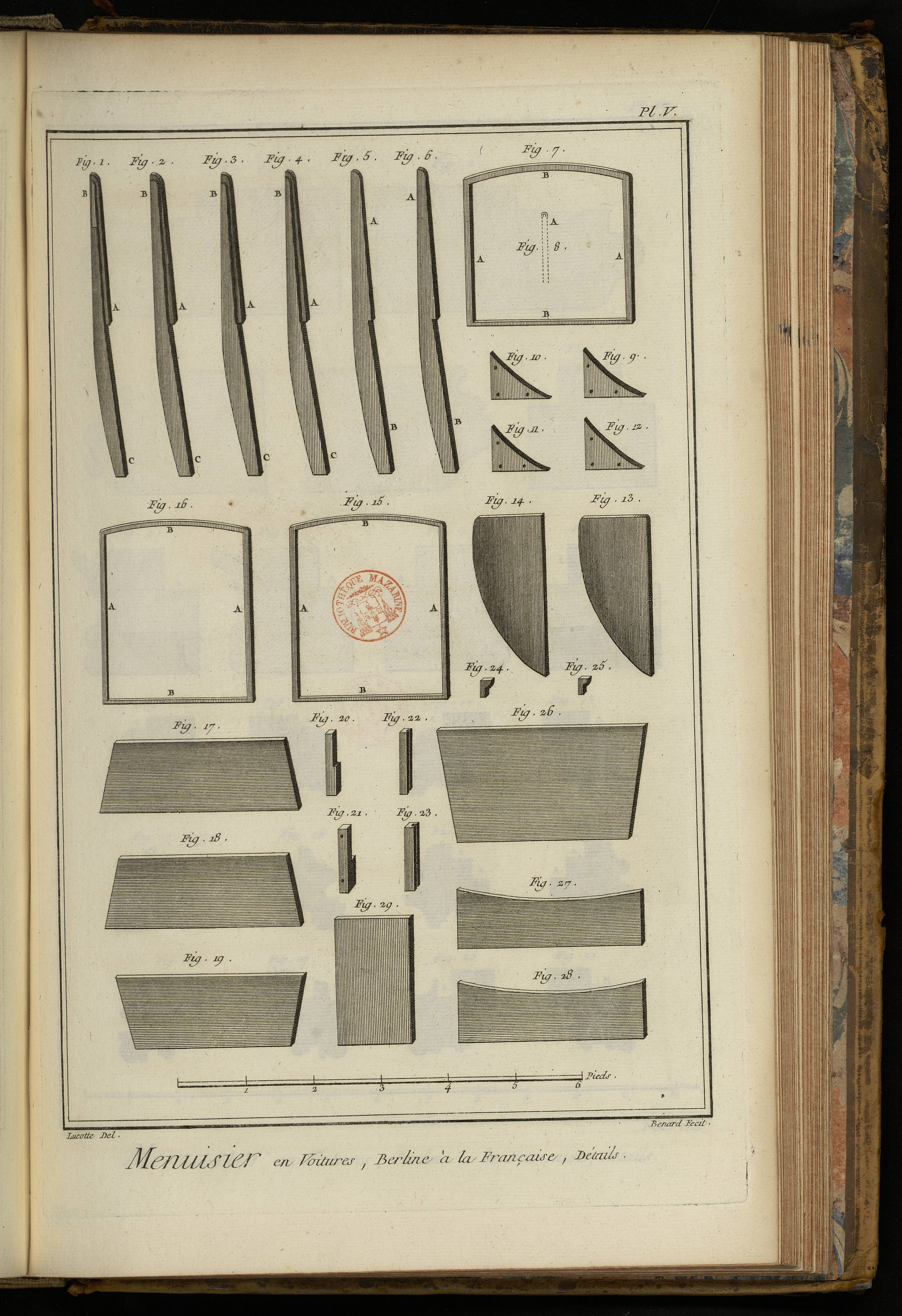

PLANCHE V.
Berline. Détails.
Fig. 1. 2. 3. & 4. Coulisseaux à feuillures servant à démonter les glaces. A A & les feuillures. B le haut. C le bas.
5. & 6. Coulisseaux simples. A le haut B le bas.
7. Chassis de glace du devant de la berline. A A les montans. B B les traverses.
8. Coupe du chassis de glace. A la feuillure.
9. 10. 11. & 12. Petits panneaux pour les coulisses à crosse arrêtés de clous d'épingles.
13. & 14. Panneaux latéraux.
15. & 16. Chassis de glace des portes. A A & les montans. B B & les traverses.
17. & 18. Couvercles des siéges.
19. Planche servant de support aux siéges.
20. & 21. Tasseaux à feuillure de supports de siége.
22. & 23. Tasseaux à rainure.
24. & 25. Petits supports à patte du siége.
26. Planche du dossier.
27. & 28. Planches latérales de la cave.
29. Planche de devant de la cave.

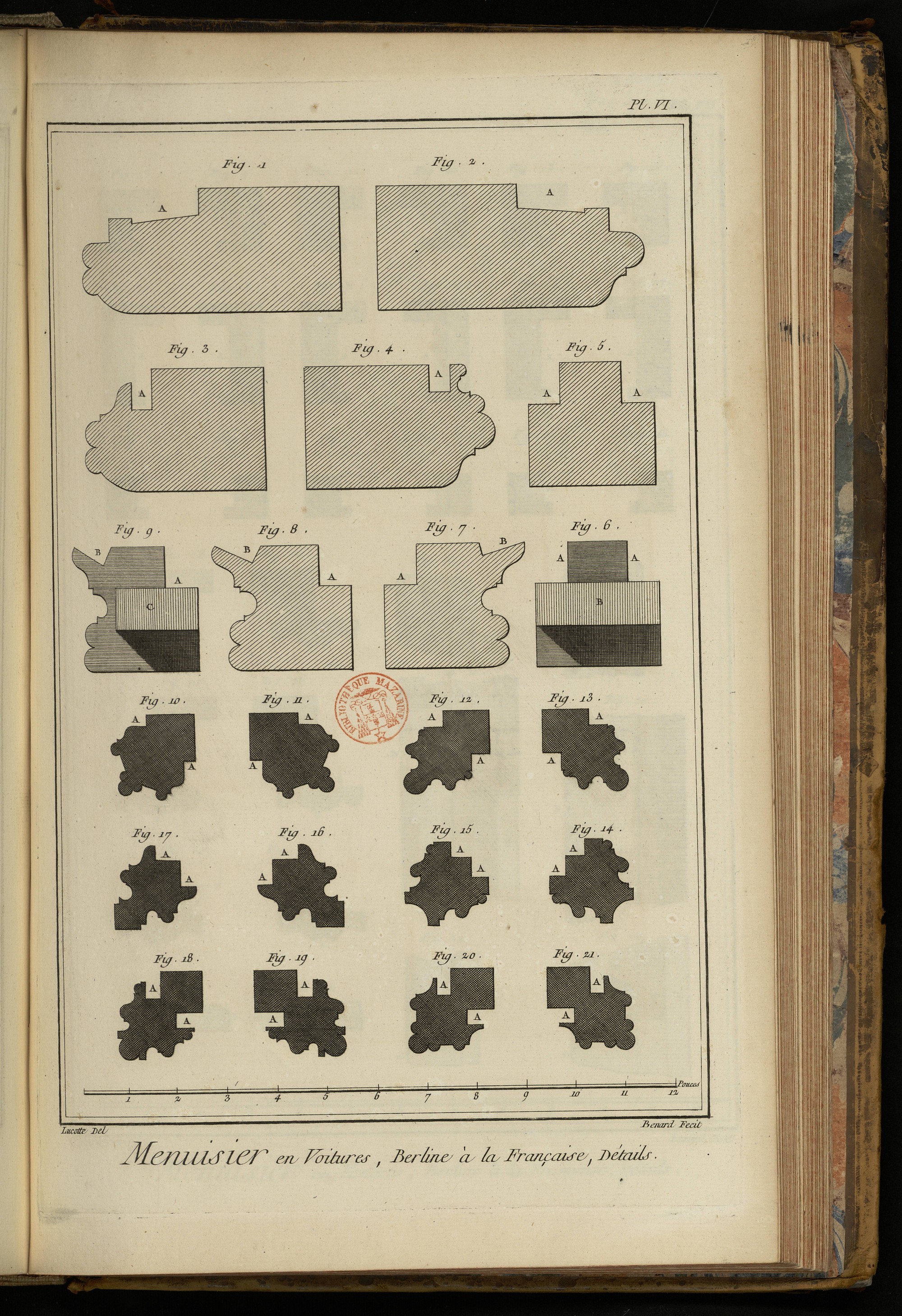

PLANCHE VI.
Berline. Profils.
Fig. 1. & 2. Profils du milieu des brancards de différentes montures. A A les feuillures de la porte.
3. & 4. Profils de l'un des bouts des brancards. A A les rainures des panneaux.
5. Coupe de l'une des traverses de milieu des brancards. A A les feuillures.
6. Profils du bout de la même traverse. A A les feuillures. B le tenon.
7. & 8. Profils des traverses de devant & de derriere. A A les feuillures. B B les feuillures des panneaux.
9. Profil de l'une des deux traverses précédentes vue par son tenon. A la feuillure. B la feuillure du panneau. C le tenon.
10. 11. 12. & 13. Profils de piés-corniers de devant & de derriere à feuillure extérieure. A A & les feuillures.
14. 15. 16. & 17. Profils de piés-corniers de devant & de derriere à feuillure intérieure. A A & les feuillures.
18. 19. 20. & 21. Profils de piés-corniers de devant & de derriere à rainure. A A & les rainures.

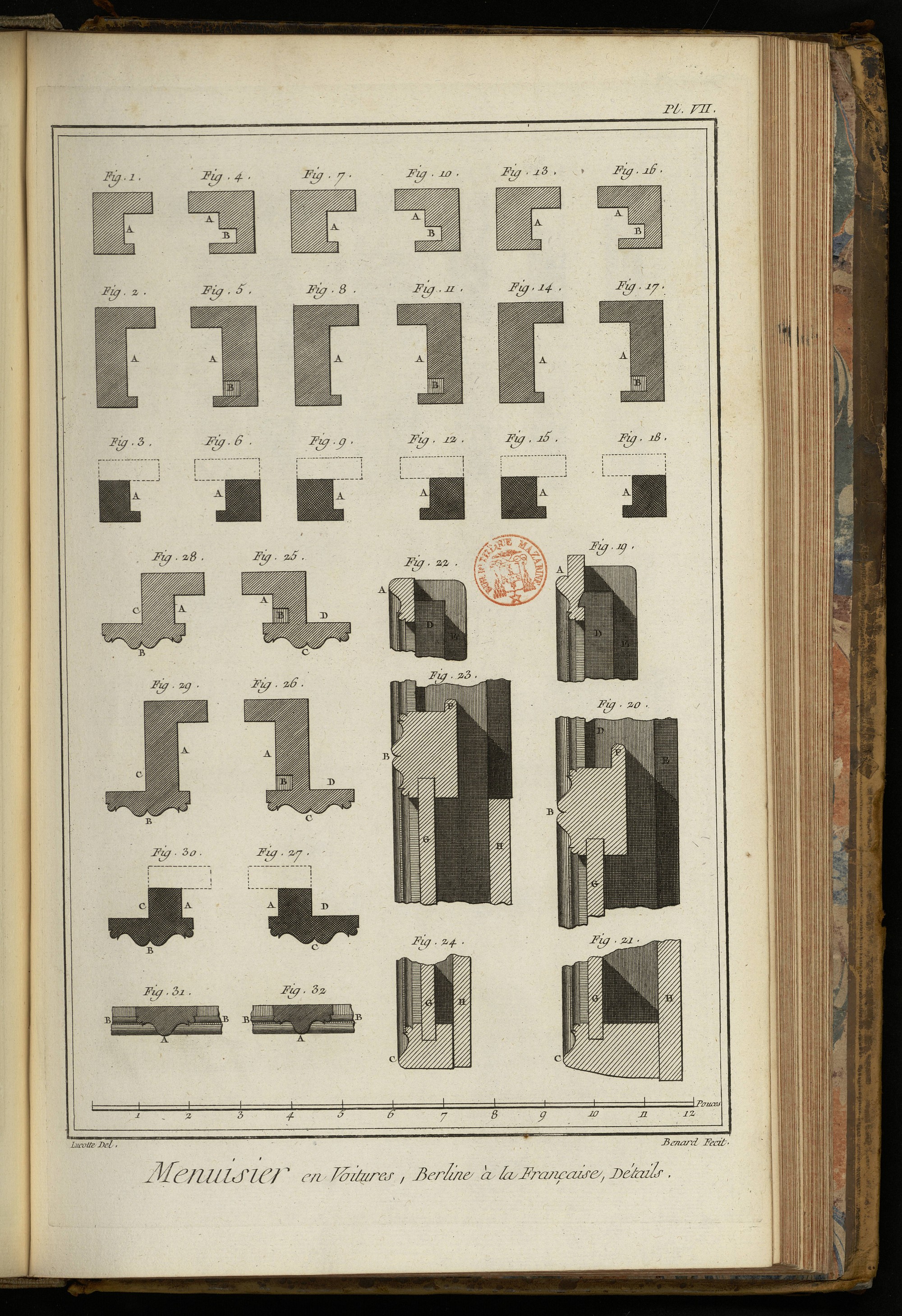

PLANCHE VII.
Berline. Profils.
Fig. 1. 2. & 3. Plans du haut, du milieu, & du bas d'un coulisseau de devant à rainure simple. A la rainure.
4. 5. & 6. Plans du haut, du milieu, & du bas d'un coulisseau de devant à rainure double. A la rainure simple. B la rainure double servant à démonter le chassis de glace.
7. 8. & 9. Plans du haut, du milieu, & du bas d'un coulisseau de montant à rainure simple. A la rainure.
10. 11. & 12. Plans du haut, du milieu, & du bas d'un coulisseau de montant à rainure double. A la premiere rainure simple. B la rainure double.
13. 14. & 15. Plans du haut, du milieu, & du bas d'un des coulisseaux de crosse à rainure simple. A la rainure.
16. 17. & 18. Plans du haut, du milieu, & du bas d'un coulisseau de crosse à rainure double. A la premiere rainure. B la seconde.
19. 20. & 2. 1. Coupes du haut, du milieu, & du bas d'un coulisseau. A la traverse à moulure du haut. B la traverse à moulure du milieu. C partie du brancard. D la rainure. E la languette du coulisseau. F la languette de la traverse du milieu. G partie du panneau. H le panneau de fermeture.
22. 23. & 24. Coupes du haut, du milieu, & du bas d'un battant de porte. A la traverse du haut. B la traverse du milieu. C la traverse du bas. D la rainure. E la languette du coulisseau. F la languette de la traverse du milieu. G la partie du panneau. H le panneau de fermeture.
25. 26. & 27. Plans du haut, du milieu, & du bas d'un battant de porte à rainure double. A la rainure simple. B la rainure double. C la moulure. D la feuillure du battant.
28. 29. & 30. Plans du haut, du milieu, & du bas d'un battant de porte à rainure simple. A la rainure simple. B la moulure. C la feuillure du battant.
31. & 32. Plans des petits montans de devant. A A les moulures. B B & partie de la traverse du bas.

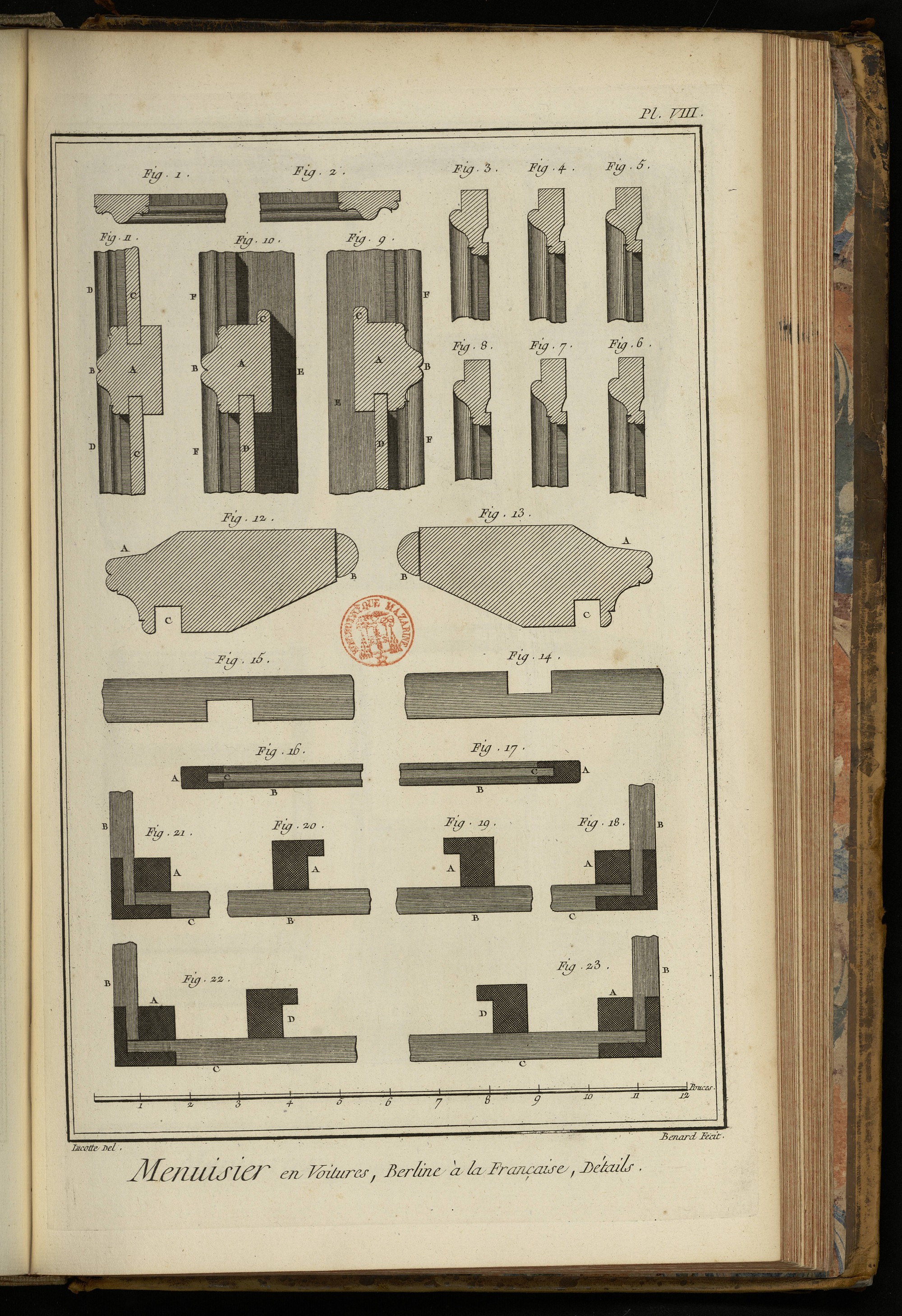

PLANCHE VIII.
Berline. Profils.
Fig. 1. & 2. Profils des montans à crosse de derriere & de devant.
3. Profil de la traverse de devant du haut.
4. Profil de la traverse de derriere du haut.
5. 6. 7. & 8. Profils des traverses à crosse du haut.
9. Profil de la traverse à crosse du milieu A la traverse. B la moulure. C la languette. D la partie du coulisseau. F la partie du montant.
10. Profil de la traverse de devant, du milieu. A la traverse. B la moulure. C la languette. D la partie du panneau. E la partie du coulisseau. F la partie du montant.
11. Profil de la traverse de derriere du milieu. A la traverse. B la moulure. C C les parties des panneaux. D D les parties de montans.
12. & 13. Coupes du chassis d'impériale. A le dessus. B le demi-rond servant de bordure. C la rainure des traverses du haut.
14. & 15. Ajustemens des cerces d'impériale moitié par moitié.
16. & 17. Plans d'un chassis de glace. A A les montans. B B la traverse. C C les rainures.
18. Plan du haut d'un pié-cornier de devant, tel qu'il s'entaille dans le chassis d'impériale. A le pié-cornier. B partie de la traverse du devant. C partie de la traverse latérale.
19. Plan du haut du coulisseau du montant de devant. A le coulisseau. B la partie de la traverse latérale.
20. Plan du haut du coulisseau du montant de derriere. A le coulisseau. B partie de la traverse latérale.
21. Plan du haut d'un pié-cornier de derriere tel qu'il s'entaille dans le chassis d'impériale. A le pié-cornier. B partie de la traverse de derriere. C partie de la traverse latérale.
22. & 23. Plans des deux piés-corniers de devant joints aux coulisseaux des petits montans de devant, tels qu'ils s'entaillent dans l'épaisseur du chassis d'impériale. A A le pié-cornier. B B les parties des traverses latérales. C C partie de la traverse de devant. D D les coulisseaux des petits montans de devant.

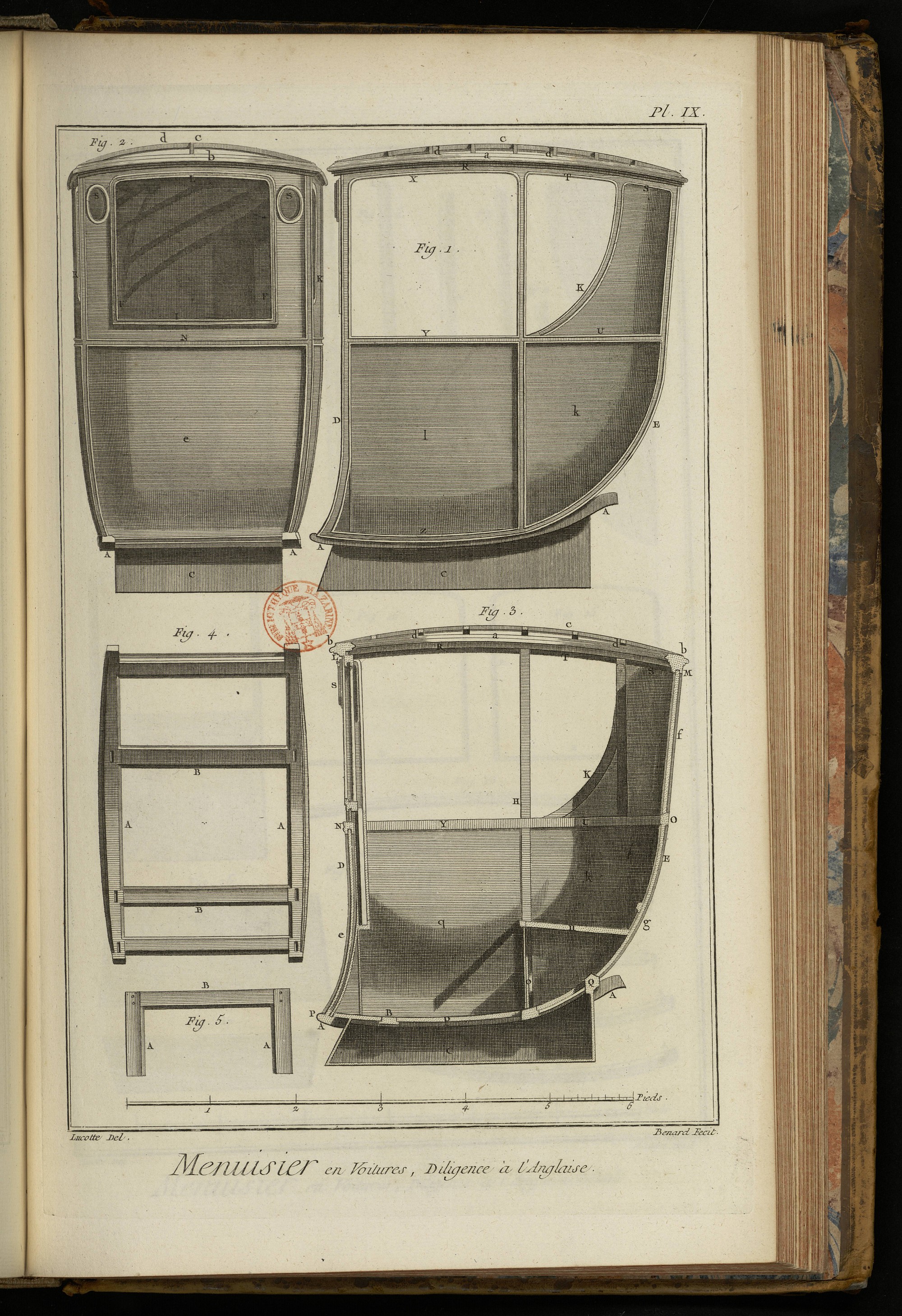

PLANCHE IX.
Diligence à l'Angloise.
Fig. 1. Elévation latérale d'une diligence angloise.
2. Elévation en face de la même diligence.
3. Coupe de la diligence.
4. Plan de la diligence.
On peut voir pour ces quatre figures les explications des voitures qui sont à la fin.
5. Chassis du siége. A A les supports. B la traverse.

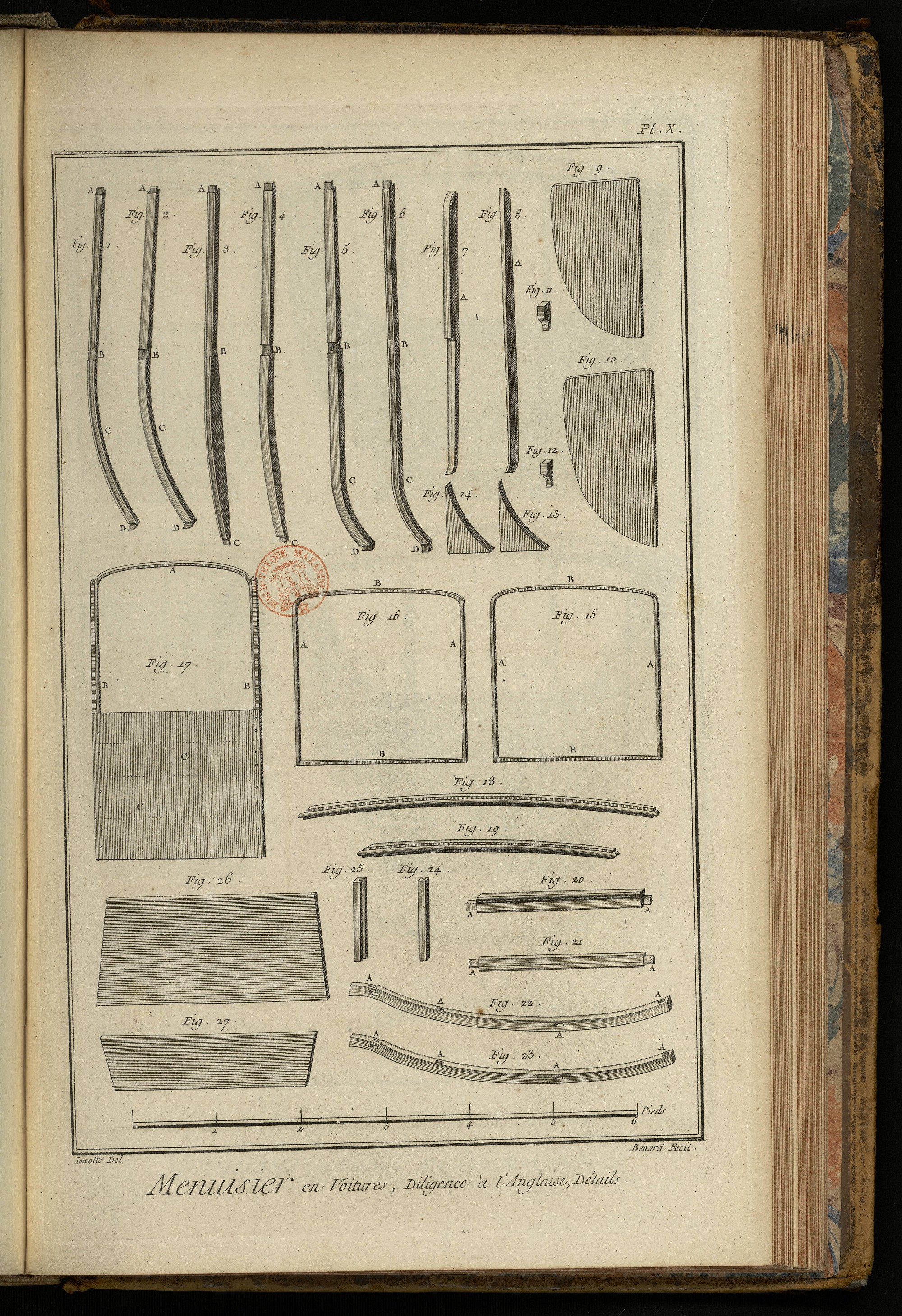

PLANCHE X.
Diligence à l'Angloise. Détails.
Fig. 1. & 2. Piés-corniers de derriere. A A les tenons du haut. B B les mortoises du milieu. C C les courbures. D D les tenons qui doivent entrer dans les brancards.
3. & 4. Montans garnis de leurs coulisseaux. A A les tenons du haut. B B les mortoises du milieu. C C les tenons du bas.
5. & 6. Piés-corniers de devant. A A les tenons du haut. B B les mortoises du milieu. C C les courbures. D D les tenons du bas.
7. & 8. Deux coulisseaux à rainures simples & doubles. A A les rainures.
9. & 10. Panneaux de côté de derriere.
11. & 12. Tasseaux à patte du siége.
13. & 14. Petits panneaux des coulisses à crosse.
15. & 16. Chassis de glaces. A A & les montans. B B & les traverses.
17. Porte vue par-dedans. A la traverse du haut. B B les montans. C C les panneaux de clôture.
18. Piece de long du chassis d'impériale.
19. Traverse du chassis d'impériale.
20. & 21. Traverses de brancards. A A & les tenons.
22. & 23. Brancards. A A & les mortoises.
24. & 25. Coulisseaux à rainure des siéges.
26. Planche du siége.
27. Planche servant de support au siége.

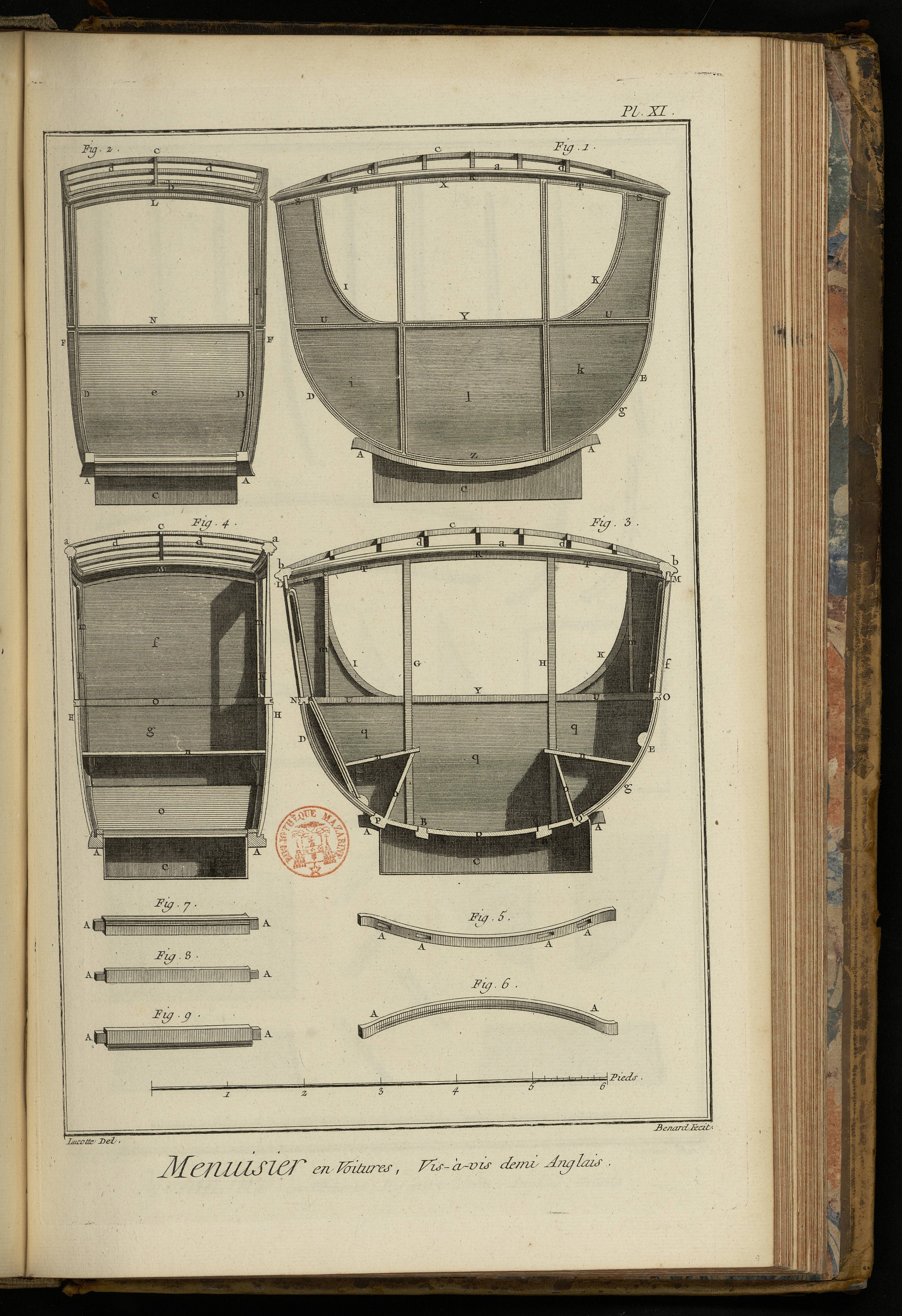

PLANCHE XI.
Vis-à-vis demi-Anglois.
Fig 1. Elévation latérale d'un vis-à-vis demi-anglois.
2. Elévation en face du même vis-à-vis.
3. Coupe longitudinale du vis-à vis.
4. Coupe transversale du vis-à-vis.
Voyez pour ces quatre figures les explications des voitures qui sont à la fin.
5. & 6. Brancards du vis-à-vis. A A & les mortoises.
7. 8. & 9. Traverses des brancards. A A & les tenons.

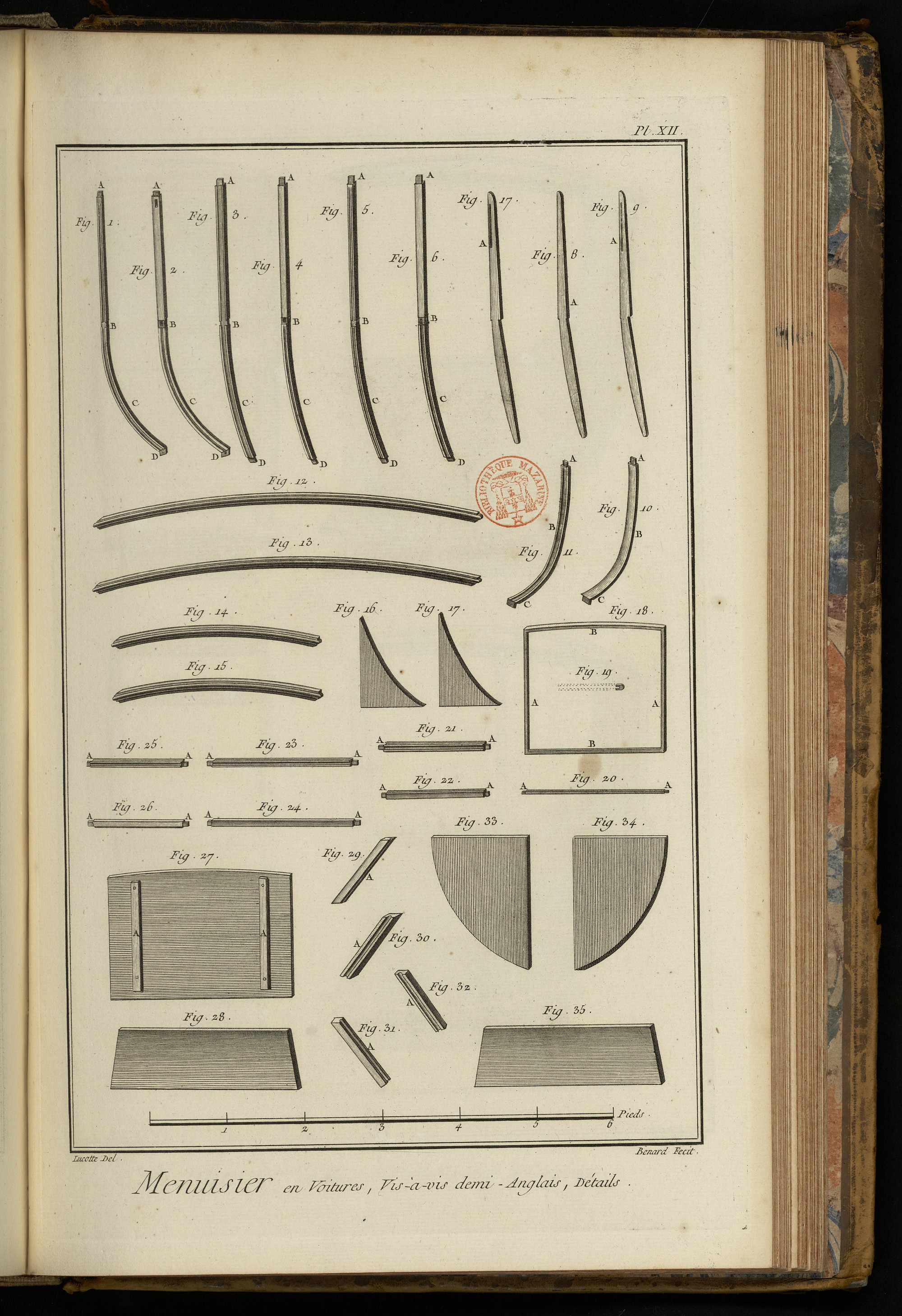

PLANCHE XII.
Vis-à-vis. Détails.
Fig. 1. 2. Piés-corniers. A A les tenons du haut. B B les mortoises du milieu. C C les courbures. D D les tenons du bas.
3. 4. 5. & 6. Montans latéraux. A A & les tenons du haut. B B les mortoises du milieu. C C les courbures. D D les tenons du bas.
7. 8. 9. Coulisseaux à rainures simples & doubles. A A les rainures.
10. 11. Montans à crosse. A A les tenons du haut. B B les rainures. C C les tenons du bas.
12. 13. Pieces de long d'un chassis d'impériale.
14. 15. Traverses de chassis d'impériale.
16. 17. Petits panneaux des coulisses à crosse.
18. Chassis de glace. A A les montans. B B les traverses.
19. Plan d'un des montans du chassis.
20. Traverses du chassis précédent. A A les tenons.
21. 22. Accottoirs à crosse de devant. A A & les tenons.
23. 24. Traverses du milieu des portes. A A & les tenons.
25. 26. Accottoirs à crosse de derriere. A A & les tenons.
27. Dossier. A A les barres.
28. Planche du siége de devant.
29. 30. 31. 32. Tasseau à coulisse du devant & du der-riere, servant de supports aux siéges. A A & les rainures.
33. 34. Panneaux latéraux.
35. Planche du siége de derriere.

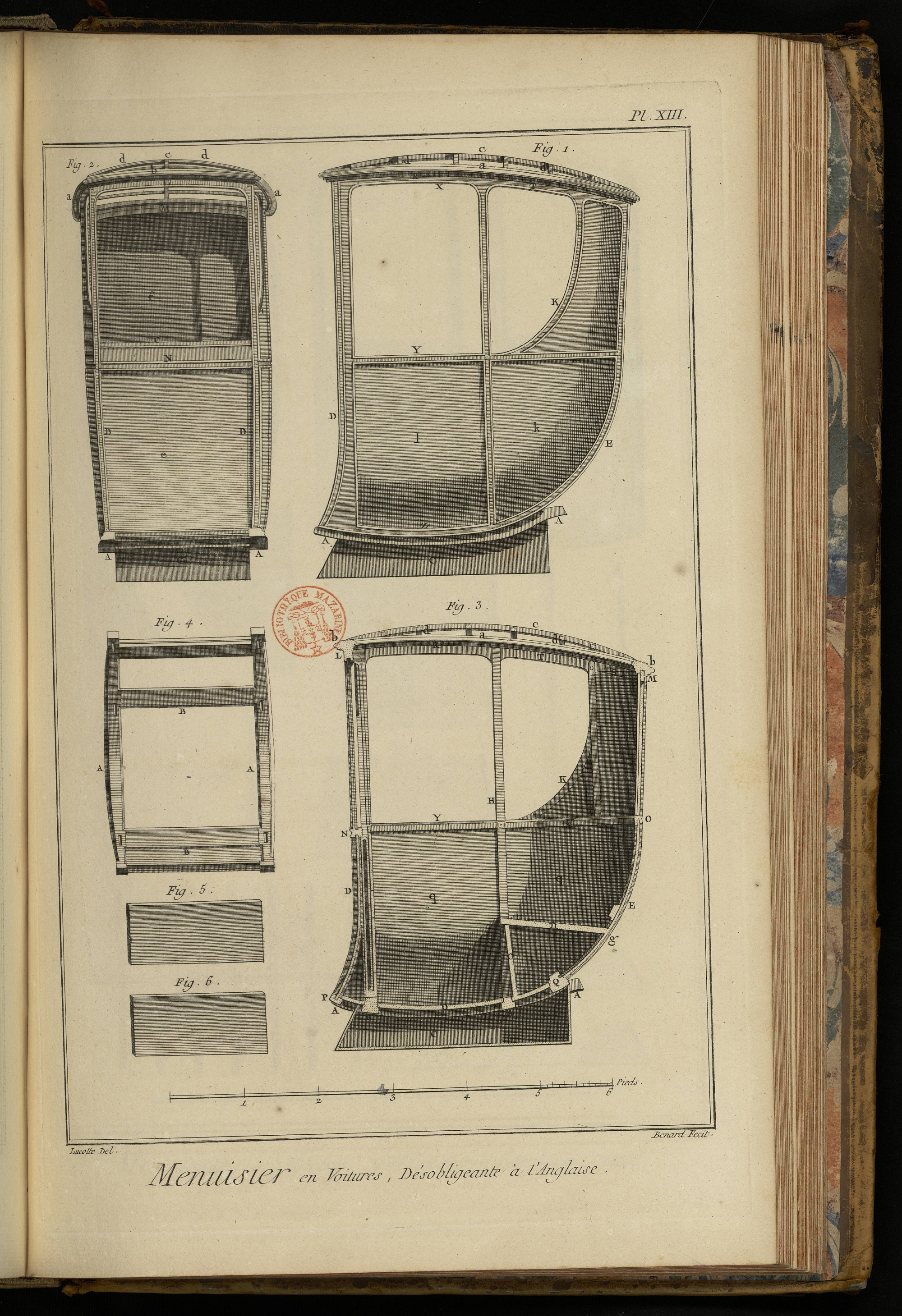

PLANCHE XIII.
Désobligeante à l'Angloise.
Fig. 1. Elévation latérale d'une désobligeante à l'angloise.
2. Elévation en face de la même désobligeante.
3. Coupe longitudinale de la désobligeante.
4. Plan de la désobligeante.
Voyez pour ces quatre figures les explications des voitures à la fin.
5. 6. Couvercle de la cave.

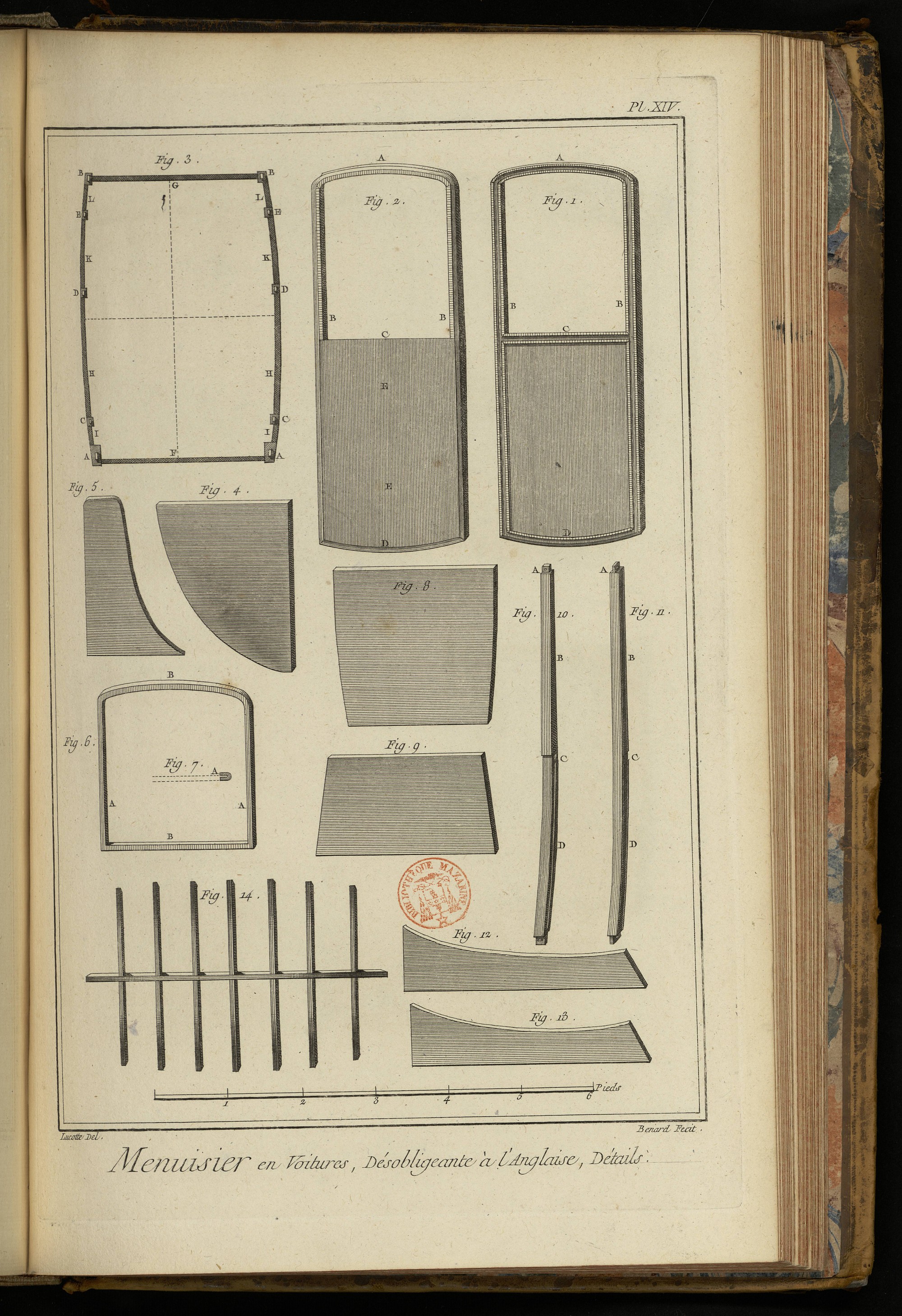

PLANCHE XIV.
Désobligeante à l'Angloise. Détails.
Fig. 1. 2. Elévation perspective des portes. A A les traverses du haut. B B & les battans. C C les traverses du milieu. D D les traverses du bas. E E les panneaux de clôture.
3. Plan du haut de la désobligeante à la hauteur de l'impériale. A A les piés-corniers de devant. B B les piés-corniers de derriere. C C les montans de devant. D D les montans de derriere. E E les montans à crosse. F la traverse du devant. G la traverse de derriere. H H les traverses au-dessus des portes. I I les traverses au-dessus des petits panneaux de devant. K K les traverses au-dessus des glaces à crosse. L L les traverses du dessus des panneaux à crosse.
4. Panneau latéral.
5. Panneau à crosse.
6. Chassis de glace du devant. A A les montans. B B les traverses.
7. Plan de l'une des coulisses. A la rainure pour la glace.
8. Panneau de devant.
9. Planche du siége.
10. 11. Montans des portes. A A les tenons du haut. B B les rainures du haut. C C les mortoises de milieu. D D les rainures du bas.
12. 13. Panneaux latéraux de la cave.
14. Cerces de l'impériale assemblés.

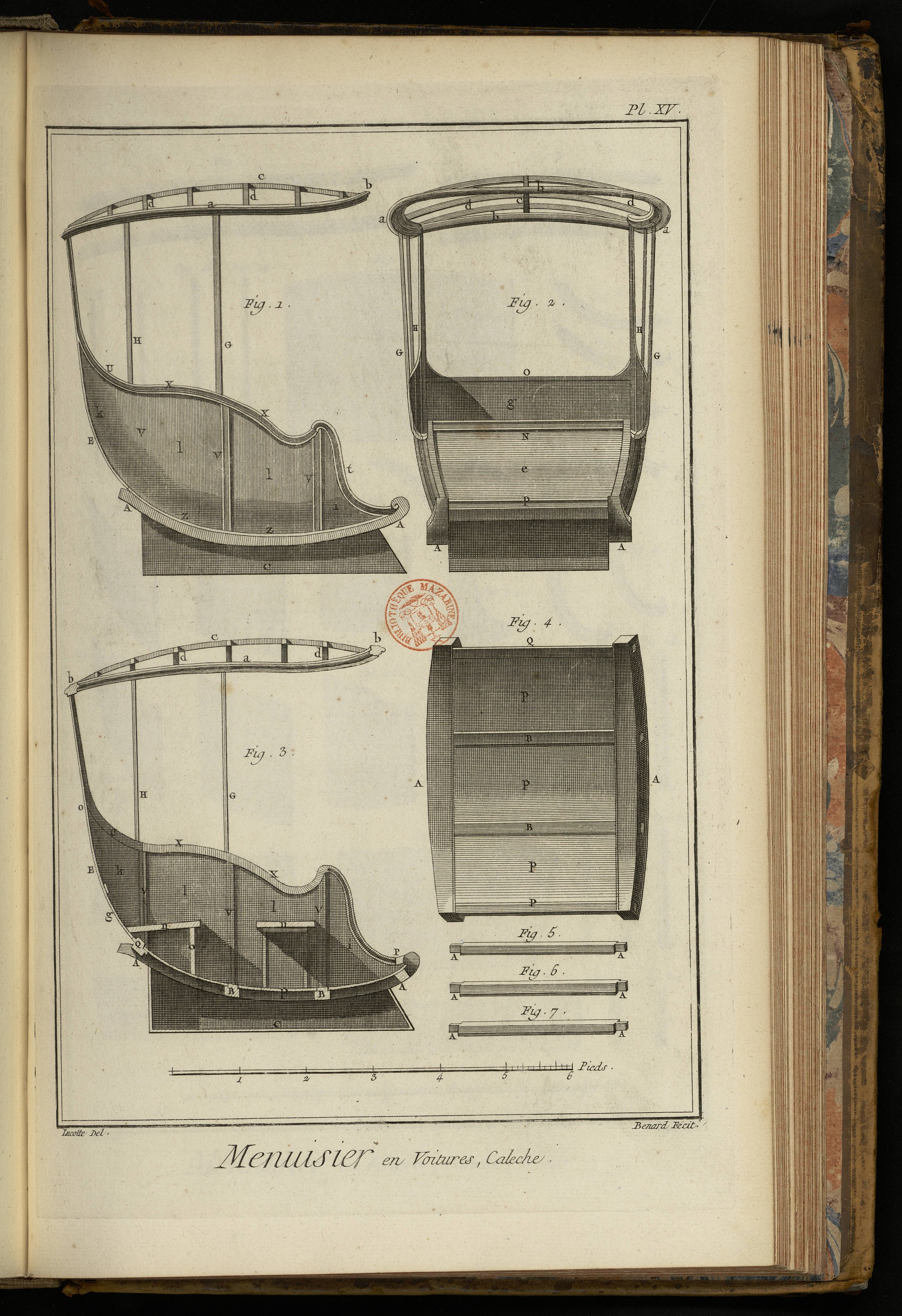

PLANCHE XV.
Caleche.
Fig. 1. Elévation latérale d'une caleche.
2. Elévation en face de la caleche.
3. Coupe longitudinale de la caleche.
4. Plan de la caleche.
Voyez pour ces quatre figures les explications des pieces des voitures à la fin.
5. 6. 7. Traverses du brancard. A A & les tenons.

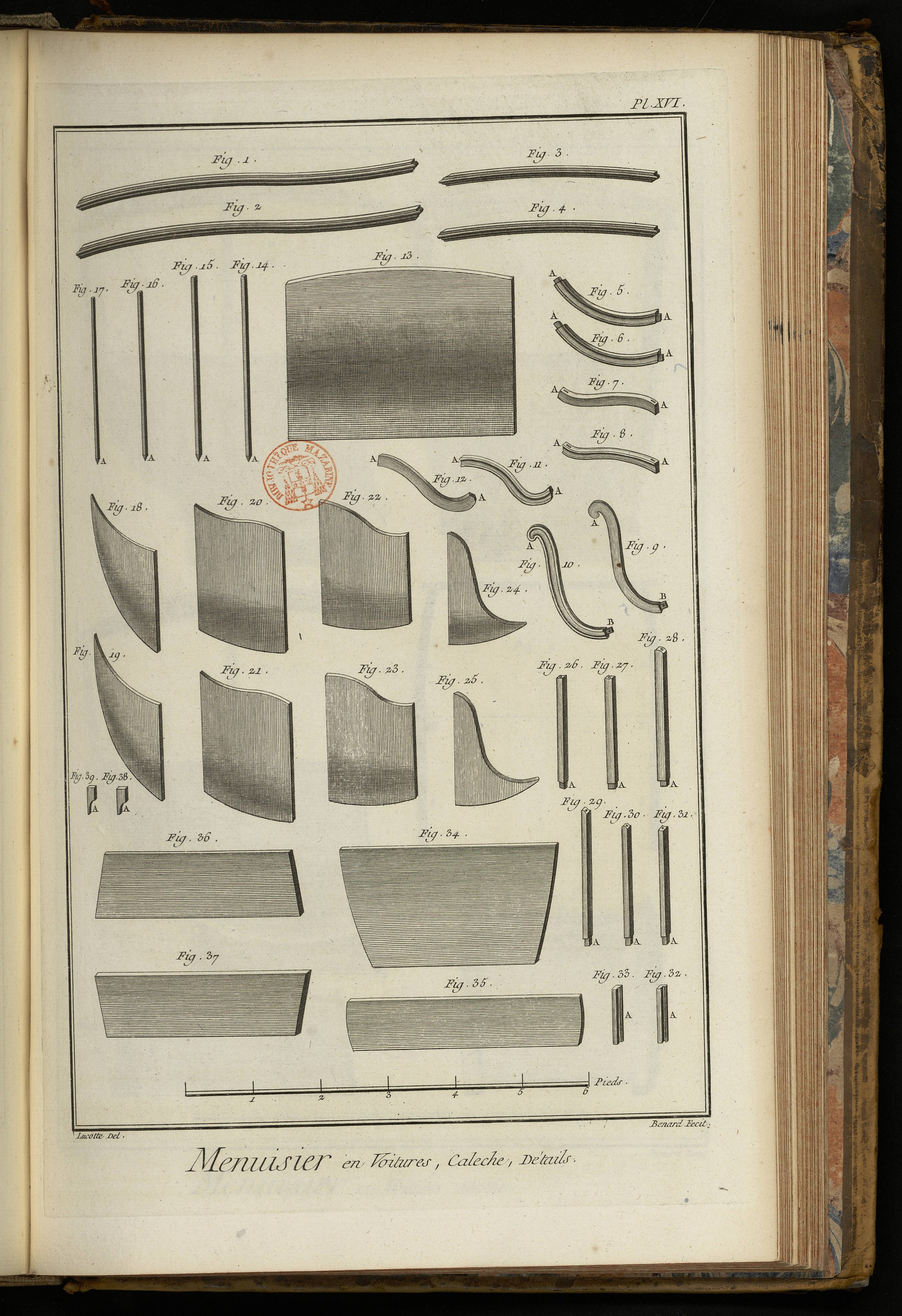

PLANCHE XVI.
Caleche. Détails.
Fig. 1. 2. Pieces de long du chassis d'impériale.
3. 4. Traverse du chassis d'impériale.
5. 6. Courbes à crosse ou accottoirs de derriere de la caleche. A A & les tenons.
7. 8. Courbes servant de traverses du haut, ou portes de derriere de la caleche. A A & les mortoises.
9. 10. Courbes à consoles du devant. A A les volutes. B B les tenons.
11. 12. Courbes servant de traverses du haut aux portes de devant de la caleche. A A les mortoises.
13. Panneau de dossier.
14. 15. 16. 17. Montans à verge de fer. A A & les pointes.
18. 19. Panneaux latéraux de derriere.
20. 21. Panneaux de portes de derriere.
22. 23. Panneaux de portes de devant.
24. 25. Panneaux latéraux de devant.
26. 27. Montans latéraux de devant. A A les tenons.
28. 29. Montans latéraux de derriere. A A les tenons.
30. 31. Montans latéraux de milieu. A A les tenons.
32. 33. Supports de siéges à feuillures. A A les feuillures.
34. Panneau de derriere.
35. Planche du siége de devant.
36. Planche du siége de derriere.
37. Support du siége de derriere.
38. 39. Tasseaux à patte. A A les pattes.

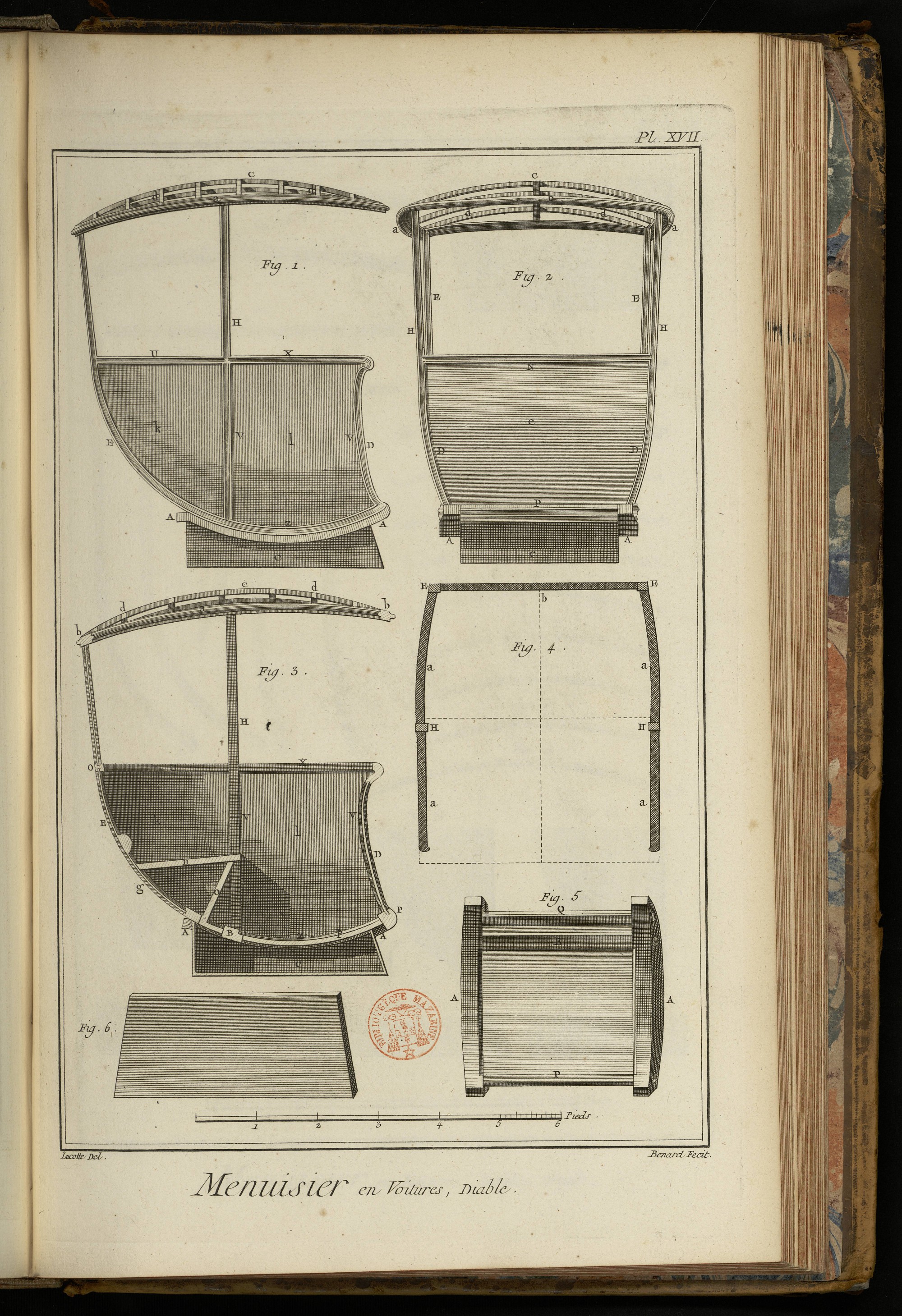

PLANCHE XVII.
Diable.
Fig. 1. Elévation latérale d'un diable.
2. Elévation en face du diable.
3. Coupe longitudinale du diable.
4. Plan à la hauteur d'appui du diable.
5. Plan des brancards du diable.
Voyez pour ces cinq figures les explications des voitures à la fin.
6. Planche du siége.

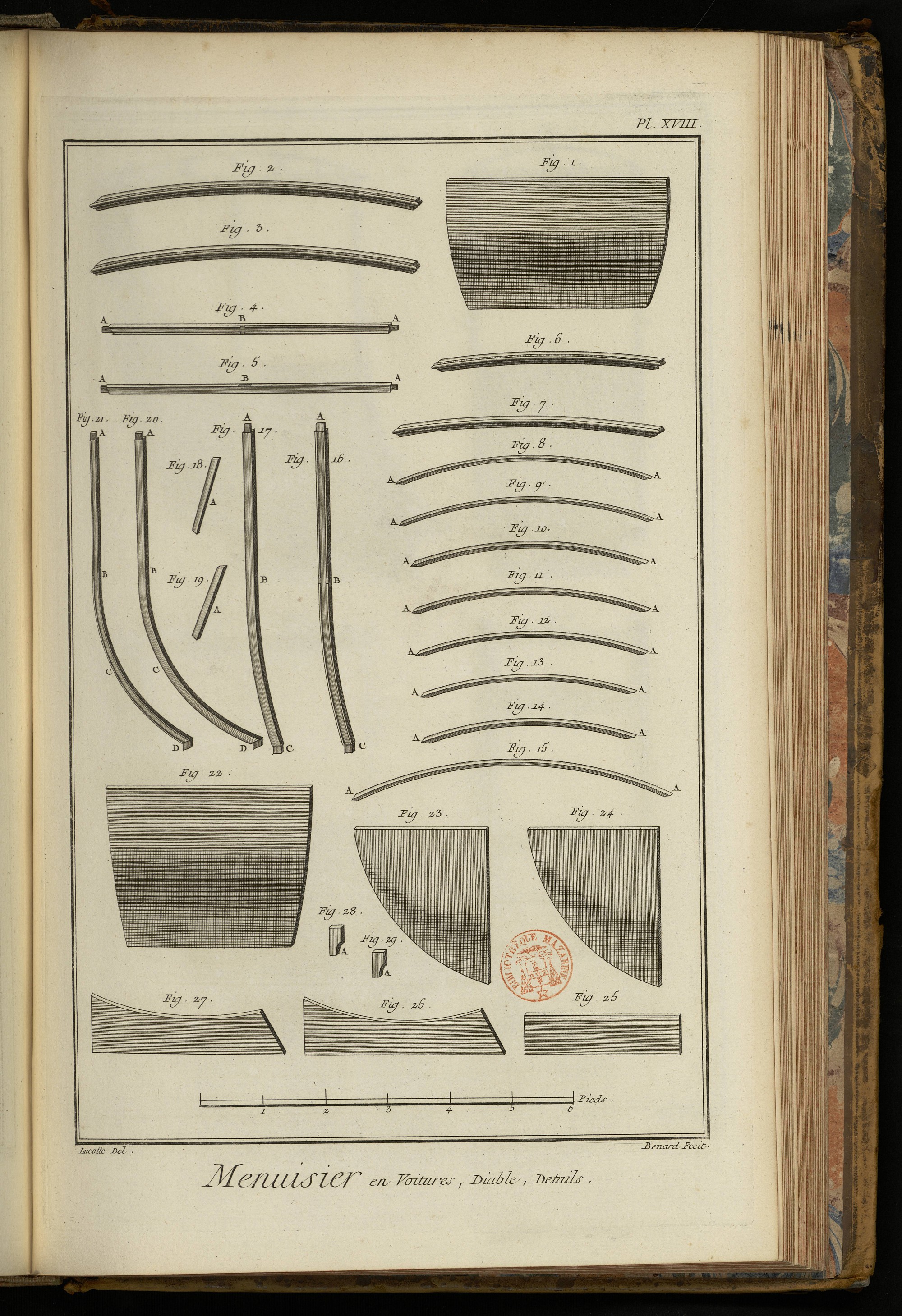

PLANCHE XVIII.
Diables. Détails.
Fig. 1. Panneau de derriere.
2. 3. Pieces de long du chassis d'impériale.
4. 5. Traverses latérales. A A & les tenons. B B les mortoises du milieu.
6. Traverse d'impériale de derriere.
7. Traverse d'impériale de devant.
9. 10. 11. 12. 13. 14. Cerces transversales de l'impériale. A A & les pattes.
15. Cerces longitudinales. A A les pattes.
16. 17. Montans de milieu. A A les tenons du haut. B B les mortoises du milieu. C C les tenons du bas.
18. 19. Supports à rainure du siége. A A les rainures.
20. 21. Piés-corniers de derriere. A A les tenons du haut. B B les mortoises du milieu. C C les courbures. D D les tenons du bas.
22. Panneau de devant.
23. 24. Panneaux latéraux.
25. Planche de clôture de la cave.
26. 27. Planches latérales de la cave.
28. 29. Tasseaux à pattes du siége. A A les pattes.

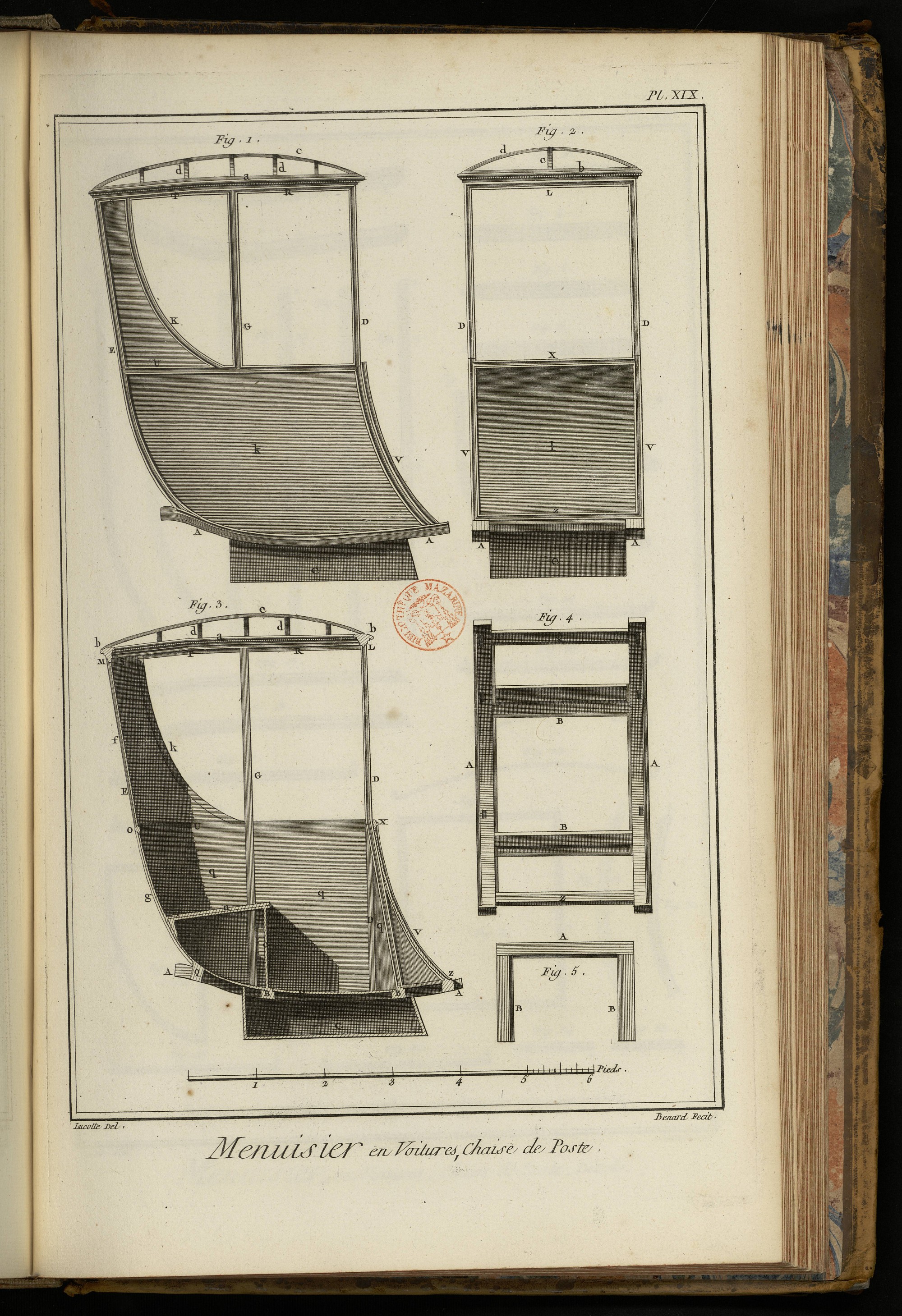

PLANCHE XIX.
Chaise de poste.
Fig. 1. Elévation latérale d'une chaise de poste.
2. Elévation en face d'une chaise de poste.
3. Coupe longitudinale de la chaise de poste.
4. Plan de la chaise de poste.
Voyez l'explication de ces quatre figures à l'explication des pieces des voitures à la fin.
5. Chassis du siége. A la traverse de derriere. B B les traverles latérales.

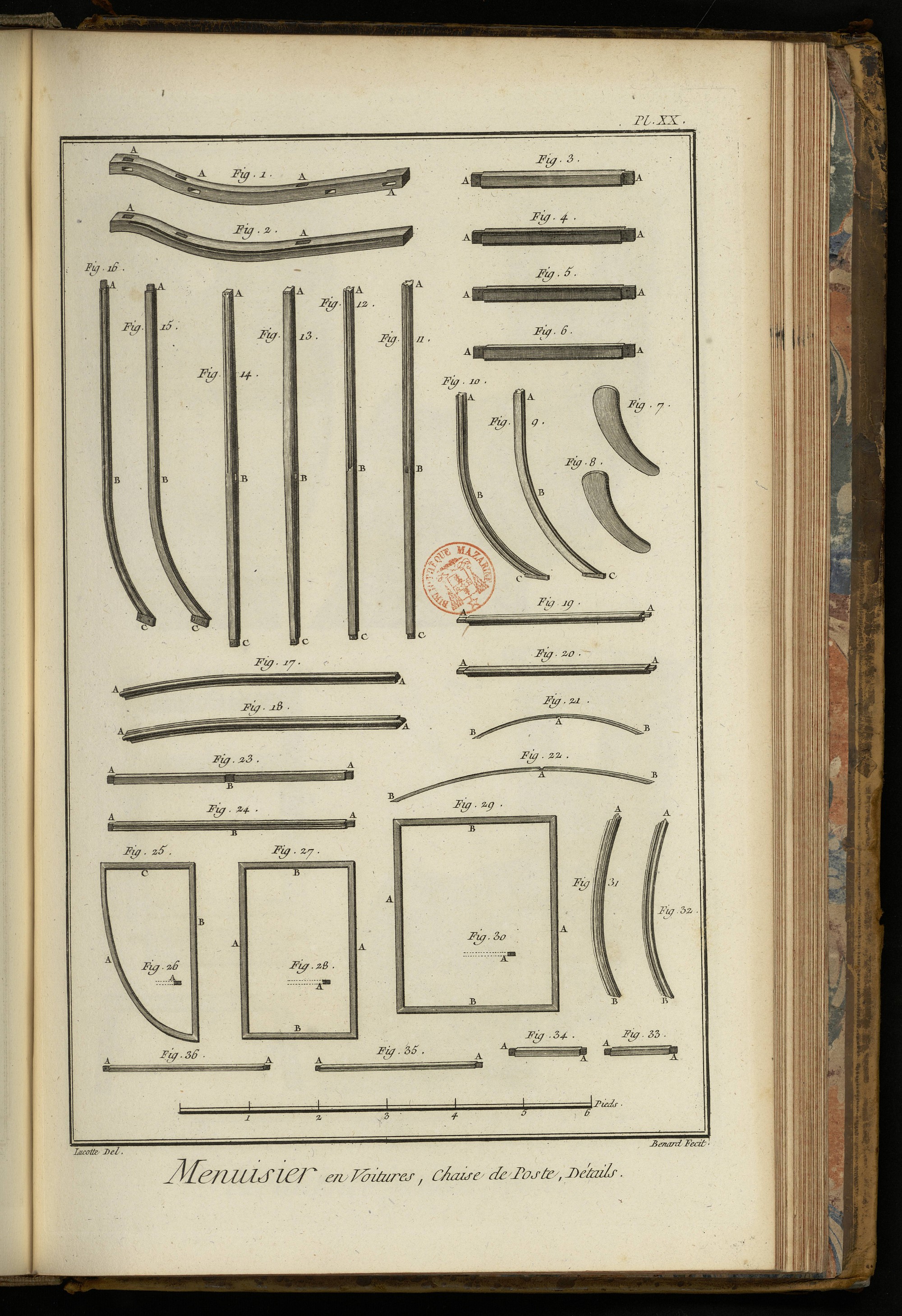

PLANCHE XX.
Chaise de poste. Détails.
Fig. 1. 2. Brancards. A A & les mortoises.
3. 4. 5. 6. Traverses des brancards. A A & les tenons.
7. 8. Petits panneaux des coulisses à crosse.
9. 10. Montans à crosse. A A les tenons du haut. B B les coulisses. C C les tenons du bas.
11. 12. Piés-corniers de devant. A A les mortoises du haut. B B les mortoises du milieu. C C les tenons du bas.
13. 14. Montans. A A les mortoises d'en-haut. B B les mortoises du milieu. C C les tenons du bas.
15. 16. Piés corniers de derriere. A A les tenons du haut. B B les mortoises du milieu. C C les courbures. D D les tenons
17. 18. Pieces de long du chassis d'impériale. A A les mortoises.
19. 20. Traverses du chassis d'impériale. A A & les tenons.
21. L'une des cerces transversales. A l'entaille du milieu. B B les pattes.
22. Cerce longitudinale. A l'entaille du milieu. B B les pattes.
23. 24. Traverses de milieu. A A & les tenons. B B les mortoises du milieu.
25. Chassis de glace à crosse. A le montant courbe. B le montant droit. G la traverse.
26. Plan du montant du chassis. A la rainure.
27. Chassis de glace latéral. A A les montans. B B les traverses.
28. Plan du montant du chassis. A la rainure.
29. Chassis de glace de devant. A A les montans. B B les traverses.
30. Plan du montant du chassis. A la rainure.
31. 32. Montans courbes de la portiere du devant. A A les onglets du haut. B B les onglets du bas.
33. 34. Traverses du bas de la portiere pour joindre les montans courbes aux montans droits. A A les tenons.
35. 36. Traverses du haut & du bas de la portiere. A A & les tenons.

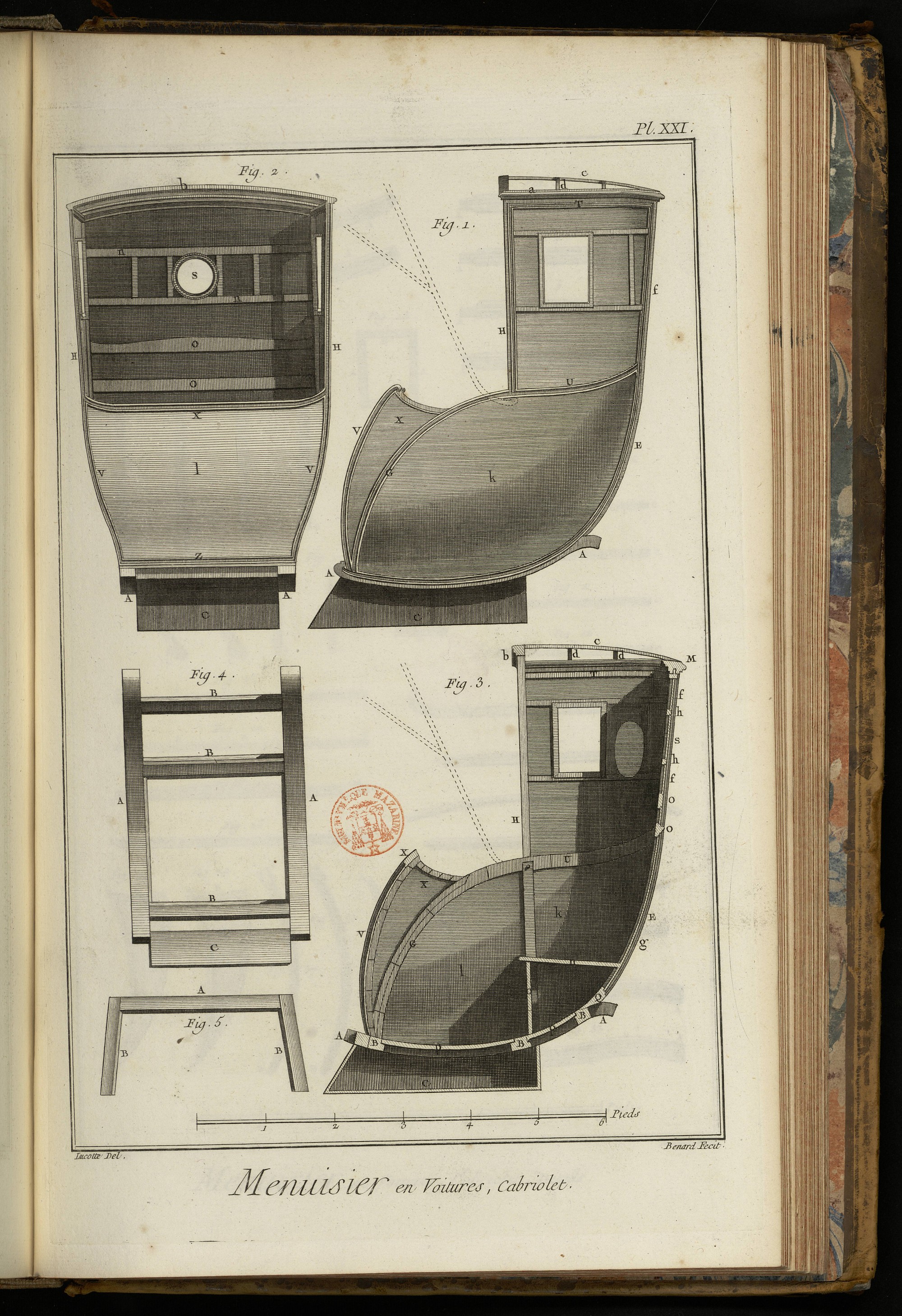

PLANCHE XXI.
Cabriolet.
Fig. 1. Elévation latérale d'un cabriolet, le devant étant à soufflet & le derriere dormant.
2. Elévation en face du cabriolet.
3. Coupe longitudinale du cabriolet.
4. Plan des brancards du cabriolet.
Voyez pour ces quatre figures l'explication des pieces des voitures à la fin.
5. Chassis du siége. A la traverse de derriere. B B les traverses latérales.

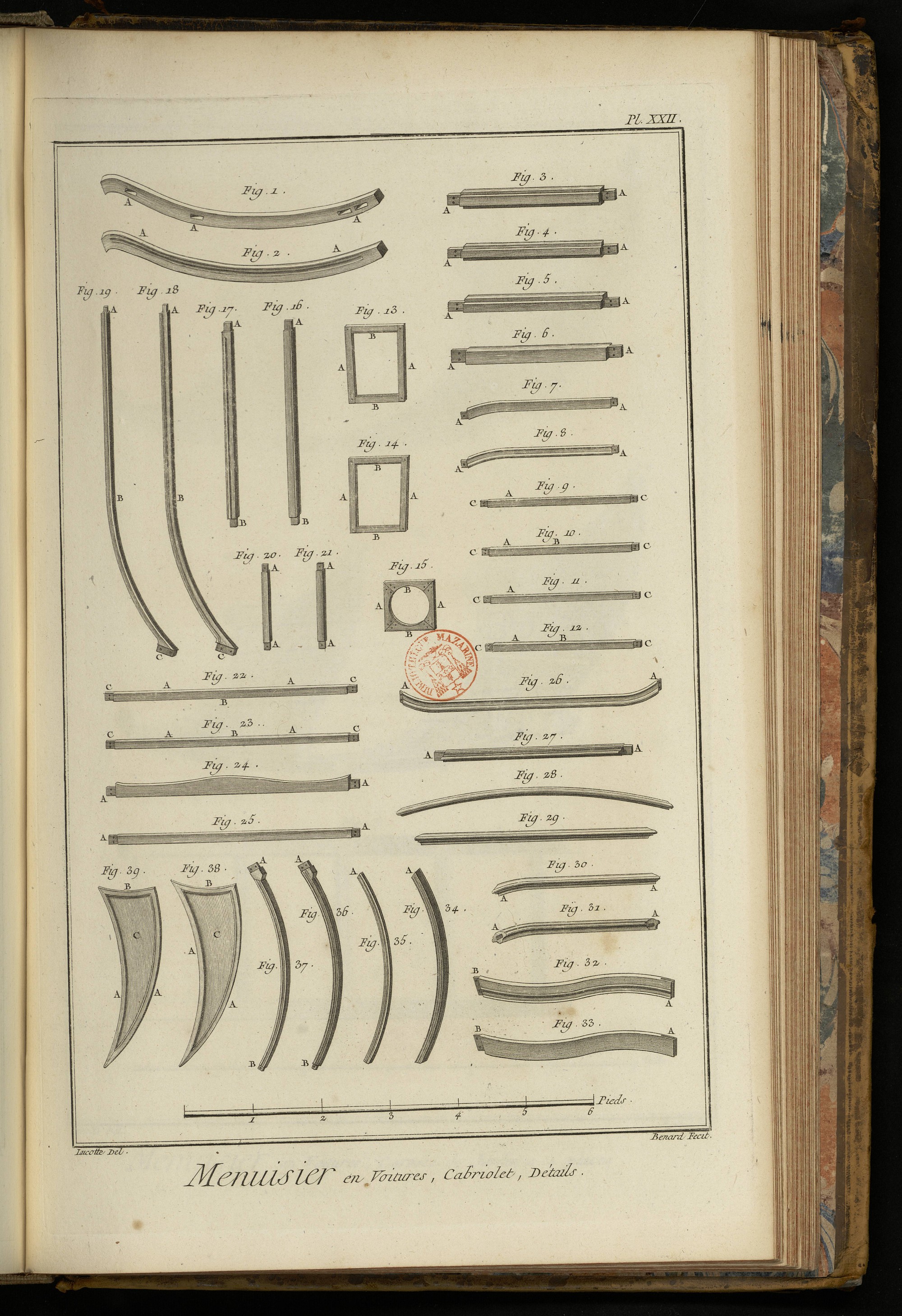

PLANCHE XXII.
Cabriolet. Détails.
Fig. 1. 2. Brancards A A & les mortoises des traverses.
3. 4. 5. 6. Traverses des brancards. A A & les tenons.
7. 8. Traverses du haut. A A & les tenons.
9. 10. 11. 12. Traverses à coulisse des chassis à verre. A A les mortoises. B B les coulisses des chassis à verre. C C les tenons.
13. 14. Chassis à verre des côtés. A A les montans. B B les traverses.
15. Lunette à coulisse de derriere. A A les montans. B B les traverses.
16. 17. Montans. A A les tenons du haut. B B les tenons du bas.
18. 19. Piés-corniers. A A les mortoises du haut. B B les mortoises de milieu. C C les tenons du bas.
20. 21. Petits montans des barres à coulisse du chassis à lunette de derriere. A A les tenons.
22. 23. Barres du chassis à lunette de derriere. A A les mortoises. B B les coulisses C C & les tenons.
24. 25. Traverses de derriere du cabriolet. A A & les tenons.
26. Traverse du haut de la portiere. A A les tenons.
27. Traverse du bas de la portiere. A A les tenons.
28. Traverse du devant du chassis d'impériale.
29. Traverse de derriere du chassis d'impériale.
30. 31. Pieces de long du chassis d'impériale. A A les mortoises.
32. 33. Accotoirs. A A les mortoises. B B les tenons.
34. 35. Montans courbes de la portiere. A A les onplets.
36. 37. Montans courbes dormans. A A les tenons du haut. B B les tenons du bas.
38. 39. Aîles faites pour augmenter l'espace vuide du cabriolet, pour pouvoir y contenir quatre personnes. A A & montans des aîles. B B les traverses. C C les panneaux.

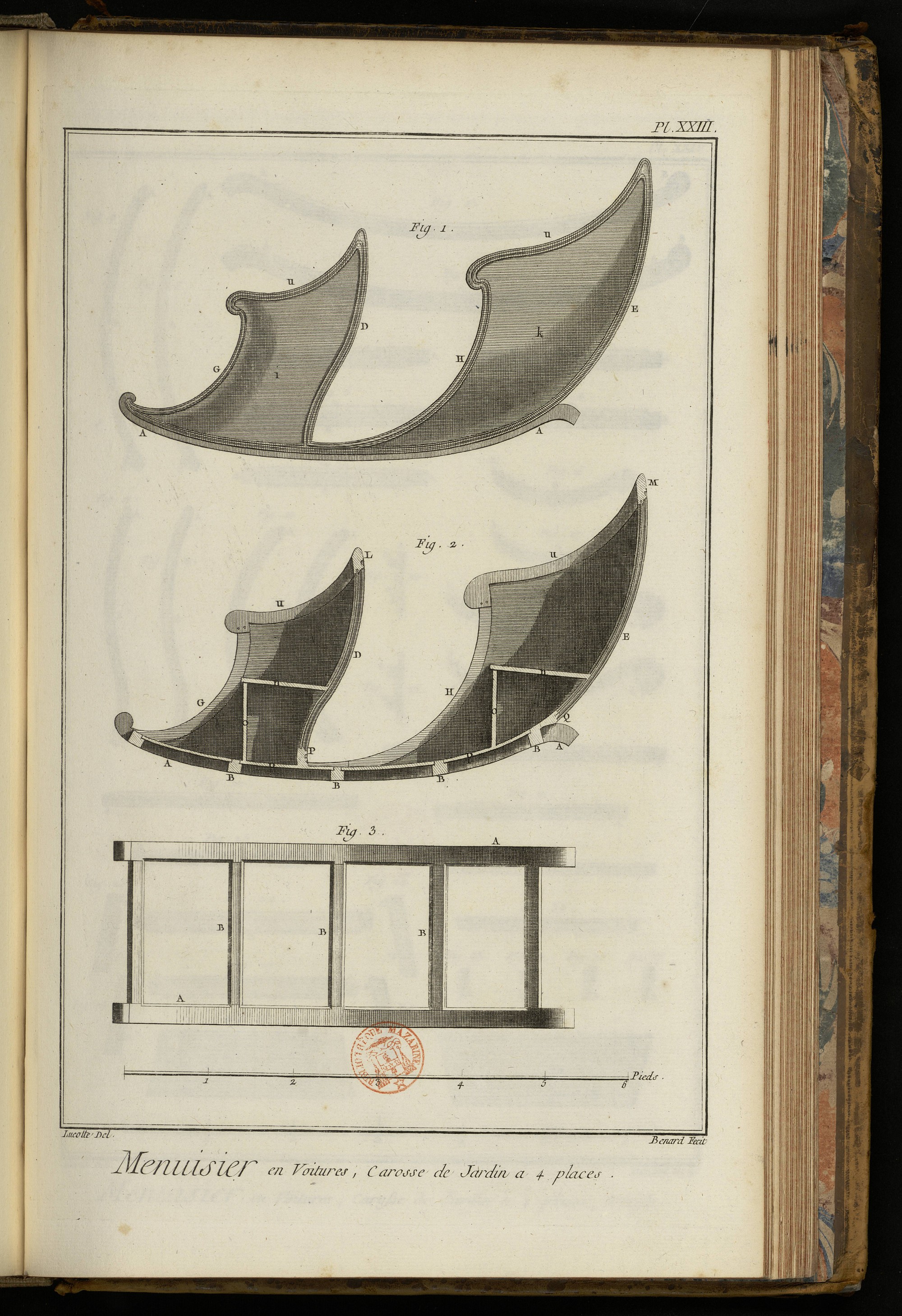

PLANCHE XXIII.
Carrosse de jardin à quatre places.
Fig. 1. Elévation latérale d'un carrosse de jardin à quatre places.
2. Coupe transversale du même carrosse de jardin.
3. Plan du même carrosse.
Voyez pour ces trois figures l'explication des pieces des voitures à la fin.

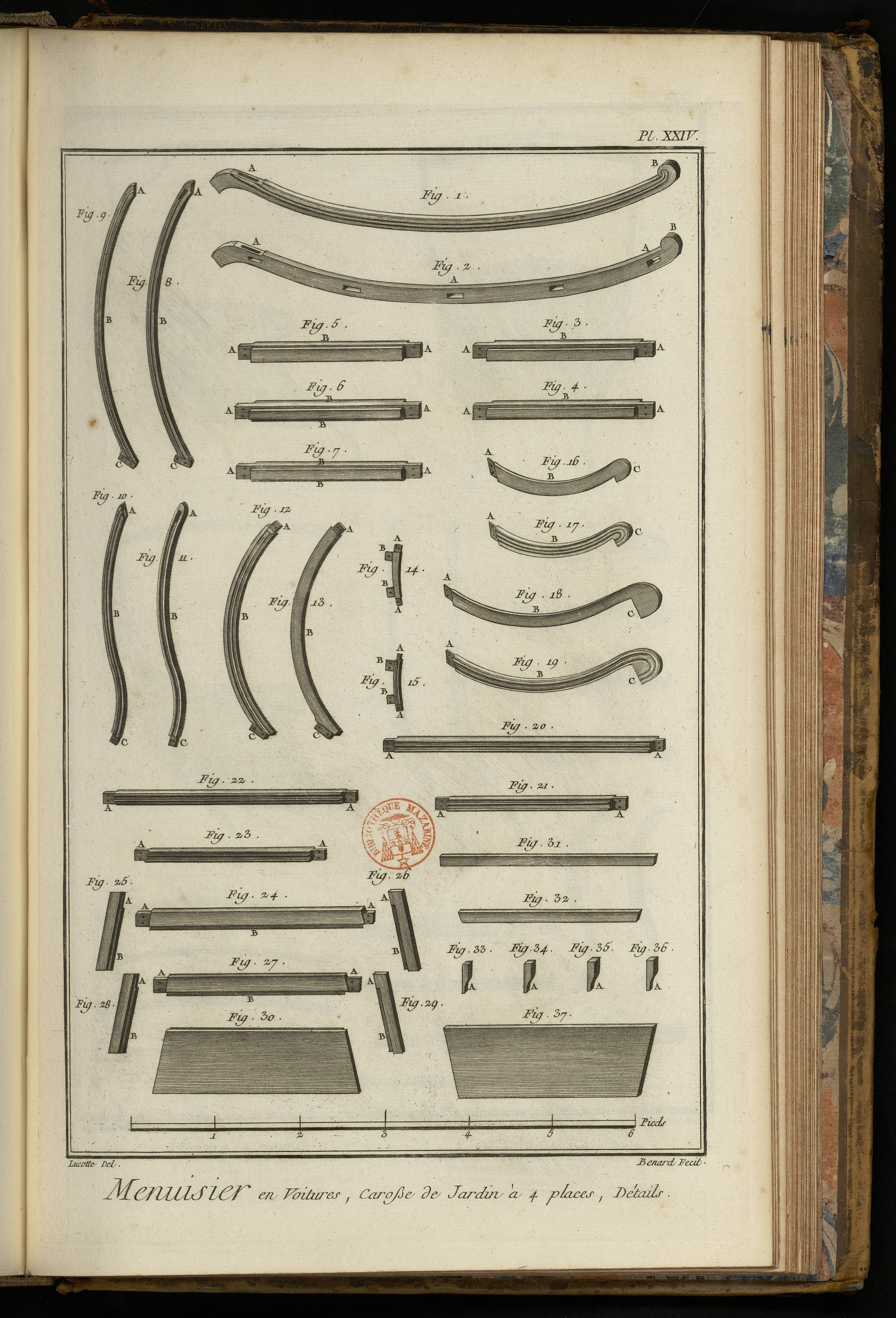

PLANCHE XXIV.
Carrosse de jardin à quatre places. Détails.
Fig. 1. & 2. Brancards. A A & les mortoises. B B les volutes.
3. 4. 5. 6. 7. Traverses des brancards. A A & les tenons. B B & les feuillures.
8. 9. Piés-corniers de derriere. A A les mortoises. B B les courbes C C les tenons.
10. 11. Piés corniers de devant. A A les mortoises. B B les courbes. C C les tenons.
12. 13. Montans courbes de derriere. A A les tenons du haut. B B les courbes. C C les tenons du bas.
14. 15. Courbettes de derriere. A A les tenons. B B les clés.
16. 17. Accottoirs courbes de devant. A A les tenons. B B les courbures. C C les volutes.
18. 19. Acotoirs courbes de derriere. A A les tenons. B B les courbures. C C les volutes.
20. Traverse du haut de derriere. A A les tenons.
21. Traverse du bas de derriere. A A les tenons.
22. Traverse du haut de devant. A A les tenons.
23. Traverse du bas de devant. A A les tenons.
24. Traverse du chassis du siege de derriere. A A les tenons. B la feuillure.
25. 26. Traverses latérales du chassis du siege de derriere. A A les mortoises. B B les feuillures.
27. Traverse de chassis du siege de devant. A A les tenons. B la feuillure.
28. 29. Traverses latérales du chassis du siege de devant. A A les mortoises. B B les feuillures.
30. Planche du siege de devant.
31. 32. Barres de supports des sieges.
33. 34. 35. 36. Tasseaux à patte des barres de supports des sieges. A A & les pattes.
37. Planche du siege de derriere.

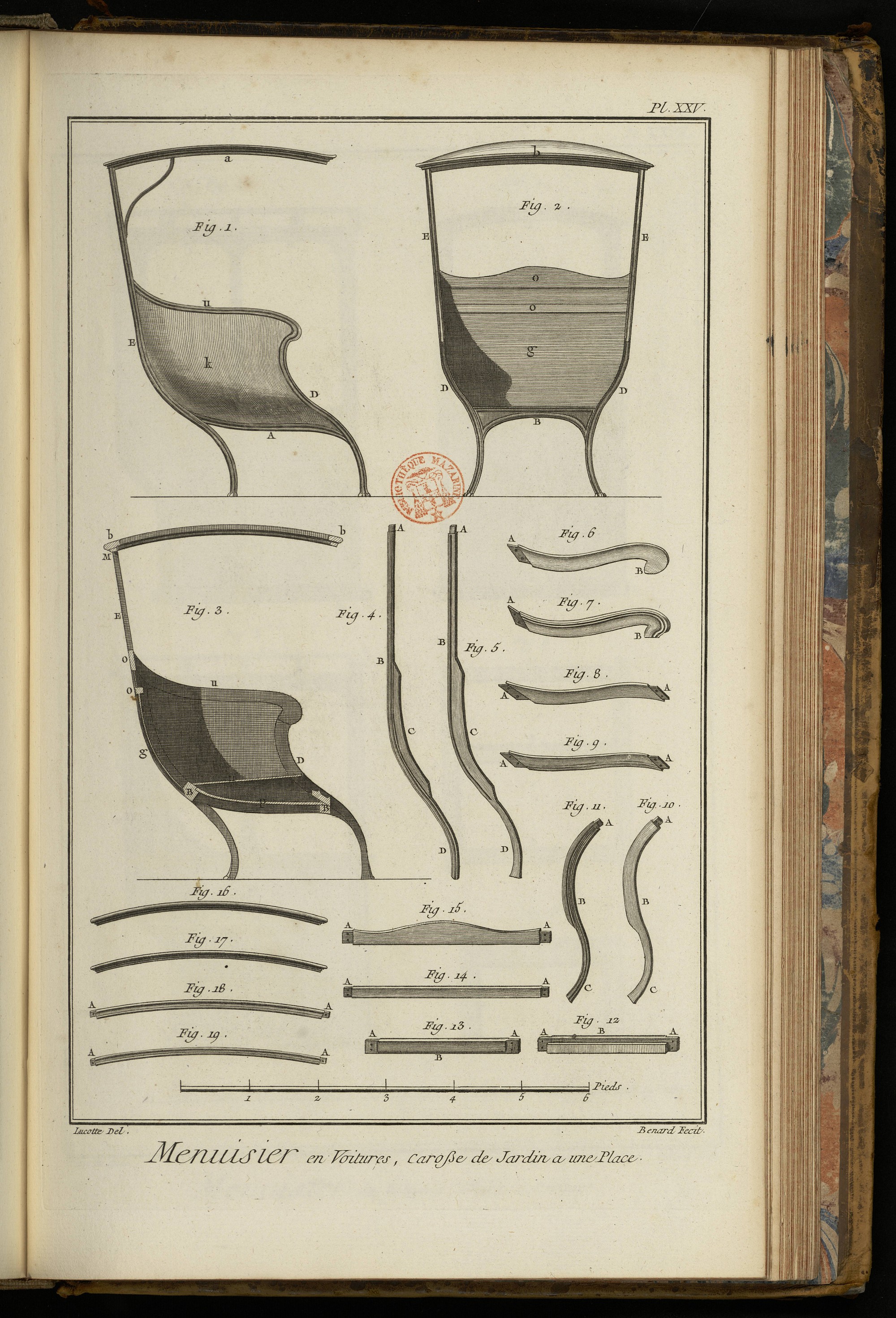

PLANCHE XXV.
Carrosse de jardin à une place.
Fig. 1. Elévation latérale d'un carrosse de jardin à une seule place.
2. Elévation en face du même carrosse.
3. Coupe longitudinale du même carrosse. Voyez pour ces trois figures les explications des voitures à la fin.
4. 5. Piés-corniers de derriere du carrosse de jardin. A A les tenons du haut. B B les montans. C C les courbes. D D les piés.
6. 7. Accotoirs à volute. A A les tenons. B B les volutes.
8. 9. Traverses du bas. A A & les tenons.
10. 11. Piés-corniers de devant. A A les tenons. B B les courbures. C C les piés.
12. 13. Traverses du bas. A A & les tenons. B B les feuillures.
14. Traverse de derriere du bas. A A les tenons.
15. Traverse de derriere du haut chantournées. A A les tenons.
16. 17. Traverses du chassis d'impériale.
18. 19. Pieces de long du chassis d'impériale. A A & les tenons.

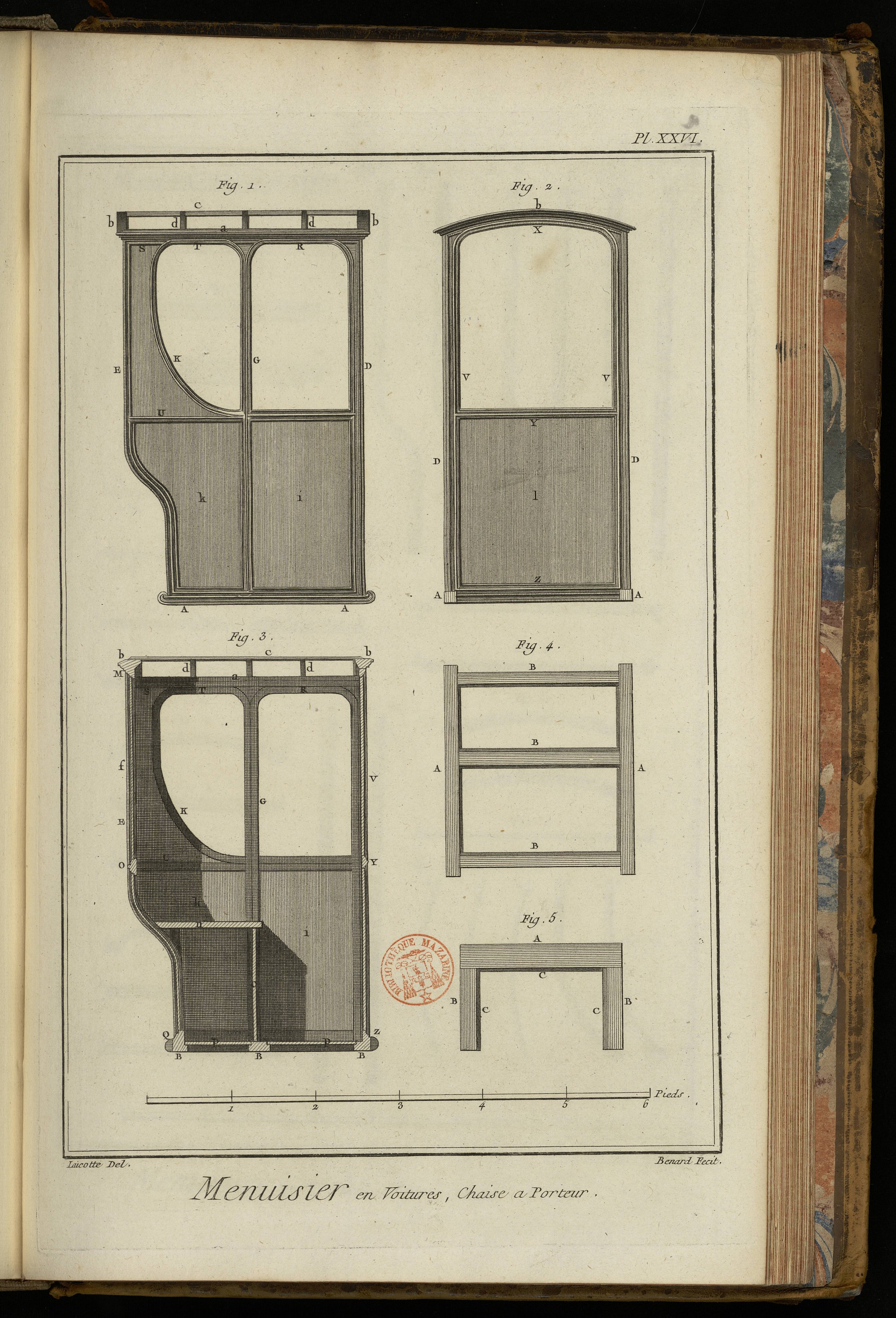

PLANCHE XXVI.
Chaise à porteur.
Fig. 1. Elévation latérale d'une chaise à porteur.
2. Elévation en face de la même chaise à porteur.
3. Coupe longitudinale de la chaise à porteur.
4. Plan de la chaise à porteur.
Voyez pour ces quatre figures les explications des pieces des voitures à la fin.
5. Plan du chassis du siege. A la traverse de derriere. B B les traverses latérales. C C les feuillures.

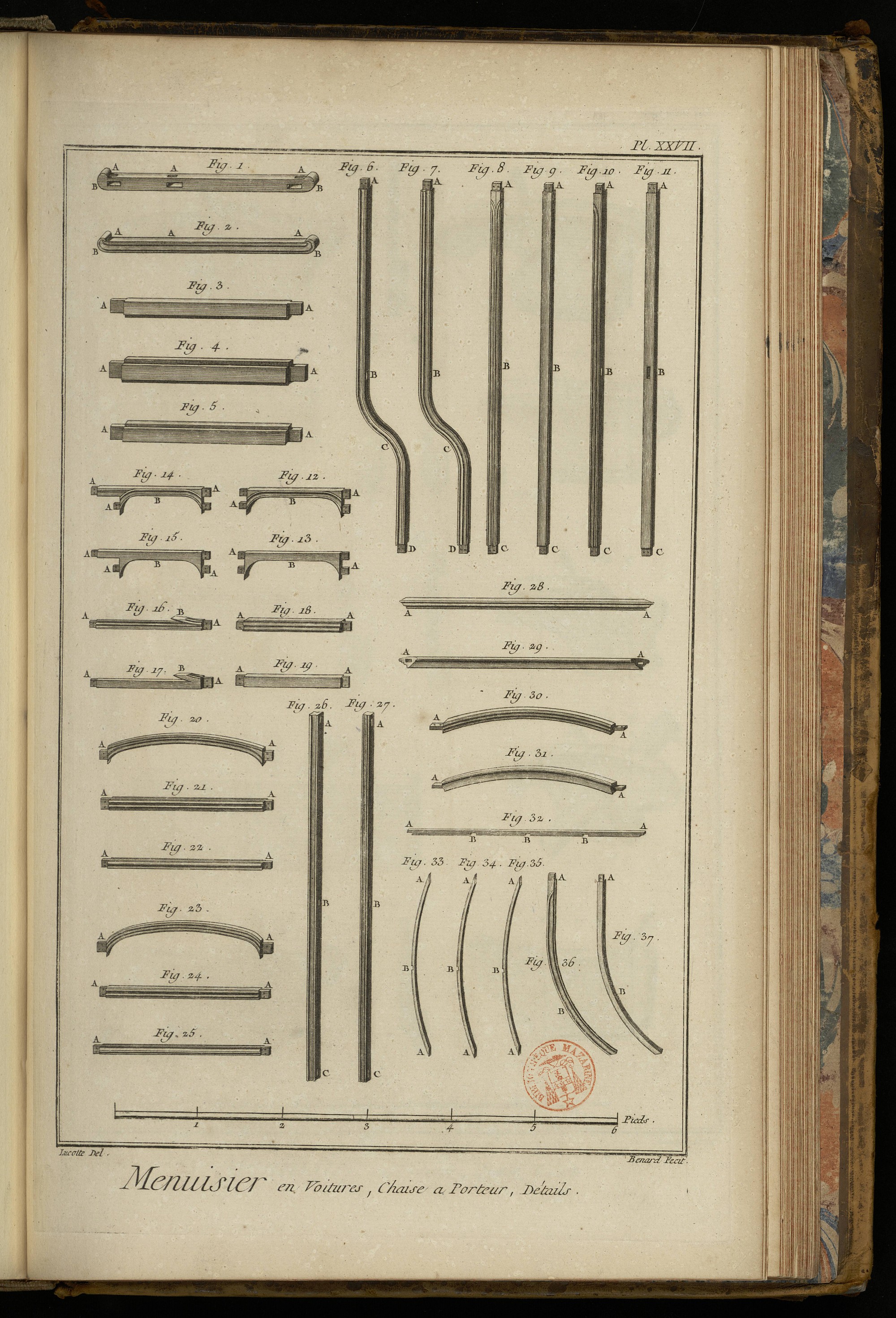

PLANCHE XXVII.
Chaise à porteur détaillée.
Fig. 1. 2. Brancards. A A & les montans. B B & les volutes.
3. 4. 5. Traverses des brancards. A A & les tenons. B B & les feuillures.
6. 7. Piés-corniers de derriere. A A les tenons du haut. B B les mortoises du milieu. C C courbures. D D les tenons du bas.
8. 9. Montans du milieu. A A les tenons du haut. B B les mortoises du milieu. C C les tenons du bas.
10. 11. Piés-corniers de devant. A A les tenons du haut. B B les mortoises du milieu. C C tenons du bas.
12. 13. Traverses latérales du haut. A A & les tenons. B B & les courbures.
14. 15. Traverses du haut à crosse. A A & les tenons. B B & les courbures.
16. 17. Acotoirs à crosse. A A & les tenons. B B & les parties de crosse.
18. 19. Traverses latérales. A A & les tenons.
20. Traverse du haut de derriere. A A les tenons.
21. Traverse du milieu de derriere. A A les tenons.
22. Traverse du bas de derriere. A A les tenons.
23. Traverse du haut de la portiere. A A les tenons.
24. Traverse du milieu de la portiere. A A les tenons.
25. Traverse du bas de la portiere. A A les tenons.
26. 27. Battans de la portiere. A A les mortoises du haut. B B les mortoises du milieu. C C les mortoises du bas.
28. 29. Pieces de long du chassis d'impériale. A A & les mortoises.
30. 31. Traverses du chassis d'impériale. A A & les tenons.
32. Entretoise longitudinale des cerces d'impériale. A A les pattes. B B B les entailles.
33. 34. 35. Cerces transversales d'impériale. A A & les pattes. B B les entailles.
36. 37. montans à crosse. A A les tenons du haut. B B les courbures.

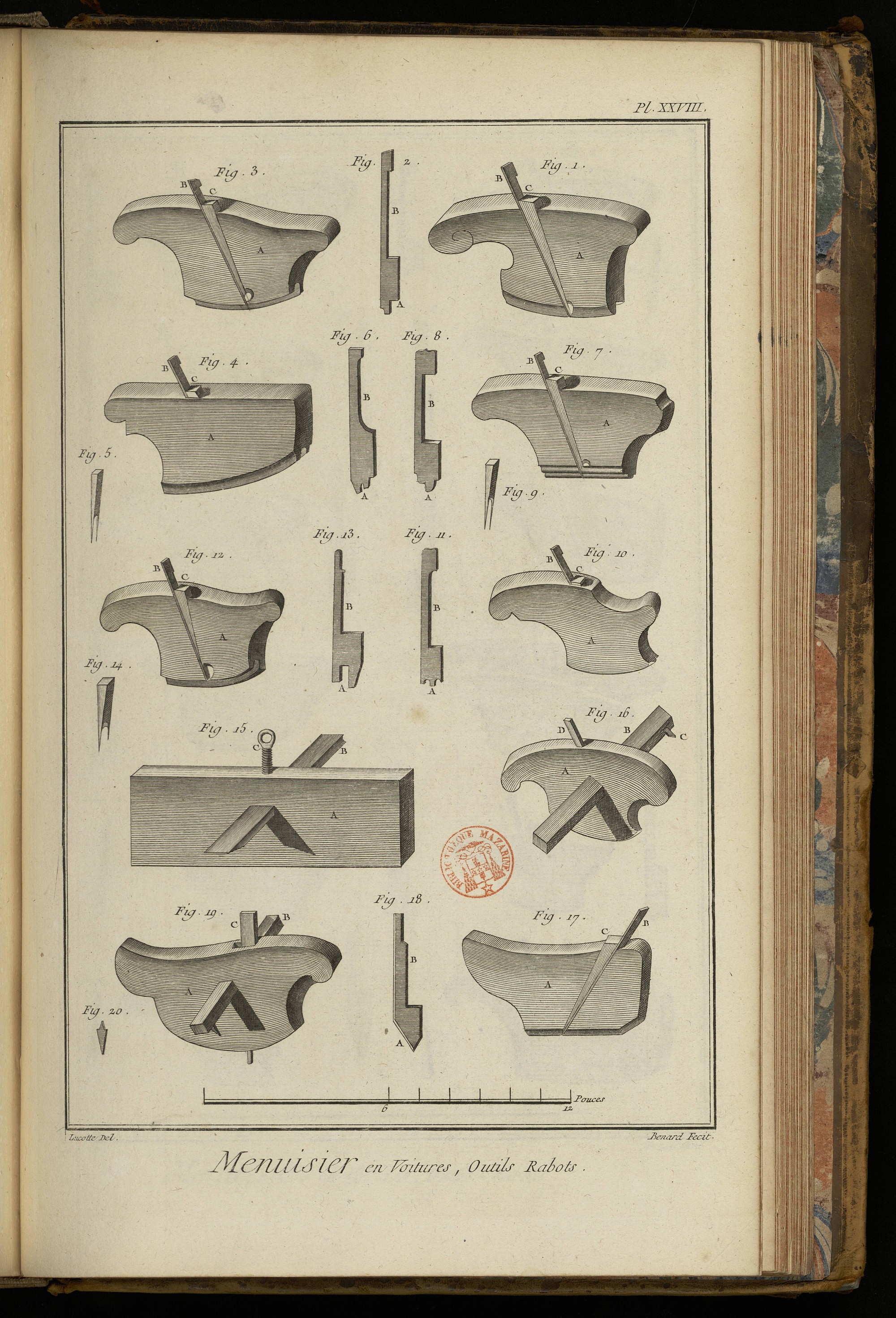

PLANCHE XXVIII.
Outils, rabots à moulures.
Fig. 1. Guillaume à filet chanfriné. A le rabot. B le fer. C le coin.
2. Fer du guillaume à filet chanfriné. A le taillant. B la tête.
3. Mouchette à joue. A le rabot. B le fer. C. le coin.
4. Mouchette droite. A le rabot. B la joue. C le fer. D le coin.
5. Coin de la mouchette droite.
6. Fer de la mouchette droite. A le taillant. B la tête.
7. Mouchette ronde. A le rabot. B le fer. C le coin.
8. Fer de la mouchette ronde. A le taillant. B la tête.
9. Coin de la mouchette ronde.
10. Mouchette à double baguette. A le rabot. B le fer. C le coin.
11. Fer de la mouchette à double baguette. A le taillant. B la tête.
12. Bouvet à chassis. A le rabot. B le fer. C le coin.
13. Fer du bouvet à chassis. A le taillant. B la tête.
14. Coin du bouvet à chassis.
15. Ratissoire à rainure. A le rabot. B le fer. C la vis.
16. Trusquin. A le plateau. B la tige. C la pointe. D le coin.
17. Mouchette à grain d'orge. A le rabot. B le fer. C le coin.
18. Fer de la mouchette à grain d'orge. A le taillant. B la tête.
19. Trusquin à ceintre. A le plateau. B la tige. C la pointe. D le coin.
20 Pointe du trusquin.

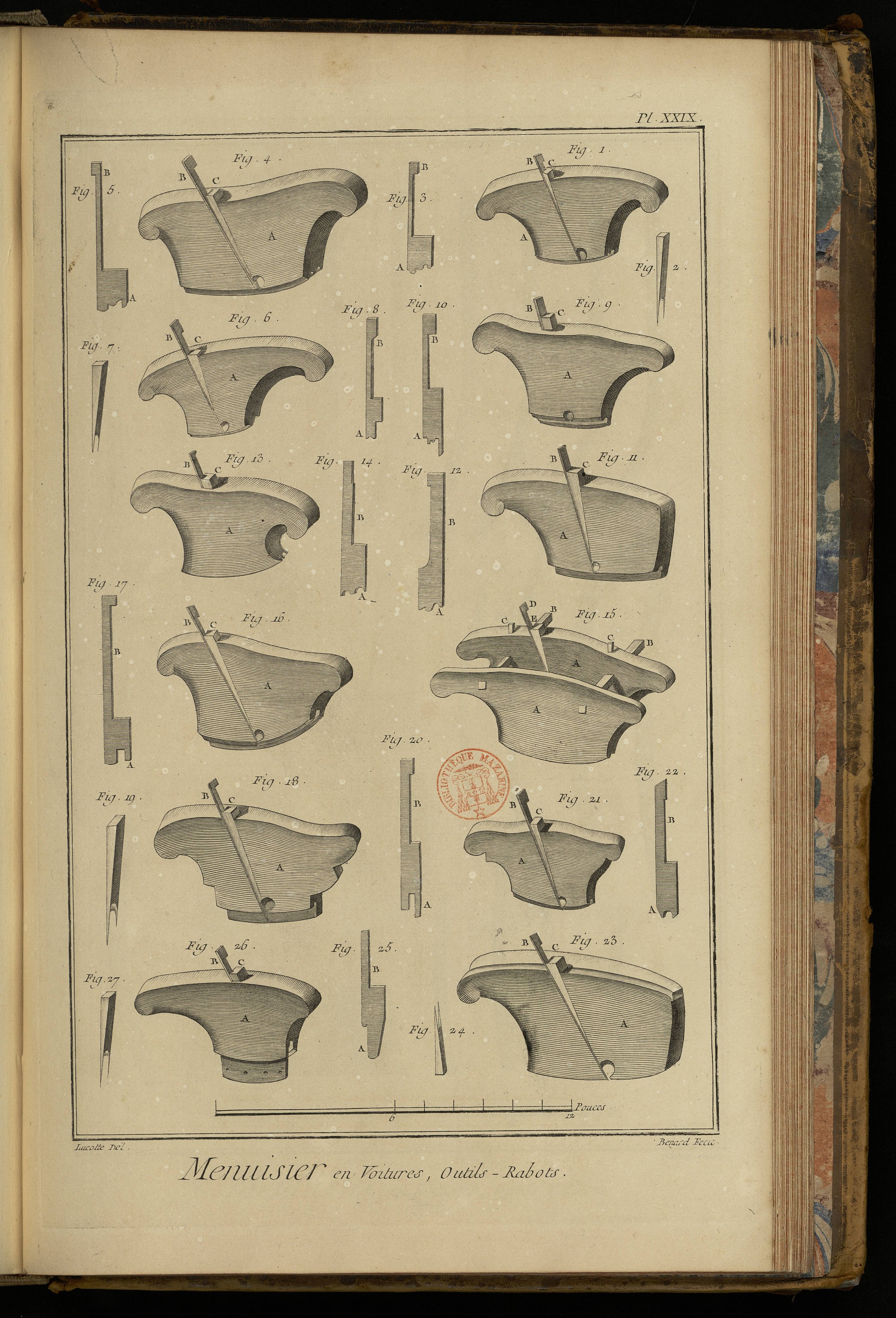

PLANCHE XXIX.
Outils, rabots à moulures.
Fig. 1. Mouchette à petite quarre. A le rabot. B le fer. C le coin.
2. Coin de la mouchette.
3. Fer de la mouchette. A le taillant. B la tête.
4. Mouchette à grand quarre. A le rabot. B le fer. C le coin.
5. Fer de la mouchette. A le taillant. B la tête.
6. Guillaume à quarre. A le rabot. B le fer. C le coin.
7. Coin du guillaume.
8. Fer du guillaume. A le taillant. B la tête.
9. Mouchette à brancard. A le rabot. B le fer. C le coin.
10. Fer de la mouchette. A le taillant. B la tête.
11. Tarabisco à moulure. A le rabot. B le fer. C le coin.
12. Fer du tarabisco. A le taillant. B la tête.
13. Mouchette à double baguette. A le rabot. B le fer. C le coin.
14. Fer de la mouchette à double baguette. A le taillant. B la tête.
15. Bouvet à rainure de deux pieces. A A les rabots. B B les tiges de conduite. C C les coins. D le fer. E le coin.
16. Bouvet tierspié à languette. A le rabot. B le fer. C le coin.
17. Fer du bouvet. A le taillant. B la tête.
18. Bouvet à noix. A le rabot. B le fer. C le coin.
19. Coin du bouvet.
20. Fer du bouvet. A le taillant. B la tête.
21. Mouchette ceintrée. A le rabot. B le fer. C le coin.
22. Fer de la mouchette ceintrée. A le taillant. B la tête.
23. Guillaume. A le rabot. B le fer. C le coin.
24. Coin du guillaume.
25. Mouchette ronde ceintrée à joue. A le rabot. B le fer. C le coin. D la joue.
26. Fer de la mouchette. A le taillant. B la tête.
27. Coin de la mouchette.

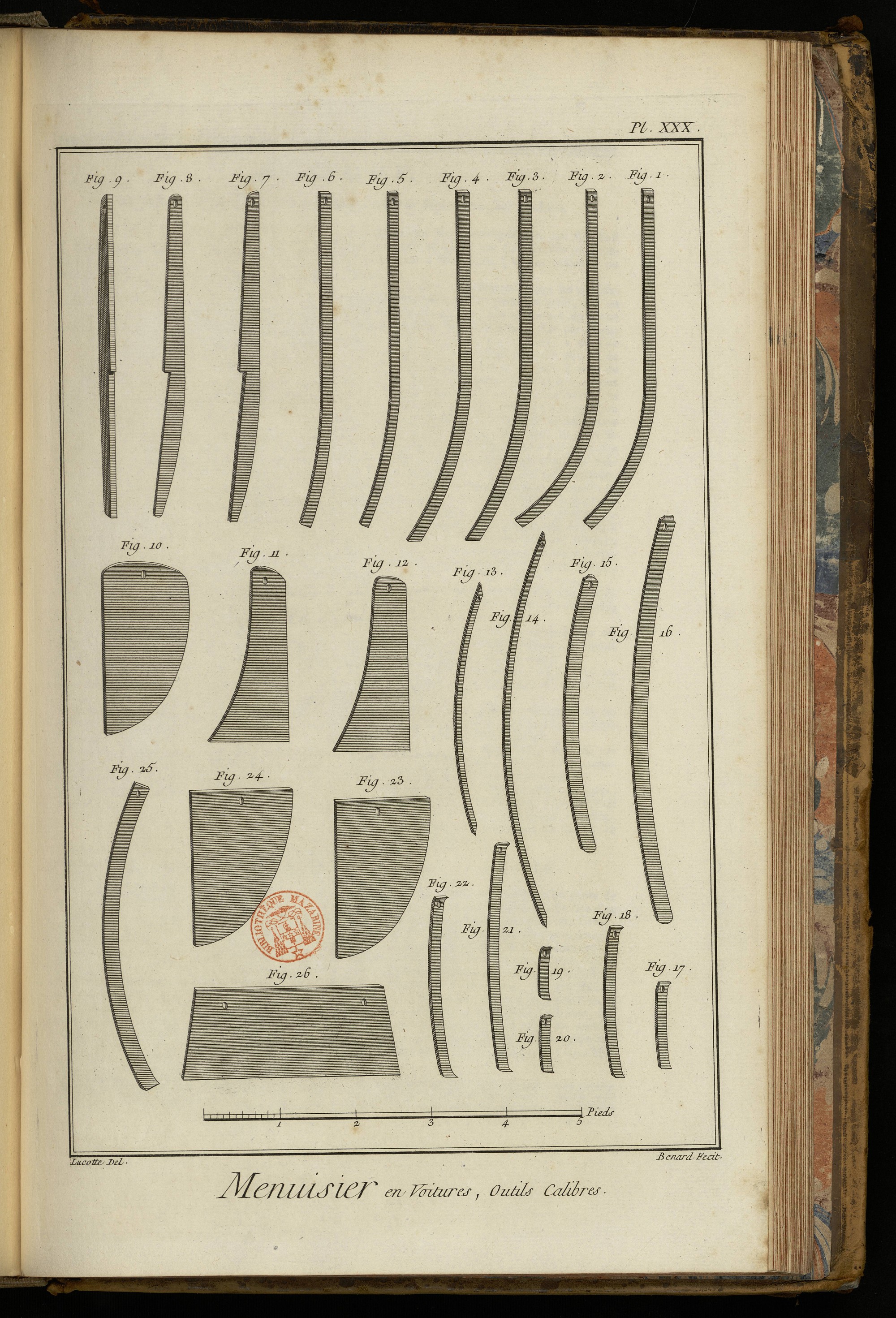

PLANCHE XXX.
Calibres.
Fig. 1. Calibre de pié-cornier de devant de berline.
2. Calibre de pié-cornier de derriere.
3. 4. Calibres de bâtons de portieres.
5. 6. Autres calibres de piés-corniers.
7. 8. 9. Calibres de coulisseaux.
10. Calibre de panneaux à crosse.
11. 12. Calibres de panneaux à contre-crosse.
13. 14. Calibres des grandes & petites cerces d'impériale.
15. Calibre de traverses de chassis d'impériale.
16. Calibre de pieces de long de chassis d'impériale.
17. Calibre de traverses à crosse.
18. Calibre de traverses de portieres.
19. 20. Calibres de traverses de contre-crosse.
21. Calibre de traverses de derriere.
22. Calibre de traverses de devant.
23. 24. Calibres de panneaux contrecrosse.
25. Calibre de brancard.
26. Calibre de siege.
Explication des pieces de voitures.
A brancard.
B traverse de brancard.
C cave.
D pié-cornier de devant.
E pié-cornier de derriere.
F montans de devant.
G montans latéraux de devant.
H montans latéraux de derriere.
I montans à crosse de devant.
K montans à crosse de derriere.
L traverse du haut de devant.
M traverse du haut de derriere.
N traverse du milieu de devant.
O traverse du milieu de derriere.
P traverse du bas de devant.
Q traverse du bas de derriere.
R traverse latérale du haut des portieres.
S traverse latérale du haut des contre-crosses.
T traverse latérale du haut des crosses.
U traverses latérales dites accottoirs à crosse.
V battant des portieres.
X traverse du haut des portieres.
Y traverse du milieu des portieres.
Z traverse du bas des portieres.
a longerse des chassis d'impériale.
b traverse des chassis d'impériale.
c cerce longitudinale d'impériale.
d cerce transversale d'impériale.
e panneau de devant.
f panneau de derriere du haut.
g panneau de derriere du bas.
h barre du panneau de derriere du haut.
i panneau latéral de devant.
k panneau latéral de derriere.
l panneau de portieres.
m coulisse de glace.
n tablette de siege.
o devant de siege.
p couvercle de siege.
q panneau de clôture de glace.
e traverse supérieure de milieu du devant.
s lunettes.
t consolles.
u accottoirs à volutes.
x aîles.
