Planches:MONNOYAGE (volume VIII)
MONNOYAGE,
Contenant dix-neuf Planches.

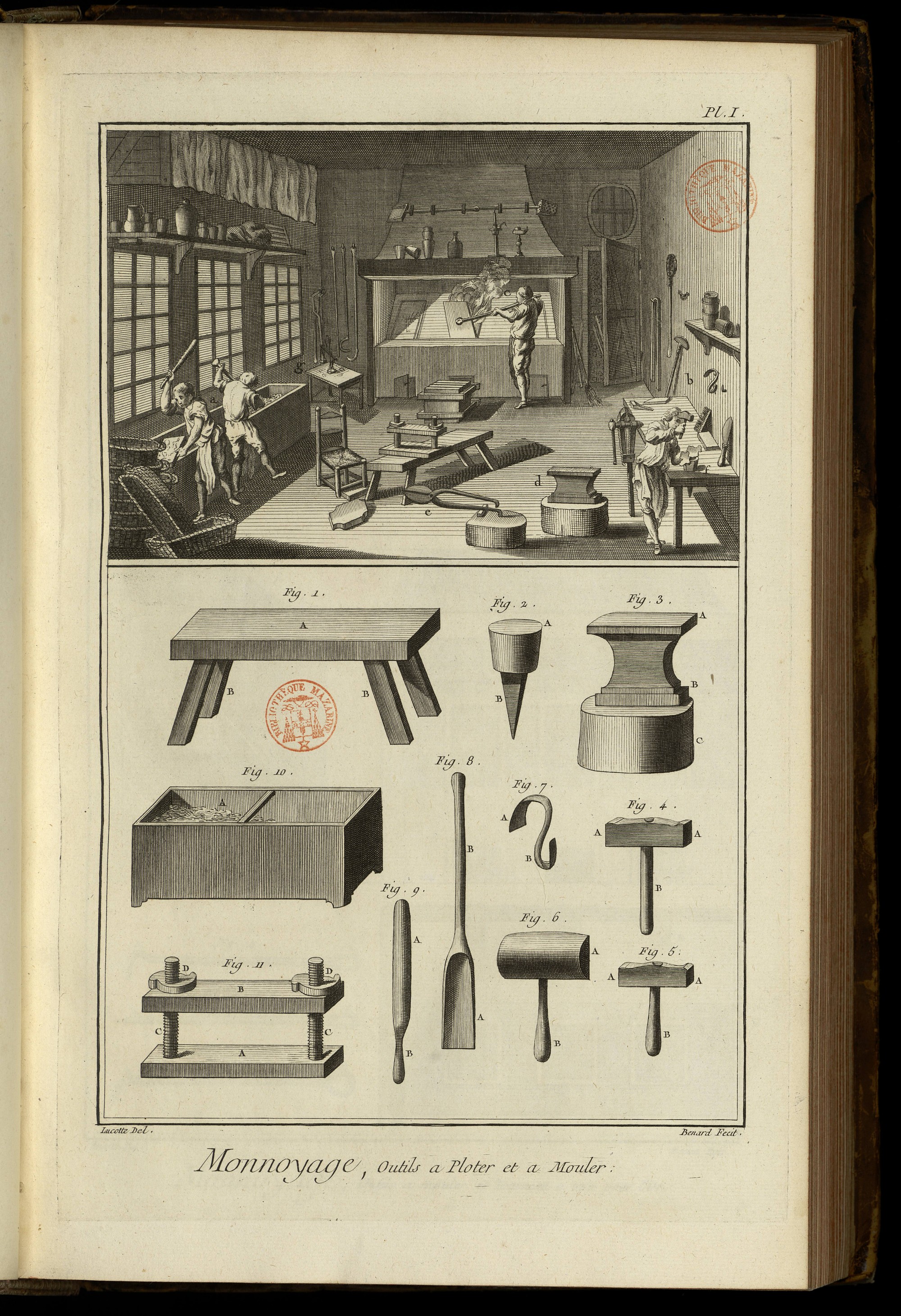

PLANCHE Iere.
LE haut de cette Planche représente un attelier où plusieurs ouvriers sont employés à différentes choses. Les uns en a, à mouler ; un autre en b, à plotter ; un autre en c, à faire fondre l'or dans le fourneau. Cet attelier est garni d'enclumes d, de cisoirs e, d'établis à plotter f, de table g à ajuster les flaons, & de toutes choses nécessaires à la fonte de l'or.
Fig. 1. Etabli à plotter. A, la table. B B, les piés.
2. Tasseau à plotter. A, la tête. B, la pointe.
3. Enclume. A, la tête. B, l'empattement. C, le billot.
4. Grosse masse ou marteau à plotter. A A, les têtes acérées. B, le manche.
5. Petite masse ou marieau à plotter. A A, les têtes acérées. B, le manche.
6. Batte. A, la batte. B, le manche.
7. Racloir. A, le racloir. B, le manche.
8. Pelle à remuer le sable. A, la pelle. B, le manche.
9. Petite batte. A, la batte. B, le manche.
10. Caisse au sable. A, le sable.
11. Presse. A, le plateau d'enhaut. B, le plateau mobile. C C, les vis. D D, les écroux.

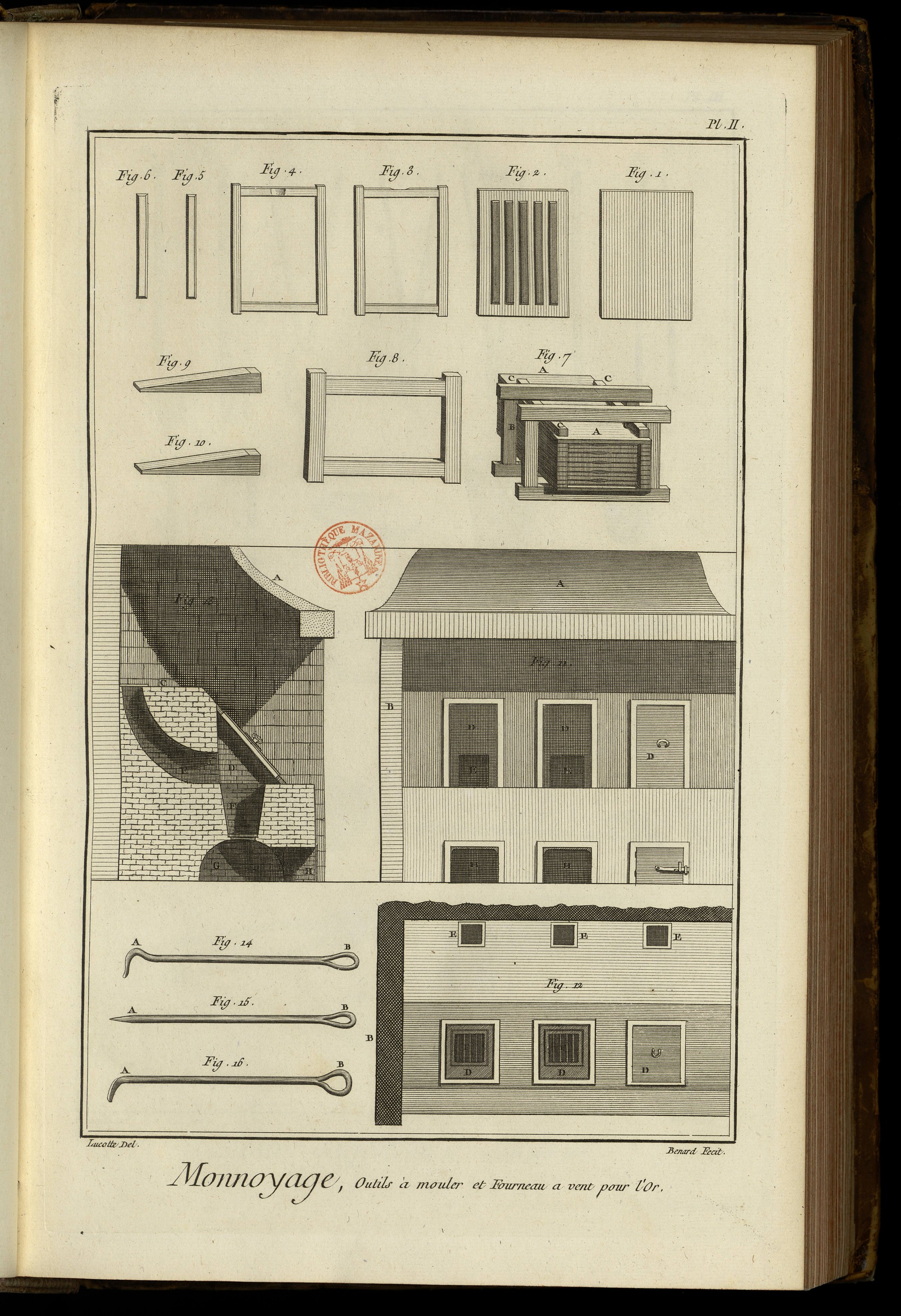

PLANCHE II.
Fig. 1. Planche à moule.
2. Contre-planche à moule.
3. Chassis du moule.
4. Contre-chassis du moule.
5. & 6. Modeles de lames.
7. Plusieurs moules montés & serrés avec coins dans de forts chassis. A A, les moules. B B, les chassis. C C, &c. les coins.
8. Fort chassis servant de presse.
9. & 10. Serres ou coins de bois.
11. L'élévation. 12. Le plan. 13. La coupe du fourneau à fondre l'or. A, le manteau de la cheminée. B, le jambage. C, le dessus du fourneau. D D, &c. les couvertures du fourneau. E E, la cheminée du fourneau. F, le fourneau. G, le dessous du fourneau. H, la porte du fourneau.
14. 15. & 16. Tisonniers crochus & pointus. A A A, les tisonniers. B B B, les manches.

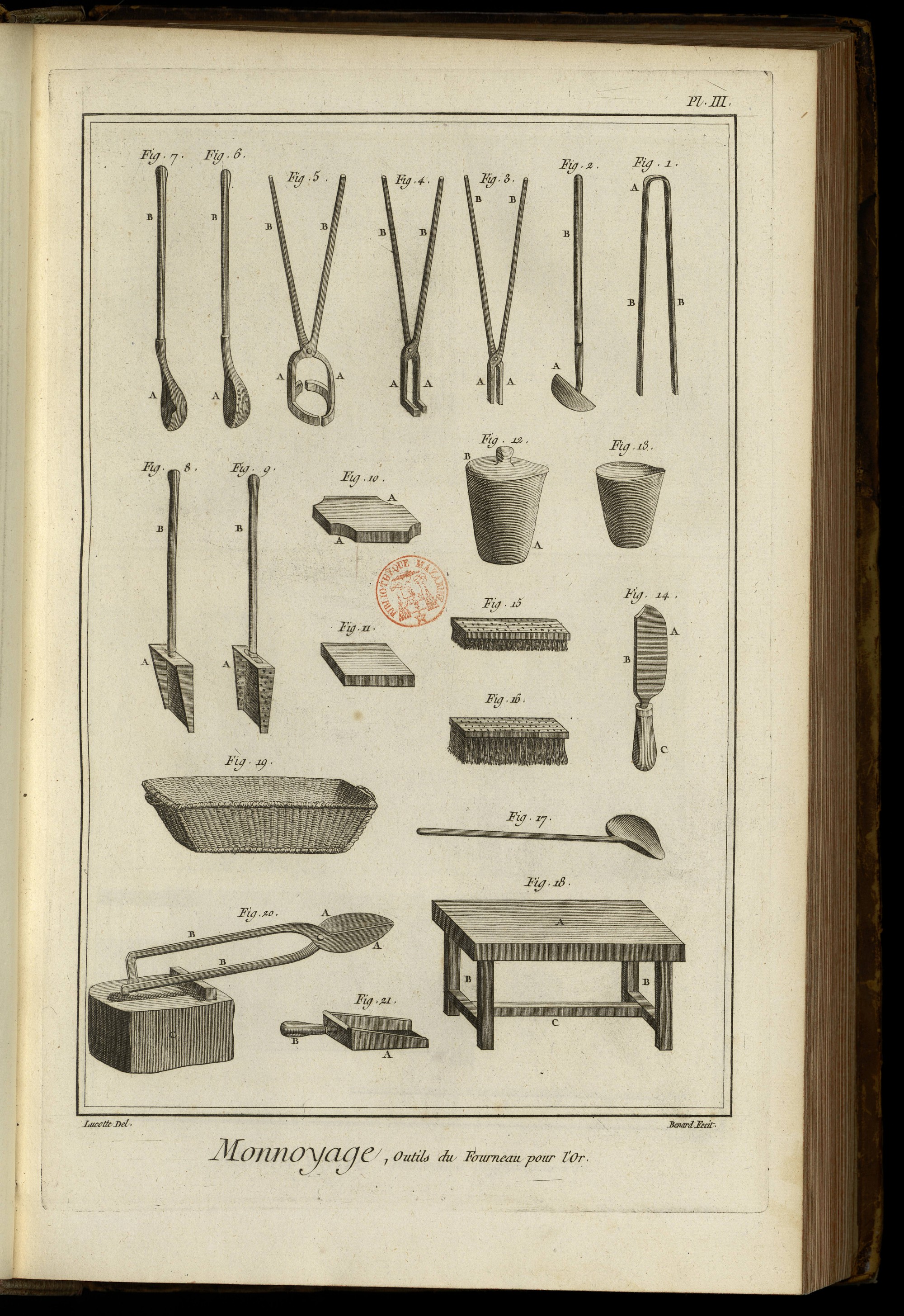

PLANCHE III.
Fig. 1. Pincettes. A, la tête. B B, les branches.
2. Racloir. A, le racloir. B, le manche.
3. Tenailles droites. A A, les mords. B B, les branches.
4. Tenailles crochues. A A, les mords. B B, les branches.
5. Tenailles à creusets. A A, les mords. B B, les branches.
6. Ecumoir. A, l'écumoir. B, le manche.
7. Cuilliere. A, la cuilliere. B, le manche.
8. Pelle à cendre. A, la pelle. B, le manche.
9. Pelle à charbon. A, la pelle. B, le manche.
10. Carreau échancré. A A, &c. les échancrures.
11. Carreau quarré.
12. Creuset. A, le creuset. B, le couvercle.
13. Creuset sans couvercle.
14. Serpe. A, le taillant acéré. B, le dos. C, le manche.
15. Brosses dures.
16. Brosses molles ou vergettes.
17. Cuilliere ovale à décharger.
18. Table à ajuster les flaons. A, la table. B B, les piés. C, la traverse.
19. Manne à contenir les lames.
20. Cisoir. A A, les mords. B B, les branches. C, le billot.
21. Main. A, la main. B, le manche.

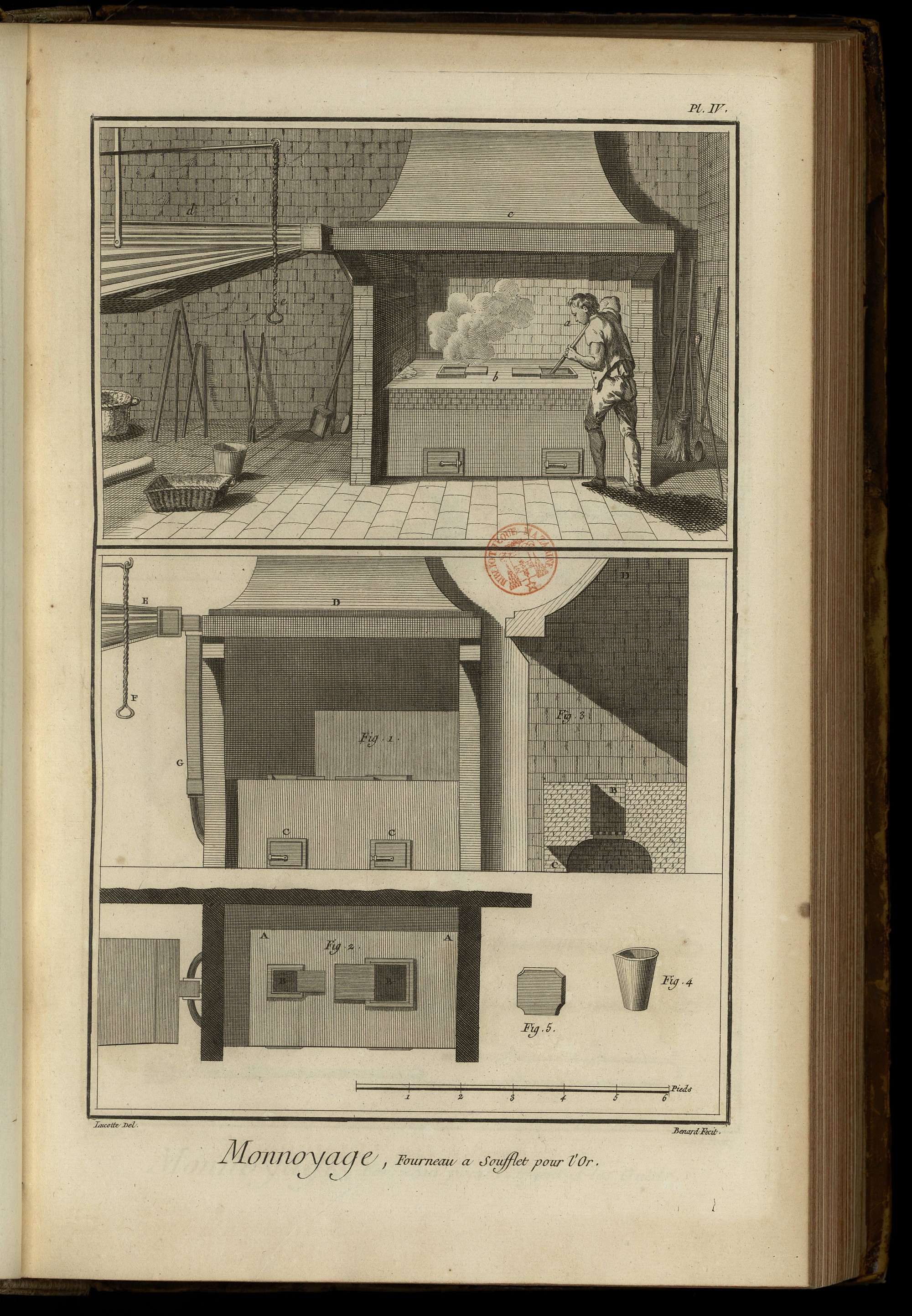

PLANCHE IV.
Le haut de cette Planche représente un fourneau à soufflet pour fondre l'or. a est un ouvrier qui découvre le creuset. B, le fourneau. c, la cheminée. d, le soufflet. e, la branloire du soufflet. Le reste de l'attelier est semé de différens outils propres à la fonte de l'or.
Fig. 1. L'élévation géométrale. 2. Le plan. Et 3. La coupe du fourneau à soufflet pour fondre l'or. A A, la tablette du fourneau. B B, les fourneaux. C C, les portes du cendrier. D, la cheminée. E, le soufflet. F, la branloire du soufflet. G, le tuyau du soufflet.
4. Creuset.
5. Carreau.
PLANCHE V.

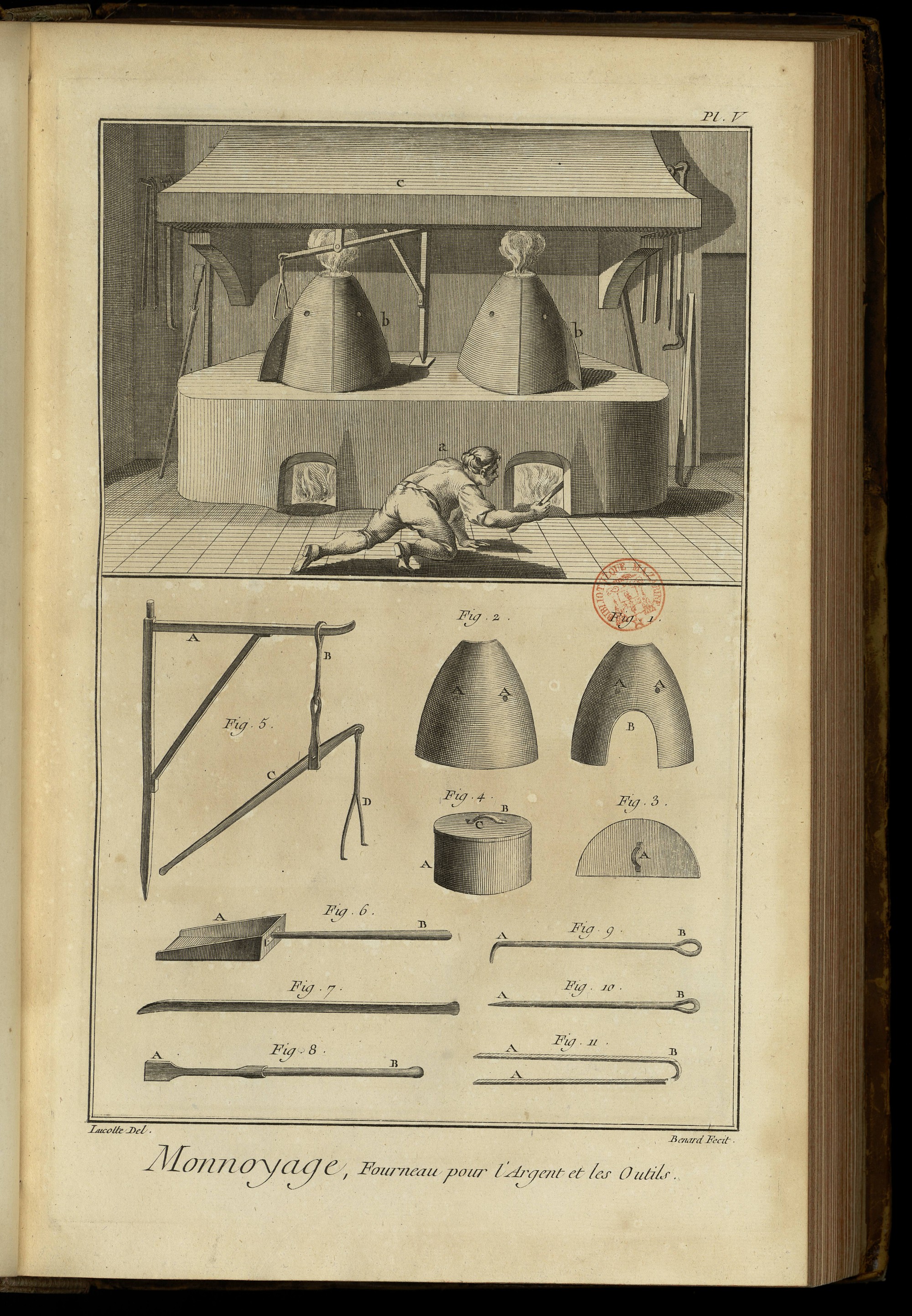

Le haut de cette Planche représente un fourneau à fondre l'argent. a est un ouvrier qui tire la cendre pour donner de l'air au fourneau. b b sont les fourneaux. c est la cheminée. Le reste de l'attelier est semé des outils propres à la fonte de l'argent.
Fig. 1. Chappe de devant. A A, trous pour l'enlever. B, ventouse.
2. Chappe de derriere. A A, trous pour l'enlever.
3. Couvercle de la bouche du fourneau. A, la main
4. Creuset pour l'argent. A, le creuset. B, le couvercle. C, la main du couvercle.
5. Fléau à enlever les chappes. A, la potence. B, le point d'appui du levier. C, le levier. D, le crochet double.
6. Pelle à cendre. A, la pelle. B, le manche.
7. Pince à enlever les creusets.
8. Houlette. A, la houlette. B, le manche.
9. Tisonnier crochu. A, le tisonnier. B, le manche.
10. Tisonnier pointu. B, le manche.
11. Pinces. A A, les tiges. B, la tête.

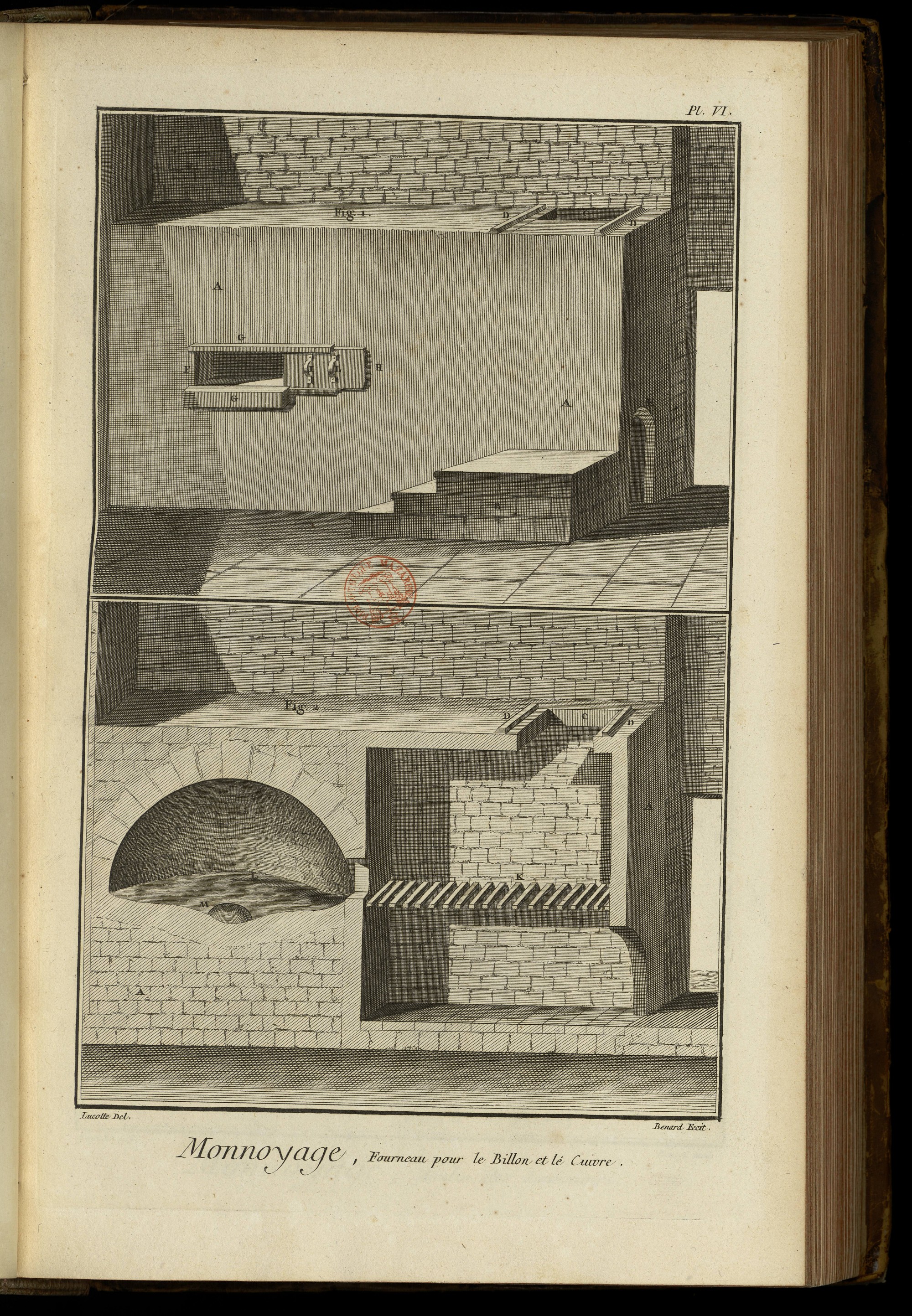

PLANCHE VI.
Fig. 1. L'élévation perspective, & la fig. 2. l'élévation intérieure d'un fourneau à fondre le billon & le cuivre. A A, le fourneau. B, le marchepié. C, la ventouse. D D, les coulisseaux de la ventouse. E, la porte du cendrier. F, la bouche du four. G G, les coulisseaux de la bouche. H, le couvercle de la bouche. I I, les mains. K, la grille du fourneau. L, l'endroit où se fait la fonte. M, masse de métal.
PLANCHE VII.

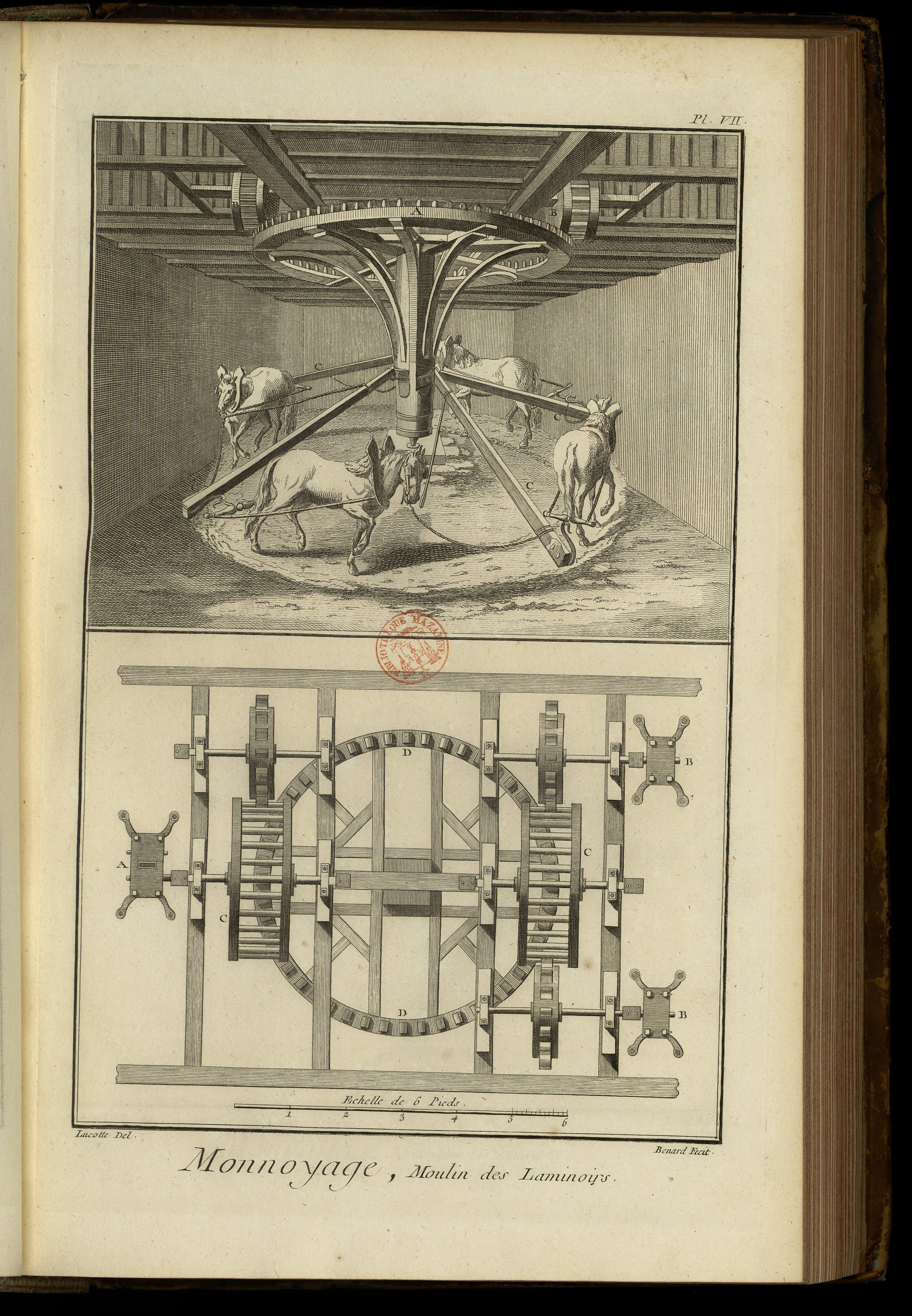

Le haut de cette Planche représente le manege des laminoirs. A, le rouet. B B, les lanternes. C C, les leviers.
Le bas de cette Planche représente le plan de différens laminoirs montés sur leur charpente. A, le dégrossi. B B, les laminoirs. C C, les lanternes. D D, le rouet.
PLANCHE VIII.

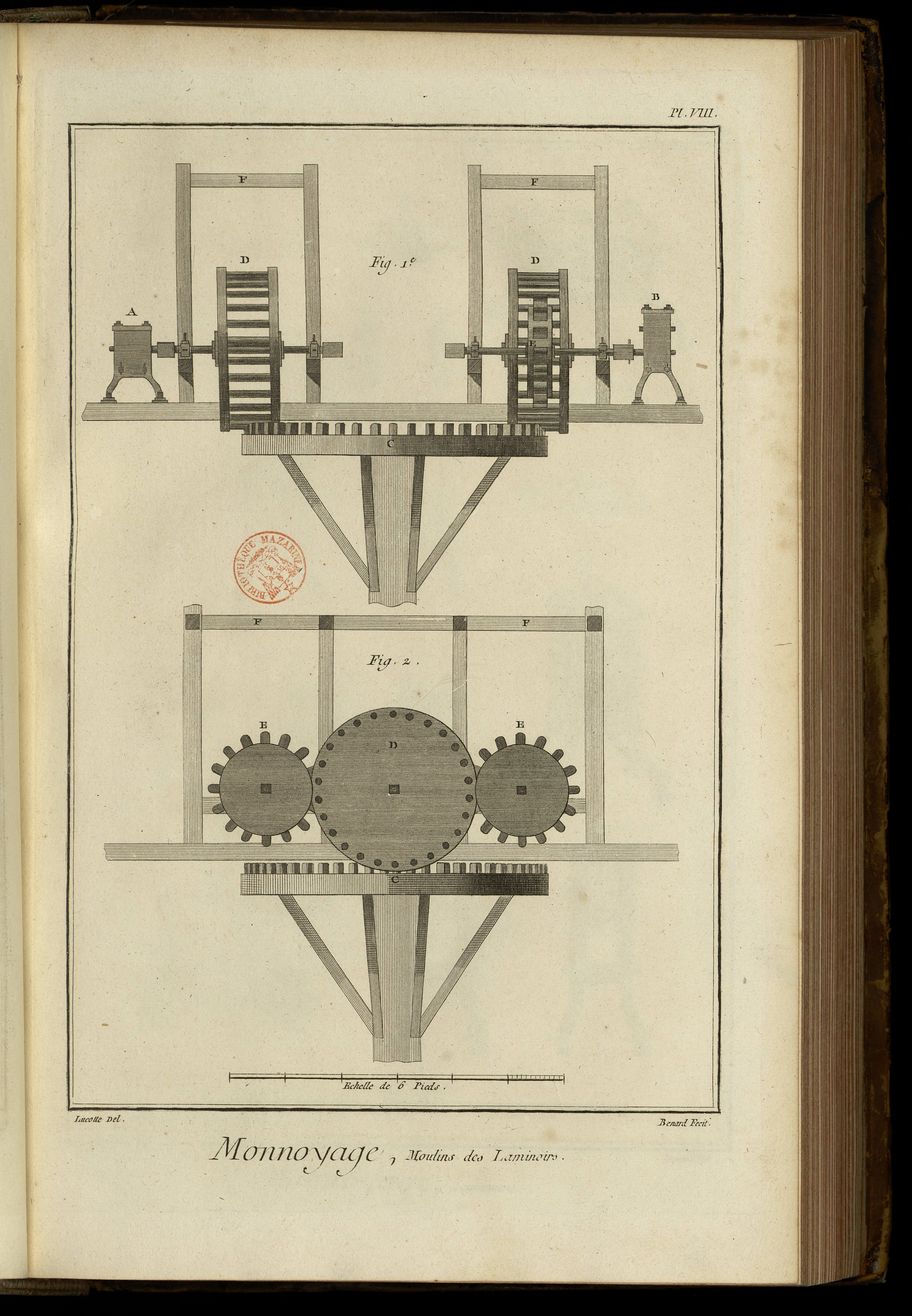

Fig. 1. Elévation géométrale, & fig. 2. élévation latérale des laminoirs montés sur leur charpente. A, le dégrossi. B, le laminoir. C, le rouet. D D, les lanternes. E, les petites roues. F F, &c. la charpente.

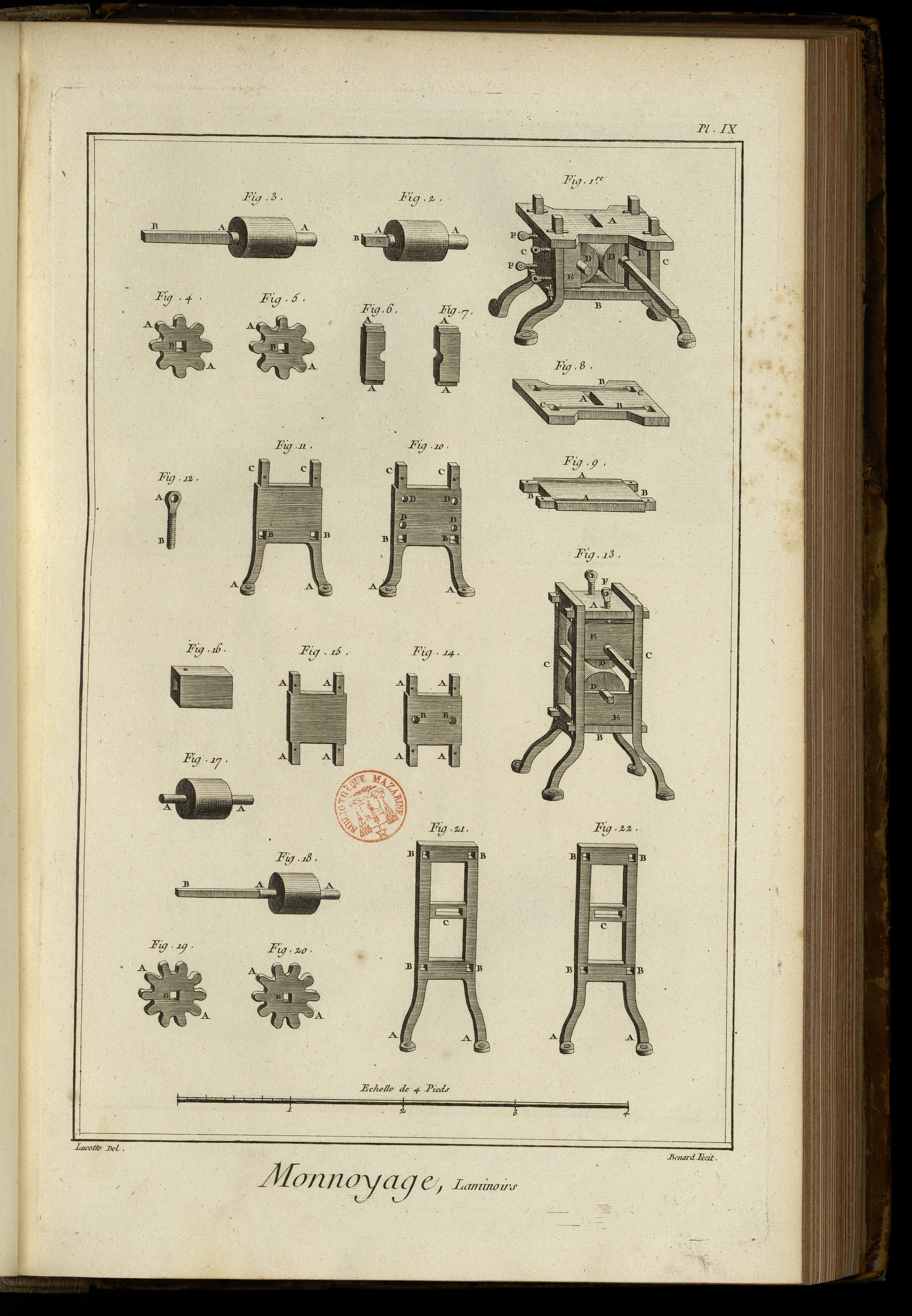

PLANCHE IX.
Fig. 1. Laminoir dégrossi monté. A, la platine supérieure. B, la platine inférieure. C C, les platines latérales. D D, les cylindres. E, les coussinets. F F, les vis.
2. Contre-cylindre du laminoir. A A, les tourillons. B, le quarré.
3. Cylindre du laminoir. A A, les tourillons. B, le quarré.
4. & 5. Pignons du laminoir. A A, les dents. B B, les trous quarrés.
6. & 7. Coussinets du laminoir. A A, &c. les languettes.
8. Platine supérieure du laminoir. A, la lumiere. B B, les rainures. C C, &c. les mortoises.
9. Platine inférieure du laminoir. A A, les rainures. B B, &c. les tenons.
10. & 11. Platines latérales du laminoir. A A, &c. les pattes. B B, les mortoises. C C, les tenons. B B, les tenons. D D, &c. les trous des vis.
12. Vis du laminoir. A, la tête. B, la tige taraudée.
13. Laminoir monté. A, la platine supérieure. B, la platine inférieure. C C, les platines latérales. D D, les cylindres. E E, les coussinets. F, les vis.
14. Platine supérieure du laminoir. A A, &c. les tenons. B B, les tenons des vis.
15. Platine inférieure. A A, &c. les tenons.
16. Boîte quarrée.
17. Contre-cylindre. A A, les tourillons.
18. Cylindre. A A, les tourillons. B, le quarré.
19. & 20. Pignons. A A, les dents. B B, les trous quarrés.
21. & 22. Platines latérales. A A, &c. les pattes. B B, &c. les mortoises. C C, les lumieres.
PLANCHE X.

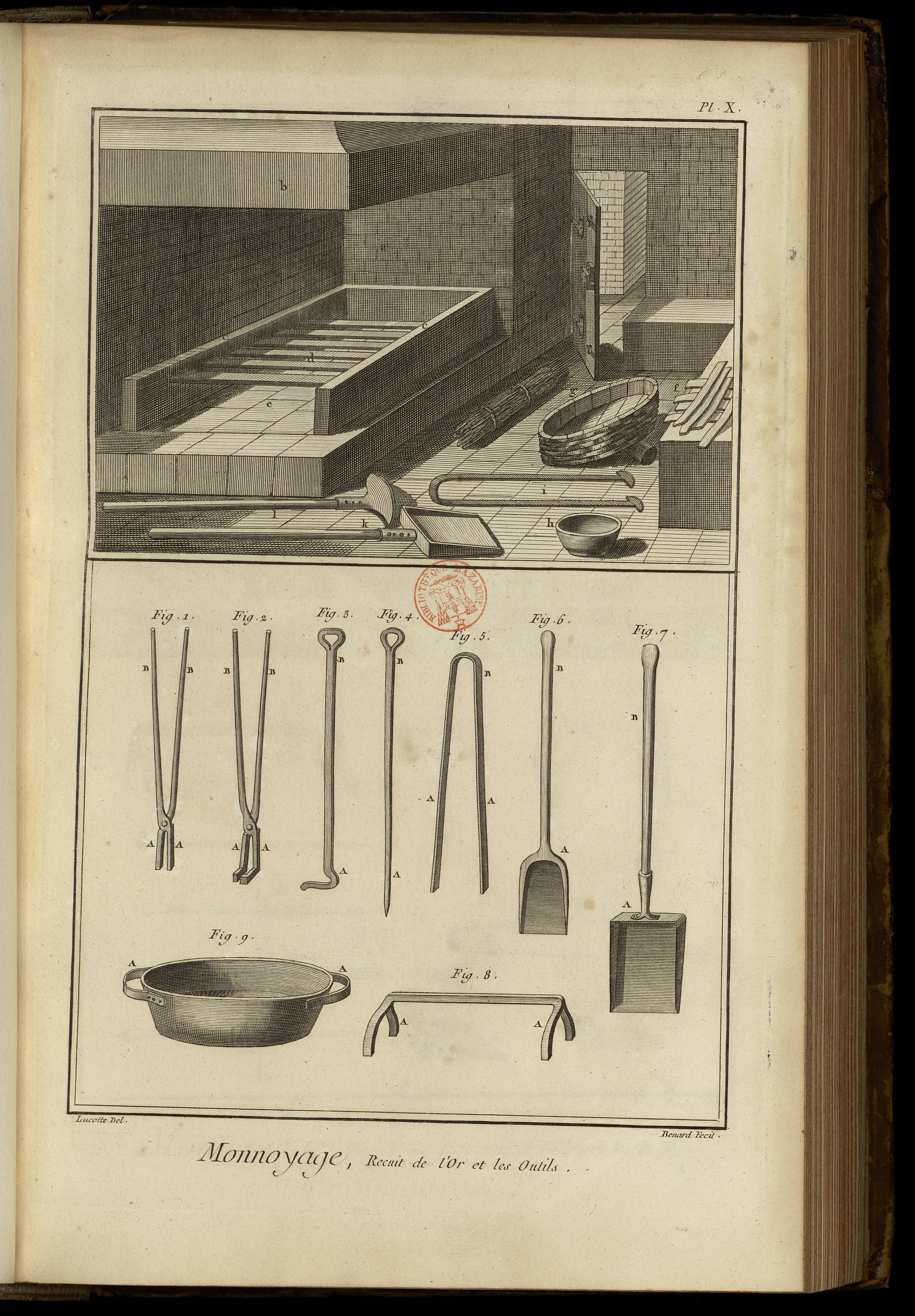

Le haut de cette Planche représente l'attelier & le fourneau à recuire l'or. a est le fourneau, b la cheminée, c c un petit mur en brique, d la grille du fourneau, e le cendrier du fourneau, f des lames, g un bacquet, h une sébille, i une paire de pinces, k une pelle de fer, l un rateau.
Fig. 1. Tenailles droites. A A, les mords. B B, les branches.
2. Tenailles croches. A A, les mords. B B, les branches.
3. Tisonnier crochu. A, le crochet. B, le manche.
4. Tisonnier pointu. A, la pointe. B, le manche.
5. Pinces. A A, les branches. B, la tête.
6. Pelle de bois. A, la pelle. B, le manche.
7. Pelle de fer. A, la pelle. B, le manche.
8. Chenet. A A, les piés.
9. Bouilloire. A A, les anses.
PLANCHE XI.

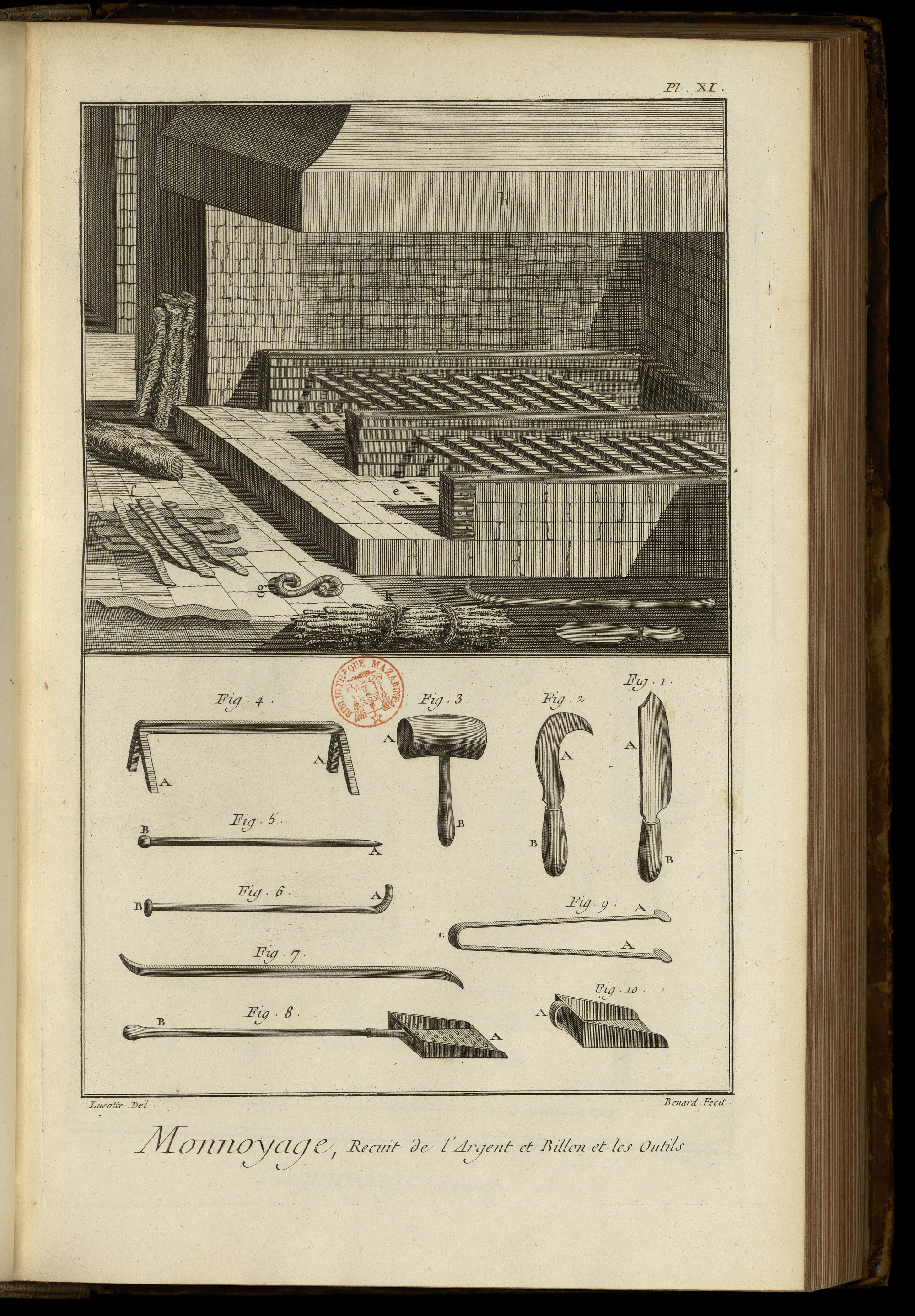

Le haut de cette Planche représente l'attelier & le fourneau à recuire l'argent & le billon. a est le fourneau, b la cheminée, c c c des petits murs en briques, d d les grilles du fourneau, e e les cendriers, f des lames, g une esse, h un tisonnier, i une serpe, k k du bois.
Fig. 1. Serpe. A, la serpe. B, le manche.
2. Serpette. A, la serpette. B, le manche.
3. Maillet. A, la tête. B, le manche.
4. Chenet. A A, les piés.
5. Tisonnier pointu. A, la pointe. B, le manche.
6. Tisonnier crochu. A, le crochet. B, le manche.
7. Pince.
8. Pelle à charbon. A, la pelle. B, le manche.
9. Pinces. A A, les branches. B, la tête.
10. Main. A, l'anse.
PLANCHE XII.

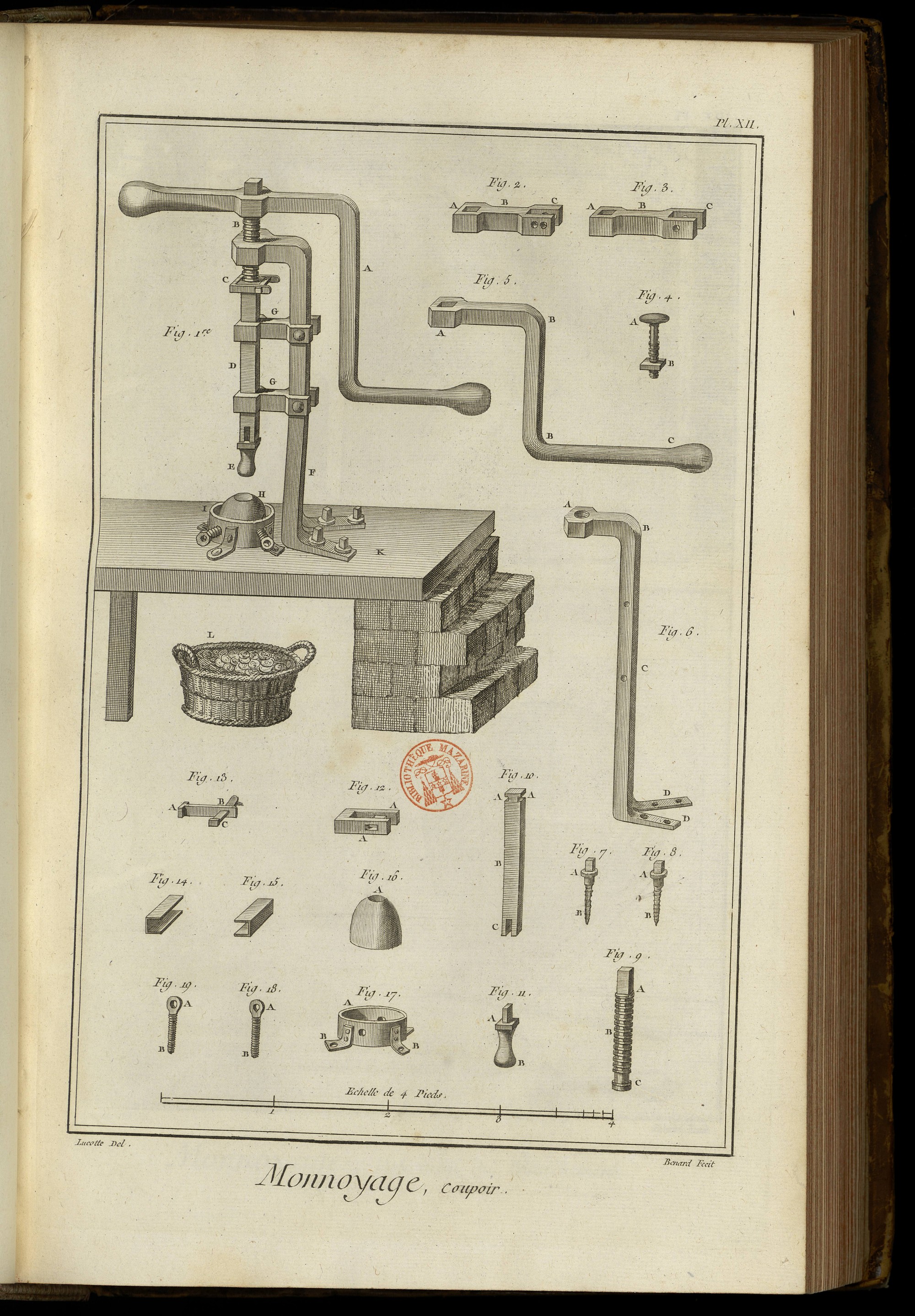

Fig. 1. Coupoir. A, le balancier à contre-poids. B, la vis. C, le crampon du touret. D, la tige de conduite. E, l'emporte-piece. F, le support. G G, les conduits. H, la perçoire. I, la boîte. K, l'établi. L, la manne aux flaons.
2. & 3. Conduits. A A, les trous de conduite. B B, les tiges. C C, les pattes pour les arrêter.
4. Clous à vis des conduits. A, la tête. B, la vis à écroux.
5. Balancier simple. A, la clé. B B, les coudes. C, la main.
6. Support. A, le trou à vis. B, le coude. C, la tige. D D, les pattes.
7. & 8. Vis en bois à têtes, à chapeau pour arrêter le coupoir sur l'établi. A A, les têtes. B B, les vis.
9. Vis. A, la tête. B, la vis à filet quarré. C, le touret.
10. Tige de conduite. A A, les rainures. B, la tige. C, la mortoise.
11. Emporte-piece. A, le tenon. B, le poinçon acéré.
12. Crampon de touret. A A, les mortoises.
13. Boulon du crampon. A, la tête. B, la mortoise. C, la clavette.
14. & 15. Petites boîtes de tôle pour le touret.
16. Perçoire. A, le trou acéré.
17. La boîte de la perçoire. A, la boîte. B B, les pattes.
18. & 19. Vis. A A, les têtes. B B, les tiges.

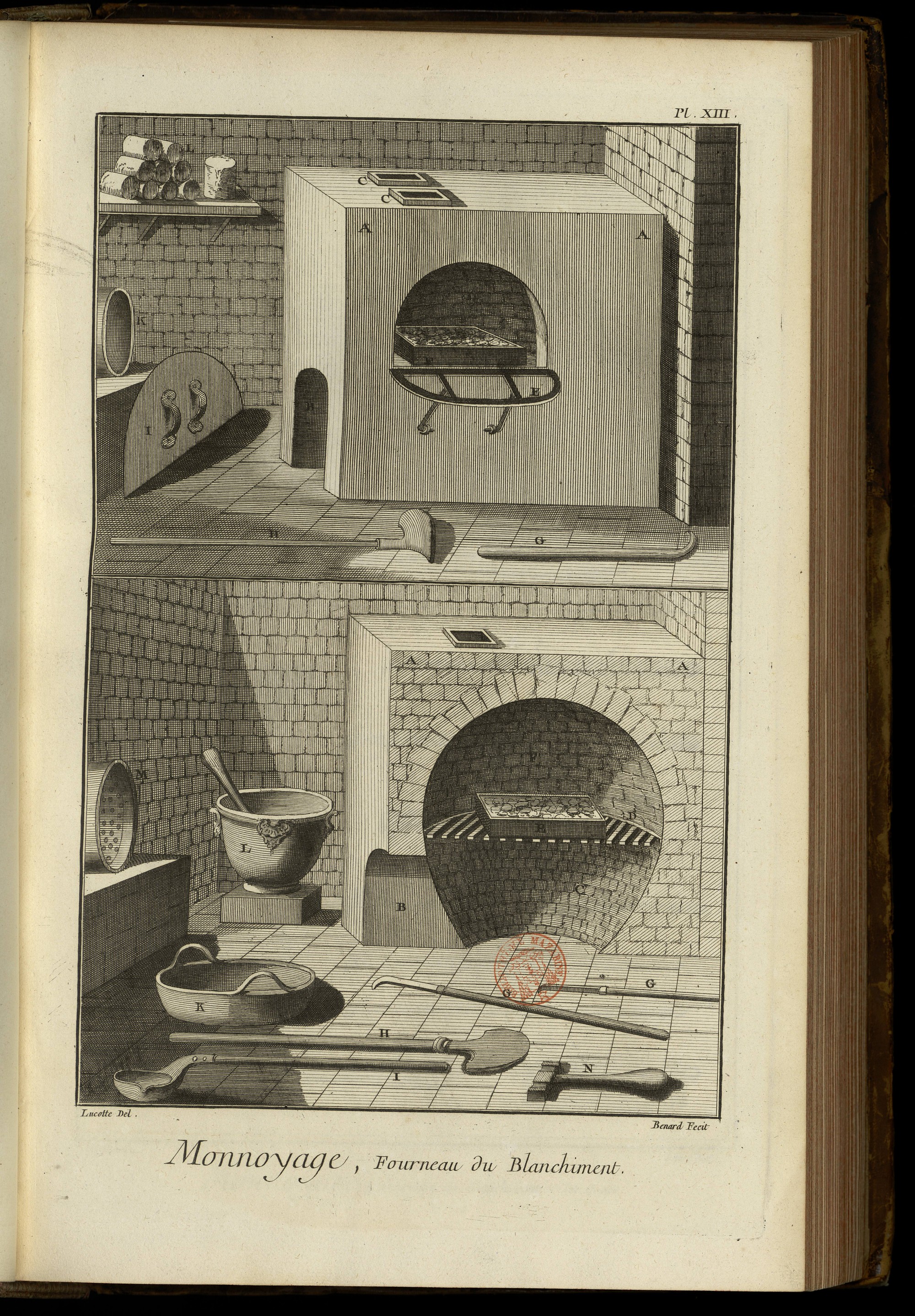

PLANCHE XIII.
Le haut de cette Planche représente l'élévation perspective du fourneau pour le blanchiment. A A, le fourneau. B, la porte du cendrier. C C, les ventouses. D, la bouche. E, la soupate. F, la case aux flaons. G représente un tisonnier, H un rable, I la porte de la bouche du fourneau, K un creuset de fer, L plusieurs creusets de terre.
Le bas de cette Planche représente la coupe du même fourneau. A A, le fourneau. B, la porte du cendrier. C, le cendrier. D, la grille du fourneau. E, la case aux flaons. F, la voûte du fourneau. G G représentent deux crochets de cuivre, K un bouilloir de cuivre, L un mortier & son pilon, M un crible, N un marteau.

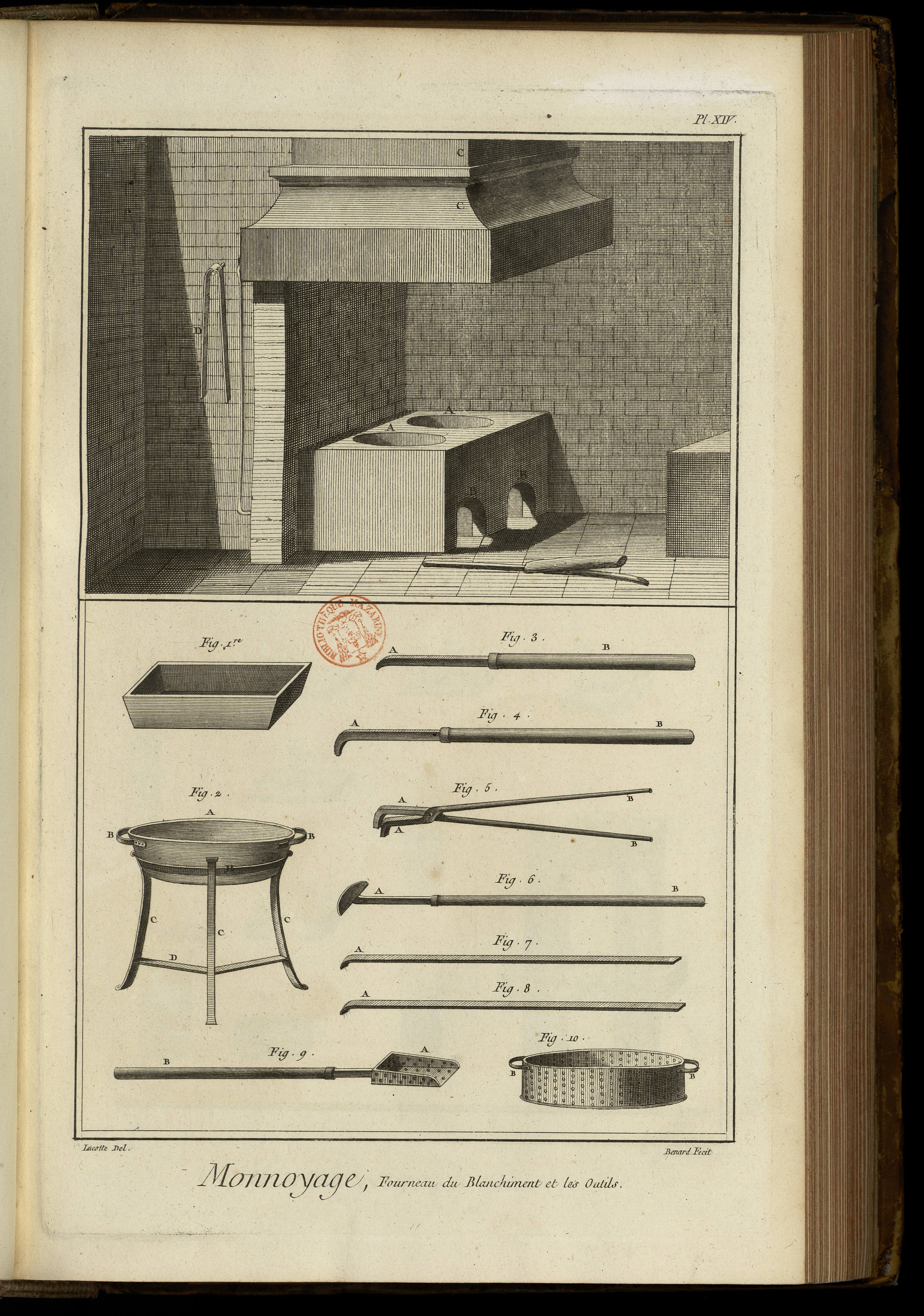

PLANCHE XIV.
Le haut de cette Planche représente un autre fourneau pour le blanchiment. A A, les fourneaux. B B, les portes des cendriers. C, la cheminée. D, des pinces, tisonniers & autres ustensiles.
Fig. 1. Canne de fer à faire chauffer les flaons.
2. Bouilloir sur son trépié. A, le bouilloir. B B, les anses. C C C, les supports du trépié. D, l'entre-toise. E, le cercle supérieur.
3. & 4. Crochets de cuivre à remuer les flaons. A A, les crochets. B B, les manches.
5. Tenailles. A A, les mords. B B, les branches.
6. Racloir de cuivre. A, le racloir. B, le manche.
7. & 8. Poulains. A A, les crochets.
9. Pelle à charbon de cuivre. A, la pelle. B, le manche.
10. Crible. A, le crible. B B, les anses.

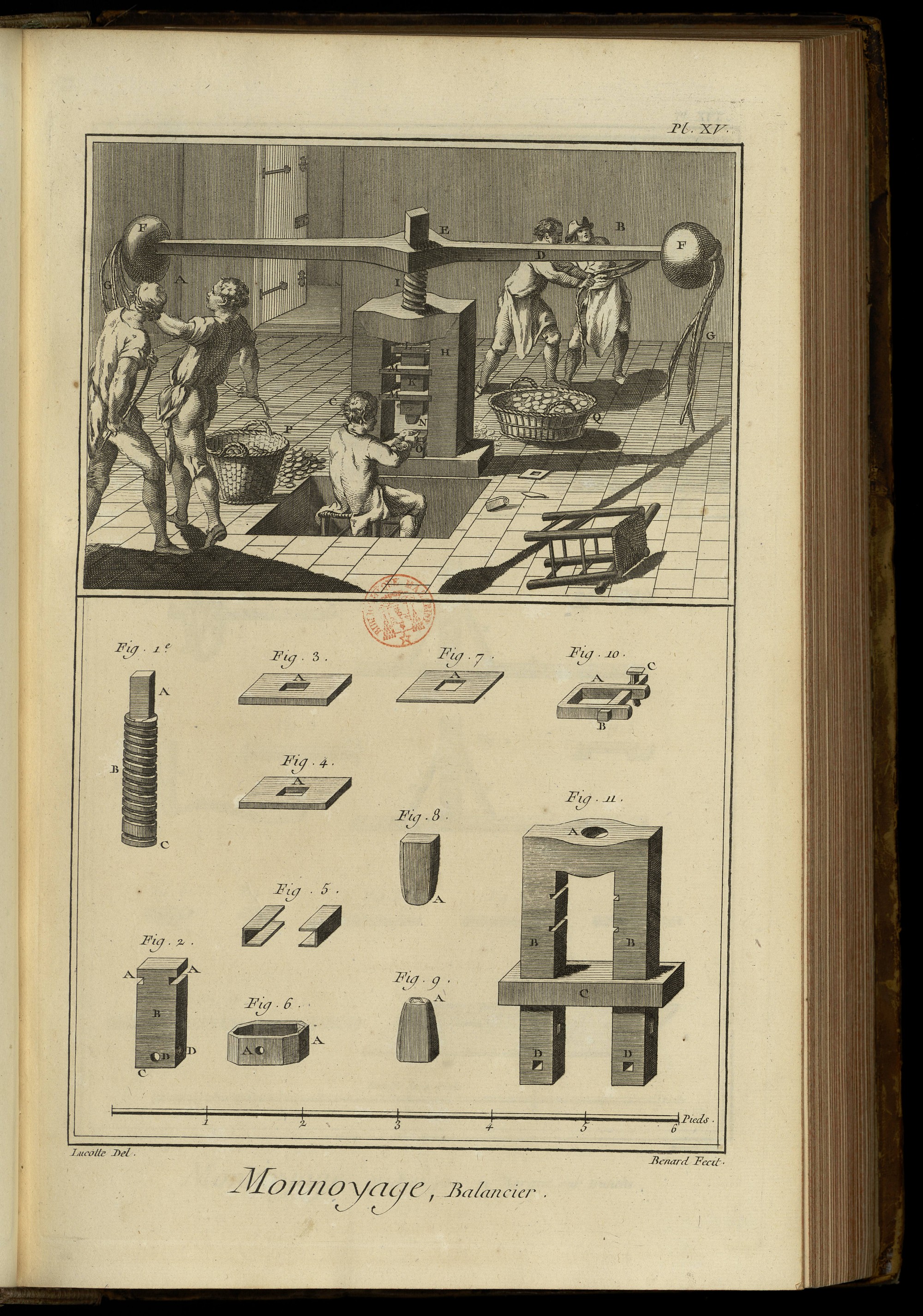

PLANCHE XV.
Le haut de cette Planche représente le balancier des monnoies mû en A & en B par des hommes ; celui en C est occupé à faire marquer les flaons. D D, le balancier. E, la clé du balancier. G G, les cordages. F F, les contre-poids du balancier. H, la presse. I, la vis. K, la tige de conduite. L, le crampon. M M, les platines de conduite. N, la matrice de l'effigie. O, la matrice de l'écusson. P, la manne aux flaons non marqués. Q, la manne aux flaons marqués.
Fig. 1. Vis. A, la tête. B, la vis à filet quarré. C, le touret.
2. Tige de conduite. A A, les rainures. B, la tige. C, la boîte. D D, les trous des vis.
3. & 4. Platines de conduite. A A, les trous quarrés.
5. Petites boîtes de tôle pour le touret.
6. Boîte pour la matrice de l'écusson. A A, les trous pour les vis.
7. Platine qui se pose sur la matrice de l'écusson pendant la marque. A, le trou quarré.
8. Matrice d'effigie. A, la tête acérée où est l'effigie.
9. Matrice d'écusson. A, la tête acérée où est l'écusson.
10. Crampon boulonné. A, le crampon. B, le boulon. C, la clavette.
11. Presse. A, l'écrou. B B, les branches. C, le support. D D, les trous pour l'arrêter sur le billot.
PLANCHE XVI.

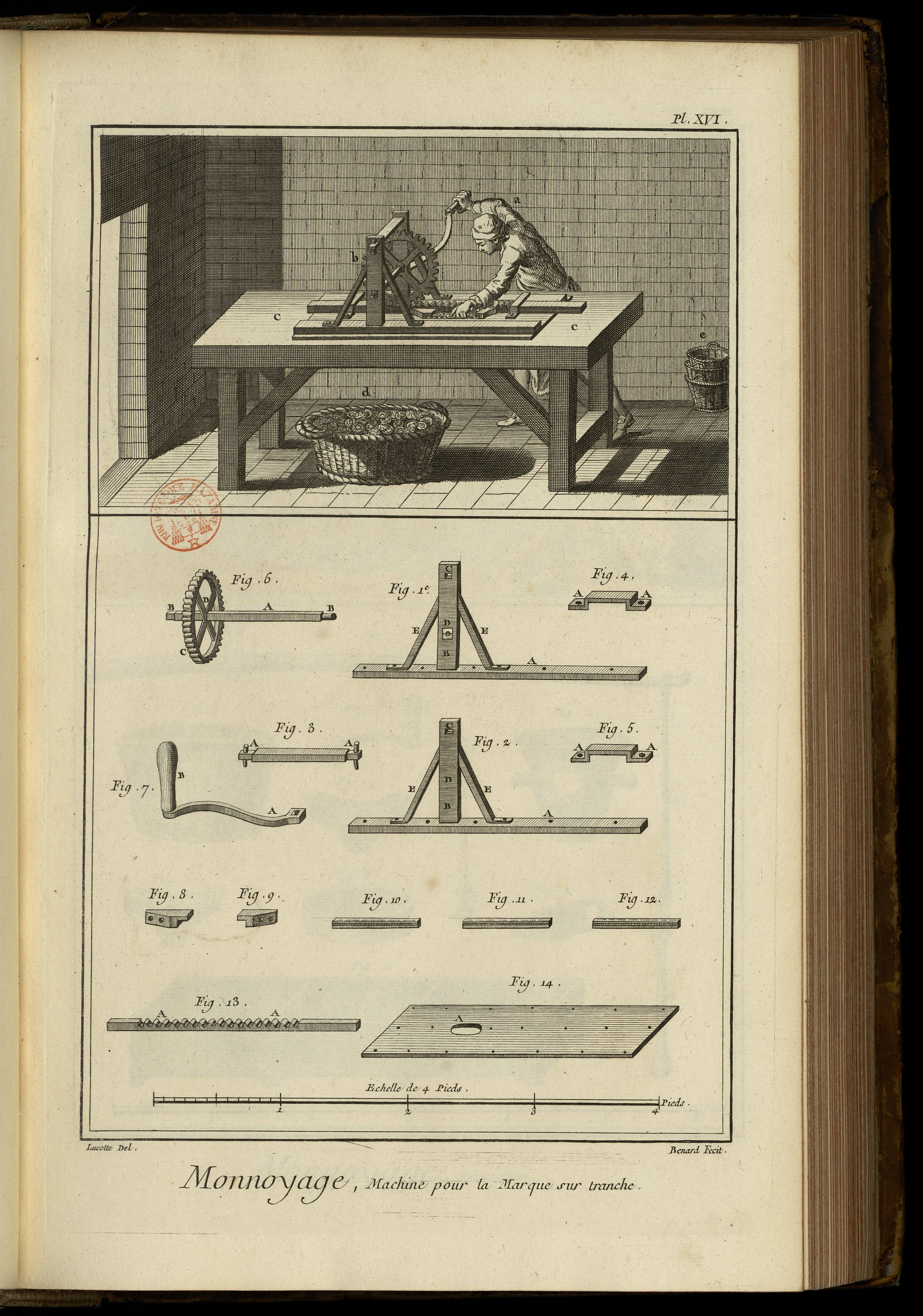

Le haut de cette Planche représente la machine à marquer la tranche des monnoies. a représente un ouvrier occupé à marquer sur tranche, b la machine à marquer, c c la table, d la manne aux monnoies, e plusieurs mannes aux flaons.
Fig. 1. & 2. Chassis de la machine. A A, les sommiers. B B, les montans. C C, les mortoises. D D, les trous des tourillons. E E, &c. les arboutans à patte.
3. Entretoise du chassis. A A, les tenons chevillés.
4. & 5. Crampons à pattes. A A, &c. les pattes.
6. Roue dentée. A, l'arbre. B B, les tourillons. C, la roue. D, la croisée de la roue.
7. Manivelle. A, la clé. B, le manche.
8. & 9. Arrêts des tringles à marquer.
10. 11. & 12. Différentes tringles d'acier propres à marquer la tranche des monnoies.
13. Crémalliere. A A, les dents.
14. Platine. A, le trou par où passent les monnoies.
PLANCHE XVII.

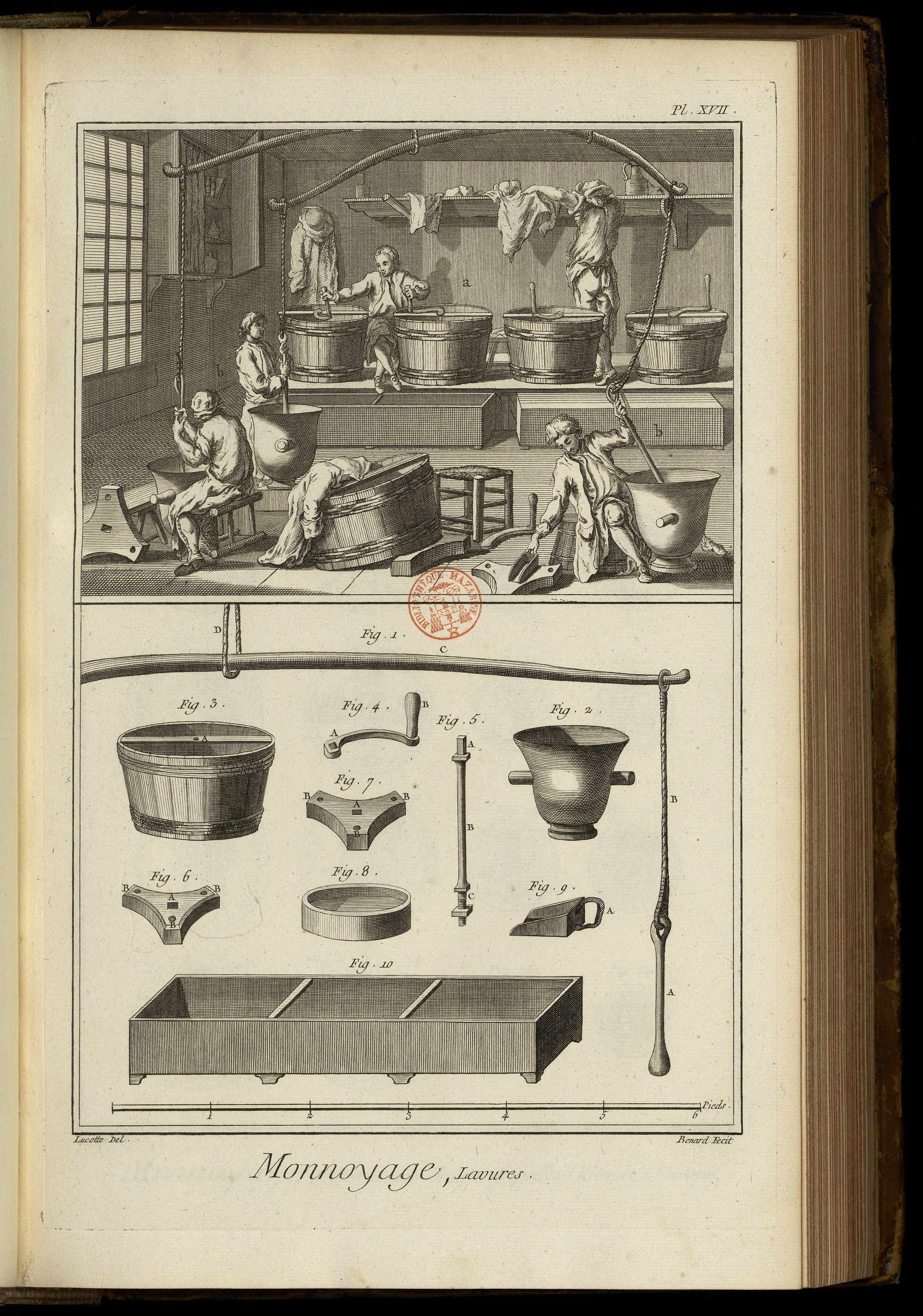

Le haut de cette Planche représente un attelier où se font les lavures. Plusieurs ouvriers sont occupés, les uns en a à tourner les manivelles ; d'autres en B B à piler les ordures & mâchefers dans des mortiers.
Fig. 1. Pilon & son mouvement. A, le pilon. B, la corde. C, la perche. D, le point d'appui.
2. Mortier.
3. Bacquet à faire les lavures. A, la barre soutenant le tourniquet.
4. Manivelle. A, la clé. B, le manche.
5. Arbre de tourniquet. A, la tête. B, la tige. C, la vis à écrou.
6. Croix de chevalier de bois. A, le trou du milieu. B B, les trous pour l'attacher.
7. Croix de chevalier de fer. A, le trou du milieu. B B B, les trous pour l'attacher.
8. Fond de tourniquet.
9. Main de cuivre. A, l'anse.
10. Auge de bois.

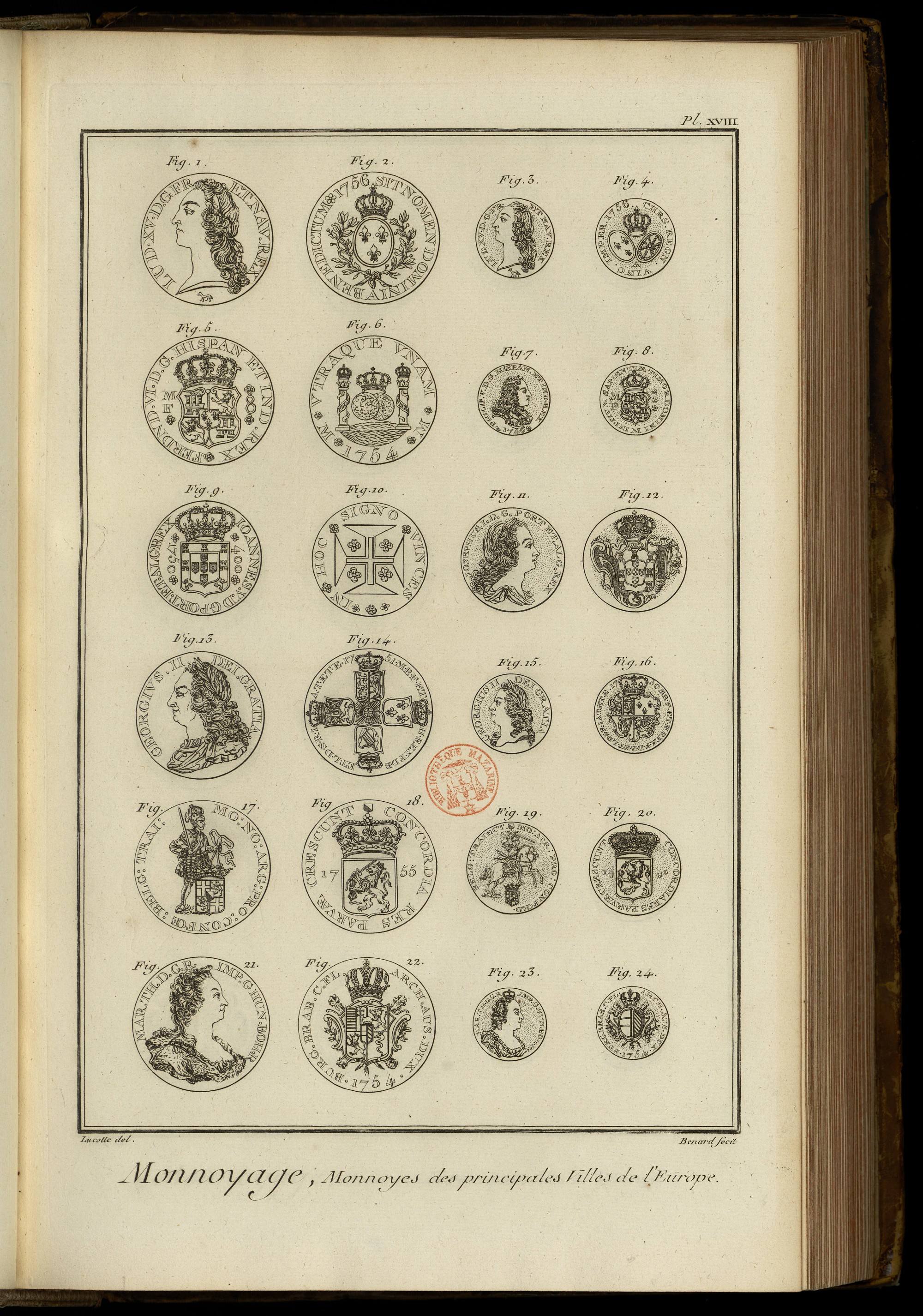

PLANCHE XVIII.
Monnoies des principales Villes de l'Europe.
Fig. 1. & 2. Ecu d'argent de France.
3. & 4. Louis d'or de France.
5. & 6. Piastre d'argent d'Espagne.
7. & 8. Pistole d'or d'Espagne.
9. & 10. Croizade d'argent de Portugal.
11. & 12. Piece d'or de Portugal.
13. & 14. Croun d'argent d'Angleterre.
15. & 16. Guinée d'or d'Angleterre.
17. & 18. Rixdalle d'argent d'Hollande.
19. & 20. Ruyder d'or d'Hollande.
21. & 22. Ducaton d'argent des Pays-Bas.
23. & 24. Souverain d'or des Pays Bas.
PLANCHE XIX.

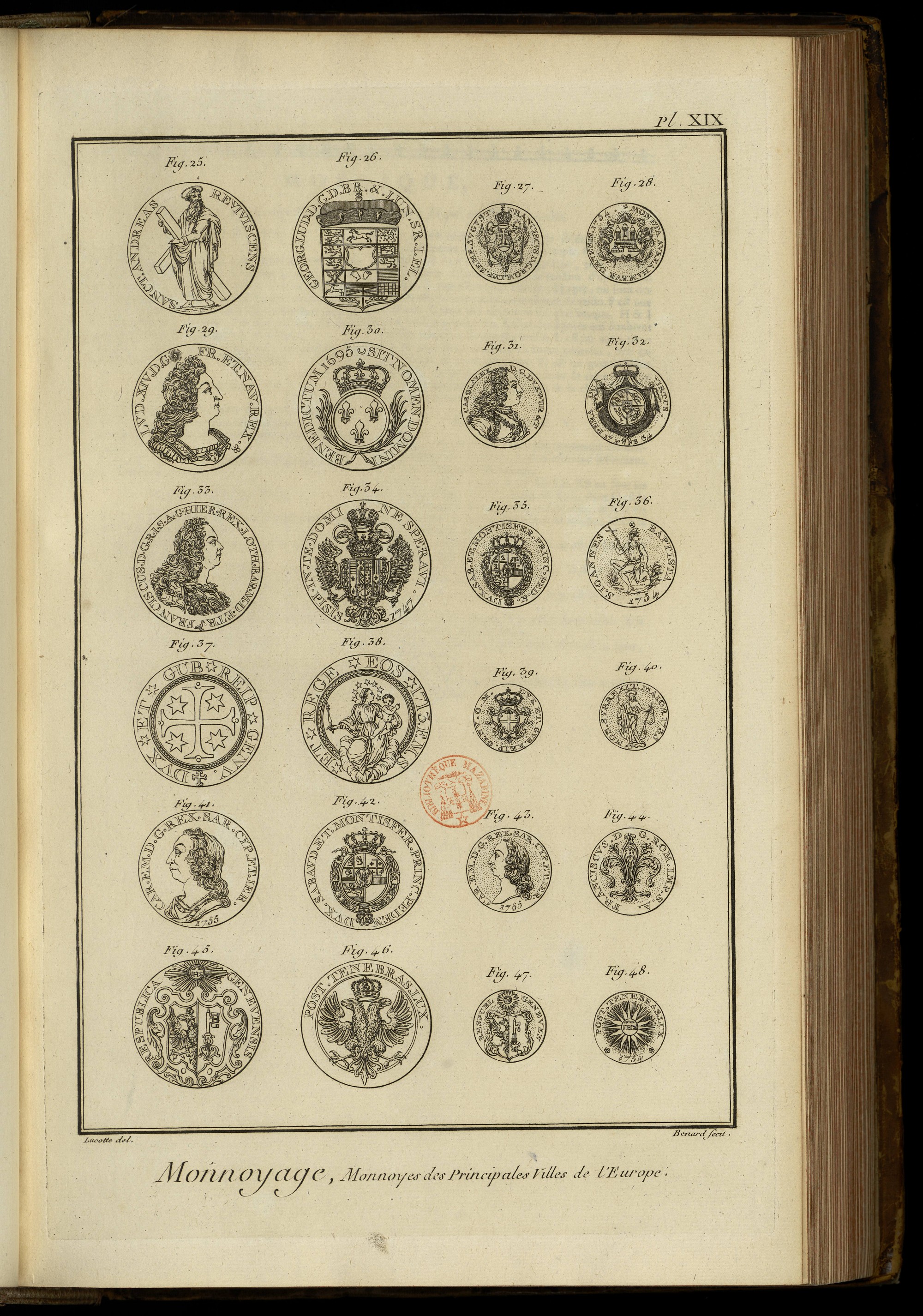

Suite des monnoies des principales Villes de l'Europe.
Fig. 25. & 26. Rixdalle d'argent d'Allemagne.
27. & 28. Ducat d'or d'Hambourg.
29. & 30. Ecu d'argent de France de Louis XIV.
31. & 32. Carolin d'or d'Allemagne.
33. & 34. Francisconi d'argent de Toscane.
35. & 36. Rouponi d'or de Toscane.
37. & 38. Croizal d'argent de Gènes.
39. & 40. Sequin d'or de Gènes.
41. & 42. Demi-écu d'argent de Savoie.
43. & 44. Pistole d'or de Savoie.
45. & 46. Patagon d'argent de Genève.
47. & 48. Pistole d'or de Genève.
