Planches:PARCHEMINIER (volume VIII)
PARCHEMINIER,
Contenant sept Planches.

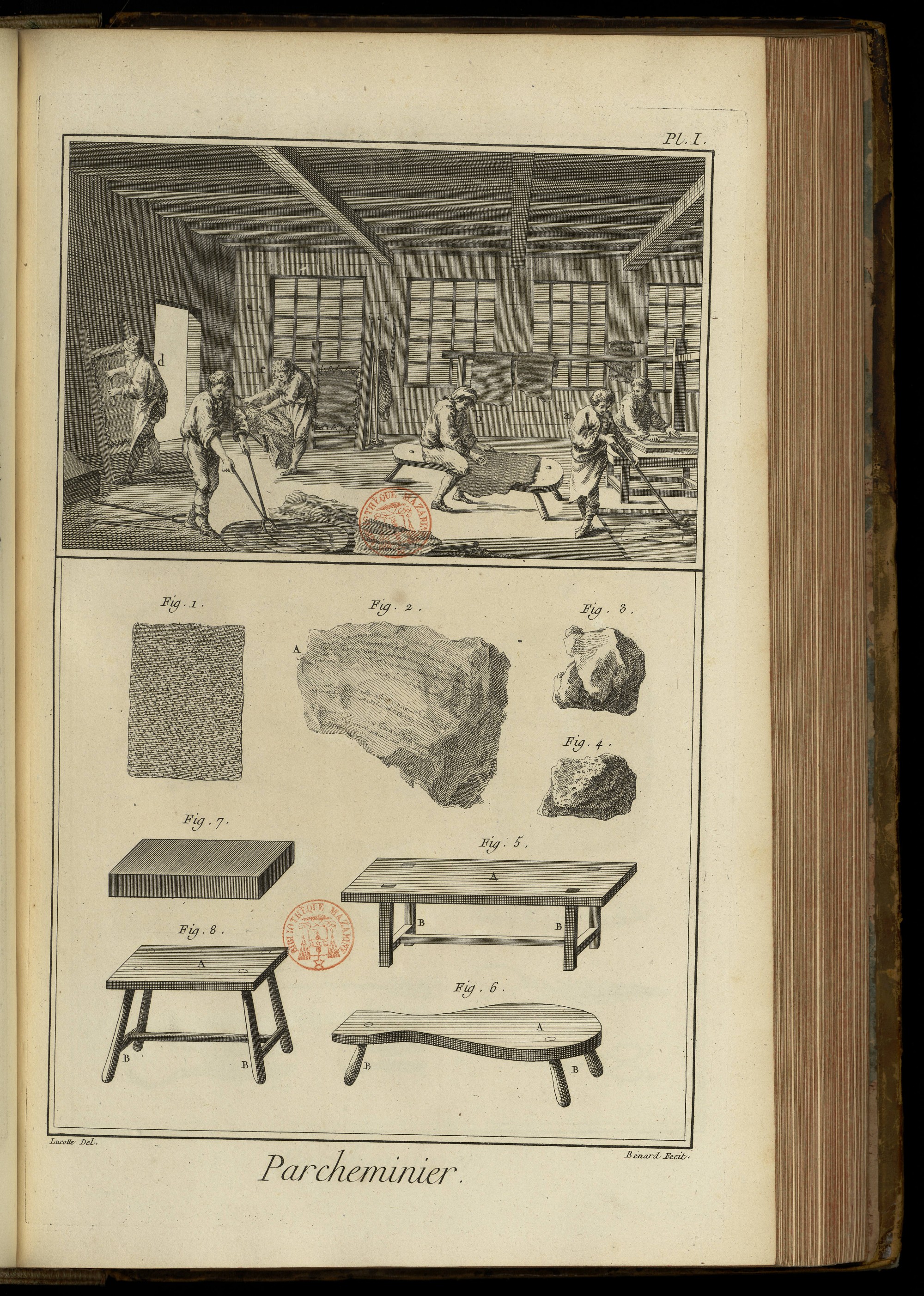

PLANCHE Iere.
LE haut de cette Planche représente un attelier de parcheminier, où plusieurs ouvriers sont diversement occupés ; un en a, à passer les peaux fraîches dans un bassin d'eau pour les nettoyer ; un en b, à poncer une peau de parchemin ; un en c, à mettre les peaux dans le plein ; un en d, à raturer sur la herse ; un en e, à peler les peaux ; & un autre en f, à tailler le parchemin suivant les modeles.
Fig. 1. Morceau de peau qui démontre à-peu-près la forme des fibres aponévrotiques s'entrelaçant les unes dans les autres dont le tissu est composé.
2. Morceau de parchemin écrit, dont le côté A resserré par la chaleur du feu, démontre que cet élément en rapproche les fibres les unes des autres.
3. Morceau de chaux non éteinte.
4. Pierre-ponce.
5. Table à poncer. A, la table. B B, les piés.
6. Selle à poncer. A, la selle. B B, les piés.
7. Pierre à poncer, de liais ou de grès.
8. Escabeau de la pierre à poncer. A, la tablette. B B, les piés.

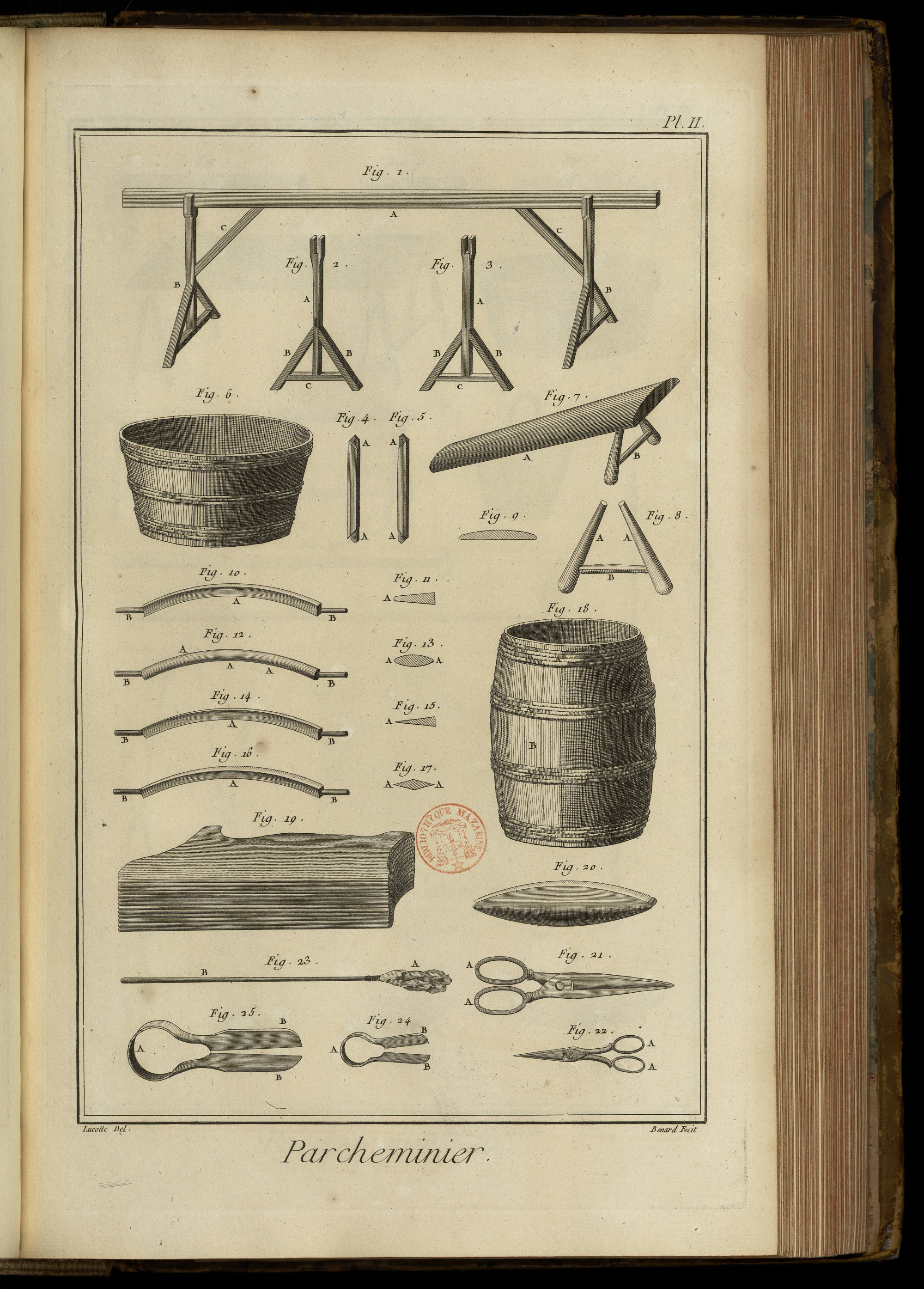

PLANCHE II.
Fig. 1. Etendoir pour étendre & faire secher les peaux. A, la barre. B B, les piés. C C, les liens.
2. & 3. Piés de l'étendoir. A A, les montans à fourchette. B B, les arcboutans. C C, les traverses.
4. & 5. Liens de l'étendoir. A A, &c. les tenons.
6. Cuvier à tremper les peaux.
7. Chevalet à peler. A, le chevalet. B, la jambette.
8. Jambette du chevalet. A A, les jambes. B, la traverse.
9. Coupe du chevalet.
10. Couteau à talon ou fer à récasse, dont le taillant est arrondi. A, le taillant. B B, les poignées.
11. Coupe du même couteau. A, le taillant arrondi.
12. Couteau à talon à deux tranchans arrondis. A A, taillans. B B, les poignées.
13. Coupe du même couteau. A A, les taillans arrondis.
14. Couteau de riviere à un seul tranchant. A. le taillant. B B, les poignées.
15. Coupe du même. A, le taillant.
16. Couteau de riviere à deux tranchans. A, le taillant. B B, les poignées.
17. Coupe du même. A A, les deux tranchans.
18. Tonne que l'on enfonce en terre servant de plein. A A, les cerces. B B, les douves.
19. Peaux en retraite.
20. Quevre, espece de pierre à aiguiser, dont on pele aussi les cuirs.
21. Forts ciseaux. A A, les anneaux.
22. Ciseaux à mouche. A A, les anneaux.
23. Fourgon ou pousson, espece de goupillon fait de plusieurs mauvaises peaux réunies, servant à étendre la chaux sur les peaux. A, le fourgon. B, le manche.
24. & 25. Forces de différentes grosseurs. A A, les ressorts. B B, les mords.

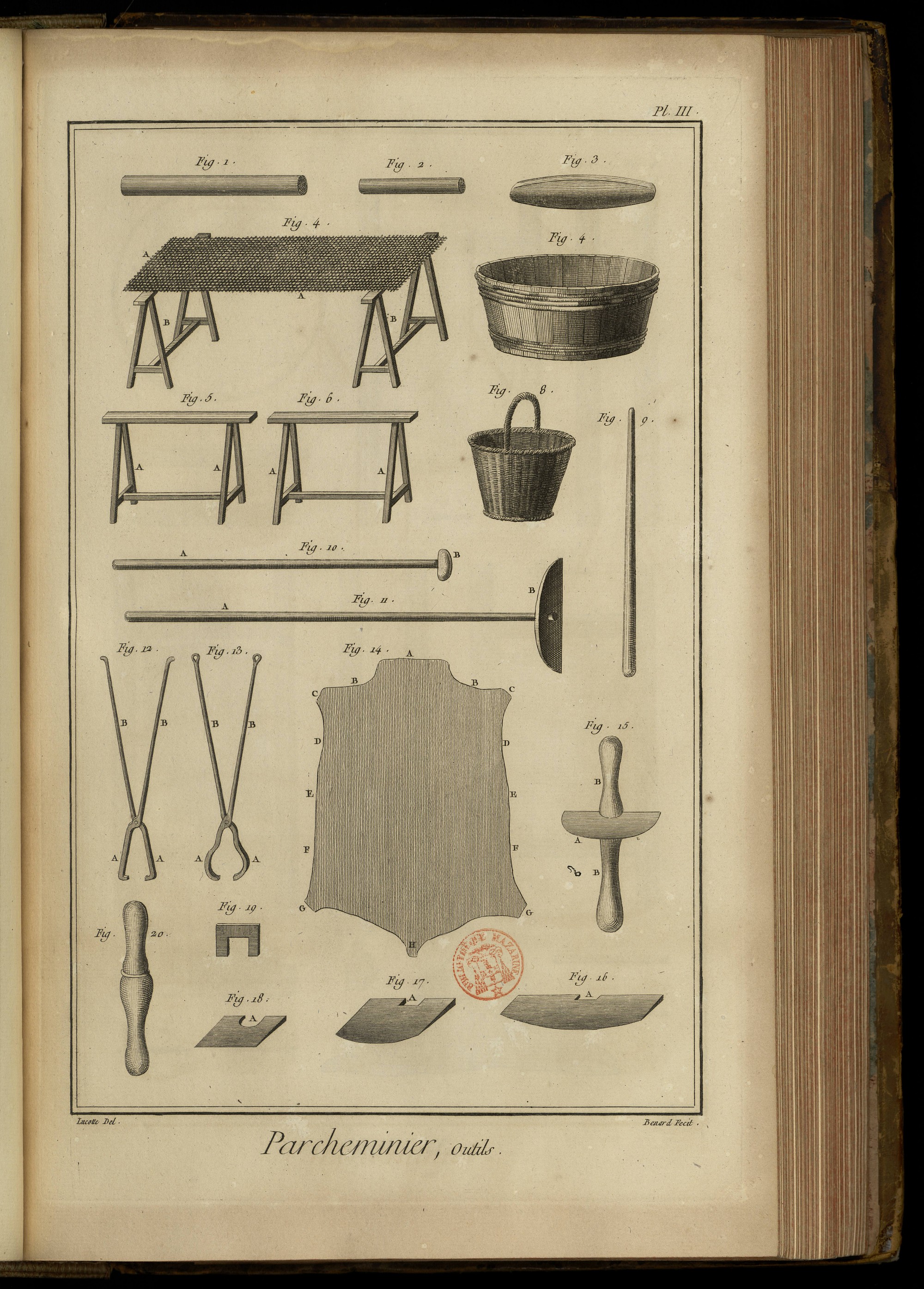

PLANCHE III.
Fig. 1. Peloir servant à ôter le poil ou la laine.
2. Petit peloir.
3. Pierre à peler les peaux.
4. Claie à faire sécher les peaux. A A, la claie. B B, les tréteaux.
5. & 6. Tréteaux. A A, les piés.
7. Cuvier à tremper la bourre.
8. Panier à laver la bourre.
9. Bâton à démêler la bourre.
10. Bouloir ou pousson à remuer la chaux. A, le manche. B, le bouloir.
11. Rateau à remuer la chaux. A, le manche. B, le rateau.
12. & 13. Tenailles à tirer les peaux du plein. A A, &c. les mords. B B, &c. les branches.
14. Peau. A, la tête ; c'est le col de l'animal. B B, les colets ; ce sont les épaules. C C, les pattes des colets ; ce sont les pattes de devant. D D, les brisets ; ce sont les aisselles. E E, les boudines ; c'est le dessous du ventre. F F, les tétines ; ce sont les mamelles. G G, les pattes de la culée ; ce sont les pattes de derriere. H, la culée ; c'est la queue de l'animal.
15. Fer à écharner. A, le fer. B B, le manche.
16. 17. & 18. Différentes lames à écharner. A A A, les entailles pour les retenir au manche.
19. Serre à retenir les lames à écharner dans leurs manches.
20. Manche de lame à écharner.

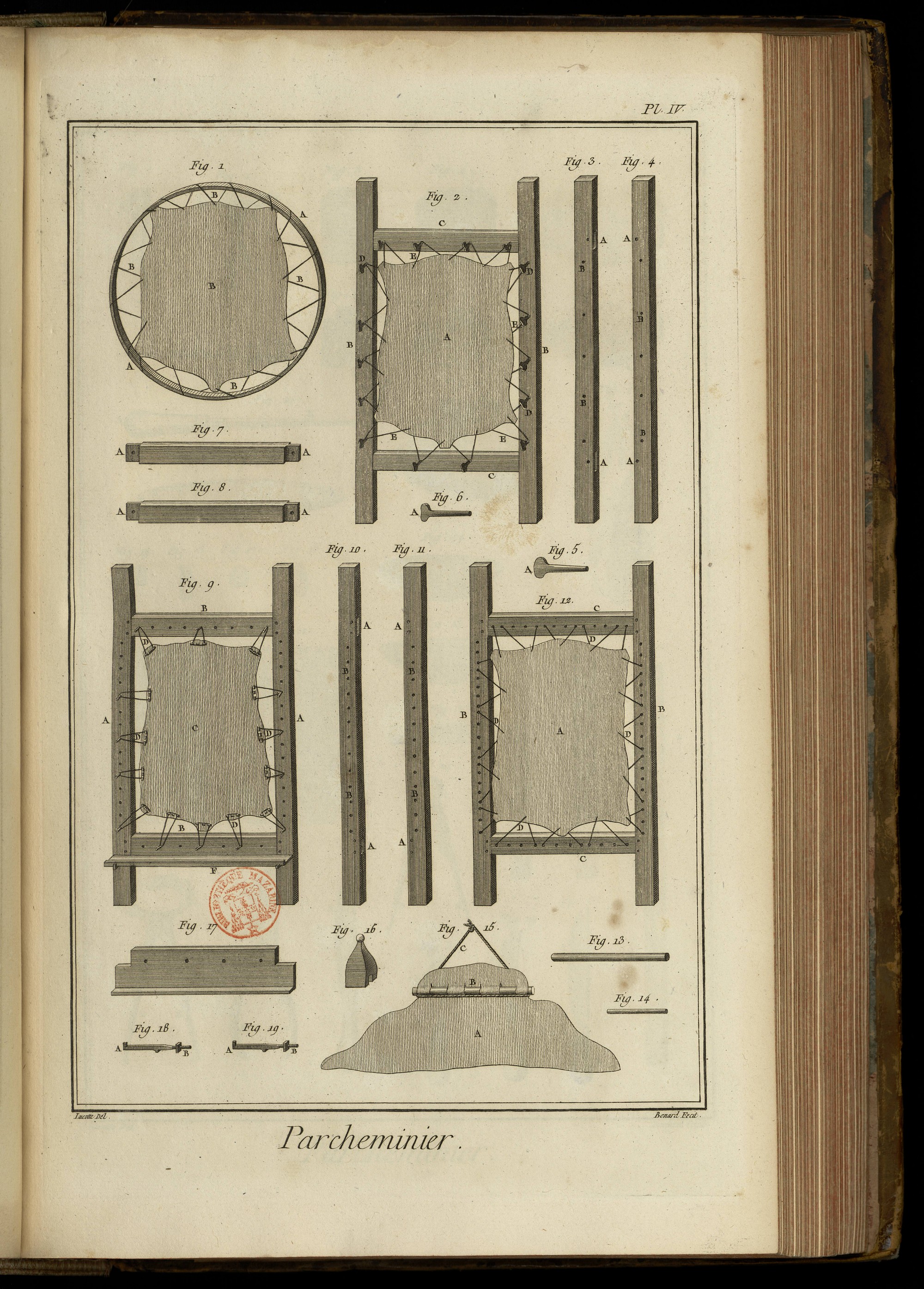

PLANCHE IV.
Fig. 1. Cercle à rature. A A, le cercle. B, la peau montée. C C, les ficelles.
2. Herse à raturer. A, la peau. B B, les montans de la herse. C C, les traverses. D D, les chevilles. E E, les ficelles.
3. & 4. Montans de la herse. A A, les mortoises des traverses. B B, les trous des chevilles.
5. & 6. Cheville de la herse. A A, les têtes.
7. & 8. Traverse de la herse. A A, &c. les tenons.
9. Herse montée de brochettes. A A, les montans. B B, les traverses. C, la peau. D D, &c. les brochettes. E E, &c. les chevilles. F, la planchette.
10. & 11. Montans de la herse. A A, les mortoises. B B, les trous des chevilles.
12. Autre herse montée différemment. A, la peau. B B, les montans. C C, les traverses. D D, les ficelles pour retenir la peau.
13. & 14. Broches & brochettes à brocher les peaux sur la herse à brocher.
15. Brochette montée sur une portion de peau. A, la peau. B, la brochette. C, la ficelle.
16. Mordant ou gland à cause de sa forme, fait pour haper le haut de la peau sur la herse.
17. Planchette qui se place au bas des herses pour déposer les outils.
18. & 19. Rapports de la planchette. A A, les talons. B B, les vis à écrous.

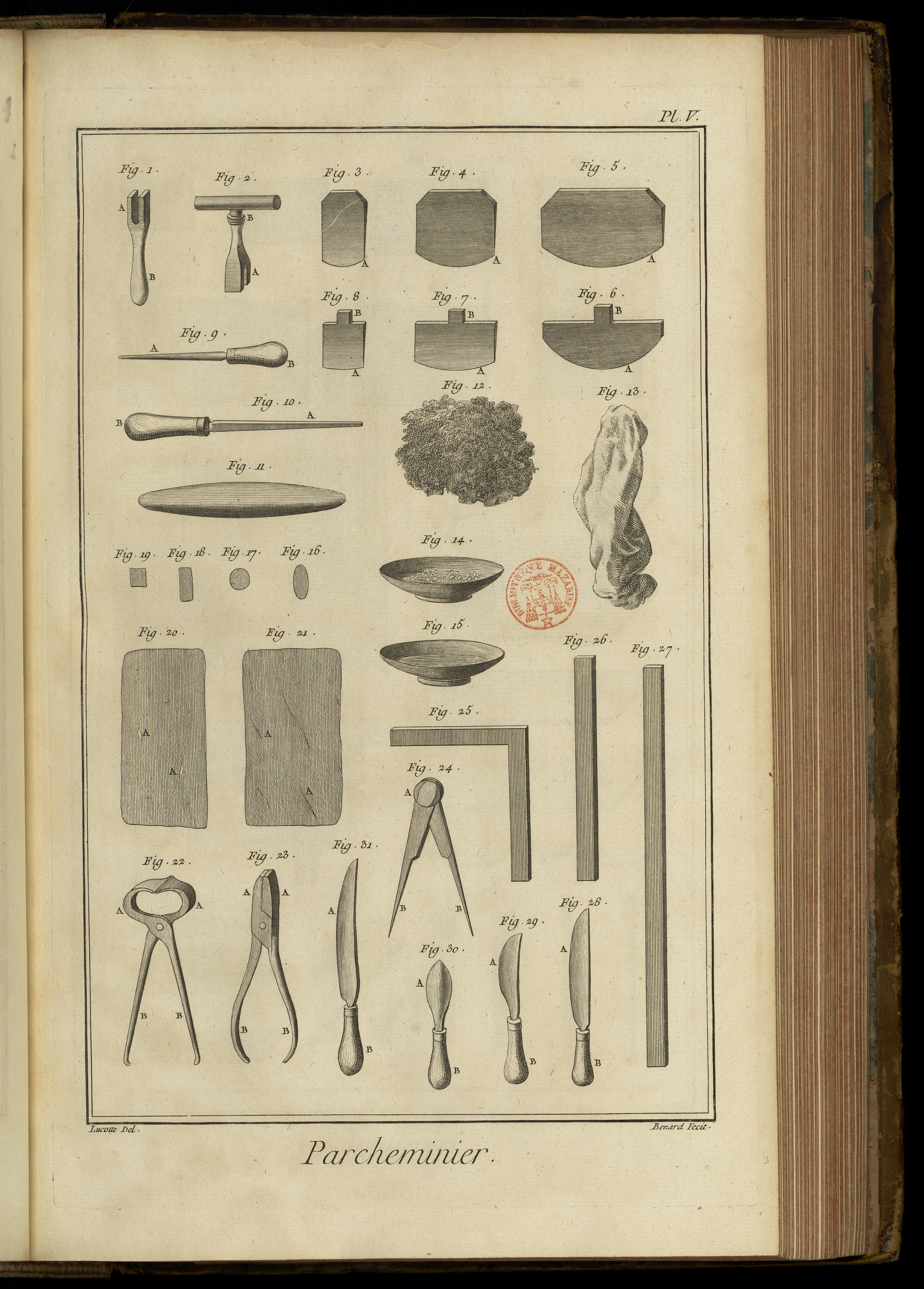

PLANCHE V.
Fig. 1. Clé à tourner les vis de la herse. A, la clé. B, le manche.
2. Autre clé destinée au même usage. A, la clé. B, le manche.
3. 4. & 5. Différentes lames à écharner. A A A, les taillans.
6. 7. & 8. Différentes lames à raturer. A A A, les taillans. B B B, les queues.
9. Pistolet rond pour donner le fil aux lames. A, le pistolet. B, le manche.
10. Pistolet quarré. A, le pistolet. B, le manche.
11. Affiloir pour donner le fil aux lames.
12. Effleuroir, morceau de peau garni de laine.
13. Guenillon.
14. Tasse à mouche.
15. Tasse à gomme.
16. 17. 18. & 19. Mouche de différentes formes pour boucher les trous du parchemin.
20. Morceau de parchemin percé de trous pour y mettre des pieces ou mouches, A A, les trous.
21. Morceau de parchemin avec coutelures. A A, les coutelures.
22. Tenailles ou triquoises. A A, les mords. B B, les branches.
23. Pinces plates. A A, les mords. B B, les branches.
24. Compas. A, la tête. B B, les jambes.
25. Equerre.
26. & 27. Regles pour couper les feuilles.
28. 29. & 30. Différens couteaux à rogner les feuilles. A A A, les lames. B B B, les manches.
31. Couteau à couper les défectuosités. A, la lame. B, le manche.

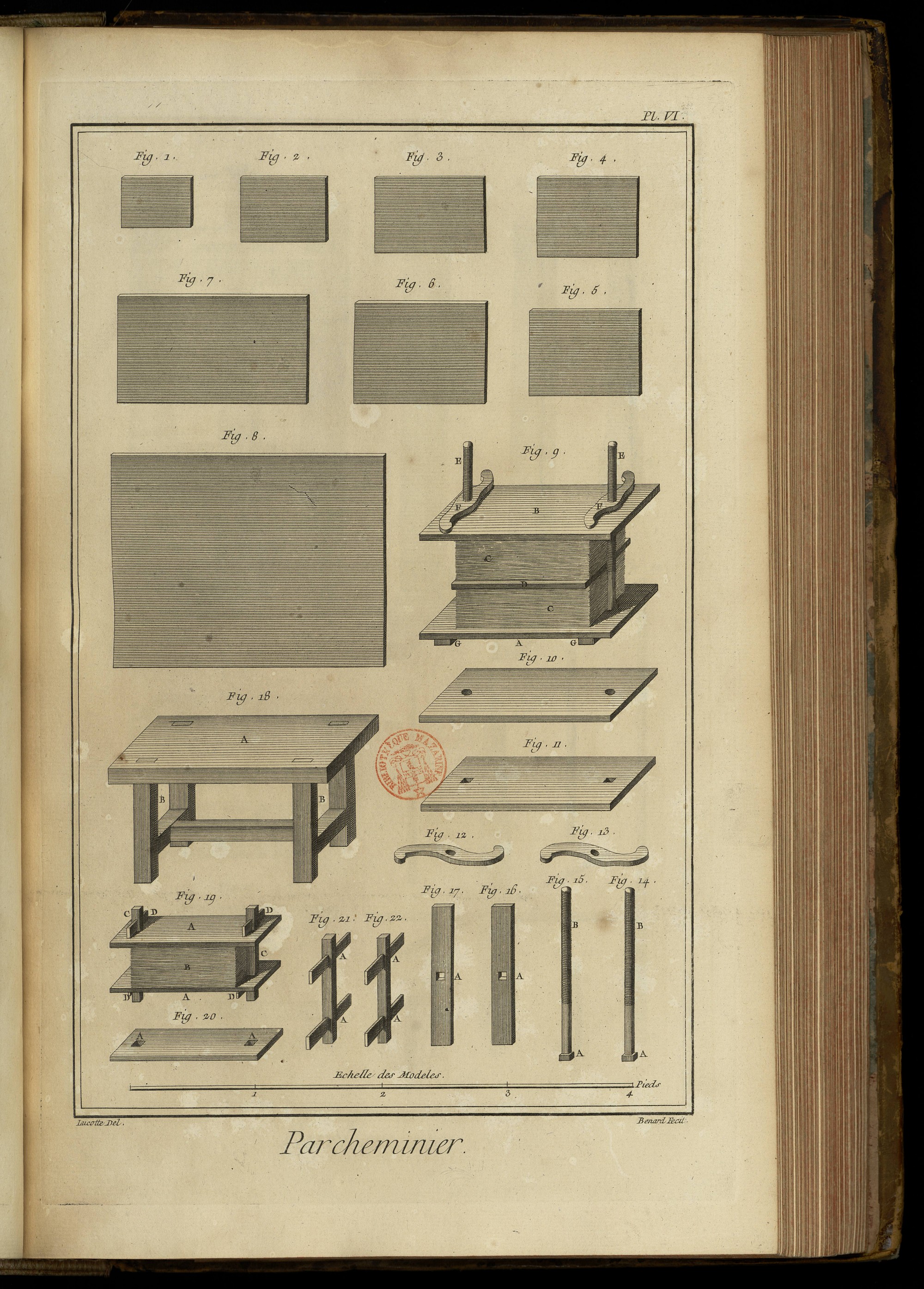

PLANCHE VI.
Fig. 1. Modele de feuille de parchemin mesuré pour quittances de ville, 6°. 8 l. sur 4°. 91.
2. Autre pour quittances de tontine, 8°. sur 6°.
3. Autre pour brevets d'apprentissage, 10°. 61. sur 7°.
4. Autre pour procédures au parlement, 9°. 61. sur 7°. 61.
5. Autre pour procédures du conseil, 10°. 61. sur 8°.
6. Autre pour contrats de finances, de rentes, de mariage, &c. 12°. 61. sur 9°. 61.
7. Autre pour la grande chancellerie, 18°. sur 10°.
8. Autre pour lettres de grace, 26°. sur 20°.
9. Presse. A, le plateau inférieur. B, le plateau supérieur. C C, le parchemin en presse. D, le plateau intermédiaire. E E, les vis. F F, les écrous. G G, les barres.
10. Plateau supérieur de la presse.
11. Plateau inférieur de la presse.
12. & 13. Ecrous de la presse.
14. & 15. Vis de la presse. A A, les têtes. B B, les vis.
16. & 17. Barres de la presse. A A, les trous pour le passage de la tête des vis.
18. Table à rogner. A, la table. B B, les piés.
19. Petite presse. A A, les plateaux. B, le parchemin en presse. C C, les tirans. D D, &c. les coins.
20. Plateau de la petite presse. A A, les trous des tirans.
21. & 22. Tirans de la petite presse. A A, &c. les coins.

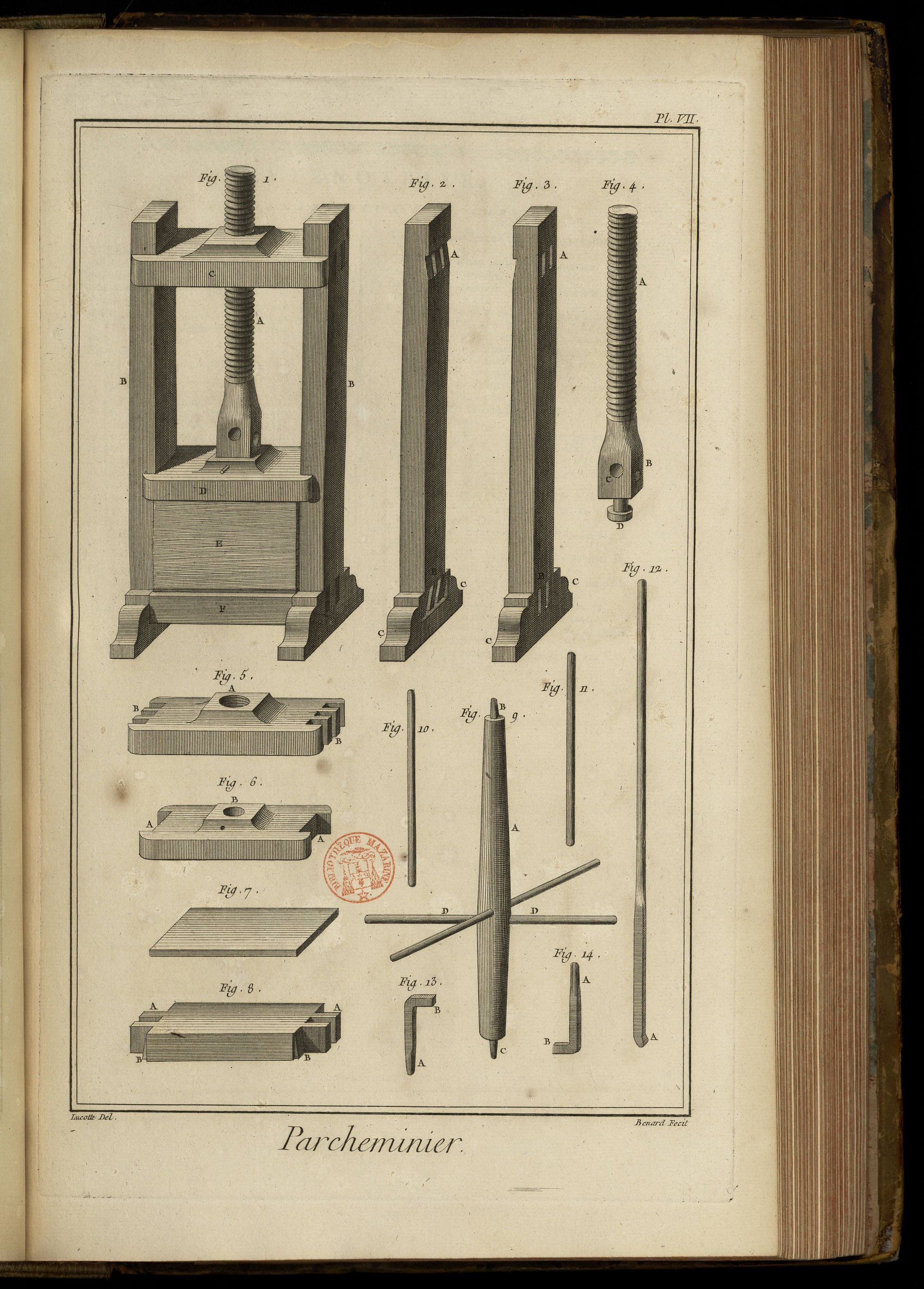

PLANCHE VII.
Fig. 1. Grande Presse. A, la vis. B B, les jumelles. C, le plateau à écrou. D, le plateau mobile. E, le parchemin en presse. F, le plateau immobile.
2. & 3. Jumelles de la presse. A A, les mortoises du plateau à écrou. B B, les mortoises du plateau immobile. C C, les piés à consoles.
4. Vis de la presse. A, la vis. B, le quarré. C C, les trous pour le passage des leviers. D, le touret.
5. Plateau à écrou de la presse. A, l'écrou. B B, les tenons.
6. Plateau mobile. A A, les coulisses. B, le trou du touret de la vis.
7. Petit plateau de séparation.
8. Plateau immobile. A A, les tenons. B B, les talons.
9. Moulinet propre à serrer la presse par le moyen d'un cordage arrêté à l'extrémité du levier de la presse. A, l'arbre. B, le tourillon. C, le pivot. D D, les leviers.
10. & 11. Levier du moulinet.
12. Levier de la presse servant de pince. A, la pince.
13. Pivot du moulinet. A, le pivot. B, le talon.
14. Tourillon du mouliner A, le tourillon. B, le talon.
