Planches:PAUMIER (volume VIII)
PAUMIER,
Contenant neuf Planches.

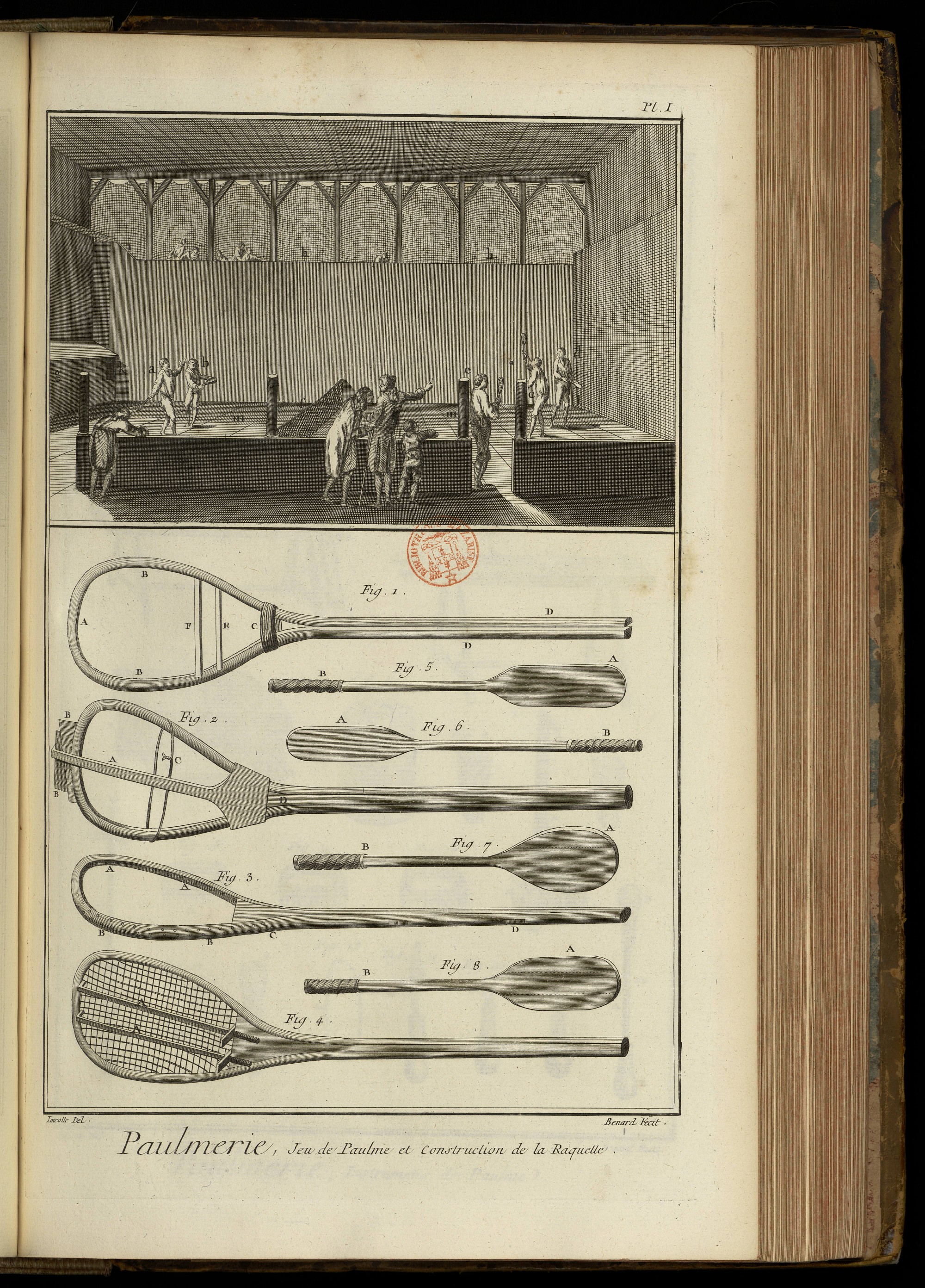

PLANCHE Iere.
LE haut de cette Planche représente un jeu de paume où plusieurs particuliers en a, b, c & d sont occupés au jeu, tandis que le garçon de paume ou marqueur en e, marque le jeu, ramasse les balles, &c. f représente la corde du jeu, g la galerie d'en-bas, h h la galerie d'en-haut, i la joue d'en-haut, k la grille, l le trou, m m les carreaux.
Fig. 1. Echalas disposé pour une raquette. A, la tête. B B, les jambes. C, le colet ficelé. D D, les bouts faisant le manche. E, le cabillet de bois. F, le cabillet de fer.
2. Raquette étançonnée & tournée. A, la chevrette. B B, les coins. C, la bride. D, l'étançon.
3. Raquette vue de côté. A A, les trous intérieurs. B B, les trous extérieurs. C, la tête du clou du collet. D D, les queues rivées.
4. Raquette cordée de montans & de traverses roidies par deux billards A A.
5. Triquet. A, la tête B, le manche.
6. Demi-triquet. A, la tête. B, le manche.
7. Battoir. A, la tête. B, le manche ; les lignes ponctuées désignent les trois pieces qui le composent.
8. Demi-battoir. A, la tête. B, le manche.

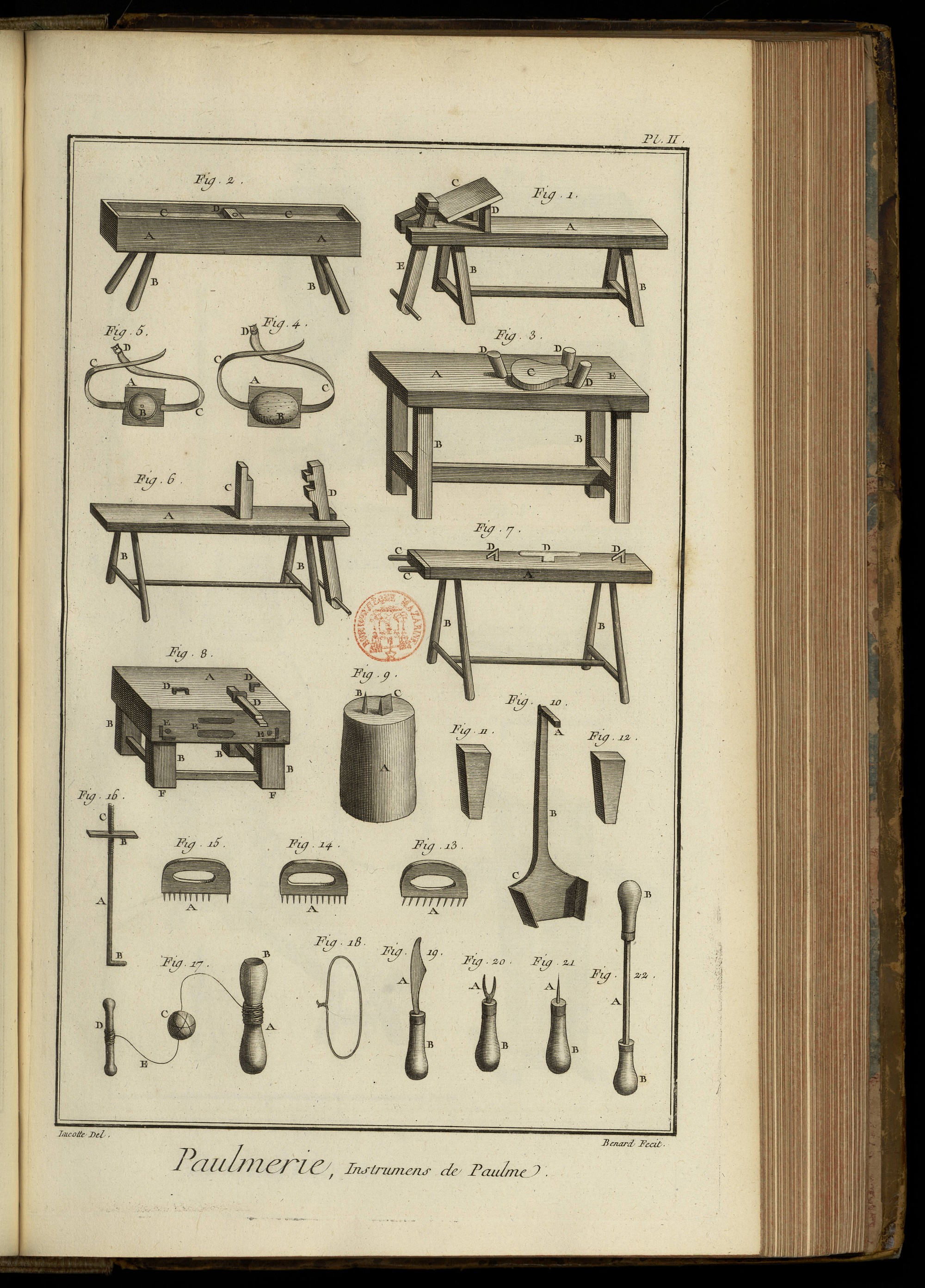

PLANCHE II.
Fig. 1. Chevalet à placer les échalas. A, le siége. B B, les piés. C, la planchette. D D, les jambes de la planchette E, la piece mobile.
2. Chaudiere. A A, la chaudiere. B B, les piés. C C, les échalas. D, la pierre à charger les échalas.
3. Moule à raquette. A, la table. B B, les piés. C, le moule à raquette. D D D, les tampons. E, la cheville de fer.
4. Poitriniere de liége. A, la plaque. B, le liége. C, la ceinture. D, la boucle.
5. Poitriniere de buis. A, la plaque. B, le buis. C, la ceinture. D, la boucle.
6. Chevalet à étançonner. A, le siége. B B, les piés. C, le point d'appui. D, la piece mobile.
7. Banc à dresser. A, la plate-forme. B B, les piés. C C, les broches. D D D, les crampons & crochets de fer.
8. Billot à planer. A, la table. B B, &c. les piés. D D, pieces, crampons & crochets de fer. E E, &c. différentes mortoises & enfoncemens. F F, pattes pour arrêter le billot.
9. Billot aux cloux. A, le billot. B, la broche à courber les cloux. C, le tranchet à couper.
10. Chevrette. A, le crochet. B, la tige. C, la queue d'aronde évasée.
11. & 12. Coins de la chevrette.
13. 14. 15. Compas à tracer les trous sur la raquette. A A A, les pointes.
16. Billard. A, la tige. B, le crochet. C, la vis. D, l'écrou.
17. A, la boîte à balle. B B, partie concave pour frapper la balle. C, la balle ficelée prête à être frappée. D, le bilboquet. E, partie de la ficelle.
18. Bride.
19. Tranchet courbe. A, la lame. B, le manche.
20. Poinçon double pour arranger les mailles de la raquette cordée. A, le fer à fourche. B, le manche.
21. Poinçon simple, rond & poli, pour doucir les trous. A, le poinçon. B, le manche.
22. Grattoir, espece de lame d'épée emmanchée. A, la lame. B B, les manches.

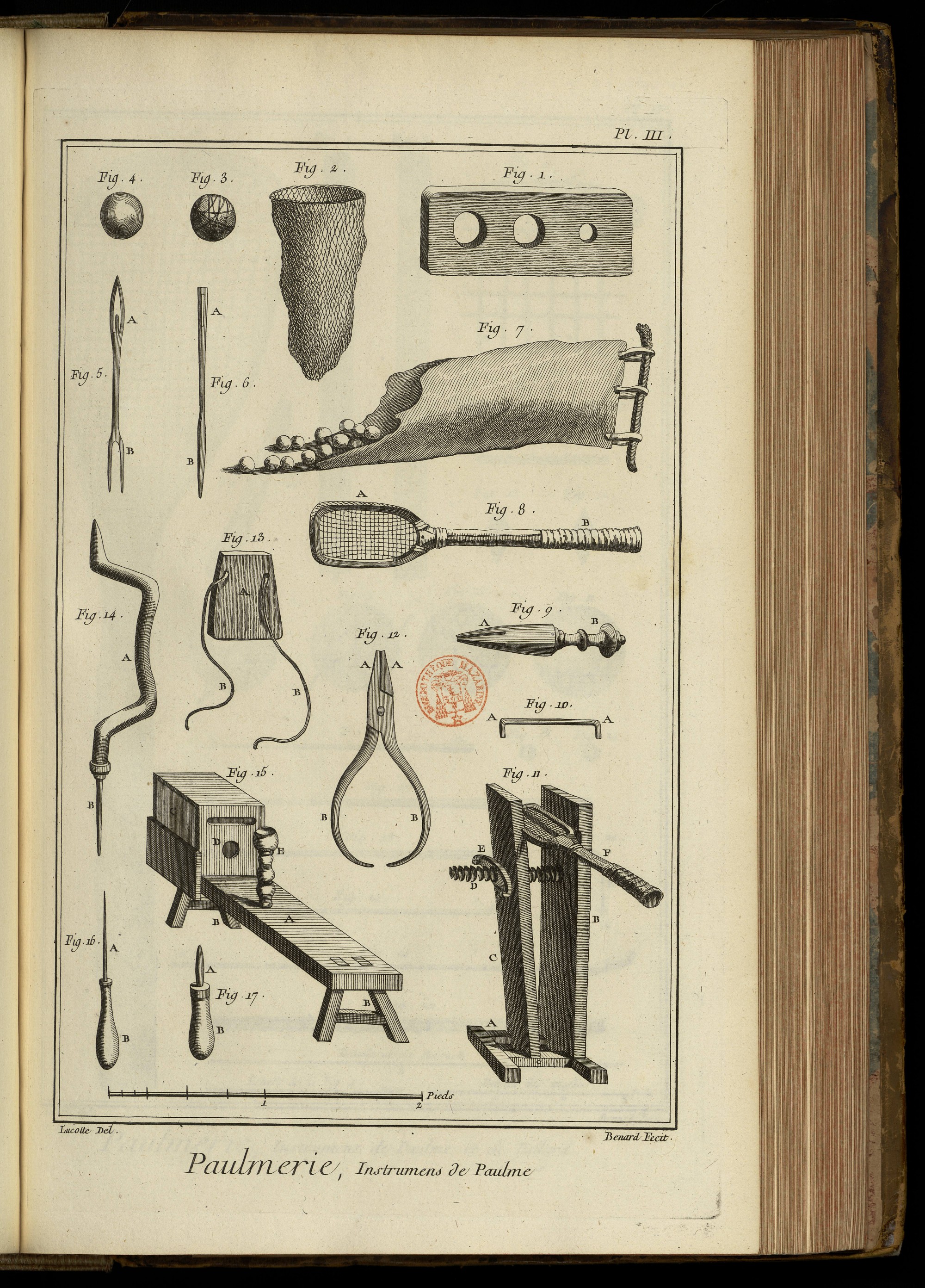

PLANCHE III.
Fig. 1. Lunette pour déterminer la grosseur des balles.
2. Filet de recette.
3. Balle découverte.
4. Balle couverte.
5. Aiguille à fourche. A, la tête. B, la fourche.
6. Aiguille à filet. A, la tête. B, la pointe.
7. Blanchissoir pour les balles.
8. Raquette. A, le chassis. B, le manche.
9. Poinçon pour les raquettes. A, la noix. B, le manche.
10. Crampon de fer pour les raquettes. A A, les coudes.
11. Tenailles pour les raquettes. A, le chassis d'en-bas. B, le mors immobile. C, le mors mobile ou à charniere. D, la vis. E, l'écrou. F, la raquette.
12. Pinces. A A, les mors. B B, les branches.
13. Plaque. A, la plaque. B B, les courroies.
14. Villebrequin. A, le villebrequin. B, le perçoir ou la meche.
15. Chevre à fabriquer les balles. A, le banc. B B, les piés. C, la boîte. D, le trou de jauge. E, le bilboquet.
16. Poinçon délié. A, le fer. B, le manche.
17. Poinçon gros. A, le fer. B, le manche.

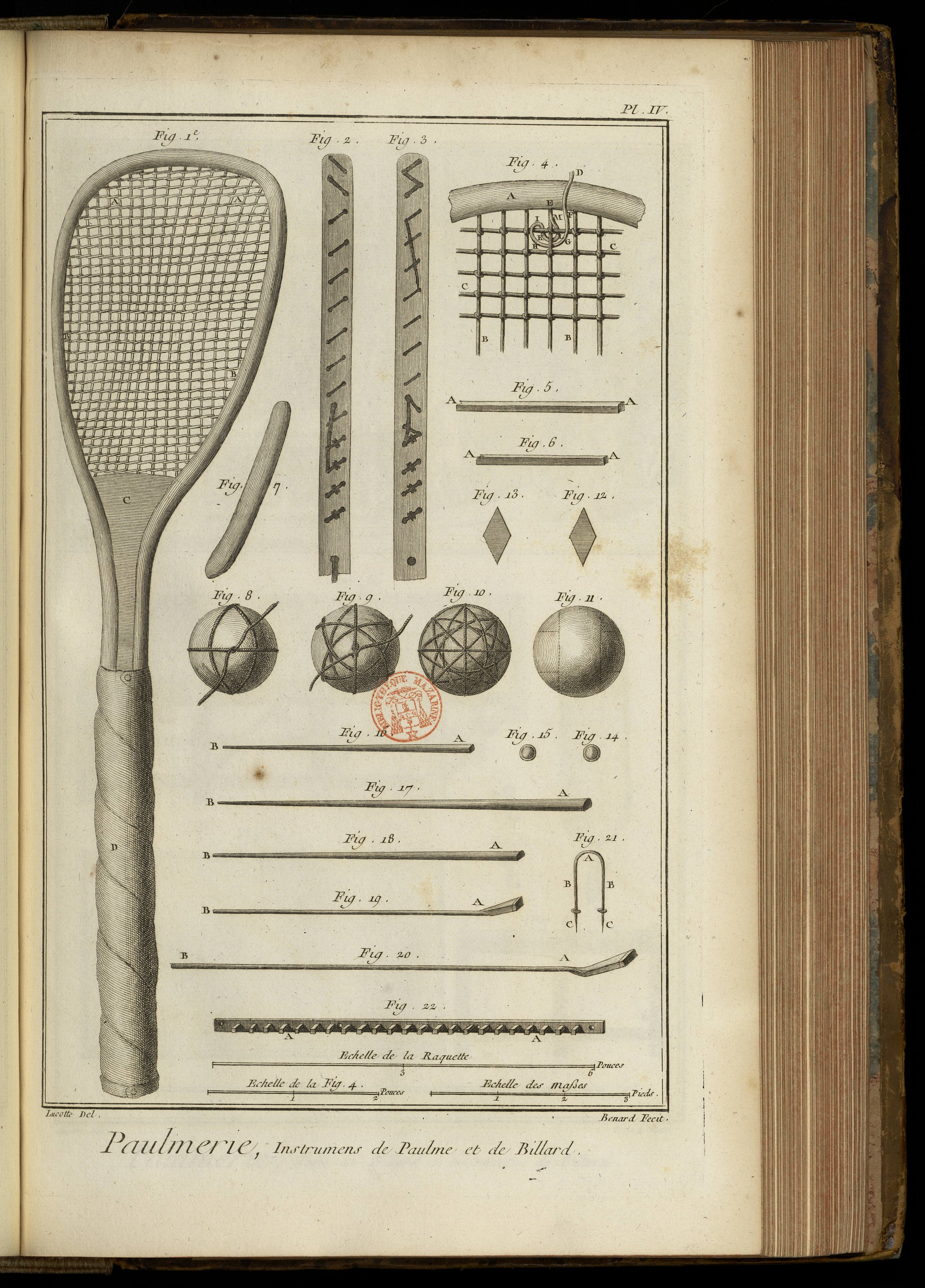

PLANCHE IV.
Fig. 1. Raquette cordée. A A, les dix-huit montans. B B, les trente-trois traverses. C, l'étançon nervé & recouvert de parchemin. D, le manche couvert de peau blanche.
2. & 3. Parties latérales de la raquette cordée.
4. Portion de la raquette avec son nœud développé. A, partie de la tête. B B, les montans. C C, les traverses. D, le nœud développé. E, le trou d'un des montans. F, premier passage de la corde. G, deuxieme passage. H, troisieme passage. I, quatrieme passage. K, cinquieme passage. L, sixieme passage. M, septieme passage.
5. Cabillet de bois. A A, les échancrures.
6. Cabillet de fer. A A, les échancrures.
7. Lissette à passer sur l'étançon.
8. Balle, premier ficelage, trois tours & un nœud.
9. La même balle, second ficelage, sept tours & un nœud.
10. La même balle, troisieme ficelage, six tours & un nœud.
11. La même balle à trois ficelages, composés de seize tours & trois nœuds, recouverte de drap blanc.
12. & 13. Pieces de drap servant à couvrir la balle.
14. & 15. Billes d'ivoire à l'usage du billard.
16. Petite queue. A, la tête. B, la queue.
17. Grande queue. A, la tête. B, la queue.
18. Grosse masse. A, la masse. B, la queue.
19. Petite masse. A, la masse. B, la queue.
20. Grande masse. A, la masse. B, la queue.
21. Fer de billard. A, la tête. B B, les branches. C C, les pointes.
22. Ratelier à déposer les masses. A A, les chevilles.

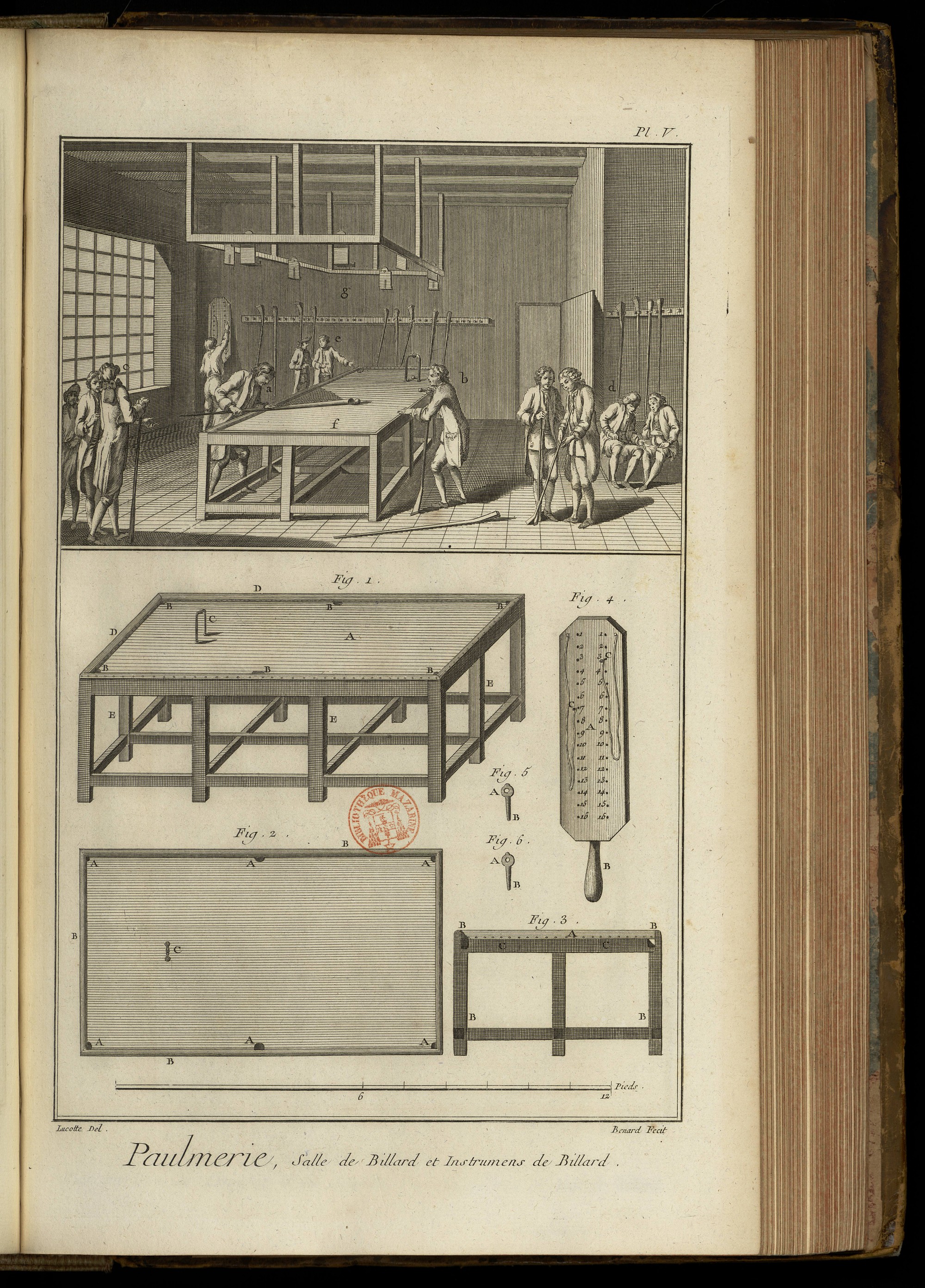

PLANCHE V.
Le haut de la Planche représente une salle de billard, où plusieurs personnes sont occupées au jeu, l'une en a à pousser la bille ; une autre en B, à attendre son tour, tandis que d'autres en c, en d, & en e font conversation. f, est la table de billard ; g g, un chassis au-dessus, destiné à supporter les plaques, à contenir les lumieres pendant la nuit.
Fig. 1. Elévation perspective de la table de billard. A, le dessus. B B, &c. les blouses. C, le fer. D D, &c. les bords. E E, &c. les piés.
2. Plan du dessus de la table. A A, &c. les blouses. B B, les bords. C, le fer.
3. Coupe de la table de billard. A, le dessus. B B, les bords. C C, les chassis. D D, les piés.
4. Palette à marquer. A, la palette. B, le manche. C C, les chevilles à marquer.
5. & 6. Chevilles à marquer. A A, les têtes. B B, les pointes.

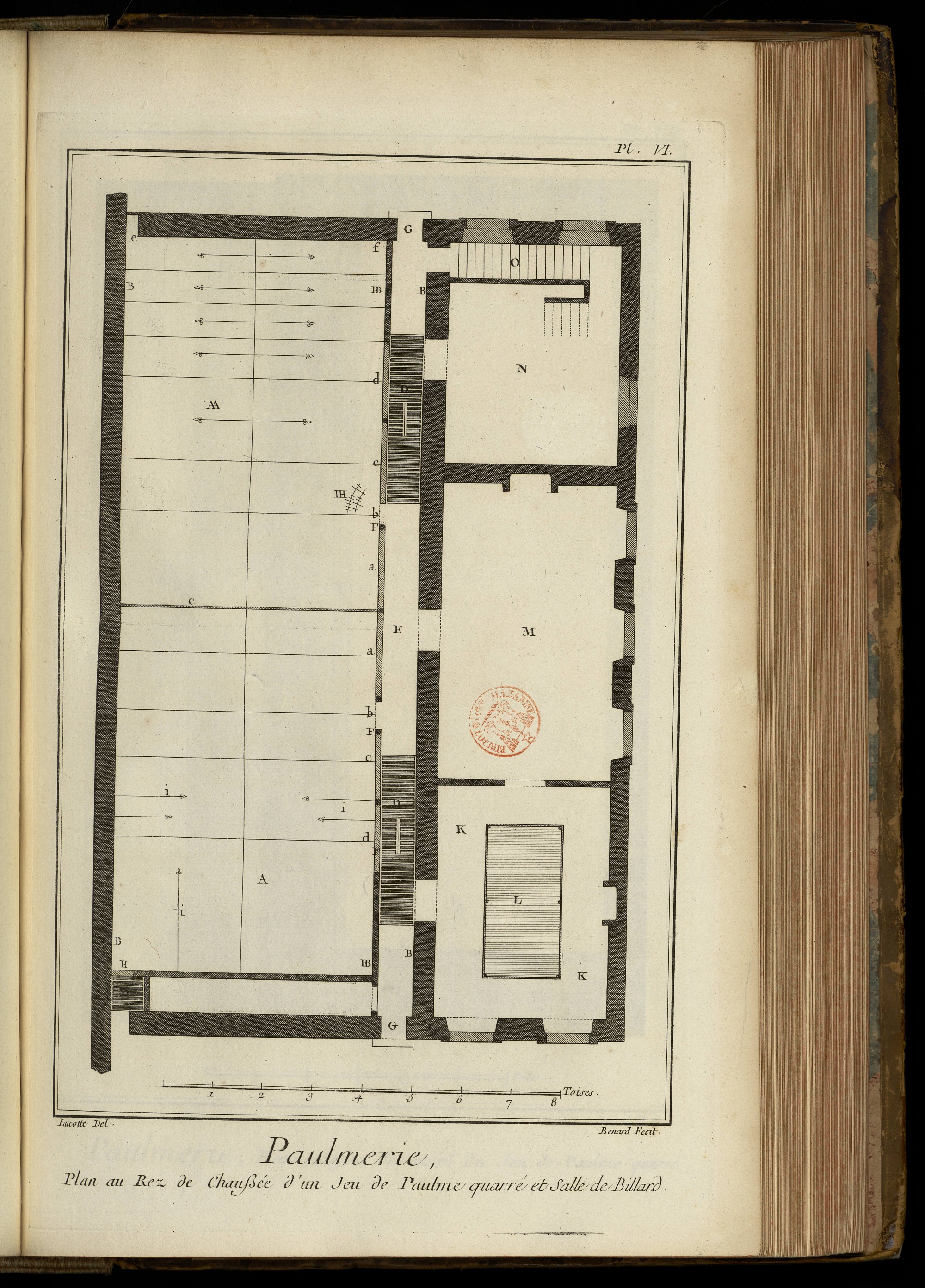

PLANCHE VI.
Plan au rez-de-chaussée d'un jeu de paume quarré & ses dépendances.

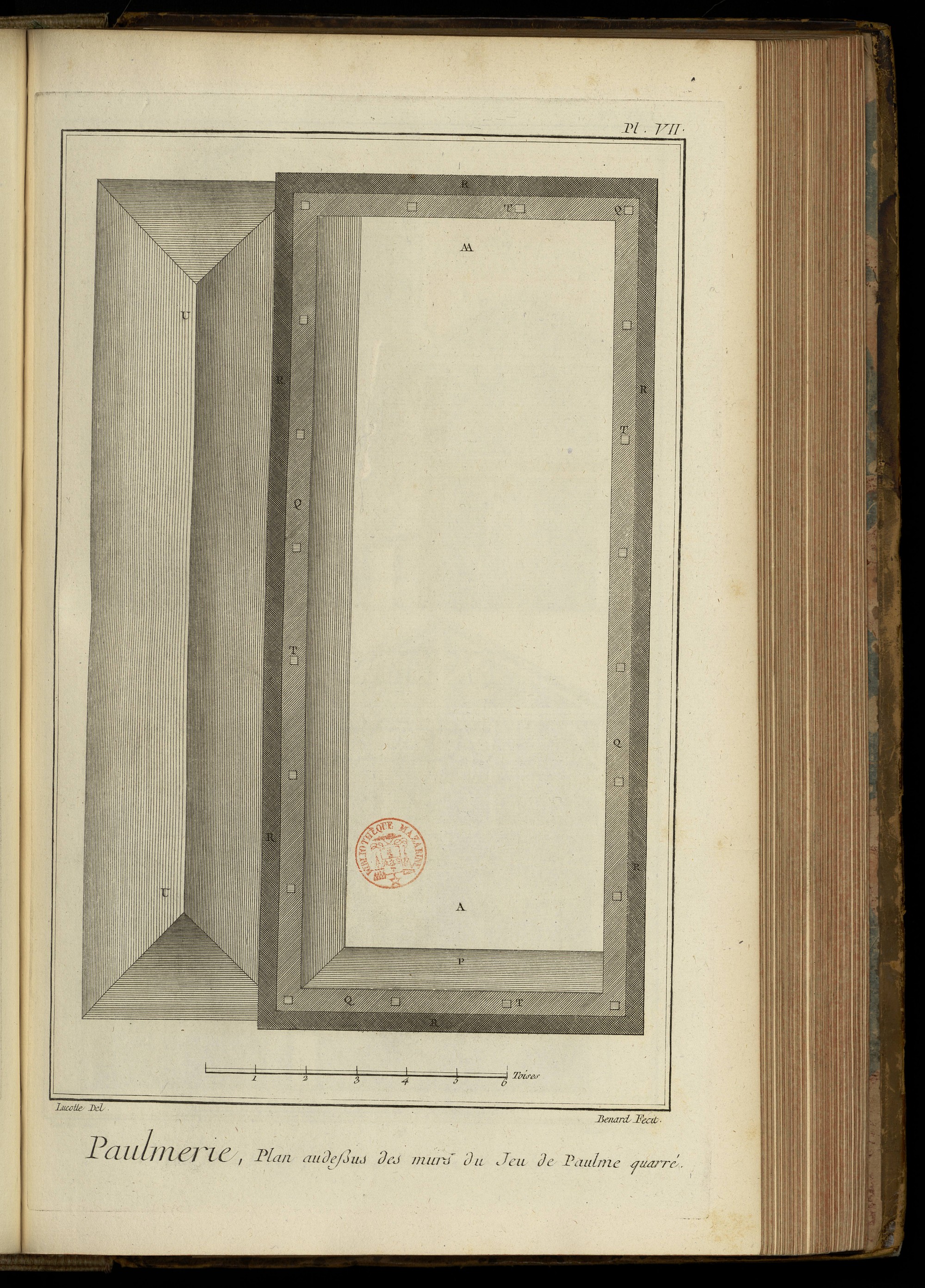

PLANCHE VII.
Plan au-dessus des murs du même jeu de paume quarré.

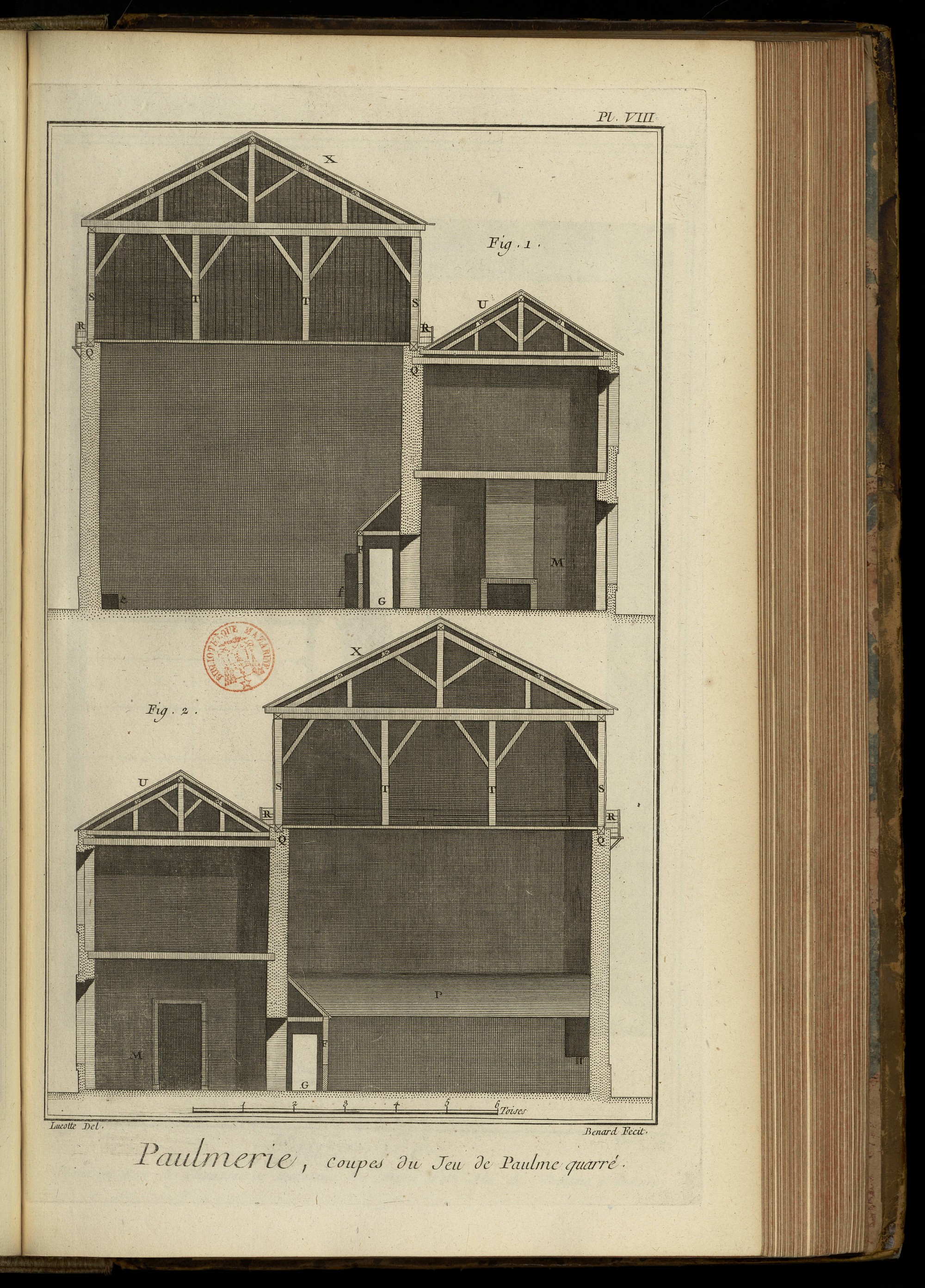

PLANCHE VIII.
Coupes transversales du même jeu de paume quarré.
Fig. 1. Vue intérieure du côté du fond du jeu.
2. Vue intérieure du côté de vers le jeu.

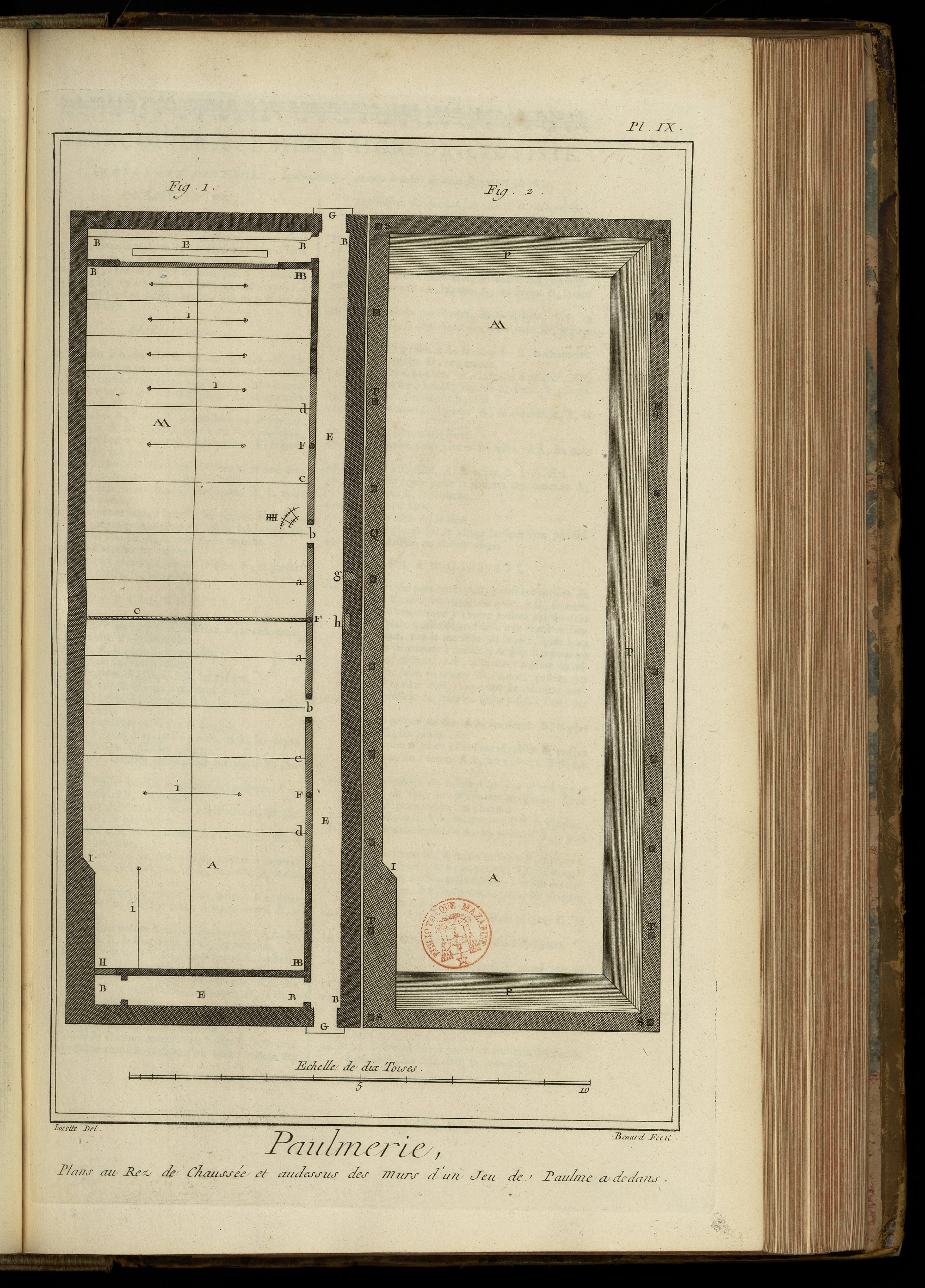

PLANCHE IX.
Fig. 1. Plan au rez-de-chaussée d'un jeu de paume à dedans.
2. Plan au-dessus des murs du même jeu de paume à dedans.
Renvois des Planches VI. VII. VIII. & IX.
A, devers le jeu.
A A, fond de jeu.
B B, &c. joues des murs.
BB BB, &c. joues des galeries d'en-bas.
C, corde.
D D, &c. grillage.
E E, &c. galeries d'en-bas.
F F, &c. poteaux des galeries d'en-bas.
H H, marques du jeu.
H, grille.
I, tambour du jeu à dedans.
K K, salle de billard.
L, table de billard.
M, salle de jeu.
N, magasin des balles, raquettes & autres ustensiles.
O, escalier pour monter au premier.
P P, &c. toît des galeries.
Q Q, &c. dessus des murs du jeu.
R R, &c. auges ou galeries du haut en dehors.
S S, &c. poteaux corniers.
T T, poteaux du comble.
U U, comble au-dessus de la table de billard.
X X, comble du jeu de paume.
a a, le premier ouvert & sa raie.
b b, la porte & sa raie.
c c, le second ouvert & sa raie.
d d, le dernier ouvert & sa raie.
e, petit trou.
f, ais.
g, crédence pour les rafraîchissemens.
h, conduit des eaux sales.
i i, &c. autres raies pour marquer le jeu.
