Planches:POTIER D'ETAIN (volume VIII)
POTIER D'ETAIN,
Contenant neuf Planches.

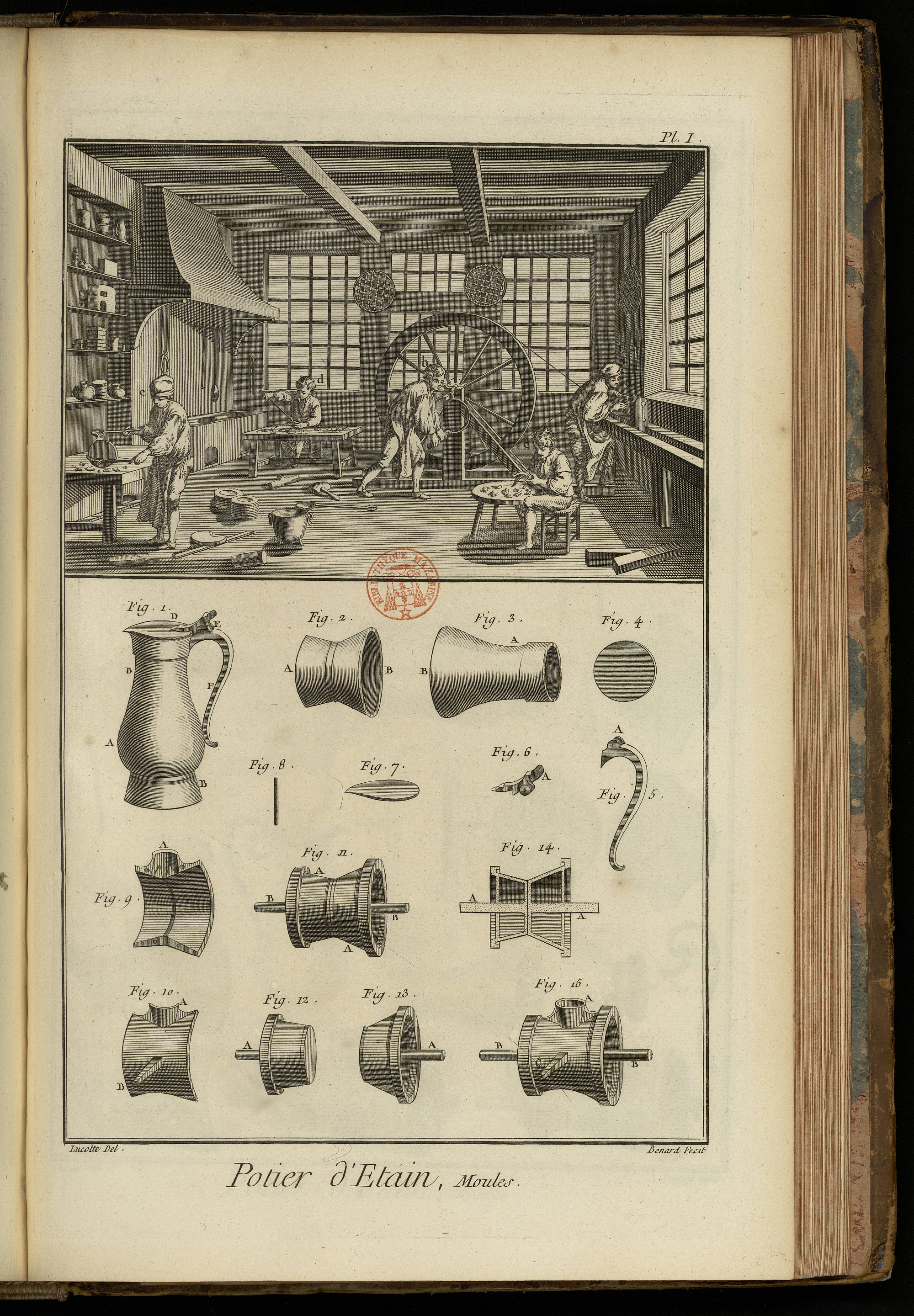

PLANCHE Iere.
LE haut de cette Planche représente un attelier de potier d'étain, où plusieurs ouvriers sont occupés à divers ouvrages ; un en a, à tourner au tour ; un en b, à tourner la roue du tour ; un en c, à ajuster des charnieres, couvercles de pots, &c. un en d, à souder les mêmes charnieres, pots & autres vases ; un autre enfin en e, à couler dans des moules: le reste de l'attelier est parsemé de differens ustensiles de potier d'étain, comme moules, cuilleres, marmites, vases, & autres ouvrages.
Fig. 1. Pot de vin. A, la panse. B, le cou. C, le pié. D, le couvercle. E, la charniere. F, l'anse.
2. Pié du pot coulé prêt à être soudé. A, le pié. B, la partie de la panse.
3. Cou du pot. A, le cou. b, la partie de la panse.
4. Cul du pot.
5. Anse du pot. A, la charniere.
6. Charniere du couvercle du pot. A, le poucier.
7. Couvercle du pot.
8. Goupille de la charniere du pot.
9. 10. Parties démontées du moule du pié du pot. A A, le jet. B, la queue.
11. Noyau du moule. A A, &c. les noyaux. B B, les mandrins.
12. & 13. Les noyaux démontés. A A, les mandrins.
14. Coupe des noyaux réunis. A A, les mandrins.
15. Le moule monté. A, le jet. B B, les mandrins. C, la queue.

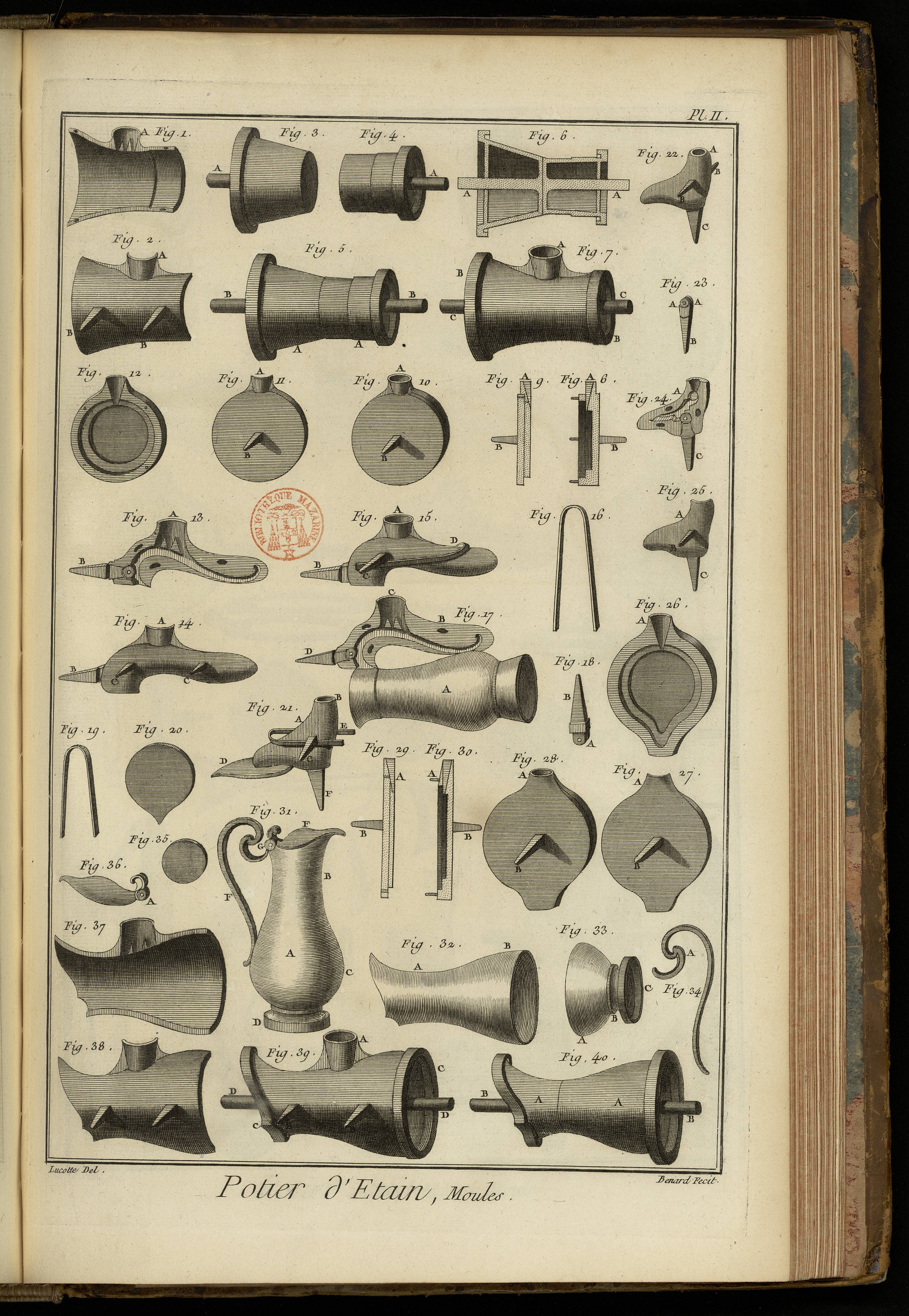

PLANCHE II.
Moules.
Fig. 1. & 2. Parties démontées du moule du cou. A A, le jet. B B, les queues.
3. & 4. Parties démontées du noyau du moule. A A, les mandrins.
5. Noyau du moule. A A, les noyaux. B B, les mandrins.
6. Coupe des mêmes noyaux. A A, les mandrins.
7. Moule du cou du pot. A, le jet. B B, les noyaux. C C, les mandrins.
8. & 9. Coupe du moule du cul du pot. A A, les jets. B B, les queues.
10. Le moule monté. A, le jet. B, la queue.
11. & 12. Les deux parties démontées du moule. A A, les jets. B, la queue.
13. & 14. Parties démontées du moule de l'anse du pot. A, le jet. B, le goujon pour la fonte de la charniere. C C, les queues.
15. Moule de l'anse monté. A, le jet. B, le goujon. C, la queue. D, la pince pour serrer les parties démontées ensemble.
16. Pince du moule précédent.
17. Moule monté sur le pot, pour y couler l'anse. A, le pot. B, le moule. C, le jet. D, le goujon.
18. Goujon pour couler la charniere de l'anse. A, la charniere. B, la queue.
19. Piece du moule de la charniere du couvercle.
20. Couvercle du pot.
21. Moule monté sur le couvercle pour y couler la charniere. A, le moule. B, le jet. C, la queue. D, le couvercle. E, la pince. F, la queue du goujon.
22. Le même moule. A, le jet. B B, les queues. C, le goujon.
23. Goujon pour couler la charniere sur le couvercle. A A, les charnons. B, la queue.
24. & 25. Les parties du même moule démontées. A A, les jets. B, la queue. C, le goujon.
26. & 27. Parties démontées du moule pour le couvercle. A A, les jets. B, la queue.
28. Le même moule monté. A, le jet. B, la queue.
29. & 30 Coupes du même moule. A A, les jets. B B, les queues.
31. Pot à l'eau. A, le pot. B, le cou. C, la panse. D, le pié. E, l'anse. F, le couvercle. G, la charniere.
32. Le haut du pot. A, le cou. B, la panse.
33. Le bas du pot. A, la panse. B, la gorge. C, le pié.
34. Anse du pot. A, la volute.
35. Cul du pot.
36. Couvercle du pot. A, la charniere.
37. & 38. Parties du moule démontées.
39. Le même moule monté. A, le jet. B B, les queues. C C, parties des noyaux. D D, les mandrins.
40. Noyaux du moule. A A, les noyaux. B B, les mandrins.

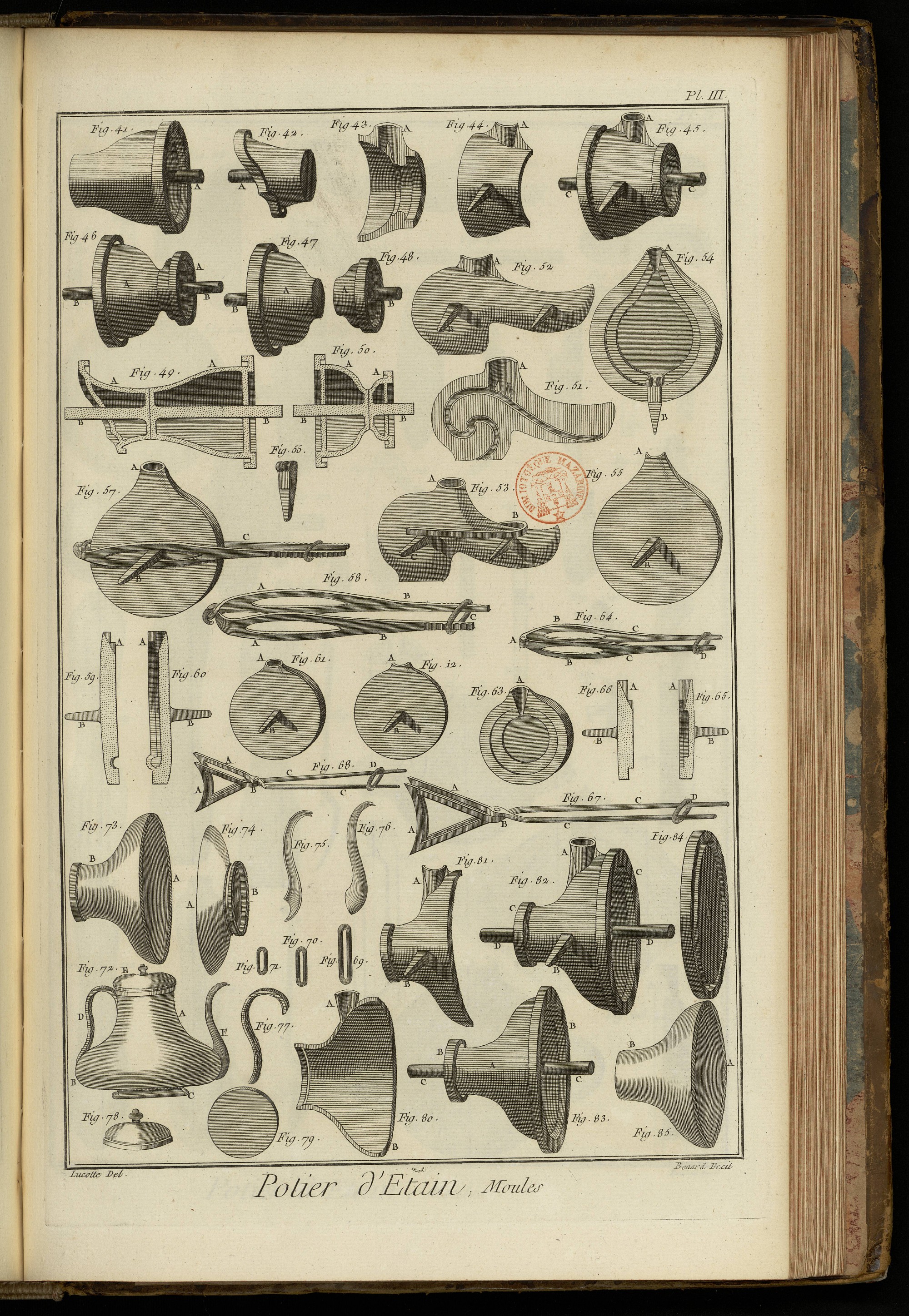

PLANCHE III.
Fig. 41. & 42. Noyaux du moule démontés. A A, les mandrins.
43. & 44. Parties démontées du moule pour le pié du pot. A A, les jets. B, la queue.
45. Le moule du pié du pot monté. A, le jet. B, la queue. C C, les mandrins.
46. Noyaux du moule précédent. A A, les noyaux. B B, les mandrins.
47. & 48. Les mêmes noyaux désunis. A A, les noyaux. B B, les mandrins.
49. Coupe des noyaux du haut du pot. A A, les noyaux. B B, les mandrins.
50. Coupe des noyaux du bas du pot. A A, les noyaux. B B, les mandrins.
51. & 52. Parties séparées du moule de l'anse du pot. A A, les jets. B B, les queues.
53. Le moule de l'anse monté. A, le jet. B, la pince. C C, les queues.
54. & 55. Parties séparées du moule du couvercle du pot. A A, les jets. B, le goujon pour couler la charniere. C, la queue.
56. Goujon à couler la charniere. A A, les charnons. B, la queue.
57. Le même moule monté. A, le jet. B, la queue. C, la pince pour serrer le moule.
58. Pince du moule précédent. A A, les mors fondus. B B, les branches à crémaillere. C, l'anneau.
59. & 60. Coupe du même moule. A A, les jets. B B, les queues.
61. Moule du cul du pot. A, le jet. B, la queue.
62. & 63. Parties séparées du moule du cul du pot. A A, les jets. B, la queue.
64. Petite pince à moule. A, la charniere. B B, les mors fondus. C C, les branches. D, l'anneau.
65. & 66. Coupe du moule du cul du pot. A A, les jets B B, les queues.
67. Tenailles à plats. A A, les mors. B, la charniere. C C, les branches. D, l'anneau.
68. Tenailles à assiettes. A A, les mors. B, la charniere. C C, les branches. D, l'anneau.
69. 70. & 71. Anneaux de diverses grandeurs.
72. Théiere. A, le cou. B, la panse. C, le pié. D, l'anse. E, le couvercle. F, la goulotte.
73. Haut de la théiere. A, la panse. B, le cou.
74. Bas de la théiere. A, la panse. B, le pié.
75. & 76. Goulotte de la théiere.
77. Anse de la théiere.
78. Couvercle de la théiere.
79. Cul de la théiere.
80. & 81. Parties séparées du moule du haut de la théiere. A A, les jets. B, la queue.
82. Le même moule réuni. A, le jet. B, la queue. C C, les viroles du noyau. D D, les mandrins.
83. Noyau du moule. A, le noyau. B B, les viroles. C C, les mandrins.
84. Grande virole du noyau du même moule.
85.Noyau du moule. A, la panse. B, le cul.

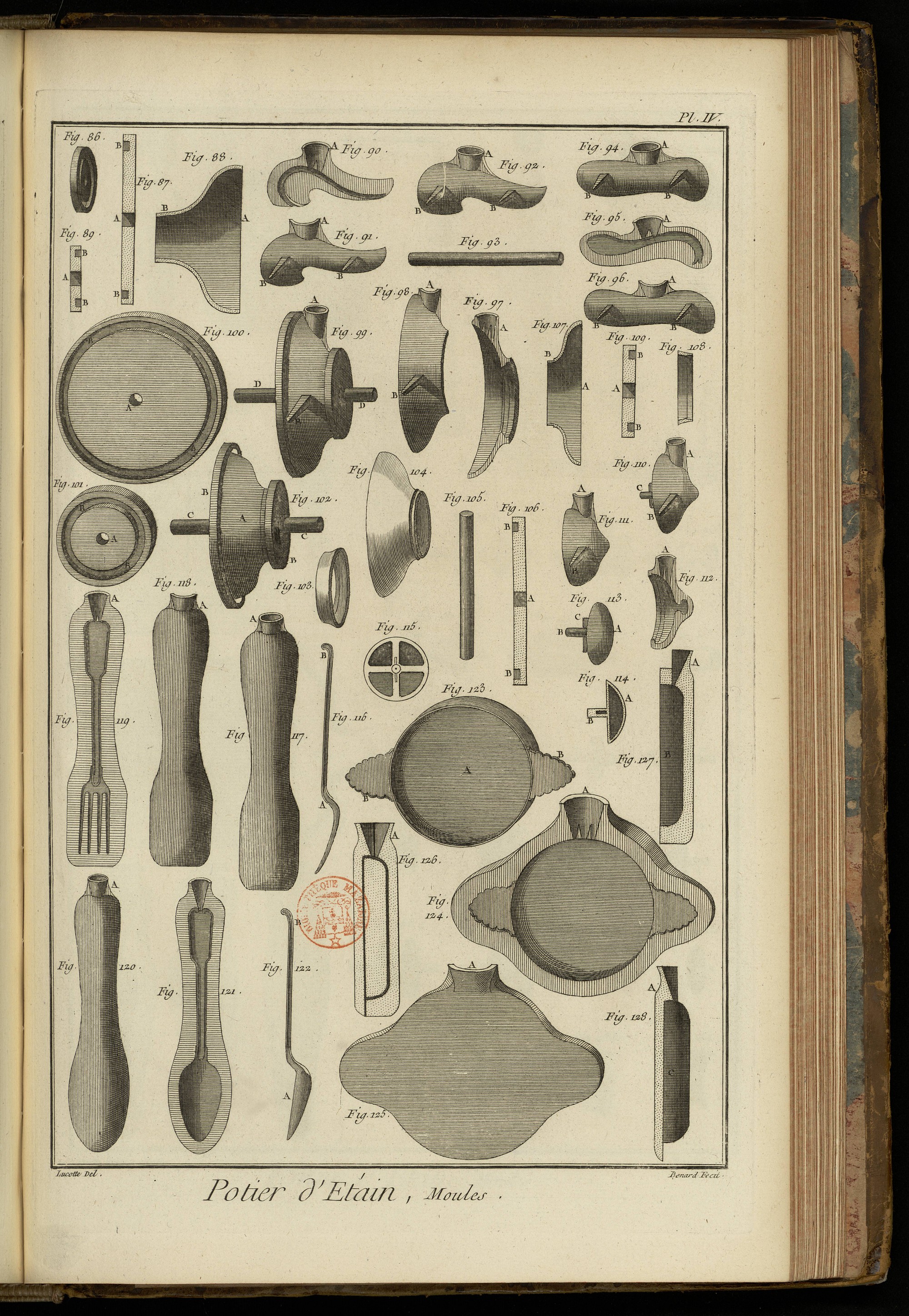

PLANCHE IV.
Fig. 86. Petite virole de noyau du moule de la théiere.
87. Coupe de la grande virole. A, le trou du mandrin. B B, la cannelure pour l'enchâssement du noyau.
88. Coupe du noyau. A, la panse. B, le cou.
89. Coupe de la petite virole. A, le trou du mandrin. B, la cannelure pour l'enchâssement du noyau.
90. & 91. Parties séparées du moule de l'anse. A A, les jets. B B, les queues.
92. Le même moule réuni. A, le jet. B B, les queues.
93. Mandrin du noyau du moule du haut de la théiere.
94. Moule de la goulotte. A, le jet. B B, les queues.
95. & 96. Parties séparées du même moule. A A, les jets. B B, les queues.
97. & 98. Parties séparées du moule du bas de la théiere. A A, les jets. B, la queue.
99. Moule du bas de la théiere. A, le jet. B, la queue. C C, les viroles du noyau. D D, le mandrin.
100. Grande virole du noyau du moule. A, le trou du mandrin. B B, la cannelure pour l'enchâssement du noyau.
101. Petite virole. A, le trou du mandrin. B B, la cannelure.
102. Noyau du moule. A, le noyau. B B, les viroles. C C, les mandrins.
103. Petite partie du noyau.
104. Grande partie du noyau.
105. Mandrin du moule.
106. Coupe de la grande virole. A, le trou du mandrin. B B, la cannelure.
107. Grande partie du noyau. A, la panse. B, le cou.
108. Petite partie du noyau.
109. Petite virole du noyau. A, le trou du mandrin. B, la cannelure.
110. Moule du couvercle de la théiere. A, le jet. B, la queue. C C, le goujon du noyau.
111. & 112. Parties séparées du moule du couvercle de la théiere. A A, les jets. B, la queue.
113. Elévation perspective du noyau du couvercle. A, le noyau. B, le goujon. C, la clavette.
114. Coupe du même noyau. A, le noyau. B, le goujon.
115. Elévation géométrale du même noyau.
116. Elévation d'une fourchette d'étain. A, la fourchette. B, la queue.
117. Elévation du moule de la fourchette. A, le jet.
118. & 119. Parties séparées du moule de la fourchette. A A, les jets.
120. Elévation du moule de la cuillere. A, le jet.
121. Merelle séparée de la cuillere. A, le jet.
122. Cuillere. A, la cuillere. B, la queue.
123. Elévation d'une écuelle. A, le fond. B B, les oreilles.
124. & 125. Parties séparées du moule de l'écuelle. A A, les jets.
126. Coupes du moule réunies de l'écuelle. A, le jet.
127. & 128. Coupes des parties séparées du moule de l'écuelle. A A, les jets. B, le creux. C, le plein.

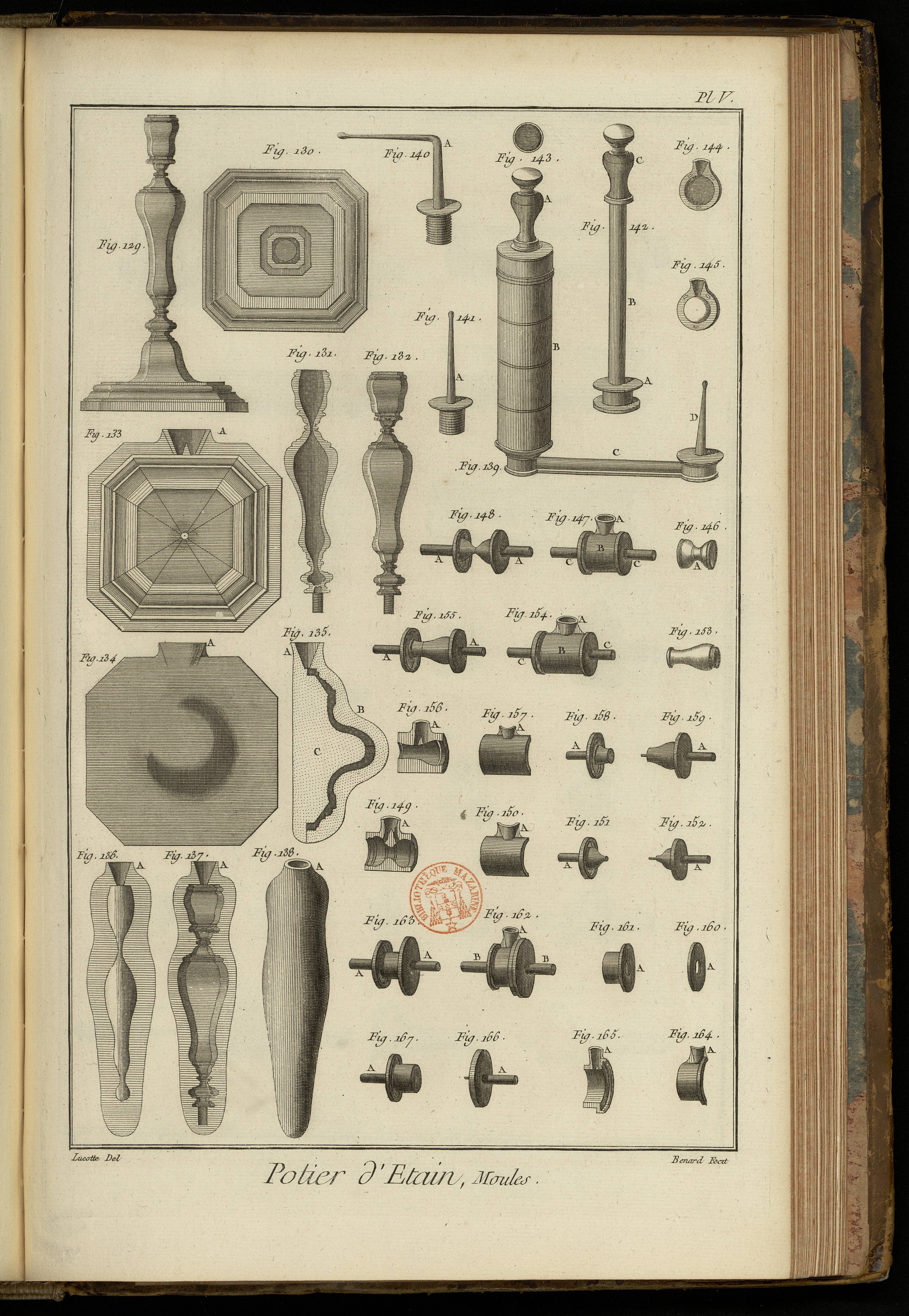

PLANCHE V.
Fig. 129. Elévation, & fig. 130. Elévation d'un chandelier.
131. & 132. Parties séparées du haut du chandelier.
133. & 134. Parties séparées du moule du pié du chandelier. A A, les jets.
135. Coupe du moule du pié du chandelier. A, le jet. B, le moule creux. C, le moule plein.
136. & 137. Parties séparées du moule d'une des parties du haut du chandelier. A A, les jets.
138. Le même moule réuni. A, le jet.
139. Seringue. A, le manche du piston. B, le corps de la seringue. C, le conduit. D, le canon.
140. Canon coudé. A, le coude.
141. Canon droit. A, le canon.
142. Piston de la seringue. A, le piston. B, la tige. C, le manche se démontant en trois parties.
143. Calotte du manche.
144. & 145. Moules creux & pleins de la calotte.
146. Milieu du manche démonté. A, la gorge.
147. Moule du milieu du manche. A, le jet. B, le moule. C C, les noyaux.
148. Noyaux réunis du moule. A A, les mandrins.
149. & 150. Parties séparées du moule du milieu du manche. A A, les jets.
151. & 152. Noyaux du même moule. A A, les mandrins.
153. Bas du manche du piston de la seringue.
154. Moule du bas du manche. A, le jet. B, le corps du moule. C C, les noyaux.
155. Noyaux réunis du moule. A A, les mandrins.
156. & 157. Parties séparées du moule. A A, les jets.
158. & 159. Noyaux séparés. A A, les mandrins.
160. & 161. Viroles du piston. A A, les trous pour le passage de la tige.
162. Moule du piston de la seringue. A, le jet. B B, les noyaux.
163. Noyaux réunis du moule. A A, les mandrins.
164. & 165. Parties séparées du moule. A A, les jets.
166. & 167. Noyaux séparés. A A, les mandrins.

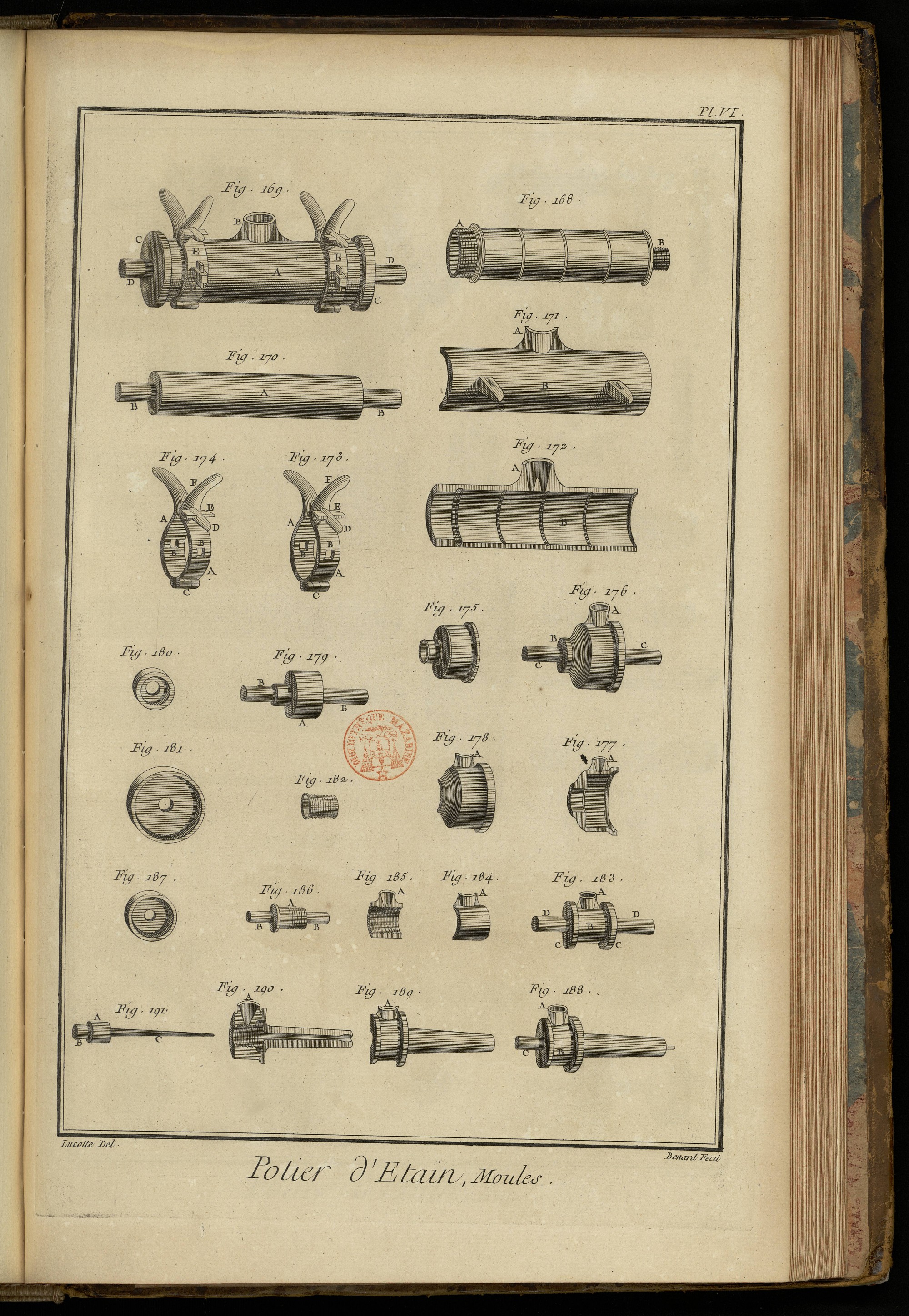

PLANCHE VI.
Fig. 168. Corps de la seringue. A, le côté du bouchon. B, le côté du canon.
169. Moule du corps de la seringue, monté de ses colliers. A, le corps du moule. B, le jet. C C, les viroles. D D, les mandrins. E E, les colliers. F F, les queues garnies de clavette.
170. Noyau du moule. A, le noyau. B B, les mandrins.
171. & 172. Parties séparées du moule. A A, les jets. B B, les corps. C C, les queues.
173. & 174. Colliers du moule. A A, les brides. B B, les trous quarrés pour le passage des épieux du moule. C C, les charnieres. D D, les goujons. E E, les clavettes. F F, les manches.
175. Bouchons du corps de la seringue.
176. Moule du bouchon. A, le jet. B B, les viroles. C C, les mandrins faisant partie du noyau.
177. & 178. Parties séparées du moule du bouchon. A A, les jets.
179. Noyau du moule du bouchon. A, le noyau. B B, les mandrins.
180. & 181. Petite & grande virole du moule.
182. Embouchure du canon soudé au corps de la seringue.
183. Moule de l'embouchure du canon. A, le jet. B, le corps du moule. C C, les viroles. D D, les mandrins.
184. & 185. Parties séparées du moule. A A, les jets.
186. Noyau du moule. A, le noyau. B B, les mandrins.
187. L'une des viroles du moule.
188. Moule à canon. A, le jet. B, le corps du moule. C, le noyau.
189. & 190. Parties séparées du même moule. A A, les jets.
191. Noyau. A, le noyau. B, le mandrin. C, la fusée.

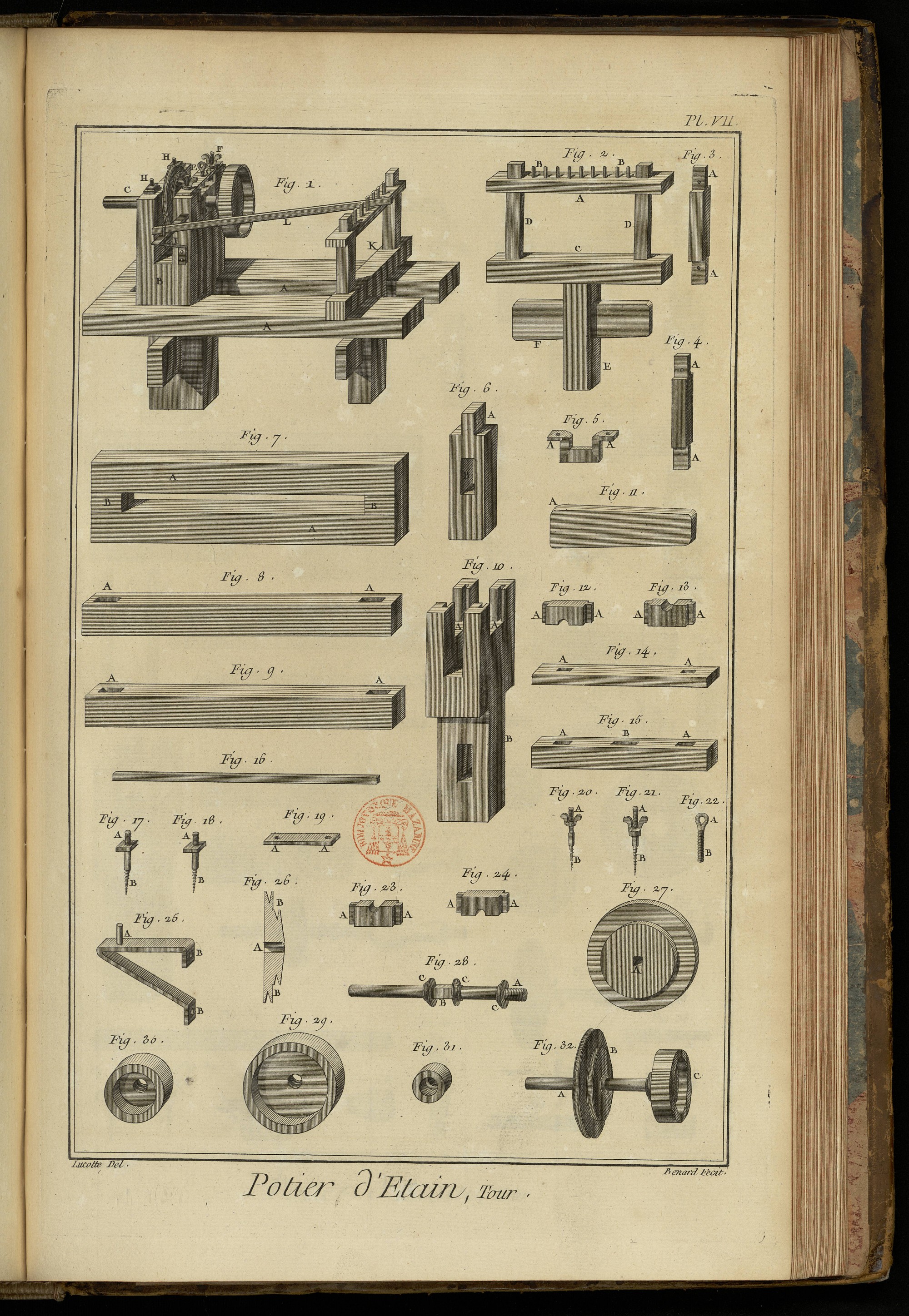

PLANCHE VII.
Tour du Potier d'étain.
Fig. 1. Tour en l'air. A A, les jumelles d'établi. B, la poupée. C, l'arbre. D D, les coussinets. E, la plate bande. F F, les vis à écrous à oreille. G, la vis pour serrer ler coussinets. H H, vis a écrous quarrés. I, le support à potence. K, le support à chassis. L, la barre de support.
2. Support à chassis. A, la barre à goujons. B B, les goujons. C, le sommier. D D, les supports. E, la jumelle. F, la clé.
3. & 4. Supports. A A, &c. les tenons.
5. Faux coussinet. A A, les pattes.
6. Jumelle du support à chassis. A, le tenon. B, la mortoise.
7. Etabli. A A, les jumelles. B B, les entretoises.
8. & 9. Jumelles de l'établi. A A, &c. les mortoises.
10. Poupée à lunettes. A A, les lunettes. B, la jumelle à clé.
11. Clé du support à chassis. A, la tête.
12. & 13. Arrieres coussinets. A A, &c. les languettes.
14. Barre à goujon. A A, les mortoises.
15. Sommier. A A, les mortoises des supports. B, les mortoises de la jumelle.
16. Barre du support.
17. & 18. Vis à écrous quarrés. A A, les vis à écrous. B B, les vis en bois
19. Plate bande des coussinets. A A, les trous des vis.
20. & 21. Vis à écrous à oreille. A A, les vis à écrous. B B, les vis en bois.
22. Vis à piton pour serrer les coussinets.
23. & 24. Avant-coussinets. A A, les languettes.
25. Support à potence. A, le goujon. B B, les pattes.
26. Coupe de la poulie double. A, le trou de l'arbre. B B, les noix.
27. Poulie double. A, le trou de l'arbre.
28. Arbre démonté. A, la vis. B, le quarré. C C, les embasses.
29. 30. & 31. Boîtes de différentes grandeurs.
32. Arbre. A, l'arbre. B, la poulie double.

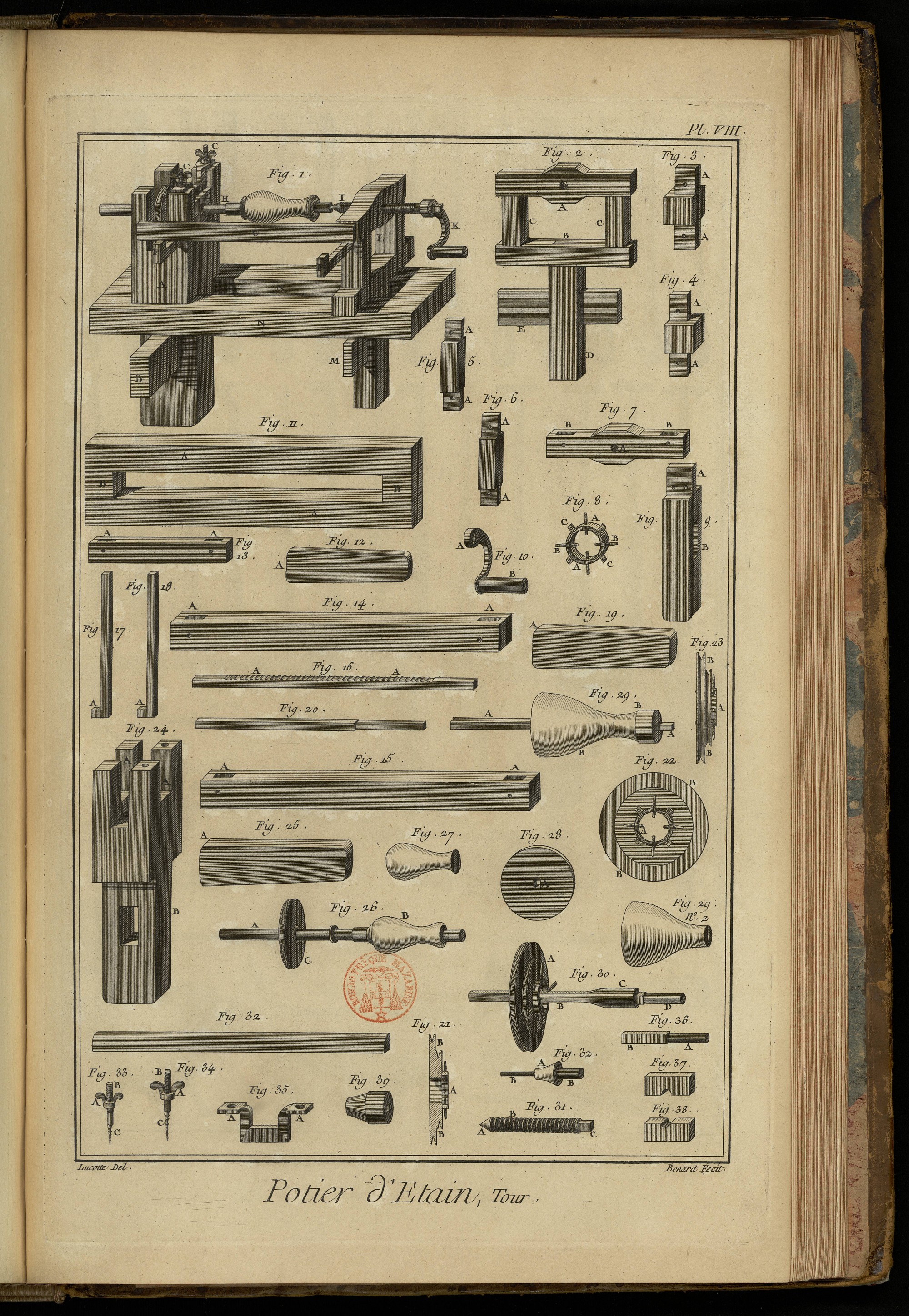

PLANCHE VIII.
Suite du tour du Potier d'étain.
Fig. 1. Tour à pointe. A, la poupée à lunette. B, la clé. C C, les vis à écrous des coussinets. D, le faux coussinet. E E, les coussinets. F F, les crochets de support. G, le support. H, l'arbre. I, la vis. K, la manivelle. L, le support à chassis. M, la clé. N N, les jumelles de l'établi.
2. Support à chassis. A, la barre à écrou. B, le sommier. C C, les supports. D, la jumelle à clé. E, la clé.
3. & 4. Entretoises de l'établi. A A, &c. les tenons.
5. & 6. Supports. A A, &c. les tenons.
7. Barre à écrou. A, l'écrou. B B, les mortoises.
8. Chassis à vis de la poulie double. A A, le chassis à écrou. B B, &c. les vis à tête quarrée. C C, les pattes.
9. Jumelle à clé du support à chassis. A, le tenon. B, la mortoise de la clé.
10. Manivelle. A, la clé. B, le manche.
11. Etabli. A A, les jumelles. B B, les entretoises.
12. Clé. A, la tête.
13. Sommier. A A, les mortoises.
14. & 15. Jumelles de l'établi. A A, les mortoises.
16. Barre du support de fer à dent. A A, les dents.
17. & 18. Crochets de support. A A, les crochets.
19. Clé. A, la tête.
20. Partie de l'arbre démonté.
21. Coupe.
22. Elévation en face de la poulie double.
23. Elévation latérale de la poulie double de l'arbre à canon. A, le chassis à vis. B B, les noix.
24. Poupée à lunettes. A A, les lunettes. B, la jumelle.
25. Clé de la poupée. A, la tête.
26. Arbre monté du tour. A, l'arbre. B, le modele monté. C, la poulie.
27. Modele.
28. Poulie. A, le trou de l'arbre.
29. Arbre démonté. A A, les embasses. B, la partie du mandrin.
29. n°. 2. Partie de l'arbre démonté.
30. Arbre à canon monté. A, la poulie. B, l'arbre. C, le canon. D, le mandrin.
31. Pointe à vis. A, la pointe. B, la vis. C, le quarré.
32. Extrémité de l'arbre. A, le mandrin. B B, la fusée.
33. & 34. Vis à écrous à oreille. A A, les écrous. B B, les vis. C C, les vis en bois.
35. Faux coussinet. A A, les pattes.
36. Mandrin de l'arbre. A, la partie ronde. B, la partie quarrée entrant dans le canon.
37. & 38. Coussinets.
39. Mandrin de pot monté.

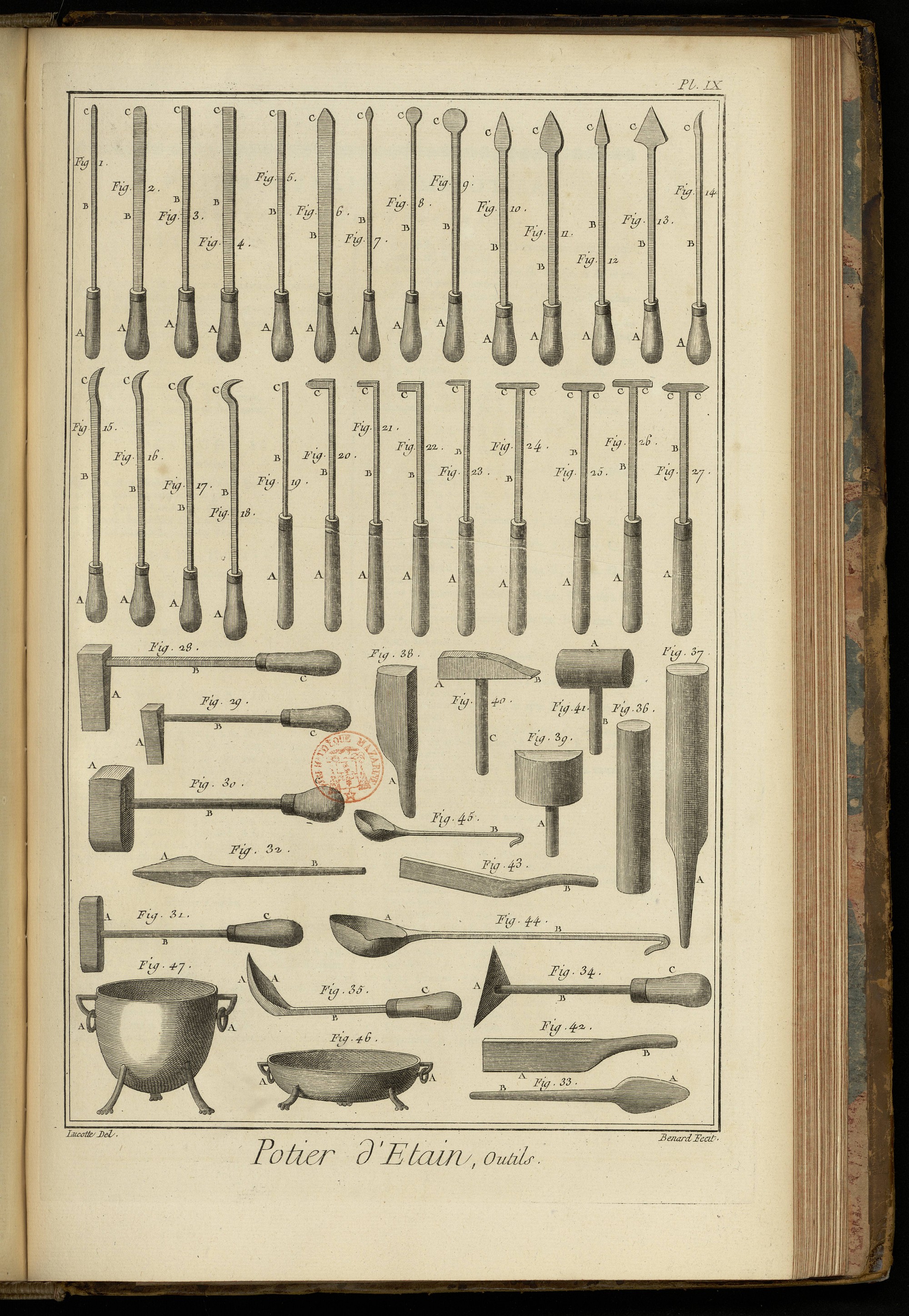

PLANCHE IX.
Fig. 1. & 2. Gouges.
3. & 4. Ciseaux.
5. & 6. Grains-d'orge.
7. 8. & 9. Gouges à palettes.
10. & 11. Palettes à grains-d'orge.
12. & 13. Grains-d'orge à queues.
14. & 15. Ciseaux rompus.
16. 17. & 18. Ciseaux crochus.
19. & 20. Gouges coudées.
21. & 22. Ciseaux coudés.
23. Grain-d'orge coudé.
24. & 25. Gouges à T.
26. Ciseaux à T.
27. Grain-d'orge à T. A, les manches. B, les tiges. C, les taillans.
28. & 29. Gros & petit fers à souder A A, les fers. B B, les tiges. C C, les manches.
30. Autre fer. A, le fer. B, la tige. C, le manche.
31. Fer à deux pannes. A, le fer. B, la tige. C, le manche.
32. Fer quarré. A, le fer. B, la tige.
33. Fer rond. A, le fer. B, la tige.
34. Grattoir. A, le grattoir. B, la tige. C, le manche.
35. Autre grattoir. A A, les taillans. B, la tige. C, le manche.
36. & 37. Rouleaux.
38. Batte ronde. A, le manche:
39. Batte sur champ. A, le manche.
40. Marteau. A, la tête. B, la paume. C, le manche.
41. Maillet. A, le maillet. B, le manche.
42. & 43. Lames à couper. A A, les taillans. B B, les manches.
44. & 45. Grande & petite cuilleres à couler. A A, les cuilleres. B B, les manches.
46. Poële à chauffer les fers. A A, les anneaux.
47. Marmitte à fondre. A A, les anneaux.
