POTIER DE TERRE,
Contenant dix-huit Planches équivalentes à dix-neuf par une Planche double.

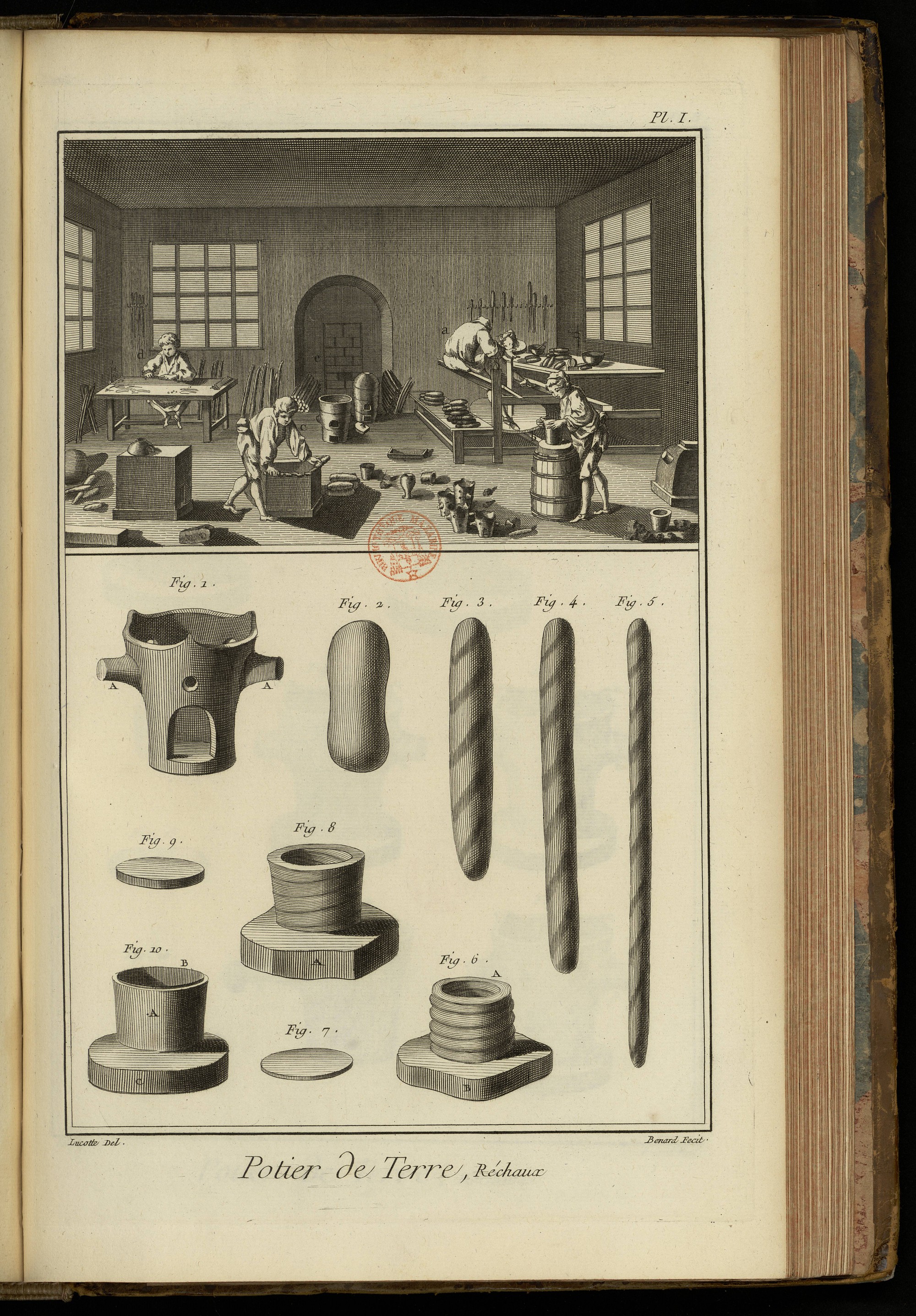

PLANCHE Iere.
LE haut de cette Planche représente un attelier de potier de terre, où pluseurs ouvriers sont occupés à divers ouvrages ; l'un en a, à tourner au tour ; un autre en b, à fabriquer des réchauds ; un autre en c, à fabriquer des poëles & des fourneaux chimiques, & un autre en d, à fabriquer des pipes. e représente le four pour la cuisson des ouvrares ; le reste de l'attelier est occupé par différentes sorts d'ouvrages de poterie.
Façon d'un réchaud, qui est à-peu-près la même pour toutes sortes d'ouvages en terre.
Fig. 1. Réchaud. A A, les ansis.
2. Motte de terre préparée jour la fabrique d'un réchaud.
3. 4. & 5. La même motte ce terre allongée de plus en plus.
6. La même motte tournée jour le commencement d'un réchaud. A, la terre. 3, la pierre sur laquelle on fabrique.
7. Fond du réchaud.
8. Le même réchaud formé pa son pié. A, la pierre.
9. Couvercle du réchaud.
10. Le pié du réchaud garni de sin couvercle. A, le pié. B, le couvercle. C, la piere.

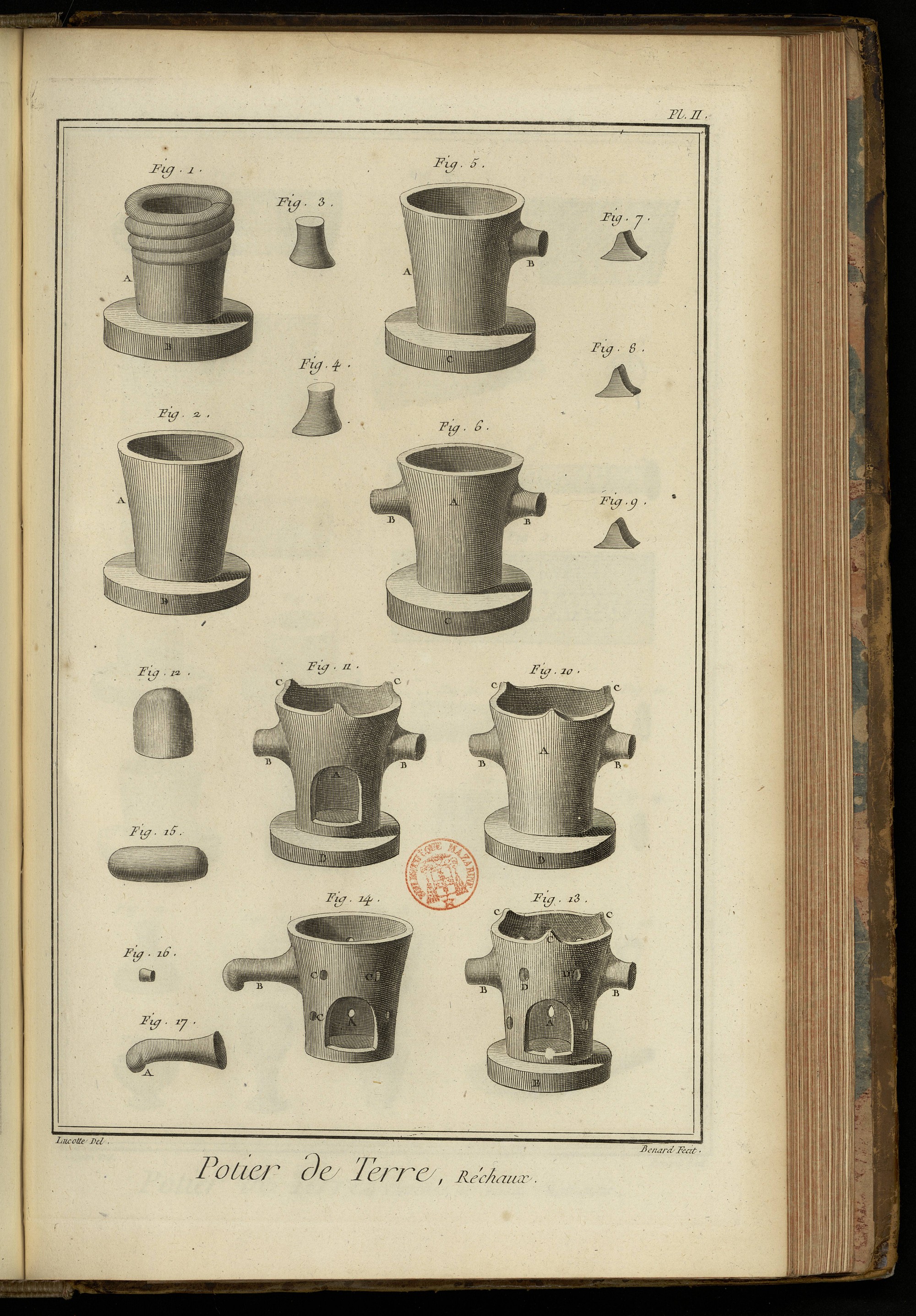

PLANCHE II.
Suite de la façon d'un réchaud.
Fig. 1. Le haut du réchaud forme par une nouvelle motte tournée. A, le pié. B, la pierre.
2. Le même réchaud uni & évasé A, le réchaud. B, la pierre.
3. & 4. Mottes pour former les arses.
5. La premiere anse soudée & posé. A, le réchaud. B, l'anse. C, la pierre.
6. Les deux anses posées. A, le réchad. B B, les anses. C, la pierre.
7. 8. & 9. Mottes pour former les canes du réchaud.
10. Carnes posées au réchaud. A, le rchaud. B B, les anses. C C, les carnes. D, la piere.
11. Premiere ouverture du réchaud. A, l'ouverture. B B, les anses. C C C, les carnes. D, la pierre.
12. Motte sortant de l'ouverture.
13. Réchaud fini. A, l'ouverture. B B, le anses. C C C, les carnes. D D D, les lumieres. E la pierre.
14. Réchaud d'une autre forme. A, l'ouverture. B, l'anse à volure. C C, les lumieres.
15. Motte pour former l'anse à volute.
16. Petite motte sortant des lumieres.
17. Anse à volute. A, la volute.

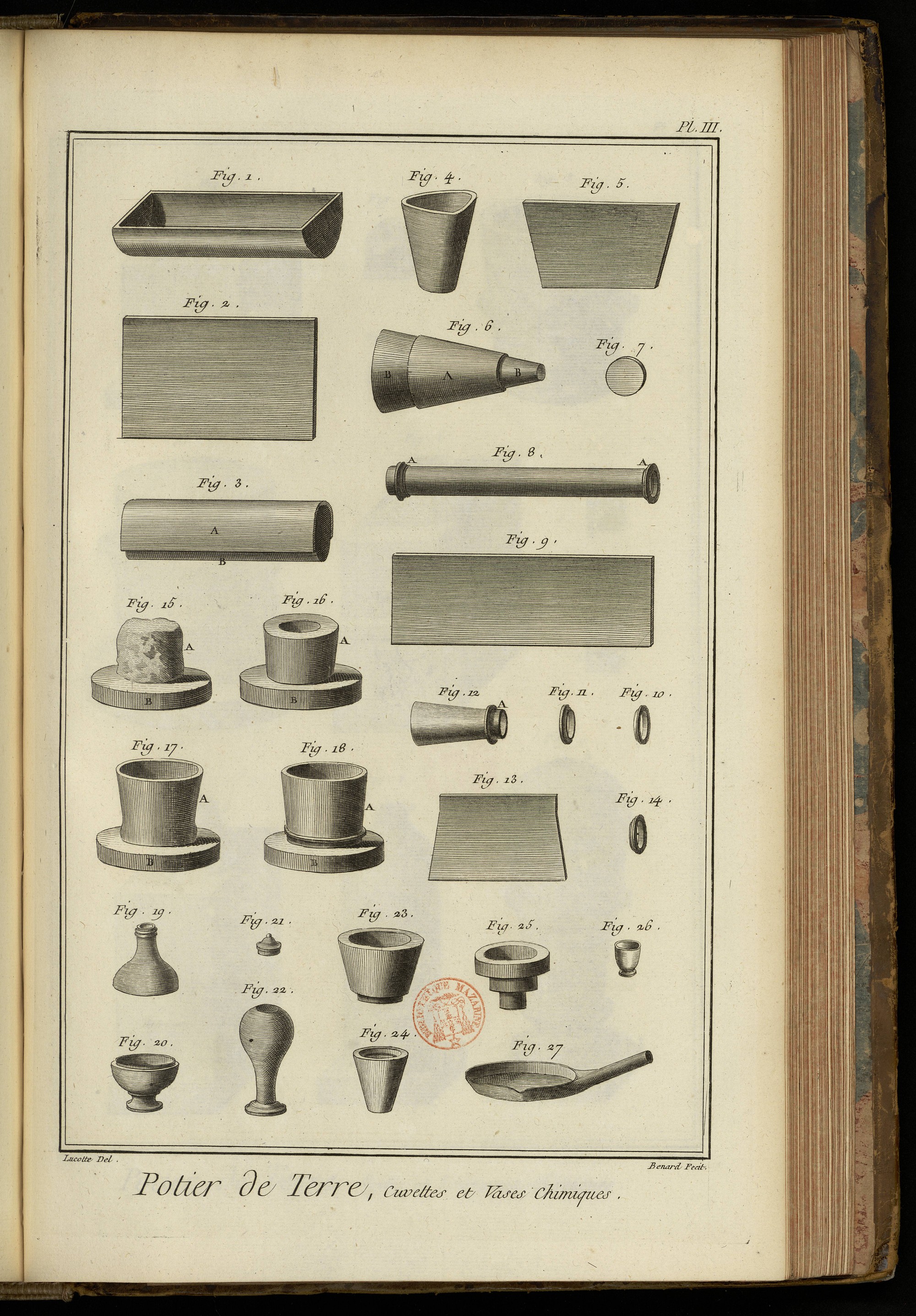

PLANCHE III.
Vases & ustensiles chimiques.
Fig. 1. Cuvette d'émailleur.
2. Morceau de terre applati pour former la cuvete.
3. La même terre en forme sur un rotleau. A, la terre. B, le rouleau.
4. Creuset.
5. Morceau de terre disposé pour un reuset.
6. La même terre en forme sur un moile. A, la terre. B, le moule.
7. Fond du creuset.
8. Tuyau de conduite dit tuyau de grès A A, les vroles.
9. Terre applatie pour former le tuyau.
10. & 11. Virole de terre du tuyau.
12. Tuyau appellé ventouse. A, la virole.
13. Terre disposée pour former la ventouse.
14. Virole de la ventouse.
15. Motte de terre montée sur la girelle du tour, disposée pour un tuyau de chausse d'aisance. A, la motte. B, la girelle.
16. La même motte creusée. A, la motte. B, la girelle.
17. Le tuyau a demi-formé. A, le tuyau. B, la girelle.
18. Le tuyau fait. A, le tuyau. B, la girelle.
19. & 20. 21. & 22. 23. & 24 25. 26. & 27. Différens vases chimiques en terre.

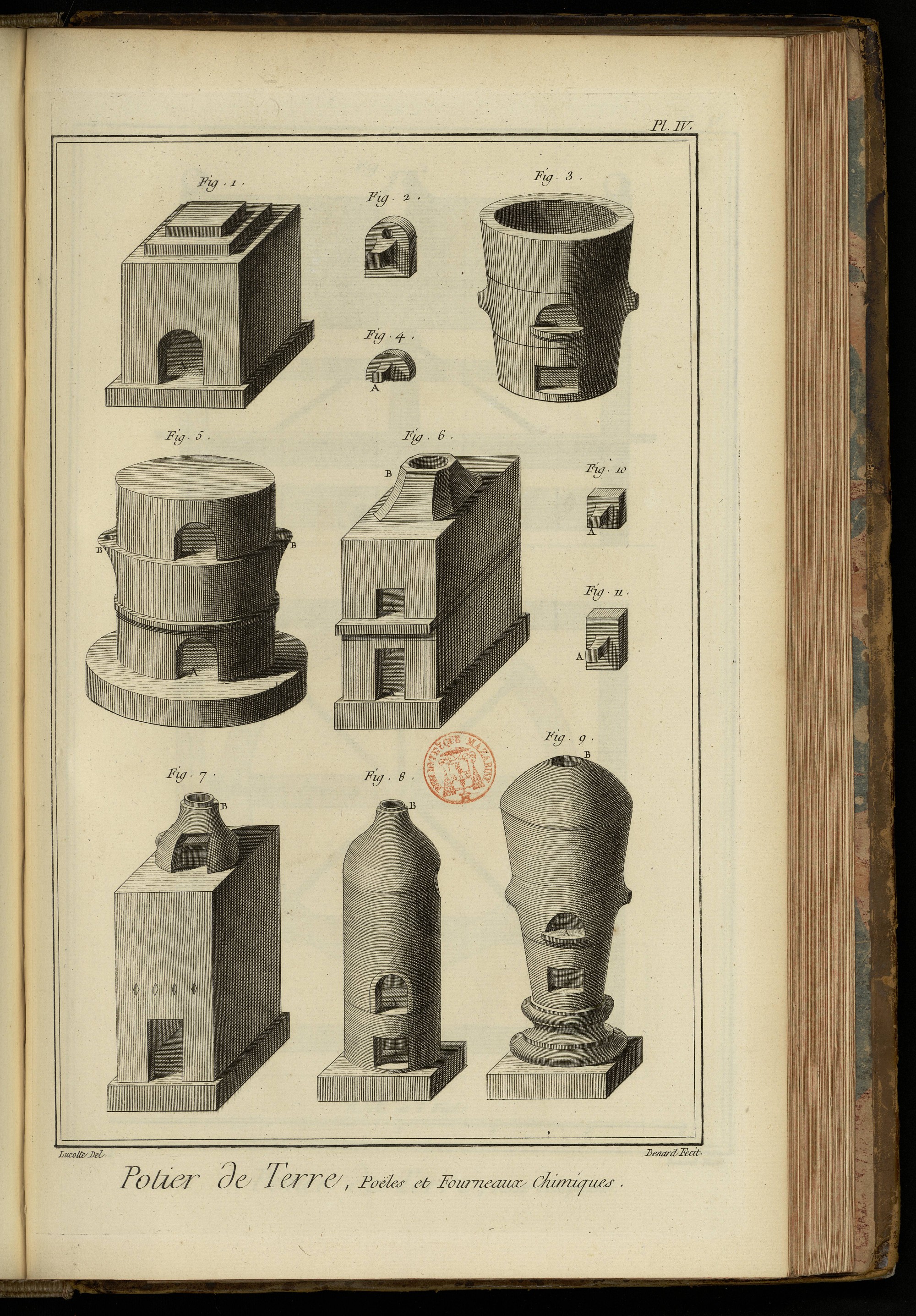

PLANCHE IV.
Poëles & fourneaux chimiques.
Fig. 1. Poële. A, l'ouverture.
2. Porte du poële. A, la poignée.
3. Fourneau chimique.
4. Bouchon de l'une des ouvertures du fourneau. A, la poignée.
5. 6. 7. 8. & 9. Diverses poëles & fourneaux chimlques. A A, &c. les ouvertures. B B, &c. les cheminées.
10. & 11. Bouchon d'ouvertures. A A, les poignées.

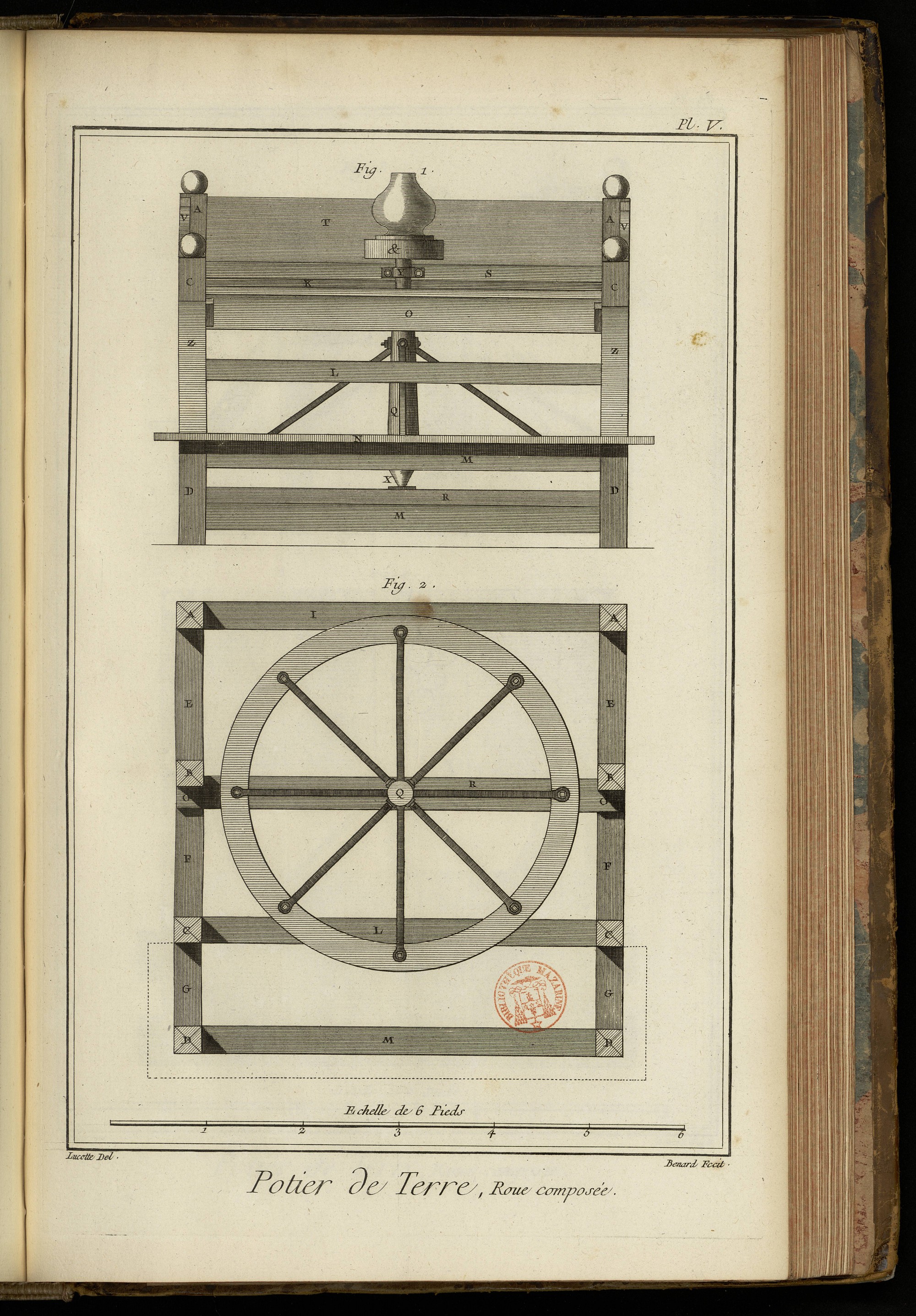

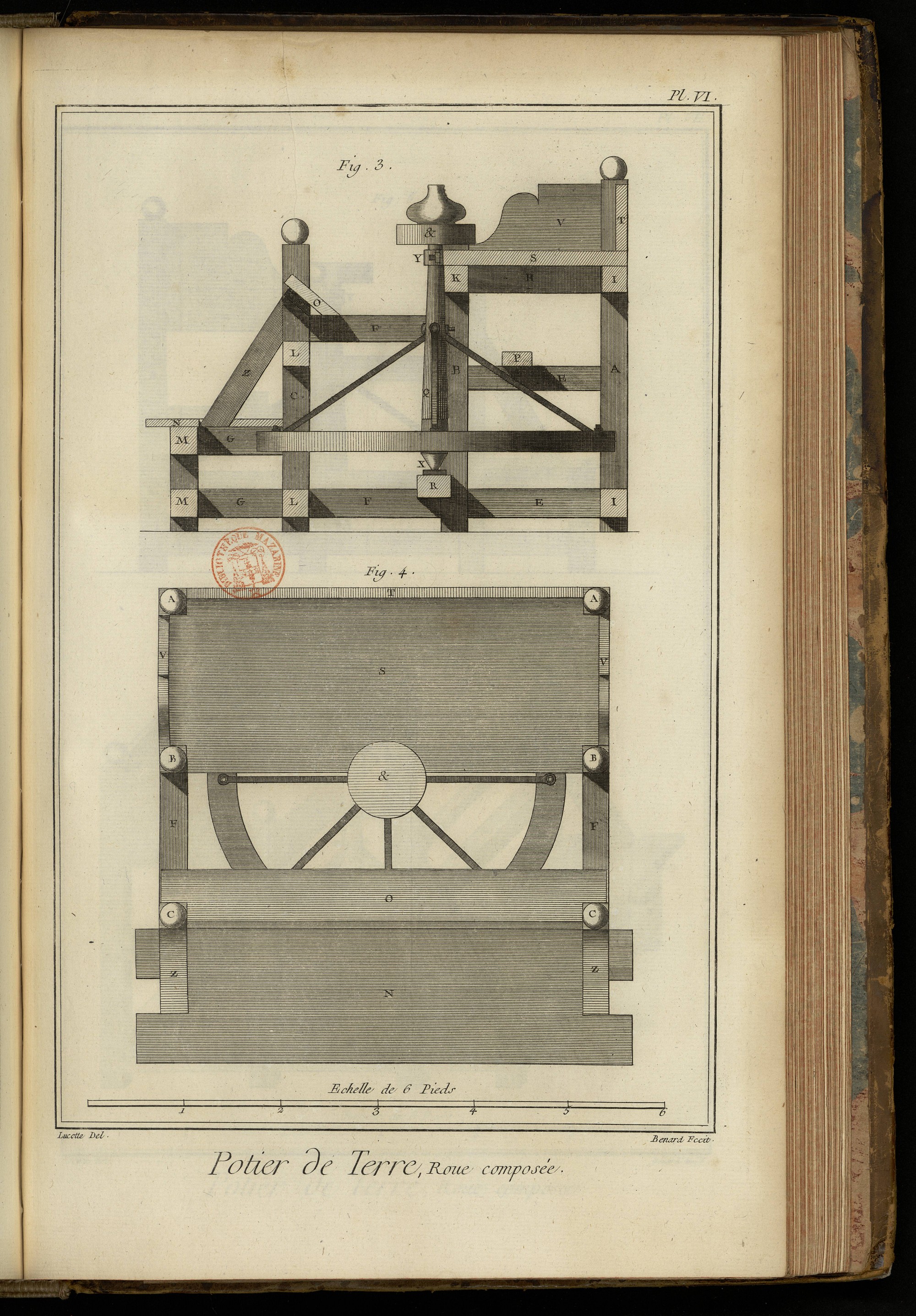

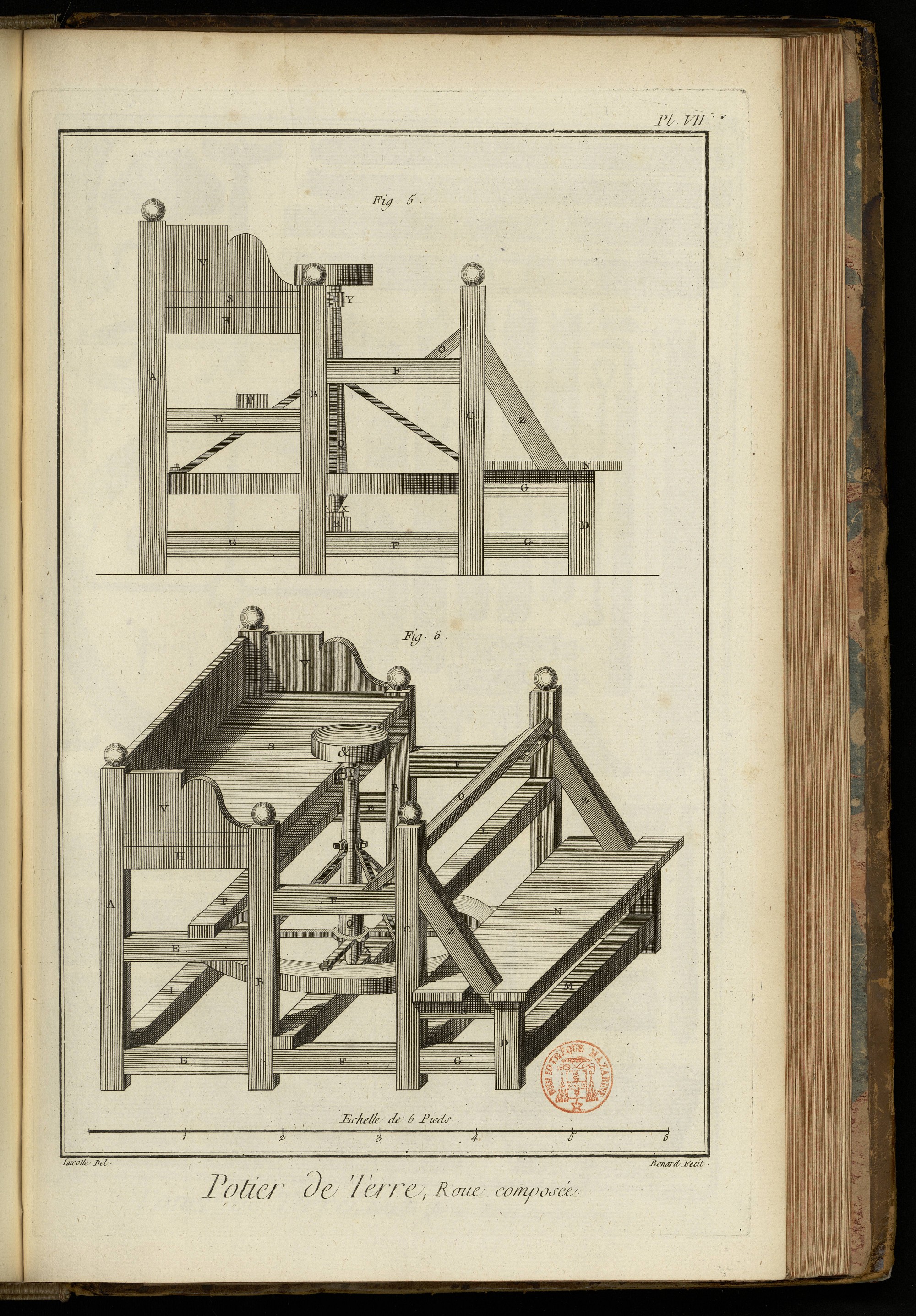

PLANCHES V. VI. & VII.
Roue.
Fig. 1. Elévation en face.
2. Plan du dessous.
3. Coupe.
4. Plan du dessus.
5. Elévation latérale.
6. Elévation perspective de la roue composée. A A, les piliers de devant. B B, piliers de milieu. C C, piliers de derriere. D D, bas piliers E E, entre-toises de devant. F F, entretoises de milieu. G G, entretoises de derriere. H H, entretoises de la tab e. I I, travetles des piliers de devant. K, traverse des piliers de milieu. L L, traverses des piliers de derriere. M M, traverses des bas piliers. N, le vaucourt. O, le siege. P, le payen. Q, la roue. R, le support de la roue. S, la table. T, le bord de face. V V, les bords latéraux. X, la crapaudine. Y, le collier de l'arbre Z, liens. &, girelle.

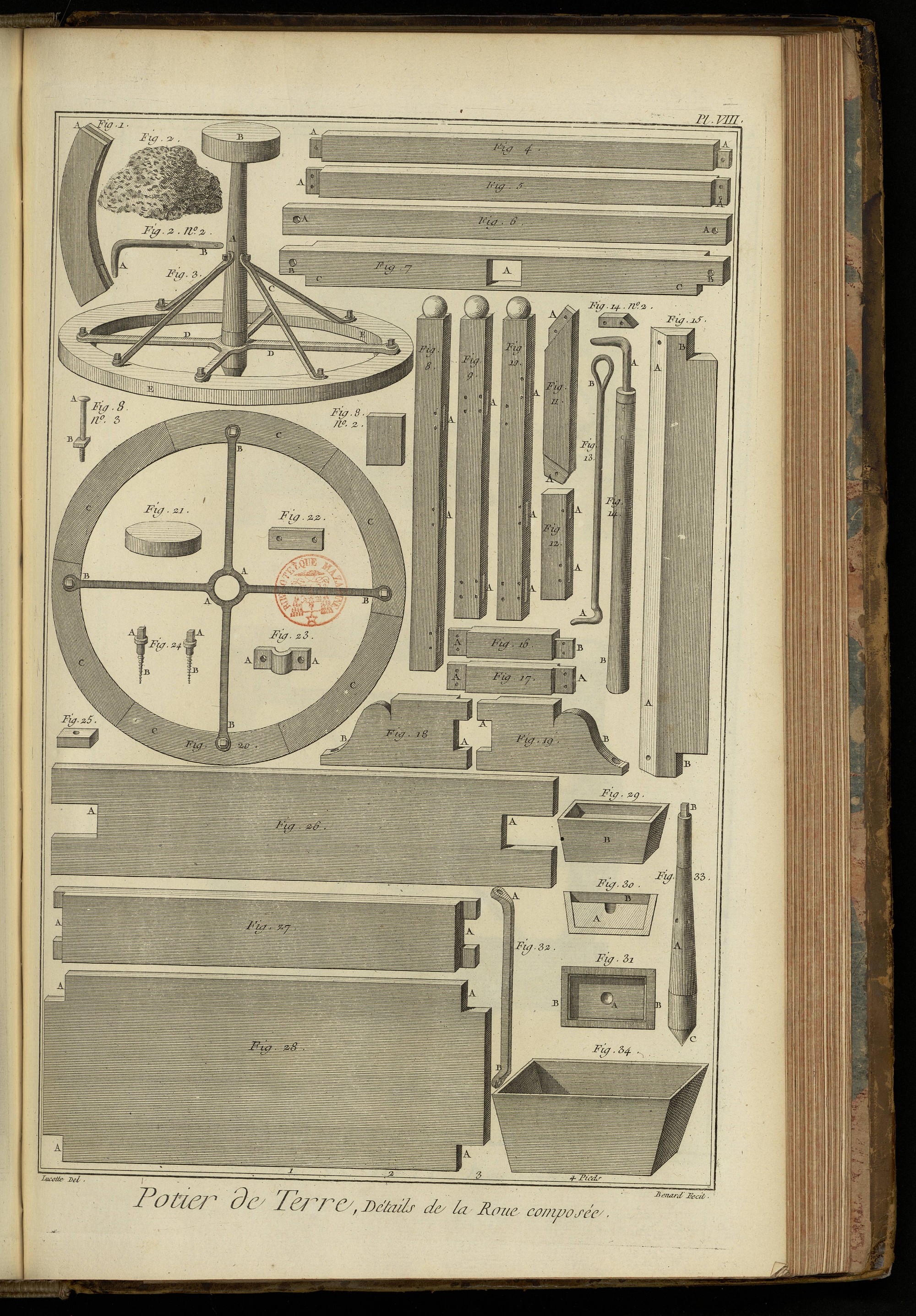

PLANCHE VIII.
Développemens de la roue & détails.
Fig. 1. L'une des six jantes de la roue. A, la mortoise.
2. Eponge pour mouiller l'ouvrage.
2. n°. 2. Crochet du tournoir à manche. A, le crochet. B, sa tige.
3. Roue. A, l'arbre. B, la girelle. C C, les tirans. D, le croisillon. E E, la roue.
4. Traverse du haut des petits piliers. A A, les tenons.
5. L'une des quatre traverses du bas des petits piliers, du haut & du bas des piliers de derriere & du milieu. A A, les tenons.
6. Payen. A A, les trous des boulons.
7. Support de l'arbre de la roue. A, l'entaille de la crapaudine. B B, les pattes.
8. L'un des deux piliers de devant. A A, les mortoises.
8. n° 2. L'une des six clés des jantes de la roue.
8. n°. 3. L'un des quatre boulons du payen. A A, les têtes. B B, les vis à écrous.
9. & 10. Deux des quatre piliers de milieu. A A, les mortoises.
11. L'un des deux liens des piliers de derriere. A A, &c. les tenons.
12. L'un des deux bas piliers. A A, les mortoises.
13. Tournoir à boucle. A, le crochet. B, la boucle.
14. Tournoir à manche. A, le crochet. B, le manche.
14. n°. 2. Tasseau du siége.
15. Siége. A A, le chanfrein. B B, les parties échancrées.
16. L'une des deux entretoises du haut des bas piliers. A, le tenon du pilier de derriere. B, le tenon du petit pilier.
17. L'une des deux entretoises du bas des bas piliers. A A, les tenons.
18. & 19. Bords latéraux de la table. A A, les tenons. B B, les consoles.
20. Roue. A A, le croisillon. B B, les pattes. C C, les jantes.
21. Girelle de la roue.
22. Plate bande de la bride. A A, les pattes.
23. Bride de l'arbre. A A, les pattes.
24. Vis à tête à chapeau de la bride. A A, les têtes. B B, les vis en bois.
25. Crapaudine de l'arbre de la roue.
26. Vaucourt de la roue. A A, les échancrures des liens.
27. Bord de face de la table. A A, les tenons.
28. Dessus de la table. A A, les échancrures des piliers.
29. Elévation perspective.
30. Coupe.
31. Plan d'une crapaudine emboîtée. A, la crapaudine. B, la boîte.
32. L'un des quatre tirans de la roue. A, la patte du haut. B, la patte du bas.
33. Arbre. A, l'arbre. B, le tenon. C, le pivot.
34. Tera, auge remplie d'eau pour mouiller les doigts.

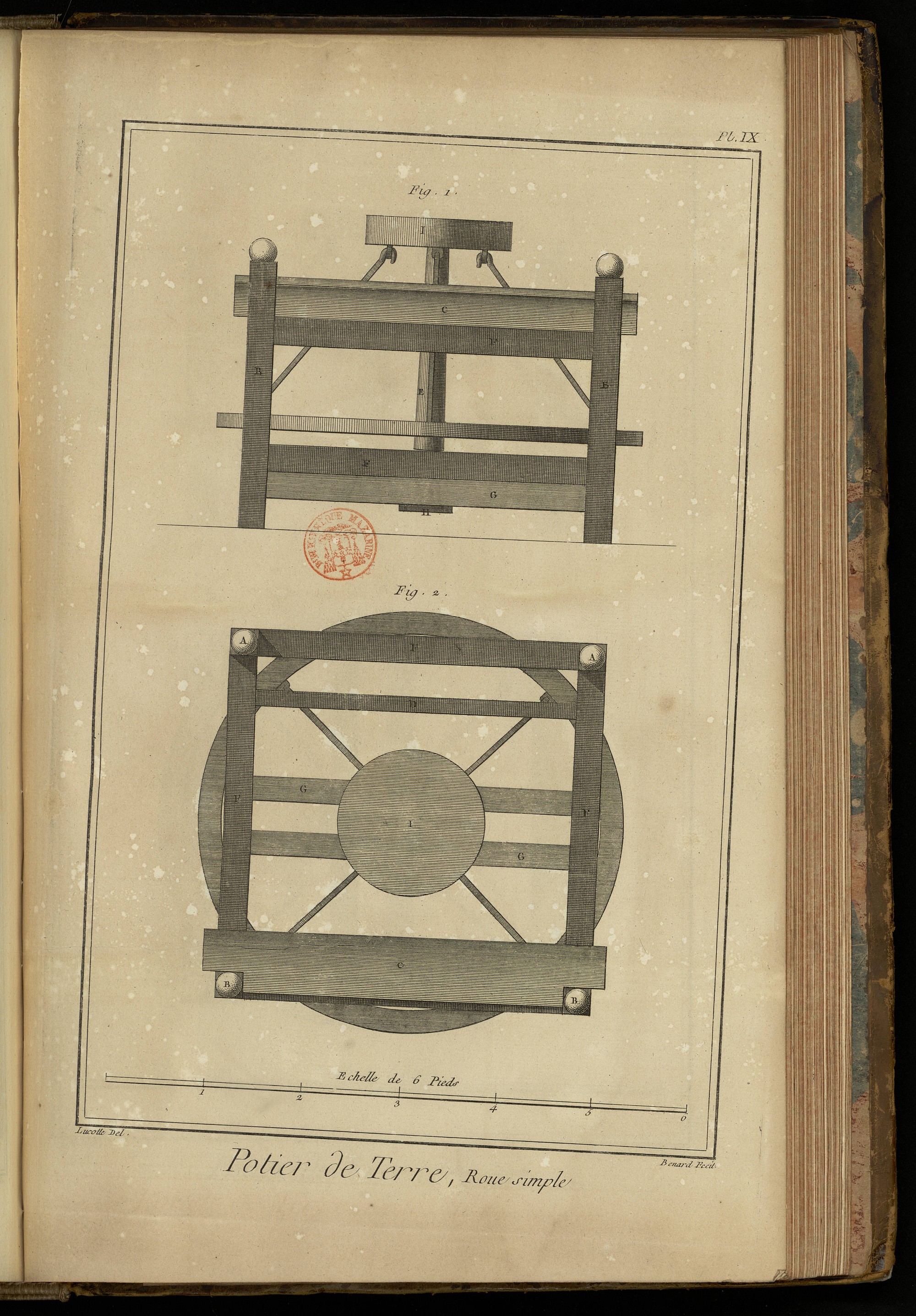

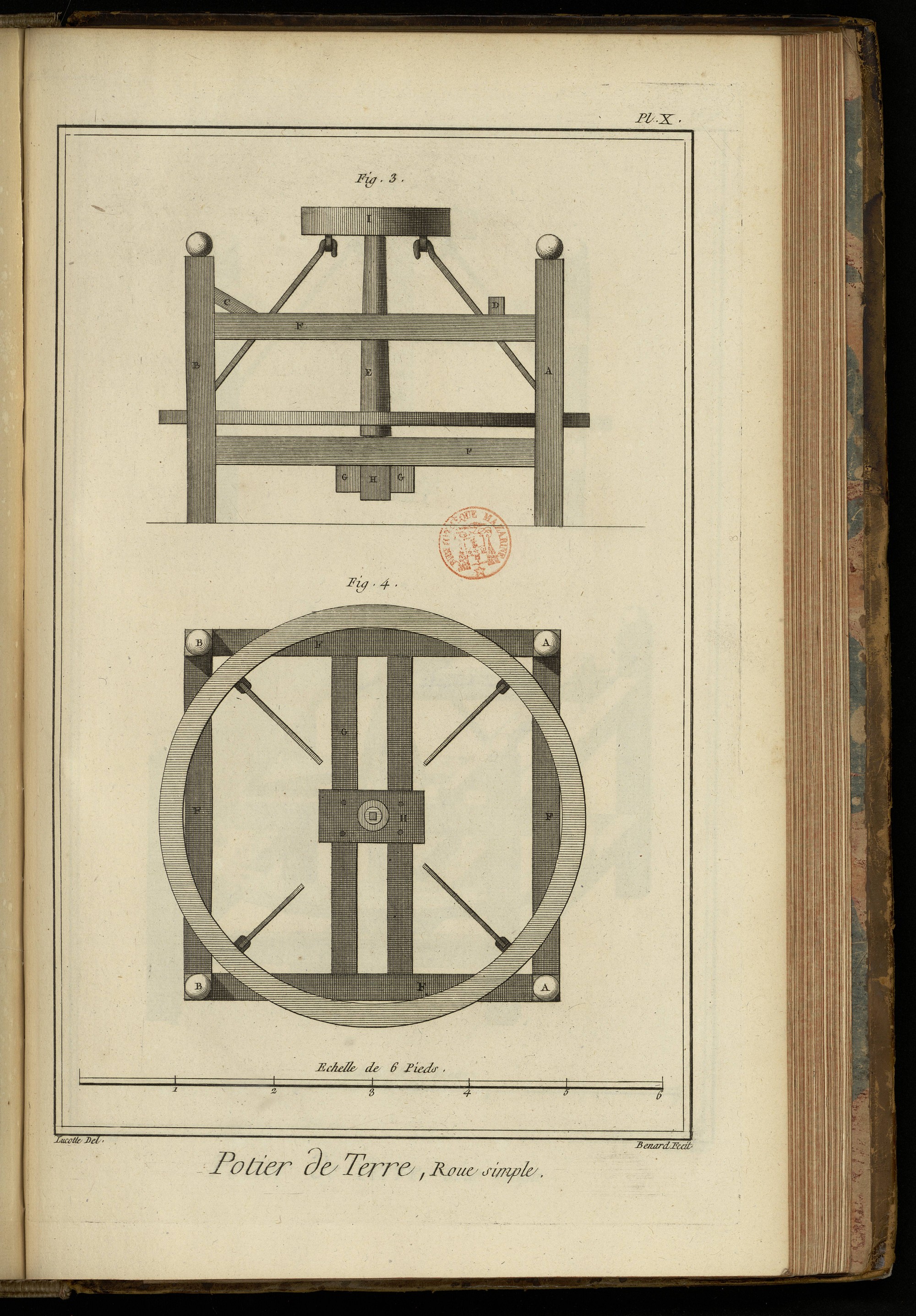

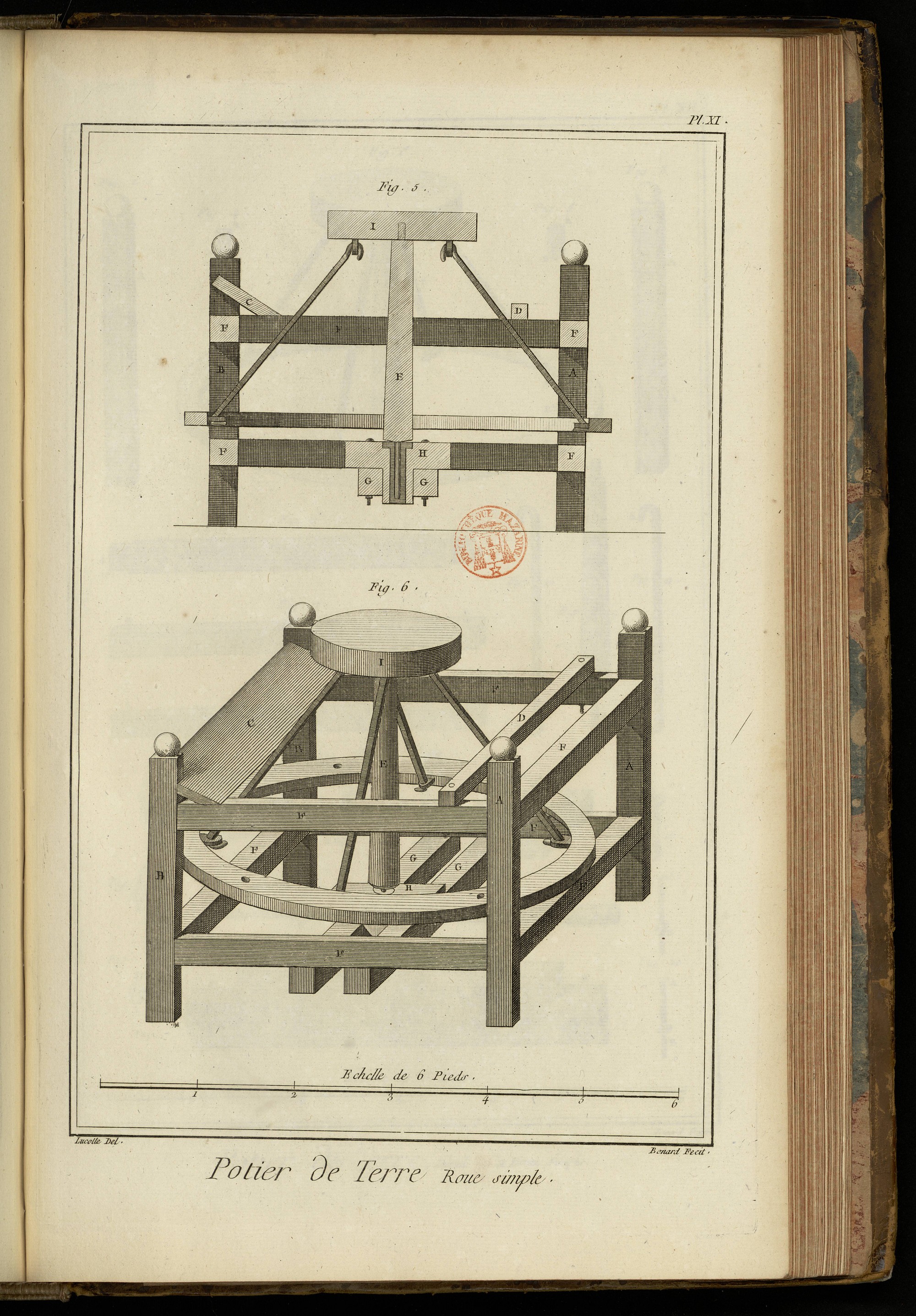

PLANCHES IX. X. & XI.
Roue simple.
Fig. 1. Elévation.
2. Plan du dessus.
3. Elévation latérale.
4. Plan du dessous.
5. Coupe.
6. Elévation perspective d'une roue simple. A, Pilier de devant. B, pilier de derriere. C, Siége. D, payen. E, roue garnie. F, traverses des piliers. G, support du pivot. H, patin. I, girelle.

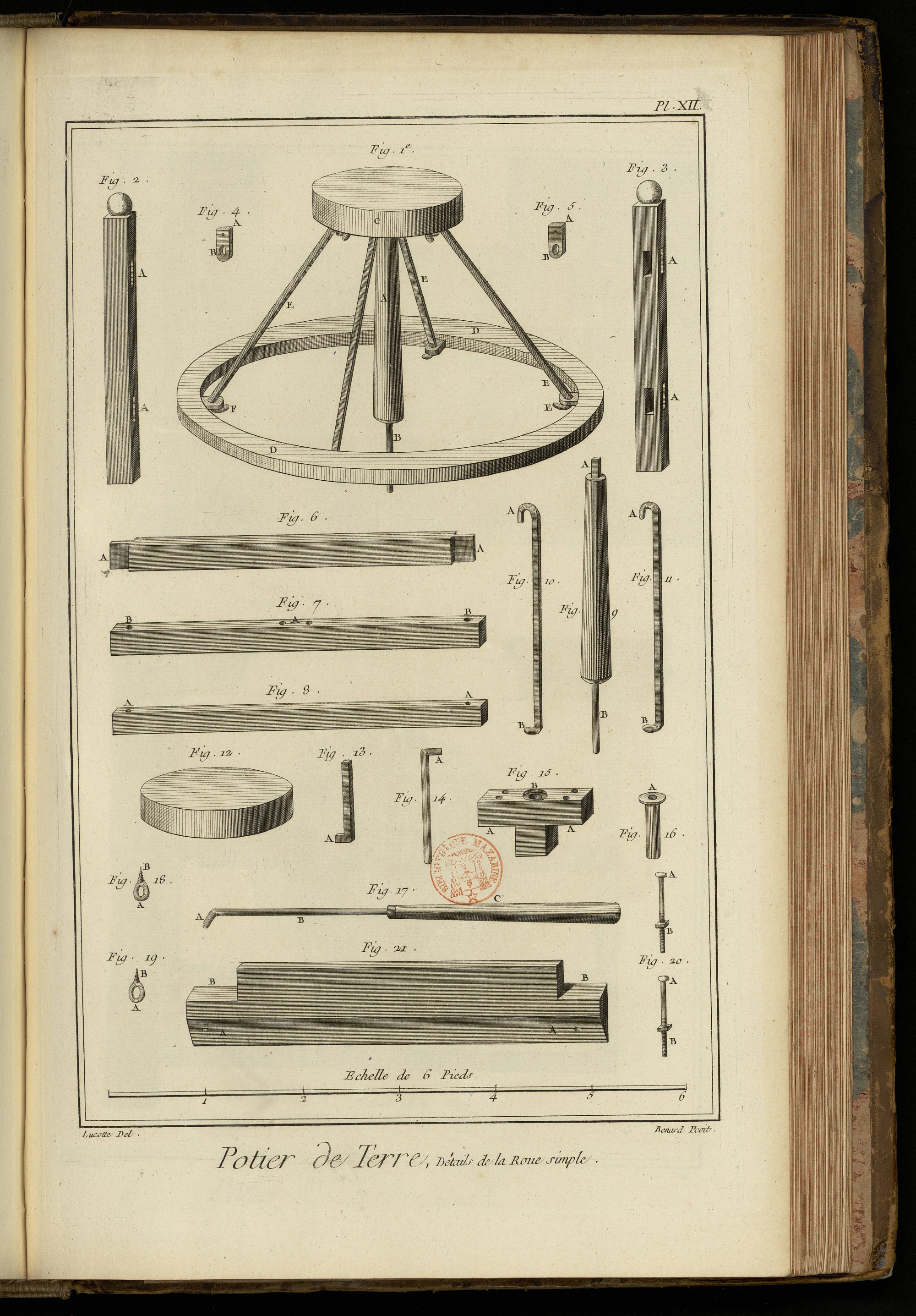

PLANCHE XII.
Détails de la roue simple.
Fig. 1. Roue. A, le pivot. B, la broche. C, la girelle. D D, la roue. E E, &c. les tirans. F F, les pitons.
2. L'un des deux piliers de devant. A A, les mortoises.
3. L'un des deux piliers de derriere. A A, les mortoises.
4. & 5. Deux des quatre pitons des tirans. A A, &c. les pattes servant de tenons. B B, les anneaux.
6. L'une des huit traverses. A A, les tenons.
7. L'un des deux supports du pivot de la roue. A, les trous des boulons de la bourdonniere. B B, les trous des boulons pour les arrêter.
8. Payen. A A, les trous pour l'arrêter.
9. Pivot. A, l'arbre quarré. B, la broche.
10. & 11. Deux des quatre tirans. A A, &c. les crochets du haut. B B, les crochets du bas.
12. Girelle.
13. Arbre quarré. A, le crochet.
14. Broche de pivot. A, le crochet.
15. Patin. A A, les pattes. B, le trou de la douille.
16. Douille du patin. A, le collet.
17. Tournoir. A, le crochet. B, la tige. C, le manche.
18. & 19. Deux des quatre tirefonds. A A, les anneaux. B B, les vis.
20. Deux des quatre boulons du patin. A A, les têtes. B B, les vis à écrous.
21. Siége. A A, la partie chanfreinée. B B, les échancrures.

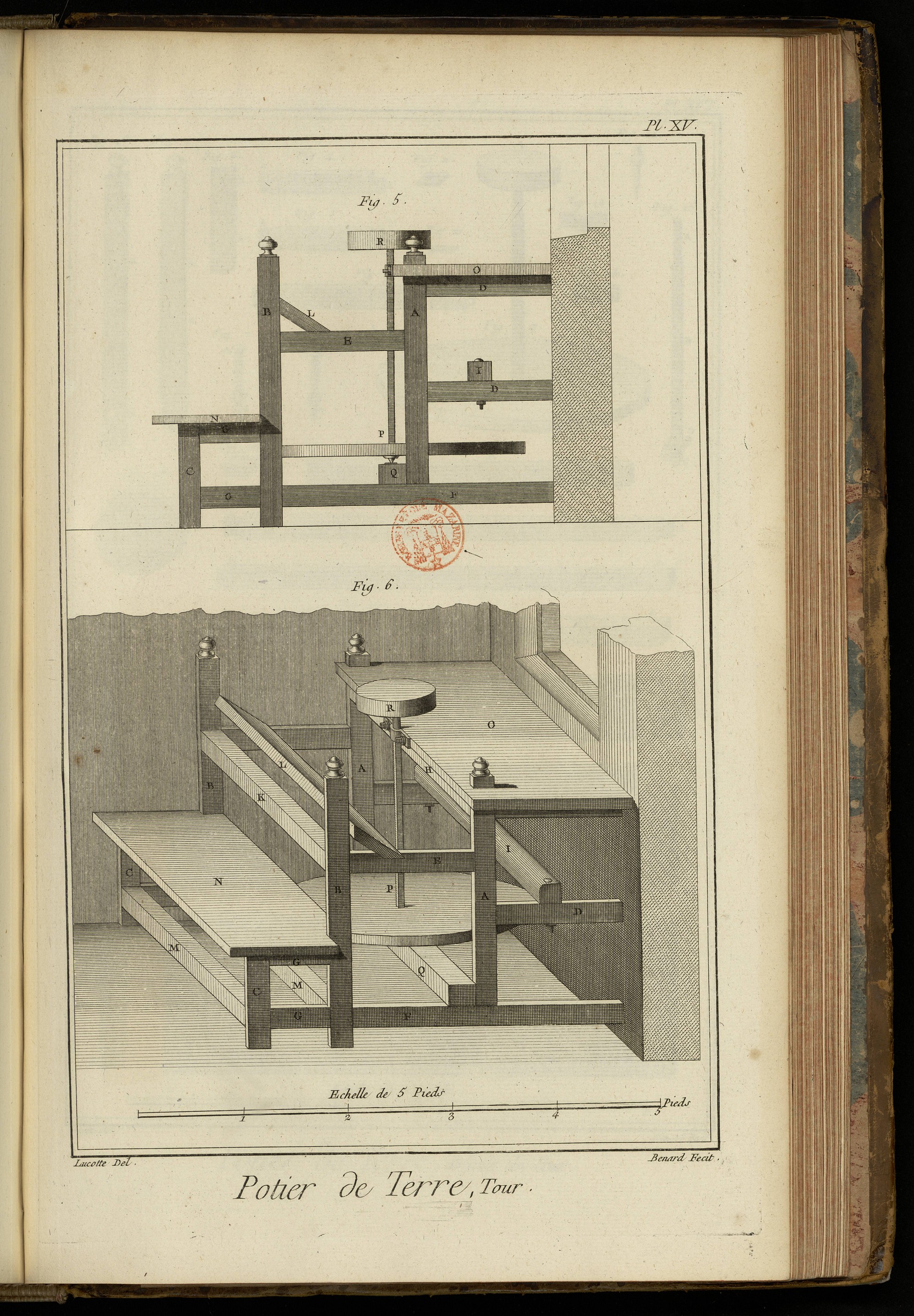

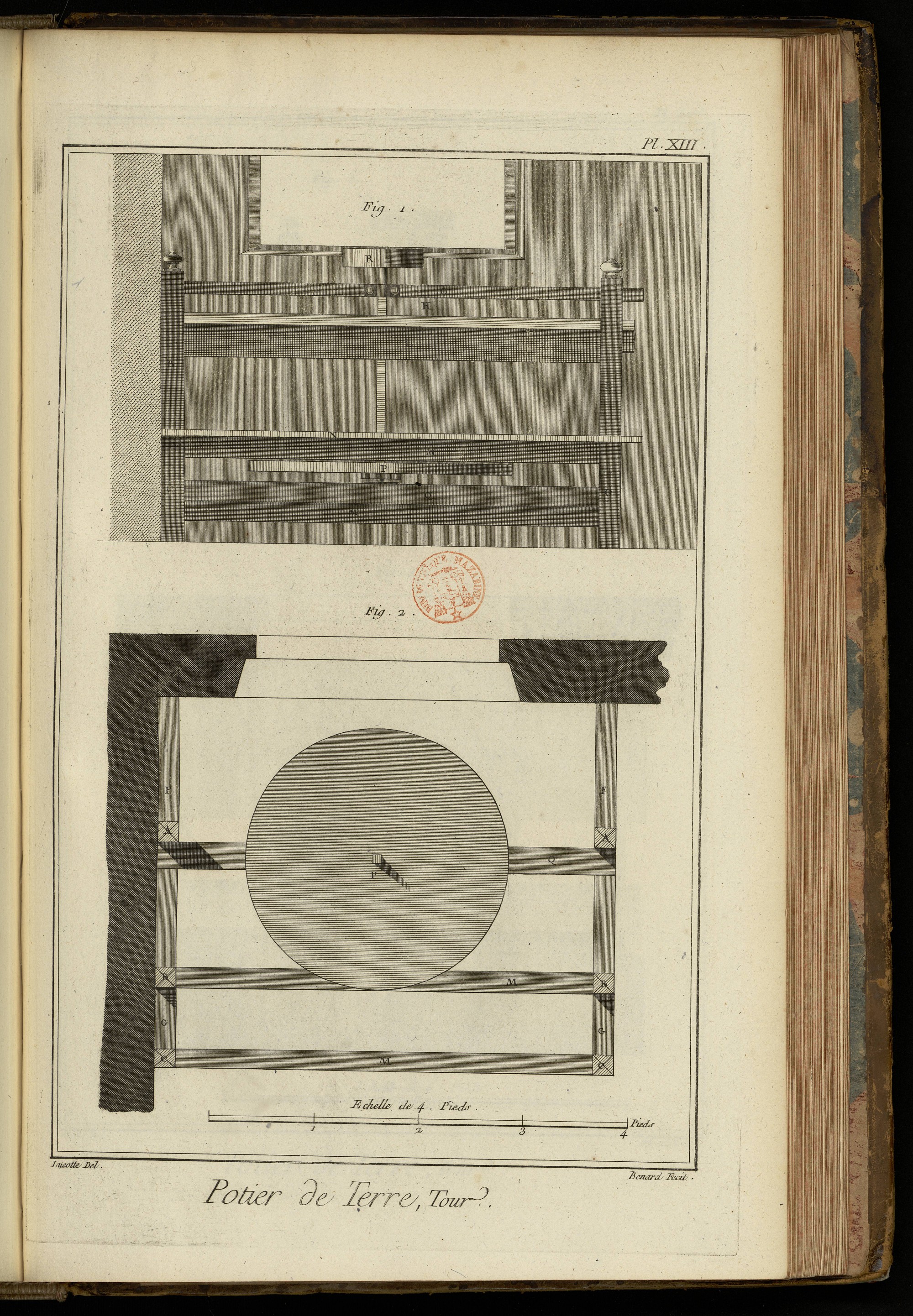

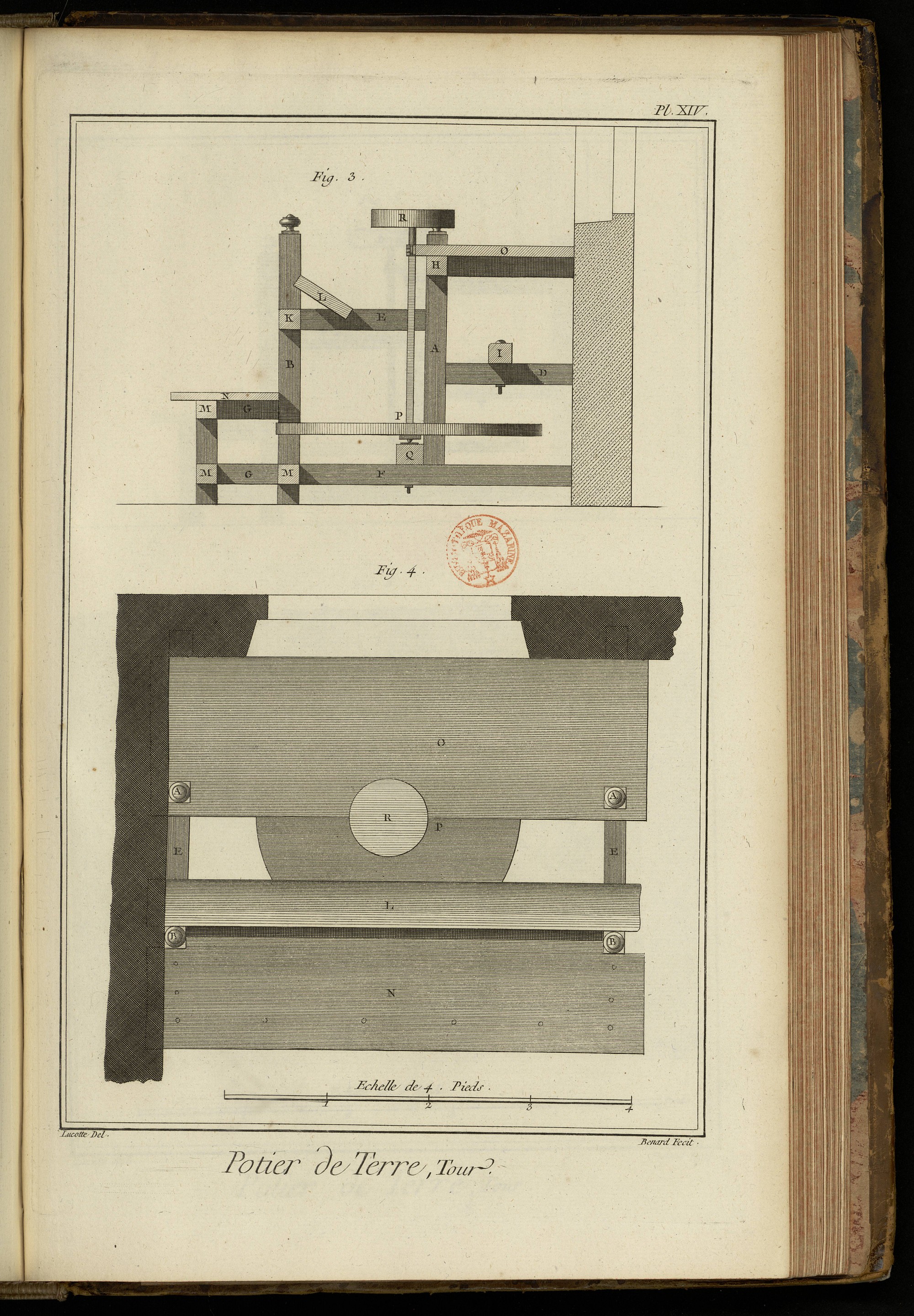

PLANCHES XIII. XIV. & XV.
Fig. 1. Elévation.
2. Plan du dessous.
3. Coupe.
4. Plan du dessus.
5. Elévation latérale.
6. Elévation perspective d'un tour. A, pié de devant. B, pié de derriere. C, bas pié. D, entretoise de devant. E, entretoise de milieu. F, sommier. G, entretoise de derriere. H, traverse de devant. I, payen. K, traverse de derriere. L, siége. M, traverse de bas pié. N, vaucourt. O, table. P, le tour. Q, support du teur. R, girelle.

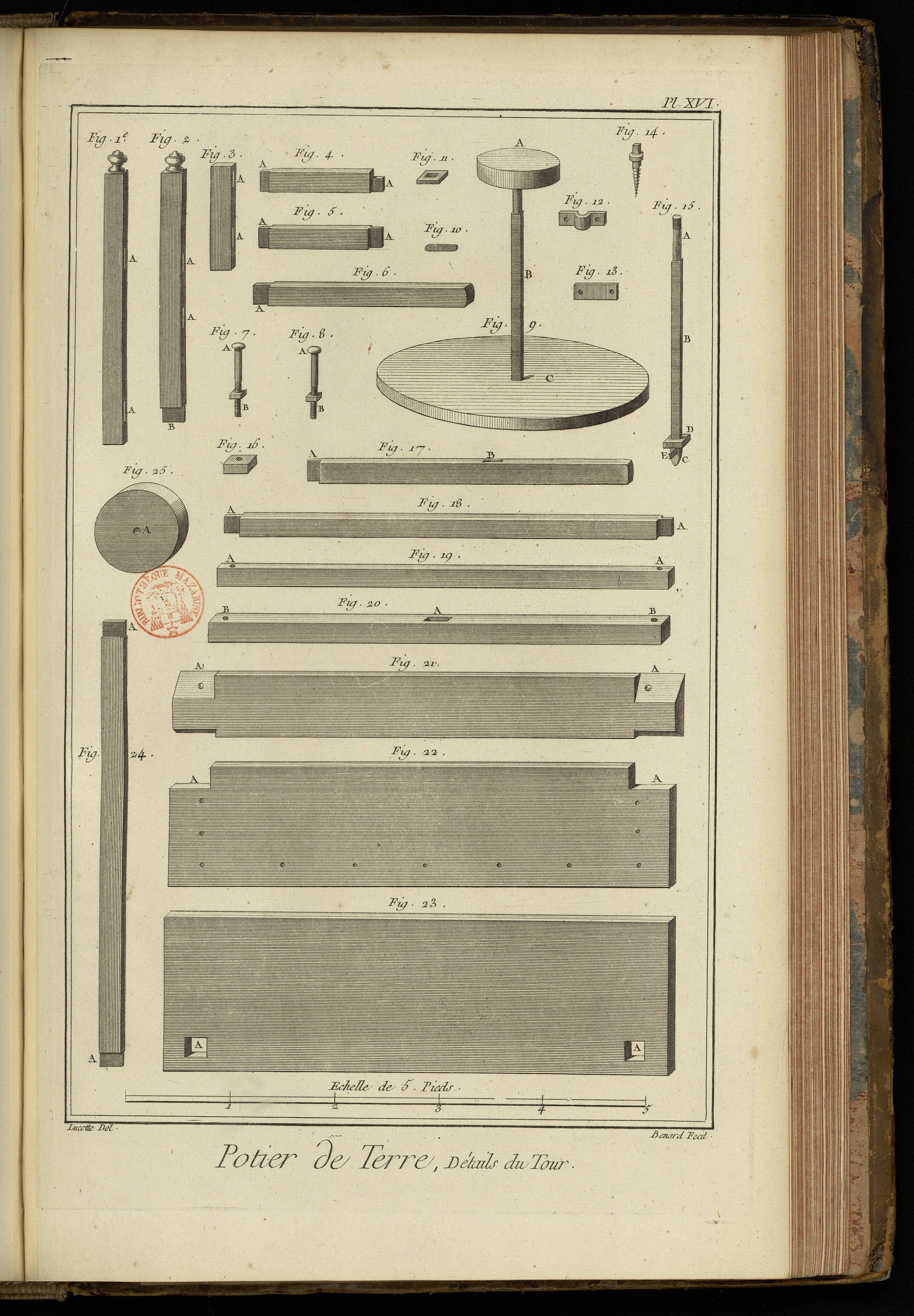

PLANCHE XVI.
Fig. 1. L'un des deux piliers de derriere. A A, les mortoises.
2. L'un des deux piliers ce devant. A A, les mortoises. B B, les tenons.
3. L'un des deux bas pilers. A A, les mortoises.
4. L'une des deux entrtoises du haut du vaucourt. A A, les tenons.
5. L'une des deux entetoises du bas du vaucourt. A A, les tenons.
7. & 8. Boulons du paren & du support. A A, les têtes. B B, les vis à écrot.
9. Tour. A, la girell. B, l'arbre. C, la roue.
10. Coin pour serrer lavirole.
11. Virole quarrée de l'arbre.
12. Bride de l'arbre du tour. A A, les pattes.
13. Plate-bande de la bride. A A, les pattes.
14. L'une des deux vi à tête à chapeau de la bride.
15. Arbre. A, la vis pour visser dans la girelle. B, le quarré de l'arbre C, le pivot. D, la virole. E, le coin.
16. Crapaudine.
17. L'un des deux simmiers. A A, les tenons. B B, les mortoises des pliers de devant.
18. Traverse de deant. A A, les tenons.
19. Payen. A A, le trous des boulons.
20. Support du pvot du tour. A, l'entaille pour la crapaudine. B B, les trous des boulons pour l'arrêter.
21. Siége. A A, és parties chanfreinées.
22. Tablette du vucourt. A A, les échancrures.
23. Table du tou. A A, les trous des piliers.
24. L'une des tois traverses des piés de derriere du tour. A A, les tenons.
25. Girelle. A, e trou de l'arbre.

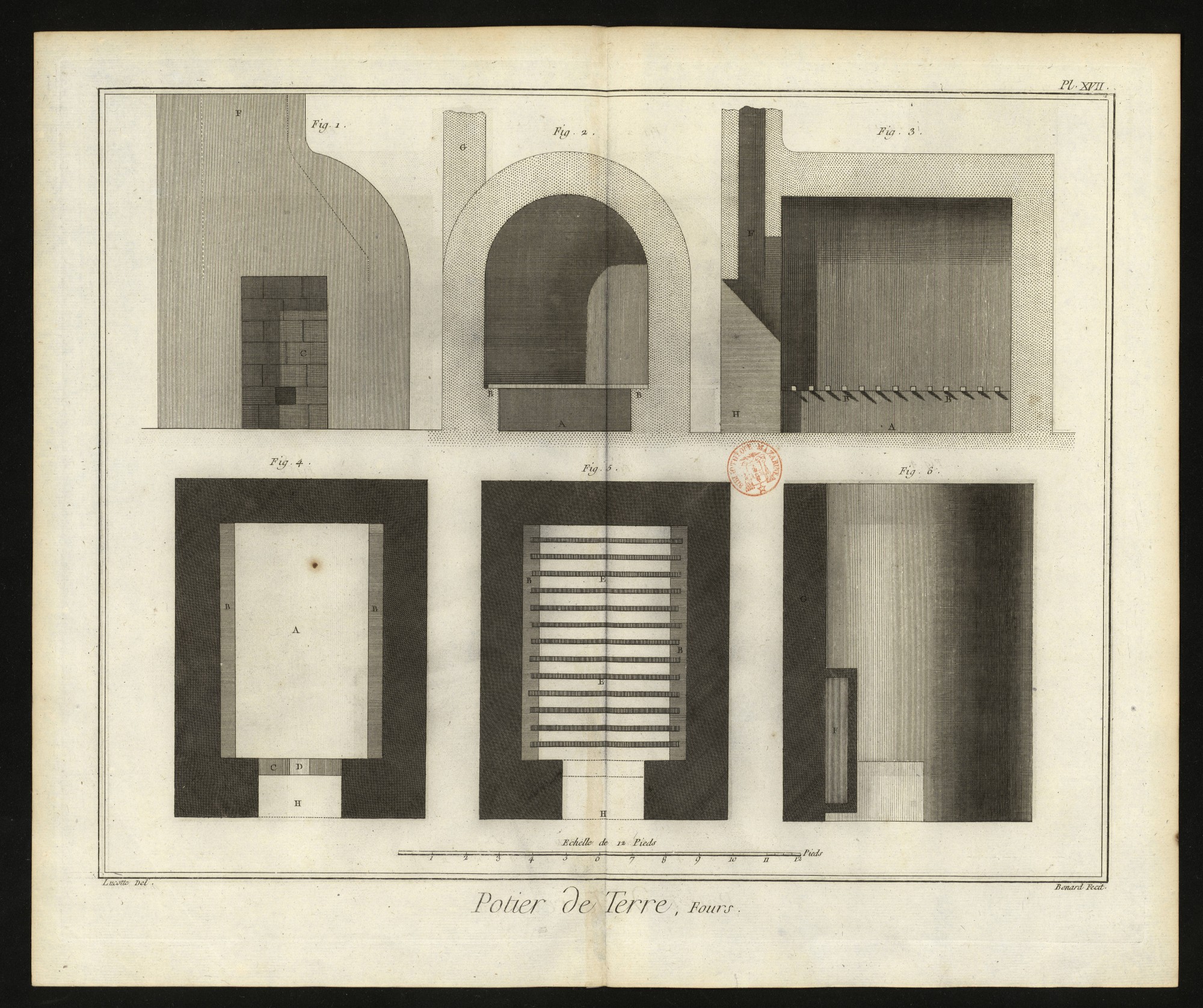

PLANCHE XVII.
Four.
Fig. 1. Elévation en face.
2. Coupe trasversale.
3. Coupe lorgitudinale.
4. Plan du las.
5. Plan au-dessus de la grille.
6. Plan au-dessus de la cheminée du four pour la cuisson de la terre. A, fond du four. B B, banquettes. C, cloison en terre faite après coup. D, boucle. E E, barreaux pour soutenir les vases. F, cheminée. C, mur sur lequel est appuyée la cheminée. H, porte.

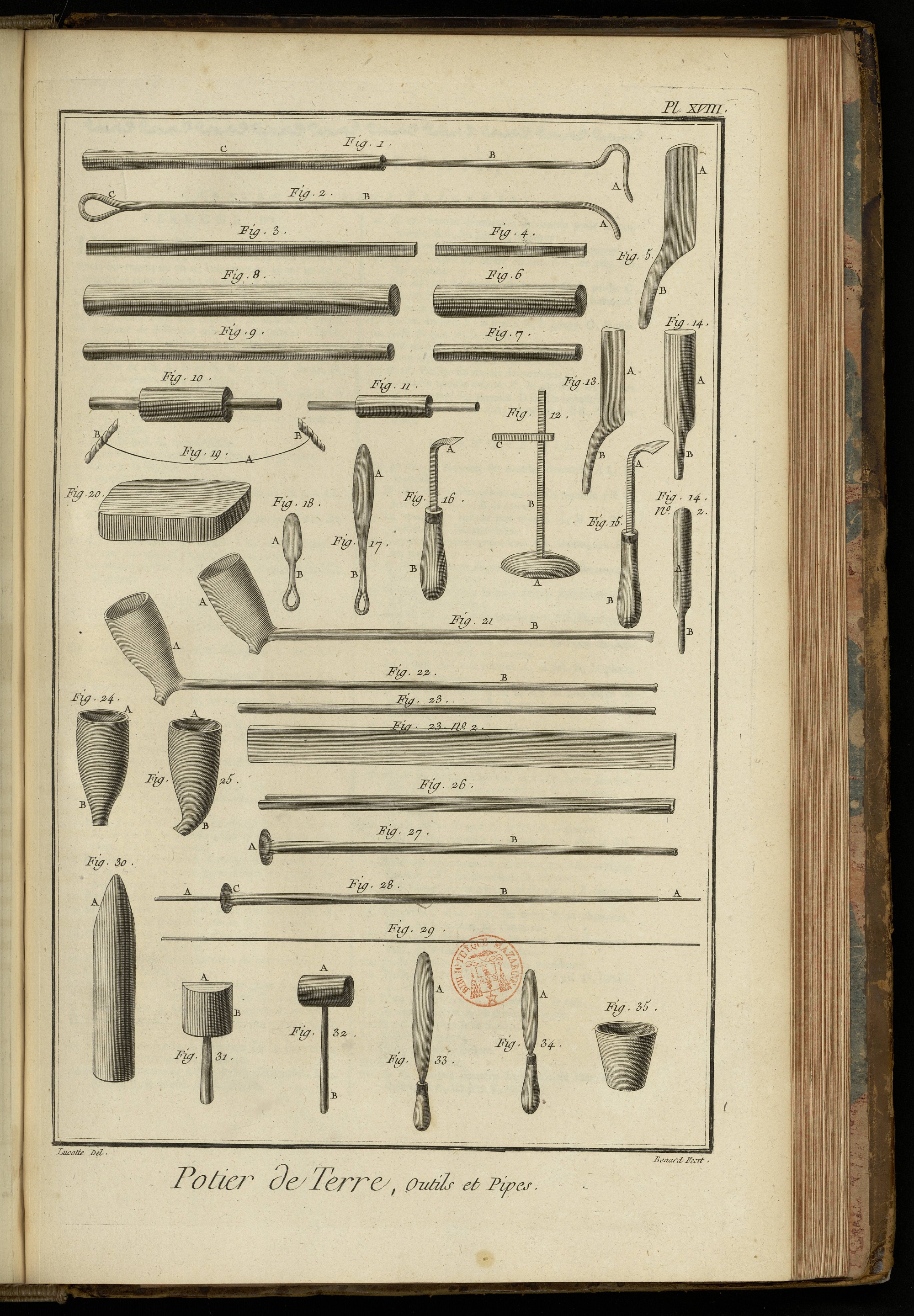

PLANCHE XVIII.
Outils & pipes.
Fig. 1. Tisart enmanché. A, le crochet. B, la tige. C, le manche.
2. Tisart à boucle. A, le crochet. B, la tige. C, la boucle.
3. & 4. Barres de différentes longueurs pour le soutien des vases dans le four.
5. Batte trarchante. A, la batte. B, le manche.
6. & 7. Petis rouleaux de plusieurs grosseurs propres à roulerla terre.
8. & 9. Grands rouleaux de plusieurs grosseurs destinés aux mêmes ouvrages.
10. & 11. Rouleaux à main. A A, les rouleaux. B B, les mains.
12. Jauge pour jauger les vases que l'on tourne. A, le pié. B, la tige. C, la jauge.
13. Batte à tranchant arrondi. A A, la batte. B, le manche.
14. Batte plate. A, la batte. B, le manche.
14. n°. 2. Batte ronde A, la batte. B, le manche.
15. & 16. Ripes à riper la terre. A A, les ripes. B B, les manches.
17. & 18. Lames. A A, les lames. B B, les boucles.
19. Scie à couper la terre. A, le fil de fer. B B, les tortillons de parchemin.
20. Pierre à travailler la terre.
21. Pipe de Rouen. A, le fourneau. B, le tuyau.
22. Pipe de Hollande. A, le fourneau. B, le tuyau.
23. Tuyau fait.
23. n°. 2. Bande de terre préparée pour former un tuyau. A, le côté du fourneau.
24. Fourneau moulé. A, la tête. B, la queue.
25. Fourneau moulé. A, la tête. B, la queue courbée.
26. La même bande pliée sur sa longueur.
27. La même tournée soudée avec collet. A, le collet. B, le tuyau.
28. Le tuyau monté sur son mandrin. A A, le mandrin. B, le tuyau. C, le collet.
29. Mandrin de fil de laiton.
30. Moule de fourneau. A, la pointe.
31. Petite batte plate. A, la batte. B, le manche.
32. Maillet. A, le maillet. B, le manche.
33. & 34. Lames. A A, les lames. B B, les manches.
35. Vase à contenir l'eau pour mouiller pendant le travail.
