Planches:SCULPTURE EN TOUS GENRES (volume VIII)
SCULPTURE EN TOUS GENRES,
Contenant vingt-quatre Planches.

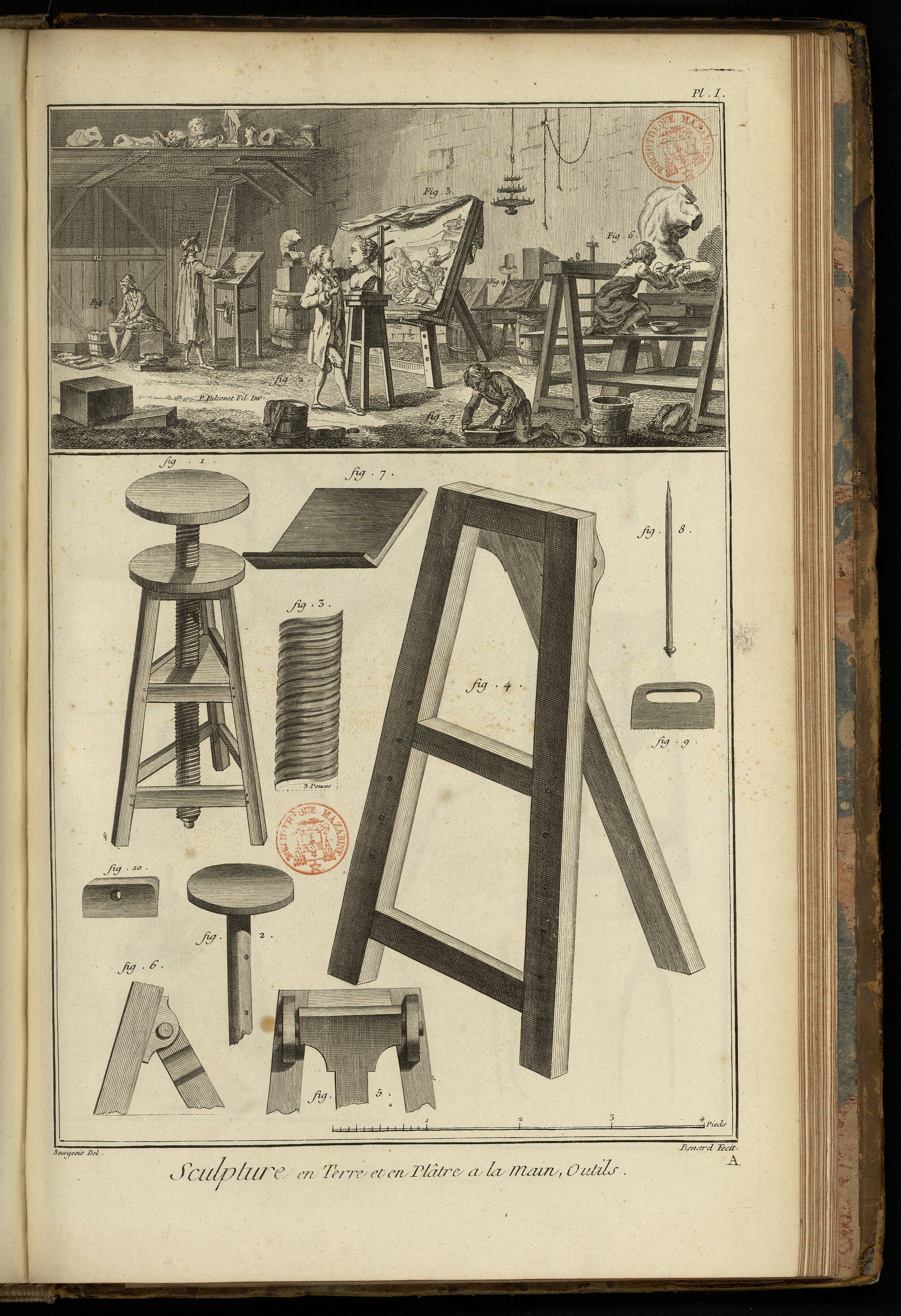

PLANCHE Iere.
Sculpture en terre & en plâtre à la main.
VIgnette.
Fig. 1. Sculpteur qui modele en bas relief d'après la bosse.
2. Sculpteur qui modele une tête ronde bosse.
3. Bas relief.
4. Petits chevalets à modeler qui s'accrochent sur une table ou sur un banc.
5. Garçon d'attelier qui prépare de la terre.
6. Sculpteur qui modele en plâtre à la main.
7. Ouvrier qui gâche du plâtre.
Bas de la Planche.
Fig. 1. Selle à modeler, qui peut s'élever ou baisser moyennant une vis au milieu.
2. Autre plateau & son montant que l'on éleve avec cheville que l'on a pour cet effet.
3. La maniere dont on doit faire la vis du plateau de la figure premiere.
4. Grand chevalet qui sert à modeler les grands bas reliefs.
5. Partie d'un autre chevalet vu par derriere.
6. Le même chevalet vu de profil.
7. Planche à modeler les grands bas reliefs. Cette planche doit avoir au-moins quatre à six pouces de long sur trois piés de haut ; on la peut faire plus grande, mais pas plus petite pour la grandeur du chevalet.
8. Cheville de fer qui sert à porter la planche à modeler lorsqu'elle est posée sur le chevalet.
9. Grattoir de fer ; il sert à gratter les fonds.
10. Autre grattoir de buis pour le même usage.

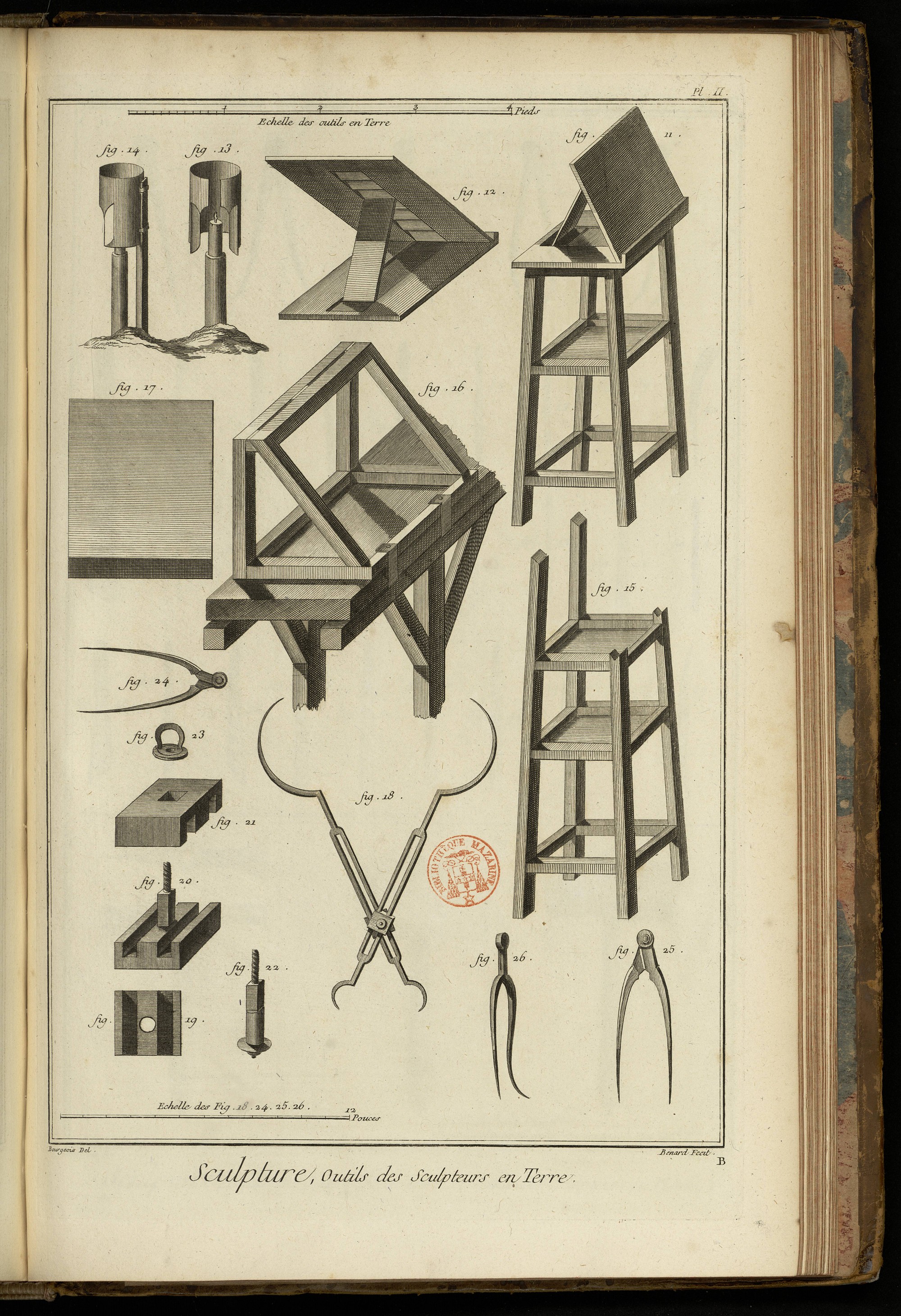

PLANCHE II.
Outils des sculpteurs en terre.
Fig. 11. Selle à modeler à vis, sa planche prête à recevoir le fond.
12. Planche de la fig. 11. vue par derriere, & la maniere dont elle doit être faite pour qu'elle puisse s'élever ou se baisser quand on veut.
13. Lanterne vue de face ; elle sert à mettre la chandelle pour modeler le soir.
14. Même lanterne vue de profil & la façon de la faire. Cette lanterne est portée par un morceau de bois que l'on pique dans la terre sur laquelle on modele.
15. Autre selle plus simple, qui sert aussi à modeler.
16. Chevalet à modeler qui peut s'accrocher, comme on le voit par le dessein, à une table ou à un banc.
17. Planche qui sert à poser le fond en terre pour modeler.
18. Grand compas à pointes courbes avec coulisses ; il sert à mesurer les épaisseurs, & réduire à la moitié, deux tiers, trois quarts, un quart, un tiers du grand au petit & du petit au grand.
19. Plan des coulisses.
20. Coupe de la coulisse de dessous.
21. Coupe de la coulisse de dessus.
22. Vis qui sert à tourner les coulisses du côté que l'on veut.
23. Virole qui sert à fermer le compas de réduction.
24. Compas ordinaire.
25. Compas avec une pointe courbe vu de face.
26. Le même compas vu de profil.

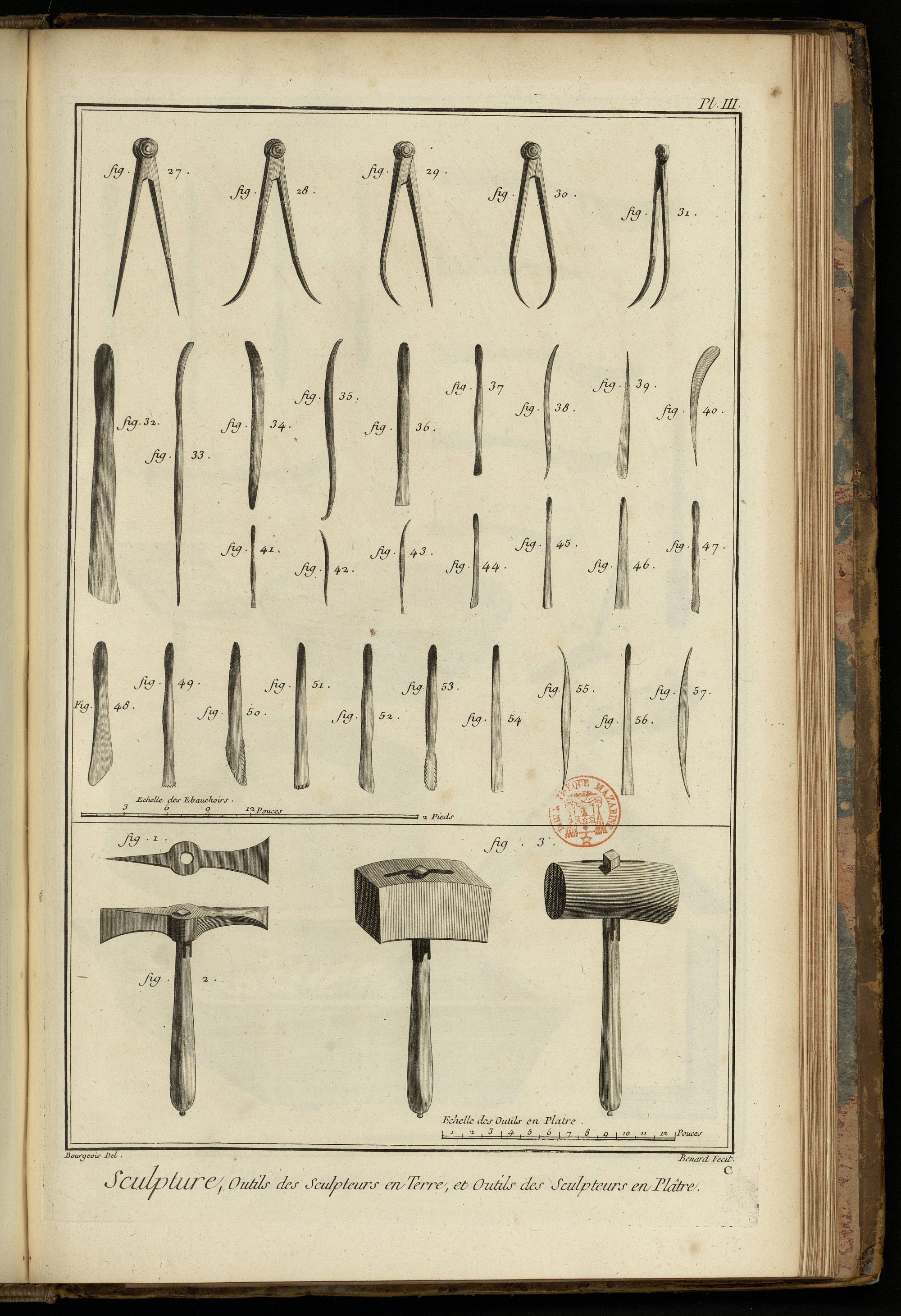

PLANCHE III.
Outils de sculpteurs en terre & outils de sculpteurs en plâtre.
Fig. 27. Autre compas droit.
28. Compas dont les deux pointes sont courbées en-dehors.
29. Autre compas dont une des pointes est courbée en-dedans.
30. Compas dont les deux pointes sont courbées en-dedans.
31. Autre compas vu de profil, dont les deux pointes sont courbées dessus le côté.
Les compas ci-dessus & ceux de la Planche II. servent à prendre les mesures des épaisseurs, hauteurs, profondeurs, largeurs, &c. &c. &c.
32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. & 57. Différens ébauchoirs de buis ou d'ivoire.
Bas de la Planche.
Fig. 1. & 2. Plan & élévation de l'herminette ; elle sert à travailler le plâtre.
3. Deux différens maillets.

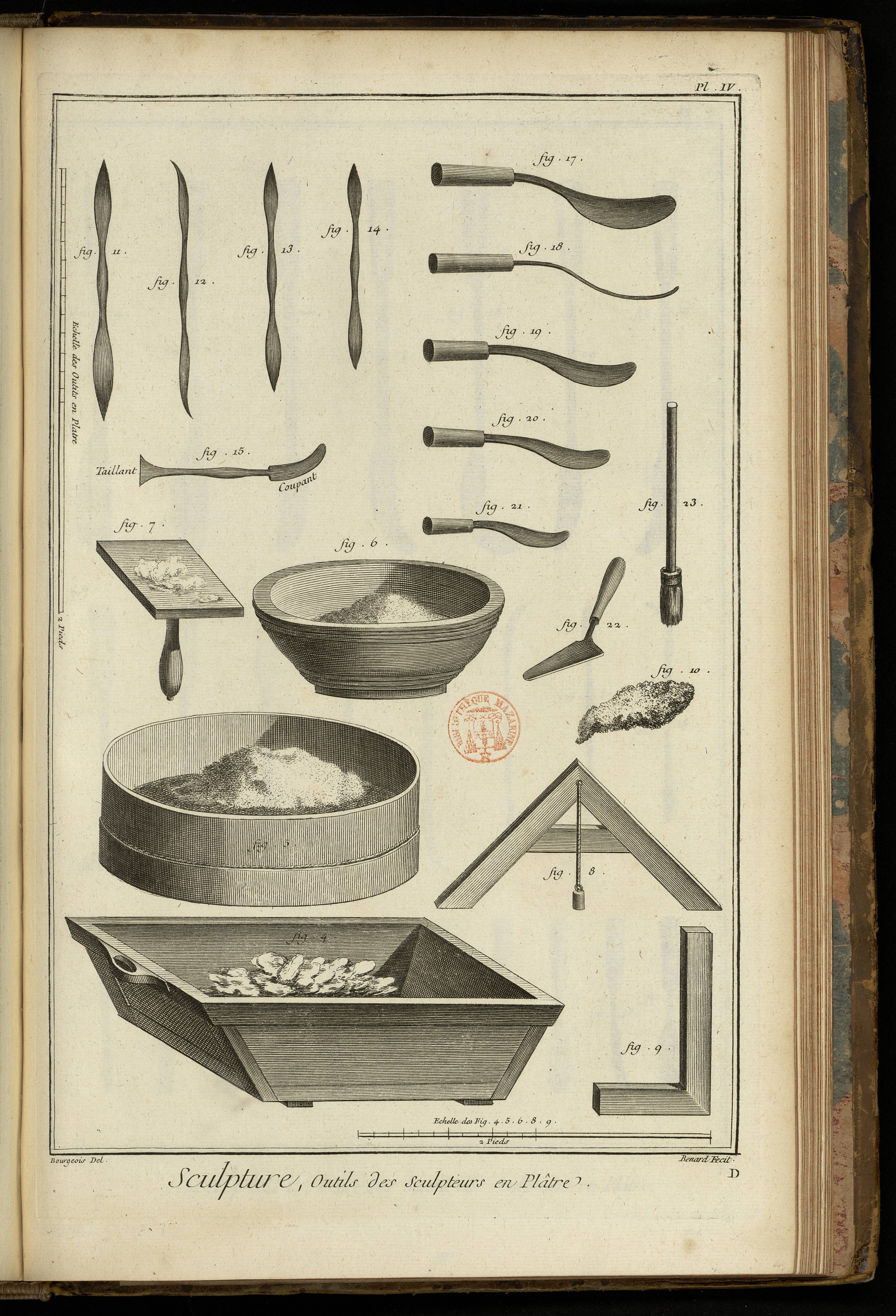

PLANCHE IV.
Outils des sculpteurs en plâtre.
Fig. 4. Auge ; elle sert à gâcher le plâtre pour les sculpteurs.
5. Tamis de soie qui sert à passer le plâtre & le rendre plus fin.
6. Sebille qui sert à gâcher le plâtre fin.
7. Palette à stuc.
8. Niveau avec son plomb.
9. Equerre.
10. Peau de chien qui sert à unir le plâtre employé.
11. Spatule de fer vue de face.
12. Spatule vue de côté.
13. & 14. Deux autres spatules plus petites, il y en a d'autres encore que l'on n'a point dessinées, parce qu'elles sont seulement plus grandes sans avoir aucune autre forme.
15. Spatule taillante & coupante.
16. Truelle de stucateur.
17. La même truelle vue de profil.
18. 19. & 20. Autres truelles de différentes grandeurs.
21. Truelle de mâçon pour gâcher le gros plâtre.
22. Grosse brosse qui sert à nettoyer l'ouvrage lorsque l'on travaille.

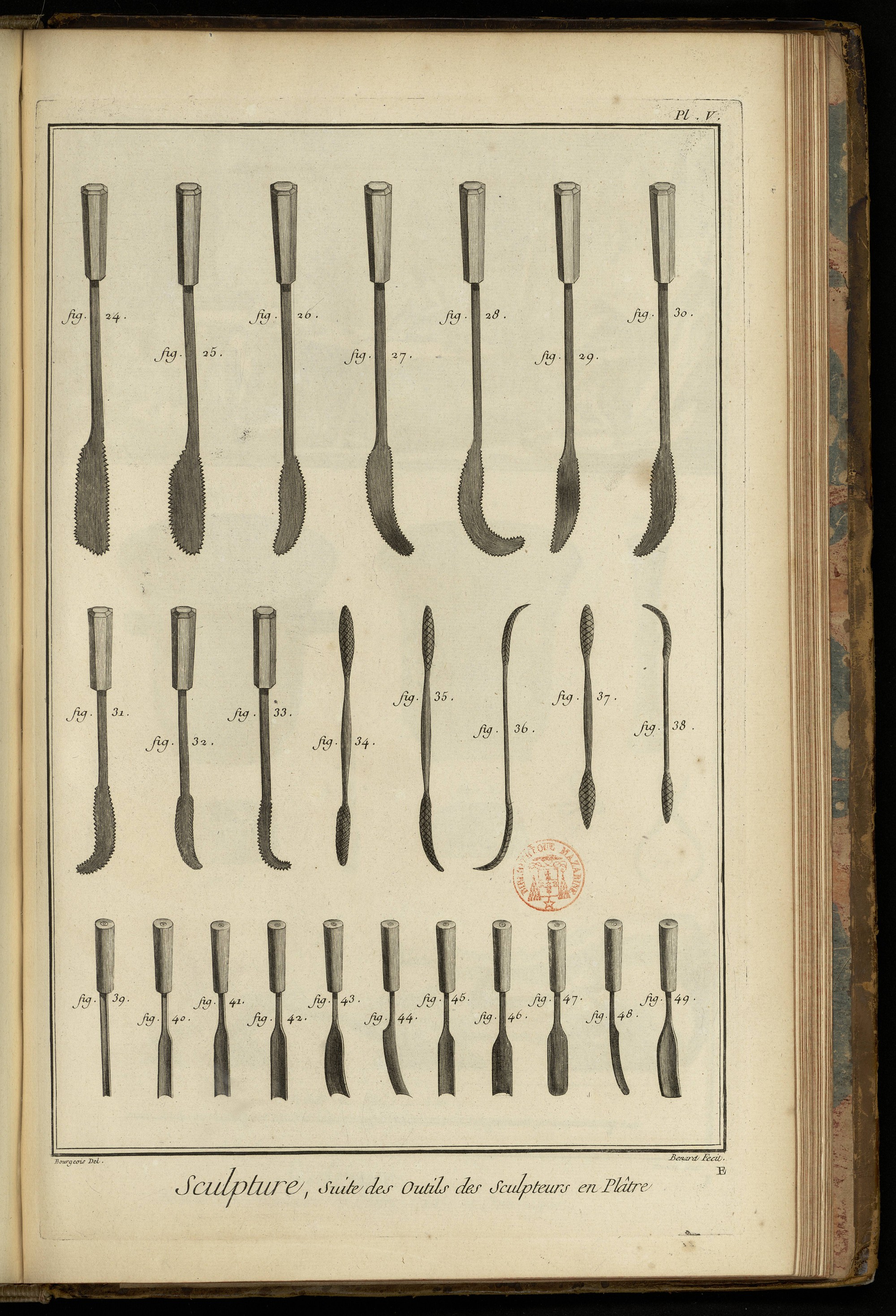

PLANCHE V.
Suite des outils des sculpteurs en plâtre.
Depuis la fig. 24. jusqu'à la fig. 33. cette sorte d'outils se nomment rippes à travailler le plâtre à la main.
Depuis la fig. 34. jusqu'à 38. différentes sortes de rapes ; elles servent à raper le plâtre.
39. 41. 42. 43. 44. 45. & 47. Différentes goujes pour travailler le plâtre.
48. Autres gouges vues de côté.
49. Mêmes gouges vues de face.
40. & 46. Fermoirs servans aussi à travailler le plâtre.

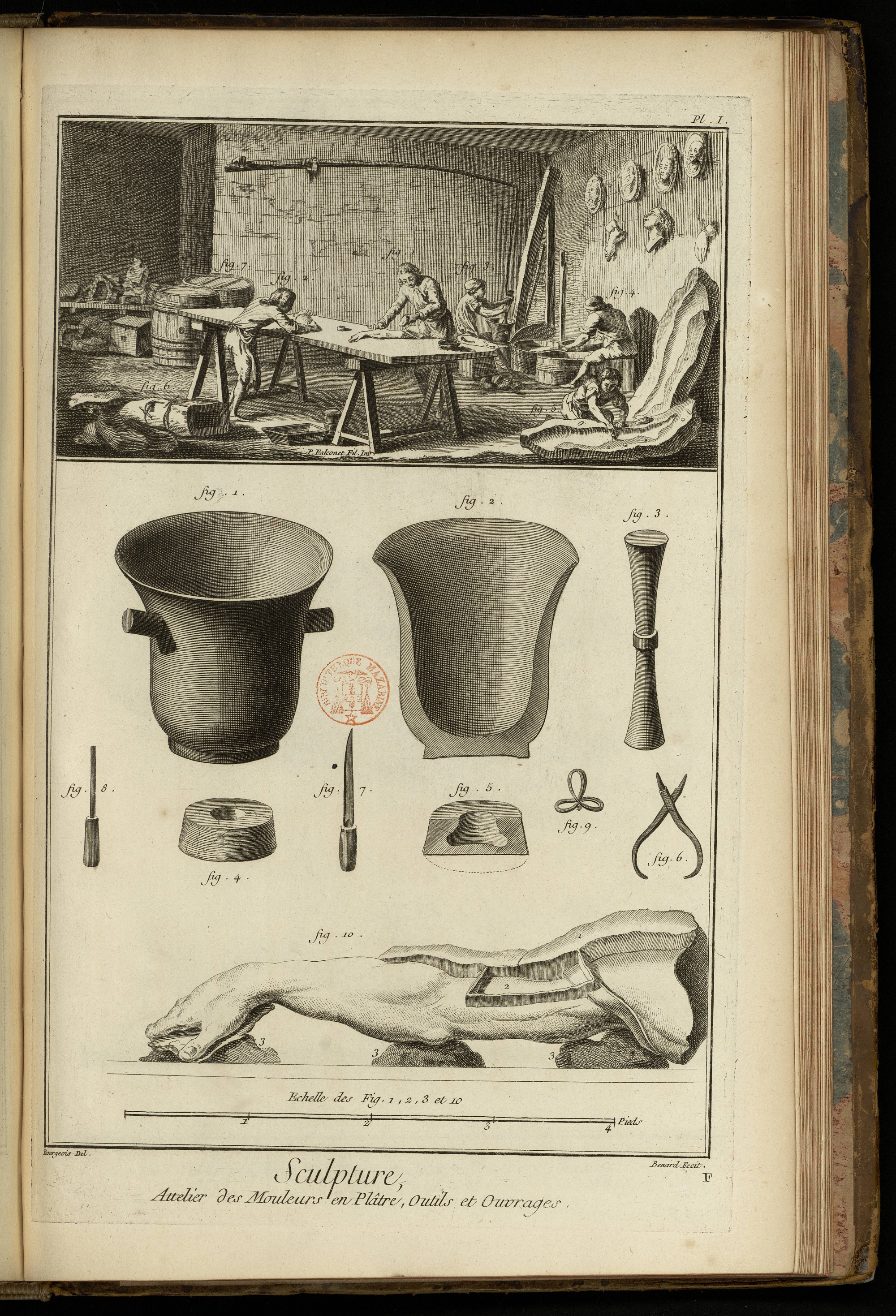

MOULEUR EN PLATRE.
PLANCHE Iere.
Attelier des mouleurs, outils & ouvrages.
Vignette.
Fig. 1. Mouleur qui fait un creux.
2. Mouleur qui serre un creux.
3. Ouvrier qui pile du plâtre.
4. Manœuvre qui sasse du plâtre.
5. Mouleur qui vernit un creux avec de l'huile chaude qui doit être apprêtée avec de la litharge.
6. Creux garotté prêt à couler.
7. Tonneaux qui servent à mettre le plâtre.
Bas de la Planche.
Fig. 1. Mortier de fonte qui sert à piler le plâtre.
2. Coupe du mortier.
3. Pilon.
4. Godet de plâtre qui sert à mettre l'huile pour faire les creux.
5. Coupe du godet qui sert à mettre l'huile.
6. Pinces qui servent à former les annelets.
7. Couteau qui sert à couper les pieces.
8. Fermoir qui sert à dépouiller les pieces.
9. Annelets qui se mettent dans les petites pieces, & dans lesquelles l'on passe des ficelles qui sortent à-travers la chape, retiennent les pieces.
10. Bras de terre que l'on moule. 1. Piece déjà faite, coupée, de dépouille pour recevoir les autres pieces & huilée sur les coupes. 2. Bassin de terre huilé au-dedans pour recevoir le plâtre que l'on met d'abord avec une brosse, & que l'on remplit ensuite en le versant lorsque la premiere couche commence à prendre. 33. Morceaux de terre, mottes sur lesquelles on pose les modeles que l'on moule.

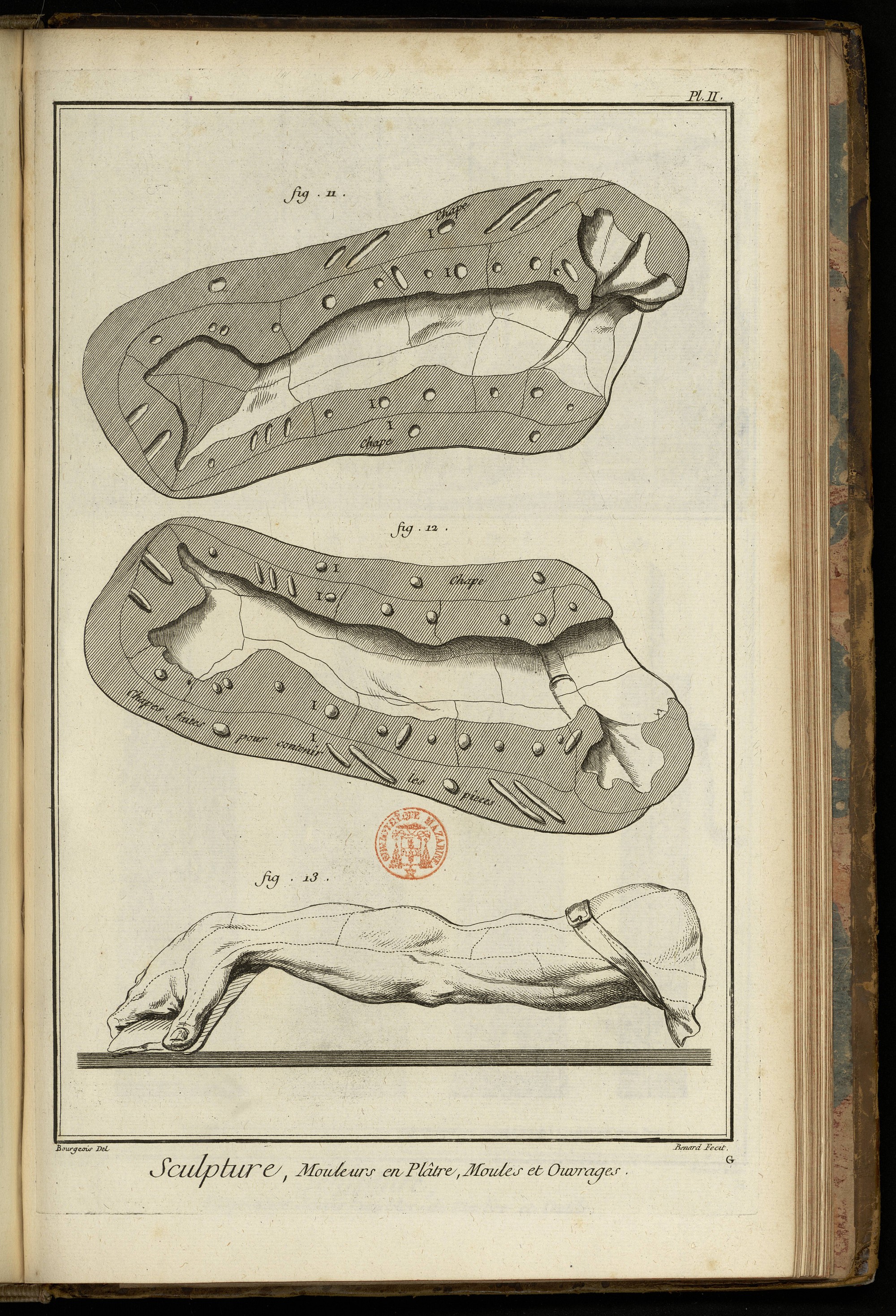

PLANCHE II.
Ouvrages.
Fig. 11. Creux formé de toutes ces pieces assemblées & de sa chape.
12. Dessus du même creux. III, différentes marques qui sont creusées sur la coquille inférieure du creux, & qui sont saillantes dans la coquille supérieure du même creux.
13. Bras sorti de son creux avec les coutures. L'on se sert aussi de sebilles, d'auges & de tamis, truelles & spatules semblables à celles des fig. 6. 5. 22. 17. & 4. Pl. IV. des sculpteurs en plâtre.

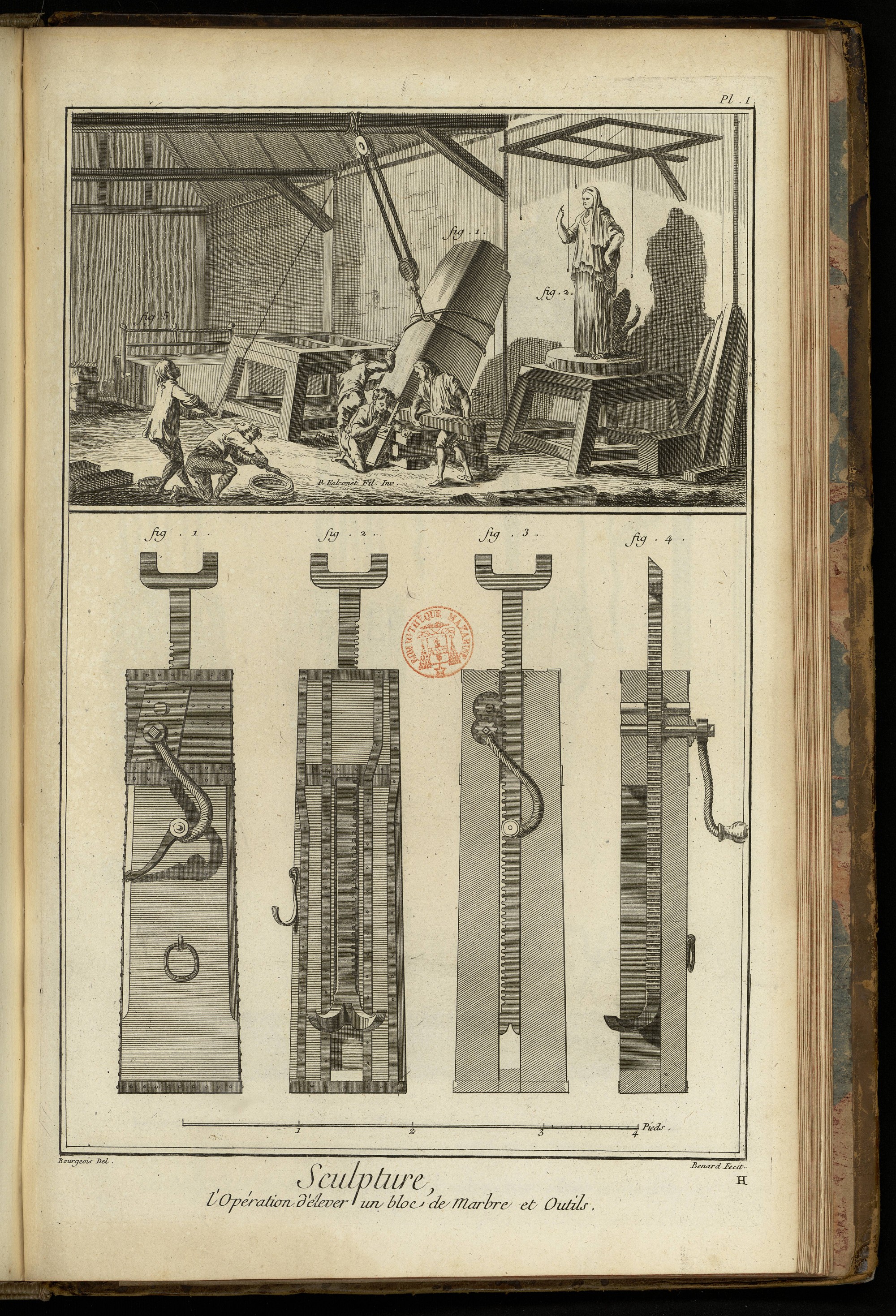

ELEVATION DU MARBRE.
PLANCHE Iere.
L'opération d'élever un bloc de marbre, & outils.
Vignette.
Fig. 1. Blocs de marbre que l'on éleve avec le billotage & les moufles.
2. Figure ou modele pour exécuter le marbre.
3. Deux hommes qui font aller un cric chacun pour aider à élever ce marbre.
4. Un homme qui place le billotage.
5. Bloc de marbre commencé à scier.
Bas de la Planche.
Fig. 1. Cric à la françoise vu de face ; il sert à aider à élever les blocs de marbre.
2. Le même cric vu par derriere.
3. Coupe du même cric sur sa largeur.
4. Autre coupe du cric sur l'épaisseur.

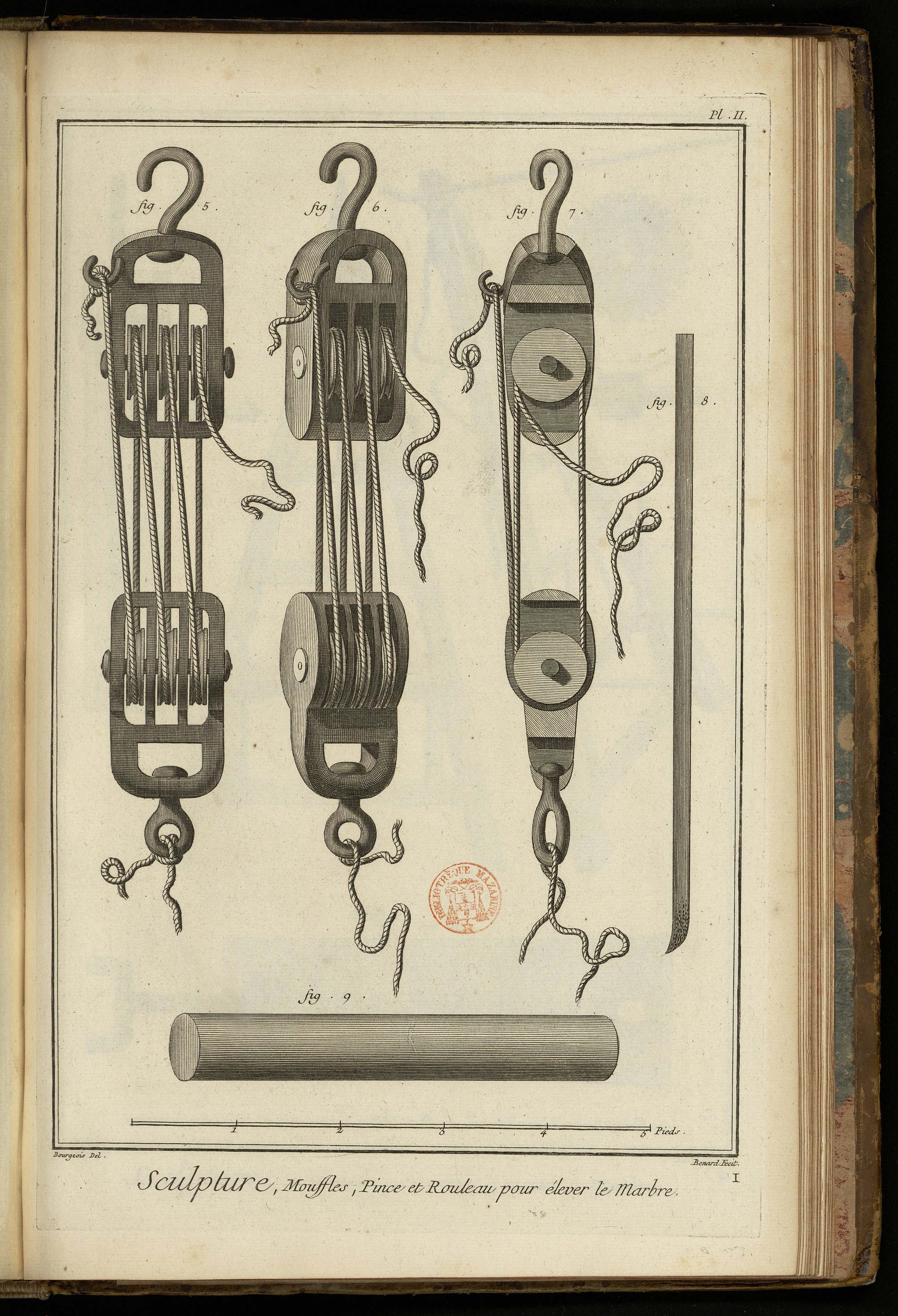

PLANCHE II.
Moufles, pince & rouleau pour élever le marbre.
5. Moufles vues de face, & maniere d'arranger les cordes.
6. Moufles vues de face & de côté ; ces sortes de poulies servent à monter des blocs de marbre.
7. Coupe des moufles.
8. Pince de fer ; elle sert aux ouvriers pour lever le marbre.
9. Rouleau de bois pour caler le dessous d'un bloc de marbre.

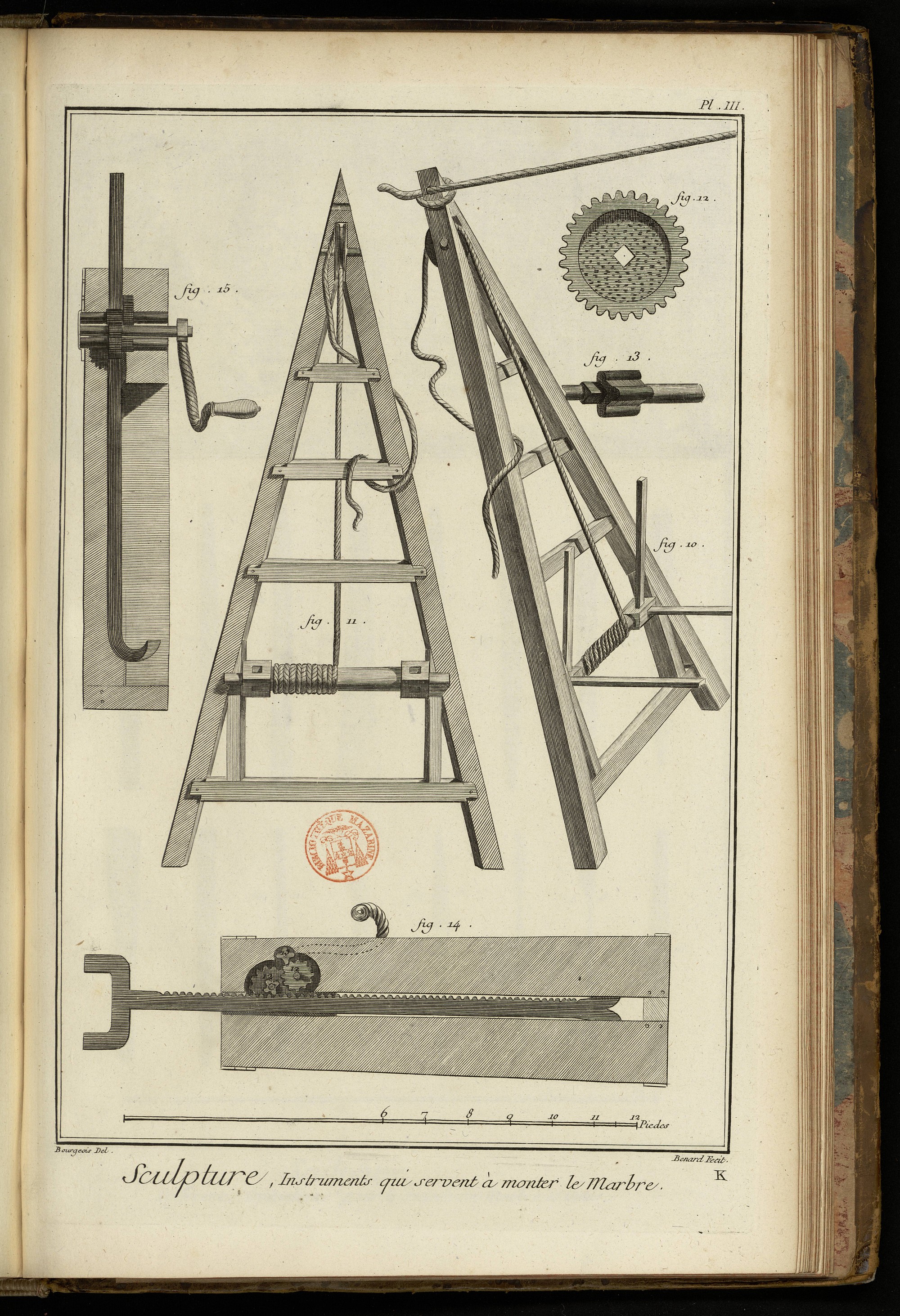

PLANCHE III.
Instrumens qui servent à monter le marbre.
10. Chevre ; elle sert à lever les marbres.
11. Coupe de la chevre.
12. Maniere dont doit être construite la poulie qui sert au cric à l'allemande.
13. Pivot à quatre dents qui sert au même cric.
14. Coupe du cric à l'allemande sur sa largeur.
15. Coupe du même cric. Ce cric est beaucoup plus doux à élever, une seule personne peut s'en servir ; c'est pourquoi l'on a jugé à propos de le joindre à cette partie.

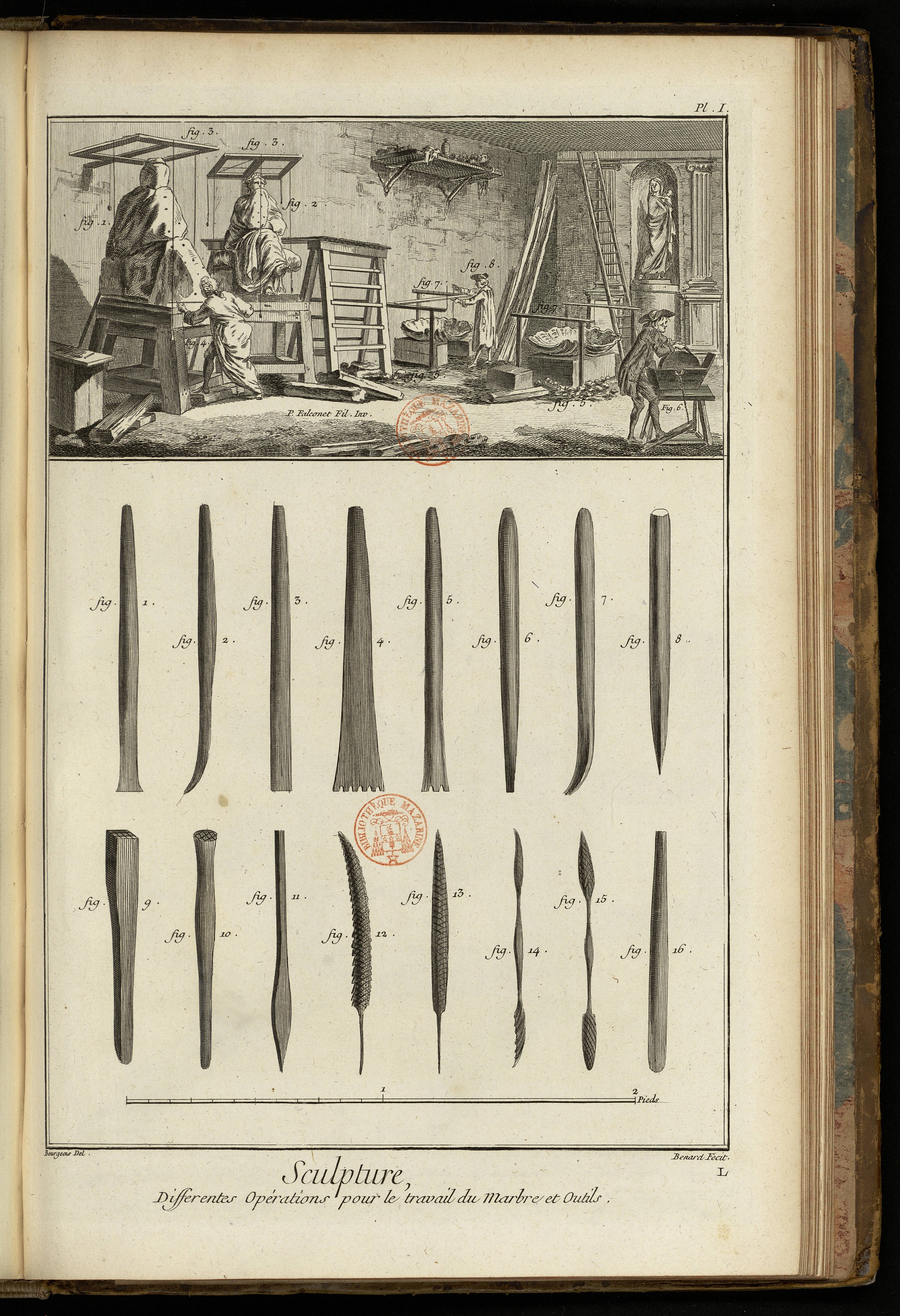

TRAVAIL DU MARBRE.
PLANCHE Iere.
Vignette.
Fig. 1. Bloc de marbre commencé à épanneler.
2. Modele sous les équerres.
3. Equerres avec leurs divisions.
4. Sculpteur qui prend une mesure de profondeur.
5. Modeles & marbre que l'on travaille par terre.
6. Ouvrier qui aiguise un ciseau.
7. Equerres avec leurs divisions posées en terre.
8. Sculpteur qui prend une mesure.
Bas de la Planche.
Fig. 1. Pointe de fer qui sert à dégrossir.
2. Ciseau coudé vu de côté, dont on se sert après s'être servi des gradines.
3. Ciseau coudé vu par derriere.
4. Gradines à trois dents, dont on se sert après s'être servi des pointes.
5. Autre gradine à six dents, servant à la même opération.
6. Autre ciseau droit, servant après les gradines.
7. Ciseau coudé & plat du bout, vu de côté, servant après les gradines.
8. Ciseau coudé vu de face, servant après les gradines.
9. Rondelle.
10. Rape de fer vue de face.
11. Rape de fer vue de côté.
12. Rape d'Allemagne.
13. Autre rape d'Allemagne.
14. Hognette.
15. Boucharde ronde des deux bouts en taille de diamans.
16. Boucharde arrondie de la tête & quarrée de l'autre bout aussi en taille de diamans.

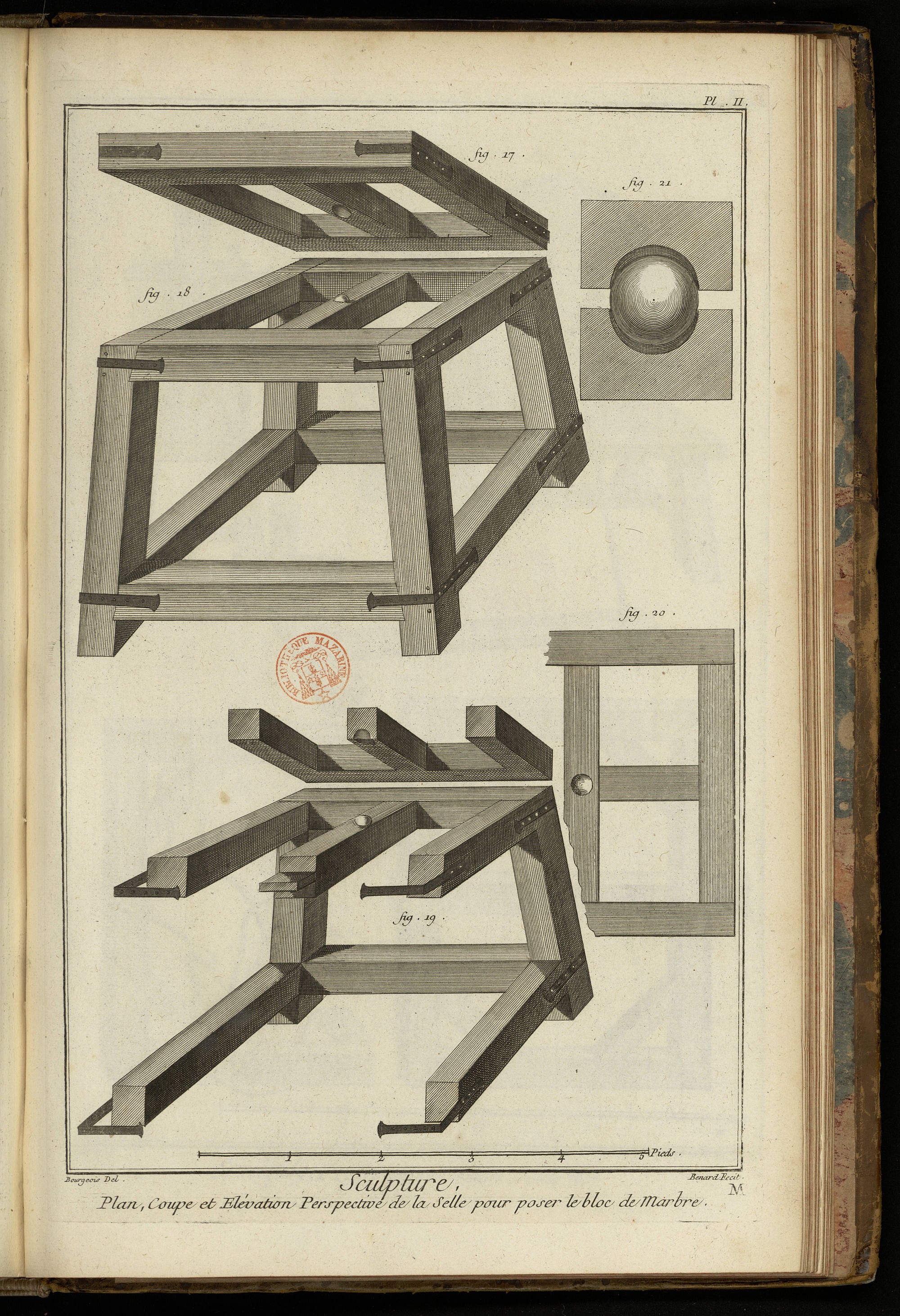

PLANCHE II.
Plan, coupes & élévation perspective de la selle pour poser les blocs de marbre.
Fig. 17. Plateau vu par-dessous, & la façon dont il doit être fait.
18. Selle qui sert à poser les blocs de marbre pour les travailler.
19. Coupe de la selle avec ses emmanchemens.
20. Plan du haut de la selle avec le trou où doit être la boucle qui sert à tourner le plateau du côté que l'on veut.
21. Coupe de la piece où se trouve la boucle qui sert à tourner le plateau ; il faut absolument que cette boucle soit de buis.

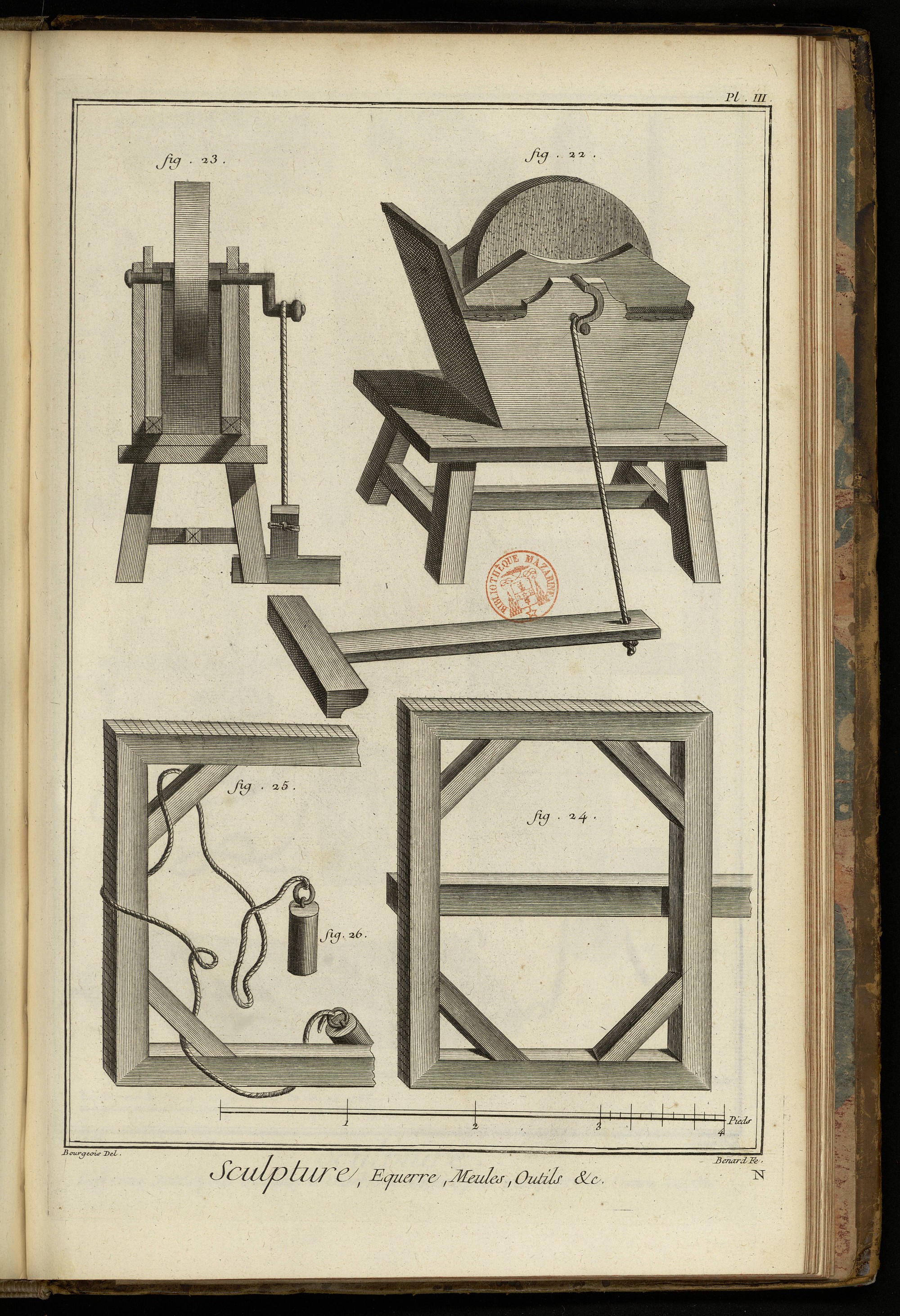

PLANCHE III.
Equerre, meule, outils, &c.
Fig. 22. Meule qui sert à aiguiser les outils.
23. Coupe de la même meule.
24. Equerre avec toutes les marques nécessaires pour poser les plombs. Cette équerre peut être scellée dans le mur par le moyen d'une barre que l'on met pour cet effet au milieu ; elle sert à poser les points sur les figures ou modele de ronde basse pour ensuite faire la même opération sur les blocs que l'on veut employer.
25. Autre équerre qui se peut sceller dans le mur des deux côtés ; elle sert pour les bas reliefs.
26. Plombs & ficelles.

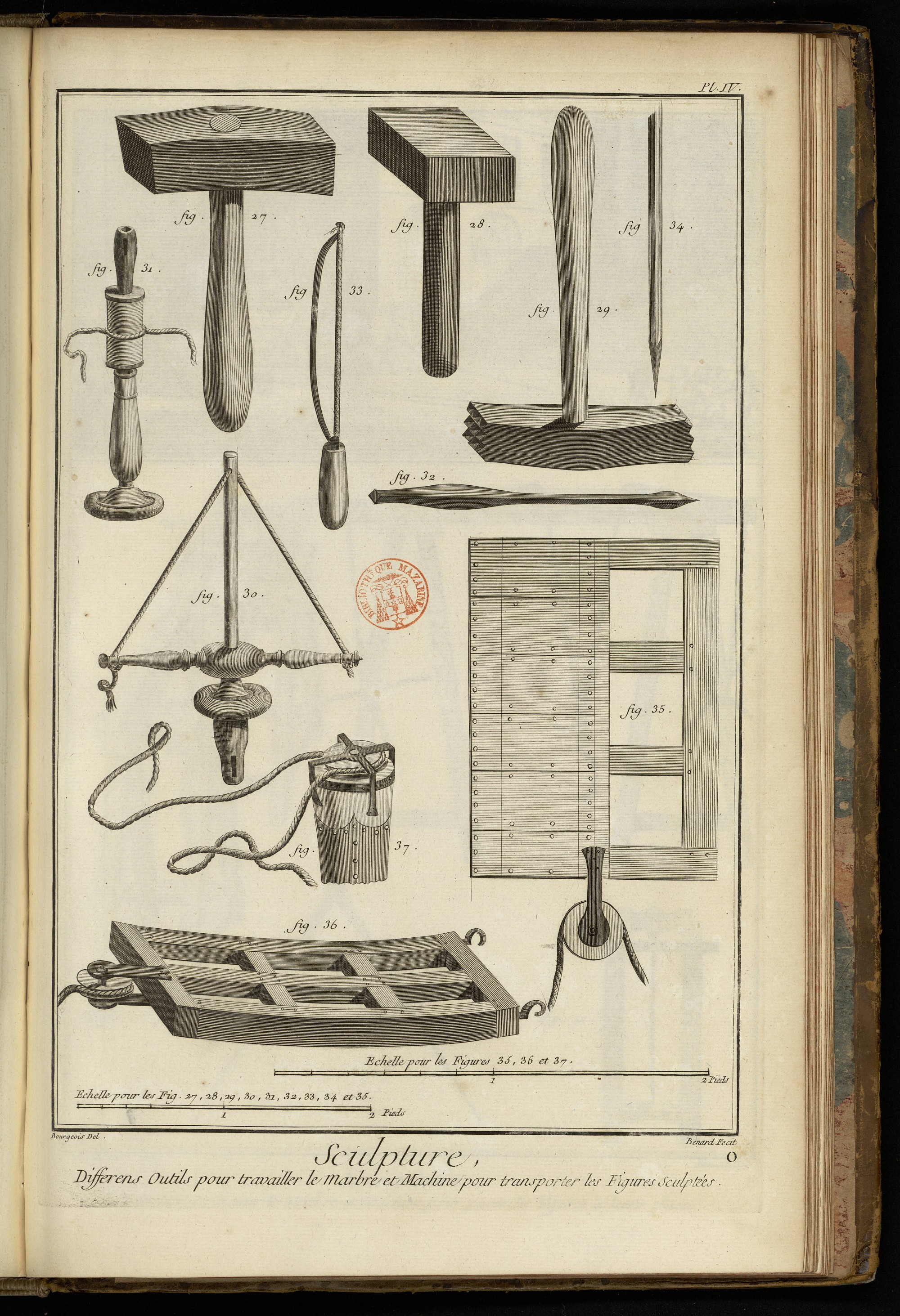

PLANCHE IV.
Différens outils pour travailler le marbre, & machines pour transporter les figures sculptées.
Fig. 27. Masse de fer avec son manche.
28. Autre masse tout en fer.
29. Marteline en taille de diamant.
30. Drille ; elle sert à percer moyennant un trépan que l'on met au bout.
31. Autre drille qui tourne moyennant un arrêt.
32. Trépan d'acier trempé.
33. Archet qui sert à faire tourner la drille à main.
34. Mesure de bois avec une pointe de fer à l'un des bouts. Cette mesure sert à poser les points sur ce que l'on veut faire.
35. Plan du traîneau au bout duquel il y a une poulie par où l'on passe la corde.
36. Traîneau sur lequel on pose la figure pour la transporter de l'attelier où elle a été faite, à la place où elle doit être posée.
37. Morceau de bois au bout duquel l'on met une pointe de fer pour piquer on terre, sur lequel est une poulie pour y passer la corde pour que les chevaux puissent tirer plus facilement.

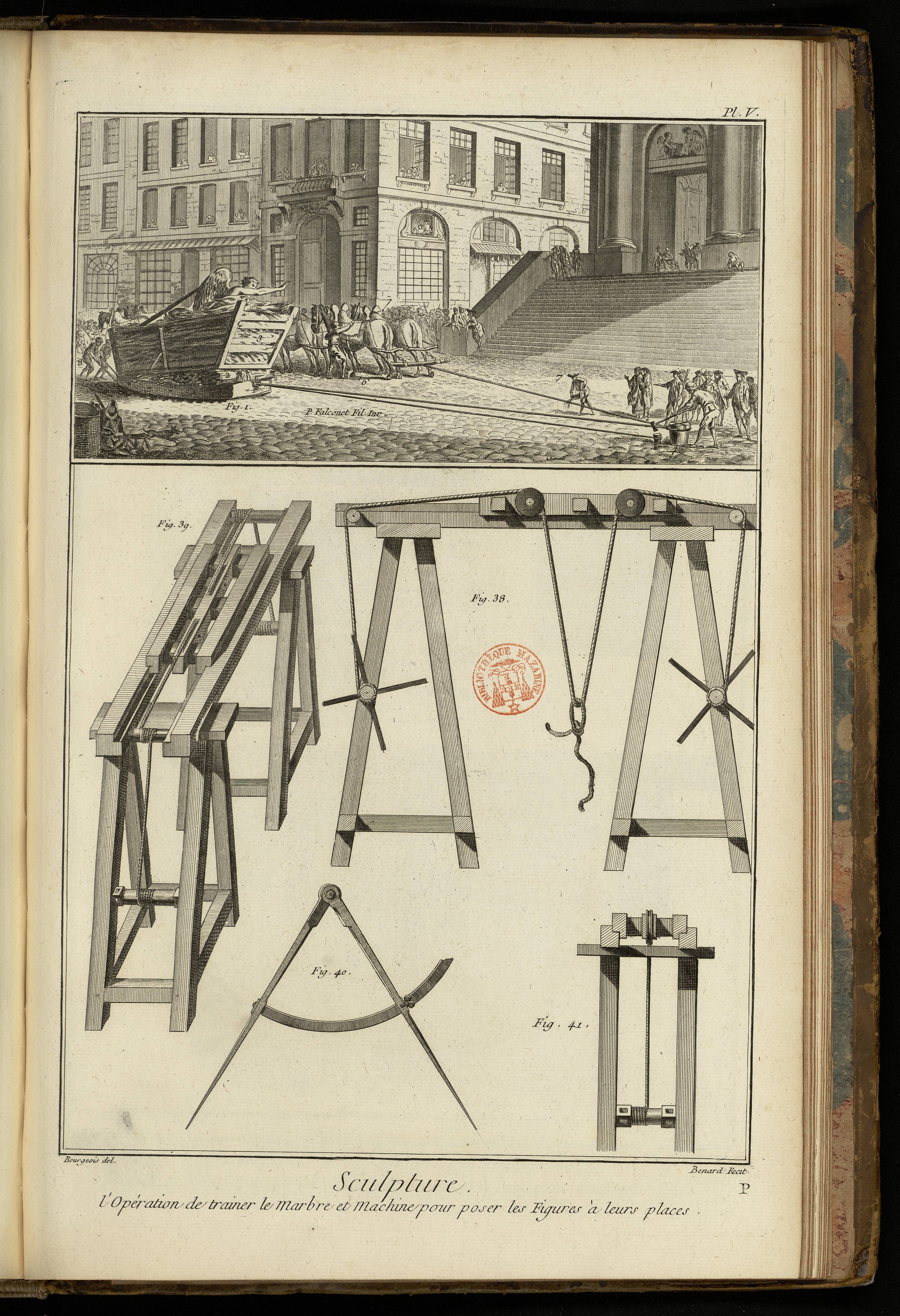

PLANCHE V.
L'opération de traîner le marbre, & machine pour poser les figures.
Vignette.
Fig. 1. Traîneau avec une poulie, sur lequel est la figure de marbre.
2. Lit de fagots pour empêcher les secousses.
3. Bâti de charpente dans lequel est la figure.
4. Poulie de renvoi.
5. Pieu où s'attache la corde.
6. Chevaux attelés deux à deux pour tirer le traîneau.
7. Ouvrier qui jette de l'eau par terre à cause des frottemens de la corde.
8. Ouvriers qui facilitent le traîneau avec des pieces.
Bas de la Planche.
Fig. 38. Machine avec laquelle on monte la figure à sa place.
39. Même machine vue de côté.
40. Compas partagé d'un demi-cercle.
41. Coupe de la machine prise sur sa largeur.
SCULPTURE EN OR ET EN ARGENT.

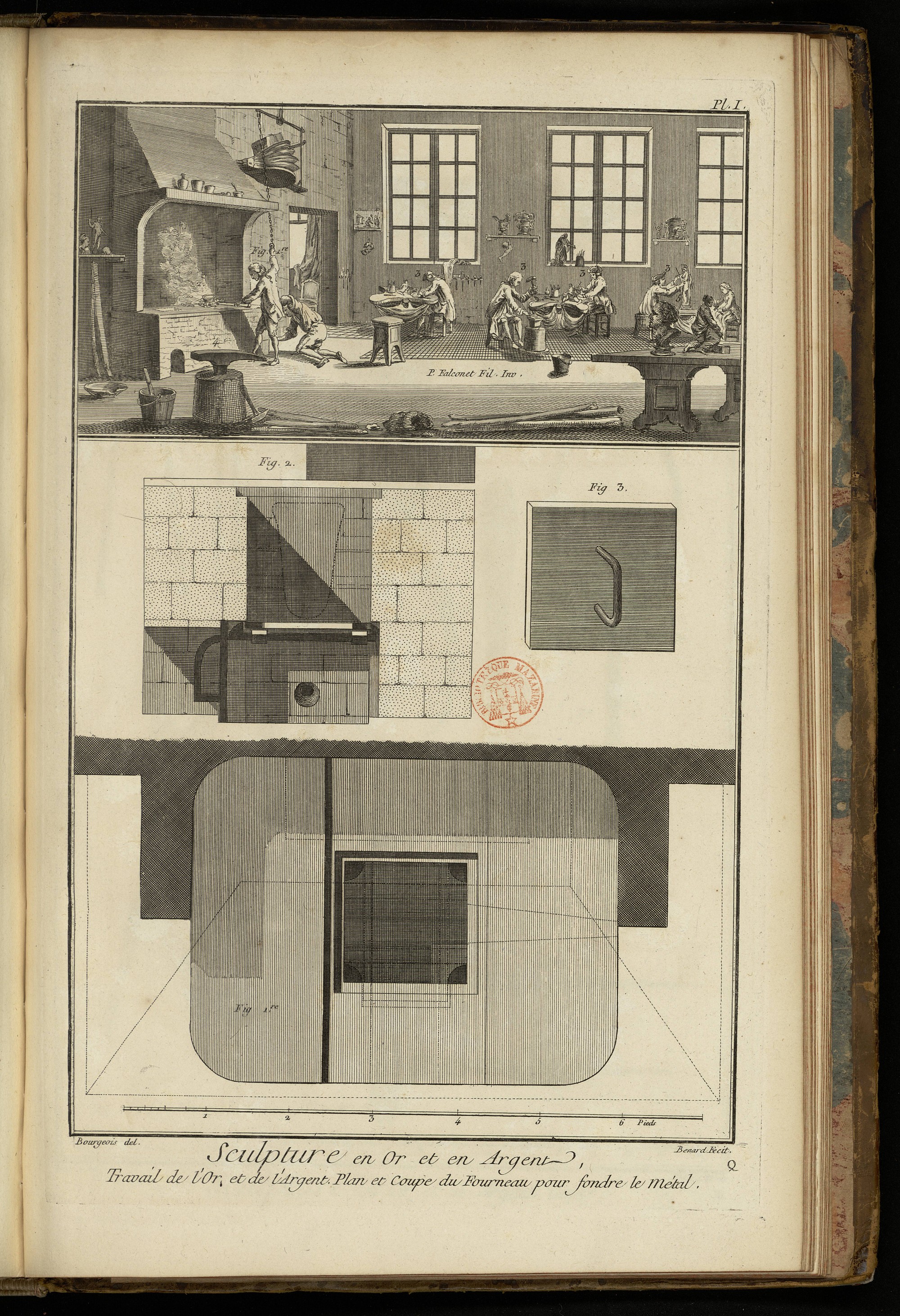

PLANCHE Iere.
Travail de l'or & de l'argent. Plan & coupe du fourneau pour fondre le métal.
Vignette.
Fig. 1. Homme qui fond de l'argent.
2. Creuset pour fondre l'argent.
3. & 3. Sculpteurs qui travaillent l'or & l'argent.
4. Enclume.
5. Différens morceaux de sculpture terminés.
Bas de la Planche.
Fig. 1. Plan du fourneau pour fondre l'argent.
2. Coupe du fourneau & la maniere dont il doit être construit.
3. Couvercle de fer qui sert à couvrir le fourneau lorsque l'on fond la matiere.

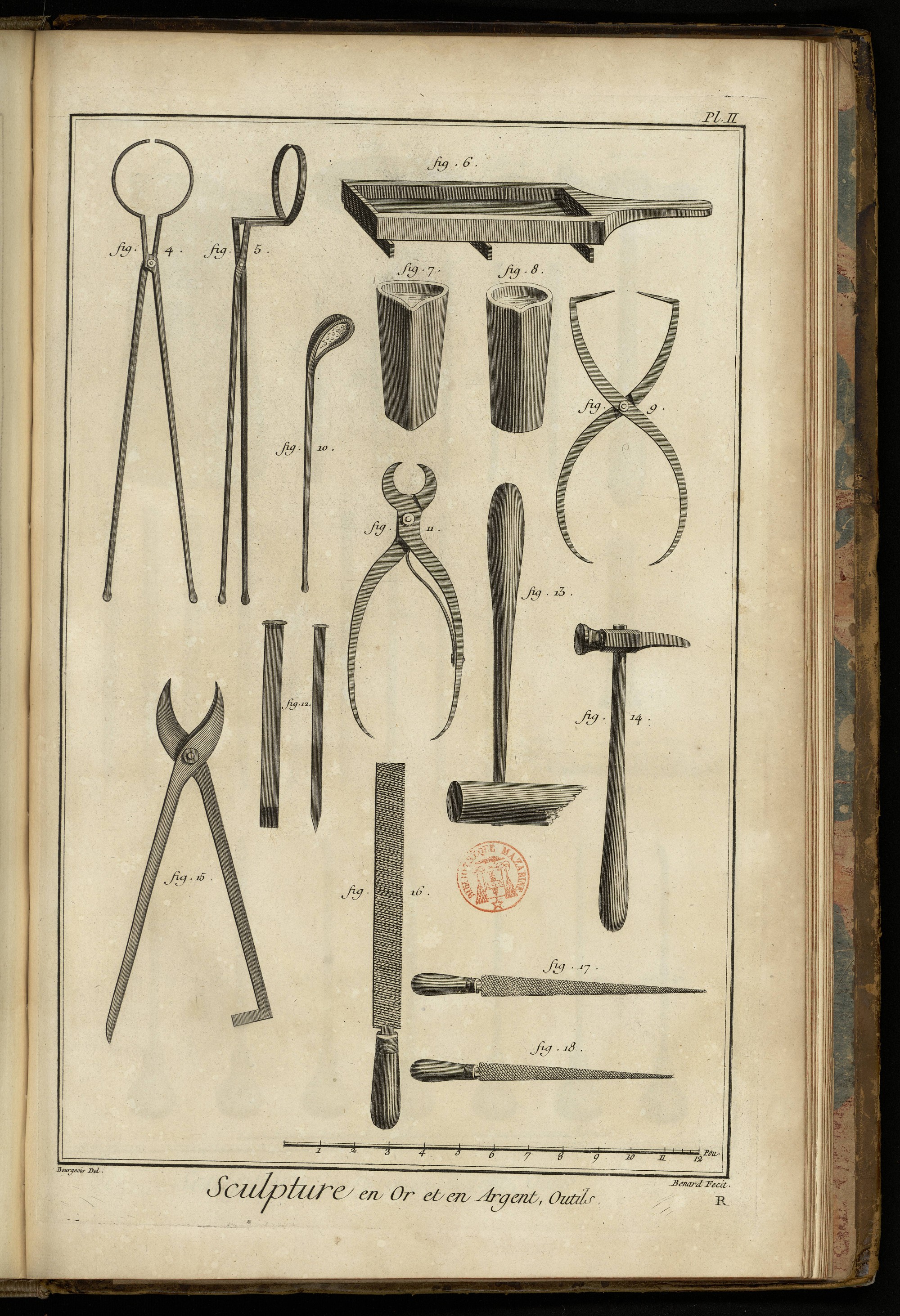

PLANCHE II.
Outils.
Fig. 4. Happe ; cet outil sert à retirer le creuset du fourneau.
5. Happe vue de profil.
6 Lingottiere.
7. Creuset à trois cornes.
8. Creuset rond.
9. Compas d'épaisseur.
10. Ecumoire, servant à ôter ou nettoyer la matiere.
11. Coupe-rivure.
12. Ciseaux de face & de côté.
13. Maillet de buis.
14. Marteau.
15. Cisaille pour couper les jets.
16. 17. & 18. Différentes sortes & façons de limes.

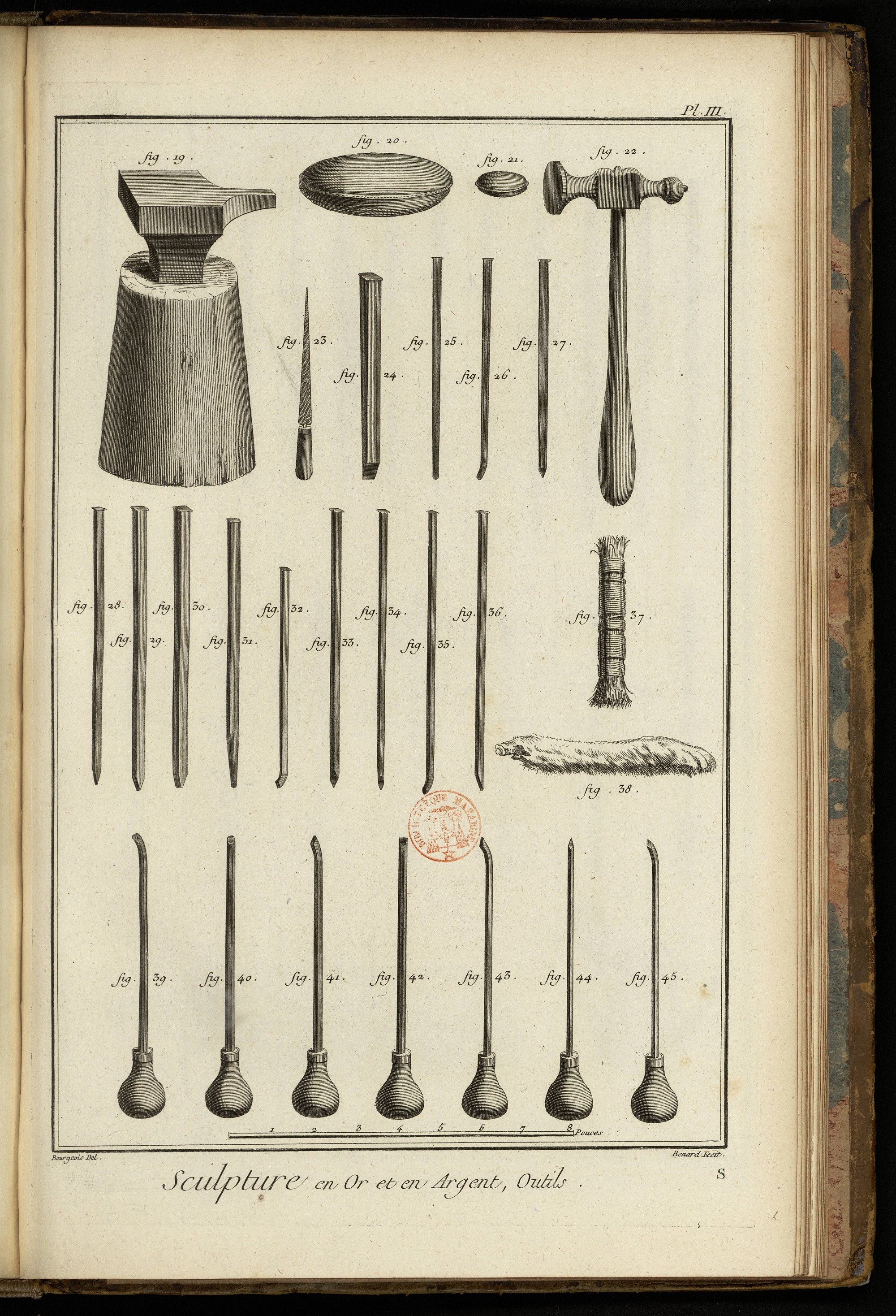

PLANCHE III.
Outils.
Fig. 19. Enclume.
20. Grand coussin de cuir rempli de sable ; on pose l'ouvrage dessus pour qu'il ne se gâte point.
21. Petit coussin pour le même ouvrage.
22. Marteau à finir.
23. Lime demi-ronde bâtarde douce ; elle sert à finir.
24. Ciseau ou gouge plate.
25. Ciselet mat pointillé.
26. Gouge ronde étroite.
27. & 32. Burins vus de face & de côté.
28. Ciseau.
29. Autre maniere de ciseau.
30. Gouge demi-ronde.
31. Ciselet rond.
33. 34. 35. & 36. Différentes sortes de burins.
37. Gratte-bosse.
38. Patte-de-lievre.
39. Méplatte.
40. Echoppe ronde.
41. Echoppe ronde étroite.
42. Echoppe quarrée.
43. Ouglitte.
44. Burin droit.
45. Autre burin.

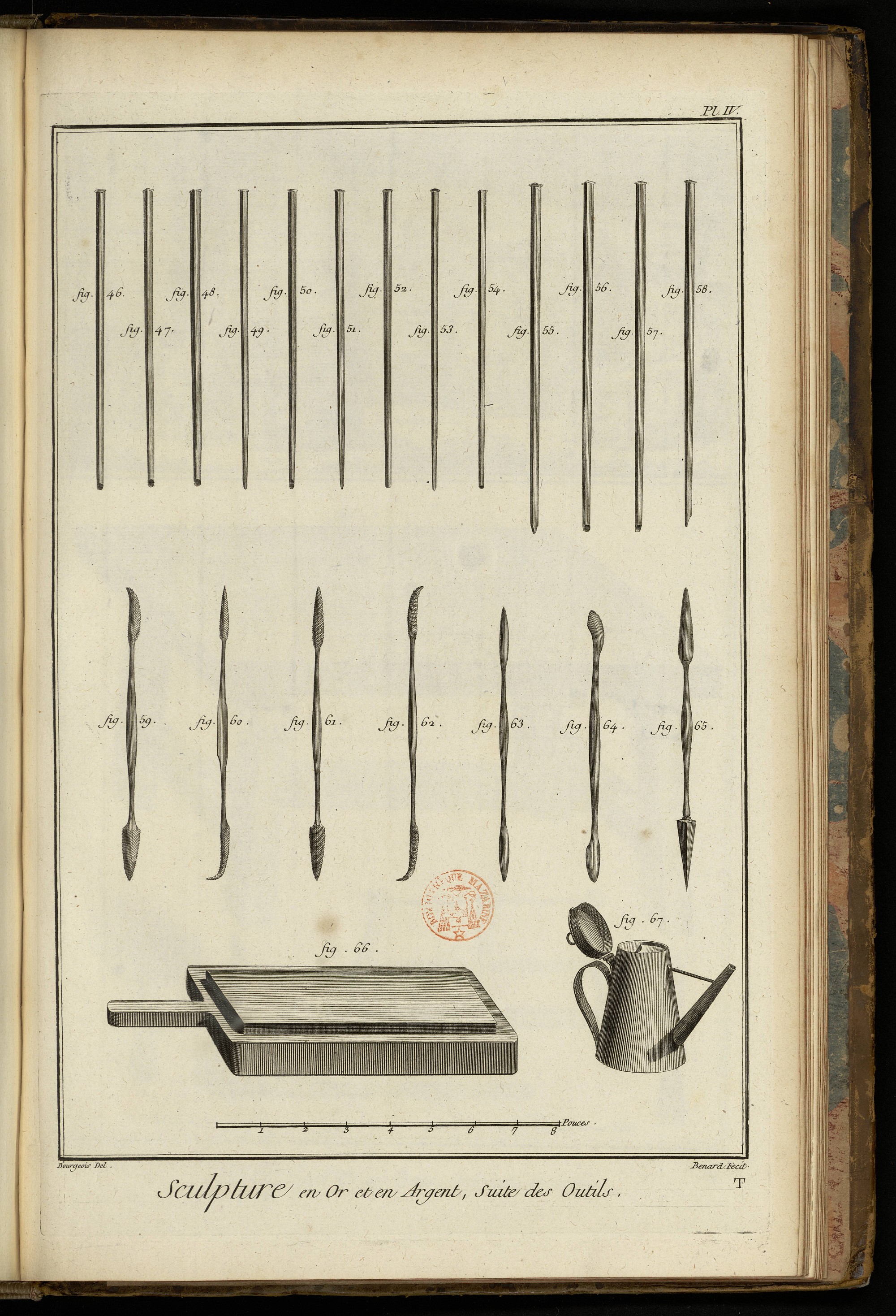

PLANCHE IV.
Outils.
Fig. 46. Ciselet mal pointillé.
47. Autre ciselet mat au marteau.
48. Ciselet clair.
49. Ciselet rond.
50. Ciselet mat au grès.
51. Traçoir demi-rond.
52. Boutrolle.
53. Traçoir droit.
54. Boutrolle plus en pointe.
55. Réveilloir.
56. Ciselet clair ou bouge.
57. Plamoir.
58. Traçoir biais.
59. 60. 61. & 62. Différentes sortes de riflard.
63. Brunissoir.
64. Grattoir.
65. Grattoir & brunissoir.
66. Pierre à aiguiser les outils.
67. Burette à l'huile.

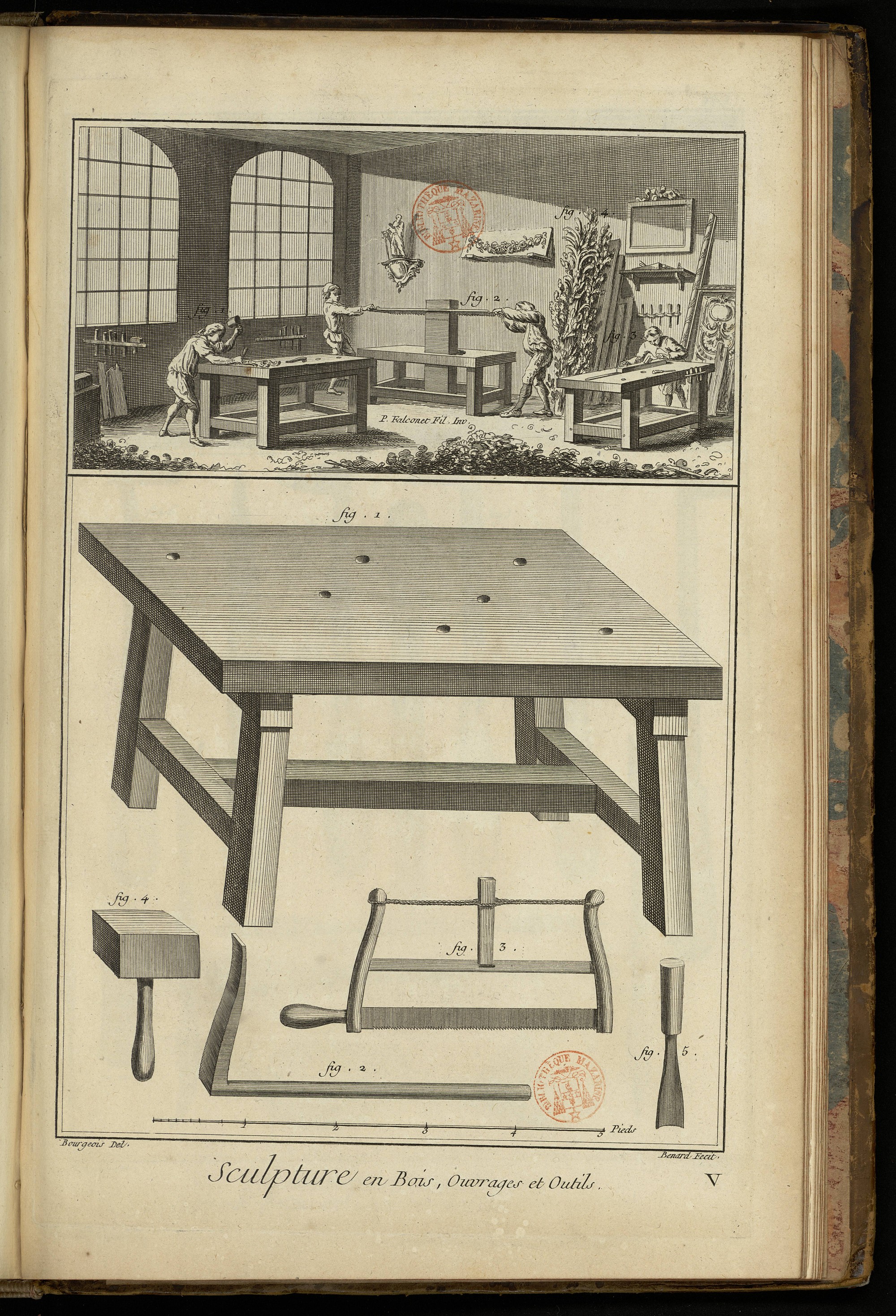

SCULPTURE EN BOIS.
PLANCHE.
Ouvrages & outils.
Vignette.
Fig. 1. Sculpteur qui travaille le bois.
2. Compagnon qui scie une planche.
3. Ouvrier qui travaille avec le rabot.
4. Morceaux de sculpture.
Bas de la Planche.
Fig. 1. Un établi.
2. Valet ; il sert à retenir l'ouvrage sur l'établi.
3. Scie.
4. Maillet.
5. Gouge ou fermoir. Les autres outils sont les mêmes que ceux des sculpteurs en plâtre, comme fermoirs, gouges, ciseaux, &c. &c. &c.

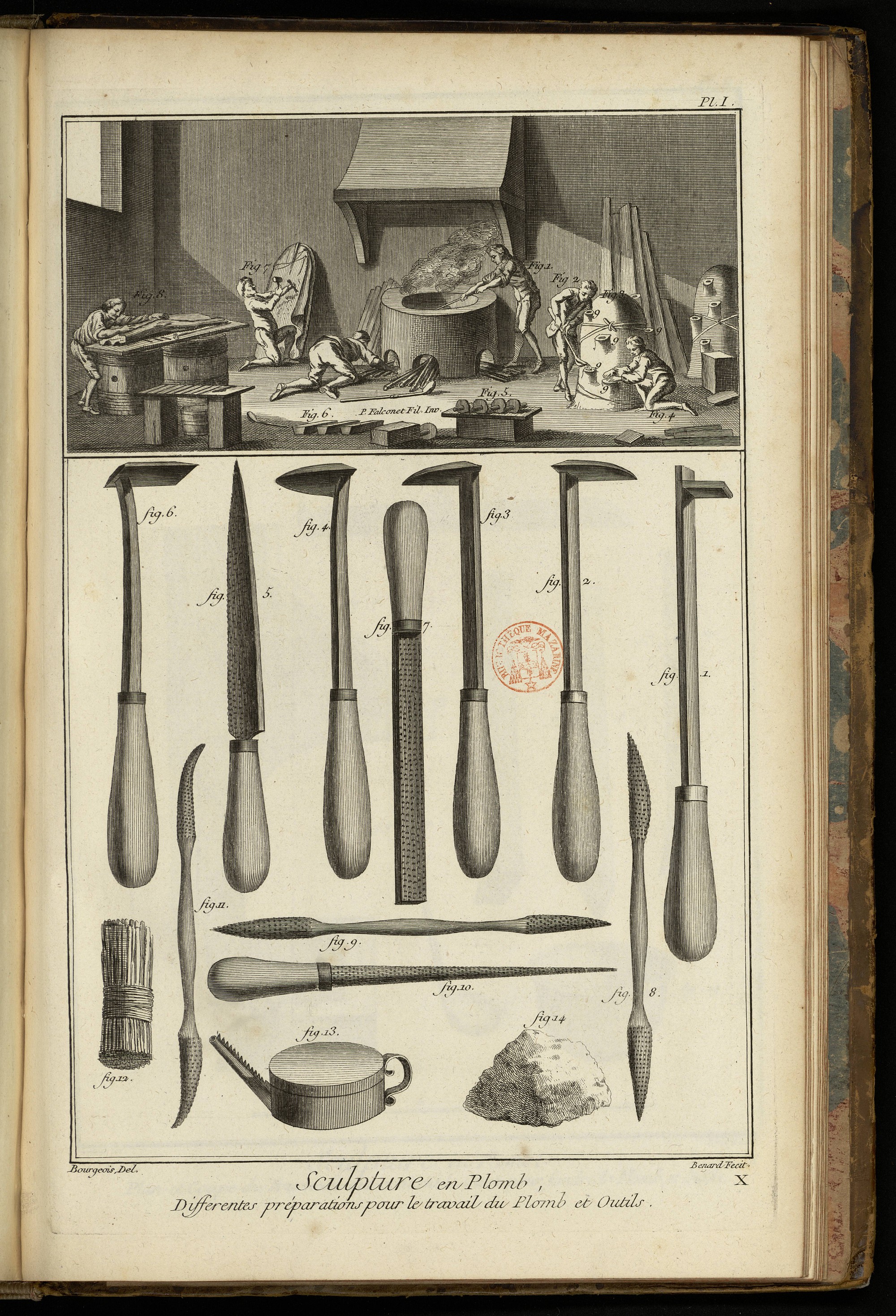

SCULPTURE EN PLOMB.
PLANCHE Iere.
Différentes préparations pour le travail du plomb & outils.
Vignette.
Fig. 1. Cuve où se fond le plomb.
2. Ouvrier qui verse le plomb dans les jets.
3. Creux scellé par terre avec du plâtre.
4. Ouvrier qui bouche les jets à mesure qu'ils se remplissent avec de la terre.
5. Morceaux de terre apprêtés de la forme des jets.
6. Saumons de plomb.
7. Ouvrier qui ôte le noyau du plomb pour dégager l'armature.
8. Sculpteur qui sépare le plomb.
9. Jets où l'on coule le plomb.
Bas de la Planche.
Fig. 1. Fer à souder.
2. Grattoir demi-rond.
3. Autre grattoir.
4. Grattoir rond.
5. Coutelle.
6. Grattoir quarré.
7. Rappe.
8. Autre rappe.
9. 10. & 11. Trois autres rappes nécessaires!
12. Gratte-bosse.
13. Bourasseau pour mettre le borax.
14. Pierre de ponce.

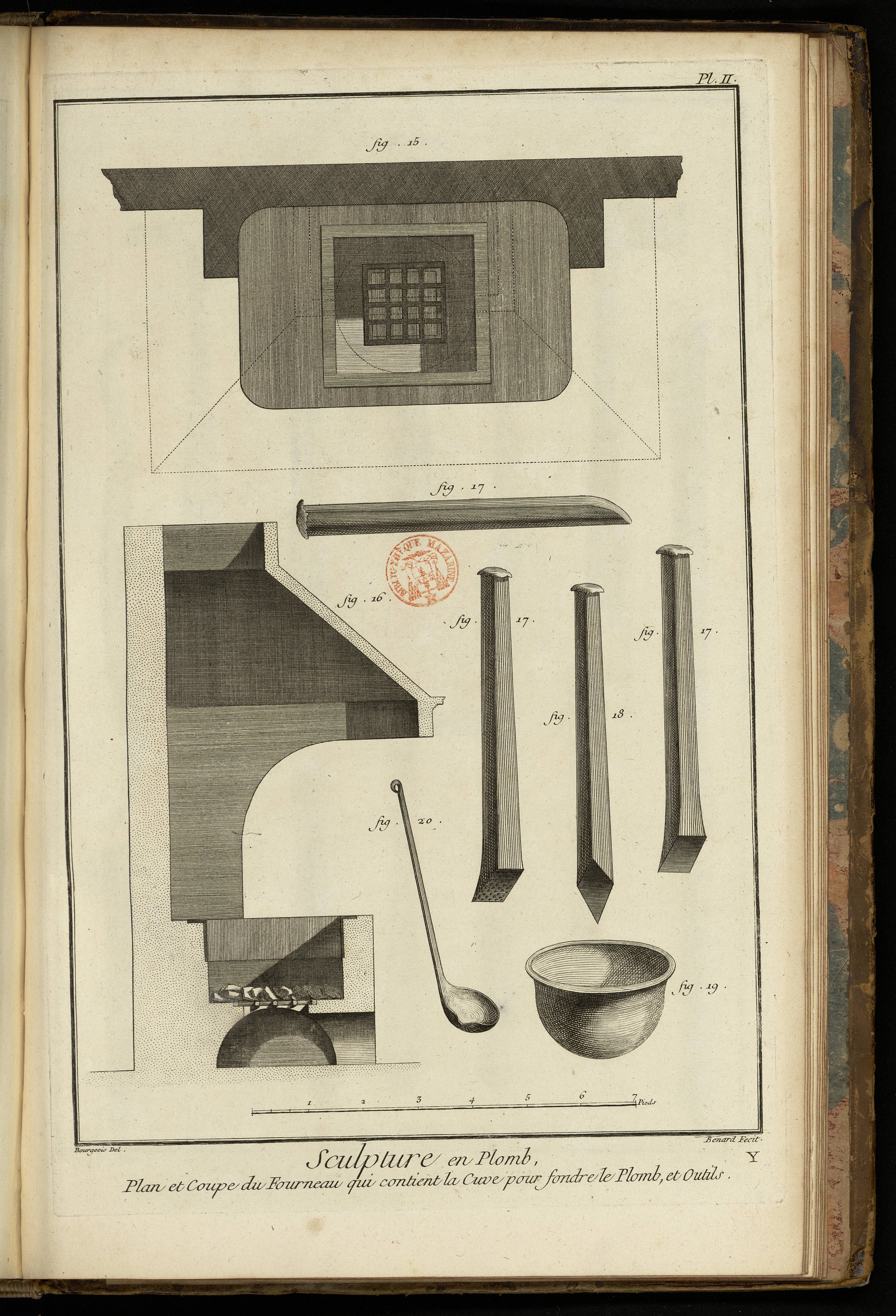

PLANCHE II.
Plan & coupe de fourneau qui contient la cuve pour fondre le plomb, & outils.
Fig. 15. Plan du fourneau où se met la cuve à fondre le plomb.
16. Coupe du même fourneau.
17. & 17. Ciselets.
18. Burin.
19. Cuve pour fondre le plomb.
20. Cuillere pour verser le plomb.

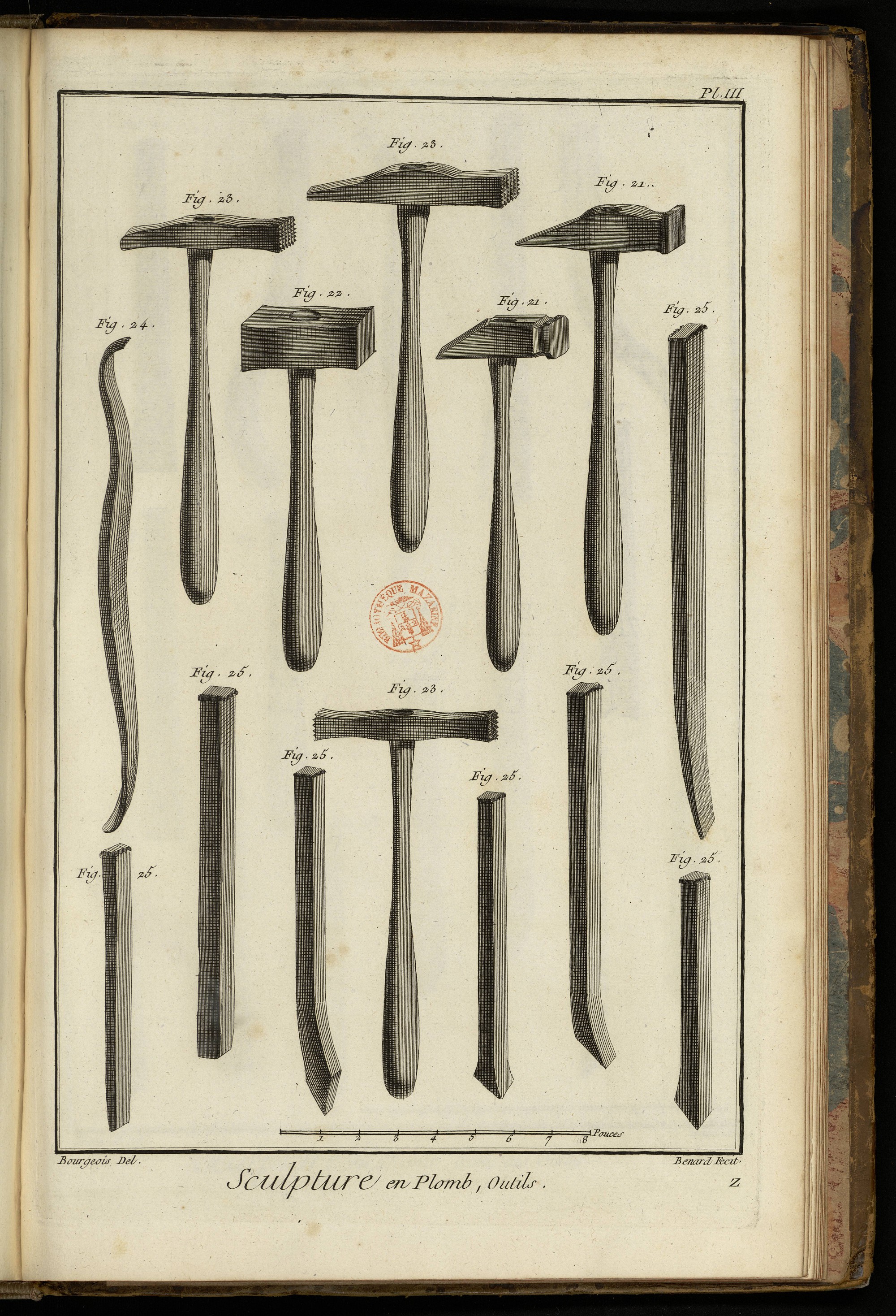

PLANCHE III.
Outils.
Fig. 21. Marteaux de différentes formes.
22. Masse.
23. Martelines de grains de formes différentes.
24. Grattoir.
25. &c. Ciselets de différentes formes.

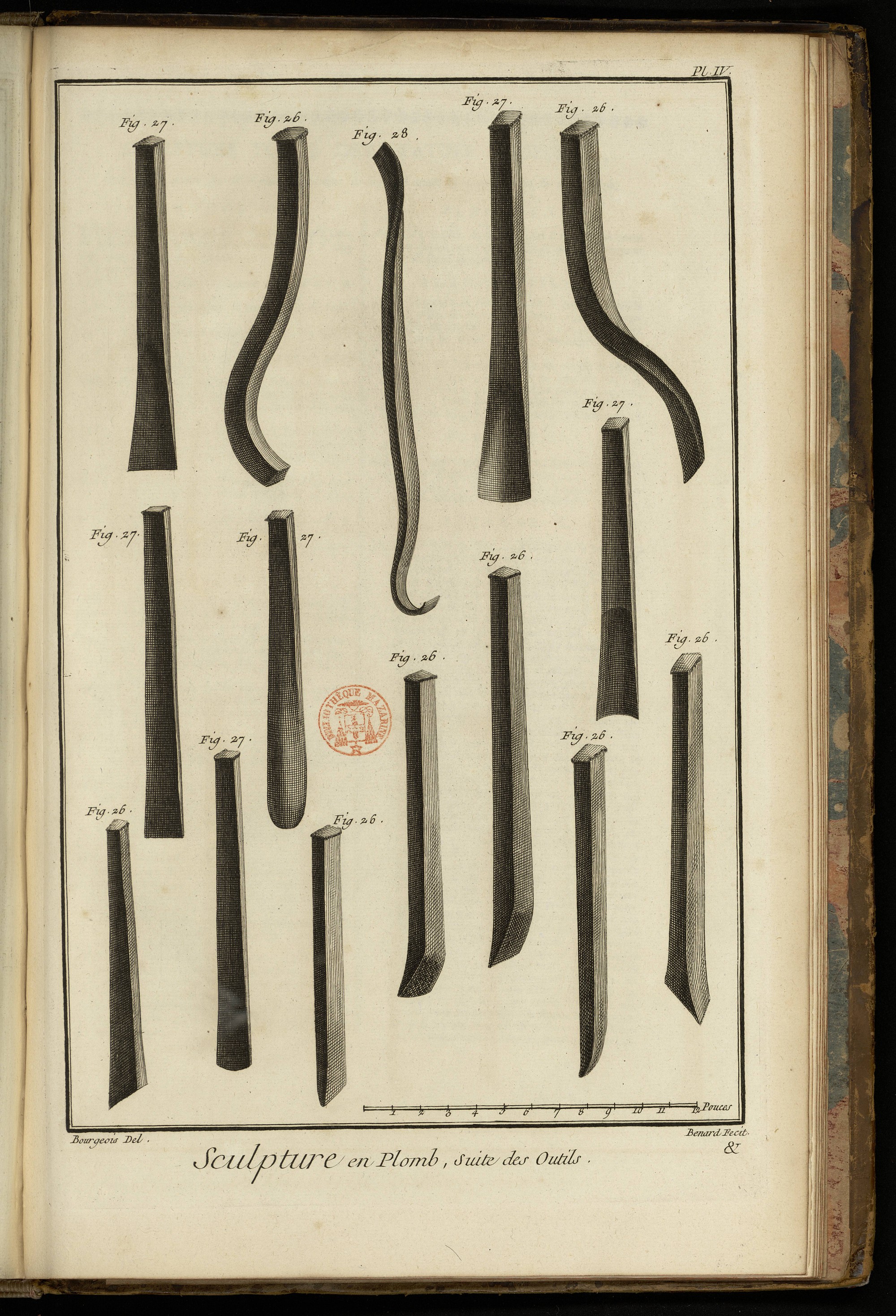

PLANCHE IV.
Suite des outils.
Fig. 26. Autres ciselets.
27. Gouges de différentes formes.
28. Grattoir.
