TEINTURE DES GOBELINS,
Contenant quatorze Planches à cause de trois doubles.
PLANCHE Iere.

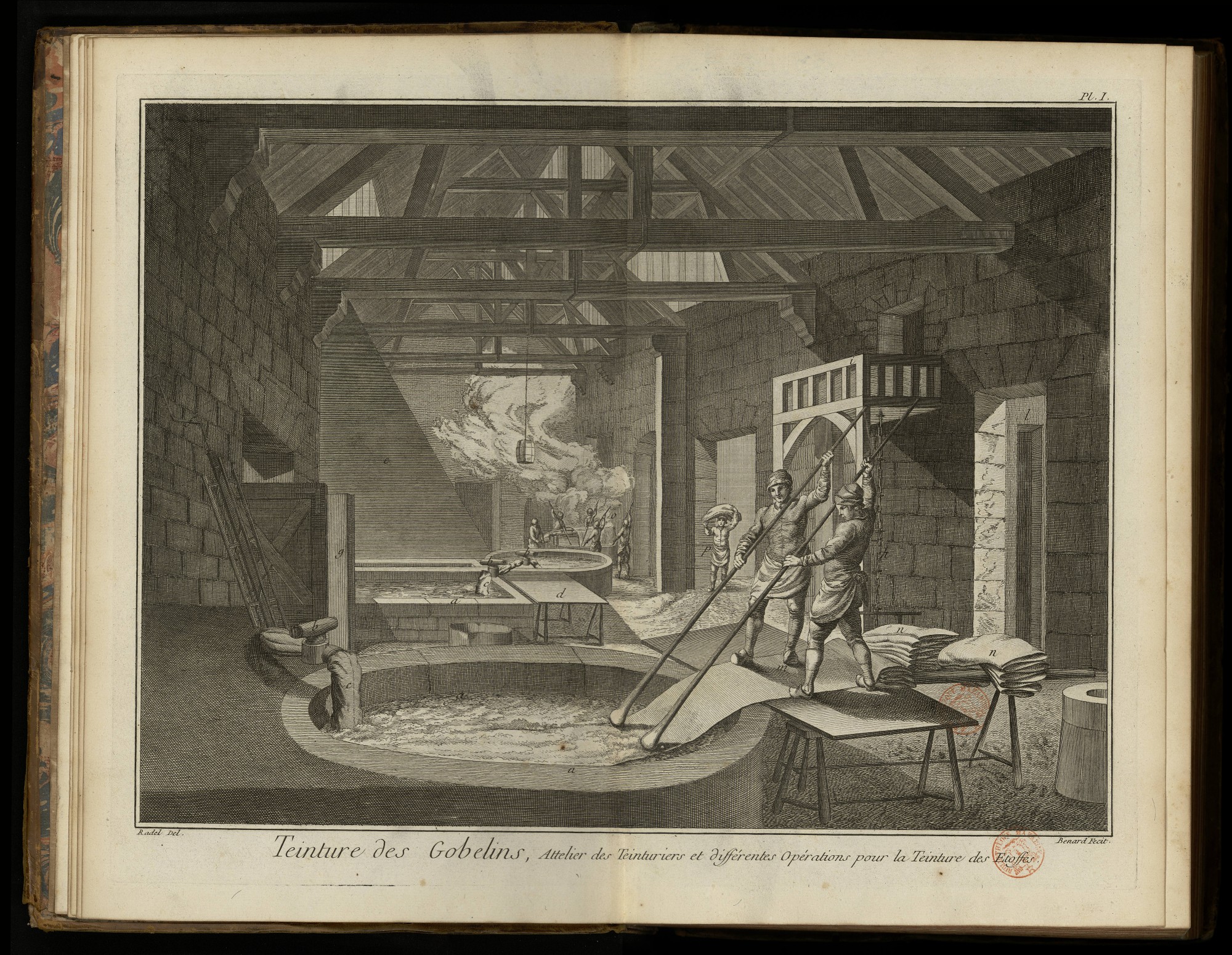

CEtte Planche représente l'intérieur du grand attelier des teinturiers de la Manufacture Royale des Gobelins. a a, grande chaudiere pour le lavage. b b b, robinets pour rendre les eaux de citerne dans les chaudieres. c c, poches de toile pour passer les eaux de citerne; ces poches sont attachées aux robinets. d, grande table sur laquelle montent les ouvriers pour repousser les draps afin de les laver. e, cheminée de chaudiere. f, tour sur lequel l'on tourne les draps pour les teindre. g, porte de communication pour la riviere. h, chapelet de la pompe à tirer l'eau de la citerne pour la mettre dans le réservoir, & la communiquer aux chaudieres. i, petit réservoir qui sert à recevoir les eaux du chapelet pour les rendre ensuite dans le grand. l, partie du grand réservoir que l'on apperçoit au travers de la porte. m, deux ouvriers teinturiers occupés à repousser les draps au lavage avec les repoussoirs dans une chaudiere; ces sortes de lavage se font ordinairement à la riviere; mais quand les eaux sont sales l'on prend le parti de les faire dans l'attelier, en se servant des eaux du réservoir passé au robinet b, par la poche c. n, drap lavé ou à laver sur les chevalets. o, teinturiers occupés à tourner le drap dans la chaudiere pour le teindre. p, ouvrier portant des draps à la teinture.
PLANCHE II.

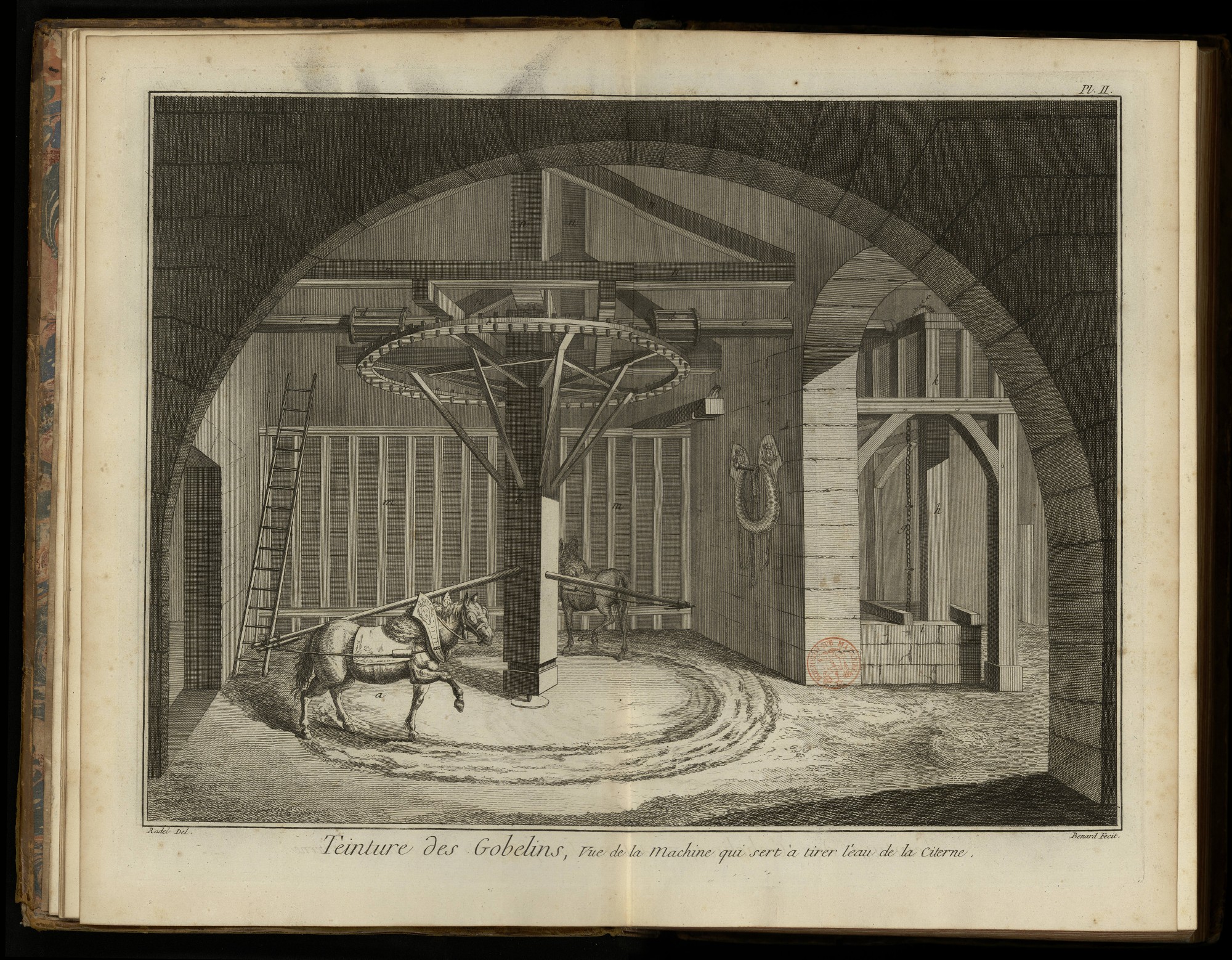

Intérieur de la machine pour tirer l'eau de la citerne. a a, chevaux occupés à faire mouvoir la machine. b, piece de bois tournante dans laquelle est assemblée la roue d'engrenage. c c, roue d'engrenage qui fait tourner les lanternes. d d, lanternes tournantes par la roue d'engrenage. e e, axe ou piece de bois tournante par le mouvement de la lanterne autour de laquelle elle est assemblée. f, roue de fer garnie de crochets pour gripper les chaînes du chapelet. g, chapelet de la pompe. h, piece de bois percée dans laquelle passe le chapelet pour faire monter l'eau. i, ouverture de la citerne. k, petit réservoir d'entrepôt pour rendre ensuite les eaux dans le grand. i, gouttiere de bois pour la communication des eaux du petit réservoir au grand. m m, grand réservoir. n n n, assemblage de charpente pour contenir le mouvement de la machine.
PLANCHE III.

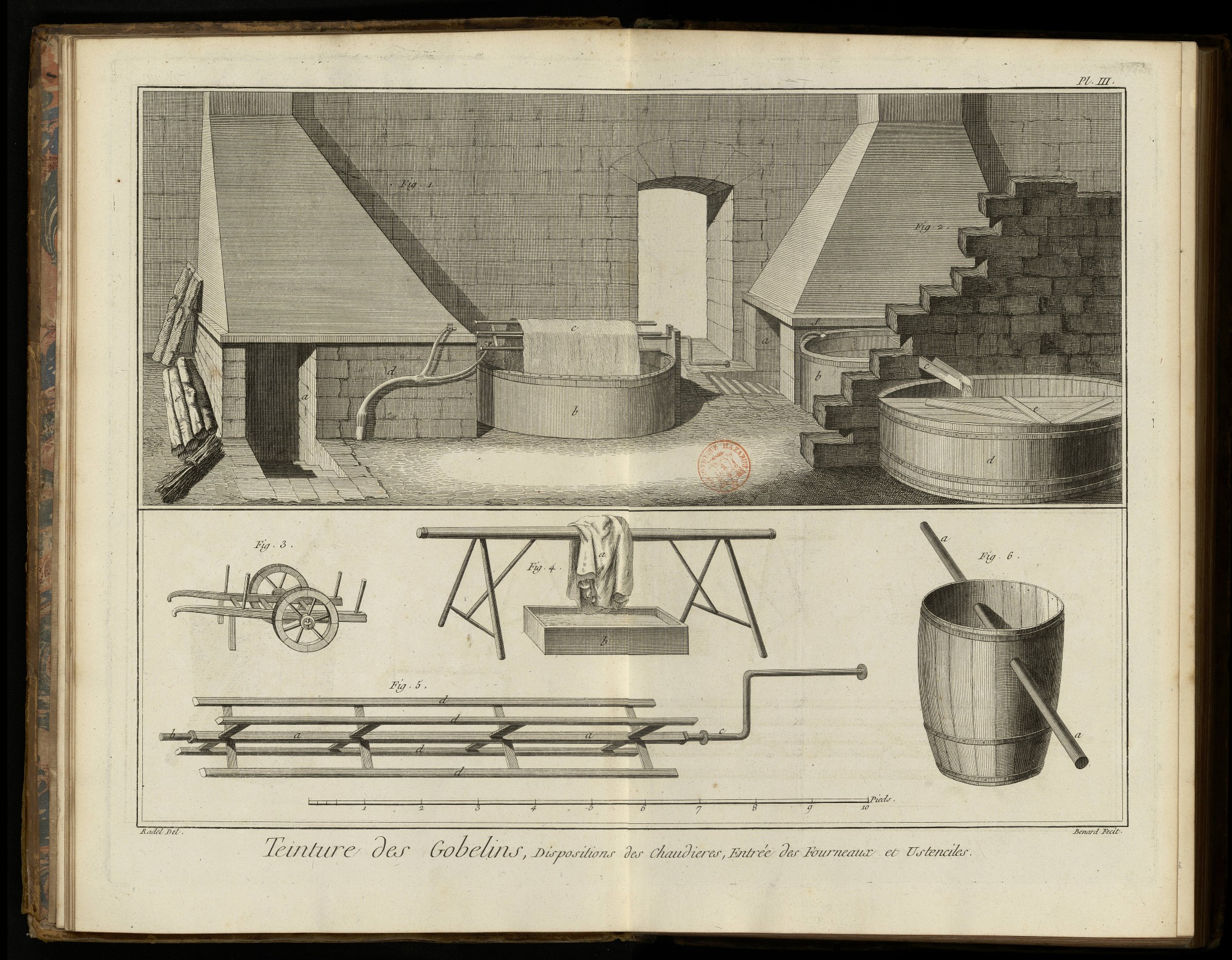

Fig. 1. Disposition d'une chaudiere avec l'entrée du fourneau. a, entrée ou descente du fourneau. b, chaudiere sur laquelle est monté le tour. c, piece de drap montée sur le tour. d, tuyau de communication pour les eaux de citerne.
2. Disposition des chaudieres pour réchauffer les cuves du guedre. a, descente du fourneau. b, chaudiere à réchauffer les cuves du guedre. c, gouttiere pour communiquer l'eau chaude de la chaudiere par un trou dans le mur dans les cuves du guedre. d, cuve du guedre. e, couvercle de la cuve. f, tuyau pour remplir les chaudieres d eau.
3. Brouette pour porter le bois aux fourneaux.
4. Chevalet pour mettre égoutter les draps. a, piece de drap teint, égouttant sur le chevalet. b, bac ou caisse de bois, que l'on met sous le chevalet pour recevoir la teinture qui coule des draps, & même les draps s'ils venoient à tomber, pour les empêcher de se salir.
5. Le détail du tour en grand. a a, axe ou morceau de bois quarré sur lequel sont montées les bandes qui supportent le drap. b, morceau de fer qui sert de support au tour pour le faire tourner. c, autre support fait en manivelle pour tourner. d d d d, morceaux de bois servant de supports au drap.
6. Jatte pour porter les teintures de cochenille & autres dans les chaudieres. a a, bâton traversant la jatte pour donner la facilité à deux hommes de la porter.
PLANCHE IV.

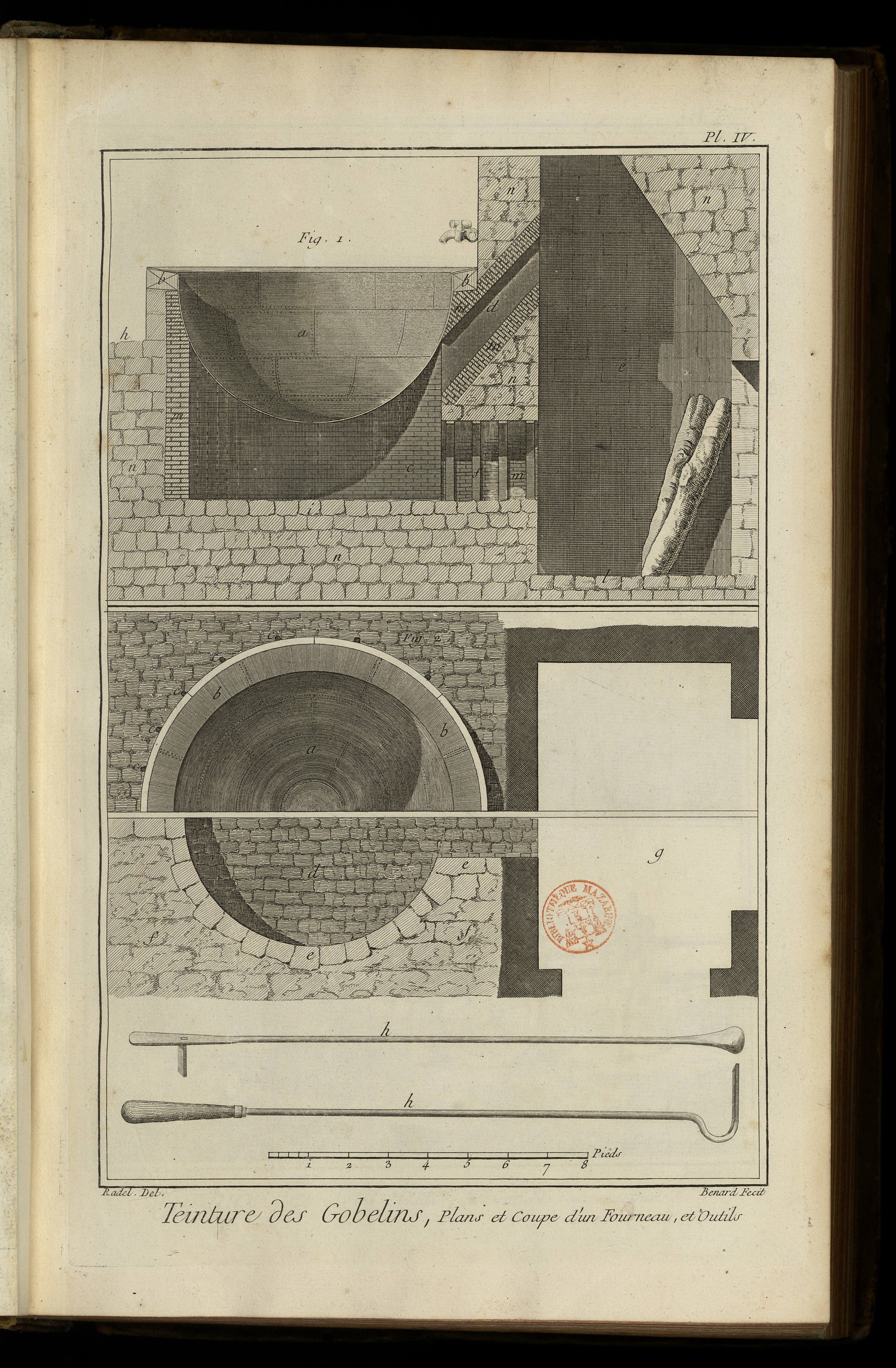

Fig. 1. Proportions géométrales de la coupe d'un fourneau, & les détails de sa construction. a, coupe de la chaudiere. b b, ceintre de bois sur lequel est arrêté le bord de la chaudiere. c, dessous de la chaudiere ou fourneau où l'on met le feu. d, petite cheminée du fourneau qui communique dans la grande. e, galerie des fourneaux dont la partie supérieure est ouverte, servant de cheminée. f, porte du fourneau. g, coupe du tuyau pour donner l'eau aux chaudieres avec son robinet. h, niveau du pavé de l'attelier. i, niveau du pavé du fourneau sur lequel l'on met le feu. l, niveau du pavé de la galerie. m m m, lignes qui marquent la construction en brique. n n n n n, construction en mâçonnerie.
Fig. 2. Plans; celui du rezdechaussée & celui du souterrein ou fourneau. a, plan de la chaudiere vu par dessus. b b, bord de la chaudiere. c c, gros clou pour retenir la champagne dans la chaudiere. d, pavé du fourneau. e e, pourtour du fourneau construit en brique. f f, corps de mâçonnerie pour soutenir la construction en brique. g, plan de la galerie. h h, grand crochet de fer pour tirer le bois & la braise hors le fourneau.
PLANCHE V.

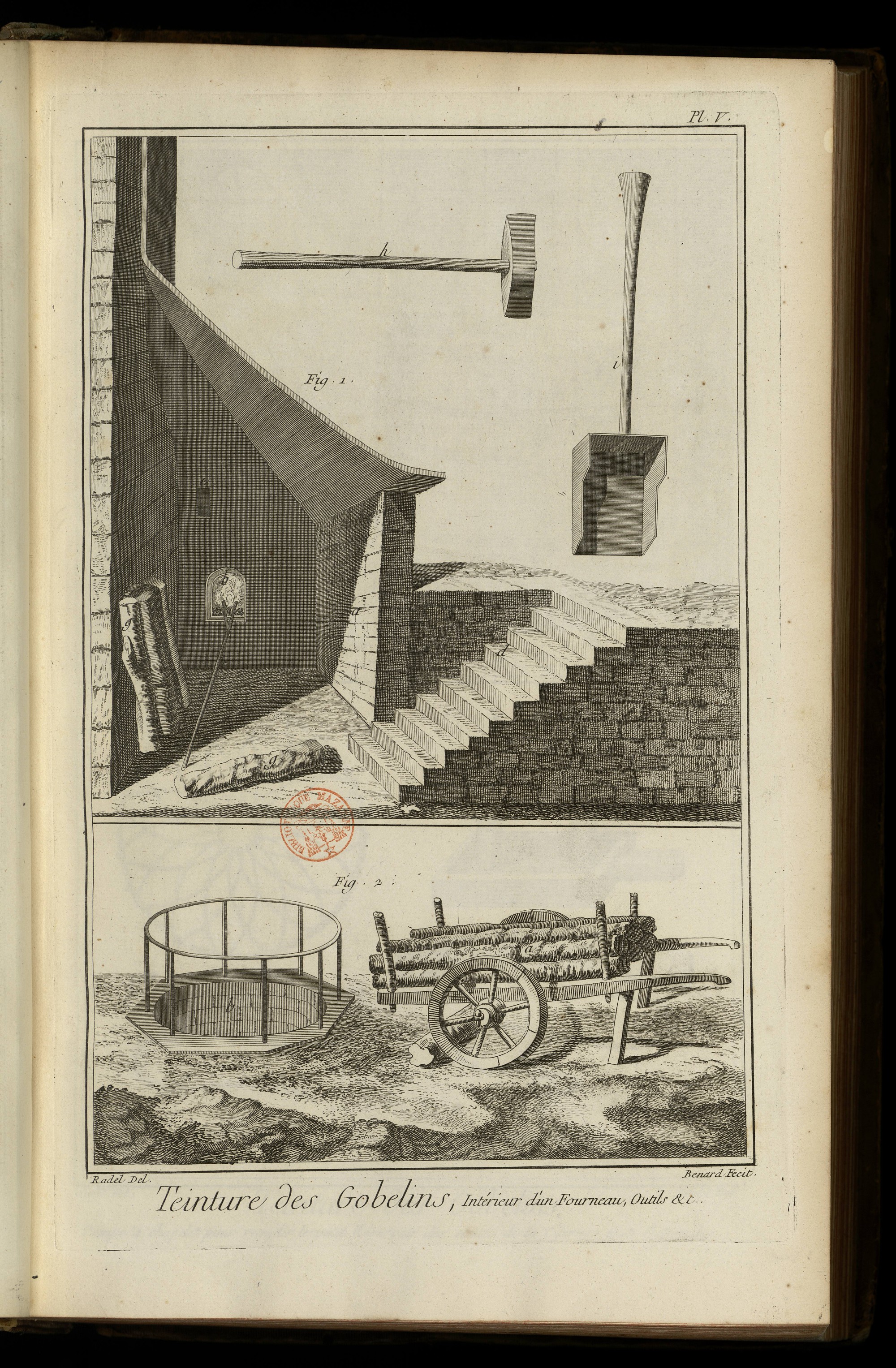

Fig. 1. Intérieur d'un fourneau. a, intérieur de la galerie. b, entrée du fourneau. c, crochet de fer pour servir le fourneau. d, descente pour aller aux fourneaux. e, petite cheminée du fourneau. f, grande cheminée de la galerie. g g, bois prêt à mettre dans le fourneau. h, fendoir ou merlin. i, pelle à braise.
2. Service du bois pour les fourneaux. a, brouette chargée de bois. b, soupirail de la galerie des fourneaux dans lequel l'on précipite le bois.
PLANCHE VI.

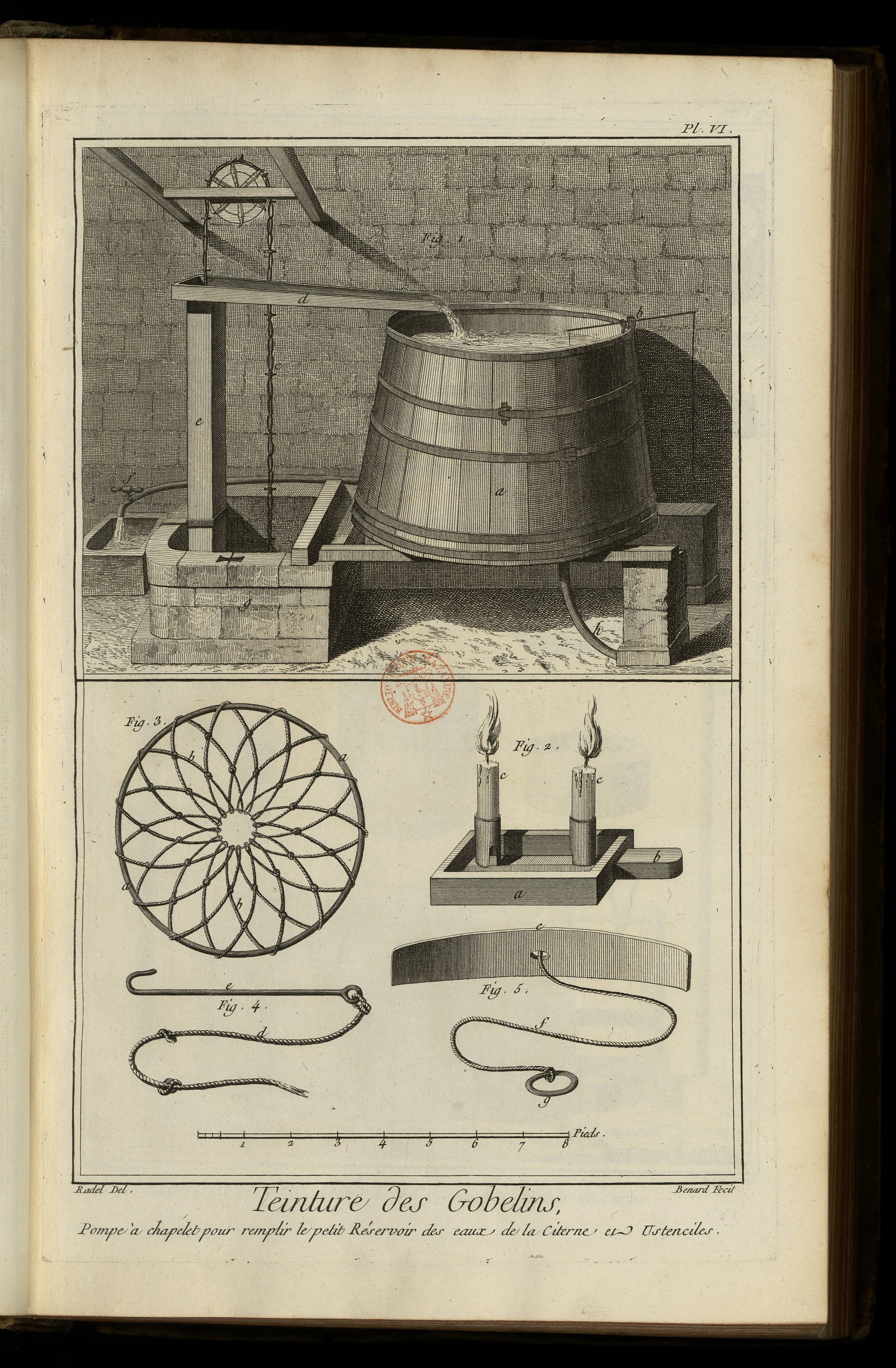

Fig. 1. Service d'une petite pompe à chapelet pour remplir un petit réservoir des eaux de citerne. a, petit réservoir des eaux de citerne. b, soupape pour laisser écouler les eaux dans les chaudieres. c, chapelet. d, gouttiere pour mener l'eau dans le réservoir. e, corps de la pompe. f, robinet. g, entrée de la citerne. h, tuyau de plomb pour conduire les eaux aux chaudieres.
2. Figure d'une truite ou chandelier. a, plateau de la truite. b, poignée ou manche. c, chandelle.
3. Champagne qui sert à contenir les draps au milieu du bain dans la chaudiere & les empêcher de toucher au fond. a a, cercle de fer qui sert de bâtis aux cordes qui composent la champagne. b b, corde formant le lisse de la champagne.
4. c, crochet de fer pour prendre la champagne dans la chaudiere. d, corde pour retenir le crochet.
5. e, chasse-fleurée pour ramasser l'écume de la chaudiere. f, corde pour tirer le chasse-fleurée. g, anneau pour tirer la corde du chasse-fleurée.
PLANCHE VII.

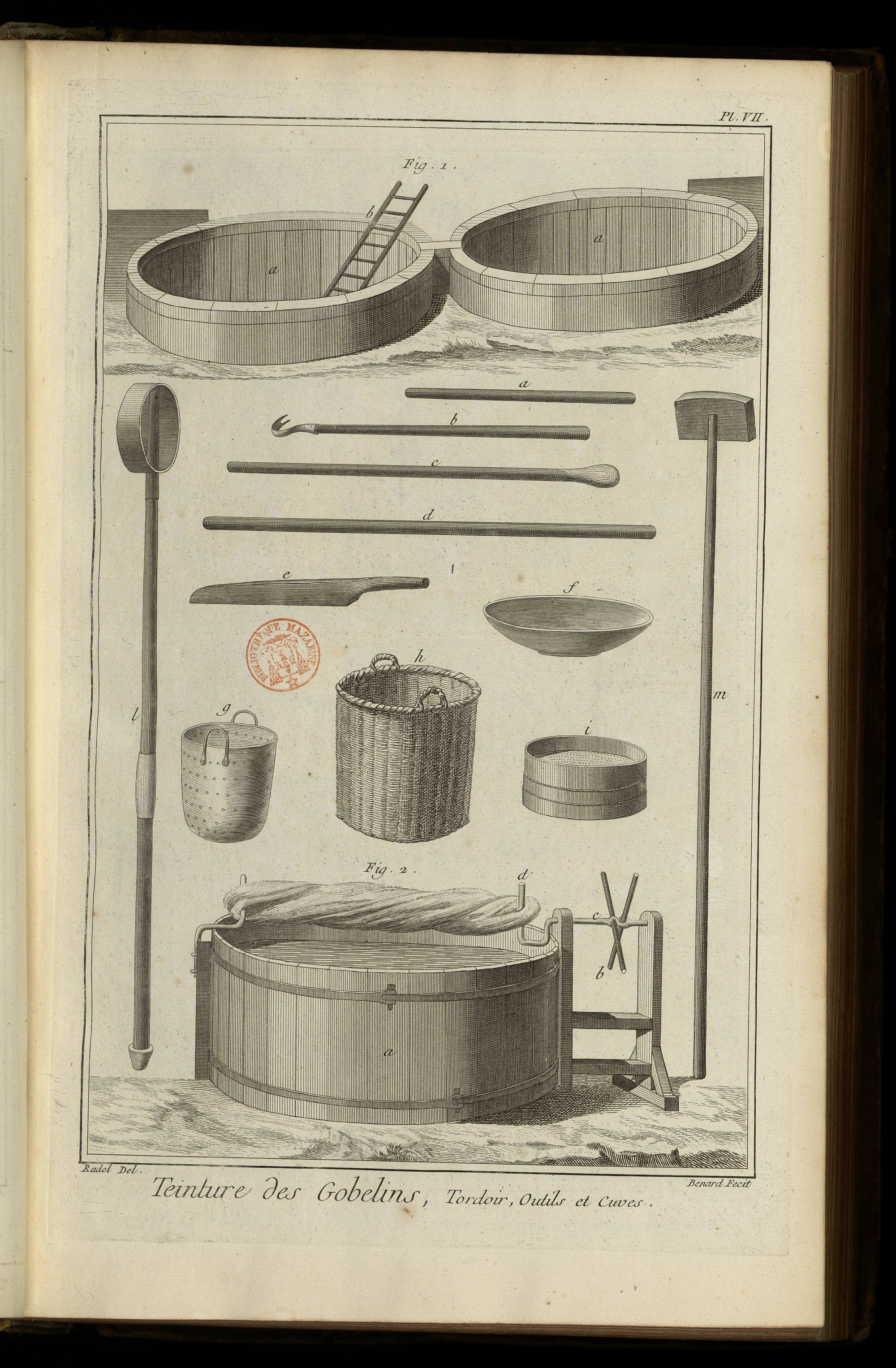

Fig. 1. Grande cuve aux eaux sures, ce sont les eaux dégraissées par le son. a a, cuves aux eaux sures. b, échelle pour descendre dans les cuves.
2. Maniere de tordre les draps. a, cuve. b, chevalet du tordoir. c, tordoir. d, crochet du tordoir qui est mobile. e, crochet immobile. f, drap sur le tordoir. a, bâton à tordre. b, crochet à mener en cuve. c, repoussoir pour laver les draps. d, e, battes. f, sebile debois. g, passoir. h, manne. i, tamis. l, m, rables.
PLANCHE VIII.

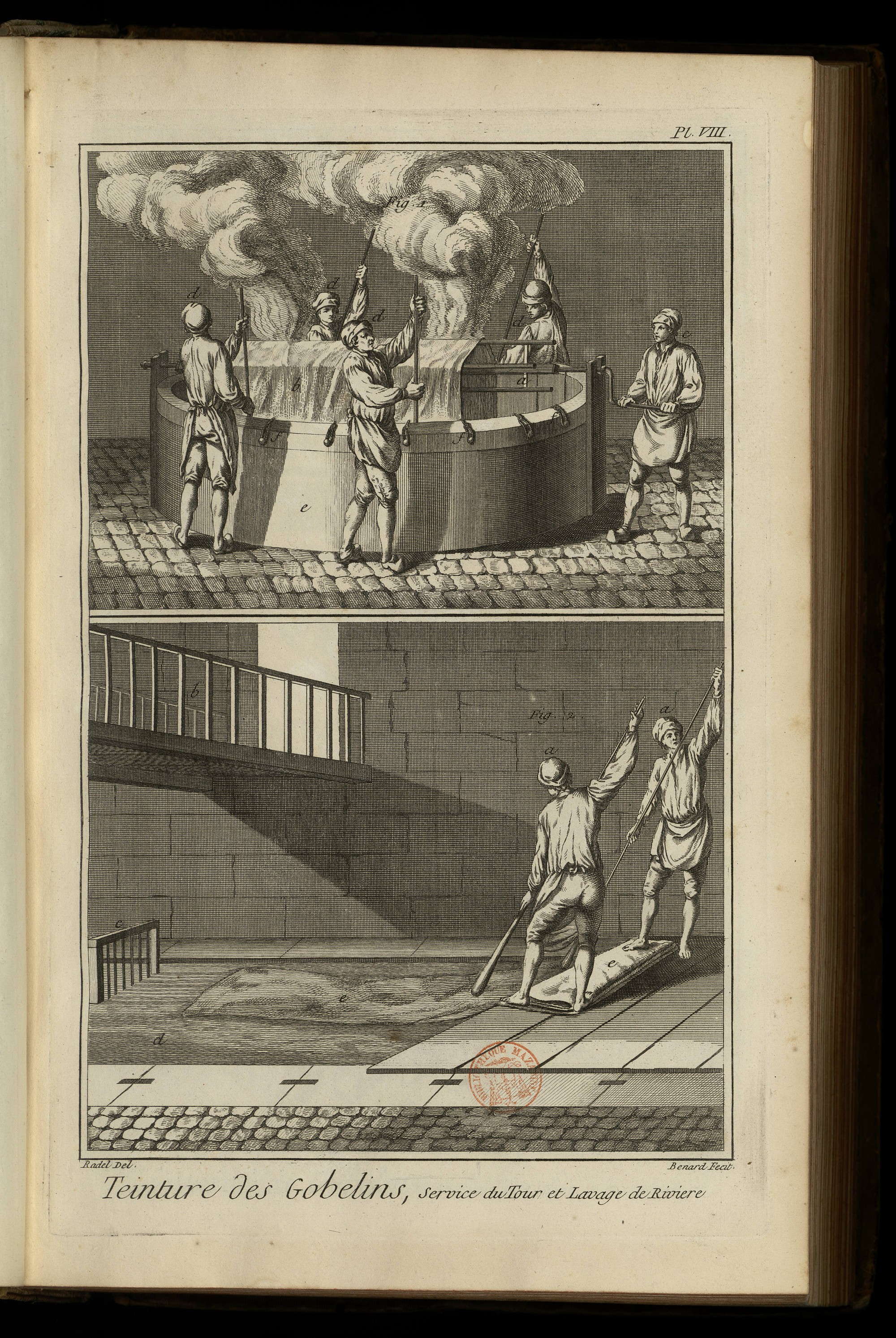

Fig. 1. représentant le service du tour sur lequel l'on met le drap bien étendu, puis un ouvrier tourne letour, fait plonger le drap d'un côté, & le retire de l'autre, pendant que quatre ouvriers sont occupés à le repousser avec le repoussoir pour lui faire prendre également la teinture. a, tour dessus la chaudiere. b, drap bien étendu sur le tour. c, ouvrier tournant le tour. d d d d, ouvriers occupés à repousser. e, chaudiere sur laquelle est ajusté le tour. f, têtes de clou avec les nœuds des cordes des crochets qui retiennent la champagne. Voyez la figure 3 de la Planche VI.
Fig. 2. représentant le lavage de riviere, que l'on y fait quand les eaux sont belles. a a, ouvriers au lavage de riviere occupés à repousser au courant les draps, levant chacun avec un pied la piece de drap ployée, & la faisant aller à mesure que le repoussoir l'entraîne. b, le petit pont de communication de l'attelier à la riviere. c, arrêt ou petit grillage pour retenir les draps au lavage. d, riviere de Bievre. e e, draps au lavage.
PLANCHE IX.

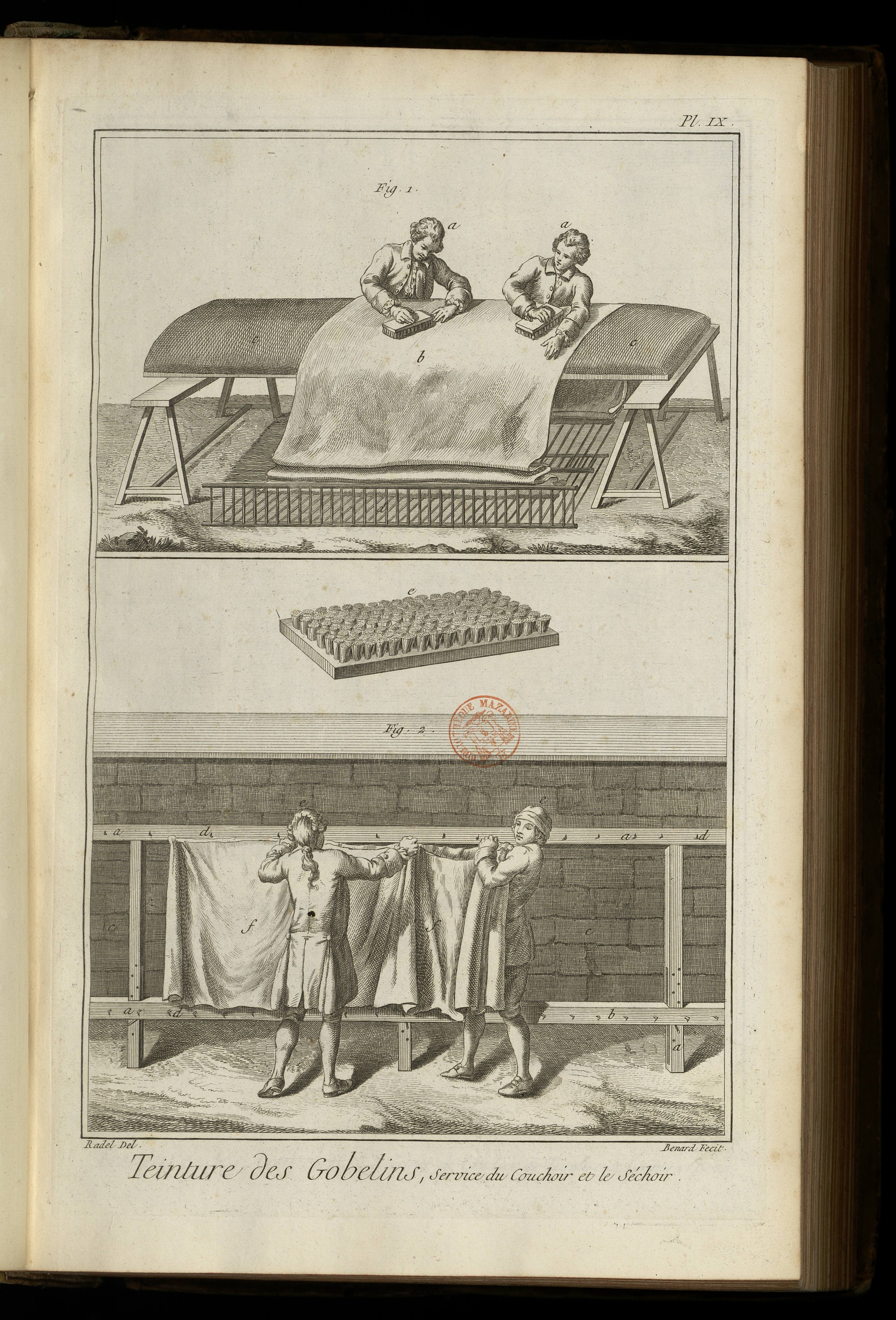

Fig. 1. Service du couchoir sur lequel est la piece teinte pour recoucher le drapé avec la brosse à coucher. a a, ouvriers occupés à coucher le drap avec la brosse. b, drap sur le couchoir. c, couchoir à drapd, faudet, petit bâtis de bois sur lequel tombent les draps.
2. Service de l'attelier des rames sur lesquelles l'on tend les draps pour les faire sécher. a a a, attelier des rames. b, partie inférieure qui se leve ou se baisse, selon la largeur des draps. c c, murs sur lesquels est arrêté l'attelier. d d, crochets de fer pour retenir le drap & le tendre. e e, ouvriers occupés à tendre une piece de drap. f f, pieces de drap.
PLANCHE X.

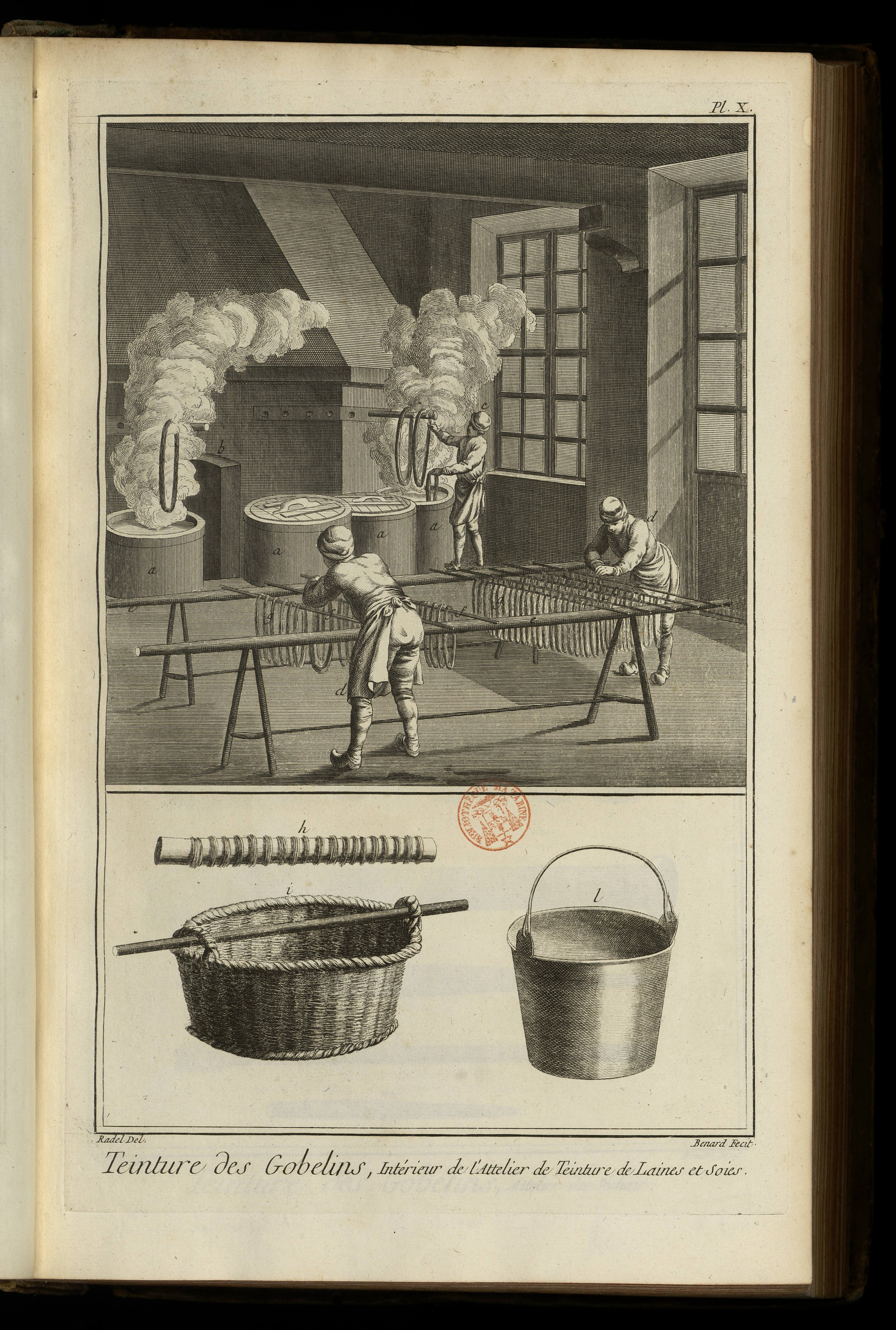

Fig. 1. Intérieur de l'attelier de la teinture des laines & soies de couleurs. a a, petite chaudiere. b, entrée du fourneau. c, ouvrier occupé à teindre les écheveaux. d d, ouvriers occupés à mettre l'accord dans la dégradation des couleurs des écheveaux en parallele avec le papier d'échantillon. e e, chevalets. f f, bâtons enfilés dans les écheveaux. g g, écheveaux. h, papier roulé sur lequel sont tournés séparément les échantillons des laines ou soies qui servent aux teinturiers à les conduire dans la teinture des écheveaux. i, manne dans laquelle l'on met les ingrédiens de la teinture. l, seau de cuivre pour la teinture: ils se servent des mêmes outils que les autres teinturiers.
PLANCHE XI.

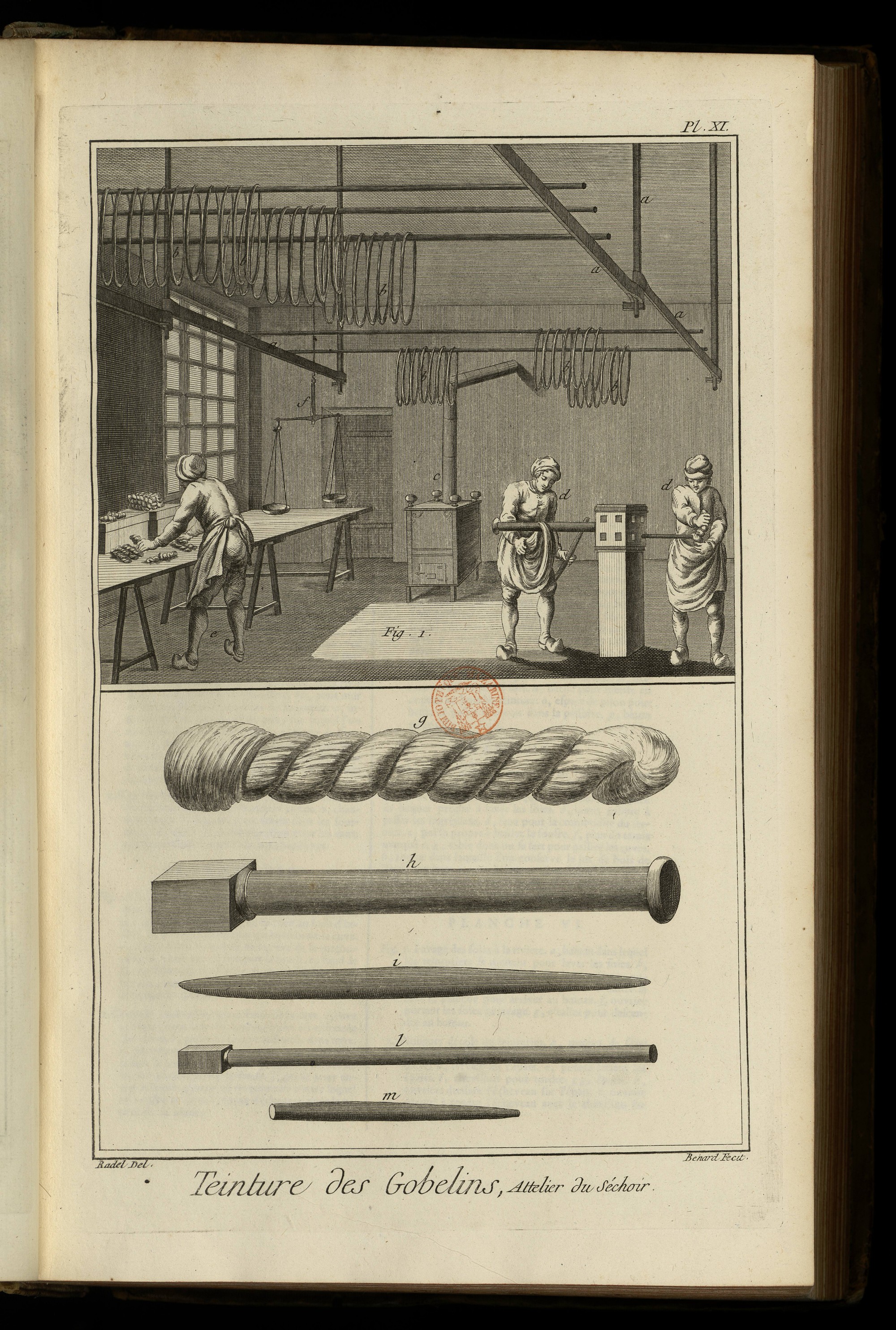

Fig. 1. Sechoir du teinturier de laines & soies des Gobelins. a a, barres de fer assemblées & scellées au plancher, sur lesquelles se mettent les bâtons qui tiennent les écheveaux. b b b, écheveaux tendus sur les bâtons pour sécher. c, poële pour sécher. d, ouvrier occupé à former & tordre les écheveaux sur l'épart avec le chevillon & sur la cheville à tortiller. e, ouvrier occupé à remettre les écheveaux faits d'accord pour les peser & les délivrer aux ouvriers de la manufacture des tapisseries. f, balance. g, écheveau tortillé. h, épart, morceau de bois pour former les écheveaux. i, chevrillon pour tordre sur l'épart l'écheveau. l, cheville à tortiller. m, petit bâton à tortiller.
