RECUEIL DE PLANCHES SUR LES SCIENCES, LES ARTS LIBÉRAUX, ET LES ARTS MÉCHANIQUES, AVEC LEUR EXPLICATION.
TISSERAND,
Contenant dix Planches à cause de deux doubles.

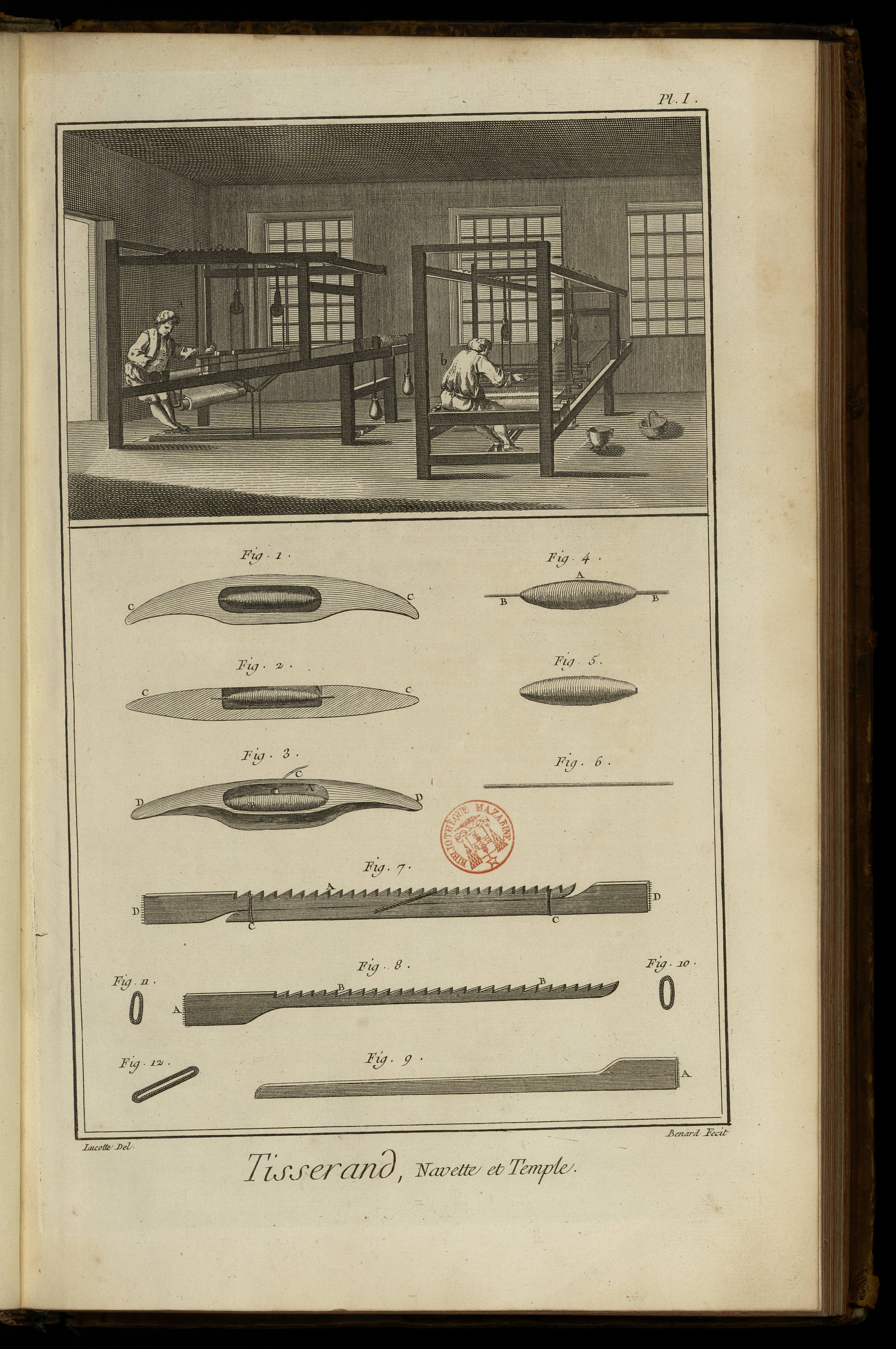

PLANCHE Iere.
LE haut de cette Planche représente un attelier de Tisserand où sont plusieurs métiers à toile, manoeuvrés par plusieurs ouvriers en a & en b.
Fig. 1 & 2. Plan & coupe de la navette. A, le creux. B, la bobine garnie. C C, les pointes.
3. Elévation perspective de la navette. A, le creux. B, la bobine. C, le fil. D D, les pointes.
4. Bobine garnie. A, la bobine. B B, l'aiguille.
5. Bobine garnie.
6. Aiguille de la bobine.
7. Temple. A, la branche à crémaillere. B, la branche simple. C C, les liens. D D, les pointes pour ficher & maintenir la toile.
8. La branche à crémaillere. A A, les pointes. B B, les dents.
9. Branche simple. A, les pointes.
10, 11 & 12. Les liens.

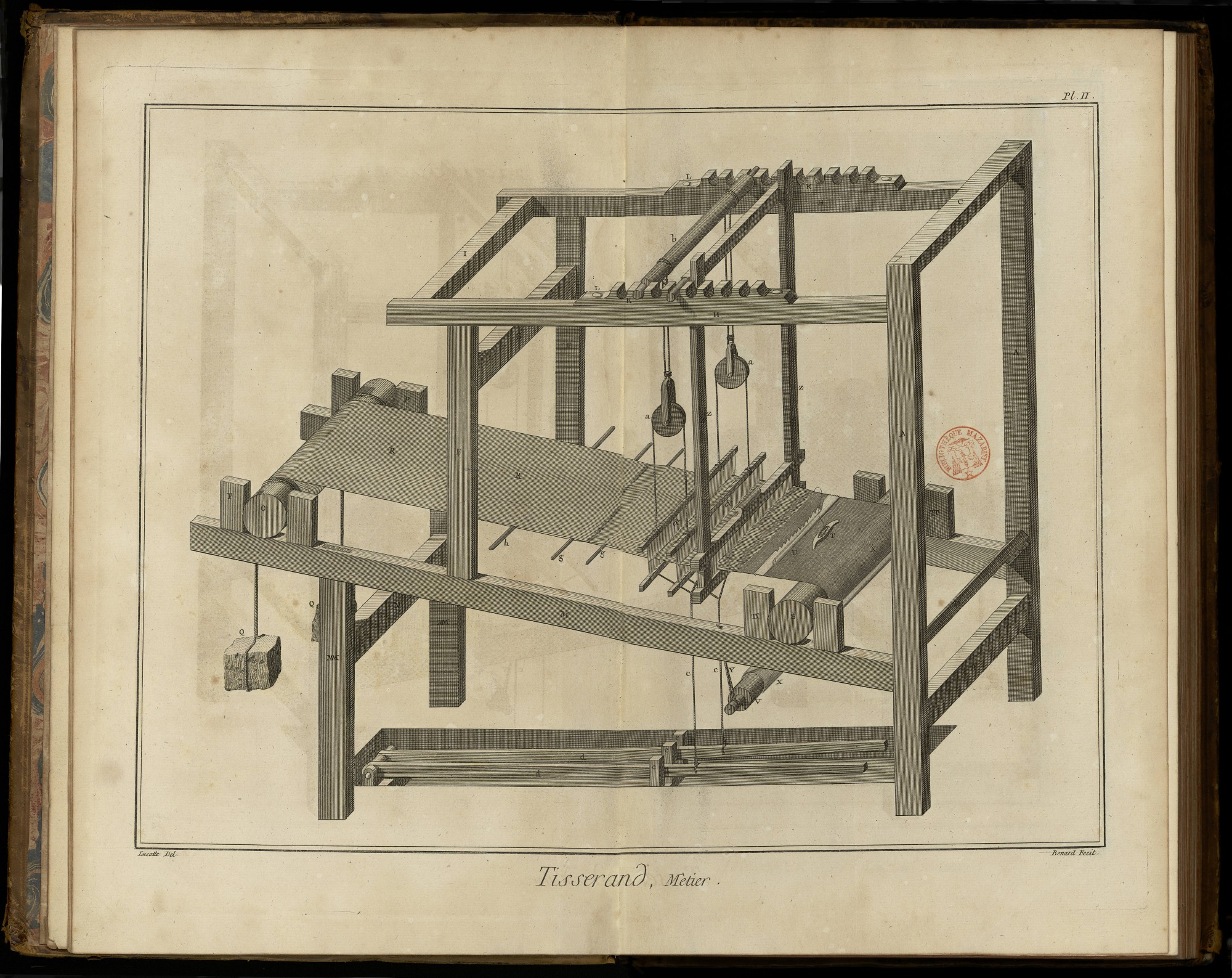

PLANCHE II.
Elévation perspective.

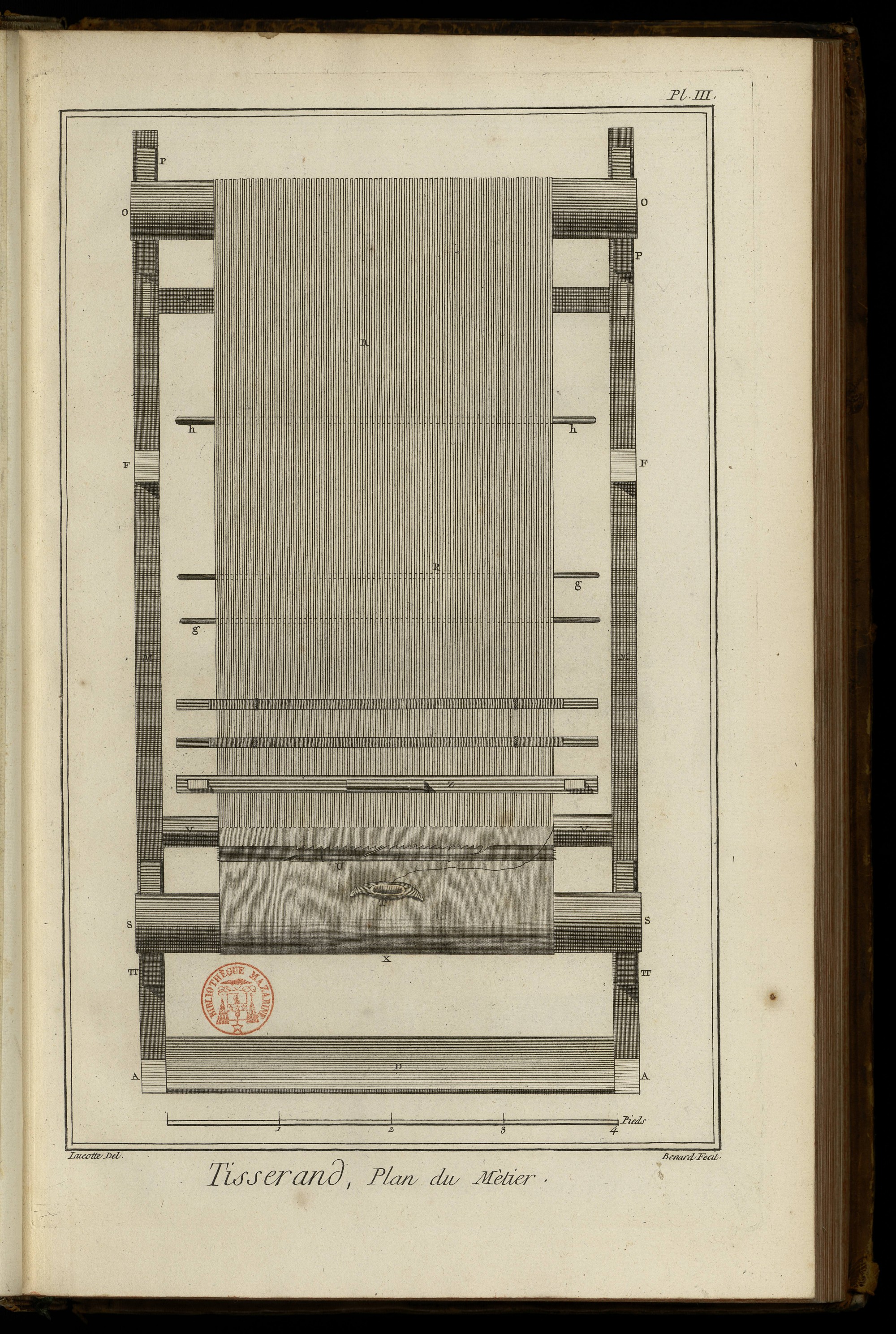

PLANCHE III.
Premier plan.

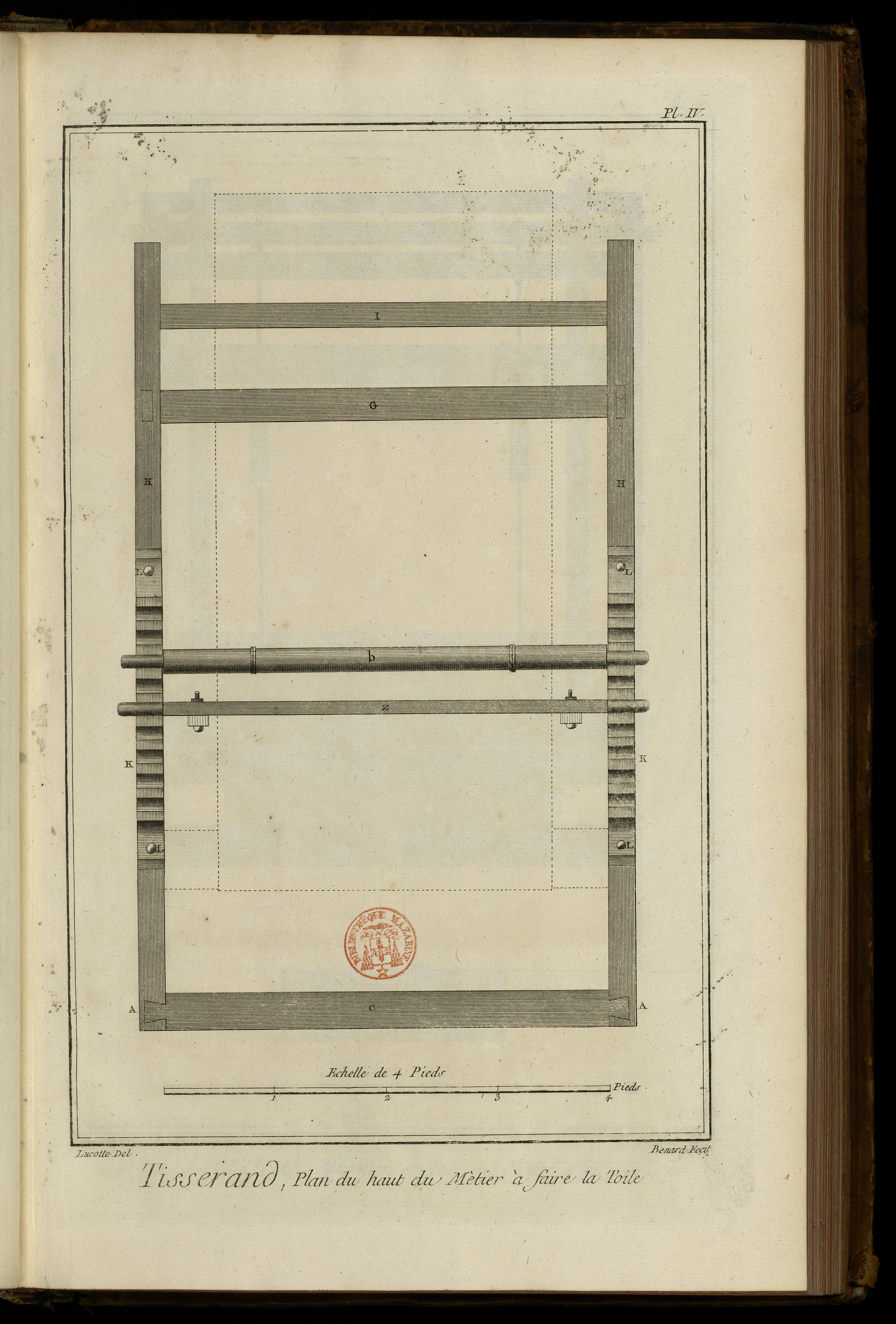

PLANCHE IV.
Plan du dessus.

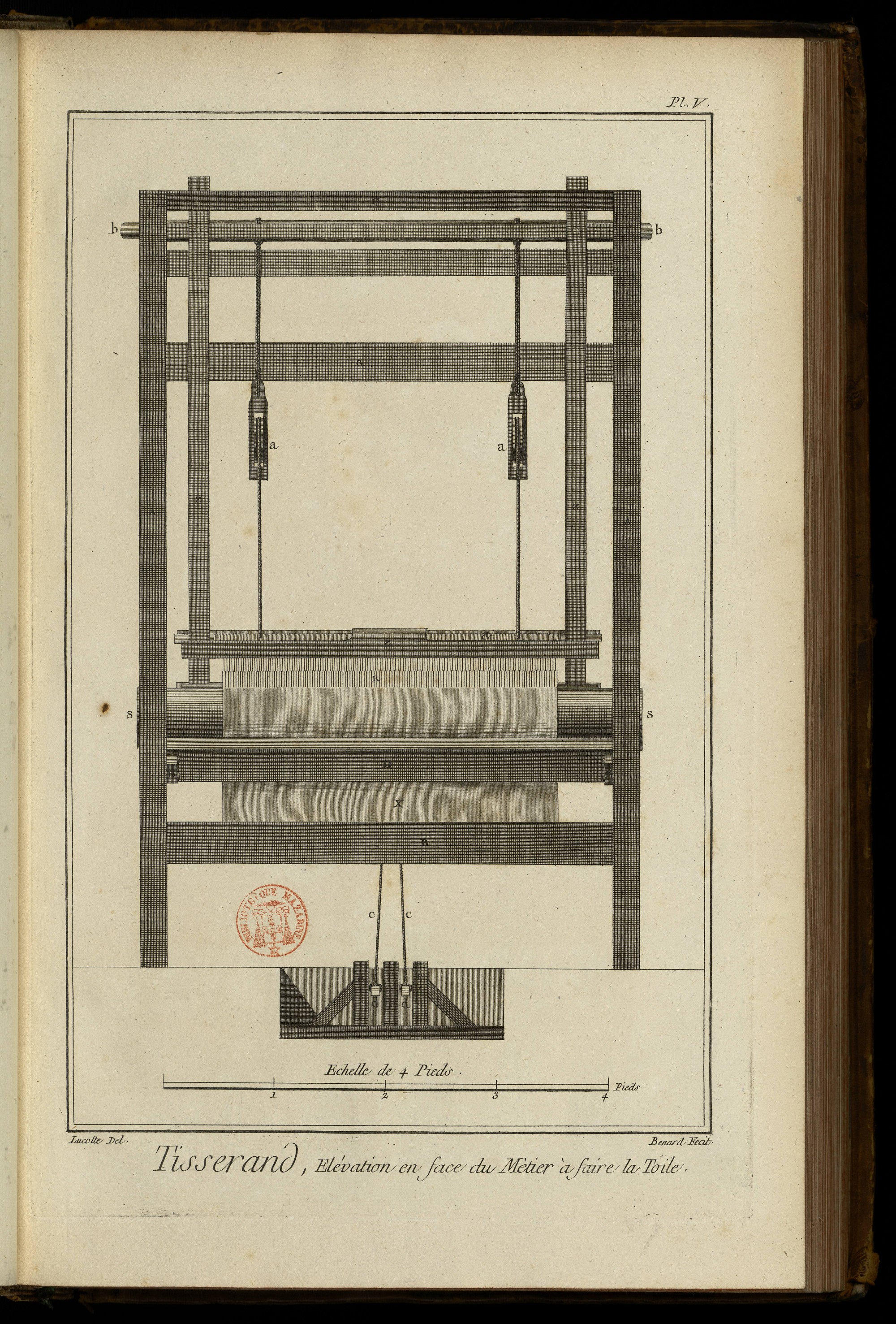

PLANCHE V.
Elévation du devant du métier à faire de la toile.

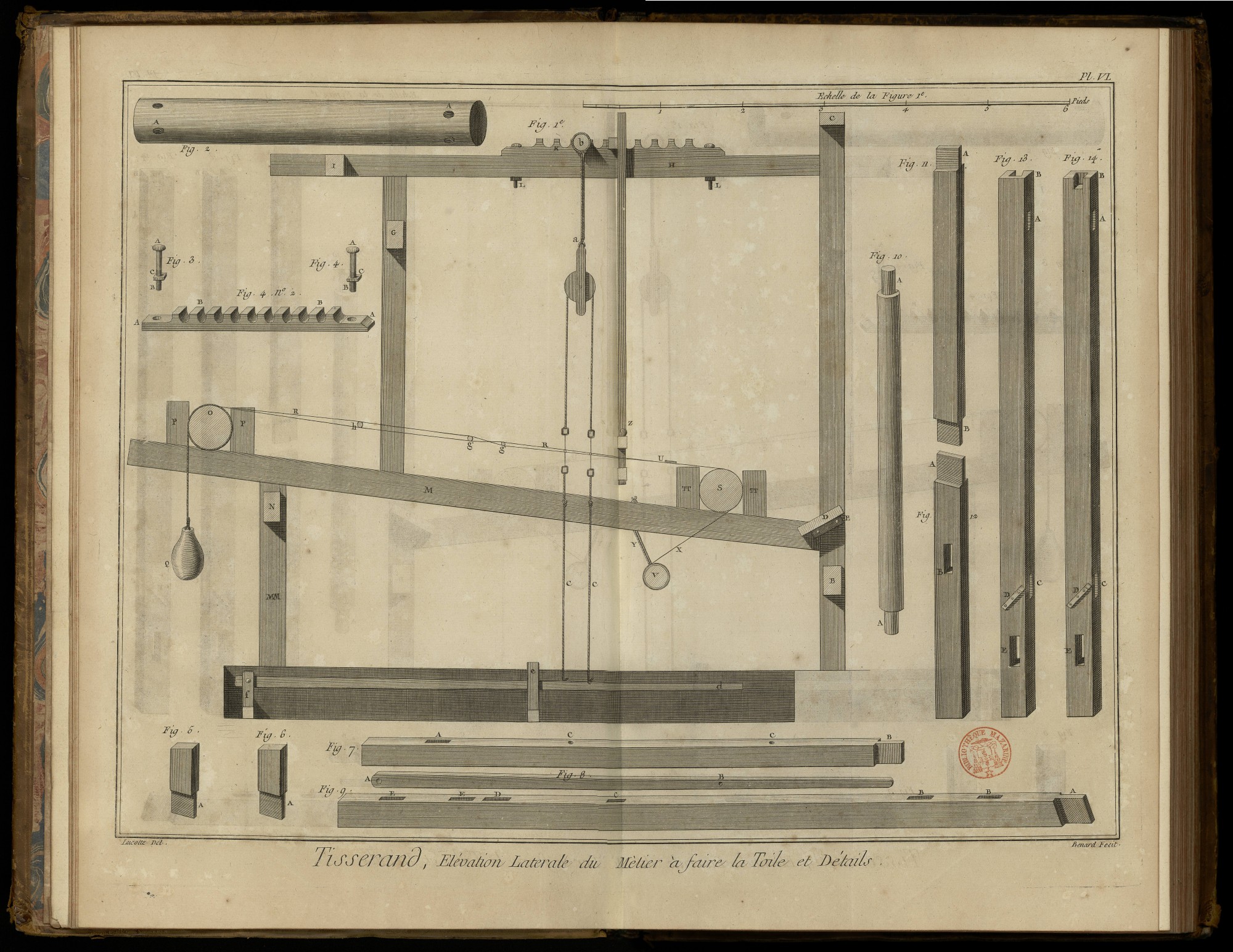

PLANCHE VI.
Elévation latérale & détail du métier à f aire la toile.
Fig. 1. Elévation du métier vu de côté.
Détail du métier.
2. Ensouple du derriere. A A, les trous des leviers.
3 & 4. Deux des quatre boulons des supports à crémaillere. A A, les têtes. B B, les vis. C C, les écroux.
4. n°. 2. L'un des deux supports à crémaillere. A A, les pattes. B B, les dents.
Fig. 5 & 6. Deux des quatre arrêts de l'ensouple de derriere. A A, les tenons, &c.
7. L'un des deux sommiers du haut. A, la mortaise de l'un des piliers du derriere. B, le tenon de l'un des piliers du devant. C C, les trous des boutons des supports à crémaillere.
8. L'une des deux marches du métier. A, le point d' appui. B, le trou pour les tirans des lisses.
9. L'un des deux sommiers du bas. A, le tenon de l'un des deux piliers de devant. B B, les mortaises des arrêts de l'ensouple de devant. C, la mortaise de l'un des piliers de derriere. D, la mortaise d' un support. E E, deux des quatre mortaises des arrêts de l'ensouple de derriere.
10. Rouleau pour enrouler la toile. A A, les tourillons.
11. L'un des deux piliers de derriere. A, le tenon du haut. B, le tenon du bas.
12. L'un des deux supports de derriere. A, le tenon. B, la mortaise de l'entretoise.
13 & 14. Piliers du devant du métier à toile. A A, les mortaises des sommiers du haut. B B, les mortaises à queue. C C, les mortaises des sommiers du bas. D D, les tasseaux de la sellette. E E, les mortaises de l'entretoise du bas.
Détail des pieces des Planches II, III, IV, V & VI.
A A, piliers de devant. B, entretoise des piliers de devant. C, entretoise à queues des piliers de devant. D, siége. E, tasseaux du siége. F F, piliers de derriere. G, entretoise des piliers de derriere. H H, sommiers du haut. I, entretoise des sommiers du haut. K K, supports à crémaillere. L L, boulons des supports. M M, sommiers du bas. M M M M, supports des sommiers du bas. N, entretoise des supports de sommiers du bas. O, ensouple de derriere. P P, arrêts de l'ensouple de derriere. Q Q, contrepoids. R R, trames. S, ensouple de devant. T T, arrêts de l'ensouple de devant. T, navette. U, temple. V, rouleau. X, toile faite. Y, lien du rouleau. Z Z, battant. & &, lisses. a a, poulies des lisses. b, support des poulies des lisses. c c, tirans des lisses. d d, marches. e e, conduits des marches. f, point d'appui des marches. g g, barres pour séparer les travers. h, bâton à écarter les trames.

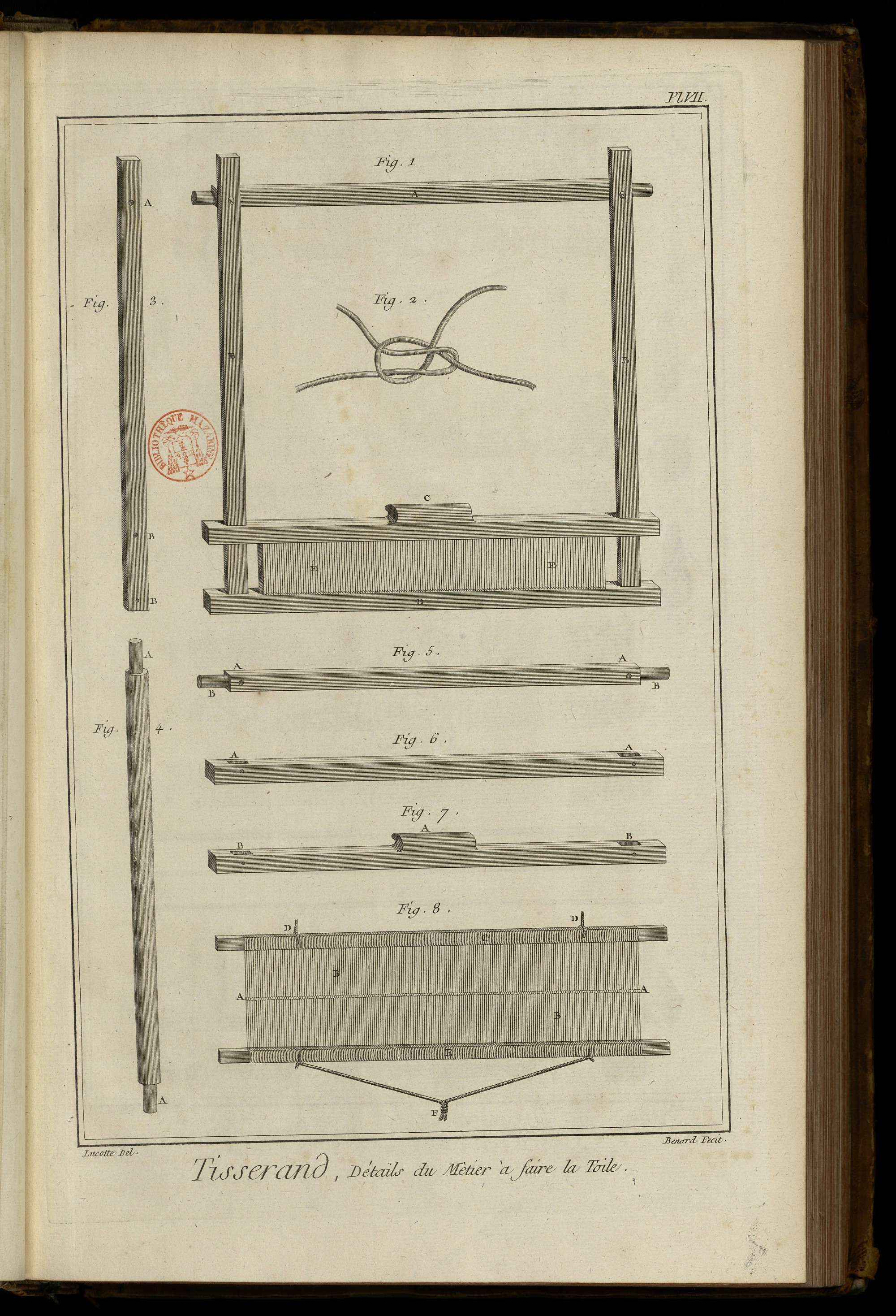

PLANCHE VII.
Détails du métier à faire la toile.
Fig. 1. Battant du métier. A, la traverse à pivot. B B, les montans. C, la traverse à main. D, la traverse du bas. E E, le peigne.
2. Noeud du tisserand.
3. L'un des deux montans du battant. A, le trou du boulon. B B, les trous des chevilles pour arrêter les chevilles.
4. Rouleau servant de support aux poulies des lisses. A A, les tourillons.
5. Traverse à pivot du battant. A A, les trous des boulons. B B, les tourillons.
6. Traverse du bas. A A, les mortaises des montans.
7. Traverse à main. A A, la main. B B, les mortaises des montans.
8. Premiere lisse. A A, les anneaux pour le passage des trames. B B, les fils. C, la barre du haut. D D, les tirans du haut. E, la barre du bas. F, le tirant du bas.

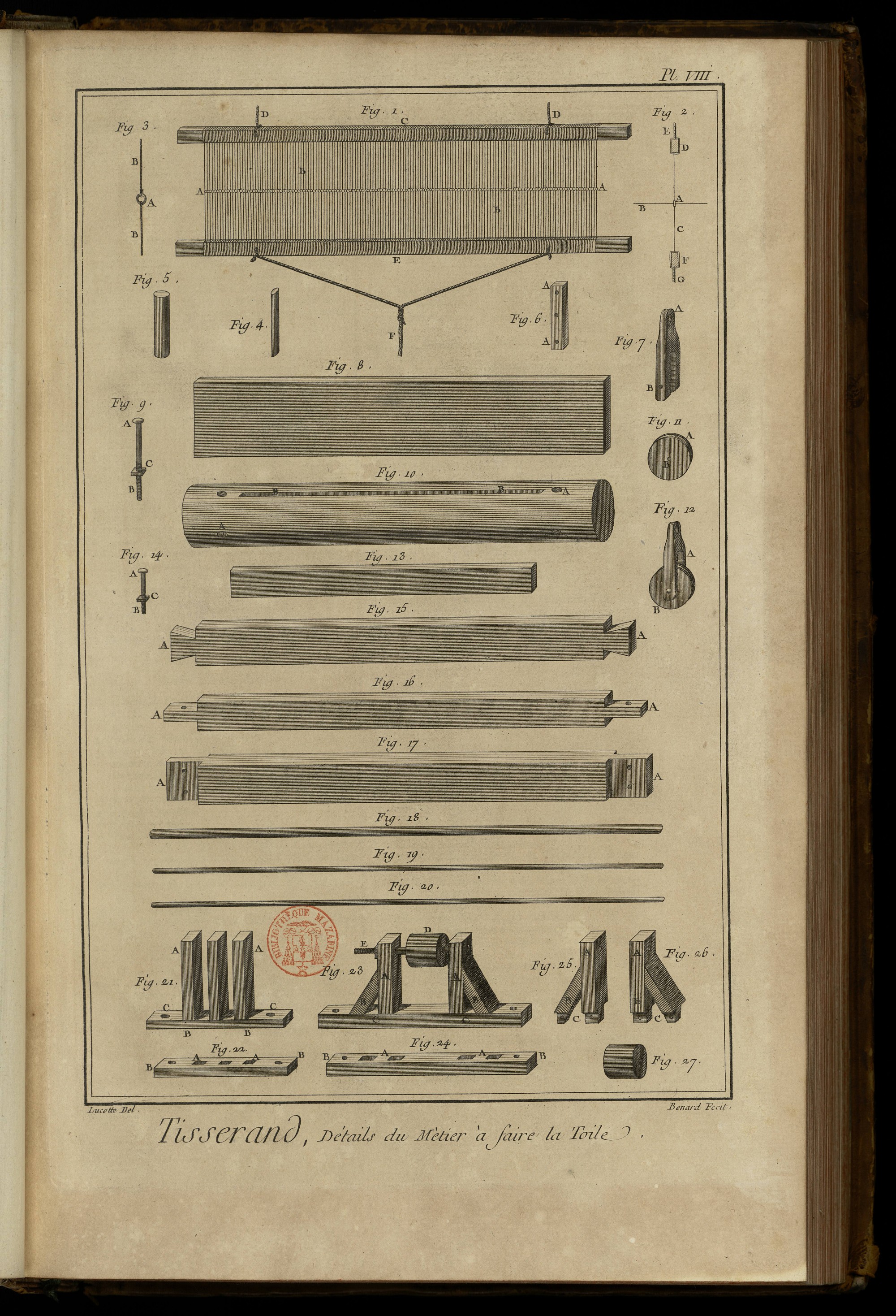

PLANCHE VIII.
Suite des détails du métier à faire la toile.
Fig. 1. Deuxieme lisse. A A, les anneaux pour le passage des trames. B B, les fils. C, la barre du haut. D D, les tirans du haut. E, la barre du bas. F, le tirant du bas.
2. Coupe de la lisse. A, l'anneau. B, la trame. C, le fil. D, la barre du haut. E, le tirant du haut. F, la barre du bas. G, le tirant du bas.
3. Vue de face d' un des anneaux par où passe la trame. A, l'anneau. B B, les fils.
4. Vue perspective de l'une des dents du peigne du battant.
Fig. 5. La même dent vue de face.
6. L'un des deux tasseaux de la sellette. A A, les trous pour les vis.
7. L'une des deux échappes des poulies des lisses. A, l'anneau pour la suspendre. B, le trou du boulon.
8. Siége de l'ouvrier.
9. L'un des boulons du battant. A, la tête. B, la vis. C, l'écrou.
10. Ensouple de devant. A A, les trous pour la tourner. B B, l'entaille pour passer & arreter le bout de la toile.
11. L'une des deux poulies des lisses garnies de leurs chappes. A, la chappe. B, la poulie.
12. Poulie. A, la noix. B, le trou du boulon.
13. Coin pour serrer le bout de la toile dans l'entaille de l ensouple.
14. Boulon de la poulie, fig. 12. A, la tête. B, la vis. C, l'écrou.
15. Traverse à queues des piliers de devant. A A, les queues d' arondes.
16. Traverse des sommiers du haut. A A, les tenons.
17. L'une des trois traverses des piliers de derriere & de devant. A A, les tenons.
18. Bâton à écarter les trames.
19. & 20. Barres pour séparer les trames.
21. Conduits des marches. A A, les conduits. B B, le sommier. C C, les pattes.
22. Sommier des conduits. A A, les mortaises des conduits. B B, les pattes.
23. Support des marches. A A, les montans. B B, les liens. C C, le sommier. D, le rouleau. E, le boulon à vis à écrou.
24. Sommier du support des marches. A A, les mortaises des montans & liens. B B, les pattes.
25 & 26. Montans & liens. A A, les montans. B B, les liens. C C, les tenons.
27. Rouleau de séparation des marches.
